Требования ПУЭ и другие нормативы
Ванную комнату делят на зоны, которые указывают на допустимость или недопустимость установки в них электрооборудования. На рисунке ниже изображены кратко схематически эти зоны и расстояния до элементов санузла – ванной, раковины и пр. Подробнее о них читайте в ГОСТ Р 50571.11-96 (МЭК 364-7-701-84) Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения.
Зоны ванной комнаты по электробезопасности:
- 0 – это непосредственно там, где есть вода (раковина, поддон душевой кабины и т.д.).
- 1 – окружает предыдущую область, обычно это прилегающие стены.
- 2 – находится на расстоянии 60 см, а для душевой кабины и подобных емкостей не прямоугольной формы в радиусе 60 см от краёв зоны 0.
- 3 – условно безопасная. Находится за пределами второй, то есть более чем 60 см от умывальников и прочего.
Более подробное описание вы можете найти в выше указанном ГОСТе. А что нам говорят требования ПУЭ? Для этого перейдем к пункту ПУЭ 7.1, и рассмотрим некоторые выдержки из текста:
7.1.40 описывает требования к прокладке проводки. В нём говорится о том, что допустима как открытая прокладка кабелей, так и скрытая электропроводка. Допустимая температура их изоляции должна быть не менее 170 °С.
7.1.47 описывает допустимость установки тех или иных изделий в санузле, в соответствующих зонах (таблица составлена по тексту из оригинала):
*в зонах 0, 1 и 2 не допускается установка соединительных коробок, распредустройств и устройств управления.
7.1.48 рассматривает возможность установки штепсельных розеток в ванной комнате вообще. В нём идёт речь о том, что в общественных душевых розетки устанавливать нельзя, но в ванных комнатах квартир или гостиничных номерах можно устанавливать только в 3 зоне, по ГОСТ Р 50571.11-96. При этом они должны быть подключены через разделительные трансформаторы (что не удобно и дорого в большинстве случаев), или через УЗО и дифавтоматы с током срабатывания не больше 30 мА. Также электроустановочные изделия устанавливают на расстоянии не меньше чем 0,6 метра от дверей душевой кабины.
Итак, подведем итоги, где установить розетки в ванной комнате и как подключить по ГОСТу?
По нормам ПУЭ и ГОСТ они должны быть подключены через УЗО с током срабатывания не больше 30 мА, располагаться не дальше 60 см от дверей душевой кабины и находится в 3 зоне. При этом проводка может быть скрытой и открытой. Распределительные коробки размещайте на таком же удалении, а еще лучше за пределами ванной комнаты.
Также отсюда следует, что расположение электроточек выбирается только согласно зонам. При этом не регламентируется, на какой высоте от пола или какое расстояние от потолка допустимо. Устанавливайте их так, чтобы было удобно подключать и отключать электроприборы. Также предусмотрите возможность попадания брызг или потоков воды на электроприборы и их разъёмы для подключения – она должна быть исключена.
Это значит, что и у умывальника в ванной комнате также запрещена установка розеток. Нужно выносить их в зону 3, т.е. на 60 см от него, а если ближе, то использовать в таком случае изделие обязательно с защитой IPx4, то есть с защитной шторкой. Отличным примером является серия качественных накладных электроустановочных изделий Legrand Plexo:
Ни над раковиной, ни под ней не стоит устанавливать даже такие защищенные изделия, так как вы не можете предвидеть куда потечет вода, если где-то повредятся элементы водопровода. Выполнение требований ПУЭ – это ваша безопасность.
Подробнее о степени защиты IP вы можете узнать, перейдя на статью, на которую мы сослались.
Что такое заземление и зачем оно нужно
Что такое заземление ванны и зачем оно нужно? Заземление – это намеренное присоединение точки электросети либо электрического устройства к заземляющему устройству.
Существует два вида заземления:
- Искусственное – проводится специально для защиты людей и электрических устройств. Для такого заземления обычно используются металлические трубы (диаметр до 5 сантиметров).
- Естественное – применяются только в том случае, если находятся в непосредственной близости с объектом, требующим защиты. Обычно защитой служат металлические трубопроводы, скрытые в грунте.
Зачем необходимо заземление ванны? У многих людей был момент, когда при принятии душа либо мытье рук ощущается неприятное покалывание кожи при прикосновении с водой. Когда в сети происходит пробой, из-за контакта воды и тока создается напряжение, приводящее к этому покалыванию. Такое, казалось бы, безобидное явление в любой момент может превратиться в мощный разряд электроэнергии и привести к плачевным последствиям. Из этого следует вывод, что нужно обеспечить собственную безопасность в ванной комнате и провести требующиеся работы по заземлению ванны.
Как происходит заземление ванны
Заземление – это специальная защита, которая при возникновении электрического заряда на определенном корпусе забирает ток и уводит его в землю. Современная электрическая техника, как правило, имеет специальные металлические канавки для проводов заземления. И если не предпринять определенные меры безопасности, человека может ударить током, в некоторых случаях это может иметь и довольно плохой конец.
Схема заземления ванны.
Как отмечалось выше, ванная комната в этом плане является самым опасным местом. Так как именно там происходит скопление большого процента влажности при наличии разнообразного металлического оборудования и электроприборов. Угроза для жизни человека возникает потому, что довольно часто электрическая проводка сконструирована без соответствующих мер безопасности.
Очень важно сделать заземление ванны и предотвратить появление напряжения на предметах, находящихся в ванной комнате. Другие предметы ванной комнаты, не имеющие абсолютно никакого отношения к электричеству, например, водопроводные и сливные трубы, трубы центрального водоснабжения, радиаторы, ванны и раковины, могут также привести к трагическому финалу, если сработает плавкий предохранитель
В связи с этим сегодня многих интересует: зачем необходимо заземление ванны и как предотвратить возникновение опасного напряжения на предметах, расположенных в ванной
Другие предметы ванной комнаты, не имеющие абсолютно никакого отношения к электричеству, например, водопроводные и сливные трубы, трубы центрального водоснабжения, радиаторы, ванны и раковины, могут также привести к трагическому финалу, если сработает плавкий предохранитель. В связи с этим сегодня многих интересует: зачем необходимо заземление ванны и как предотвратить возникновение опасного напряжения на предметах, расположенных в ванной.
Раньше эту проблему решали таким способом: корпус ванны соединяли с водопроводной трубой или канализационным стояком.
Но сегодня данный метод считается неактуальным, потому что соседи, проживающие ниже этажом, могут в любой момент в пределах своей квартиры поменять металлическую водопроводную трубу или канализационный стояк на оборудование из пластика.
Выравнивание потенциалов ванной комнате
Система уравнивания потенциалов в ванной комнате необходима для обеспечения ее полной безопасности. Кроме основного контура заземления, предусмотренного в любом строительном проекте современного здания, необходимо создать дополнительный контур для конкретного помещения. Каждый проводник имеет определенный электрический потенциал. Сам по себе он не представляет опасности. Опасность лежит в их разности между различными металлическими предметами. Чем выше она будет, тем больше вероятность поражения электрическим током человека.
Выравнивание потенциалов в ванной комнате является таким же важным аспектом, как заземлить ванну. Оно представляет собой снижение шагового напряжения на поверхности посредством защитных проводников, проложенных внутри пола помещения или на его поверхности. Они подсоединяются к заземляющему устройству. Также снизить разность потенциалов можно при помощи специального напольного покрытия. Выравнивание потенциалов в ванной или других помещениях должно обязательно производиться специалистом, о некоторых его особенностях можно узнать в следующем видео материале:
</index>
Инесса Как сделать заземление ванны в квартире или частном доме?
Заземление ванны – актуальный вопрос для каждой квартиры и частного дома, ведь и вода, и металл отлично проводят электроток. Зачем конкретно необходима данная процедура, что будет, если ею пренебречь, и каким образом ее выполнить? Рассказываем обо всех важных тонкостях и показываем видео, как сделать заземление ванны своими руками.
Для чего делать заземление ванны?
Сначала проясним, что заземление – это защитная мера, предполагающая отведение электричества с токопроводящих поверхностей. Тут может возникнуть вопрос: зачем заземлять ванну, если она не является электроприбором? Суть в том, что вода – сильный токопроводник, который в сочетании с металлом может создать серьезные проблемы, вплоть до электроудара. Дабы избежать неприятностей, в комнатах с высокой влажностью к заземляющему контуру необходимо подключить все потенциально опасные металлические изделия. И ванну, как наиболее крупное из них, – в первую очередь. Таким образом, заземление нужно для безопасного использования ванны и защиты домочадцев от несчастных случаев во время водных процедур.
Как сделать заземление ванны?
Для заземления необходим специальный заземляющий кабель, ведущий к щитку. Технология работы зависит от материала, из которого произведена ванна.
Современная чугунная ванна оснащена ушком с отверстием, называемым лепестком, в который монтируется болт с гайкой и шайбами. Заземление в данном случае выполняется очень просто: нужно всего лишь зажать заземляющий кабель между шайбами и зафиксировать его гайкой.
Заземление ванны своими руками
С советской чугунной ванной все сложнее, так как здесь нет лепестка. Ее заземление производится по такой схеме:
- В расклинивающем отростке возле ножки прибора сделайте отверстие глубиной 1 см.
- С помощью метчика сделайте в отверстии резьбу и вкрутите в нее болт с шайбами и гайкой.
- Зажмите кабель между шайбами.
Важно! Заземляющий провод не рекомендуется подсоединять к ножкам чугунной ванны – между ними и чашей прибора часто нет необходимого контакта
Стальная ванна также имеет лепесток для подсоединения кабеля, но здесь следует принимать во внимание один отличительный нюанс: чтобы добиться качественного заземления, эмаль вокруг отверстия для установки обжимного винта следует зачистить до металла. Акриловая ванная нуждается в заземлении, даже несмотря на то, что акрил является сильным диэлектриком. Такая необходимость обусловлена двумя причинами:
Такая необходимость обусловлена двумя причинами:
Акриловая ванная нуждается в заземлении, даже несмотря на то, что акрил является сильным диэлектриком. Такая необходимость обусловлена двумя причинами:
- Акриловая ванна не очень хорошо держит форму, поэтому ее защищают стальной рамой, а она отлично проводит ток.
- Если чаша приборы имеет большую площадь, она через какое-то время эксплуатации накапливает электрозаряд.
Заземление акриловой ванны выполняется через лепесток, но перед этим вокруг него нужно удалить всю краску.
Как видите, заземлять ванну нужно в обязательном порядке. Теперь вы знаете, как это сделать, чтобы точно обезопасить себя и домочадцев от удара током – следуйте этим правилам и не рискуйте с электричеством.
Заземление в ванной комнате: видео
- https://strojdvor.ru/elektrosnabzhenie/kak-zazemlit-vannu-v-kvartire-poshagovaya-instrukciya/
- https://dizain-vannoy.ru/remont/nuzhno-li-zazemlyat-vannu.html
- https://sandizain.ru/vopros-otvet/zachem-i-kak-zazemlyat-vannu.html
Подключение разных видов ванн
Подключение заземления к стальной ванне
Разные материалы ванн требуют индивидуального подхода. В обиходе встречаются несколько основных типов конструкций:
- чугунные;
- стальные;
- акриловые;
- старого образца;
- джакузи.
Стандартное заземление чугунной ванны происходит путем соединения токопроводящих элементов с заземленными трубами. Если говорить о современных изделиях, то в них уже предусмотрен лепесток для удобного монтажа кабеля. Все что нужно сделать — подключить многожильный проводник к устройству посредством гайки болта и шайбы.
Заземление, присоединенное к ножке ванны
Стальные ванны можно обезопасить несколькими способами. Если к корпусу приварены металлические ножки, крепление производят с помощью болта и гайки. Также можно приварить провод непосредственно к стенке. Главное условие для хорошей передачи тока — отсутствие краски, лака или грунтовки.
Акрил — диэлектрик, а значит не способен пропускать через себя ток. Тем не менее акриловую конструкцию необходимо заземлить. Есть две причины, требующие выполнить комплекс работ. Первая — экструдированные ванны комплектуются металлическим корпусом. Вторая причина — акрил способен накапливать статическое электричество, особенно при набирании воды.
В ваннах старого образца не предусмотрены контактные площадки для заземляющего провода. Чтобы выполнить подключение требуется просверлить отверстие в ножке. Затем следует закрепить проводник болтовым соединением.

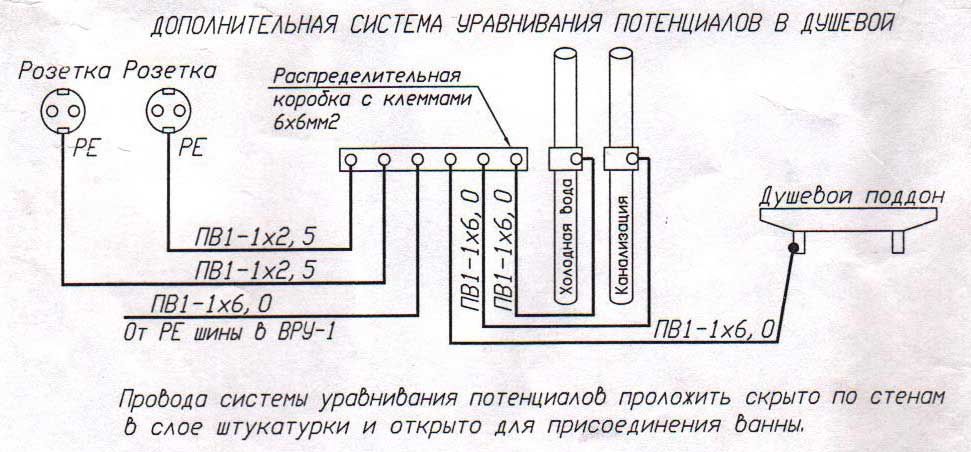

Дополнительная система уравнивания потенциалов (ДСУП)
Данная система необходима для создания безопасных условий в местах, где это наиболее актуально. В таких местах обычно повышенная влажность и большая концентрация электрического напряжения. Например, это могут быть ванные или душевые комнаты.
ДСУП представляет собой коробку уравнения потенциалов (КУП) и находящиеся в ней проводники уравнения потенциалов. По периметру коробки есть отверстия, сквозь которые проходят заземляющие провода от металлических элементов ванной комнаты. По сути, это устройство собирает в себя все кабели в ванной комнате, а из него уже выходит один трехжильный провод, который уже и подсоединяется к электрощитку в подъезде.
Давайте разберемся, как установить дополнительную систему уравнивания потенциалов в ванной комнате.
Для начала нужно выбрать место для коробки УП, которую лучше установить там, где на нее не будет попадать вода или собираться конденсат. Далее соединяем шину РЕ щитка в подъезде с аналогичной шиной в КУП. Для этого понадобится заземляющий кабель с медным сечением в 6 мм2.
Теперь мы должны подвести и соединить в КУП все металлические элементы в ванной комнате. К ним относятся трубы отопления, холодного и горячего водопровода, а также ванна или душевая кабина.
Ко всем этим конструкциям должны быть подведены защитные проводники для уравнения потенциалов. С одного края они прикрепляются к конструкции. Для этого можно использовать металлические хомуты. Однако нужно хорошо их закрепить, иначе будет утечка электрического тока в этом месте и, по сути, этот элемент не будет заземлен в ванной комнате.
С другого края проводники подключаются к шине РЕ, которая располагается в коробке уравнивания потенциалов.
Дополнительно заземляются все розетки и крупные электроприборы в ванной комнате. Для этого можно установить еще одну КУП или провести их заземление изолированно, то есть напрямую к электрическому щитку в подъезде.
Заземляется ли ванна из акрила
В наше время особой популярностью пользуются акриловые ванны, которые являются легкими и доступными.
Хоть это и полимер, который является диэлектриком (т.е. не проводит ток), такую ванную все же необходимо заземлить по следующим причинам
- литье и экструзия – два способа производства ванны из акрила. Полимер, произведенный способом экструзии, плохо сохраняет форму. Именно чаши, сделанные таким способом, должны быть установлены в стальную раму, которая должна быть заземлена;
- заземляется ванна из акрила также для того, чтобы убрать статическое напряжение. В случае если чаша большая, то это необходимо сделать обязательно, так как это может привести к тому, что ванна накопит сильный электрический заряд.
Понятие заземление — немного физики
Общеизвестно, что электрический ток при неумелом обращении крайне опасная вещь. Предназначение заземления – защита человека от удара тока в случае внезапной поломки электрического оборудования. Еще одним способом обеспечения безопасности человека является зануление.
Зануление ванны в квартире также пользуется популярностью, но у него есть существенный минус – автомат не срабатывает мгновенно, как в случае с заземлением. Между ударом электрическим разрядом и защитным отключением УЗО проходит время. Конечно это считанные секунды, но ситуация, когда разряд может пройти через сердце, может привести к печальному исходу.
Проводником тока в ванной комнате может быть не только вода, но и, к примеру, повешенное в опасном месте влажное полотенце. Также проводниками тока могут стать:
- ванны из чугуна, стали. При этом проводить ток может и акриловая ванна, покрытая влагой;
- трубы из металла;
- бетон, намоченный водой;
- намокшие контуры между плиткой, а также и любое намокшее покрытие пола.
Когда неисправный электроприбор находится под напряжением, вероятность поражения электрическим разрядом зависит от следующих обстоятельств:
- Качество водопроводной воды. Вода плохого качества содержит в себе различные химические элементы (соли, сульфаты и др.), которые являются прекрасными проводниками тока.
- Материал труб систем коммуникаций. Обычно это металл, пластик или металлопластик.
- Степень влажности в помещении. В ванной комнате уровень влажности обычно повышен.
- Также важным фактором является психофизическое состояние человека, а также состояние покрова кожи.
Заземляем чугунную ванну
Чугунные ванны самые долговечные, хоть и акриловые модели их заметно вытеснили с рынка, всё же находятся люди, которые покупают себе такие. На большинстве современных чугунных ванн есть проушина для подключения заземления. Она расположена на нижней части ванны, скрыта от глаз. Если есть такая проушина – нужно присоединить к ней кабель, зафиксировав его болтом и гайкой. Если провод из многопроволочной жилы, что скорее всего, – желательно надень на него кабельный наконечник или клемму с круглым контактом. Ну а если нет такой возможности – нужно просто скрутить проволочки жилы между собой потуже и свернуть жилу в кольцо как можно плотнее обхватывая окружность болта.
Позаботьтесь о том, чтобы проушина была без краски, ржавчины и пр. для обеспечения хорошего контакта.
Если проушины нет, то ножки ванны обычно установлены на регулируемые опорные штанги. Вместо одной из штанг вкрутите болт большей длины, и между двумя гайками зажмите кабель.
Правила устройства заземления ↑
В соответствии с правилами электромонтажа необходимо, чтобы ванна была соединена с помощью специального соединения с заземляющей шиной, которая расположена на входном распределительном щитке. Подобное соединение называют заземляющей перемычкой. И проводить эту процедуру нужно в любой ванной, не зависимо от электрооборудования, которое находится помещении.
Заземление ванны старого образца ↑
Во многих квартирах до сих пор установлены советские ванны. Если ванна старого образца, то её заземление необходимо делать следующим образом. Просверлите в ножке ванны отверстие и с помощью гайки, болта и шайбы закрепите заземляющую перемычку.
Многожильный провод приворачивается к ножке ванной, а с другой стороны — к специальному распределителю, к которому также подключаются и все другие провода от металлических объектов в помещении — труб, сливов, корпусов приборов.Распределитель можно закрепить на стене ванной комнаты в произвольном месте. Но в любом случае его нужно вывести на общую заземляющую шину щитка, который расположен в подъезде.
Если в квартире чугунная ванна ↑
Современные металлические ванны изготавливаются со специальным лепестком заземления. И заземление чугунной ванны выглядит так. К лепестку заземления нужно подсоединять «земляной» провод, оголенный участок кабеля зажимается предварительно между шайбами при помощи гайки с болтом.
Если в ванной установлено такое электрооборудование как душ с моментальным подогревом воды или водонагреватель, оно также должно иметь надежную заземляющую перемычку, выполненную в форме соединения металлических составных частей — корпуса с заземленными трубами.
Заземление акриловой ванны ↑
Настоящий тренд 21 века — ванна из акрила. Такие ванны легки и не слишком дороги. Они, как и другие изделия, нуждаются в заземлении, не смотря на то, что акрил является диэлектриком. Во-первых, акрил бывает двух видов – литой и экструдированный. Последний материал плохо держит форму, и ванны, изготовленные из него, обязательно комплектуются металлической рамой, требующей заземления.
Во-вторых, заземление акриловой ванны проводят для снятия статического электричества: если набрать воду в ванну из диэлектрического акрила, то все равно элемент статики будет присутствовать. А если площадь у акриловой ванны не малая, то она и вовсе способна накапливать большой электрический заряд.
Заземление новомодной «джакузи» ↑
Ошеломляющим успехом сегодня пользуются ванны с электрической начинкой – джакузи. Работает любая ванна-джакузи от электричества. Её нужно подключать к электрической сети, что имеет напряжение 220 ± 10% Ватт и частоту 50 Герц.
Для подключения ванны требуется отдельная заземлённая розетка – специальная розетка для ванных комнат с закрывающимися пластиковыми шторками для вилки и третьим штекером, который играет роль заземления. Такие розетки не позволяют попадать внутрь брызгам воды и не вызывают короткого замыкания, поэтому их и называют влагозащищенными.
Розетку принято устанавливать на стене — на высоте близко 30 сантиметров от уровня пола или 50 сантиметров от наружного борта джакузи с целью предотвращения попадания воды. Подводку выполняют отдельным проводом в двойной изоляции с рекомендуемым сечением 3 на 2,5 мм2.
Во избежание повреждения электрического оборудования, вызванного резкими скачками напряжения, необходимо установить автомат, рассчитанный на нагрузку 16 Ампер, и УЗО, что имеет величину дифференциала 0,03 А. Монтаж автомата и УЗО выполняют вне ванной комнаты.
Что такое заземление и зачем оно нужно?
Прежде чем приступать к работе, нужно разобраться с теоретической частью вопроса. Что значит само понятие «заземление», действительно ли это так необходимо и почему этот вопрос стоит настолько остро именно в ванной комнате. Эти знания помогут разобраться, нужно ли на самом деле заземлять ванну в квартире.
Объяснение понятия «заземление»
Электрический ток – довольно опасная вещь, особенно при неумелом обращении с ним. Стоит ли упоминать, что в сочетании с водой вполне безобидные электроприборы выходят из-под контроля и становятся смертельно опасными.
Из курса физики знаем, что ток всегда движется по пути наименьшего сопротивления. Задача заземления – сработать так, чтобы даже при неожиданной поломке электроприбора человек, находящийся в этот момент около него, не пострадал.
Земля может выполнять роль нулевого потенциала. Это свойство дает возможность безопасно пользоваться электричеством в быту. «Заземлиться» – значит соединить сеть электропроводки с землей подходящим проводником.
Часто в квартирах довольно сложно произвести такую операцию, особенно в высотных домах. Используют другой метод – зануление.
Это довольно популярный метод, но есть существенный недостаток. Автомат срабатывает не моментально. То есть между теоретическим ударом тока и выбиванием УЗО проходит какое-то время, пусть и считанные доли секунды. Если напряжение высокое, а путь электротока проходит через сердце, даже секунда может стать роковой.
Гораздо безопаснее все-таки заземляться, хоть это и сложнее в плане реализации. Потенциалы в образовавшейся в момент пробоя цепи (между фазой и землей) уравниваются моментально, и человеку ничего не грозит.
Почему нужно заземлять ванну в квартире?
Исходя из вышесказанного, заземление приборов в ванной комнате – это обычная мера безопасности, которая должна производиться по умолчанию. К сожалению, в современных квартирах редко встречается правильное заземление. Не все до конца понимают, что это и зачем оно нужно именно в ванной.
Раньше, когда водопроводные трубы были исключительно металлическими, вопрос заземления не стоял вообще. Все без исключения ванны были так или иначе соединены с трубопроводом, а тот, в свою очередь, уходил под землю, создавая таким образом то самое заземление.
Сейчас от стальных труб отказываются в пользу пластиковых. Даже если у вас все еще стоит металлическая труба, вы не можете быть уверены, что соседи снизу не поменяли свою часть стояка, разорвав таким образом цепь. Поэтому лучше перестраховаться и обезопасить себя и свою семью.
Помимо этого, в те времена, когда строились многие многоквартирные дома, электроприборов в ванной практически не было. Даже элементарная розетка была редкостью.
Сейчас же в среднестатистической ванне можно насчитать около 5 постоянно действующих электроприборов:
- электрический водонагреватель;
- стиральная машина;
- полотенцесушитель;
- фен;
- электробритва.
Любой из этих и других приборов может стать причиной возникновения напряжения на его корпусе. Последствия могут быть плачевными. Лучше не пренебрегать устройством заземления еще до возникновения опасных ситуаций.
Особенности заземления ванн из разных материалов
Стальные или чугунные ванны – отличный проводник. Именно эти модели нужно заземлять в первую очередь. Чаши старого образца соединяют заземляющим проводом за металлическую ножку. Для этого в последней высверливается отверстие и устанавливается специальная пластина – заземляющая перемычка.
Более современные модели уже оснащены накладкой на корпус – лепестком – еще на этапе выпуска с завода.
Акриловая ванна сделана из полимерного материала, который сам по себе проводником электротока не является. Однако акрил имеет свойство накапливать статическое электричество.
Некоторые модели сконструированы таким образом, что чаша держится за счет стального или алюминиевого каркаса, который обязательно нужно заземлить.
Гидромассажные ванны или джакузи оснащены системой джетов, через которые под разным давлением подается вода. Чтобы ванна заработала, нужен насос. А питание его осуществляется от электрической розетки 220 В.
Помимо обязательных правил подключения подобного рода ванн, таких как безопасная установка розеток в ванной комнате (не ближе полуметра от края чаши и уровня земли и наличие защиты не ниже IP44), обязательно нужно заземлить и саму ванну, на всякий случай.
