Варианты отопления дачного дома своими руками

Основные схемы разводки

Для стабильного функционирования системы в целом применяют несколько схем установки элементов отопления частного дома. Существующие схемы включают в себя:

  • Ленинградка.
  • Однотрубный, двухтрубный способы.
  • Лучевая/коллекторная.
  • Тёплый пол.

Ленинградка

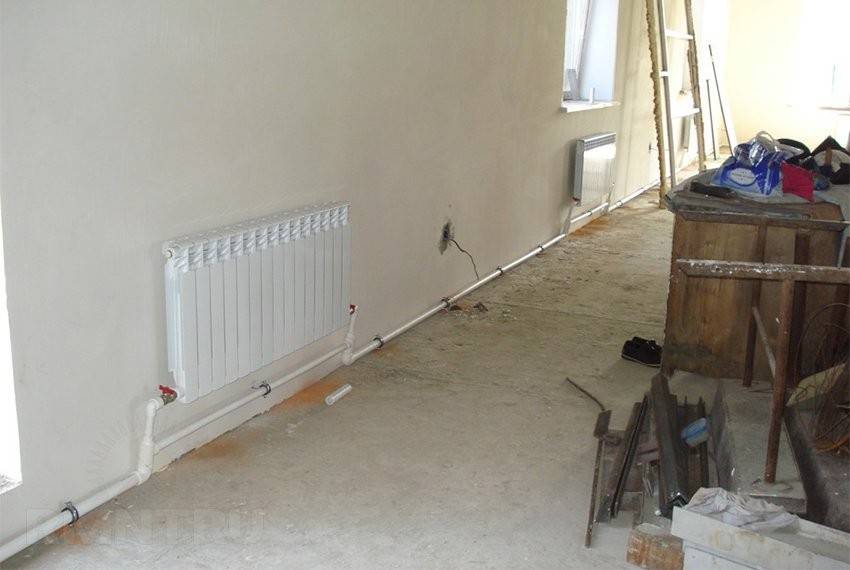

Пример однотрубной системы отопления

Первый способ под названием «ленинградский» считается самым простым, надёжным и доступным вариантом отопления любого жилья. Название пошло от места первого применения, города на Неве. Это альтернативный вариант дешёвого и надёжного отопления в условиях экономии материалов. Отопление Ленинградка нельзя назвать экономичным, в виду того, что система является однотрубной и сложно поддается регулировки. Довольно просто реализуется своими руками.

Основу схемы составляет последовательное подключение всех радиаторов в одном трубопроводе, где будет циркулировать вода. Пройдя весь цикл (круг) вода из дальнего радиатора, уже остывшая, возвращается сразу в центральный нагревательный контур (котёл). Таким образом, однотрубная схема отопления частного дома «ленинградки» позволяет осуществлять циркуляцию естественным путём, согласно законам физики. А простота конструкции, с наличием малого количества элементов разводки, труб, переходников, метизов, делает её экономным вариантом.

Однотрубная и двухтрубная система

Типовая разводка однотрубной системы отопления

Однотрубный способ подключения, работает с использованием одной трубы. Главное преимущество — это минимизация материалов, а значит и затрат на приобретение. Подача горячей и остывшей воды осуществляется по однотрубному контуру. Минусом данного способа, является постепенное, каскадное охлаждение теплоносителя при проходе каждого радиатора отопления. Поэтому для увеличения тепла приходится устанавливать дополнительные батареи.

Двухтрубный вариант отопления дома предусматривает подачу горячей воды в радиаторы, а возврат остывшей из последней батареи, осуществляется по другой трубе. Такой способ существенно увеличивает качество отопления в помещении, позволяет поддерживать во всех радиаторах постоянно горячую воду. Без эффекта постепенного остывания. Явный минус — это увеличение метража материала (труб), усложнение интеграции двухтрубной системы своими руками при монтаже.

Лучевая разводка

Схема лучевой системы отопления

В последнее время популярным способом считается установка лучевой/коллекторной разводки отопления частного дома. Коллектор играет роль распределителя, в котором установлены две своеобразные «гребёнки». В одну поступает горячая вода и распределяется далее по системе. В другую гребёнку возвращается остывшая вода, и направляется обратно для нагрева. При таком способе радиаторы подключаются параллельно. Способ требует обязательного применения циркуляционного насоса. Очевидным плюсом считается возможность управления микроклиматом в доме из одного места.

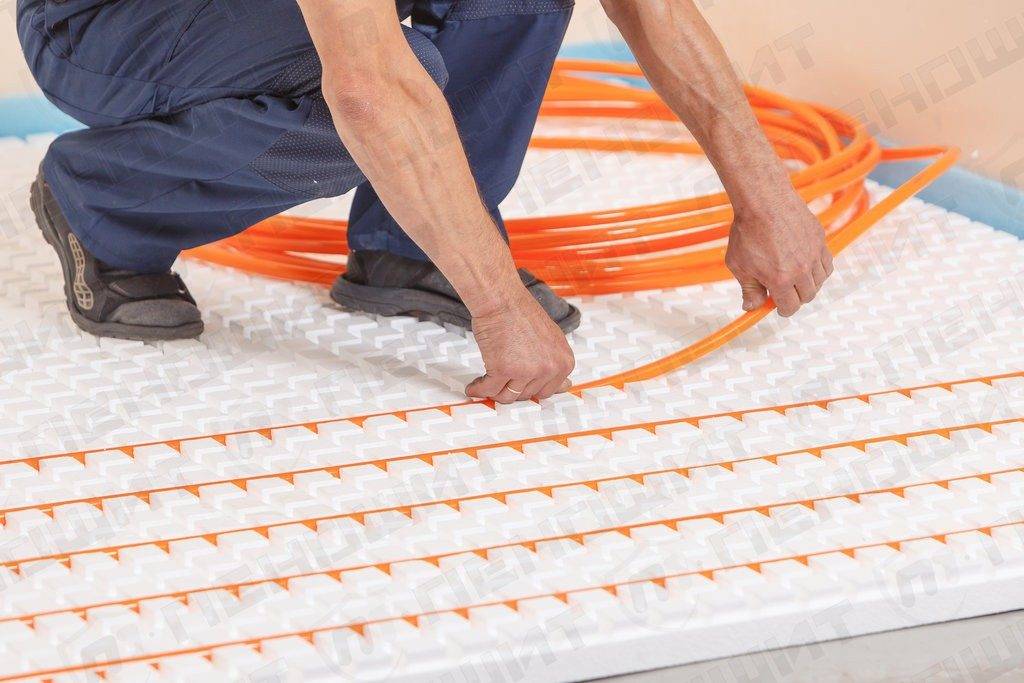

Теплый пол

Тёплый пол можно назвать «родственником» коллекторного варианта. Так как установка того и другого должна проводиться в процессе строительства или ремонта. Разводка обоих вариантов предусматривает монтаж труб в стяжку пола. Тёплый пол предназначен для обогрева стяжки самого пола и считается основным вариантом обогрева. Согласно методу установки тёплый пол может быть водяного типа, инфракрасный тёплый пол, с применением электрических обогревателей.

Водяное отопление дачного дома

Такой вид обогрева является наиболее комфортным из-за того, что тепло, исходящее из радиаторов, распространяется равномерно по всему помещению. Целесообразно выбирать его для домов с площадью от 100 м2, когда печного отопления недостаточно, а электрическое обходится дорого.

Схема

Эта схема отопления дачи своими руками сводится к следующему: в котле нагревается вода, которая с помощью насоса начинает циркулировать, перетекая по трубам в батареи. Чтобы расширившаяся от нагревания жидкость не разорвала трубы, к системе необходимо подключить емкость – расширительный бак открытого или закрытого (мембранного) типа.

Схема водяного отопления

Можно устанавливать систему водяного отопления без насоса – по принудительному типу, но она менее надежна и не оправдана, так как нагрев помещения с помощью неё происходит в разы медленнее. Иногда нужны сутки чтобы в комнате немного потеплело. Поэтому её мы рассматривать не будем.

Оборудование

Итак, для устройства системы понадобится приобрести:

  • радиаторы (по количеству окон в доме), выбор секций берется в расчете 1 шт. на 1,5-2 м2;
  • подходящие к ним трубы (метраж определить в соответствии со схемой);
  • расширительный бак в расчете +10% от объема отопительного контура;
  • насос (в расчете, что на 1м2 потребуется 100 Вт энергии);
  • запорную арматуру, соответствующие ключи;
  • уровень, карандаш;
  • газовый, электрический или твердотопливный котел в зависимости от доступности топлива. В качестве интересного варианта для дачи можно рассмотреть пиролизный или газогенераторный котел. Его КПД достигается до 92% за счет того, что после сжигания дрова выделяют газ, который в итоге тоже используется как топливо. Таким образом, с одной закладки котел бесперебойно работает 12 часов.

Наиболее подходящие радиаторы отопления для дачи алюминиевые или биометалические. Они немного весят и быстро нагреваются. Их легко перевозить собственным транспортом и подсоединять к полипропиленовым трубам, которые выглядят прилично, недорого стоят и не требуют покраски.

Рекомендации по монтажу

Устраивая радиаторы на кронштейны, необходимо соблюдать расстояние не менее 70 мм до подоконника, 100 мм от пола и от 30 до 50 мм до стены. Пленка снимается с батарей после монтажа. Из эстетических соображений подводящие трубы лучше монтировать по уровню. Расширительный бак располагают рядом с котлом, насос перед ним.

Следует учесть, что когда дом не будет отапливаться, вода в нем будет замерзать, это чревато разрывом труб и выходом системы из строя. Чтобы этого не произошло, рекомендуется либо сливать воду во время отъезда, либо наполнять емкости антифризом.

Новый подход к решению задач по отоплению

Современное решение проблемы отопления на даче с периодическим проживанием – это термокамин с водяным контуром. Он не только позволит сделать романтичными вечера у живого огня, но и прекрасно обогревает дом площадью до 100 кв. м. Радоваться водяному отоплению на даче с его помощью будет от чего – котел считается не только надежным и практичным, но и придает изысканность интерьеру дачного дома.

Термокамин по сути – это твердотопливный котел. Но его нижняя часть оформлена, как камин. Его двойные стенки изготовлены из стали толщиной в 6 мм, в пространстве между которых и находится водяной контур (его еще называют «водяной рубашкой»), заполненный водой. По трубам системы отопления горячая вода, нагретая камином, распространяется по всем комнатам.

Расчет мощности

Вначале потребуется выполнить расчет мощности, чтобы источник тепловой энергии обеспечил общую нагрузку на отопление и ГВС.

Расчет отопительной мощности электрокотла для отопления своими руками выполняют либо по укрупненному показателю, либо более точным методом, с применением расчета теплопотерь через внешние стеновые конструкции и оконные проемы дома. В первом случае расчет производят в соотношении 1 кВт на 10 м2.

Для нагрузки ГВС дополнительно добавляют еще 30 %. Для более точных расчетов потребуется знать минимальную температуру в холодную пятидневку для конкретного района проживания, которая приводится в СНИПе и учесть теплопотери через внешние поверхности дома.

Для дома 50 квадратных метров

Для небольшого дачного одноэтажного дома, который имеет размеры в плане – 7х7 м, с высотой потолка – 2,4 м, и двухкамерными стеклопакетами 1х1,2 м в количестве 4 штуки, определяют размер теплопотерь, которые должен компенсировать электрокотел.

Расчет мощности электрокотла своими руками для дома 50 м2:

  • Требуемая температуру внутреннего воздуха в помещении, 18 С.
  • Средняя температура холодной пятидневки в году, -15 С.
  • Потребность в ГВС, 4 человека.
  • Площадь кирпичной стены в 2 кирпича (51 см), 67.2 м2.
  • Площадь окон, 4.8 м2.
  • Площадь стен без окон, 62.4 м2.
  • Площадь потолка и пола по 49 м2.
  • Теплопотери окон, 0.476 кВт.
  • Теплопотери стен, 5.15 кВт.
  • Теплопотери потолка, 0.43 кВт.
  • Теплопотери пола, 0.43 кВт.

Таким образом, общие теплопотери для дома 50 м2 составляют 6.486 кВт, мощность электрокотла должна быть не менее 7 кВт, этого хватит для обогрева помещений.

Для 100 квадратных метров

Расчет мощности электрического котлоагрегата для загородного домовладения с площадью 100 м2:

  • Внутренняя температура воздуха, 18 С.
  • Средняя отрицательная температура, -15 С.
  • Потребность в ГВС, 4 человека.
  • Площадь внешней стенки в 2 кирпича (51 см),100 м2.
  • Площадь оконных проемов, 6 м2.
  • Площадь стеновых конструкций без окон, 94 м2.
  • Площадь потолка и пола по 100 м2.
  • Теплопотери оконных конструкций, 0.714 кВт.
  • Теплопотери стен, 7.33 кВт.
  • Теплопотери потолка, 0.875 кВт.
  • Теплопотери пола, кВт: 0.875 кВт.

Таким образом, общие теплопотери для дома 100 м2 составляют 9,794 кВт, мощность котла с электронагревом выбирают 10 кВт.

Как сделать своими руками ТЭНовый котел?

Данный тип является самым распространенным. Для нагрева теплоносителя используются ТЭНы. Они находятся в теплообменнике, который, по сути, является герметичной теплоизолированой емкостью, оборудованной патрубками для ввода и вывода теплоносителя.

ТЭН – представляет собой тонкостенную трубку из алюминия, стали или титана, внутри которой находится нихромовая спираль. Стенки трубки и спираль разделяет диэлектрический накопитель, обычно, его роль выполняет кварцевый песок.

Принцип работы такого оборудования следующий: спираль нагревается от того, что по ней проходит электрический ток, тепло от нее передается песку и трубке, а уже трубка нагревает теплоноситель. Нагревается вода приблизительно, спустя 15-20 минут после начала работы оборудования.

Чтобы сэкономить средства и свободное пространство можно самостоятельно сделать подобный электрокотел. Для этого необходимо иметь под рукой:

  • болгарку;
  • сварочное оборудование;
  • шлифовальный агрегат;
  • терморегулятор;
  • мультиметр;
  • лист стали;
  • переходники для подключения к трубопроводу;
  • трубу ø12 см, и 3-5 трубок меньшего диаметра;
  • 2 ТЭНа.

После того, как все необходимые инструменты и материалы подготовлены, можно начинать работу:

  1. Подготавливаются металлические патрубки: три трубки диаметром 12,5 мм и две диаметром 30 мм. Данные детали вырезаются из приготовленных заранее труб.
  2. Необходим отрезок большой трубы длиной около 65 см, он будет играть роль нагревательного бака. В местах, которые заранее обозначены, сваркой делаются отверстия для патрубков – подачи, «обратки», слива, расширительного бака, нагревателей. При помощи болгарки шлифуются края отверстий.
  3. К соответствующим отверстимя привариваются патрубки.
  4. Вырезается круг из листовой стали нужного размера и присоединяется сваркой к нижней части нагревательного бака. Выступы обрезаются, соединительные швы зашлифовываются.
  5. К верхней части приваривается длинный патрубок диаметром 12,5 мм – к нему прикручивается второй электрический ТЭН.
  6. В днище делается несколько отверстий для монтажа ТЭНа мощностью 1,5 кВт. После того как ТЭН зафиксирован, посредством патрубков котел прикручивается к отопительной системе и подключаются провода.
  7. После к верхнему патрубку присоединяется менее мощный нагревательный элемент (около 0,9 кВт), который оборудуется терморегулятором.
  8. После того как все подключено, в систему заливается вода. После нескольких часов работы систему проверяют мультиметром. В том случае, когда все выполнено соответственно инструкции, показания приборов будут 70оС – эта температура является оптимальной.

Предлагаем ознакомиться Рекуператор своими руками из поликарбоната

Последними штрихами является шлифовка и покраска котла.

Минусом подобного оборудования является вероятность осаждения накипи на нагревательных элементах. Что приводит к уменьшению эффективности работы либо поломки устройства. При использовании в качестве теплоносителя специальных жидкостей или дистиллированной воды данная проблема предотвращается.

Рекомендации как сэкономить на отоплении загородного дома

Подсоединение инфракрасной пленки к электричеству

Замечено, что утечки тепла влияют на скорость и эффективность обогрева комнат. Через старые деревянные стеклопакеты обычно уходит до 20% тепла. Через холодные стены – до 40%, через двери – до 20%, через пол – 10%. Соответственно, если до начала холодов устранить утечки и утеплить стены, то по проезду в течение часа уже можно будет чувствовать себя в дачном домике так же, как в городской квартире.

И ещё. Самое экономное отопление для дачи по расходу топлива – газовое. Поэтому, если есть возможность подключиться к магистрали, то лучше выбрать именно его, как приоритетное.

Выбор системы отопления. На чем необходимо сосредоточить внимание?

Отопительный сезон – важная составляющая городской жизни. Другое дело, когда мы больше времени стараемся провести загородом, несмотря на меняющиеся времена года. Сделать отопление для дачного дома, значит превратить собственную дачу в уютное жилье, рассчитанное для круглогодичных проживания и частых посещений. Сложность вопроса заключается в другом. Какую систему отопления выбрать? Насколько реальными будет организовать обогрев для дачи своими руками.

Первый шаг, от которого зависит ваш выбор, оценка технического состояния дачного дома

Здесь важно учитывать каждую деталь, не упуская из виду мельчайшие подробности и нюансы, а именно:

  • какой использован строительный материал для постройки дачи;
  • оценка удаленности дачного дома от ближайших инженерно-технических коммуникаций;
  • наличие доступных энергоресурсов.

Перечисленные факторы позволят вам сделать правильный выбор, на какой системе автономного отопления остановиться.

На выбор варианта отопления в немалой степени оказывают влияние размеры дачи. Чем больше ваш дом, тем больше надо энергоресурсов для полноценного обогрева внутренних пространств и соответственно, значительнее выглядят расходы на отопление.

Эффективное отопление дачи своими руками при минимальных затратах можно сделать, если домик имеет небольшие размеры и ваши посещения дачного участка в основном приходятся на весну, лето и осень. Оптимальным вариантом в данной ситуации станет электрическое отопление. Редкие включения и небольшие внутренние объемы позволят вам эффективно пользоваться электричеством для обогрева. Затраты в этом случае будут незначительными.

Для дачного дома обычно используются конвекторы, тепловентиляторы. Многие обитатели дач в холодный период активно используют масляные радиаторы. Все перечисленные приборы являются локальными источниками тепла и могут легко переноситься из одного помещения в другое. В качестве оптимального варианта с электричеством можно выделить инфракрасные обогреватели. При минимуме энергозатрат, достигается высокий тепловой эффект.

В качестве альтернативы электричеству, для небольшого дачного домика прекрасно подойдут конвекционные печи. Такие отопительные агрегаты эффективны и экономичны. Одной загрузки твердого топлива может хватить на весь период вашего пребывания в доме, тем более такое отопление абсолютно независимо от энергообеспечения.

Пытаясь сохранить эстетику внутреннего помещения, многие из нас отдают предпочтение каминам и печам. Такие варианты обогрева подойдут для кратковременного обогрева небольшого домика. С чисто эстетической точки зрения топить дровами или брикетами удобно, однако такой вариант отопления является кратковременным, решающим локальную задачу. Необходимо постоянно подбрасывать топливо для поддержания комфортной температуры. К тому же на качестве обогрева может сказаться недостаточная теплоэффективность самой постройки.

Вариант с камином или печью может рассматриваться в том случае, если отсутствуют по соседству линии электроснабжения, с дровами или другим твердым топливом проблема отсутствует.

Для примера можно привести два самых распространенных варианта каминной печи:

  • камин, труба которого имеет сечение 100х125 мм;
  • камин с трубой прямоугольной, размерами 150х50 мм.

Что бы добиться желаемого эффекта во время работы камина с закрытой камерой сгорания, вам потребуется для сжигания 1 кг дров 8 куб. метров воздуха. Процесс горения и качество отопления в данном случае напрямую зависит от состояния воздуховода.

Хозяевам больших дачных домов, которые рассчитаны на большое количество обитателей и могут быть пригодны при соответствующем оборудовании для круглогодичного проживания, сделать отопление на даче своими руками уже будет на порядок сложнее. Здесь приходится думать о других вариантах обогрева дачного дома.

Мощность котла отопления

Сейчас требуется определение мощности котла для отопления дачи, количества батарей и схемы разводки для дачного дома, согласно какой будет выполняться отопление. Либо самим хозяином, либо с помощью специалистов.

Мощность котла возможно косвенно определить при расчете 1 Квт энергии тепла на 10 квадратных метров площади.

Полученный результат мощности котла для дачного дома требуется умножить на коэффициент, который связан с расположением дома:

  • От 0.7 до 0.9 для южных регионов.
  • 1.5 для регионов Центральной России.
  • От 1.5 до 2 для Северных регионов.

Этот результат базовой мощности котла требует увеличения на 25 %. При условии, что горячая вода будет использована для домашних нужд (для этого потребуется котел двухконтурного типа). Затем еще на 25 % для создания запаса, если возникнет непредвиденная ситуация.

Требуется учитывать размер здания, сезонность и как часто в нем будут проживать люди. Немало и других нюансов. Но все равно, всегда возможен выбора варианта, который даст возможность реализации всего этого своими силами.

Выбор котла

Выбор котла для водяного отопления на даче зависит от того, какое разнообразие источников энергии имеется на дачном участке. Если в дачном товариществе имеется газовая магистраль, то и котел, соответственно, лучше выбрать газовый – это самый экономичный вариант. Также котел может быть электрическим, или работать на дизельном топливе, или угле

Стоит обратить внимание на то, что котлы бывают одноконтурными – предназначенными только для обогрева помещения, и двухконтурными – справляющимися не только с обогревом дачного дома, но и используемыми для нагрева воды

Пример отопительного твердотопливного котла с водяным контуром.

В дачном домике разводку труб водяного отопления можно сделать открытой, или скрытой под полом, что поможет обустроить очень популярные нынче теплые полы. Если дом только на стадии возведения, то отопительную систему предпочтительнее разместить под полом. А если дом уже готов, то трубопроводы монтируют по внутренним стенам.

Монтаж

Эффективное водяное отопление на даче может предусматривать трубную разводку двух типов:

с вертикальным стояком – все системы присоединены к единому стояку;

с горизонтальным стоком.

Горизонтальная схема лучше других вариантов в плане самостоятельной установки, и дешевле при монтаже, но есть угроза скопления воздуха и образования воздушных пробок. Горизонтальный тип используют и для монтажа теплых водяных полов.

Как выбрать газовый котел

Газовые котлы отличаются в зависимости от разных показателей. По мощности они бывают: малой мощности (до 65 кВт), средней (до 1700 кВт) и большой (до 15000 кВт). Малая и средняя мощность прекрасно подходят для отопления жилого частного дома. Большая мощность котлов используется обычно на промышленных объектах.

Одноконтурные котлы служат только для применения в отопительных системах. Двухконтурные котлы предназначены также для нагревания воды в СО и нужд жильцов. Двухконтурные котлы могут быть проточного типа. Такие котлы применяются только в том случае, когда объем потребляемой горячей воды незначителен. Двухконтурные котлы с встроенным бойлером обеспечивают полноценное отопление в частном доме газом и снабжение горячей водой. Также существуют котлы для поддержания температурного режима воды в бассейнах и т.д. (в данном случае – это специализированные решения).

Схема двухконтурного газового котла

Горелки в газовых котлах могут быть атмосферными и вентиляционными. Атмосферные горелки – это наиболее распространенный вариант для отопления частных домов. Вентиляционные горелки, как правило, применяются на промышленных объектах.

В зависимости от способа установки котлы, которые использует газовая система отопления частного дома, бывают напольными и настенными. Напольные котлы обладают более высокой мощностью, их размеры больше. Также они являются более долговечными и их стоимость несколько выше. Настенные газовые котлы – это относительно недорогие приборы, они компактны и имеют меньшую мощность. Также настенные котлы отличаются меньшей долговечностью.

Настенный газовый котел

Напольный газовый котел

Какие дома лучше подходят для устройства отопления

В зависимости от строительных материалов, временное жилище может быть пригодным или не пригодным к устройству в нем отопления. Например, деревянные дома, возведенные из щитовых панелей, очень быстро остывают. Такое сооружение необходимо дополнительно утеплять. Не стоит забывать и о пожарной безопасности, устраивая отопление в дачном домике из дерева.

Отопление в деревянном доме

Другое дело – дома, построенные из кирпича, ракушечника или бетона. Они относятся к капитальным постройкам и готовы к круглогодичному посещению. Выбор схемы отопления в таких домах зависит от проходящих рядом коммуникаций.

Установка водяного отопления частного дома

установка отопительного котла

На следующем этапе выполняют установку отопительных батарей. Их размещение должно быть строго под подоконниками, что позволяет создать тепловой барьер, предотвращающий, проникновение холодного воздуха через оконные щели. Сама установка радиатора достаточно проста и выполнима своими руками. Батарея навешивается на специальные кронштейны, закреплённые в стене при помощи дюбелей. Но, несмотря на всю кажущуюся простоту, существуют нюансы, которые нужно учитывать:

  • Перед началом установки радиаторов выполняется разметка стен. Все радиаторы в частном доме должны располагаться на одном уровне и в горизонтальном положении, чтобы теплоноситель циркулировал беспрепятственно.
  • Батарею при установке лучше не распаковывать, чтобы не повредить в процессе крепления.
  • От нижней части батареи до напольной поверхности должен оставаться промежуток не менее 70 мм, но не более 150 мм.
  • Отопительный радиатор должен, находится на 20 мм расстоянии от стены.

После завершения монтажа батарей переходят к разводке труб и установке сопутствующих узлов.

  1. Сливной патрубок с краном на конце, для удаления из системы воды. Его установка должна происходить в самой нижней точке системы обогрева частного дома.
  2. Расширительный бачок монтаж, которого выполняется в высшей точке системы отопления, но не меньше чем на высоте 3 м от котла.
  3. В случае с принудительной системой отопления монтируется циркуляционный насос. Специалисты, рекомендует сделать обводной участок трубопровода, который в случае поломки насоса возьмёт нагрузку на себя.
  4. При помощи кранов желательно оградить каждый самостоятельный элемент системы отопления. Это позволит в случае необходимости выполнить ремонт любого узла без полного слива теплоносителя.

Если схема отопления предусматривает наличие нескольких стояков, то в местах разводки трубопровода обязательно устанавливается балансировочный вентиль. В первую очередь — это необходимо для уравнивания разницы гидравлического сопротивления в различных ответвлениях отопительной системы.

Виды

*Электрокотлы делятся на несколько видов. Нам интересно самостоятельное создание, а потому говорить мы будем только о двух, так как их создать проще остальных. Итак, самодельные установки бывают ТЭНовыми и электродными.

ТЭНовые

Они представляются собой агрегат, состоящий из множества элементов, одним из которых является соответствующий нагреватель. Именно с помощью него и происходит преобразование электроэнергии в тепло. Элемент помещается в специальный корпус. При этом подсоединяется к регуляторам, датчикам и другим компонентам, которые необходимы для правильного функционирования обогрева.

Если при создании отопления своими руками были установлены трубы с толстыми стенками – есть вариант размещения ТЭНа непосредственно на них. Такая конструкция обладает рядом недостатков. Часто нагревательный элемент устанавливается в виде запасного варианта отопления в случае, когда основной по каким-то причинам перестал работать. Такой может просто поддерживать минимальную температуру теплоносителя. Или же установка будет работать в полную силу, обогревая все помещение.

Еще один вариант – электродный котел своими руками со съемной трубой. По большому варианту этот механизм имеет такую же конструкцию. При этом позволяет быстро снять и поменять нагревательный элемент в случае его поломки. Такой механизм считается сложным, но более универсальным.

Схема электрического ТЭНового агрегата выглядит так:

  1. Труба для выхода жидкости.
  2. Каркас.
  3. Нагреватель.
  4. Труба для входа воды.
  5. Фланец с прокладкой.
  6. Поддон.
  7. Фланец нижний.
  8. Нижняя часть поддона.
  9. Крышка корпуса.
  10. Подключение провода.
  11. Прокладка.

Электродные

Самодельный электродный котел, как и предыдущий вариант имеет плюсы и минусы. Так, например, размеры позволяют установить его практически в любой точке системы. Устройство схематически выглядит так:

Для начала выполнения работ, нужно детально изучить схему агрегата:

где:

  1. Труба из железа без шва, диаметр которой составляет 57 мм.
  2. Покрытие краской, выдерживающее сильные и резкие перепады температуры.
  3. Патрубки на вход и выход. Диаметр 32 мм.
  4. Заглушки
  5. Электрод с диаметром в 25 мм.
  6. Клеммы с резьбой М6.
  7. Резиновая прокладка.

Сборка

После того, как появилось общее понимание, электродный котел можно собирать своими руками. Для этого нужно все делать по инструкции:

  1. Разметить трубы для патрубков и корпуса. Сделать все необходимые разрезы. При помощи пилы произвести сферические выборки. Это обеспечит хорошее прилегание к поверхности корпуса. В местах приварки патрубков нужно сделать отверстия.
  2. Во время создания электрического котла отопления далее нужно нарезать все необходимые резьбы при помощи соответствующего оборудования. Или просто обратиться в мастерскую. Здесь же можно сделать втулку, заглушки и электрод.
  3. Далее при создании котла отопления своими руками необходимо качественно приварить патрубки и клеммы, которые нужны для проводов.
  4. Установить электрод. Закрутить и затем затянуть две заглушки.
  5. Далее электродный котел своими руками можно покрыть эмалью, которая выдерживает температуру до 120 градусов.
  6. После этого проверяются все сварные швы.

Что ж, электрический агрегат, несмотря на свою непростую конструкцию, можно собрать дома своими руками. Для этого необходимо обладать определенным оборудование и навыками работы с металлом

Важно подчеркнуть, что сегодня такие установки стоят сравнительно небольших финансовых средств. При покупке готового изделия можно быть уверенным, что продавец предоставит гарантии

Также нередко установка электрического котла осуществляется возможностями магазина. Это исключит вариант совершения ошибки со стороны владельца, приводящей к поломке.

Отопление в дачном домике

Такой домик располагается в садоводческом кооперативе и является небольшой постройкой с одним этажом и может предназначаться для проживания только летом. При такой ситуации выполняется простое отопление на даче своими руками. Такое отопление в дачном домике будет востребованным только иногда во время осени или весны при ощутимом холоде.

Возможно и продумывание варианта по выполнению электрического типа отопления. Электрический тип отопления для дачи выполняется довольно просто и из-за того, что оно будет нечасто использоваться, то и расходы на отопление дачи не будут большими.

Электроотопление

Также возможным решением может быть конвекционный тип печей отопления, как Буллерьяна, Бренара или Бутакова. Такие печи могут работать в течение долго времени. Один раз загрузки твердого топлива, даст прогрев на долгое время. При учете сбоев с электричеством, последнее решение выглядит более подходящим.

Печь Бутакова

Как правильно подключить электрокотел к системе отопления

Коротко о том, как правильно установить электрокотел отопления в частном доме. Для начала выполнения монтажных работ перечислим основные правила безопасности, которые должны соблюдаться:

  1. Во время подключения оборудования электроэнергия должна быть выключена.
  2. Между котлом и ближайшими конструктивными элементами дома должно быть выдержаны следующие расстояния: до стены – не менее 5 см, до потолка – не менее 80 см, до пола не менее 50 см, до ближайшей трубы – не менее 50 см.
  3. Доступ к передней панели для обслуживания должен быть свободным.
  4. Сеть для подключения должна быть трехфазной (380 В), чтобы избежать самовозгорания и замыкания проводки.
  5. Соединения проводов должны быть защищенными от воды и герметичными. Кабель лучше защитить гофрой или кабель-каналом из самозатухающего материала.

Шаг 1 — установка электрокотла

Напольный котел устанавливается на специальную подставку, которая продается в комплекте с агрегатом. Настенный крепится к стене анкерами с дюбелями. Расположение котла по вертикали и горизонтали должно быть точным — перекосы могут привести к выходу из строя или преждевременному износу оборудования.

Шаг 2 — подключение котла к электросети

  1. Электрический котел обычно имеет большую мощность, поэтому подключать его нужно не от розетки, а от электросети. От распределительной коробки в комнате нужно проложить отдельную линию к месту установки котла. Кабель лучше скрыть для защиты от случайных повреждений.
  2. Сечение кабеля нужно подобрать так, чтобы он надежно выдержал высокие нагрузки.Электрокотлы до 7 кВт можно подключать к однофазной сети, которая, как правило, сохранилась в старых советских квартирах. Для малых котлов до 3,5 кВт отдельная линия не нужна, их можно подключать прямо к розетке.

Шаг 3 — установка защиты

  1. Защитное отключение (УЗО) и автоматический выключатель нужно установить на главный щит после подвода подключения проводов к электрокотлу. Назначение УЗО и автоматических выключателей – защита от короткого замыкания и перегрузки проводки.
  2. Стабилизатор напряжения понадобится для того, чтобы исключить выход их строя котла в случае колебаний напряжения. Категорически запрещается пользоваться оборудованием без заземления. Провод заземление должен идти от шины к корпусу котла.

Шаг 4 — пуск котла

После того, как проводка соединена, нужно убедиться, что не осталось оголенных контактов. Все краны, муфты, стыки и т.д. должны быть осмотрены и проверены. Сначала открываются вентили и задвижки, а затем включается электропитание котла. Датчики температуры и давления должны работать согласно инструкции. При явных отклонениях от нормы следует отключить котел и вызвать лицензированного специалиста.

Какими бывают дачные отопительные системы

Как и при подборе модели отопления, тут бывают различные варианты по реализации домашнего отопления. Возможно проанализировать, как устанавливается дачное отопление при условии водяного типа отопления. С учетом локальных ресурсов, самым лучшим решением будет котел отопления для дачи, который работает на твердом или жидком типе топлива. Какой вариант будет лучшим – это нужно анализировать и просчитать по точным ценам и возможностям приобретения, хранения и перевозки.

В данной ситуации самым оптимальным будет решение про отопительную систему, основа которой — это естественная циркуляция. Дом с двумя этажами даст возможность требуемой разницы высот между системными точками сверху и снизу для хорошего функционирования. Компактные размеры дачной постройки полностью подпадают под характеристики, которые обеспечивают надежную работу естественной циркуляции для дачного типа отопления.

Схема системы с естественной циркуляцией

Само собой, что возможно использование искусственного типа циркуляции. Но при этом требуется еще установка генератора для того, чтобы обеспечивать питание насоса во время сбоев при питании электричеством. Отопительная система для дачи может быть и закрытого и открытого типа. Если антифриз применяется как носитель тепла, то нужно выбирать закрытый тип.

Из-за того, что монтаж отопления на даче будет проводиться своими руками — наилучший выбор более простого, но довольно продуктивно функционирующего решения. Этим решением будет схема установки однотрубной системы. Самым известным из них является система ленинградка.

Схема отопления ленинградка

Вот так, в качестве примера было определено, что будет сделан однотрубный тип отопления «Ленинградка» с естественным типом циркуляции. Указанная информация не может рассматриваться как совет, а должна быть воспринята только как возможный из вариантов для будущего отопления.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
