Система автономного отопления для частного дома с газовым котлом

Виды газового топлива

Газовое топливо для обогрева домов подают по магистральному трубопроводу централизованно или поставляют в сжиженном виде. Для его хранения используют специальные емкости — газгольдеры — объемом 5-10 м³, которые устанавливают рядом с домом.

Природный газ метан в 4-5 раз дешевле сжиженного. Не требуются заправка или сложное обслуживание оборудования, как при использовании газгольдеров. Но, к сожалению, жители не всех регионов имеют доступ к магистрали. Тогда экономически оправдано применение герметичных емкостей или баллонов, так как отопление дизелем или электричеством обойдется на 30-50% дороже. Для автономного обогрева предназначена смесь пропана и бутана, которую хранят в сжиженном виде при давлении 16 бар.

Типы комбинированных котлов

Для отопления приусадебных жилых построек более часто применяют котлы для отопления частного дома в схеме «электричество – твердое топливо».

Конструктивно они изготовлены, как и твердотопливные напольные котлы, и могут быть выполнены стальными или чугуными. В качестве твердого применяют дрова, наиболее дешёвое топливо в местах, где отсутствуют газовые сети и централизованный подвоз угля.

ТЭНы, выполняют роль поддержки тепловых процессов в ночное или при отсутствии основного источника. После того, как дрова прогорят, и температура в сети начинает падать, датчик температур подает автоматический сигнал для включения одного или группы ТЭНов. При поступлении в топку основного топлива — ТЭНы отключаются.

Виды комбинированных котлов:

Лучшими многофункциональными установками являются отопительные котлы, способные функционировать работать на газовом, печном и твердом топливе, а также с использованием электрических ТЭНов.

Многотопливные

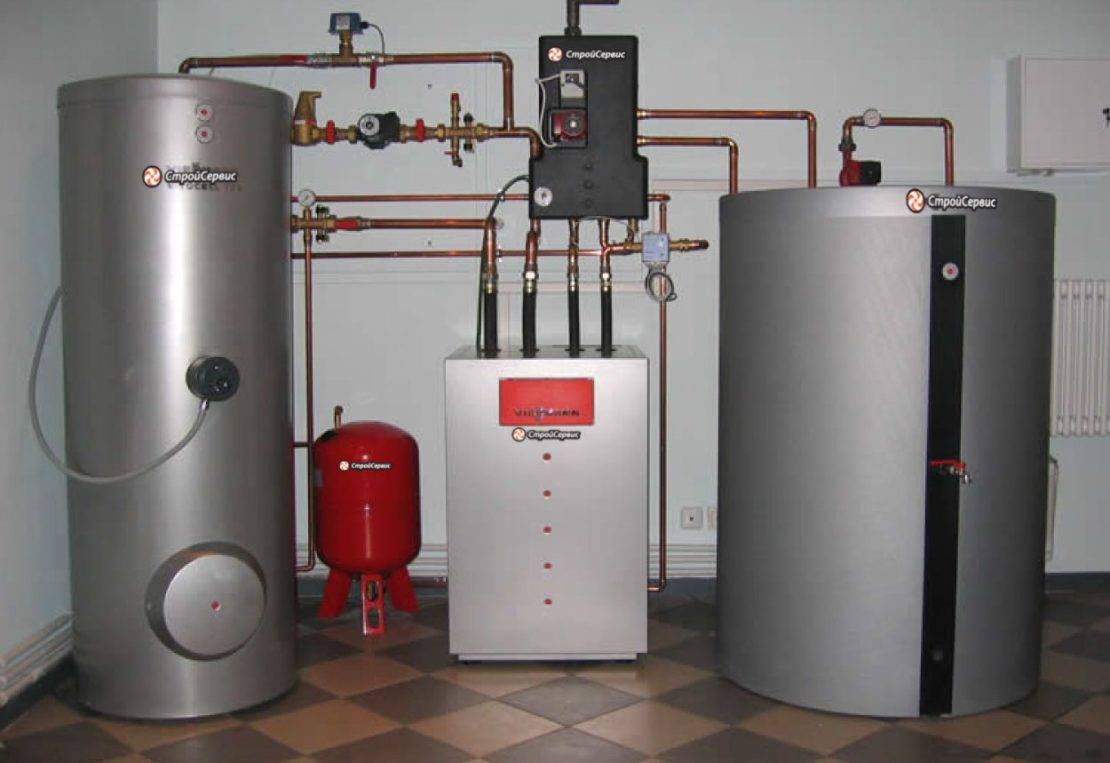

Источник фото: barrakuda.com.ua

Конструкция такого котла должна учитывать требования безопасной эксплуатации для всех используемых видов топлива:

  1. Бесперебойной подачи электроэнергии.
  2. Организованной поставки топлива к агрегату.
  3. Безопасность места хранение горючих материалов в соответствии с действующими нормами.
  4. Пожаробезопасный выбор диаметра дымовой трубы, поскольку объем уходящих газов из топки для каждого топлива разный.

Перед выбором многотопливного котла выполняют технико-экономический расчет вариантов использования топлива и оборудования, стоимость которого значительно превышает однотопливные устройства.

Это довольно прикидочный расчет, поскольку не учитывает геометрии здания: высоты потолков, этажность и теплоизоляцию дома.

Поэтому вводится поправочный коэффициент из расчета 25-30%.Исходя из этого правила для обогрева 100 м2 необходим одноконтурный котел с нагрузкой 10-15 кВт, а двухконтурный 15-20 кВт.

Комбинация «дрова — электричество»

Эта комбинация топлива – самое простое решение с неоспоримыми преимуществами. В совмещении этих видов ресурсов больше всего экономии получается в начале и в конце отопительного сезона, то есть осенью и весной, а также, в при ночных режимах для поддержания температуры, частного дома с отоплением на дровах и даже на печи.

Особенно интересен этот вариант в домах, у которых установленные дифтарифные электросчетчики с ночным минимальным тарифом за 1 кВТ.

Фото: haustechnikdialog.de

Сегодня самой эффективной системой подогрева воды является электричество, обеспечивающее быстрый нагрев, поддержание температурного графика и минимальные капитальные вложения на установку.

Схему комбинированного котла «дрова — электричество» достаточно просто реализовать самостоятельно, потребуется в теплообменник или накопительный бак врезать ТЭНы и установить элементарный блок управления по датчикам температур нагреваемого контура, таким образом, будет реализована схема работы котла на дровах и электричестве.

Газ – электричество

Оборудование в схеме газ/электро обладают лучшей вариативностью, поскольку могут подсоединяться к нескольким отопительным системам и выполнять обвязку нескольких тепловых контуров.

Характеристики комбинированных отопительных устройств по схеме «газ -электричество»:

  1. Минимальные габариты и возможность настенной установки.
  2. Низкий уровень электропотребления от сети.
  3. Низкий ценовой диапазон, поскольку отсутствует необходимость разделения топки и второй контур.
  4. Маломощные ТЭНы для создания диапазона температуры.

Дрова – газ

Очень экономичная схема с раздельными топками и двумя теплообменниками. Для нее потребуется специальное разрешение от газовой инспекции, поскольку конструкция твердотопливной части, не должна ухудшать работу газовой системы.

Она предусматривает разные топочные устройства и оснащена двухконтурной системой. Первый для нагрева теплоносителя отопления, а второй – ГВС. Современные универсальные котлы, используют газогенерацию, что увеличивает время автономности до 12 часов.

Фото: 1remstroy.ru

Датчики контролируют температуру теплоносителя и при снижении ее ниже минимальной величины, подается сигнал на газозапорный клапан, который открывается, а газ поджигается с помощью пьезорозжига. При падении давления газа ниже допустимого уровня, клапан закрывается, а его поступление прекращается, с подачей звукового сигнала.

Водяное отопление

Использовать воду как теплоноситель для отопления начали в конце 18 века. Французский инженер Боннеман создал обогреваемый инкубатор с естественной циркуляцией жидкости. В России до 1917 года такую систему могли позволить себе лишь богатые люди и доходные дома. Остальные жители для обогрева использовали дровяную или угольную печь.

Сейчас вода или химические жидкости — наиболее распространенный теплоноситель в отопительных системах как многоквартирных, так и частных домов.

Вода обладает максимальной теплоемкостью среди всех известных веществ — 4,18 Дж/гК. Медленно нагреваясь, она так же медленно отдает энергию окружающему пространству. Это самый эффективный тепловой аккумулятор, который сглаживает перепады температуры в масштабах планеты.

Вода или антифризы, нагретые газовым котлом, движутся по трубам к приборам отопления, где передают тепло окружающему пространству посредством излучения. В процесс включается перенос энергии конвекцией между нагретыми слоями воздуха.

Системы отопления с жидким теплоносителем отличают:

  • длительный срок эксплуатации;
  • возможность использования различных видов топлива в универсальных котлах;
  • долгое сохранение тепла в помещении при остывании воды в радиаторах;
  • равномерный прогрев батарей;
  • простое обслуживание.

Недостатки водяных систем:

  • монтаж трубопровода и радиаторов достаточно трудоемок;
  • при перерывах в работе зимой трубопровод может повреждаться;
  • в открытых системах, где вода испаряется в расширительных баках, требуется регулярная подпитка;
  • длительное присутствие воды вызывает коррозия металлических деталей, выпадение нерастворимого осадка;
  • при перепадах давления образуются воздушные пробки.

Некоторые недостатки устраняют применением дистиллированной воды или антифриза. Это приводит к удорожанию эксплуатации, но предохраняет от поломок и образования течей.

1 Описание оборудования

Популярность автономных отопительных котлов на газе объясняется доступностью и дешевизной этого вида топлива. Сегодня многие посёлки и районы индивидуальной застройки имеют центральное газоснабжение, что даёт возможность домовладельцам полностью решить проблемы с обогревом строений. Использование природного газа позволяет сократить затраты на отопление частного дома в 2 раза по сравнению с твердотопливными установками.

Схема отопления и водоснабжения от газового котла станет отличным выбором для частного дома с круглогодичным проживанием. Это наиболее экономичный вариант, который одновременно решит проблемы с горячей водой и обогревом. При этом стоимость такого оборудования с двумя контурами будет ниже, чем приобретение по отдельности газового котла и электрического бойлера.

Создание проекта газовой отопительной системы

На этапе самостоятельного проектирования отопительной системы частного дома важно учесть все даже мельчайшие детали, которые напрямую будут влиять на эффективность и экономичность газового отопления

  1. Количество котлов и их суммарная мощность.
  2. Определение мощности циркуляционного насоса достаточной для обогрева всего дома.
  3. Наличие в доме тёплых полов.
  4. Составление схемы газовой системы отопления с учётом потребителей горячей воды.
  5. Наличие нескольких этажей в строение.

Только заблаговременно учитывая все особенности дома можно рассчитать систему отопления с максимальной эффективностью, которая удовлетворит все потребности домовладельца и его родственников.

Проектирование и монтаж газового отопления

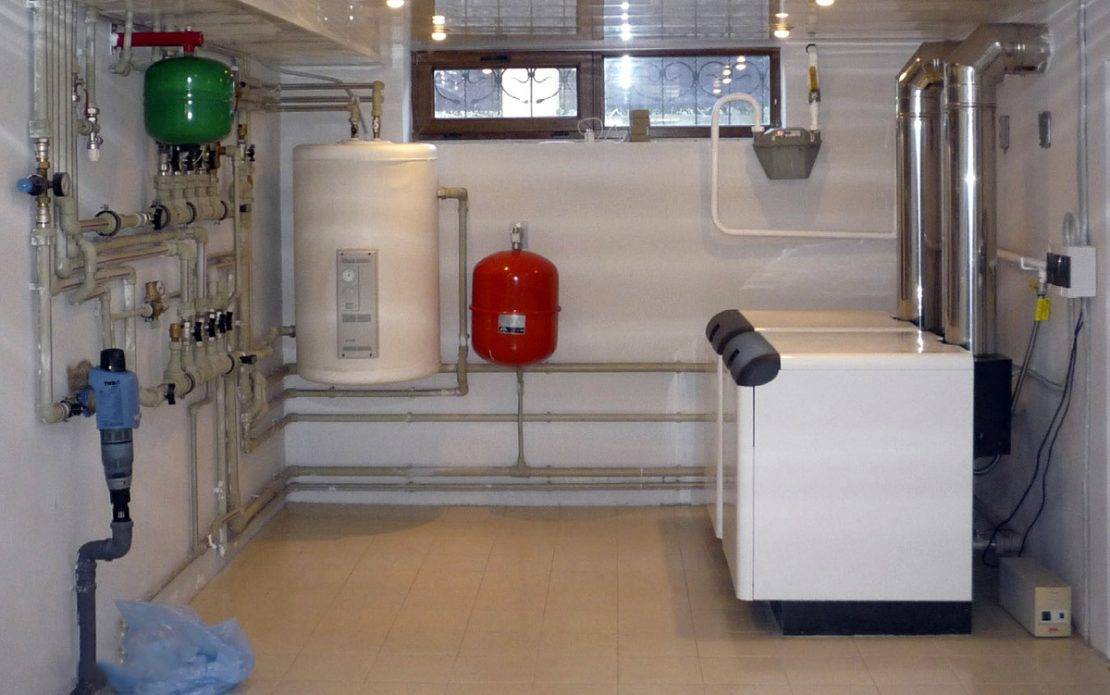

Одно из главных требований к котельной с газовым котлом – правильная вентиляция.

Прежде чем приступать к активным действиям, для системы отопления разрабатывают специальный проект с учетом особенностей дома. Если монтаж системы отопления в частном доме и мелкие работы можно выполнить самостоятельно, то проектирование – это тот этап, на котором не стоит экономить. Проектирование позволит рассчитать характеристики оборудования, сократить затраты на расходники и материалы, высчитать окончательную стоимость работ и монтажа. Проект включает:

  • эскиз;
  • технико-экономическую разработку;
  • составление монтажных схем;
  • составление рабочего проекта.

На итоговые данные влияет толщина стен, высота потолков, состояние окон, число проживающих в доме, наличие и площадь теплых полов, количество санузлов.

Действия по этапам

Порядок действий выглядит следующим образом:

  1. Составление и утверждение проекта и учредительных бумаг. Газовая служба дает добро на установку лишь после предоставления проекта котельной, контракта с монтажной бригадой, требуется также заключение договора о полномочиях и ответственности сторон. Чаще всего газовщики отвечают за подведение газа, а проект, установка и сервис осуществляет обслуживающая организация.
  2. Покупка газового оборудования, комплектующих и расходных материалов. Проект хоть и выдвигает требования к оборудованию, но ценовую категорию выбирает покупатель. Чрезмерная экономия может повлечь дополнительные траты или ремонт.
  3. Врезка в газопровод и подключение дома к общей линии.
  4. Установка и подключение котла к системе.
  5. Подача теплоносителя в систему, выполнение пробных запусков и проверки.

Принципы работы

  • Жидкостная система. С помощью газового котла нагревается жидкий теплоноситель, который доставляется в комнаты по трубам в радиаторы (батареи), устанавливаемые под окнами. Дом отапливается по внешнему контуру. Теплоноситель долго нагревается и остывает, поэтому для протопки дома потребуется значительное время.
  • Воздушная система. С помощью теплогенератора в котельной нагревается воздух, который посредством воздуховодов подаётся прямо в обогреваемые помещения (как правило, через отверстия в полу).

Радиаторов и труб в комнатах нет. Пройдя через комнаты, воздух отводится через специальные вентиляционные решётки.

Основная часть нагретого воздуха циркулирует внутри здания, но часть обновляется. В подобную систему можно встроить очистку, увлажнение и кондиционирование воздушных масс. При работе на газе она полностью автоматизируема.

Каким может быть газовое отопление

Для отопления можно использовать два вида газа — магистральный и сжиженный. Магистральный газ под определенным давлением подается по трубам к потребителям. Это единая централизованная система. Сжиженный газ может поставляться в баллонах разной емкости, но обычно в 50 литровых. Также его заливают в газгольдеры — специальные герметичные емкости для хранения этого вида топлива.

Примерная картина по стоимости отопления разными видами топлива

Более дешевое отопление — с использованием магистрального газа (не считая подключения), применение сжиженного газа лишь чуть дешевле чем использование жидких видов топлива. Это общая статистика, но конкретно надо считать по каждому региону — цены отличаются значительно.

Водяное отопление

Традиционно в частных домах делают водяную систему отопления. Она состоит из:

  • источника тепла — в данном случае — газового котла;
  • радиаторов отопления;
  • труб — соединяющих котел и радиаторы;
  • теплоносителя — воды или незамерзающей жидкости, которая движется по системе перенося тепло от котла.Схема водяного газового отопления для частного дома.

Это самое общее описание системы водяного газового отопления частного дома, ведь есть еще немало дополнительных элементов, обеспечивающих работоспособность и безопасность. Но схематично — это основные компоненты. В данных системах котлы отопления могут быть на природном или сжиженном газе. Некоторые модели напольных котлов могут работать с двумя этими видами топлива, причем есть такие, которые даже не требуют замены горелки.

Воздушный (конвекторный) обогрев

Кроме того сжиженный газ также может использоваться как топливо для специальных конвекторов. В этом случае помещения отапливают нагретым воздухом, соответственно отопление — воздушное. Не так давно на рынке появились конвектора которые могут работать от сжиженного газа. Они требуют перенастройки, но могут работать и на этом виде топлива.

Газовые конвекторы хороши, если надо быстро поднять температуру в помещении. Они начинают прогрев помещения сразу после включения, но также быстро он перестают греть — как только выключаются. Еще один недостаток — они сушат воздух и выжигают кислород. Потому в помещении требуется хорошая вентиляция, зато нет необходимости ставить радиаторы и сооружать трубопровод. Так что и в этом варианте есть свои плюсы.

3 Оптимальная схема разводки

В зависимости от показателя мощности отопительной установки, площади и этажности дома может различаться схема разводки теплового контура. Их принято разделять на несколько основных параметров:

  • в зависимости от типа разводки она может быть лучевой, одно- и двухтрубной;
  • по направлению — горизонтальной и вертикальной;
  • в зависимости от числа контуров — одно- и двухконтурной;
  • по типу циркуляции — естественной или принудительной.

В идеале выбор схемы газового отопления в частном доме должен выполнять специалист, обладающий большим практическим опытом работы. Только так можно будет обеспечить максимально возможную эффективность теплогенератора и отсутствие проблем с обогревом.

Схема формирования водяного отопления с газовым котлом

Система газового отопления в частном доме с водяным теплоносителем состоит из основных и вспомогательных элементов:

  • водонагревательный одно-, двухконтурный котел;
  • полипропиленовых или металлических труб, фитингов;
  • байпасов, с помощью которых осуществляется отключение отдельных батарей от сети;
  • радиаторов из чугуна, биметалла, алюминия, стали;
  • расширительного бака;
  • контролирующей и запорной арматуры.

Система безопасности есть на каждом газовом котле, и состоит из электромагнитного клапана, термопары, соединенных проводами между собой. Если модуль работает нормально, спай термопары нагревается запальником, по обмотке электроклапана транспортируется электроток, поддерживая клапан в открытом положении. Если термопара остынет, электромагнитный клапан перекроет подачу газа.

По схеме присоединения батарей газовая система отопления частного дома может быть одно-, двухтрубной:

  1. В однотрубной сети трубопровод один, подключение батарей последовательное, поэтому в крайний по схеме радиатор теплоноситель подается уже остывшим. Проблему нагрева батареи решает увеличение количества секций или монтаж двухтрубной сети.
  2. В двухтрубной магистрали в каждый радиатор присоединяется 2 трубы – одна на подачу, вторая – на обратку. Плюс в равномерности прогрева каждого радиатора, вне зависимости от степени удаления от котла и возможность установки режима прогрева на радиаторах. Минус в увеличенном расходе материалов – все элементы и детали кроме котла придется покупать в двойном количестве.

Основные особенности и различия:

  • По типу циркуляции различается сеть с гравитационной и принудительной циркуляцией. В первом случае вода течет самотеком, для чего трубы выкладываются с определенным уклоном в сторону магистрали обратки, во втором применяется насос циркуляционный. Минус принудительной сети – энергозависимость, плюс в увеличенном КПД – теплоноситель циркулирует с большей интенсивностью, потому комнаты прогреваются быстрее.
  • Если применяется двух и более контурная система отопления с газовым котлом, схема дополняется гидрострелкой. Это устройство предупредит перепады давления в магистрали и убережет оборудование от гидроударов.
  • Расширительный бак может быть открытым и герметичным. Если сеть самотечная, хватит открытого бака, для принудительной циркуляции теплоносителя подходит только герметичное устройство.

Отсутствие насоса и других энергозависимых приборов делает сеть отопления автономной. Это обеспечивает стабильность работы при отключении электричества, но сниженную эффективность магистрали. Важный минус – теплоноситель в крайние радиаторы из стали или чугуна будет поступать охлажденным, поэтому необходимо нивелировать неравномерность прогрева дополнительными секциями.

Есть вариант формирования комбинированной сети, где циркуляционный насос врезается в магистраль через байпас и подключается при необходимости быстрого прогрева помещения. Как только воздух в комнате нагревается, насос выключается, и теплоноситель продолжает циркулировать самотеком. Такой вариант удобен небольшими дополнительными расходами на электроэнергию, но снижением затрат на энергоносители за счет оперативного прогрева комнаты.

№5. Схемы газового отопления загородного дома

Система газового отопления с котлом работает достаточно просто: теплоноситель нагревается, получая теплоту от сгорания газа, циркулирует по трубам и радиаторам и возвращается в котел уже остывшим. Циркуляция теплоносителя по системе может быть:

  • принудительной;
  • естественной.

Естественная циркуляция осуществляется за счет использования расширительного бака, который крепят в самой высокой точке дома, и обеспечивается разницей плотности горячей и холодной воды: нагретая вода с меньшей плотностью вытесняется более холодной водой вверх. Поднявшись в верхнюю точку отопительной системы, нагретая вода самотеком поступает во все радиаторы и трубы отопления, а когда возвращается в котел, она уже имеет меньшую плотность. Цикл повторяется

Для осуществления естественной циркуляции важно, чтобы котел был ниже радиаторов, и чем больше разница в уровне, тем лучше. Горизонтальные участки труб выполняют под наклоном, чтобы обеспечить более высокую скорость стекания горячей воды к радиатору, и холодной – к котлу

Кроме того, лучше брать полипропиленовые трубы с намеренно завышенным диаметром, и чем меньше будет изгибов и поворотов, тем лучше.

Принудительная циркуляция осуществляется при помощи насоса, причем у некоторых современных котлов он уже встроен. Установка насоса позволит решить массу проблем и поставить котел в любом удобном месте, пренебречь наклоном труб, но обернется более высокими счетами за электроэнергию. Ничто не мешает пользоваться преимуществами обоих систем: можно использовать насос, когда есть электричество, а вот когда с ним возникнут перебои, – положиться на естественную циркуляцию.

Новое поколение аппаратов АГВ

АОГВ-23,2-1

Основная модель, которая производится на российских заводах — это АОГВ-23,2-1 (аппарат отопительный газовый бытовой). Он предназначен для обогрева домов площадью 140-200 квадратных метров. Есть аппарат с меньшей мощностью, предназначенный для обогрева площадей 100-140 м2. По виду эти две марки практически ничем не отличаются друг от друга.

Не так давно производители стали предлагать новую комбинированную модель АКГВ—23,2-1 с водяным контуром. Этот агрегат можно использовать и для обогрева дома, и для организации снабжения горячей водой. Изменилась и его начинка. Вместо трубы, проходящей внутри котла, производители стали устанавливать три стальные секции. Они изготовлены способом штамповки и полые внутри. Секции смонтированы вертикально, соединяясь в один дымоход, по которому продукты сгорания газа поступают в отдельную дымоходную трубу.

Самое удивительное, что нагрев воды для бытовых нужд происходит с помощью змеевика, который опоясывает весь контур внутри котла. По нему проходит вода, которая используется для быта. А в самом котле нагревается вода для отопления. Отличный аппарат, так сказать, два в одном. Кстати, змеевик изготавливается из медной трубы.

В комплект новой модели добавлена инжекционная горелка, обеспечивающая эффективное сгорание газа без остатка. Этот вид горелки прекрасно работает даже в том случае, если давление газа в трубопроводе падает.

АКГВ—23,2-1 с водяным контуром

Особый разговор об автоматике нового АГВ. Это уникальная система, которая полностью контролирует весь процесс нагревания воды. Состоит блок автоматики из:

  • Термодатчика, контролирующего температуру воды;
  • Электромагнита, отвечающего за управление главным клапаном подачи газа;
  • Термопары, которая установлена около запальника. Она нагревается от постоянно горящего факела, тем самым создавая в цепи электрический ток. А ток является гарантом того, что клапан подачи газа будет всегда открыт;
  • Датчика тяги, который монтируется в дымоходе и контролирует эффективную тягу трубы.

В общем, блок автоматики никогда не даст возможности сыграть с вами злую шутку, если вдруг собьется один из показателей эффективной работы котла. Ни пожара, ни утечки газа не случится. Самое главное, чтобы автоматика была правильно отрегулирована.

Читайте далее:

Отопление углем — старый и проверенный способ обогрева

Воздушное отопление коттеджа — принцип работы и преимущества

Малоизвестные новые технологии в отоплении

Схема отопления частного дома — разбираем все по мелочам

Отопление дома без газа — альтернативные варианты

Требования к месту расположения котла

В инструкции по монтажу производители обычно указывают минимально необходимые зазоры и расстояния, необходимые для нормального обслуживания или ремонта котлоагрегата. Например, такие требования предъявлены в паспорте известного Buderus Logamax U072-18K (см. фото ниже).

Требования к расстояниям в инструкции газового настенного Buderus Logamax U072-18K.

Минимальные расстояния часто отличаются в зависимости от модели, но в среднем необходимо рассчитывать:

  • зазор между котлом и стеной в 2 см (обычно обеспечивается стандартным креплением);
  • свободное пространство в 1 метр перед лицевой панелью котла;
  • свободное пространство в 80-150 см слева и справа от котла;
  • расстояние в не менее, чем 150 см до потолка;
  • деревянная стена должна быть изолирована негорючим материалом или металлическим листом толщиной не менее 3 мм;
  • стена должна выдерживать нагрузку от 35-70 кг (в зависимости от модели), в противном случае ее необходимо укрепить.

Способы разводки

Способы разводки отличаются у жидкостных и воздушных систем.

Жидкостные

Основных схем по вариантам перемещения воды две:

  1. с естественной циркуляцией жидкого теплоносителя;
  2. с его принудительной циркуляцией.

Первый вариант используют для одноэтажных домов с контуром не больше тридцати метров. Если протяжённость труб больше, требуется насос для циркуляции.

А также имеется несколько различных схем разводки труб:

  • в одну и две трубы;
  • горизонтальная и вертикальная.

Двухтрубное отопление позволяет выключать в доме часть батарей. Горизонтальная схема даёт возможность выключить отопление на целом этаже.

Фото 3. Схема разводки жидкостной системы с естественной циркуляцией, которая применяется обычно в небольших частных домах.

Воздушные

По способам циркуляции воздушных масс, есть:

  • прямоточная схема;
  • рециркуляционная схема.
  • схема с частичной рециркуляцией.

Рециркуляционная схема, в свою очередь, бывает:

  • с естественным перемещением воздуха;
  • с принудительным движением при наличии приточно-вытяжной вентиляции.

Прямоточная схема использовалась для отопления зданий первоначально, весь горячий воздух выводился из дома, что крайне неэкономно. Рециркуляционная схема, напротив, сохраняла нагретый воздух внутри здания, несколько раз прогоняя его через теплогенератор. Это экономно, но негигиенично, так как воздух не обновляется.

Сегодня чаще всего используется схема с частичной рециркуляцией, когда нагретый воздух курсирует внутри дома, частично обновляясь извне.

Автономное отопление газом: принцип действия

Такая система отопления жилых объектов функционирует самостоятельно вне зависимости от работы внешних инженерных систем. Наиболее экономичный вариант автономного теплоснабжения — использование природного газа в качестве энергоносителя. Порядок передачи газового топлива к источнику отопления может быть от магистрального газопровода и от групповой газобаллонной установки либо газгольдера. Востребованность данного типа обогрева объясняется простотой монтажа котельного и сетевого оборудования и разумной ценой, по сравнению с иными альтернативными видами топлива.

Газ поступает в горелочное устройство, где поджигается пьезозапальником. В процессе горения он выделяет тепловую энергию, которая передается через стенки внутренних поверхностей нагрева котла, от теплообменного аппарата к теплоносителю, циркулирующего от котла к радиаторам по трубной системе. Существует два варианта циркуляции теплоносителя — естественная (гравитационная) и принудительная с использованием электронасоса.

Критерии, по которым подбираются автономные системы теплоснабжения, зависят от вида используемого газа. При использовании сжиженного газа схема более сложная и дорогостоящая, поскольку потребуется установить оборудование для безопасного хранения газа с запасом не менее 10 дней, а в последующем организовать постоянный подвоз сжиженного топлива.

Чертежи и расчёты

Чтобы сварить котёл, воспользуйтесь готовыми чертежами. Изобретать велосипед в этом случае не нужно. Воспользуйтесь уже проверенными методами и способами. Их не так много, как кажется.


Для постройки используйте чертёж газового котла с размерами и особенностями исполнения

Чтобы котёл мог создать в доме было тепло и уют, необходимо произвести точный расчёт его объёма. Самый простой способ расчёта исходит из предположения, что на каждые 10 квадратных метров площади требуется 1 кВт энергии. К полученному результату прибавляют ещё 10 процентов, чтобы создать небольшой запас для обеспечения более комфортного режима работы котла. Например: для дома площадью 80 квадратных метров за час необходимо 8 кВт энергии. Ещё 800 Вт про запас, итого — 8,8 кВт за 60 минут. За сутки израсходуется чуть более 211 кВт.

Но ведь киловатты — это ещё не объём.

Чтобы подсчитать, какой объём котла необходим для отопления конкретного дома, нужно количество энергии, потребляемое котлом за сутки, разделить на его теплотворную способность. Возвращаясь к нашему примеру, получаем: 211/6,55=32,2. Значит, в доме площадью 80 м2 необходим котёл объёмом 33 литра (округляем в большую сторону).

Устройство и принцип работы

Сравнение АГВ с самоваром, которое встречается в некоторых описаниях, хоть и несколько утрировано, но не лишено оснований.
Устройство представляет собой большой стальной цилиндр с водой, в который вмонтирована труба. В этой трубе горит газ, нагревая воду. Котел оборудован автоматическими системами управления.

Главное преимущество АГВ в том, что оно не требует электропитания.

Модернизированные варианты

В модернизированные газовые котлы устанавливаются полые вертикальные секции (обычно не более трёх), соединяющиеся на выходе в один дымоход. К нему монтируется дымоходная труба диаметром не менее 135 мм, выводящая дым на улицу. Примером такого водогрейного устройства является АОГВ-23,2-1.

Два в одном

Совсем новые модели способны нагревать и проточную воду для хозяйственных нужд. Например, АКГВ—23,2-1. По окончании отопительного сезона система отключается от котла при помощи запорной арматуры, и он работает только на нагрев воды. Последние модели таких устройств имеют две независимые камеры сгорания.

В итоге АГВ используются и для отопления дома, и для горячего водоснабжения, как и новейшие двухконтурные котлы. Такое разнообразие позволит пользователю выбрать наиболее подходящую модель.

Дымоход котла АГВ.

Выбор типа газоснабжения

Чтобы обустроить автономное газовое отопление, нужно обеспечить поступление газа в нагревательное оборудование. Для этих целей можно использовать газ из магистралей или баллонов. При использовании сжиженного газа целесообразно обустроить газгольдер для хранения топлива.

Магистральный газ состоит из метана, а его сжиженная разновидность является смесью бутана и пропана. Сжиженное топливо транспортируется в баллонах и может храниться в газгольдерах, где давление доходит до 18 атм.

Если в населенном пункте нет магистрального газа, то АГВ отопление делают на сжиженном топливе. Поскольку в одном баллоне помещается до 50 л такого горючего, менять емкости придется каждые три дня. В газгольдер можно вместить до 20 кубометров топлива, поэтому его использовать намного выгоднее. При расчете объема емкости учитывают, что газ будет потребляться и на бытовые нужды (камин, плита).

Отопление дома газом из газгольдера имеет такие особенности:

простота использования;
в системе поддерживается постоянное давление газа;
важно не забывать периодически пополнять хранилище;
вся конструкция устанавливается в течение трех суток;
время от времени важно проверять безопасность газгольдера (для этого приглашают специалистов);
для таких систем подойдут универсальные модели котлов или агрегаты, работающие на сжиженном газе.

Газовое отопление с помощью камина

Цена устройства газового камина сравнима с его дровяными и электрическими аналогами, но стоимость такого отопления дома намного ниже.

Преимущества каминного отопления на газу:

  • не нужно постоянно вычищать золу, как при использовании дровяного камина;
  • не придется контролировать работу топки;
  • не нужно колоть дрова.

В зависимости от типа установки газовые камины бывают островные, пристенные и встраиваемые. Их внутреннее устройство с точностью повторяет газовый котел, у них есть автоматика, горелка и камера сгорания.

Отличия есть в принципах отопления дома. Отопление при использовании нагревательного котла происходит за счет подогрева теплоносителя, а нагревание дома от камина осуществляется за счет конвекции воздуха в районе лицевой панели и корпуса. Они нагреваются за счет горения топлива внутри прибора.

Процесс проектирования газового отопления для частного дома

Процесс проектирования газового отопления для частного дома – дело серьезное и важное для последующего поддержания комфортной температуры в помещении. Ответственный и продуманный подход позволит жить в теплом помещении, получая максимальную отдачу от теплоносителя по приемлемой стоимости

Рассмотрим основные схемы и типы разводки для выбора оптимального варианта.

Схема отопительной системы

Выделяют две схемы отопительной системы по принципу циркуляции – самотечную, или естественную, и принудительную. Каждая из этих схем работает на любой разводке, что позволяет их применять в различных условиях эксплуатации.

Самотечная система работает за счет движения теплоносителя под физическим воздействием повышения температуры и различной плотности холодной и подогретой воды: горячая вода по стояку поступает к вышестоящему радиатору второго этажа, отдает тепло и под воздействием законов физики опускается к радиатору первого этажа, отдает оставшееся тепло, и уже значительно остывшая вода направляется в котел на подогрев. Данная схема проста, но имеет особенности:

  • ее установка предпочтительна в доме, где два и более этажа;
  • стояки должны располагаться вертикально;
  • для стояка нужна труба диаметром не менее 3,2 см, а диаметр других труб системы – от 2 см, причем больший диаметр обеспечит лучшую циркуляцию теплоносителя.

Кроме того, следует учесть, что при одинаковой площади обогрева самотечная система потребует объема воды, примерно троекратно превышающего объем воды, необходимый для обеспечения работы принудительной схемы за счет применения труб большого сечения.

В некоторых случаях вода при перегреве котла может чрезмерно нагреться и сильно повредить соединительные пластиковые трубы, во избежание этого рекомендуется устанавливать трубы из металла, стоимость которых значительно выше пластиковых. Главные достоинства этой схемы – высокая инертность естественной системы (погасший котел не является помехой дальнейшей циркуляции горячей воды, которая будет отдавать тепло, и температура помещения будет медленно понижаться в течение длительного времени), а также полноценная работа системы без электроэнергии.

Схема принудительной циркуляции включает специальный насос, который устанавливают возле котла на обратной подаче воды, чтобы его составляющие не испортились от горячего теплоносителя. Данная система не требует определенных правил монтажа, выбора уклона и определенного диаметра труб, встроенное нагнетающее устройство мощностью от 100 Вт практически бесшумно подает теплоноситель во все радиаторы помещения, обогревая его, при этом требует значительно меньшего расхода газа на обогрев воды по сравнению с самотечной схемой. Система принудительной циркуляции более компактна в исполнении, однако она энергозависима и перестает функционировать при отсутствии электроэнергии.

Типы разводки

Для частных домов применяются два типа разводки:

  • однотрубная разводка представляет собой проектировку и установку одной трубы, которая будет поставлять воду в радиатор и отводить ее далее по системе, постепенно обогревая все здание. Такой вариант отопления применим для небольших домов с малым количеством комнат, поскольку каждый последующий радиатор прогревается хуже предыдущего: горячий теплоноситель существенно охлаждается в процессе работы, и последняя батарея часто бывает еле теплой. Данная система должна иметь качественные радиаторы, потому что выход из строя одного не дает функционировать следующим. Эта разводка проста, и ее монтаж возможно осуществить самостоятельно, но следует учитывать, что в последних комнатах температура будет гораздо ниже, чем в тех, где поступает максимально нагретая вода.
  • двухтрубная – представляет собой разводку, в которой одна труба подает нагретый теплоноситель во все радиаторы домовладения, а отводящая труба принимает остывшую воду и поставляет ее в котел на подогрев. Предусмотрев установку кранов при монтаже всех радиаторов, возможно их индивидуальное отключение без остановки работы всей системы, а также регулирование и установка определенной температуры в каждой комнате дома. Данная разводка обеспечивает равномерный обогрев всех радиаторов, однако требует профессиональной установки и большого количества расходных материалов при ее монтаже.
