Бубафоня своими руками

Схемы и чертежи

Для изготовления бубафони своими руками можно взять готовый чертеж или самостоятельно рассчитать размеры.

1. Соотношение диаметра и высоты котла должно колебаться от 1:3 до 1:5. В излишне широкой камере топливо по краям плохо горит, а в слишком узкой все тепло, буквально, улетает в трубу.
2. Оптимальной толщиной стенок считается промежуток от 4 до 6 миллиметров. Недостаточно толстый металл быстрее остывает, снижает КПД отопителя, а при высоких нагрузках и вовсе может прогореть.
3. Не менее важен размер блина-воздухораспределителя. Наиболее эффективными признаны устройства, где зазор составляет 5% от диаметра.
4. Толщина распределителя должна быть обратно пропорциональна внутренним размерам котла: чем шире котел, тем тоньше диск. Тяжелый узел придавит огонь, а легкий не сможет создать необходимое давление. Приблизительные расчеты такие: для печи с внутренним диаметром 300 мм требуется диск толщиной около 10 мм. Если диаметр на 100 мм больше, то диск следует брать на 2 мм тоньше. При этом, минимальная толщина составляет 2,5 мм.
5. Для определения размеров швеллеров лучше воспользоваться готовой таблицей:

Внутренний D котла	Высота швеллеров
30 см	4 см
40 см	5 см
60 см	6 см
80 см	8 см

Для печей с другим внутренним диаметром можно самостоятельно вывести пропорцию.

Высота дымохода должна быть не менее 4,2-4,5 м. Короткая труба спровоцирует плохую тягу и огонь, что называется, «задохнется».

Как сделать «Бубафоню» из баллона

Чаще всего печи верхнего горения изготавливаются из старых пропановых сосудов с толщиной стенки 3 мм. Но есть проблема: пропан-бутановая смесь тяжелее воздуха и самостоятельно покидать резервуар не желает. То есть, в баллоне наверняка сохраняется небольшой остаток горючего газа, который может вспыхнуть при разрезании металла болгаркой.

Чтобы избежать вспышки либо взрыва, крышка баллона отрезается по следующей схеме:

1. Уложите металлический сосуд на землю, откройте вентиль, затем выверните его газовым ключом.
2. Пользуясь шлангом, заполните баллон водой, чтобы вытеснить пропан. Потом забейте в отверстие деревянный чоп.

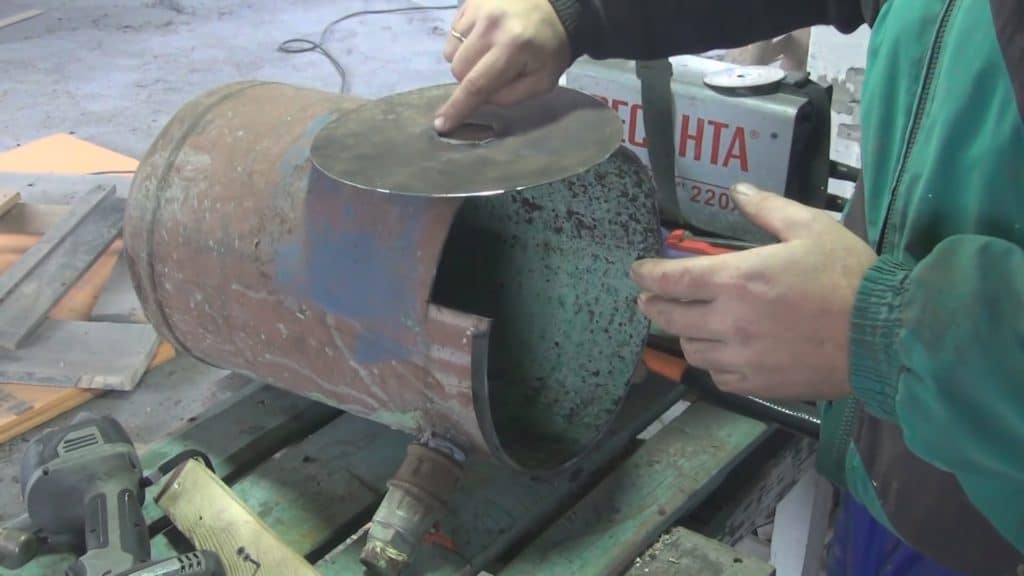

3. Аккуратно отрезайте крышку по сварному шву болгаркой. Когда из прорези потечет вода, поверните резервуар и продолжайте работу.

Сначала разметьте и вырежьте в нижней части сосуда проем под дверцу зольника, сверху – дымоходное отверстие. Дальнейший порядок изготовления печки «Бубафоня» своими руками выглядит так:

1. Смастерите из арматуры или уголков колосники точно под внутренний размер топливника. Установите решетку внутри баллона.
2. Замерив высоту от колосников до крышки, определите ход поршня. Отрежьте воздушную трубу по этому размеру плюс запас 30 см.
3. Изготовьте поршень. Сделайте диск с отверстием, приварите воздуховод и распределители из стальной полосы 40 х 4 мм или уголка 45 х 45 мм. Установите на торце трубы заслонку.
4. По центру снятой крышки сделайте отверстие Ø60 мм под воздуховод, который должен входить с минимальным зазором. Для удобства к крышке можно приварить ручки, а для герметичности – стальную полосу вокруг корпуса.
5. Изготовьте дверцу зольника и ее обрамление. Установите запорную рукоятку.
6. Приделайте патрубок дымохода. Можно приварить прямой кусок трубы или отвод 90° кверху.
7. Вставьте груз в топливник, закройте крышку. «Бубафоня» готова.

Схема подключения печи к дымоходу стандартная – подсоединяем горизонтальный участок и выводим наружу. Прокладывать трубопровод прямо сквозь крышу, как принято делать в бане, крайне нежелательно. При медленном горении в дымоходе «Бубафони» может выделяться конденсат, да и чистить вертикальную трубу неудобно.

Как сделать печь своими руками

Изготовление печи своими руками

Для изготовления печи используют водогазопроводные трубы большого диметра, газовые баллоны, старые стальные бочки. Толщина стенки труб должна быть не менее 2,5 мм. Для проведения сборочных работ понадобятся следующие материалы и оборудование:

• Сварочный аппарат, электроды, щиток;
• УШМ (болгарка);
• Молоток;
• Ножовка по металлу;
• Электрическая дрель и другие.

Кроме инструмента обязательным требованием является наличие навыков сварщика. Ряд операций удобно проводить с применением газорезки.

Простейший метод – изготовление печи из баллона или старой толстостенной бочки. По сути топка уже готова. У газового баллона срезается верхняя сферическая часть (болгаркой по существующему стыку). Затем по периметру среза приваривают стальную полосу, которая будет являться юбкой. Диаметр юбки должен быть чуть больше диаметра баллона. В крышке по центру вырезается отверстие, соответствующее наружному размеру трубы воздуховода. Для удобства обслуживания на крышку привариваются ручки из гнутого металла. Крышка готова.

На следующем этапе изготавливается поршневой узел. Из листа расчетной толщины вырезается круг. К кругу по центру приваривается труба воздуховода. После этого по центру вырезают отверстие, соответствующее внутреннему диаметру трубы. На нижнюю плоскость монтируются элементы воздушных каналов – уголки, швеллеры, гнутые полосы. Поверх полос устанавливается отбойник с отверстием. Наружный размер отбойника должен немного превышать диаметр воздуховода. В отбойнике просверливают отверстие по центру. К верхнему концу воздуховода прикрепляют регулирующую заслонку. Механизм готов к использованию.

Изготовление бубафони из бочки имеет аналогичный алгоритм. Крышка изготавливается другим способом. Болгаркой обрезают крышку бочки по окружности с участком корпуса. Боковые стенки крышки разгибают молотком на расширение. Кромку бочки подгибают внутрь. Приваривают ручки, прорезают отверстие – крышка готова.

Стоит отметить, что бочки для создания печек применяются редко. Они имеют малую толщину стенки, при сварке их сильно ведет. Соотношение диаметра и высоты у бочек не оптимальны для правильного горения. Срок службы таких печей невелик.

В случае применения в качестве основы трубы дно ее заваривается встык листом металла. Крышка также изготавливается из стали повышенной толщины.

На последнем этапе монтируют патрубок дымохода. В боковой поверхности вырезается отверстие и приваривается патрубок расчетного диаметра. Длина патрубка принимается 400 – 500 мм.

Основные элементы конструкции готовы. Кроме них изготавливают дополнительные элементы – ограждение корпуса, ножки печи, зольник. Зольник делают из металла – вырезают круг чуть меньше, чем диаметр топки. По периметру монтируется бортик из стальной полосы. К кругу приваривается арматура или труба малого диаметра. Зольник устанавливают под поршень, арматура проходит через воздуховод. После снятия поршня зольник поднимают за арматуру (трубу). Некоторые умельцы монтируют вместо зольника дверцу в нижней части.

Печной фундамент для бубафони заливают по ленточному типу (в монолит). Отрывается приямок глубиной 40 – 50 см, заливается бетонным раствором. После застывания на фундамент выкладывается площадка из огнеупорного кирпича. Низ печи имеет высокую температуру и простой бетонный фундамент постепенно разрушится.

Конструктивные особенности бубафони

Итак, как уже говорилось выше, сделать бубафоню своими руками – не проблема. Главное – разобраться в ее конструкции и понять принцип работы печки. На фото ниже показана схема расположения основных элементов агрегата. То есть, это емкость, она же корпус печи, в которую закладывается топливо. Чтобы происходит пиролиз, необходимо создать условия, при которых в зону горения будет подаваться минимальное количество воздуха. Это будет обеспечивать труба, которая будет проходить сквозь верхнюю крышку бубафони. Крышка плотно прилегает к корпусу прибора, здесь должна обеспечиваться полная герметичность.

Схема конструкции печи бубафоня

Чтобы пространство тления топлива в процессе сгорания последнего не увеличивалось, что может привести к возгоранию тех же дров или опилок, а этого нельзя допустить, необходимо установить поверх топки какой-то груз, который будет опускаться по мере сгорания топлива и выдерживать необходимый зазор между грузом и зоной тления. В качестве такого груза используется металлический блин, к которому с нижней стороны приварены металлические профили. Последние будут утяжелять груз и создавать тот самый необходимый зазор за счет своих размеров.

Этот утяжеленный блин соединен сваркой с телескопической трубой, по которой должен воздух проникать в зону горения печки. И между ними есть отверстие, которое позволяет воздуху проникать внутрь. И последний элемент агрегата бубафоня на опилках или дровах – это дымоход. Он обычно крепится к выходному патрубку, который устанавливается сбоку корпуса прибора.

Размеры корпуса и распределителя воздуха

Бубафоня – это печь длительного горения, поэтому в ней происходят сразу несколько сложных теплотехнических процесса. Но чтобы их добиться пришлось находить определенные чисто конструктивные решения. К примеру, процесс пиролиза происходит под грузов в виде блина. При этом пиролизные и дымовые газы проходят в камеру над грузом через зазор между блином и стенками корпуса печки бубафони. Зазор настолько мал, что дает возможность под гнетом происходить пиролизным процессам. То есть, сам пиролиз в плане эффективности возрастает, а соответственно растет и роль дожига над блином. Поэтому, если правильно собрать агрегат точно по чертежам Бубякина, то можно саму конструкцию уменьшить почти вдвое.

Правда, необходимо отдать должное, что температура тления и дожига требует особого отношения к материалам, из которых будет собираться печь бубафоня своими руками. Это на самом деле важная составляющая, от которой зависит долгосрочная эксплуатации нагревательного прибора. Металл должен быть достаточно толстым, чтобы его не покоробило и не повело. Поэтому чаще всего мастера используют для этих целей газовые баллоны. Изготовить печь бубафоня из газового баллона своими руками просто. Сам процесс сборки упрощается еще и тем, что баллон уже является готовой конструкцией корпуса нагревательного агрегата с толщиною стенки 6-8 мм.

Вариант элементов

Достоинства и недостатки

Твердотопливные печи Бубафоня отличаются простотой и неплохими характеристиками. Они избавляют пользователей от лишних хлопот с дровами, обеспечивая длительную подачу тепла в помещения. Давайте ознакомимся с их основными достоинствами:

Топливо в Бубафоне горит достаточно долго, хорошо прогревая помещение, однако, как только горение прекращается, печь очень быстро остывает.

• Длительное горение – от 6 до 20-24 часов (и даже больше). Все зависит от размеров используемого агрегата и качества используемого топлива;
• Простейшая конструкция – позволяет с легкостью собрать печь Бубафоня своими руками, используя подручные инструменты;
• Минимум регулировок – единственным регулятором является небольшая шиберная заслонка в трубе для подачи воздуха;
• Не требует электроэнергии – печь Бубафоня может работать в зданиях без электрификации;
• Надежность – если мы взглянем на схему данной печки, то мы обнаружим, что ломаться в ней практически нечему;
• Возможность работы на любых видах твердого топлива – вплоть до антрацита, характеризующегося максимальным тепловыделением.

Есть и некоторые минусы:

• Быстрая потеря температуры при затухании дров – теплу здесь просто негде аккумулироваться;
• Не самая красивая конструкция – в наибольшей степени это относится к самодельным агрегатам, которые часто собираются из старых газовых баллонов и бочек;
• Сложности в уходе – загрузка дров требует извлечения прижимного блина и тщательного очищения дна печки от золы и угольков;
• Необходимо заботиться об удалении сажи и конденсата – сажа чаще всего образуется при сжигании угля;
• Слишком интенсивное горение печи Бубафоня может привести к перегреву воздуха или теплоносителя (при использовании водяной рубашки) – поэтому самый минимальный контроль все-таки необходим;
• Возможность попадания дыма в помещение – это случается за счет эффекта обратной тяги, когда дым выходит через трубу для подачи воздуха.

Некоторые минусы довольно серьезные, но с ними придется мириться. Например, для более легкого удаления конденсата рекомендуется поработать над дымоходом, а для того чтобы дать тяге правильное направление, следует установить в системе дутьевой вентилятор с регулировкой скорости вращения.

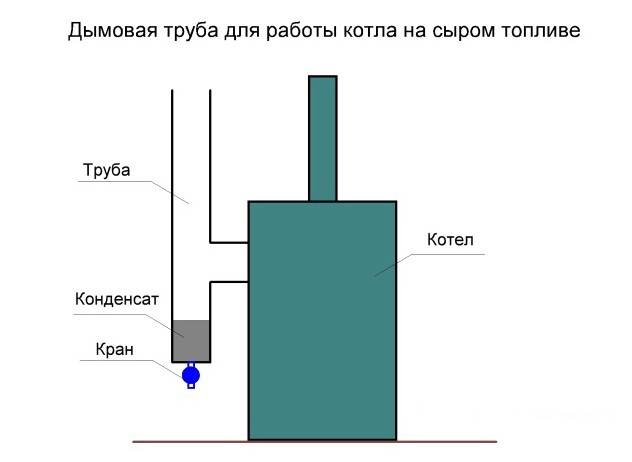

Самый простой способ сбора конденсата – сделать дымоход с вертикальным отводом вниз. Дым будет уходить в верхнюю часть, а конденсат будет собираться в нижней части, оснащенной краном для слива.

Это интересно: Импрегнированная древесина

Принцип действия печи «Бубафоня»

Бубафоня – это одна из вариаций на тему печей длительного горения. Она состоит всего из трёх сварных частей. Загрузочного бака, в котором дрова прижимаются по мере прогорания подвижным поршнем с грузом.

Процесс горения происходит на небольшом по вертикали участке.

В отличие от фабричной модели, где воздух для горения подаётся по телескопической трубе с распределителем, в модели Бубякина труба цельная и делать её и обслуживать гораздо проще. Для её свободного хода в съёмной крышке делается отверстие. Микронные точности зазоров не нужны – главное, чтобы шток свободно ходил вверх-вниз, а в щель будет проникать немного воздуха, который пригодится для процесса дожига в печи. Сама же крышка должна одеваться плотно.

Чертеж печи Бубафоня с размерами

Также заводские модели обладают сложным для воспроизведения подогревом поступающего воздуха. Если воздух не наберёт 400°С, КПД устройства резко падает. В самодельной печи это достигается при помощи увесистого блина с оребрением по нижней поверхности. Поршень своим весом так уплотняет прослойку, в которой идёт горение, что воздух успевает достаточно нагреться, пока преодолевает путь в несколько сантиметров. Узел не только сохранил КПД на высоком уровне, но и позволил избавиться от обратного горения, а также почти в 2 раза уменьшить высоту печи.

Отток отработанных газов происходит просто в щель между тяжёлым поршнем и стенкой котла, а далее в отводной патрубок, и дымоход.

Бубафоня – не пиролизный котёл, но доля пиролиза всё же здесь присутствует и она даже несколько выше, чем в фабричных моделях.

Из чего можно сделать котел Бубафоня

Половина всей конструкции – это котел, который может быть изготовлен из любого материала, подходящей формы и характеристик. Это могут быть следующие предметы.

1. Печь бубафоня из газовых баллонов своими руками. Сварочные баллоны – лучшая основа для котла. Достаточно подогнать его по размеру и уже можно использовать. Так как газ находится под давлением, его сдерживают толстые стенки металла, что в печке будет препятствовать прогоранию.
2. Старый огнетушитель. Промышленные огнетушители большого объема удобны для изготовления котлов. Несмотря на то, что их диаметр меньше, они способны выдержать термонагрузки.
3. Металлическая бочка. Инструкция по изготовлению аналогична предыдущим вариантам. Для подготовки нужно вырезать верх и использовать его в качестве воздухоотвода.
4. Труба. Широкая канализационная труба с широкими стенками подойдет для котла. Но для этого требуется самостоятельно вырезать два круга из листовой стали и приварить в качестве дна и крышки.
5. Самодельный корпус из листа стали. Котел можно самостоятельно изготовить из стального листа, свернув его в цилиндр и сварив.

Один из простейших конструкций из бочки

Один из самых простых способов сборки — из жестяной бочки. Она имеет тонкие стенки, что способствует снижению КПД и низкой теплоотдаче. Плюсом метода является большой объем загрузки и на одной закладке она может работать более двенадцати часов. Бочки стандартизированный размер. В случае прогорания стенок, ее несложно будет заменить на новую.

Инструкция по сборке :

Нужно снять сварной шов, который крепит крышку. Лучше всего это делать углошлифовальной машинкой, чтобы не допустить образования заусенцев. Чтобы шов был идеально ровный, можно использовать диск с алмазным напылением.
Края бочки подбиваются киянкой или молотком. На крышке наоборот — развальцовываются. В результате крышка должна плотно садиться на бочку.
В центре просверливается отверстие, предназначенное для установки дымохода.
Для распределителя потребуется крышка от аналогичной бочки. При ее отсутствии, можно изготовить деталь из листовой стали.
На нижнюю часть привариваются воздухоотводы. Их можно изготовить из отрезков П-образного профиля или швеллера. Это необходимо для повышения производительности печки. Если нужен низкий КПД для малого помещения – этого можно не делать.
Поверх трубы горячего воздуха крепится заслонка на оси. Чтобы повысить удобство использования – лучше предусмотреть способ крепления «барашком».
На корпусе делается отверстие для патрубка дымоотвода

Важно, чтобы шов был герметичным.

Для дополнительного удобства, можно установить экран из цельного металлического листа.

Баллоны и трубы

Печи бубафоня из газового баллона своими руками — актуальны . Принцип изготовления из баллона и трубы аналогичен. Основное отличие в том, что трубу потребуется подготовить. Из листа стали вырезается два круга по диаметру и приварить дно.

Нужно вырезать несколько стальных дисков по диаметру баллона. В каждом и них требуется вырезать небольшой сегмент, чтобы получилось больше, чем полукруг.
Внутрь они устанавливаются с помощью сварки

Важно вварить их так, чтобы они располагались зеркально друг другу. Получается многоступенчатая система для подъема воздуха.
На уровне первого этажа нужно сделать несколько отверстий в стенке диаметром 5 миллиметров.
Конец канала соединяется с выходом патрубка.
В середине стенки делается дверца под топку прямоугольной формы.
Ниже дверцы монтируется колосниковая решетка.

Отличительные особенности

В этом устройстве для длительного горения в качестве топлива используются дрова. Что делает печи Бубафоня довольно привлекательными, в связи с высокой стоимостью других источников тепловой энергии.

А учитывая незначительность затрат на изготовление самого аппарата, он оказывается идеальным вариантом для обогрева различных технических помещений.

Эту замечательную модель сконструировал народный умелец Афанасий и выложил ее описание в интернет, где на нее обратили внимание знатоки и оценили по достоинству. В сети автор известен как bubafonja, отсюда и такое необычное название у самого изобретения. Его оригинальная печь была изготовлена из металлической бочки вместимостью 200 литров

Но для гаража, например, или теплицы, можно делать и поменьше

Его оригинальная печь была изготовлена из металлической бочки вместимостью 200 литров. Но для гаража, например, или теплицы, можно делать и поменьше.

Печь Бубафоня имеет очень простую конструкцию, включающую в себя:

• Бак
• Поршень
• Крышки

Для сжигания подходит любая древесина – полена, ветки, опилки. В самых простых устройствах горение длится несколько часов без повторных закладок топлива. Растапливается очень просто. Для этого в бак плотнее укладывается топливный материал, сверху размещаются сухие щепки или бумага и поджигаются.

После этого устанавливается на свое место снятые детали. Всасывающую трубу для регулировки тяги иногда частично перекрывают заслонкой. В нормальный рабочий режим горения аппарат входит за считанные минуты, но для этого нужна хорошая вытяжная труба.

Главное достоинство аппарата длительного горения заключается в том, что он может работать от несколько часов до нескольких суток без новых загрузок дровами, что называется, действует по принципу – включил и можешь к нему даже не подходить.

Рекомендации по эксплуатации

Установка печи проводится на жесткое прочное основание, если печь планируется использовать как стационарное оборудование, то ручки рекомендуется приваривать только к крышке печи. Если печь планируется передвигать время от времени, то ручки желательно установить и на корпусе.

Несмотря на то что печь особо не предъявляет никаких требований к качеству топлива, все-таки перед закладной дров их необходимо просушить, сухие дрова даже меньшего объема выделяют дольше тепла, чем сырые.

Важно знать, что во время работы котла запас топлива можно периодически пополнять. А вот остановить его работу или заглушить невозможно до полного сгорания всех дров

Для удобства рекомендуется перед закладкой дров установить внизу печи решетку, так, чтобы она была выше уровня дна топки на 2-3 см.

Преимущества и недостатки печи

Простая с виду печка соединяет в себе множество важных достоинств, среди которых нужно обязательно отметить следующие моменты:

• Предельная простота конструкции. Со сборкой бубафони может справиться практически любой желающий.
• Экономичность. В зависимости от объема топливника и качества сырья бубафоня может работать на одной загрузке до нескольких суток.
• Неприхотливость в уходе и обращении. После розжига топлива бубафоню можно на долгое время оставлять без присмотра и уходить по своим делам (но лучше, все-таки, периодически проверять состояние агрегата), а весь уход за печкой сводится к периодической прочистке зольника и дымохода.
• Для сборки бубафони не нужны никакие дорогостоящие и труднодоступные материалы. Будет достаточно бака, крышки, нескольких труб и различных простых металлических изделий.
• Печь прекрасно справляется со своей главной задачей даже в очень сильные морозы.
• Бубафоню можно использовать для обогрева жилого дома, теплицы, гаража, дачного домика и прочих объектов.
• Агрегат характеризуется высоким показателем пожарной безопасности – в его конструкции нет отверстий для выхода открытого пламени.

Несмотря на очевидные плюсы, есть у этой печки и недостатки:

Небольшой «радиус действия» при большой теплоотдаче. Возле печки тепло, даже жарко. Чуть дальше отойдешь – холодно.Но эта проблема решаема. Чтобы улучшить ситуацию поступают двумя способами: устраивают принудительную конвекцию (смену воздуха) при помощи вентилятора или делают водяную рубашку, а нагретую воду пускают по трубам для отопления помещения.
Если с вентилятором все просто, то водяную рубашку можно сделать двумя способами: вокруг корпуса или снимать тепло с трубы дымохода.
Проще реализуется рубашка на дымоходе. Этот вариант имеет и еще один плюс: для отопления используется тогда и тепло от корпуса печи, а также то, которое раньше шло на улицу через дымоход. Теперь оно тоже обогревает ваше помещение.
Кроме того, при установке водяной рубашки на трубе, на выходе дым уже не будет таким горячим и можно не так сильно утруждаться с изоляцией стены вокруг трубы.

Еще один важный недостаток – не самый привлекательный вид.Если бубафоню использовать в техническом помещении – в гараже, теплице, на даче, то особо беспокоиться не о чем. Как есть, так есть.
Ну а если хотите с ее помощью отапливать дом, то придется прятать ее где-то в котельной, подвале, в пристройке.
Можно еще ее облагородить. Например, обложить кирпичом. Этим, кстати, вы намного повысите комфортность нахождения рядом с печкой: кирпич погасит большую часть жесткого излучения, смягчит его, и станет своеобразным аккумулятором тепла: кирпич нагреется, а затем, когда печь погаснет, будет, постепенно остывая, отдавать накопленное тепло.

Недостатки

• Низкий КПД. Из-за конструктивных особенностей, основной нагрев металла происходить не по всей площади бочки, а лишь в определенных местах, в результате чего создается низкая теплоотдача. КПД такой конструкции не идет ни в какое сравнение с печью Булерьян или печью Бутакова.
• Неприглядный внешний вид. Ее внешний вид ассоциируется с эпизодом из американского фильма, в котором несколько бедняков афроамериканцев греются вокруг горящей бочки.
• Неудобство очистки золы, которую приходиться вынимать через верхнюю часть корпуса. В усовершенствованных конструкциях эта проблема решена благодаря добавлению колосниковой решетки и дверки для очистки золы в нижней части корпуса.

Обустройство дымохода

Дымоход должен обеспечивать хорошую тягу и качественный отвод продуктов сгорания, поэтому его поднимают на высоту не менее 4 м. При растапливании печи или её работе на некачественном топливе на стенках дымового канала будут накапливаться трудноудаляемые отложения сажи и дёгтя, поэтому трубу придётся периодически чистить. Чтобы упростить этот процесс, дымоход делают разборным.

Схема дымохода с размерами

Для изготовления дымового канала понадобится два отрезка металлической трубы. Один из них, длиной 300–400 мм, используют на горизонтальном участке — его вставляют в патрубок, врезанный в корпус Бубафони. Вертикальную часть дымохода в нижней части оборудуют тройником. Его боковой отвод совмещают с короткой частью, а нижний оборудуют съёмным фланцем с врезанным шаровым краном. Через вентиль будет удобно сливать конденсат, который, так или иначе, будет появляться на стенках канала.

Чтобы уменьшить количество влаги, выполняют теплоизоляцию наружной части дымохода. Для этого его оборудуют двойными стенками, промежуток между которыми заполняют минеральной ватой.

Перед установкой вертикального участка дымовой трубы её верхний проём защищают от осадков при помощи колпака.
