Печка буржуйка своими руками для дачи и гаража на отработанном масле

Особенности эксплуатации

Отработанное масло заливают в проем топливного бака (много не наливать, достаточно трети топлива от всего объема камеры). Потом поджигают тряпку, смоченную керосином, или полоску спрессованной газеты и подносят к масляной поверхности.

Полное воспламенение всей жидкости происходит примерно через 3-5 минут, после следует прикрыть заслонку (оставив в ней щель в пару сантиметров). Полностью дверцу закрывать нельзя, иначе пламя не будет гореть.

В жилых комнатах буржуйку на отработанном масле ставить запрещается из-за выделяемой окиси. Помещения, где ставится печка, должны быть хорошо проветриваемые. При частом использовании буржуйки со временем внутри бака будет скапливаться шлам, поэтому 1-2 раза в полгода устройство необходимо очищать. Для этого трубу и верхнюю часть отсоединяют и через просвет счищают нагар любой щеткой с жесткой щетинкой.

Буржуйку, работающую на отработке, можно смастерить за пару часов. Если есть опыт сварочных работ, это не составит труда. В случае отсутствии уверенности в своих силах, лучше приобрести готовую модель. И самодельная, и купленная буржуйка имеет высокий КПД. Но главный ее плюс — экономичность, для нее не надо специально покупать топливо, достаточно использовать остаточное масло. При правильной эксплуатации печка прослужит несколько десятилетий.

4 Полезные советы

При самостоятельном изготовлении буржуйки на отработке чертежи играют важную роль. С их помощью даже неопытный мастер сможет сделать действительно качественную установку, которая будет служить много лет.

Кроме видимых преимуществ масляной буржуйки пользователи сталкиваются с массой проблем, которые можно решить, учитывая некоторые советы. К примеру, были замечены такие нюансы в работе:

неравномерный нагрев помещения;
масло выплёскивается из ёмкости при работе;
запах гари и дыма в помещении;
большой расход топлива.

Неравномерное распределение тепла в комнате (когда возле буржуйки жарко, а в другом конце помещения холодно) решается с помощью установки специальных трубок во вторичную камеру. Благодаря этому поток горячего воздуха можно будет направить в любую сторону и выровнять прогревание здания. При наружной температуре воздуха -30—35 °C можно добиться прогрева помещения до +20—25 °C.

Зачастую качественная работа печки на отработанном масле зависит от правильно настроенной тяги. В связи с этим производство буржуйки на отработке своими руками по чертежам является основой для корректного функционирования установки. Не стоит делать агрегат «на глаз».

Для предотвращения шипения масла его не нужно заливать в ёмкость сразу же после слива с машины. Нужно дать ему несколько дней отстояться и только тогда использовать в качестве топлива. Также есть рекомендации по наполнению бака. Заполнить его нужно на 2/3 от общего объёма.

Расчёт основных параметров (с чертежами и размерами)

Несмотря на свою простоту для качественной работы буржуйки нужно провести некоторые расчеты. Рассчитываются все элементы конструкции.

Труба

Главное – рассчитать диаметр трубы. Если этот диаметр будет слишком велик, то все тепло будет уходить в атмосферу. Если мал – не будет тяги, печка будет дымить. Диаметр (в мм) должен быть в 2,7 раза больше объема буржуйки в литрах. Емкость определяется без объема пространства ниже колосников (высота равна расстоянию от верха до колосника).

Пример: высота от верхней стенки до колосников 25 см, ширина 40 см длина 50 см то общий объем в литрах 50л. Диаметр трубы будет 50 х 2,7 =135 мм.

Существует несколько вариантов изготовления буржуек для гаража

Экран

Основная задача экрана отражать тепло внутрь для повышения температуры горения. Тогда газы не остынут, а полностью догорят. Топливо должно сгорать методом частичного пиролиза. Экран устанавливается на расстоянии 50-70 мм от стенок с трех сторон. Хорошо изготавливать экран из красного кирпича. Тот нагревается и потом долго и постепенно отдает тепло.

Можно сделать и систему водяного отопления по всему гаражу, используя буржуйку.

Подстилка

В связи с тем, что часть тепла излучается вниз, пол под печкой нагревается. Если он деревянный, то возможно возгорание. Возможно выпадение угольков во время открывания дверцы. Необходима подстилка из железа или другого негорючего материала (например – листовой асбест). Подстилка должна перекрывать контур печки на расстоянии 350-600 мм.

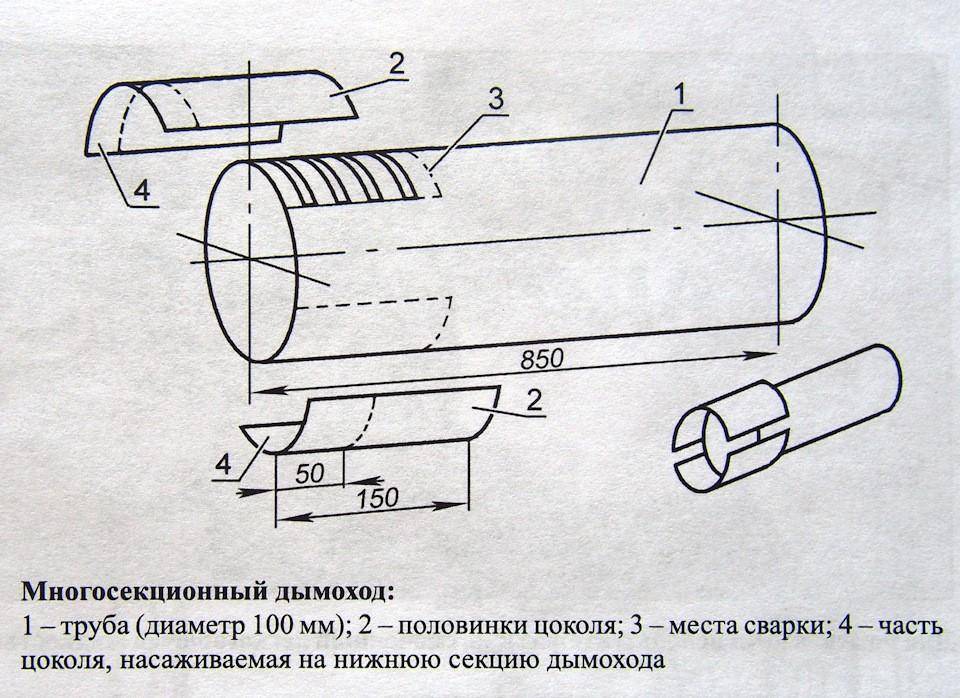

Дымоход

Газы все равно не сгорают в печке полностью. Поэтому дымоход делают таким образом, что часть трубы делается вертикально приблизительно 1 метр. Вторая часть почти горизонтально и длинной 2,5 – 4,5 метра. Эта часть называется боровок. В нем раскаленные газы отдают тепло и повышают КПД печки. Боровок не должен контактировать или быть близко возле горючих материалов (деревянных стен или пола).

Если гараж деревянный, то место выхода трубы наружу должно быть экранировано асбестом или другим негорючим материалом. Расстояние до деревянной неэкранированной поверхности не должно быть меньше 1 метра.

Чертеж буржуйки прилагается:

Схема изготовления буржуйки

Печь с дожигателем

Чтобы драгоценное тепло не улетало быстро в трубу, можно организовать его дополнительный сбор. Для этого вторую камеру сгибают под углом от 90° или чуть больше (но острым он быть не должен).

Принцип сборки подобного устройства обычный. Единственная разница – труб понадобится две. Для соединения их под углом 90° при нарезке заготовок их следует распилить под углом 45°.

Если при розжиге печи из трубы повалил черный дым, это означает, что кислорода для горения топлива недостаточно. Устранить эту проблему можно, проделав в дожигателе 3-5 дополнительных отверстия.

Электрическая мини-печь с конвекцией | ТОП-10 Лучших: модели которые заменят полноразмерную духовку | Рейтинг 2022 +Отзывы

Плюсы и минусы использования печки на отработке в гараже

Интерес автолюбителей к системам обогрева для гаражей не случаен. Даже смена резины с летней на зимнюю и наоборот требует времени. А возиться с обувкой машины в холодном, как погреб, помещении не хочется. Сразу же возникает идея установить обогреватель. А лучше – печь – недорогую, экономичную и с достойным КПД.

использует отходы, которые не стоят ничего;
быстро нагревает помещение, гараж;
проста в обслуживании, неприхотлива;
не создает токсичных выбросов в атмосферу;
безопасна;
помогает утилизировать масло, которое скапливается у частников, в сервисах;
универсальна – подходит для домиков, саун, гаражей.

Пожалуй, стоит разбавить этот бочонок меда ложкой дегтя – речь идет о недостатках печки. Это склонность к самовозгоранию при проливах масла, ограничение на использование (нельзя оставлять печь горящей без присмотра), запрет на установку в пожароопасных помещениях. Впрочем, достоинств у нее все-таки больше.

Ниже приведены приблизительные характеристики масляной печи для гаража:

длина дымохода – (минимум) 4 метра;
диаметр вытяжной трубы – 100 миллиметров;
габариты (высота, ширина, глубина) – 700х300х500 миллиметров;
масса без топлива – около 30 килограмм.

Изготовление буржуйки из металлической бочки

Для изготовления такой печи необходима бочка с толщиной стенки не менее 4 мм. Температура внутри печи будет достигать 700 и выше градусов тепла. Бочка с тонкой стенкой быстро деформируется от таких температур. Лучше брать с запасом, чтобы предотвратить деформацию металла.

Какие же материалы понадобятся нам для изготовления буржуйки из металла своими руками?

Бочка металлическая со стенкой не менее 4 мм – 1 шт.
Арматура или прутки, диаметром не менее 25 мм – 4 метра.
Материал для крышки печи – лист железа 700х500 мм, толщина 4 мм.
Труба дымохода, диаметр 150 мм — у нас получилось 12 метров вместе с изгибами.

Необходимые инструменты:

УШМ.
Шуруповерт.
Сварочный аппарат.
Перфоратор.

ШАГ 1: вырезаем дверцы. Первым делом нам нужно взять нашу печь буржуйку, и определиться где будут дверцы. Делаем их две штуки.

Размеры дверцы топливника – 250х400 мм.
Размеры дверцы зольника – 150х350 мм.

Первую дверцу делаем на расстоянии 50 см от низа бочки, а вторую на 100 мм выше дверцы зольника. Этого будет вполне достаточно для удобной загрузки топливных материалов, и очистки зольника от пепла. Вырезаем дверцы как показано на фотографии. Подготовьте несколько отрезных дисков для этой работы.

ШАГ 2: изготовление колосника. Для изготовления колосника в буржуйке своими руками мы будем использовать арматуру 25 мм диаметром. Нарезаем необходимые отрезки арматуры и привариваем их на участке между дверцей топливника и зольника. Расстояние между прутками выдерживаем 20 мм. Надежно привариваем их сварочным аппаратом и переходим к следующему шагу.

ШАГ 3: верхняя крышка. Для изготовления верхней крышки буржуйки в гараж будем использовать лист металла 700х500 мм, толщиной 4 мм. Перед этим в ней нужно будет проделать отверстие под дымоход. Привариваем крышку к бочке. Хорошо провариваем шов, чтобы в дальнейшем не было утечки дыма в неположенном месте.

ШАГ 4: петли и ручки. Теперь сделаем так, чтобы открывались и закрывались дверцы буржуйки в гараж своими руками. Привариваем петли к корпусу печи и устанавливаем на них дверцы. Здесь лучше использовать мощные цилиндрические петли. Они способны выдержать большие температуры и не деформироваться. Также нужно сделать ручки на дверцы, и какой-то крючок, чтобы фиксировать дверцы в закрытом положении.

ШАГ 5: установка печи в гараж. Пришло время определиться с местом расположения нашей недорогой буржуйки в помещении. Устанавливать ее будем в дальнем углу, чтобы печь не стояла возле ворот, и не было потерь тепла на улицу. Устанавливаем печь, надежно фиксируем ее на полу, и начинаем строить дымоход.

Вот мы и закончили делать нашу простую печь из подручных материалов. Как видите, для того чтобы сделать простое отопление в помещении, не нужно никаких замысловатых приспособлений. Просто берем и делаем эффективную буржуйку своими руками, и наслаждаемся теплым помещением. Все, что вам будет нужно для поддержания тепла – это дрова или топливные брикеты. Мы же строим свою буржуйку под дрова, так как с этим делом у нас нет никаких проблем. Теперь, как самодельная печь установлена на свое место, можно заняться изготовлением правильного дымохода.

Принцип действия буржуйки

Работа буржуйки основана на явлении пиролиза. У такой печи, где топливом является отработка масла, есть 2 основных отделения: бак и камера сгорания, находящиеся на разных уровнях. Первое предназначено для заливки отработки и ее сгорания.

В другом отделении, расположенном выше, происходит дожиг продуктов горения отработки, смешанных с воздухом. На первом этапе температура относительно умеренная, а на втором намного выше — до 800⁰.

При изготовлении такой печи главная задача — сделать так, чтобы воздух поступал в оба отделения. В первую камеру он попадает через отверстие, предназначенное для загрузки жидкого топлива. Отверстие оборудовано специальной заслонкой, посредством которой регулируют объем подачи воздуха.

Доступ воздуха во второй бак обеспечивают отверстия диаметром около 9 мм. КПД правильно собранной буржуйки достигает 90%. Визуально разные буржуйки могут отличаться друг от друга как формой, так и размером, но принцип действия один.

Мощность печи-буржуйки пропорциональна объему нижнего бака. Чем он объемней, тем реже придется добавлять отработку. Иногда эту емкость делают очень массивной, вмещающей около 30 л использованного масла.

Виды буржуек для квартиры и дачи

В зависимости от различных параметров выделяют несколько разновидностей печей-буржуек.

Классификация по форме, размеру, дизайну

При выборе устройства необходимо обращать внимание не только на его функциональные, но и на эстетические характеристики. По форме печи-буржуйки могут быть квадратными, прямоугольными и округлыми

Немаловажное значение имеет форма и расположение дверцы

Модели буржуек с дверцами вверху фасада лучше подходят для длинных и узких поленьев

Немаловажное значение имеет форма и расположение дверцы. Модели буржуек с дверцами вверху фасада лучше подходят для длинных и узких поленьев. Из преимуществ можно отметить удобство в использовании и более низкую стоимость, из недостатков — нестандартный внешний вид

Если же предполагается использовать обычные дрова, лучше всего выбрать вариант с боковой дверцей

Из преимуществ можно отметить удобство в использовании и более низкую стоимость, из недостатков — нестандартный внешний вид. Если же предполагается использовать обычные дрова, лучше всего выбрать вариант с боковой дверцей.

Дизайн дверцы буржуйки также может быть различным. Например, если она изготовлена из огнеупорного стекла, это смотрится весьма эффектно. Поэтому такие печи выполняют не только свою прямую функцию по обогреву помещения, они используется и в качестве камина. Преимущества: привлекательный внешний вид, недостатки — более высокая стоимость и меньшая надёжность.

Дизайн самого устройства также отличается. Так, та или иная модель буржуйки может иметь различные варианты отделки, наиболее популярной является керамическая плитка, а некоторые печи вообще не имеют каких-либо декоративных элементов. Конечно, такие варианты являются более бюджетными.

Что касается размера буржуек, то выделяют небольшие, средние и габаритные устройства. Выбор того или иного из них определяется условиями эксплуатации.

Классификация по месту расположения

В зависимости от того, в каких условиях предполагается использовать устройство, выделяют несколько его видов. Так, для городской квартиры выбирают небольшие модели на газовом топливе. Такие варианты являются более удобными в использовании, однако, и более дорогими.

Для небольшого дачного домика также лучше всего использовать малогабаритные модели. Выбор топлива здесь более широк. Это могут быть дрова, газ, торф или солярка. Самый бюджетный вариант — печь, работающая на солярке.

Если речь идёт о большом загородном доме или даче, лучше отдавать предпочтение более мощным вариантам печей, которые также могут работать на различных видах топлива. Мощные модели стоят дороже.

Варианты конструкций

На основе базовой разработаны и успешно используются конструкции печек нескольких видов. Каждый из них наделен достоинствами и недостатками, оправдывает свое применение в конкретной ситуации. Это варианты с наддувом, водяной рубашкой, на комбинированном топливе и другие.

Печь на отработке с водяным контуром

Добавление дополнительного теплообменника, водяного контура увеличивает эффективность печи. Трубы располагаются в зоне верхнего бака. Далее вода может поступать в радиатор самотеком или прокачиваться по системе отопления.

Дровяная

Печь на дровах – это классика. Ее главный недостаток заключается в низкой эффективности. Если немного доработать конструкцию, добавить ребра снаружи, для рассеивания тепла, или встроить внутри лабиринт (двухходовая печь), то КПД удается, хоть немного, но повысить.

Кирпичная печка

Кирпич относится к материалам с хорошей теплопроводностью. Поэтому из него и дома строили, и печи клали. Проблема устройства полезной кирпичной «буржуйки» заключается в необходимости наличия свободного пространства, которого в гараже обычно не так много. И любителям за кладку лучше не браться: есть все шансы безнадежно испортить дело.

Паровая

Паровой агрегат «работает» с самыми высокими температурами, ведь чтобы довести воду до парообразного состояния, в топке должно быть очень горячо. Считается бюджетным вариантом печи для гаража, но требует установки котла, узла турбонаддува и охладителя.

Ракетная

Она же реактивная, печь получила свое название из-за характерного выхлопа пламени и звука горения. Секрет конструкции в особом расположении труб: огонь из топки, расположенной горизонтально, устремляется в вертикальный (иногда наклонный) дымоход.

Металлическая

Печь из металла в гараже относится к самым распространенным. Ее можно создать буквально из того, что есть под рукой: старый газовый баллон, обрезки труб, листового металла. При грамотном изготовлении такая печь прослужит долго.

Компактные модели печей на отработанном масле

Как и в других ситуациях, встречаются различные конструкции печей – от малюток, которые переносятся в руках, до гигантов, устанавливаемых стационарно. Компактные модели отличаются хорошим КПД, быстро монтируются, неприхотливы в обслуживании. Но нуждаются в регулярной чистке (как и другие печи).

Особенности буржуйки

Производители выпускают разные виды современных печей длительного горения, но буржуйки были и остаются:

бесхитростными в конструкции – любой чертеж подтвердит этот факт;
нетребовательными и простыми в эксплуатации;
дешевыми по стоимости.

Сегодня в продаже можно встретить традиционные ретро-модели, находящиеся в одном ряду с художественно выполненными печами длительного горения. При их изготовлении производители используют нано- и композитные материалы, полученные в результате развития высокотехнологичных отраслей. Цена подобных буржуек несколько выше незамысловатых аналогов, но традиционный чертеж «внутренностей» и принцип работы остаются прежними. Печи отличаются только габаритами и внешним оформлением.

Универсальная печь

Не стоит забывать о том, что буржуйки являются народным брендом, который возник благодаря мастеровым. Они придумали первый вариант универсальных переносных печей в суровый период истории, когда центральное отопление не работало, а русские печи и камины были далеко не в каждой квартире. В наше время, как и много лет назад, хозяева при необходимости обогрева подсобных помещений широко используют самодельные буржуйки, работающие на дровах, опилках, пеллетах или другом древесном топливе.

Однако, кроме сжигания в буржуйках древесных отходов, отапливать помещения можно и при помощи угля. Он засыпается после того, как в печке образуется необходимый уровень горячих углей. При использовании угля печь будет дольше поддерживать горение, соответственно, и тепло в помещении будет сохраняться дольше.

Конструкция небольших печей длительного горения имеет несколько преимуществ:

низкую себестоимость – самодельные буржуйки зачастую изготавливают «из того, что было»;
компактные габариты;
возможность перемещения в любое помещение;
быстрый нагрев;
широкие возможности выбора древесного топлива;
отсутствие необходимости устройства фундамента;
экономный расход топлива по сравнению с русской печью;
распространение теплового излучения во все стороны от металлического корпуса.

Следует остановиться и на недостатках буржуек:

Что такое отработка и как ее использовать

По сути, это бывшее в эксплуатации моторное масло, смазка двигателя и ходовой части. В процессе работы техники масло, изначально довольно чистый нефтепродукт насыщается шлаками – частицами металла (результат трения и механических повреждений деталей), сажей, солями, смолистыми соединениями. В результате такого насыщения для смазки масло больше не годится, зато оно неплохо горит – что и позволяет использовать продукт в качестве топлива.

Состав отработки сгораем примерно на 85%, и в процессе горения выдает порядка 11 кВт/час тепловой энергии с каждого литра. Таким образом, продукт по своим топливным качествам сравним с дизельным топливом.

Важно: если масло сильно засорено твердыми включениями, перед использованием его желательно фильтровать.

При этом масляная печь на фильтрованной отработке будет работать дольше и лучше, ее придется реже чистить от нагара.

Инструкция по изготовлению печи на отработке с чертежом

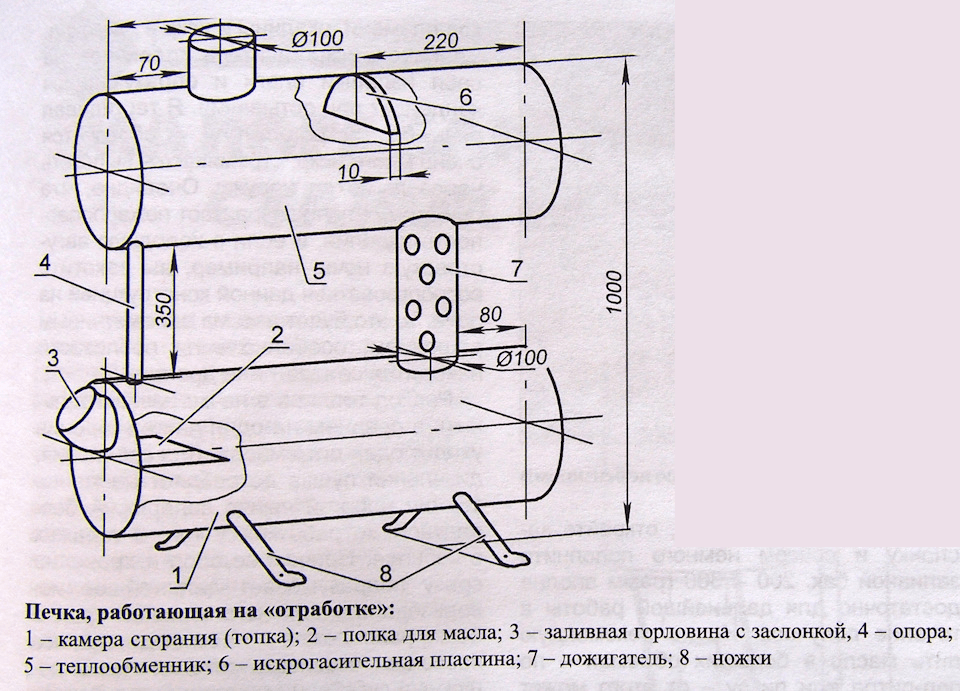

За основу примем приведенный ниже чертеж.

Потребуется:

сталь листовая 4 мм и 6 мм (размеры листов зависят от выбранных габаритов печи, уточняем по чертежу), труба стальная диаметром 100 мм и длиной 400 мм;
болгарка с диском для резки металла;
сварочный аппарат;
сверла по металлу и дрель;
листогибочный станок или другое приспособление, позволяющее сгибать лист в цилиндр;
шпильки или болты с резьбой не менее М12, соответствующие гайки и шайбы.

Последовательность действий:

Раскрой деталей. Вырезаем элементы согласно приведенным на чертеже размерам. Для колец используют полосы, ширина которых равна высоте кольца, длина – длине окружности с запасом на сваривание. Например, для кольца с диаметром 352 мм и высотой 60 мм потребуется полоса 60х1105 мм. Запас на сваривание – 1…1,5 см, возможна сварка встык.
В готовых деталях вырезаются отверстия соответствующего размера и формы. Учитываем допуски деталей – лучше примерить размер отверстия «по месту». Отверстия в трубе просверливаются исходя из планируемой интенсивности горения и условия прочности: чем больше отверстий, тем сильнее тяга, но тем менее прочна труба. Обычно сверлят отверстия с шагом 7…10 см.
Собираем вначале два блока – топливную камеру и камеру дожига, потом скрепляем их с трубой. При этом для сохранения возможности разборки не используем сварку, лишь плотно вставляем детали одна в другую! Для подгонки можно подшлифовать или немного подрезать края.
В последнюю очередь приваривают ножки и крепят по месту задвижки и крышки – обязательно на болтовые соединения, чтобы был доступ к емкостям для очистки. Желательно также вварить распорки между топливным баком и камерой дожига. Для распорок можно использовать арматуру или любой подходящий пруток.
Устанавливают дымоход и скрепляют его с конструкцией болтовыми или шпилечными соединениями.

Ниже приведен другой вариант схемы и чертежей печи на отработке своими руками. Здесь использованы также цилиндрические отсеки, но оси цилиндров развернуты параллельно земле.

В этом видео показана сборка такой печи и процесс ее эксплуатации.

Плюсы и минусы использования буржуек для отопления

Буржуйка характеризуется целым списком положительных качеств:

с помощью изделия можно не только прогревать большое помещение, но и готовить пищу;
для прогревания пространства достаточно 30 минут;
в каком бы углу не находился прибор, равномерно разогревается любой уголок;
экономное расходование материала для растопки, в отличие от прогревания помещения электричеством (в качестве растопки используют дрова, уголь, отходы);
сделать можно из подручных материалов;
устройство простое в эксплуатации;
для установки не требуется больших материальных затрат.

Но, как и у любого другого приспособления, имеются отрицательные стороны:

необходимо продумать систему дымохода;
для поддержания чистоты требуется периодическая очистка всех деталей, включая дымоход;
металлическая буржуйка быстро остывает, поэтому тепло удерживается плохо.

Недостатков устройство имеет немного. В случае правильной установки не доставит труда содержать печь в исправном состоянии.

Вывод

Конструкция Логинова позволяет минимизировать затраты топлива. Модель может быть доработана и усовершенствована, проста в изготовлении. Сделать самому печь буржуйку значительно дешевле, чем покупать готовую, при условии владения базовыми навыками работы с металлом. Схема Пьянкова ничем не хуже Логинова и чуть проще в изготовлении – никакой резьбы и трубок поддувала.

Для мастеров со стажем есть возможность превратить буржуйку в электрогенератор. Для этого потребуется элемент Пельтье. Он преобразует тепловую энергию в электричество. Интегрированные ТЭН нагреваются и вырабатывают 12 вольт постоянного тока с мощностью 60 ватт. Этого мало для полноценного обеспечения электричеством, но в условиях зимней рыбалки, армейских полигонов и дачных кооперативов без электрификации, очень пригодится.

Буржуйка Логинова более безопасна и эффективна в работе. Компактные размеры позволяют использовать её на любой площади, а небольшой вес – устанавливать даже на очень хлипких перекрытиях и лагах. Минус конструкции в сложной чистке – не каждый в состоянии поднимать и наклонять тяжелую металлическую печь. Один день работы, а в итоге собственное печное отопление с широким спектром применения.
