Схема отопительной системы для дома петли Тихельмана

Область применения

Тем не менее, соблазн избежать гидравлической настройки системы не должен приводить к поспешным необдуманным решениям. Двухтрубная попутная система характеризуется высокой материалоёмкостью, потому её монтаж оправдан далеко не во всех случаях.

Рассмотрим такое понятие как степень «прижатия» нагревательного прибора при балансировке двухтрубной обратной системы. Занижая условный проход в месте подключения нескольких первых радиаторов можно сократить расход теплоносителя в них, тем самым снизив перепад давления, чтобы на последующих участках сети сохранялся достаточный напор. Если радиаторная сеть состоит из большого числа нагревательных приборов, расположенных на большом удалении друг от друга, ограничивать проток на начальных радиаторах придётся до такой степени, что протока в них будет недостаточно для нормального выделения тепла. Это вынуждает использовать насосы с более высокой производительностью, из-за чего при течении теплоносителя в отдельных узлах образуется ощутимый шум. В целом можно сказать, что устройство двухтрубной попутной системы оправдано только при количестве радиаторов более 8–10 при общей длине трубопроводного става свыше 70 м.

Материалоёмкость системы Тихельмана существенно увеличивается при невозможности завернуть радиаторную сеть в кольцо, то есть расположить отопительный трубопровод строго по периметру здания. Этому обычно мешают дверные проемы и фронты остекления в пол. В таких случаях приходится монтировать дополнительную трубу, по которой теплоноситель будет возвращаться в котельную, а поскольку общая длина произвольно взятой петли увеличивается как минимум на половину — увеличивать условный проход магистрали или производительность насоса. Избежать дополнительных затрат в принципе можно за счёт устройства коллекторной (лучевой) системы, однако лучше предварительно выполнить сравнительный расчёт материалоёмкости.

Схема устройства петли Тихельмана в доме

Если хозяин решил использовать схему отопления Тихельмана для двухэтажного дома, необходимо придерживаться рекомендаций профессионалов:

• Правильно выбрать гидравлический насос – это основная деталь всей системы.
• Для каждого этажа выкладывается своя петля. Стояк формируется общий для всех этажей.
• Учитываются потери энергии на этажах, что требует тщательного подбора материала батарей, диаметра трубопровода. Для каждого этажа эти элементы выбираются с учетом особенностей подачи теплоносителя.
• В контур попутки встраивается балансировочный кран. Для строений в 2 этажа краны монтируются в помещении котельной.

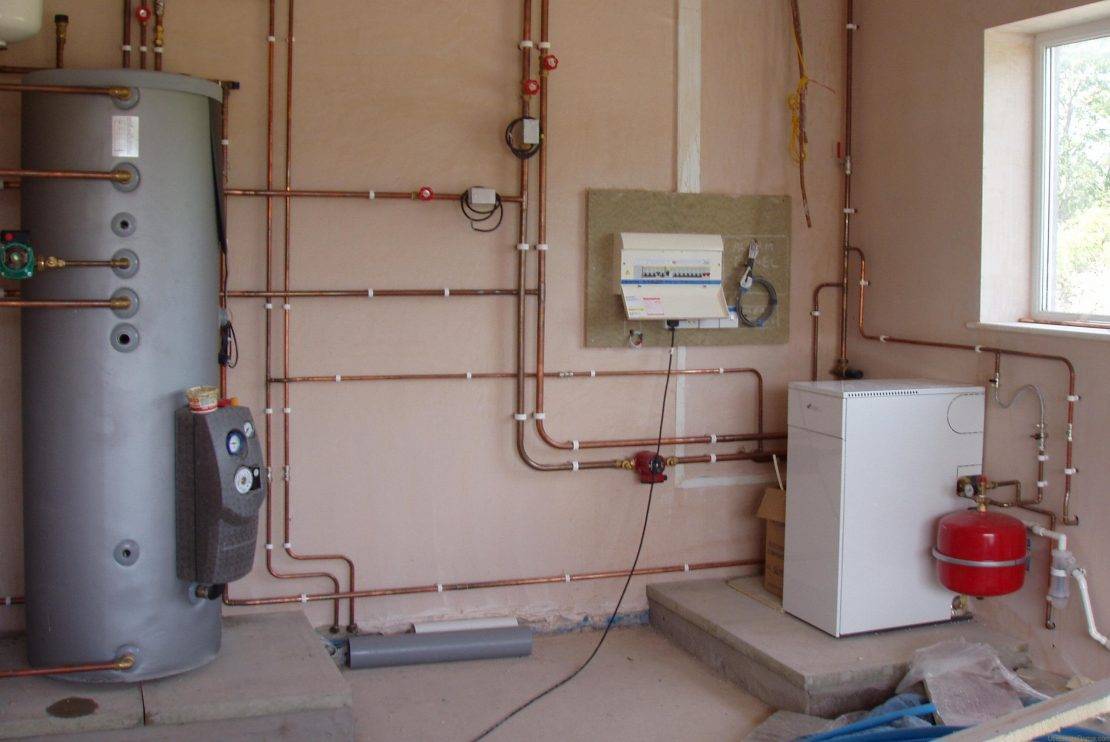

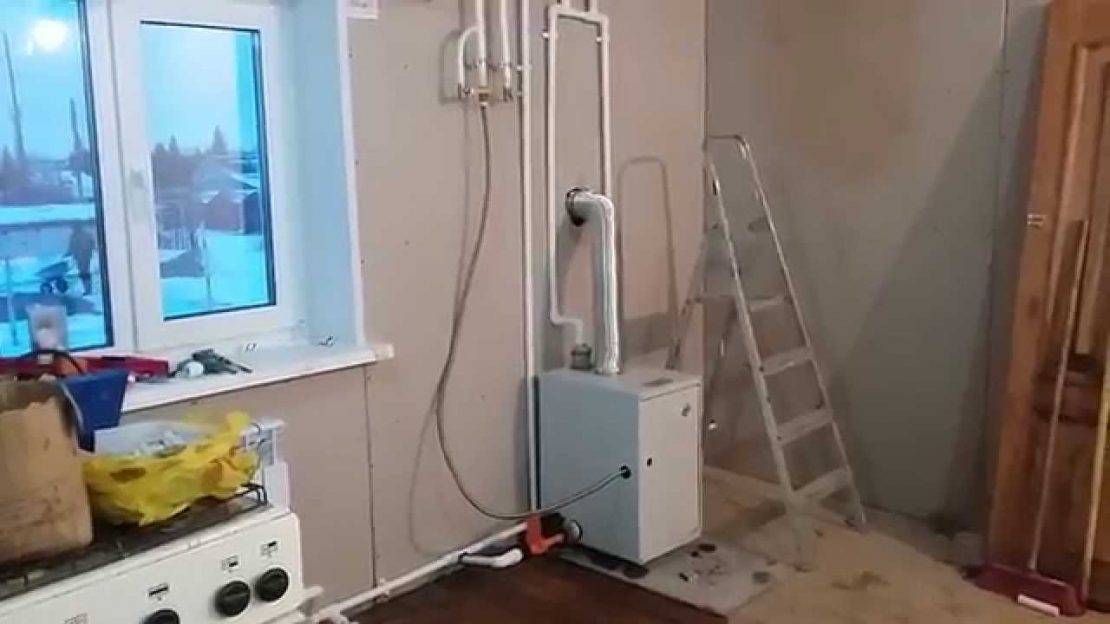

Обвязка котла

Как и системы любого отопления, 2-х трубные с попутным током носителя бывают открытыми и закрытыми. На выходе подающего патрубка нужно установить группу безопасности, которая включает предохранительный клапан, манометр и воздухоотводчик автоматического типа.

Если система открытого типа, то выход подающего конца магистрали представляет собой вертикальный канал – это разгонный стояк, в самой верхней точке которого устанавливается компенсационный бак (расширительный). После бака формируется подающий трубопровод, который отправляет теплоноситель в сеть отопления. Труба обратного тока дополняется циркуляционным насосом, выбирать который нужно с учетом гидравлического сопротивления всей магистрали отопления.

После насоса нужно установить тройник, посредством которого присоединяется расширительный бак, манометр для контроля уровня давления в нижней точке схемы и патрубок для слива и залива теплоносителя в магистраль.

Запорная арматура представлена шаровыми кранами с полным проходом, их устанавливают:

• с обеих сторон от насоса;
• на патрубке залива/слива воды;
• на отводе расширительного бака;
• в точках подключения котла к контуру отопления.

Если планируется монтаж закрытого клапана на байпасе, то точка врезки до насосного оборудования. Закрытый клапан на байпасе нужен для сработки при остановке циркуляции теплоносителя, чтобы защитить систему от холостого хода. В системе, где формируется несколько контуров с разной интенсивностью подачи теплоносителя, устанавливается гидрострелка. Это может быть раздача из отопительного прибора воды по магистрали с радиаторами и в контур теплого пола.

Трубопроводы

Если петля для отопления формируется в доме большой этажности, в расчет принимается общая площадь отапливаемых помещений, уровень теплопотерь – все это влияет на диаметр труб, которые будут применяться для обустройства магистрали.

При уровне теплопотерь не выше 15 кВт и площади в 150 м2 применяются трубы с показателем внутреннего сечения в 20 мм. Такие детали подходят для внутренних систем отопления, где количество батарей не превышает 8 единиц. Насос 25-40.

При условии потерь тепла в пределах 15-27 кВт и площади отопления не более 250 м2, нужно покупать трубы с сечением 25 мм (внутренний показатель). Насос 25-60

Допускается снижение параметров сечения трубопровода, но важно помнить, что для последнего радиатора диаметр подающего трубопровода не может быть менее 16 мм

Арматура

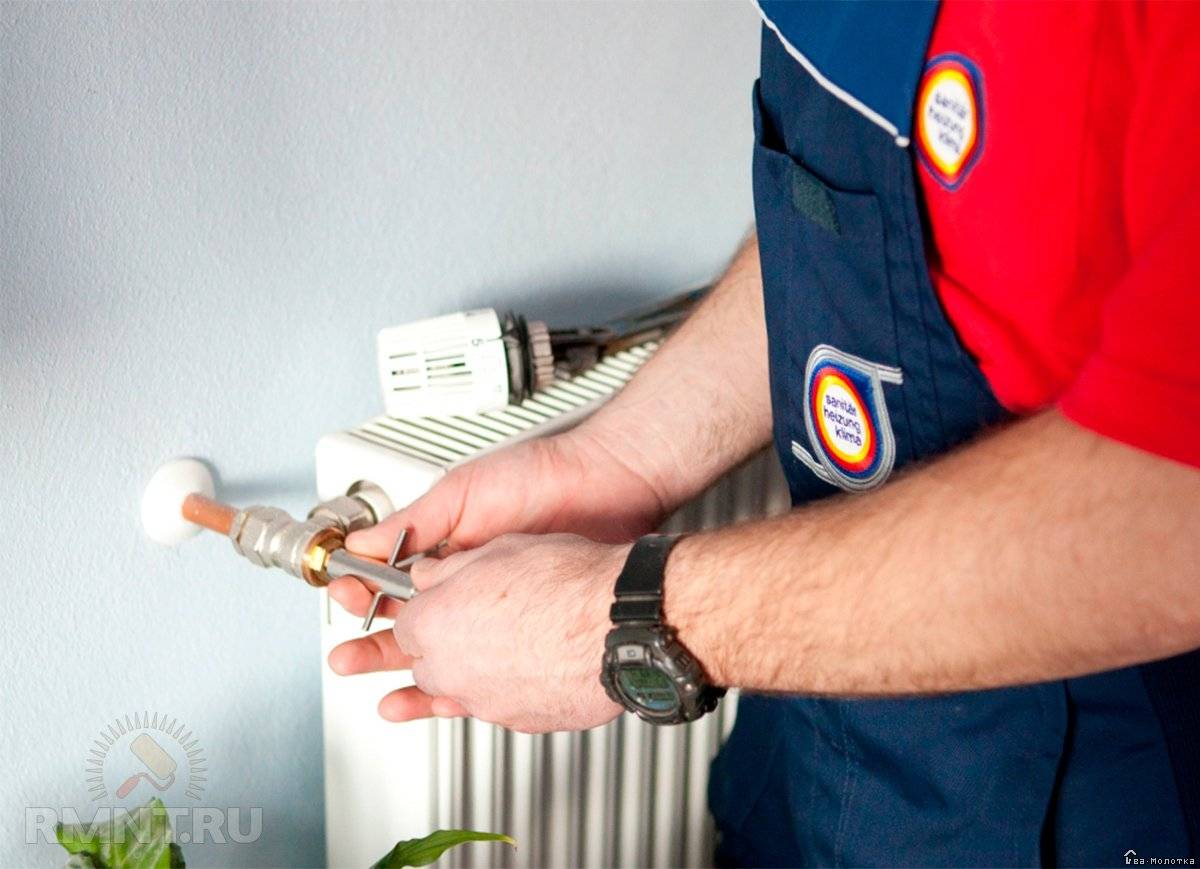

Чтобы обеспечить функциональность схемы, устанавливается регулировочная арматура. Для выравнивания перепадов давления рекомендуется подбирать разное количество секций в каждом радиаторе, но тут потребуются точные расчеты, произвести которые может только специалист.

Чтобы избежать ошибки в расчетах, можно установить на батареи регулировочные клапаны, на первых крайних в ряду радиаторах клапаны монтируются в обязательном порядке.

Если нет регулировочных клапанов, то применяется метод статической регулировки для балансировки петли Тихельмана. Такая система требует монтажа вставок, уменьшающих условный проход на определенную величину. Уплотнения в виде колец разного диаметра можно сделать своими руками, а ставить кольца следует в точку резьбового присоединения батареи.

Двухтрубная система отопления, в которой теплоноситель подается по трубе подачи, а, затем, пройдя через прибор отопления, поступает в обратный трубопровод, является одной из самых распространенных.

Различают два вида двухтрубных систем отопления:

• тупиковая система отопления
• система отопления с попутным движением воды, называемая также системой Тихельмана, в честь инженера, разработавшего и с успехом применившего ее на практике.

Водяное отопление

Отопление, в котором обогрев помещения осуществляется за счет нагретой воды, является самой распространенной и популярной системой. Водяное отопление делится на два типа: зависимую и независимую систему.

Виды разводок

Разводка для отопления водяного типа может быть смонтирована в трех разных вариантах: однотрубная, двухтрубная, коллекторная. Двухтрубная система разводки для отопления является составной частью списка, в который входят и другие многоконтурные системы, такие как: трехтрубная, четырехтрубная и прочие. В однотрубной системе отопления выделяется бифилярная система отопления, в которой присутствуют два типа приспособлений. Вода, нагреваемая котлом, при этом движется в разных направлениях и обладает совершенно разной температурой. Есть также стояковая система, которая является однотрубной по гидравлической связи двухтрубной по приборам для передачи тепла.

В зависимой системе наличествуют оба вида стояков, как горизонтальные. так и вертикальные. Немногое, что является для них общим — это похожесть на однотрубную систему. Здесь применяются приспособления, которые могут нагреваться автономно — это так называемые змеевики (берется пара штук). Их стоит крепить к верхней и нижней частям труб системы.

Бифилярная система отопления

При использовании двухпоточной системы, где расположение равняется на линию горизонта, применяются приборы трубчатого типа: ими могут оказаться как радиаторы разных размеров, так и конвекторы с трубами. У последних названных объектов на поверхности могут быть дополнительно нанесены ребрышки.

Горизонтальная система отопления имеет один существенный недостаток. При ее установке регулировать температурные режимы на отдельных участках системы уже не получится. Необходимо проводить, например, цепную регулировку аккуратно собранного оборудования. Для реализации этой возможности необходимо устанавливать конвекторы отопления, в которых есть прослойка-клапан из воздуха.

Бифилярная система очень популярна при условии пофасадных горизонтальных ветвей. Ее очень часто используют для того, чтобы нагревать в холодное время года различные здания сельскохозяйственного назначения, одна из удобных среди систем от водяного до инверторного отопления

Стоит ли монтировать самостоятельно

Как уже можно было понять из всего вышесказанного, отопление «Петля Тихельмана» имеет довольно-таки простую конструкцию. В любом случае собрать ее будет не сложнее чем обычную тупиковую систему. Однако при этом стоит учитывать то, что петля Тихельмана чаще всего монтируется в домах очень большой площади. Сборка же систем отопления в таких зданиях уже сам по себе имеет массу нюансов. К тому же и расчет коммуникаций для такого объекта следует делать максимально точный. Просто взять усредненные значения (10 кВт котла на 1 м 2 помещения, диаметр труб 26 и 16) в этом случае не получится. Сделать же правильные расчеты по таблицам и даже с использованием соответствующих программ самостоятельно будет довольно-таки сложно. Поэтому для проектирования и монтажа системы «Петля Тихельмана» в большом доме все же стоит нанять специалистов.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют

Обращайте внимание на свое тело. Если вы замети. Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически

Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

Отличия двухтрубной системы отопления от однотрубной

Любая отопительная система представляет собой замкнутый контур, по которому циркулирует теплоноситель. Однако в отличие от однотрубной сети, где по одной и той же трубе вода поступает ко всем радиаторам поочередно, двухтрубная система предполагает разделение разводки на две линии — подающую и обратку.

Двухтрубная система отопления частного дома, в сравнении с однотрубной конфигурацией, имеет следующие преимущества:

1. Минимальные потери теплоносителя. В однотрубной системе выполняется поочередное подключение радиаторов к подающей линии, вследствие чего проходя сквозь батарею теплоноситель теряет температуру и в следующий радиатор поступает частично охлажденным. При двухтрубной конфигурации каждая из батарей соединена с подающей трубой отдельным отводом. Вы получаете возможность установить на каждый из радиаторов термостат, что позволит регулировать температуру в разных помещениях дома независимо друг от друга.
2. Низкие гидравлические потери. При обустройстве системы с принудительной циркуляцией (необходимо в зданиях большой площади) двухтрубная система требует установки менее производительного циркуляцонного насоса, что позволяет хорошо сэкономить.
3. Универсальность. Двухтрубная система отопления может быть использована в условиях многоквартирного, одно либо двухэтажного здания.
4. Ремонтопригодность. На каждом ответвлении подающего трубопровода можно установить запорную арматуру, что дает возможность отсечь подачу теплоносителя и выполнить ремонт поврежденных труб либо радиаторов без остановки всей системы.

Двухтрубная система отопления

Среди недостатков данной конфигурации отметим двукратное увеличение длины используемых труб, однако это не грозит кардинальным ростом финансовых затрат, поскольку диаметр применяемых труб и фитингов меньше, чем при обустройстве однотрубной системы.

Классификация двухтрубного отопления

Двухтрубная система отопления частного дома, в зависимости от пространственного расположения, классифицируется на вертикальную и горизонтальную. Более распространенной является горизонтальная конфигурация, которая предполагает подключение радиаторов на этаже здания к единому стояку, тогда как в вертикальных системах к стояку подключаются радиаторы разных этажей.

Применение вертикальных систем оправдано в условиях двухэтажного здания. Несмотря на то, что обустройство такой конфигурации обходится дороже ввиду необходимости использования большего количества труб, при вертикально расположенных стояках исключается возможность образования воздушных пробок внутри радиаторов, что повышает надежность системы в целом.

Вертикальная двухтрубная система

Также двухтрубная система отопления классифицируется по направлению движения теплоносителя, согласно которому она бывает прямоточной либо тупиковой. В тупиковых системах жидкость по трубам обратки и подачи циркулирует в разных направлениях, в прямоточных их движение совпадает.

В зависимости от способа транспортировки теплоносителя системы делятся на:

• с естественной циркуляцией;
• с принудительной циркуляцией.

Отопление с естественной циркуляцией может применяться в одноэтажных зданиях с площадью до 150 квадратов. В нем не предусмотрена установка дополнительных насосов — теплоноситель перемещается благодаря собственной плотности. Характерной особенностью систем с естественной циркуляцией является укладка труб под углом к горизонтальной плоскости. Их преимуществом является независимость от наличия электроснабжения, недостатком — отсутствие возможности регулировки скорости подачи воды.

В условиях двухэтажного здания двухтрубная система отопления всегда выполняется с принудительной циркуляцией.  В плане КПД такая конфигурация более эффективна, поскольку вы получаете возможность регулировать расход и скорость движения теплоносителя с помощью циркуляционного насоса, который устанавливается на выходящей из котла трубе подачи. В отоплении с принудительной циркуляцией используются трубы сравнительно малых диаметров (до 20 мм), которые укладываются без уклона.

Минусы

Выбирая однотрубный тип отопления, следует иметь в виду ряд его недостатков, а именно:

Последовательное соединение радиаторов

Она не дает возможности проводить индивидуальную регулировку интенсивности нагрева радиатора так, чтобы это не отражалось на остальных приборах.

Таким образом, нет возможности корректировать температуру в отдельных частях дома в зависимости от внешних погодных условий, а также устанавливать наиболее комфортные условия для каждого из проживающих в доме.

Высокие температуры

Однотрубное отопление нуждается в более высоких показателях температуры при эксплуатации, что ведет к усиленному выкипанию теплоносителя и необходимости контроля уровня воды и ее регулярного долива.

Необходимость установки насоса

При большой длине трубы может не хватить естественной скорости движения теплоносителя, установка насоса влечет за собой повышение эксплуатационных расходов.

Следует помнить, что теплоноситель последовательно проходит через все отопительные приборы, теряя в каждом часть температуры, разница температуры в первом и последнем радиаторах может различаться в 2 раза. Для выравнивания температурного режима в последних радиаторах увеличивают число секций.

Перед владельцами домов, которые планируют обустройство отопления, как правило, возникает вопрос – какую систему выбрать? Если домик небольшой, к примеру, дачный, оптимальным решением будет однотрубная система отопления. Ниже я расскажу вам, что она собой представляет, и в чем заключаются ее достоинства.

Однотрубная горизонтальная разводка отопления

Процесс установки системы

Работы по монтажу отопления Тихельмана начинаются с установки котла, размещать который полагается в помещении не ниже 250 см. Мощность устройства зависит от обогреваемой площади: на 10 м2 площади потребуется 1000 Вт.

После этого нужно выполнить следующие действия:

1. Навесить секции радиаторов. Определив нужное число элементов, разметить их будущую локализацию – обычно их помещают под окнами. Укрепить радиаторы кронштейнами.
2. Протянуть трубы из металлопластика, по которым будут идти подача и обратка. Такой материал рекомендуется благодаря простоте установки и устойчивости к высоким температурам. Диаметры должны быть 20-25 мм (у магистральных труб) и 16 мм (подключение батарей).
3. Смонтировать циркуляционный насос на обратке рядом с котлом. Перед ним нужно поместить устройство фильтрации. Врезают насос через байпас с тремя кранами.
4. Установить расширительный бачок и предохранительные детали, отвечающие за безопасность системы.

Самый простой и недорогой метод подготовки воды – использование в петле Тихельмана косвенного бойлера. Автоматизированные котлы обычно легко коммутируются с устройством нагрева и осуществляют управление им. В ином случае для включения бойлера потребуется создание обвязки.

Области применения петли Тихельмана

Увеличенный расход материалов не всегда лучше, поэтому система Тихельмана в двухэтажном доме применяется редко. Исключение составляет магистраль с размещением радиаторов по периметру строения. Кольцевая система потребует значительных затрат на материалы, но обустройство замкнутого кольца выполняется только при отсутствии помех в виде дверных проемов, окон «в пол». Придется укладывать еще одну магистраль для возврата теплоносителя в прибор нагрева.

Если петля удлиняется, удаляется от нагревателя, повышается сечение труб или подбирается мощный циркуляционный насос, в противном случае система не сможет работать в полную силу.

Для снижения расходов теплоносителя в зоне подключения первых батарей диаметр трубопровода следует уменьшить, это поможет сохранить напор воды на последующих участках. Уменьшение диаметра производится только по предварительным расчетам, иначе радиаторы, удаленные от прибора нагрева на значительное расстояние, не получат теплоноситель в достаточном объеме.

Получается, что применять двухтрубную проводку с попутным током воды можно лишь при общей протяженности магистрали от 70 метров, на которой устанавливается от 10 радиаторов. В противном случае попутная разводка не оправдает вложенных средств.

Достоинства и недостатки

При внимательном изучении сети видно, что длины подающего и обратного отрезков для каждой батареи равны – это объясняет основное преимущество сети, она не нуждается в балансировке.

Еще к плюсам относят:

• равность гидравлических условий работы для радиаторов;
• стабильность работы сети с поддержанием одинаковой тепловой мощности батарей.

Минусы:

Схема самотечной отопительной системы одноэтажного дома

1. Увеличивается сечение трубопроводов и диммеров. Иначе система будет сложной в настройке.
2. Обход трубами здания по всему периметру потребует обводки дверей, высоких окон, прочих препятствий – это приведет к удорожанию сети.

Преимущества и недостатки

Попутная система отопления считается лучшей в отношении гидравлики. Поскольку расстояние, которое проходит вода от каждого радиатора, одинаковое, то вся сеть очень хорошо сбалансирована. Но в плане расчетов и монтажа она гораздо сложнее, чем тупиковая. Да и реализация проекта обойдется намного дороже.

Тупиковая система отопления частного дома рассчитывается очень просто. Особенно горизонтальный вариант. Для ее монтажа потребуется меньше материалов. А с работой самостоятельно может справиться буквально любой владелец дома, который умеет держать в руках инструменты.

Основные достоинства отопления по схеме Тихельмана:

• Универсальность использования.
• Возможность применить для магистрали меньший диаметра трубы.
• Отличная эффективность системы.
• Возможность регулировки нагрева батареи в каждом помещении.
• Простота в расчетах и прокладке контура.
• Возможность использовать обратку для теплого пола.

Серьезных недостатков у системы только два. Если к трубопроводу подключается большое количество радиаторов, то прогрев последних несколько затягивается. А еще в батарее могут образовываться застойные зоны. Это происходит из-за большой длины трубопровода, в котором естественная скорость хода теплоносителя замедляется.

Решить данные проблемы очень легко. Достаточно разделить систему на отдельные ответвления. Нужно рассчитать схему так, чтобы каждая ветка содержала не более шести радиаторов. Тогда потоку теплоносителя не потребуется помощь насоса.

Видео объяснит, что представляет из себя тупиковая система отопления (Петля Тихельмана):

Традиционно используемые схемы отопления

1. Однотрубная. Циркуляция теплового носителя осуществляется по одной трубе без использования насосов. На магистрали выполняется последовательное подключение радиаторных батарей, от самого последнего по трубе в котёл возвращается охлаждённый носитель (“обратка”). Система проста в исполнении и экономична за счёт потребности меньшего количества труб. Но параллельное движение потоков приводит к постепенному остыванию воды, в результате к радиаторам, расположенным в конце последовательной цепочке, носитель поступает значительно охлаждённым. Этот эффект возрастает при увеличении числа радиаторных секций. Поэтому в комнатах, расположенных вблизи котла, будет чрезмерно жарко, а в удалённых холодно. Для увеличения теплоотдачи увеличивают количество секций в батареях, устанавливают разные диаметры труб, дополнительную регулирующую арматуру, выполняют обустройство каждого радиатора байпасами.
2. Двухтрубная. Каждая радиаторная батарея подключается параллельно к трубам прямой подаче горячего теплоносителя и “обратке”. То есть каждый прибор снабжается индивидуальным выходом в “обратку”. При одновременном сбросе остывшей воды в общий контур, теплоноситель возвращается на подогрев в котёл. Но при этом также нагрев отопительных приборов постепенно уменьшается по мере их удаления от источников подачи тепла. Радиатор, расположенный в сети первым, получает наиболее горячую воду и первым отдаёт носитель в “обратку”, а расположенный в конце получает теплоноситель последним с пониженной температурой нагрева и также последним отдаёт воду в обратный контур. На практике в первом приборе циркуляция горячей воды получается наилучшей, а в последнем наихудшей. Стоит отметить и возросшую цену таких систем по сравнению с однотрубными.

Обе схемы оправданы для небольших площадей, но неэффективны при протяжённых сетях.

Усовершенствованной двухтрубной является схема отопления Тихельмана. При выборе конкретной системы определяющим является наличие финансовых возможностей и способность обеспечения отопительной системы оборудованием, обладающим оптимальными требуемыми характеристиками.

Двухтрубная попутная система отопления — Расчет — Петля Тихельмана

Если применяется отопление петля Тихельмана для двухэтажного дома с интеграцией в систему насоса увеличенной производительности, нужно позаботиться об устранении шума при работе насоса. Схема Тихельмана достаточно проста.

В классической двухтрубной схеме обратная тепломагистраль начинается от последнего радиатора и заканчивается котлом, а подача начинается от котла и заканчивается последним радиатором. Получается, что первый радиатор от котла первый на подаче и последний на обратке, соответственно, последний радиатор последний на подаче, но первый на обратке.

Это своего рода прямоточная система, в которой теплоноситель в подающей и обратной тепломагистралях перемещается в одном направлении. Прежде всего, отметим сбалансированность системы и отсутствие необходимости установки различного регулировочного оборудования, которое стоит довольно дорого. При этом проток теплоносителя по всей системе одинаков, а работа теплогенерирующего оборудования оптимальна и отличается высоким КПД.

К недостаткам схемы Тихельмана отнесем необходимость использования дополнительных труб и желательно большого диаметра, а это дополнительные расходы. Причем не всегда архитектурные особенности частного дома позволяют произвести монтаж открытой системы отопления с тремя трубами.

Например, установке системы отопления данного типа могут помешать дверные проемы, и ряд других архитектурны форм. Поэтому организовать круговое движение промежуточного теплоносителя в двухтрубной системе отопления частного дома не всегда возможно.

Также отметим, что в большинстве случаев при монтаже возвратных отопительных систем реверсивного типа по схеме Тихельмана применяется горизонтальная разводка. По остальным характеристикам и используемому отопительному оборудованию и теплогенераторам петля Тихельмана не отличается от двухтрубных аналогов.

Системы отопления, в которых теплоноситель транспортируется по двухтрубной попутной схеме, называются петля Тихельмана. Основные особенности схем в отсутствии работ по балансировке, стабильности эксплуатации. Рассмотрим технические показатели, устройство тепловой магистрали, возможность применения и формирование своими руками. Следует разобраться в достоинствах, недостатках схемы отопления и просчитать затраты прежде, чем выбирать подключение данного типа для частных особняков.

Вы вводите в заблуждение тех, кто пытается найти правильные ответы по системам отопления на Вашем сайте. Представленная схема петли Тихельмана, по определению ею не является. Основным достоинством петли Тихельмана является то, что длины прямых участков и обратных для всех радиаторов схемы должно быть одинаково относительно котла и насоса, что гарантирует равенство гидравлических условий для всех радиаторов. В вашей же схеме этого НЕТ.

Возвращать же обратку большим диаметром по направлению назад, то есть фактически прокладывать три трубы — не выгодно. В небольших домах в основном проще, выгодней проложить трубопроводы по стенам по тупиковой схеме. Современные проекты предусматривают особенные решения…. В современном дизайне частных домов не редко встречаются дополнительные двери на террасу, в сад, в неотапливаемые помещения, а также высокие окна до самого пола.

Навеска труб на стены считается неприемлемой, элементом интерьера не соответствующим современным представлениям.

Как работает тупиковая отопительная система

Тупиковая схема – это двухтрубное устройство отопления помещений, в котором, как видно из рисунка выше, горячий теплоноситель подается к каждому радиатору по одной трубе (подача), а выходит из радиаторов и поступает к котлу по другой трубе (обратка). Причем в этой схеме движение теплоносителя по подающей и обратной трубах происходит в противоположном направлении, тогда как в других (не однотрубных) схемах жидкость движется в одном направлении. Это – очень распространенный вариант подключения нагревательных приборов, и не только радиаторов – это могут быть чугунные или биметаллические батареи, или самодельные регистры.

Хотя и однотрубное отопление можно реализовать по тупиковой схеме, но это решение непопулярно в силу своей невысокой эффективности отдачи тепла и сложности исполнения. Реализация тупиковой однотрубной схемы показана ниже – если дом рассчитан на 2 или три этажа, то, кроме стандартной группы безопасности, придется делать разводку стояков, и на каждый радиатор устанавливать воздухоотводчик или кран Маевского. Это – схема дорогостоящая, поэтому ее нечасто принимают к исполнению.
Однотрубная тупиковая схема

Косвенное преимущество тупиковой схемы еще и в том, что ее можно применять как для отопления с принудительной циркуляцией теплоносителя, так и для решения с гравитационным перемещением жидкости в трубах. Для энергонезависимого отопления частного дома система с естественной циркуляцией приобретает все большую популярность, поэтому не стоит забывать и о тупиковой схеме с верхней разводкой труб в этом случае.

В любом случае, при одноконтурной или двухконтурной схеме, для тупикового варианта очевидно следующее: чем больше подключено радиаторов к трубе, тем медленнее будут прогреваться все последующие нагревательные приборы. Поэтому желательно разделить всю систему на несколько ответвлений таким образом, чтобы в каждой ветке было не больше, чем 5-6 радиаторов. Это решение актуально как для естественной, так и для принудительной схемы перемещения теплоносителя.
Пример тупиковой схемы с естественной циркуляцией для дома в два этажа

На практике преимущество тупиковой схемы очевидно: это простые расчеты, несложный уровень монтажа, минимальное количество запорной арматуры и фитингов, дешевизна всего проекта. Если сравнивать с такими популярными решениями, как двухтрубная система с попутным движением жидкости и с лучевой схемой (с коллектором), то в плане соблюдения законов гидравлики они явно лучше тупиковой – быстрее движется теплоноситель, нет встречного движения, радиаторы прогреваются равномерно и с одинаковой скоростью. Но часто именно экономичность тупикового варианта побеждает, особенно для отопления дома с небольшой общей отапливаемой площадью.

Горизонтальная схема с тупиковой разводкой имеет разновидность, где применяется центральная магистраль. Такую схему можно реализовать как скрытый в пол или в стену трубопровод, что нравится всем без исключения домовладельцам, так как скрытый трубопровод не требует переделки дизайна, перепланировки или изменения интерьера помещений.

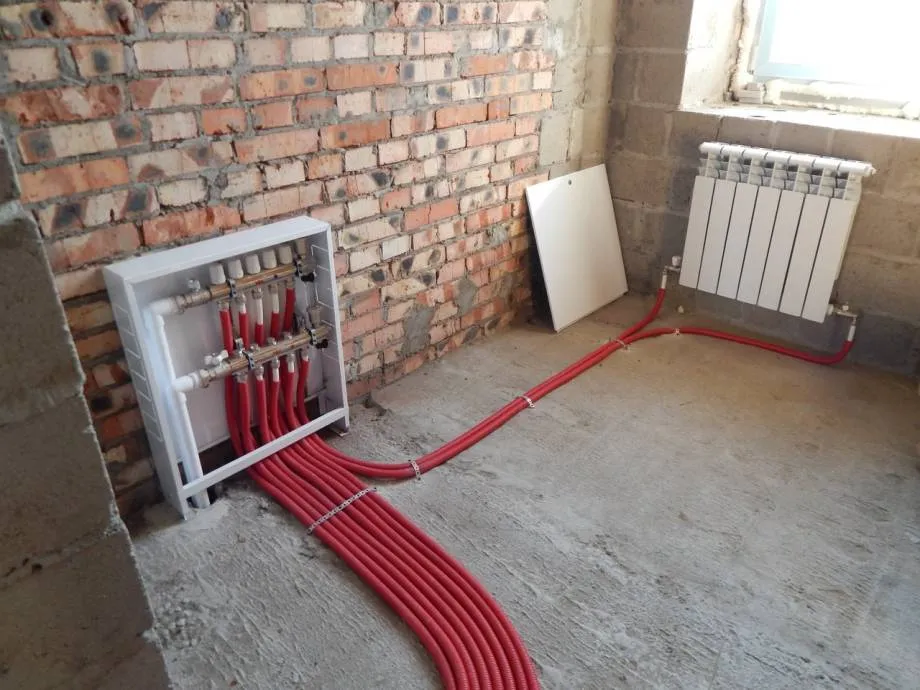

При монтаже скрытого трубопровода, например, при заделке труб в бетонную стяжку пола или в штробы в стенах, трубы следует применять не стальные, а металлопластиковые без соединений или полимерные с соединением неподвижной гильзой или сваркой, чтобы не допустить возможности протечки. Единственная проблема при прокладке скрытого трубопровода – его правильный и красивый вывод из стены или из-под пола. Также следует избегать любых пересечений труб в скрытом варианте монтажа. Чтобы избежать пересечений, используют крестовину. При присоединении трубы к радиатору при помощи крестовины можно без выступа за плоскость монтажа обогнуть трубы центральной магистрали.
Подключение дополнительных контуров в тупиковой системе: полотенцесушитель

Также реализация тупиковой системы с центральной магистралью открывает возможности по подключению к отоплению и других схем: системы «теплый пол» или полотенцесушителей. Подключаются такие узлы пир помощи специального смесительного модуля, к состав которого входит циркуляционный насос, смесительные краны и температурные датчики. Модуль смешения делает работу подключаемых модулей независимой от главной схемы отопления, причем любое количество новых подключаемых контуров не будет влиять на работу основного контура.
