Виды пластиковых труб для отопления и их характеристики

4 Правильный выбор размеров

При расчёте габаритов необходимо учитывать следующие факторы:

  • скорость движения теплоносителя;
  • коэффициент сопротивления;
  • диаметры выходного и входного отверстий (если есть котел);
  • расчёты по охлаждению жидкости в радиаторе;
  • схему разводки системы.

Следует знать, что в случае уменьшения диаметра трубы снизится расход теплоносителя и замедлится его скорость, а монтаж труб упростится. Но если использован слишком маленький размер, тогда система не будет правильно функционировать. Во время работы возможны шумы, а эффективность теплоотдачи снизится.

Обычно для отопления жилых домов применяются трубы диаметром 20—25 мм. Самый малый размер (16 мм в диаметре) можно выбрать для монтажа водяной проводки тёплого пола. Изделия диаметром 200 мм подходят для различных учреждений (поликлиник, отелей, торговых центров и т. д. ).

Полипропиленовые трубы, ППР или ППРС

Бригады, практикующие установку именно этих шлангов, в народе называются ппрщики или утюжники. Материал считается ширпотребом, то есть широкого потребления народом. Краш-тест ППР патрубка показал, что он взрывается при 40-50 барах. К сравнению металлопластиковый рвётся уже на 40 барах. Так что обидное слово «ширпотреб» показывает, за что же народ так любит ППР водопровод. Дешёвая и хорошая труба.

Сколько прослужит?

При нормальных условиях, в холодной воде и давлении 2,5 — 4 барра, все материалы работают одинаково, с гарантией 50 лет. Но полипропилен используются также и в отоплении и при тёплых полах, а это температура уже 45 градусов, а если в  радиаторах, то до 70-90 градусов. Соответственно, чем горячее, тем меньше срок годности. В в радиаторах полипропиленовые патрубки служат 15-20 лет, а при высоком постоянном давлении и того меньше.

Особенности монтажа

Неприятные моменты: при соединении используется спайка и у многих изготовителей полипропилена образуются наплывы на месте среза, не всегда идеально подходят насадки и переходники, поэтому при эксплуатации возникают дополнительные шумы. Хотя сантехники шутят, что некоторых людей звук воды даже успокаивает.

Минусы ППР:

  1. Считается, что полипропилен морально устарел, и профессиональным строительным компаниям не комильфо работать с полипропиленом.
  2. Большое линейное расширение. Для неармированных труб коэффициент линейного расширения составляет 0,15 мм/мС, для армированных – 0,03 мм/мС. А это значит, что при эксплуатации в системе отопления ППР будет растягиваться и провисать в 5 раз больше, чем металлопластик. Соответственно, давать нагрузку под другим углом на соединительные детали и начать протекать. Это не подпадает под гарантию и считается нарушением технических условий эксплуатации. Секрет мастера может быть в том, что будут использовать короткие отрезки или опоры под трубопроводом, чем компенсируется линейное расширение.
  3. Куча стыков. А это чуть ли не главный минус ППР труб. Ведь большинство стыков спрятаны. И только поэтому, отвечая на вопрос какая пластиковая труба лучше, ппр хочется поместить на самое последнее место.

Вывод: отлично подходят для обычной водопроводной разводки в городской квартире.

Правила установки пластиковых труб отопления

Для выполнения работ потребуется паяльник, ножницы для резки, рулетка, уровень и карандаш.

Монтаж выполняется следующим образом:

  • Для трубы с маркировкой PN-20/25 с армирующим слоем нужно сначала снять фаску. Размер фаски – глубина провара крайнего участка. Проще всего снимать фаску шейвером, который тонко обрезает верхний слой полипропиленового материала и армирования.

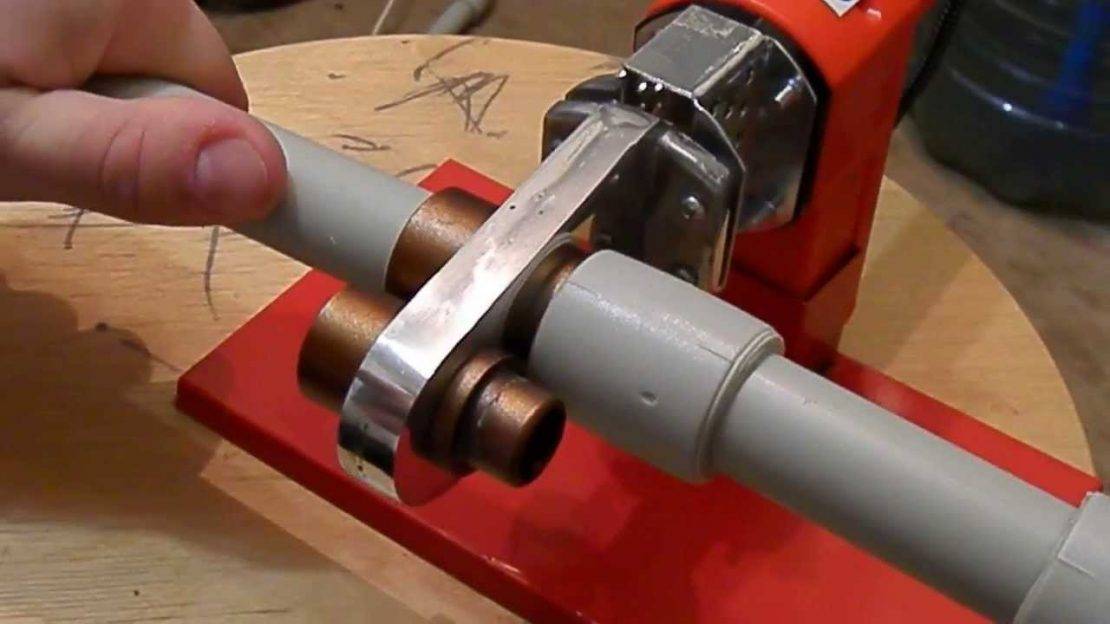

  • Затем нужно вкрутить в нагревающий элемент паяльника дорны, муфты с диаметром равным диаметру трубы. Установить нагрев паяльника до +270 С.
  • Трубопровод нарезать на куски нужных размеров, карандашом нанести метки по глубине провара.
  • Деталь натянуть на дорн до упора, в муфту вставить трубу только до отмеченного уровня провара с той стороны, где снята фаска – эти детали нужно прогревать одновременно, обеспечивая равномерность нагрева.
  • Как только куски трубы нагреются, быстро снять их с паяльника и стыковать. Стыковку делать аккуратно, смещение после примыкания запрещено. Остывают нагретые детали до 20 секунд, скручивать или поправлять зону стыка в этот период не следует.

Для упрощения работ с полипропиленовыми трубами подготовлена таблица с указанием всех параметров изделий и времени прогревания/остывания:

Диаметр трубыГлубина прогрева для сварки (мм)Период прогревания (сек.)Период остывания (мин.)
2014-1662
2515-1772
3216-2084
4018-22124
5020-25184
6324-30246
7526-32306
9029-35408

Сырьем для изготовления изделий служит модифицированный полиэтилен с улучшенными характеристиками стойкости к нагрузкам любого типа. Выпускается два вида пластика, из которого делаются трубы – сшитый и металлопластиковый. Рассмотрим оба типа подробнее.

Сшитый полиэтилен

Материал с модифицированной молекулярной структурой, в которой упрочняются поперечные связи. Это объясняет стойкость к нагреву при сохранении пластичности. Сшитый полиэтилен для отопления используется в теплых полах, из труб формируется контур обогрева. Особенность материала в восстановлении формы после механического воздействия или весовых нагрузок. Такие трубы не деформируются, причем, чем выше показатель «прошивки», тем прочнее будет изделие.

Маркируется продукция литерами PEX, выпускается в нескольких видах, различных по типу производства:

  1. REX-a. Уровень прошивки 85%. Это самый высокий показатель, поэтому товар может использоваться для обустройства системы отопления любого типа. Достаточно дорогие трубы полностью оправдают затраты длительным сроком службы без потери прочности и стойкости.
  2. REX-b. Прошивка 65%, в процессе изготовления сырье дополняется реактивами, затем обрабатывается горячим водяным паром. Среднее качество может вызывать протечки из-за снижения эластичности стенок. Если контуры формируются из таких изделий, то нужно регулярно осматривать систему на протечки и подтягивать все соединения. Товар пригоден для формирования контура теплых полов с температурным показателем теплоносителя до +45 С, и без стыковочных и соединительных деталей – то есть нужно сделать контур цельным.
  1. REX-c. Качество изделий высокое, но применять их в системах отопления нельзя. Трубы используются для обеспечения подачи холодной воды, дренажа – в системах без прогрева жидкостного содержимого.

Отдельно выделяются трубы марки RE-RT. Это продукция высокой термостойкости, которая производится со сменой молекулярной структуры сырья на стадии синтезирования. Модифицированный полиэтилен переносит критические повышения температур, скачки давления, поэтому пригоден для обустройства систем отопления любого типа.

К дополнительным плюсам относят:

  • срок эксплуатации до 50 лет;
  • переносимость нагрева до +90 С;
  • стойкость к гидроударам;
  • монтаж сваркой без необходимости разбирать деформированный участок.

К тому же трубы RE-RT отличаются гибкостью. Данные трубы из сшитого полиэтилена для отопления не прорываются при замерзании теплоносителя, а после оттаивания циркуляция возобновляется без потери функциональности системы, необходимости ремонта и замены теплоносителя с переустановкой всей конструкции.

Трубы из металлопластика (МП)

Еще одной разновидностью пластиковых труб для отопления являются трубы из комбинированного материала, сочетающего в себе пластик и алюминиевую фольгу. Эти материалы склеиваются между собой с помощью специального клея, образуя пятислойный «пирог»: пластик — клей — фольга — клей — пластик.

Опрессовка металлопластиковой трубы.

МП труба является самой прочной среди вышеперечисленных разновидностей: она способна выдержать давление более 25 бар при температуре + 25°C.  Как и РЕ-Х труба, МП труба гибкая и хорошо подходит для сложных контуров. Выпускается в бухтах длиной до 500 м.

Соединение МП труб может быть трёх типов: разъёмное, компрессионное или неразъёмное. Первое не представляет труда (кроме гаечного ключа больше ничего не требуется), последние два типа требуют применения специального оборудования, что ограничивает возможность монтажа своими силами.

Выбор диаметра и особенности монтажа

Все трубы ПВХ для отопления, без исключения, склонны к температурному расширению. Если монтаж трубопровода выполнен неправильно, то из-за напряжения в материале появляются протечки в местах фитингов, в крайних случаях — трубопровод деформируется.

Определить величину линейного расширения пластиковых труб (мм) можно по формуле: R = a/(b-c), в которой:

  • а — коэфф. линейного расширения по материалу;
  • b — рабочая температура эксплуатации трубопровода;
  • c — температура при монтаже системы.

Чтобы снизить негативное влияние температурного расширения труб на отопительную систему нельзя применять для фиксации трубопровода на стене жесткие крепления. Клипсы, использующиеся для крепления труб, должны иметь скользящий зажим

Также важно выполнить монтаж фиксаторов на правильном расстоянии друг от друга (50-60 см). чтобы избежать прогиба и защемления крепежами

Такой монтаж даст трубопроводу возможность свободного удлинения и укорачивания, что обеспечит отсутствие повышенного напряжения в материале.

Пару слов о том, какой диаметр лучше выбрать. Пластиковые трубы имеют минимальный коэффициент шероховатости, гладкость их внутренних стенок обеспечивает высокую пропускную способность и отсутствие потерь давления при циркуляции теплоносителя, что позволяет применять изделия меньшего, чем у стальных аналогов, диаметра.


Таблица диаметров труб для отопления

Определить, какие трубы по диаметру нужно выбрать, позволяет следующий расчет:

  1. Высчитываем требуемую мощность отопительной системы для конкретной комнаты: норма — 1 кВт на 10 м2 помещения.
  2. Умножаем полученную величину на коэффициент запаса 1,2.
  3. По таблице определяем требуемый диаметр.

Диаметр непосредственно зависит от скорости циркуляции теплоносителя. Оптимальная скорость — 0.4-0.55 м/сек, именно от этой величины необходимо отталкиваться проектируя систему отопления.

Учитывать, что использовать трубы, диаметр которых больше, чем показал расчет, противопоказано, поскольку  в таком случае снижается скорость движения воды, да и сами изделия увеличенного диаметра стоят значительно дороже стандартных 16-20 мм.

Недостатки

  1. Главный минус заключается в том, что труба практически не обладает гибкостью. Это особенно невыгодно, если требуется, например, собрать сложную изогнутую линию — понадобится большое количество уголков, а значит, придется много сваривать.
  2. Полипропиленовые трубы достаточно громоздки. Чтобы обеспечить им прочность и определенную жесткость, необходимо делать большой диаметр, 20-25 мм. Но высокое давление такая труба, конечно, не выдержит.
  3. «Человеческий фактор». Если монтажник во время пайки недоглядит, или будет использован некачественный паяльный аппарат, в общем, если человек, собирающий трубы, каким-то образом ошибется, система может дать течь.

Разновидности труб из пропилена

В ассортименте полипропиленовых труб представлены изделия разных цветов. Наиболее часто встречаются монтажные элементы белого, зеленого, серого и черного цветов.

Как правило, оттенок изделий выбирается произвольно и зависит от дизайна труб и производителей (некоторые предприятия традиционно выпускают трубы одного цвета, например, зеленого).

При выборе полипропиленовых труб следует обращать внимание и на цвет изделий. Этот критерий особенно важен, если планируется устройство открытой системы в жилых комнатах или служебных помещениях (ванной, кухне). По внутреннему устройству все полипропиленовые трубы можно различить на две основополагающие категории:

По внутреннему устройству все полипропиленовые трубы можно различить на две основополагающие категории:

  • однослойные, состоящие из одного слоя пластика;
  • многослойные (армированные) из нескольких оболочек, которые состоят не только из пластика, но и из укрепляющих конструкцию материалов, создающих прочный каркас.

Армированные конструкции предпочтительней однослойной, поскольку в этом случае значительно снижается величина температурного удлинения трубы.

Существует несколько вариантов многослойных труб. Наиболее часто для армирования используется алюминий и стекловолокно.


Схематичное изображение трубы, армированной алюминием, с обозначением всех слоев, включая адгезионные. Подобные изделия получают современным методом лазерной сварки

Трубы, армированные сплошным листом алюминиевой фольги. При изготовлении подобных изделий на внешнюю сторону полипропиленовой заготовки наносится гладкий тонкий лист серебристого металла.

Перед началом монтажа такие трубы нужно обязательно зачистить, срезав фольгу на расстоянии примерно 1 мм от края. Пропуск этого процесса отрицательно сказывается на качестве шва, который получится рыхлым и ненадежным.

Важно учесть, что продукция с перфорированной фольгой отличается большим коэффициентом кислородной проницаемости, поэтому ее не стоит совмещать с отопительными котлами или аналогичной техникой. Трубы с сердцевиной, армированной листом алюминия

В этом случае изделия усиливаются в серединной или даже внутренней части, благодаря чему можно обойтись без зачистки перед началом работ

Трубы с сердцевиной, армированной листом алюминия. В этом случае изделия усиливаются в серединной или даже внутренней части, благодаря чему можно обойтись без зачистки перед началом работ.


Трубы, укрепленные стекловолкном, пользуются заслуженной популярностью. Для таких изделий характерна повышенная прочность и жесткость, кроме того, их можно использовать для сварки без предварительной подготовкиАрмирование композитом. Для большей прочности в трубах также выполняют серединный слой из комбинированного материала, который совмещает в себе полипропилени стекловолокно. Такие трубы также отличаются высокими потребительскими свойствами и не требуют зачистки перед использованием.


Несмотря на то, что цена армированных труб примерно на 40% выше, чем однослойных, стоит предпочесть их для проводки отопления. Многослойные изделия отличаются большой надежностью и долговечностью, к тому же они имеют более эстетичный внешний вид

Разновидностью многослойных ПП элементов являются трубы, в которых предусмотрен дополнительный слой пластика. Подобные изделия хорошо выдерживают высокие температуры, однако при этом не исключен контакт транспортируемой жидкости и армированной прослойки.

Читать далее: Как сделать дренаж участка своими руками

Помимо этого, покрытия в подобных изделиях часто склеивают клеем, что при определенных условиях может привести к расслаиванию.

Характеристики изделий РЕХ

Технология изготовления

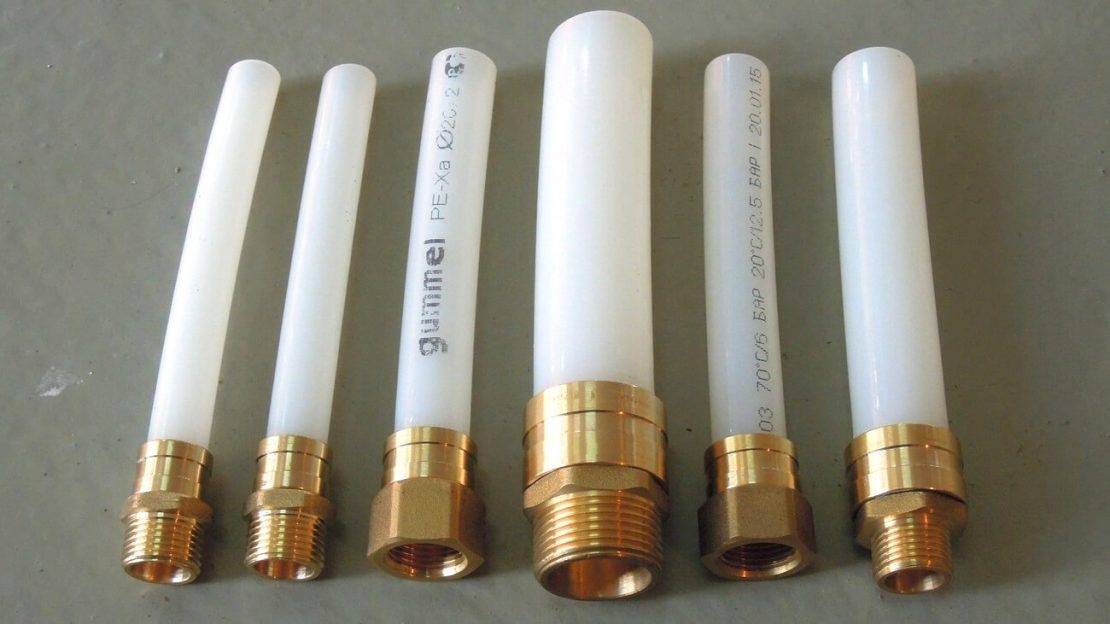

При изготовлении продукции РЕХ используется сшитый полиэтилен. От обычного материала он отличается наличием дополнительных поперечных молекулярных связей в своей структуре. Дополнительные связи образуются в материале благодаря использованию одного из следующих методов изготовления полиэтилена:

  • нагрев под высоким давлением в присутствии пероксидов. Образованный таким методом сшитый полиэтилен маркируется PE-X a;
  • воздействие химического элемента силана образует материал PE-X b;
  • использование заряженных электронных частиц. В результате облучения электронами получается материал Труба PE Xc.

По своим характеристикам и эксплуатационным свойствам трубы, изготовленные по любой из приведенных технологий очень схожие. Однако некоторые специалисты склоняются к мысли, что имеет труба PE Xa более высокую стойкость к воздействию температур и механических повреждений.

Достоинства

Труба сшитый полиэтилен PEX имеет улучшенные характеристики и свойства. Основные среди них:

  1. Высокая прочность.
  2. Хорошая гибкость и возможность возвращаться в изначальную форму при механических воздействиях. Благодаря эластичности изделий не появляются трещины и заломы при продолжительном физическом воздействии даже при повышенной температуре.
  3. Способность выдерживать максимальную рабочую температуру до плюс 95ºС при атмосферном давлении (максимальном) до 10 атмосфер.
  4. Наличие антикислородной защиты.
  5. Экологическая и бактериальная чистота благодаря очень гладкой внутренней поверхности труб. Грязь, осадок и прочие отложения не задерживаются в трубе при транспортировке рабочей среды.
  6. Неподверженность воздействию химических составов.
  7. Хорошие диэлектрические свойства, которые значительно расширяет спектр использования РЕХ продукции.

Область применения

Благодаря улучшенным характеристикам такие трубы пользуются постоянным спросом для прокладки трубопроводов:

  • водоснабжения;
  • для транспортировки газообразной рабочей среды;
  • канализационных систем;
  • систем отопления;
  • устранения наледи водоотводов;
  • для теплого пола;
  • подачи технической воды и химической рабочей среды;
  • других систем, отвечающих за жизнеобеспечение промышленных и частных объектов.

Ассортимент продукции РЕХ

Производство полиэтиленовых труб охватывает широкий диапазон типов изделий, изготовленных с применением дополнительного комбинированного материала. Так, PEX-al-PEX трубы технологически состоят из нескольких слоев:

  1. Внутренний слой изготовлен из сшитого полиэтилена.
  2. Несущий промежуточный слой выполнен с применением алюминия.
  3. Снаружи труба покрыта термостойким полиэтиленовым защитным слоем.

Все слои скрепляются с помощью специального клеевого материала

Основное преимущество таких труб – это низкий коэффициент линейного расширения, что очень важно для систем отопления. Кроме того, эти металлопластиковые трубы имеют следующие преимущества:

  • сохраняют свою геометрическую форму при изгибе, что позволяет прокладывать трубы открытым способом;
  • могут выдерживать температуру рабочей среды плюс 100ºС при давлении до 10 атмосфер.

Труба PEX al PEX

Труба PEX EVOH покрыта дополнительно специальным антикислородным покрытием. Так как в современных отопительных системах одним из требований является изоляция от попадания кислорода, причиной проникновения которого может быть эффект диффузии через стенку пластиковых труб, то такая проблема решается с применением полимерного газонепроницаемого слоя с этиленвиниловым спиртом (evoh) в своей основе.

Основное предназначение данной продукции:

  • системы горячего и холодного водообеспечения;
  • напольное отопление (трубы 16 мм в диаметре);
  • высокотемпературное радиаторное отопление.

Выбор производителя

На рынке сегодня представлено довольно большое количество хорошей продукции, особенно хорошо себя зарекомендовали следующие торговые марки.

  1. Valtec. Изделия из сшитого полиэтилена этого бренда имеют антидиффузионный слой толщиной до 50,0 мкм.
  2. Трубы Uponor PE-Xa благодаря устойчивости к высокому давлению можно использовать в системах трубопроводов, в которых до недавнего времени применялись только металлические трубы. Кроме того, данные изделия не входят в реакцию с молекулами воды и следовательно не выделяют в нее вредные (токсичные) вещества, не снабжают ее посторонними запахами и вкусами, то есть не влияют на ее состав. Поэтому, идеально подходят изделия для использования в качестве питьевого водоснабжения.
  1. Трубы из сшитого полиэтилена Sanext также соответствуют государственным стандартам и пригодны для использования во всех системах трубопроводов.

Цены на армированные трубы PPR

Цена на полипропиленовую армированную трубу которую Вы хотите купить зависит ещё и от того, каким материалом она усилена и для каких целей предназначена. Трубы с армированием из алюминия используют в системах отопления работающих при температуре до 90 градусов Цельсия. Армирование труб алюминиевой фольгой возможно как снаружи, так и посередине трубы. Стекловолоконное армирование – только посередине трубы.

При сварке труб с наружным армированием, необходимо зачистить от алюминиевой фольги верхний слой. Для труб с внутренним армированием зачистка не требуется. Перечень требуемых для сварки инструментов простой, это сварочный аппарат, ножи для зачистки алюминиевого слоя (каждому диаметру – собственный размер ножа) и ножницы.

У нас в продаже есть и полипропиленовые трубы PN армированные стекловолокном. Марка – PN 25 L-4м. Эти трубы используют для систем отопления и горячего водоснабжения. Максимальная температура, на которую рассчитаны такие трубы, составляет 90 градусов Цельсия.

Перед тем как купить полипропиленовую армированную стекловолокном трубу, важно учесть предельное давление проходящей внутри неё среды. Для PN25 L-4м этот показатель составляет РУ-25

Прокладка сети с использованием полипропиленовых труб не требует большого количества соединительных фитингов. На некоторых поворотах трубопроводной системы монтаж возможен и без применения уголков.

Тем не менее, в нашей компании можно приобрести необходимое количество полипропиленовых труб и фитингов для отопления в Москве, если предстоит создание трубопровода. В продаже представлены разнообразные фитинги: муфты, тройники, угольники, скобы, заглушки, краны, сетчатые фильтры, опоры, фланцы, бурты.

Обзор видов

Сшивка полиэтилена стала необходимой из-за его особенностей, напрямую связанных с высоким уровнем тепловых деформаций. Новый материал получил принципиально иную структуру, обеспечив более высокую прочность и надёжность изготавливаемым из него изделиям. Прошитый полиэтилен имеет дополнительные молекулярные связи, обладает эффектом памяти. После незначительной тепловой деформации он восстанавливает прежние характеристики.

Серьёзной проблемой долгое время являлась и кислородопроницаемость сшитого полиэтилена. При попадании этого газообразного вещества в теплоноситель, в трубах образуются стойкие коррозионные соединения, что очень опасно при использовании металлических фитингов или других элементов из чёрных металлов, которыми соединяется система при монтаже. Современные материалы лишены и этого недостатка, поскольку содержат внутренний кислородонепроницаемый слой из алюминиевой фольги или EVON.

При изготовлении сшитого полиэтилена может применяться до 15 разных способов, влияющих на конечный результат. Основное различие в них заключается в способе воздействия на материал. Он влияет на степень сшивания и некоторые другие характеристики. Наиболее часто используются всего 3 технологии.

Физическая или основанная на воздействии на молекулярную структуру полиэтилена радиационным облучением. Степень сшивания достигает 70%, что выше среднего уровня, но значительное влияние здесь оказывает толщина стенок полимера. Такие изделия маркируют как PEX-C. Их основное отличие — неравномерность соединения. Технология производства не применяется в странах ЕС.

Типы полиэтиленовых труб

Производители предлагают изделия с армированием и без него. Как и полиуретановые трубы для отопления, товары имеют маркировку. Литеры RE-RT, REX обозначают, что изделия применяются для обустройства контуров теплого пола.

Уточнить характеристики продукции RE-RT с диаметром 16х2 мм, 20х2 мм можно в таблице:

ХарактеристикиRE-RT Ø 16х2 ммRE-RT Ø 20 х2 мм
Объем (л/м.п.)0,1130,201
Вес (кг/м.п.)0,070,127
Минимальный радиус изгиба 5d (мм)60100
Температура теплоносителя (С)2020
Показатель рабочего давления (бар) при +20 С2020
Срок эксплуатацииОт 50 летОт 50 лет
Температура (С)7575
Показатель рабочего давления (бар) при +75 С1010
Температура теплоносителя (С)9595
Показатель рабочего давления (бар) при +95 С66
Предельное давление (бар)64,5
При показателях температуры (С)110100
Показатель предельного давления (бар)1110
Температура (С)9090
Макс. коэфф. лин. удлин. при повыш. тем-ры до +95 С (мм/м*С)0,180,82
Теплопроводность (Вт/м*С)0,410,41 0,125 (класс 10)
Коэффициент шероховатости внутреннего канала0,125 (класс 10)
Расчетный показатель прочности материалов (МПа)6,36,3

Металлопластиковые полиэтиленовые трубы

Трубная продукция дополнена внутренней алюминиевой прослойкой, маркируется: PERT-Al-PERT, REX-AL-REX, PERT-AL-REX, также встречаются композитные трубы для отопления с армированием наружного слоя полипропилена, маркировка PERT-AL-PPR.

Разобраться со сравнительными характеристиками элементов поможет представленная таблица:

ПоказателиREX-AL-REXPERT-AL-PERT
Номинальная рабочая температура+95 С+95 С
Максимальный пик высокой температуры при кратковременном воздействии+110 С+124,7 С
Эластичность стенок трубы (МПа)1100660
Техника присоединенияМеханическая – фитингами или резьбовыми соединениямиМеханическими или термопластическими сварными фитингами

Монтаж полиэтиленовых труб

Технологии различаются по типу фитингов. Можно использовать компрессионные, запрессовочные фитинги или сварную технику

Принцип монтажа идентичный, но следует обращать внимание на конструкционные различия деталей

Монтаж с применением компрессионных фитингов

Удобство технологии в том, что не нужны никакие специальные инструменты.

Алгоритм работ следующий:

Кусок трубы нужного размера отрезать ножницами

Важно, чтобы края среза были ровными, стенки не деформировались.
Фитинг разобрать, трубу оснастить обжимной гайкой, которую продвинуть резьбой в направлении стыка на 100-120 мм, затем надеть на трубу кольцо из латуни.
В зоне соединения с фитингом внутренний канал развальцевать, в концевой участок трубы вставить штуцер фитинга так, чтобы он вошел до упора с учетом размещения резиновой прокладки. Прокладку нужно расположить в углублении – оно предназначено именно для нее.
Притянуть разрезное кольцо как можно плотнее к фитингу, закрутить обжимную гайку, но без усилий, нужно оставить ход, чтобы при необходимости подтянуть гайку при опрессовке системы.

Идентичным образом выполняются все монтажные работы на участках тепловой системы. Если есть зона перехода на трубу металлическую или другого типа, а также на патрубки, применяются резьбовые соединители.

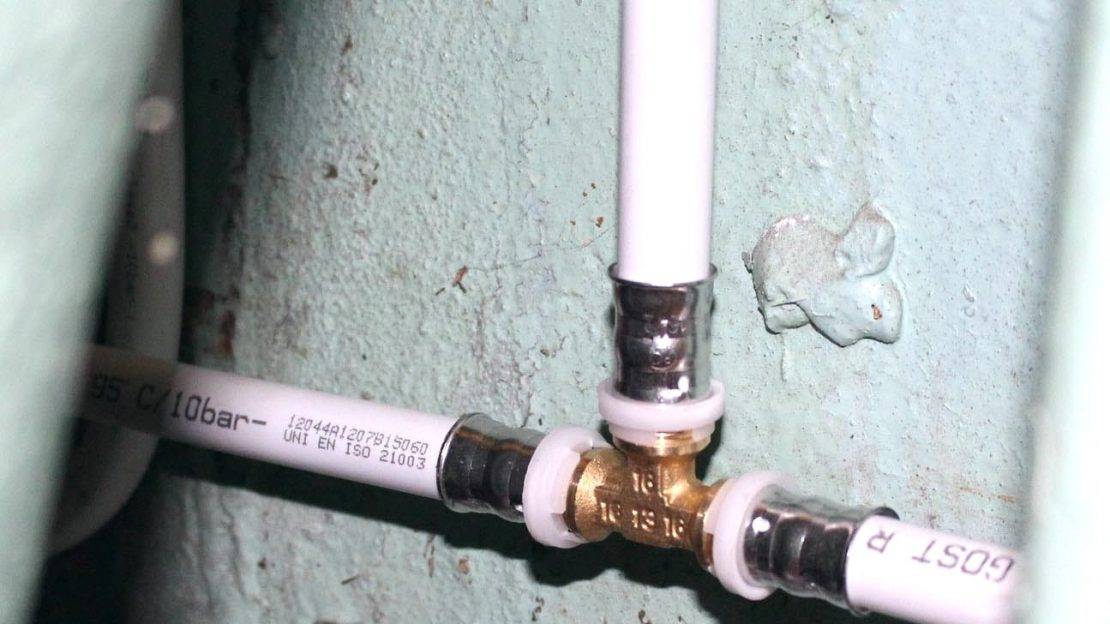

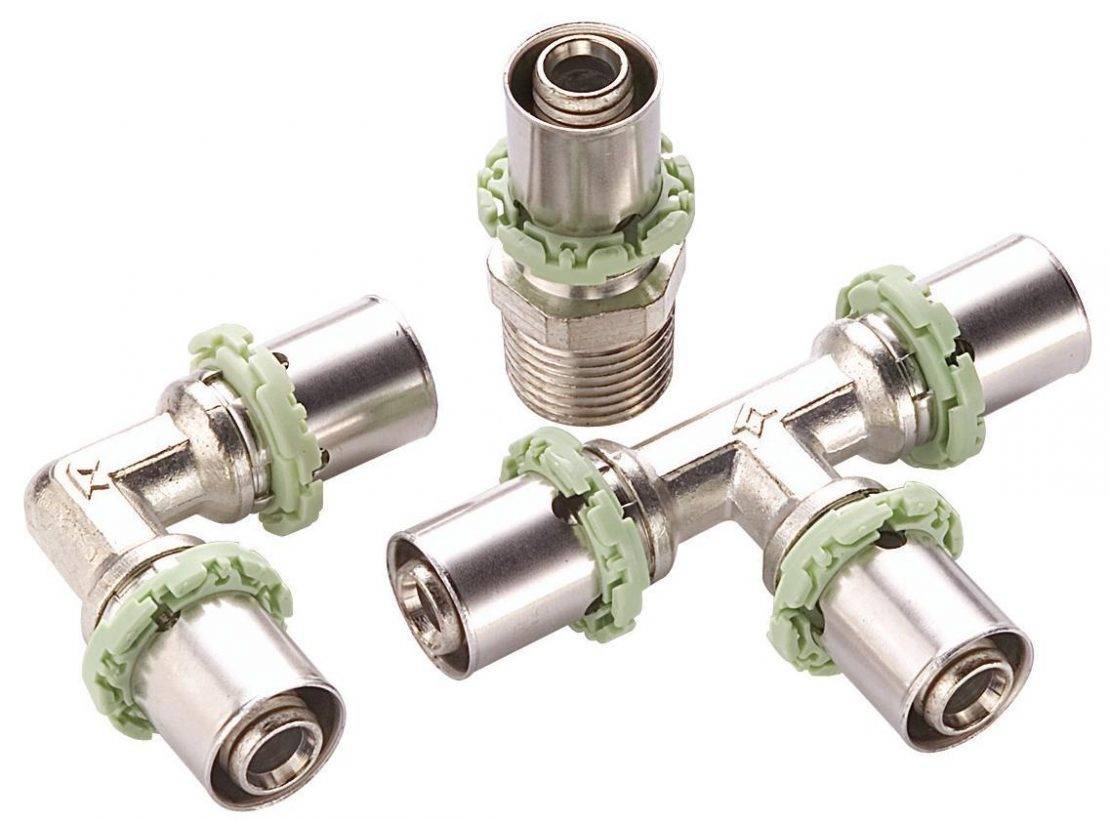

Монтаж с применением запрессовочных фитингов

Запрессовочные фитинги нужны при формировании системы из полимерных, металлопластиковых трубных изделий. Пригодится паяльник, поэтому процесс отличается сложностью для новичка.

Работы выполняются так:

  • разобрать фитинг;
  • гильзу надеть на край трубы, где предварительно снята фаска;
  • расширитель ввести во внутренний канал трубы, расширяя туннель до тех пор, пока не войдет патрубок фитинга;
  • вставлять патрубок нужно очень быстро, чтобы при сжимании полиэтилен плотно примкнул к детали;
  • после того как установлен штуцер, на фитинг нужно запрессовать гильзу, для чего используется напрессовочный механизм.

Теперь таким же образом нужно выполнить все стыковочные работы в системе отопления. Запрессовочные фитинги – детали, которые требуют опыта и мастерства, поэтому для новичка удобнее работать компрессионными типами изделий.

Сварной монтаж труб

Сварной аппарат нужен при работе с изделиями марки PE-RT. Для работ потребуется специальный паяльник, сварные фитинги, но такие трубы не всегда пригодны для сварных работ, поэтому этот момент нужно уточнить при покупке.

Сварные работы требуют навыка, без помощи профессионала не обойтись. Чтобы не увеличивать расходы на обустройство системы отопления, проще подобрать доступный способ соединения, а виды труб для работ своими руками указаны в таблицах.

Цена пластиковых труб для водопровода

На стоимость пластиковых труб для водопровода влияет множество факторов, но основными считаются следующие:

  • Технология изготовления. Пластик является модифицированной пластмассой, которая производится из нефтепродуктов. Индивидуальные свойства материала появляются после введения в его состав особых веществ по специальным технологиям.
  • Универсальность. Изделия, которые используются только в водопроводах для холодной воды, стоят гораздо дешевле, чем те, которые не боятся высокой температуры.
  • Расстояние от места производства до потребителя. Трубопроводы имеют значительные габариты, поэтому стоимость перевозки также включена в цену.
  • Качество изготовления. Большинство пластиковых труб соединяется пайкой, требующей большой точности изготовления трубопроводов и фитингов. Такие требования обеспечиваются только качественным дорогим оборудованием, которое есть у крупных компаний. Известные бренды гарантируют высокое качество своей продукции, поэтому цены у них всегда выше.

Цены пластиковых труб для водопровода в Украине:

Материал трубыЦена за 1 м, грн.
Полипропилен14-85
Поливинилхлорид22-63
Полиэтилен7,8-70
Металлопластик13-50

Цены пластиковых труб для водопровода в России:

Материал трубыЦена за 1 м, руб.
Полипропилен25-130
Поливинилхлорид50-60
Полиэтилен30-120
Металлопластик40-200

Как выбрать пластиковые трубы для водопровода — смотрите на видео:

Пластиковые трубы заполнили нишу в сфере создания водопроводных систем. Они более чем успешно завоевывают рынок, заменяя недолговечные и дорогостоящие металлические изделия. При правильном выборе заготовок и соблюдении технологии монтажа их не придется ремонтировать на протяжении всего гарантийного строка эксплуатации.

PEX трубы с усиленной прочностью и теплостойкостью.

РEХ-C и РEХ-B трубы применяются для отопления и водоснабжения, но поскольку материал имеет неоднородную структуру, есть некоторые ограничения, связанные с пластичностью и прочностью материала.

А вот трубы из РEХ-A при кратковременной пиковой температуре от -100 до +100 градусов Цельсия сохраняют свои теплофизические и прочностные свойства. Кроме того, сшитый полиэтилен РEХ-A обладает памятью формы. Это обозначает то, что испытав ту или иную нагрузку, материал восстанавливает свою первоначальную форму. Обычный полиэтилен не термостоек и представляет собой совокупность длинных углеводородных молекул, которые никак не связаны друг с другом.  Чтобы материал выдерживал высокие температуры, его необходимо сшить. Сшивка это образование между  цепочками полиэтилена продольно-поперечных связей – за счет взаимодействия атомов углерода и водорода соседних молекул . Относительное  количество  образующихся  поперечных  связей  в  единице  объема полиэтилена  определяется  показателем «степени сшивки».
PEX-A это один из самых старых способов сшивки полиэтилена. Выпуск пероксидно-сшитого  полиэтилена достаточно сложный и дорогой, но контролируем. Непростое производство таких труб по методу Энгеля , так называемую RAM – экструзию в 80-90 годах освоили такие известные фирмы как Rehau, Uponor. Позже исследовательские центры занялись разработкой труб из PEX-bи PEX-c. Мотивация подобных попыток была очевидна – технология производства, по крайней мере, труб из РЕХ-b намного проще и основана на использовании обычных экструзионных линий. Все эти попытки оказались либо совсем неудачными, либо полученные трубы не удовлетворяли по своим характеристикам требованиям нормативных документов. Кроме того, несмотря на кажущуюся простоту производства труб из РЕХ-Ь, для достижения необходимой степени сшивки требуются громоздкие и дорогостоящие пропарочные камеры, что значительно усложняет и удорожает процесс производства. Несмотря на это, в последнее время участилось производство труб из РЕХ-b. Подобная активность вызвана большим успехом применения гибких полимерных труб. С этим и связанны попытки недобросовестных  производителей  поставки потребителю «недосшитых» труб с предложением завершения сшивки в процессе эксплуатации. Напомним, сшивка РЕХ-b происходит под действием воды и/или водяного пара. Она начинается уже в процессе производства трубы – в охлаждающих ваннах – и продолжается во время ее хранения и транспортировки (при этом скорость процесса сшивки зависит от температуры и влажности воздуха, иными словами, от погоды). В этот момент происходит образование поперечных связей между линейными молекулами полиэтилена, полимер структурируется и приобретает новые свойства

Принимая во внимание, что целый ряд потенциальных производителей труб из РЕХ-b вообще не предусматривает никакого контроля за коэффициентом сшивки (предполагается, что труба должна сшиваться теплоносителем в начале эксплуатации), реальное значение рабочего давления труб в этом случае может оказаться значительно ниже расчетного.Понимая, что применение недостаточно надежных труб из РЕХ-b с неполной степенью сшивки может стать в недалеком будущем миной замедленного действия. Немецкий орган стандартизации (DIN) направил письмо  в Европейский Комитет по Стандартизации (CEN/TC 107) по поводу недопущения применения труб РЕХ-b в тепловых распределительных сетях в странах Европейского Союза

И еще немаловажная деталь: в трубах PEX-b процесс сшивки никогда не прекращается. Это означает, что трубы постоянно меняют свои характеристики, со временем труба теряет эластичность, стенки трубы постепенно усаживаются, теряется герметичность механических соединений именно с этим процессом связано то, что фитинги требуется время от времени ” подтягивать”.

Особенности материала

Сшитый полиэтилен имеет структуру трехмерной сетки с крупными ячейками. Этим уникальным строением объясняются его отличия от других полимерных материалов.

Особенности труб:

  • Сохранение неизменности качеств при минусовой температуре. С трубами из сшитого полиэтилена можно работать при температуре до -20 градусов.
  • Способность принимать первоначальную форму после деформирующего воздействия (наличие молекулярной структурной памяти).
  • Устойчивость к органическим растворителям, кислотам и щелочам. Исключение составляет 50% азотная кислота.
  • Плавится материал начинает при 200 градусах, для возгорания нужна температура в два раза выше.

Рекомендуем ознакомиться: Труба пенополиуретановая в оцинкованной оболочке (ППУ ОЦ) для минимизации теплопотерь

Производители, для повышения эксплуатационных качеств труб отопления из сшитого полиэтилена, выпускают многослойные или армированные изделия:

  • Многослойные трубы имеют дополнительный слой для защиты внутренней части трубопровода от проникновения атмосферного кислорода. В трехслойных изделиях он располагается снаружи и скрепляется с полиэтиленом клеевым слоем. В пятислойных трубных изделиях анти кислородная защита располагается в середине.
  • Армированные изделия из сшитого полиэтилена формируются на каркасе из капроновой нити, алюминиевой фольги или кевлара (специального высокопрочного волокна). Они обладают повышенной прочностью к сгибанию, скручиванию, давлению (до 30 атм.), гидроударам.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
