Как правильно подключить полотенцесушитель к стояку горячей воды

Подключение змеевика

В этом разделе речь пойдет о полотенцесушителе, сделанном в форме змейки. Именно такие ранее устанавливались в домах повсеместно. Соответственно, менять старый прибор на новый, имеющий такую же конфигурацию, проще всего.

Монтаж такого оборудования производится в несколько этапов. Первым делом необходимо перекрыть стояк и слить из него воду. Если вы живете в многоквартирном доме, то этим вопросом будут заниматься специалисты из ЖЭКа. Для этого нужно предварительно написать заявление на отключение стояка.

После того как стояк готов к работе, старый полотенцесушитель необходимо демонтировать. Иногда его просто срезают при помощи болгарки. Затем на его место устанавливают новое оборудование.

Вообще, в таких условиях оптимальным вариантом является замена не только полотенцесушителя, но и стояка. Если поменять его на вариант, сделанный из полипропилена, то можно сразу приварить к нему необходимые фитинги, которые обеспечат возможность перехода на резьбу и, соответственно, легкость монтажа оборудования.

Главное при таких работах — соблюдать наличие необходимого диаметра. Трубы не должны быть меньше предыдущих, иначе это чревато серьезными проблемами в гидравлической системе. После установки новый или старый стояк можно замаскировать с помощью декоративного короба. Сам полотенцесушитель, как и места его подсоединения к основной трубе, остается на виду.

Даже при такой простой процедуре установки нередко допускаются ошибки. Первая из них — это применение пресс-фитингов с последующим сужением внутреннего диаметра трубы. При этом гидравлическое сопротивление, конечно, становится выше, из-за чего работоспособность стояка резко снижается.

Второй ошибкой является установка перекрывающих вентилей перед полотенцесушителем. Вообще, эти устройства необходимы, ведь с их помощью в случае необходимости можно отключить оборудование для проведения ремонта или демонтажа.

Но в случае со змеевиком установленные на него вентили перекроют не только полотенцесушитель, но и весь стояк. Соседи в таком случае вряд ли будут вас благодарить, поскольку вы одномоментно отключите отопление в ванной комнате у всех, кто живет выше и ниже вас.

Однако запорные краны — все же хорошая штука, поэтому не стоит от них отказываться. В данной ситуации вас спасет установка байпаса. Это, по сути, дополнительная труба, которая сможет обеспечить непрерывную циркуляцию воды по стояку в случае перекрытия запорных вентилей.

Для этого байпас располагается перед кранами. Причем он может как соединять участки стояка напрямую, так и быть смещенным в сторону изгиба змеевика. Суть в том, чтобы дать горячей воде дополнительный путь в том случае, когда она не может пройти в полотенцесушитель. Таким образом ее циркуляция не будет нарушена.

Опять же, учтите, что на сам байпас ставить вентиль запрещено столь же категорически, сколь и на сам стояк. Причина та же: у вас не должно быть возможности обрубить соседям подачу горячей воды в систему отопления ванной комнаты. Конечно, если вы живете в частном доме, то можете располагать запорные краны где угодно. Но во многоквартирниках придется считаться с существующими правилами.

Варианты технических решений

Монтаж полотенцесушителя в частном доме может проводиться несколькими способами – врезка к основной системе отопления, установка на отдельный контур или подключение к горячему водоснабжению. Каждый вариант имеет свои преимущества и недостатки.

Полотенцесушитель на отдельном контуре отопления

Такой вариант установки подходит для любой модели водяных полотенцесушителей. Устройство подключается на отдельном закрытом контуре вместе с насосной группой.

Преимуществом использования такого способа монтажа является:

• обеспечение обогрева ванной комнаты без применения радиаторов;
• удобное использование независимо от времени года;
• возможность установки любой конструкции водяного полотенцесушителя, что позволяет воплотить любые дизайнерские решения.

Полотенцесушитель на отдельном контуре отопления

К недостаткам подключения устройства для сушки полотенец к отдельной отопительной ветке часто относят сложность монтажных работ. Для установки устройства требуется дополнительное оборудование, которое включает насос, отдельный коллекторный отвод и автоматику.

Подключение конструкции к контуру основного отопления

Такой способ подсоединения полотенцесушителя к отопительной системе менее затратный. Но для удобного использования устройства рекомендуется дополнительная установка ограничителя температуры. Это обусловлено сильным нагревом теплоносителя в подающем контуре, что часто становится причиной дискомфорта при прикасании к сушке руками.

Применение варианта подключения полотенцесушителя к основному отопительному контуру имеет свои достоинства:

• возможность использования устройства в качестве основного обогрева ванной комнаты;
• невысокие затраты монтажа;
• применение для любых моделей с жидким теплоносителем.

Недостатком такой установки считается отключение приспособления на летний период вместе с отопительной системой.

Подключение на горячую воду

Такой тип установки предполагает подсоединение полотенцесушителя к центральному ГВС. Вариант достаточно экономичный, так как не требует монтажа дополнительных приборов и успешно используется в квартирах.

К преимуществам данного типа подключения можно отнести:

• бесперебойное использование при круглогодичной подаче горячей воды;
• простота монтажных работ, отсутствие дополнительных затрат.

Подсоединение полотенцесушителя на горячую воду имеет свои недостатки:

• для установки допускается использование только определенных моделей сушек, изготовленных из нержавейки стандартной формы;
• ограниченная возможность использования в качестве основного обогрева ванной комнаты.

Мощность моделей сушек, которые предназначены для подключения к ГВС, составляет не более 200 ватт, поэтому установка в помещении без батарей отопления или теплого пола нецелесообразна.

Основные этапы

Если в качестве подключаемого сантехизделия выбрана модификация «лесенка» либо иная другая, то необходимо придерживаться следующей последовательности работ:

• Демонтаж имеющегося полотенцесушителя;
• Установка нового стояка;
• Монтаж шаровых кранов и байпаса;
• Соединение при помощи сварки трубопроводов;
• Установка полотенцесушителя, включающая его подключение.

Довольны распространены ситуации, когда ещё до подключения нового полотенцесушителя приходится снимать старые изделия. Для подобных случаев получили распространение следующие схемы подключения полотенцесушителя старых модификаций:

• для современных устройств;
• для змеевиков старого образца.

Демонтаж современной конструкции

Следует убедиться, что центр присоединительных патрубков находится у изделия в том же месте, что и у демонтируемого полотенцесушителя. После снятия старого изделия необходимо путем присоединения к ответным элементам разъемов выполнить монтаж нового, после чего приступают к подключению его к системе и закреплению на стене.

Демонтаж старого змеевика

Куда больше трудностей возникнет, если приходится иметь дело со старым советским змеевиком. При подобном варианте схема монтажа полотенцесушителя с боковым подключением требует его установки одновременно со стояком. Примечательно, что этот элемент может заменяться полностью либо частично. Причем замена лишь части старого трубопровода представляется не лучшим решением, поэтому правильнее всего установить новый стояк. Для реализации подобного замысла, придется получить согласие у соседей снизу и сверху, чтобы можно было подключить к ним новый стояк. Подобные ситуации встречаются довольно часто, так как владельцы осознают, какую большую угрозу представляют старые трубы в перекрытии.

Проверка системы

Суть тестирования заключается в проверке магистрали на герметичность. Для этого производится открытие кранов, тем самым выпускается воздух из труб, а контур заполняется водой. Опрессовка проводится под повышенным давлением. При обнаружении проблем, они устраняются и процесс повторяется.

Если испытание прошло успешно, то можно заливать стяжку. После высыхания бетонной поверхности можно начинать укладку плитки.

К сведению! Только, после полного затвердевания стяжки, через 3 — 4 недели, и засыхания плиточного клея, разрешено первый раз включать систему. Температуру нужно поднимать помаленьку, на протяжении нескольких суток.

Как установить полотенцесушитель “лесенка”

Схема подключения модели “лесенка” предусматривает применение таких способов подключения агрегата к стояку, как диагональный или боковой. Модель, обеспечивающая высокую теплоотдачу, позволяет украсить ванную комнату. Монтировать прибор самостоятельно можно и без специальных знаний, но при наличии небольшого опыта. Подключать агрегат необходимо в конкретной последовательности, напоминающей этапы монтажа модели простой конфигурации. Чтобы правильно выполнить установку агрегата, нужно учесть следующие нюансы:

1. Располагать внизу отвод стояка ниже либо на уровне нижней точки прибора, а вверху – выше верхней.
2. Соблюдать горизонтальный уровень подводящих труб либо делать уклон, равный 5-10 мм по общей длине, чтобы не появлялись пробки воздуха.
3. Не использовать трубы, имеющие наименьший диаметр, для байпаса при выборе нижней подачи.
4. Подбирать трубы для равномерного прогрева диаметром не меньше 25 мм, для изготовления которых использовался полипропилен.
5. Поместить трубы в специальную изоляцию, если планируется замуровать трубопровод в стене.

При установке зауженного байпаса либо его смещении естественная циркуляция будет работать одновременно с принудительной. Эта схема обладает единственным недостатком, поскольку возможен исключительно верхний способ подключения полотенцесушителя. Нижний вариант установки агрегата обусловлен полной неработоспособностью системы.

Схемы подключения полотенцесушителя для квартиры

Для эффективной работы полотенцесушителя в квартире требуется непрерывный кругооборот воды. Если по форме прибор близок к обыкновенным U/M-образным, используется единственный способ подключения.

Для монтажа «полотенечника» современных конструкций с несколькими возможными точками подключения придется выбирать из различных вариантов.

Существующие варианты

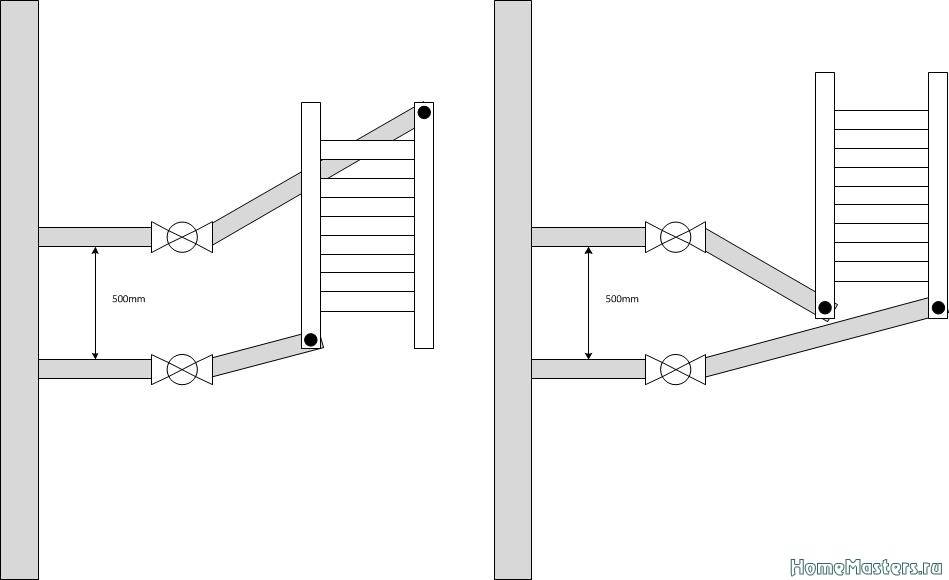

1. Нижняя. И прямой, и обратный отводы соединяются с нижними выводами прибора.
2. Верхняя. Отвод на подачу и обратка присоединяются к верхним соединительным точкам.
3. Боковая. Чтобы подключить полотенцесушитель используется по одной точке сверху и снизу, находящиеся с одной стороны.
4. Диагональная. Задействованы нижние и верхние точки соединения, размещенные с разных концов лесенки.
5. По центру. Такой вариант встречается редко.

Каждый способ имеет свои достоинства и недостатки. Сложно назвать какой-либо вариант оптимальным, так как нужно учесть немало факторов, влияющих на работу сушителя.

Выбираем способ

Выбор способа подсоединения обуславливается необходимостью получения максимальной теплоотдачи от прибора с минимальными потерями тепла. Для этого нужно исключить появление завоздушенных мест, обеспечить стабильную циркуляцию воды.

Нужно учесть габариты полотенцесушителя, число, ширину и диаметр перекладин. Помимо этого, имеет значение и направление поступления горячей воды (снизу либо сверху), скорость циркуляции, давление в системе ГВС.

Оптимальным способом считается боковой монтаж. Несмотря на некоторые недостатки, при его реализации потери тепловой энергии минимальны, обеспечивается интенсивная циркуляция.

Нижнее подсоединение применяется независимо от направления подачи жидкости. Верхний – наоборот, создает угрозу застаивания воды внизу прибора, в которые перемещаются остывшие слои воды.

Помимо подсоединительных точек, требуется включение в систему правильно работающего байпаса. Он представляет собой прямую часть стояка, находящуюся между подводками для «полотенечника». На этом участке трубы нельзя устанавливать никаких кранов, сужать внутренний диаметр обводного участка, делать его значительно меньшим по сравнению с другими частями трубопровода.

В частных домах байпас иногда устраивают смещенным от оси стояка. Это позволяет не допустить изменения параметров водного потока.

Неправильные схемы

В первую очередь следует избегать устройства сложных изогнутых отводов, вертикальных петель. В них чаще всего образуются пузырьки воздуха, препятствующие перемещению воды. Располагать отводы необходимо под небольшим уклоном.

Для установки полотенцесушителя не годятся трубопроводы, спрятанные под навесным потолком, под напольным покрытием. При скрытой прокладке труб создаются труднодоступные петли, в которых накапливается воздух, задерживается вода.

В системах с небольшим давлением (как правило, это независимые линии в частных жилых постройках) также необходимо учесть давление воды на входе. Нередки случаи, когда принудительная циркуляция от насоса «соперничает» с естественной (гравитационной).

Поток горячей воды направляется в полотенцесушитель, где остывает и опускается вниз. Вода при этом либо проходит в одном направлении, не прогревая остальные трубки прибора, или вообще прекращает перемещение.

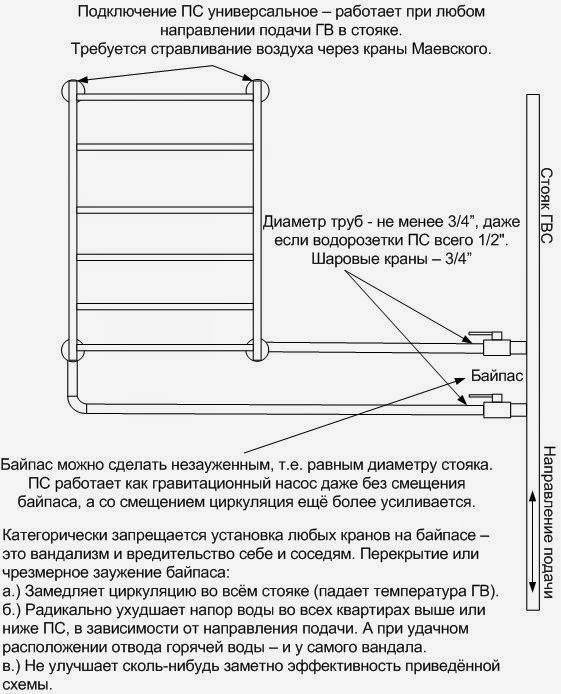

Схема №1

(Боковое или диагональное подключение, незауженный несмещённый байпас)

Данная схема обеспечивает подачу теплоносителя в верхнюю часть и выпуск остывшего теплоносителя обратно в стояк снизу. Циркуляция через полотенцесушитель обеспечивается только гравитационным напором остывающей в нём воды.

Боковое подключение лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса

Диагональное подключение лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса

Диагональный вариант подключения полотенцесушителя не имеют никаких преимуществ перед боковым.

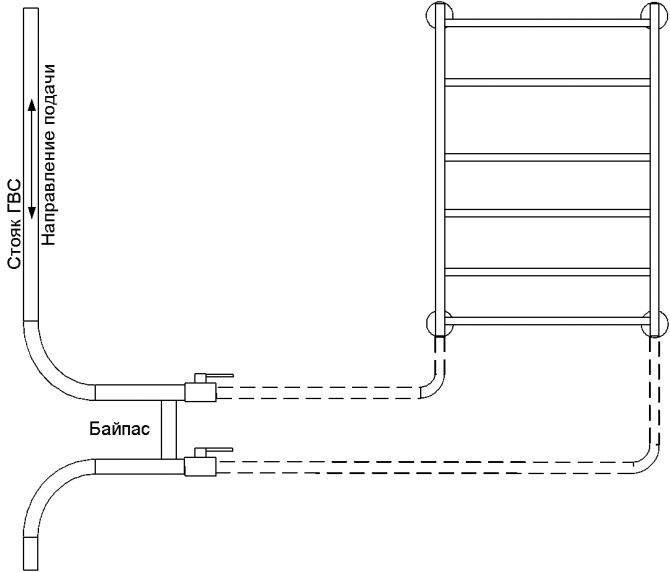

Боковое подключение П/M-образного полотенцесушителя, работающее на естественной циркуляции, без заужения и без смещения байпаса

Эта схема подключения – универсальная:

• Работает при любом направлении подачи в стояке.
• Не зависит от скорости циркуляции в стояке.
• Не требуется стравливание воздуха из полотенцесушителя после отключения воды.
• Удалённость от стояка – вплоть до 4-5 метров.

Условия работоспособности схемы:

• Нижний отвод стояка должен быть ниже низа полотенцесушителя или наравне с ним, а верхний отвод стояка – выше верха прибора или наравне с ним.
• При нижней подаче между отводами однозначно не должно быть никакого заужения. Оно будет препятствовать работе полотенцесушителя вплоть до полной неработоспособности! При верхней подаче допустимо в заужение байпаса на один шаг диаметра стояка (об этом варианте будет рассказано подробно чуть ниже), но для работы прибора оно не требуется.

Подключение по такой схеме с нижней подачей в стояке очень критично к качеству монтажа. Вредят её работе любые заужения между отводами, которые, например, возникают при нарушении технологии сварки полипропилена. Это перегрев насадок, превышение времени нагрева трубы и фитинга, вдвигание трубы в фитинг с чрезмерным усилием без контроля глубины. Заужения могут возникнуть при наличии сварных швов на стояке между отводами или при наличии смещений трубы стояка относительно своей оси между отводами.

Почему заужение/смещение между отводами при нижней подаче мешает работе полотенцесушителя? Потому что оно создаёт за счёт движения воды в стояке дополнительный перепад давлений (у нижнего отвода – больше, чем у верхнего), что противодействует естественной циркуляции, которая выталкивает воду обратно в стояк через нижний отвод.

Важное замечание: так как естественная циркуляция обеспечивается за счёт остывания воды в приборе, то при таком подключении всегда будет разница температуры между верхом и низом полотенцесушителя. Однако в грамотно смонтированном приборе она составляет всего 3-4°C, которые рукой невозможно почувствовать – выше определённого порога температура воспринимается как «одинаково горячо»

Если же разница больше, то либо совершена ошибка при монтаже, либо переоценена температура системы горячего водоснабжения. Постарайтесь измерить температуру горячей воды в системе, а также температуру верхней и нижней части полотенцесушителя.

Допустимые варианты исполнения схемы №1

Боковое подключение (пример верного исполнения)

Весь полотенцесушитель по вертикали размещается строго между отводами, соблюдены верные уклоны подводящих труб, никакие условия работоспособности не нарушены.

Боковое подключение (пример условно допустимого исполнения)

Полотенцесушитель находится выше верхнего отвода. Потребуется стравливание воздуха из левого верхнего угла прибора. Обычный радиатор не даст этого сделать без очень неудобных ухищрений (например, ослабления накидной гайки верхней водорозетки), выше пунктирной линии будет стоять воздух, и прибор работать не будет.

Для полноценной эксплуатации этого варианта обязательна установка воздушного клапана строго в верхний уголок для подачи воды. Лишь немногие модели полотенцесушителей позволяют это сделать, в частности — бренд «Сунержа» серий «+» («Богема+», «Галант+» и др.).

Воздушный клапан в противоположном углу от точки подключения воды не может стравить весь воздух из прибора!

Особенность хромированных деталей

Хромирование металлических деталей проводят путем нанесения тонкого слоя хрома на поверхность. Этот слой защищает основной металл от разрушения.

При хромировании преследуют несколько целей:

• Улучшение внешнего вида. Хромирование фитингов переводит соединительную деталь из разряда сантехнических в разряд интерьерных, дизайнерских.
• Скрыть дефекты металла.
• Улучшить эксплуатационные свойства.
• Продлить срок службы фитингов.

Хромированные поверхности придают ванной комнате особую атмосферу кристально чистой роскоши. Их зеркальный блеск, идеально ровные поверхности гармонируют с плиткой и сантехникой, органично вписываются в помещение.

Рекомендуем ознакомиться: Использование медных труб в различных трубопроводных системах — плюсы и минусы

Подключение водяного полотенцесушителя — особенности

Полотенцесушитель является важным атрибутом, создающим повышенные удобства при пользовании ванной комнатой, в которой выполняет следующие функции:

• Просушивания полотенец, намокнувших после стирки и мытья одежды, обуви.
• Обогрева ванной комнаты для комфортного нахождения в помещении после принятия ванны или душа.
• Борьбы с сыростью, влияющей на отделочные материалы, электрические розетки и светильники, нагревательные котлы и бытовую технику.

Подключение полотенцесушителя к системе отопления или горячего водоснабжения производится путем параллельного или последовательного присоединения к трубопроводу, по которому протекает горячая вода.

Любой полотенцесушитель имеет входной и выходной патрубок с резьбой на конце для быстрого и удобного подсоединения к трубам. В некоторых схемах полотенцесушитель становится частью трубопровода, помещенной в просвет на место вырезанного участка трубы. При монтаже его приваривают к трубам или устанавливают на резьбовые соединения типа «американка«.

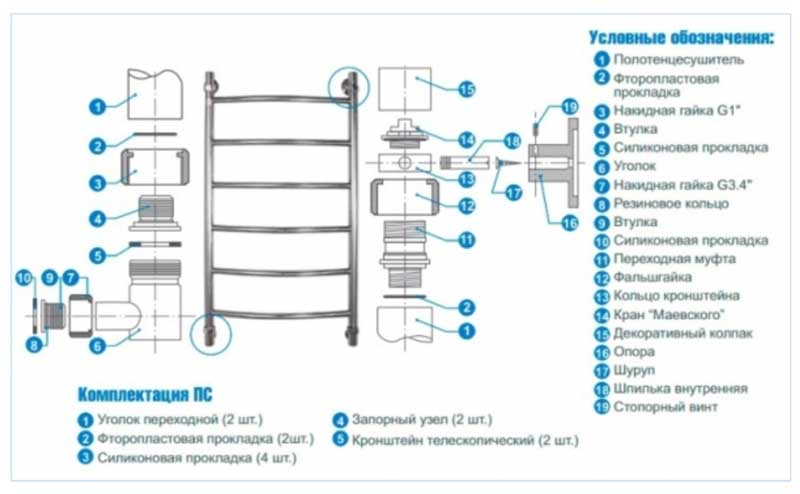

Рис. 2 Устройство и комплектация полотенцесушителя лесенка

Куда подключить и где повесить

Подключить водяной полотенцесушитель можно и к стояку горячей воды и к отоплению. Если есть оба эти варианта, выбирают обычно ГВС

На это есть три причины: меньше мороки с разрешением на подключение, подключать можно в любое время года (договориться с УК об отключении стояка и все) и, самое важное, — греется такой полотенцесушитель круглый год

Если же ГВС в доме нет, придется подключатся к стояку отопления. Для этого требуется разрешение УК и проект. Покупаете полотенцесушитель (желательно простой конструкции), идете в ЖЭК с его паспортом (копией), пишите заявление. Если разрешение дают, заказываете проект (тоже нужна будет копия паспорта с подосоединительными размерами). Потом, согласно проекта, выполняете сами или нанимаете исполнителей (сантехников из ЖЭКа, как вариант). Вызываете представителей ЖЭКа для приемки.

Чтобы «полотенчик» грелся всегда и без проблем, все подводы прямые, без дуг и карманов

При определении места установки полотенцесушителя могут еще возникать вопросы о том, на какой высоте его стоит вешать. Если есть выбор, удобнее всего располагать так, чтобы он находится на уровне головы и ниже. Это если ставите П-образную или змейку. Если речь идет о «лесенках» большой высоты, верхнюю планку располагают не уровне накала кисти поднятой руки (примерно 190-200 см).

При выборе места установки полотенцесушителя надо еще учитывать удаленность от стояка. В принципе, чем ближе к стояку, тем лучше — больше шансов на то, что работать будет. Но, можно отнести и на метр или около того, только при выполнении условий:

• малого гидравлического сопротивления полотенцесушителя (простая форма и сечение 1″ или 3/4″),
• достаточного давления (2 атм или больше)
• отвода трубами нормального диаметра (на шаг меньше чем стояк).

При этом обязательно выполнять и другие правила подключения. Тогда будут шансы а то, что работать такой «удаленный» прибор будет нормально.

Советы по установке

• В многоквартирных домах хозяева своего жилья проводят подсоединение полотенцесушителя к трубопроводу подачи горячей воды. Он становится частью системы, петлей трубопровода, и ошибки в его монтаже приведут к сбою в работе системы водопровода не только в квартире, но в подъезде всего дома. Подключение полотенцесушителя к системе отопления практикуется в странах Европы. Поэтому модели зарубежного производства не подходят для подключения в квартирах. Рекомендуется выбирать отечественного производителя. Не стоит пренебрегать стандартам ГОСТа. В домах частного владения устанавливаются полотенцесушители любого бренда.
• Для подключения подбираются элементы системы из одного материала. В противном случае возникает электролитическая коррозия. Последствия этого явления – поломка устройства за короткий промежуток времени. К трубопроводу из пластика подсоединяются конструкции, изготовленные из разных материалов.
• Желание иметь работающий полотенцесушитель круглый год будет возможным, если установить комбинированную модель. Подключение к системе отопления ограничивает время эксплуатации установки отопительным сезоном.
• Монтаж конструкции к нижним патрубкам системы уменьшает его мощность на 10 %.
• При подключении модели «лесенка» применяется диагональное, боковое (верхнее или нижнее), вертикальное (левое или правое) подсоединение к водопроводу. Выдерживается межосевое расстояние в пределах 500 мм.
• Если полотенцесушитель устанавливается при строительстве жилья или капремонта, то выбирать его модель можно без учета посадочного места. Когда монтаж проводится в действующую водопроводную систему, то при покупке модели учитывается существующая разводка, расстояние между отводами.
• Если не совпадают диаметр подключения труб водопровода и конструкции, то приобретаются переходники.
• Нельзя выбирать модель с меньшим диаметром труб, чем в самой системе подачи воды. Высокое давление жидкости в зауженном месте приведет к аварийной ситуации.
• Если монтаж проводится к стояку, то в качестве соединительного элемента приобретаются «американки». Это разъемное соединение. С его помощью вся конструкция быстро снимается.
• В случае экстренного ремонта, когда потребуется демонтаж конструкции, возникает необходимость отключать полотенцесушитель. Чтобы не оставить всю квартиру без воды, на стояке монтируются шаровые краны и байпас на полотенцесушитель (перемычка).

Монтаж байпаса перемычки

При монтаже полотенцесушителя к стояку специалисты дают следующую рекомендацию: во время работ необходимо устанавливать байпас, то есть перемычку. Хотя это и не является обязательным условием. Но если вы установите эту деталь, то при эксплуатации полотенцесушителя сразу почувствуете разницу. Установка производится с использованием труб из разных материалов. Может использоваться:

• черный металл;
• медные трубы;
• изделия из металлопластика.

Что выбрать, во многом зависит от ваших финансовых возможностей. Если говорить о медных трубах, то это самый лучший выбор, поскольку они отличаются высоким качеством. Однако необходимо знать, что стоимость их довольно высокая. Многие владельцы квартир при установке полотенцесушителя используют перемычку из полипропилена. Установка крана выполняется посередине самой перемычки.

Назначение байпаса

Если говорить о назначении байпаса, то оно состоит в том, чтобы удалить из полотенцесушителя весь воздух, благодаря чему теплоносителю будет обеспечен нормальный ход.

Демонтаж

Довольны распространены ситуации, когда ещё до подключения нового полотенцесушителя приходится снимать старые изделия. Для подобных случаев получили распространение следующие схемы подключения полотенцесушителя старых модификаций:

• для современных устройств;
• для змеевиков старого образца.

Демонтаж современной конструкции

Если в ванной комнате имеется современная модель полотенцесушителя, установленная с соблюдением всех требований и имеющая разъемные соединения, то при выполнении работ по его демонтажу трудностей возникнуть не должно

Особое внимание здесь следует обратить на то, чтобы конструкция устанавливаемого сантехизделия совпадала со старой моделью, а размеры в центрах присоединительных патрубков были идентичны

Следует убедиться, что центр присоединительных патрубков находится у изделия в том же месте, что и у демонтируемого полотенцесушителя. После снятия старого изделия необходимо путем присоединения к ответным элементам разъемов выполнить монтаж нового, после чего приступают к подключению его к системе и закреплению на стене.

Демонтаж старого змеевика

Куда больше трудностей возникнет, если приходится иметь дело со старым советским змеевиком. При подобном варианте схема монтажа полотенцесушителя с боковым подключением требует его установки одновременно со стояком. Примечательно, что этот элемент может заменяться полностью либо частично. Причем замена лишь части старого трубопровода представляется не лучшим решением, поэтому правильнее всего установить новый стояк. Для реализации подобного замысла, придется получить согласие у соседей снизу и сверху, чтобы можно было подключить к ним новый стояк. Подобные ситуации встречаются довольно часто, так как владельцы осознают, какую большую угрозу представляют старые трубы в перекрытии.

Установка перемычки

Перемычка представляется весьма полезной вещью, так как может прийти на помощь в самых неожиданных ситуациях. Хотя устанавливать ее владелец может только по своему желанию, все же не следует пренебрегать таким советом. Скажем, если в местах соединения полотенцесушителя появились признаки часть течи, причем влаги с каждым днем становится все больше, перемычка поможет предотвратить аварийные ситуации. В таких случаях владельцу нет необходимости связываться с аварийной службой и на протяжении нескольких часов дожидаться приезда специалистов.

Байпас же является эффективным решением подобных проблем. По своему исполнению он выглядит как обычный участок трубопровода. Монтаж этого элемента требует установки на концах полотенцесушителя стандартных шаровых кранов, используя которые владелец может без особых усилий отключить воду в экстренных случаях.

Краны

Для управления работой полотенцесушителя перед ним устанавливаются два запорных крана с соответствующим магистральным трубам сечением. Конструкция и устройство этих кранов особого значения не имеет – одинаково пригодны как двухпозиционные (открыто/закрыто) шаровые, так и многооборотные изделия. Правда, при случайном образовании в сушилке для полотенец воздушной пробки, приводящей к резкому снижению эффективности отопительного прибора, удалить ее посредством таких кранов не получится. Изначально воздух можно стравить через гайки, но если их часто крутить то уплотнители быстро придут в негодность.

Краны обычно имеют резьбовое присоединение – поэтому, при отсутствии на магистральных трубах резьбы, ее необходимо нарезать или приварить соответствующий фитинг.

Кран Маевского ставим таким способом если часто завоздушивается система

Заземление водяного полотенцесушителя

Явление электрокоррозии приводит к тому, что стенки труб истончаются. Причем настолько, что со временем начинают «капать», а то и течь. Особенно страдают от этого латунные и медные изделия. Нержавейка тоже истончается, хоть и намного медленнее.

Избавиться от блуждающих токов нереально, так как нас окружают магнитные поля, которые и провоцируют их возникновение. И подключение пластиковыми трубами не до конца решает проблему — токи наводятся в металлическом теле полотенцесушителя. Можно влияние этих токов нейтрализовать. Просто надо заземлить полотенцесушитель.

Как заземлить водяной полотенцесушитель

Для этого к металлической части полотенцесушителя прикрутить/приварить/припаять изолированный провод (сечение не менее 2,5 мм²). Второй его конец подключить к колодке заземления, заземляющей шине. Так как заземление имеет малое сопротивление, ток будет течь по проводнику, а не по трубам.

https://youtube.com/watch?v=ctpUlynSQTk

Часто встречаемые ошибки монтажа

Если подключать полотенцесушитель своими руками, то можно совершить ошибки. Частые из них:

1.выбор неправильной формы труб, не соблюдение наклона подводящих патрубков. Теплоноситель может застаиваться, если не сделать уклон труб на узких участках стыков, также врезать патрубки выше, чем расположены отводы.

2.установка кранов для затворов до байпаса, без установки перемычки, либо на самом элементе.

3.если система подключена к отопительной сети, и выполняют стравливание воздушных излишков. Не зная способ подключения прибора, пользователи могут принимать остывание сушилки за наличие воздуха в трубах. Они отсоединяют трубы, чтобы стравить пробку. В отопительном стояке постоянно циркулирует вода. Если не перекрыть стояк и демонтировать трубы, то образуется потоп.

4.применение труб из металлопластика для подводов. Чтобы сэкономить место, многие делают установку гибких шлангов для отводов. Гидравлическое сопротивление увеличивается, внутрь проникает воздух, образуя застои воды. Фитинги из данного материала отличаются толстой внутренней частью для укрепления соединения, но при этом сужается сечение трубы.

5.слишком сильно сужается байпас. Если размер перемычки меньше на более одного типоразмера, то нарушается циркуляция воды, температура ее падает во всех потребительских узлах, находящихся ниже, также снижается напор в стояке.

При наличии ошибок монтажа сушилки снижается давление в водоснабжении, повышается нагрузка на участки стыков прибора. Если случится авария из-за неправильного монтажа, то виновник будет выплачивать ущерб, принесенных соседям.
