Бассейн с подогревом — роскошь и комфорт своими руками

Бюджетные варианты

Перечисленные выше способы нагреть воду обычно актуальны только для каркасных, а значит, более дорогих моделей. Но нагреть воду до достаточной для купания температуры можно и в обычном надувном — вот несколько простых и бюджетных способов.

Кипятильник

Кипятильники как средство для нагрева воды застали многие люди не только старшего, но и среднего возраста — и они действительно эффективны. У вас не выйдет нагреть кипятильником большой бассейн для нескольких человек, но небольшой или детский — легко. Ещё можно использовать несколько устройств. Соблюдайте правила безопасности и ни в коем случае не пытайтесь купаться вместе с устройствами.

Улитка

Улитками называют небольшие солнечные коллекторы, работающие по принципу: вода из бассейна по маленькой системе труб попадает в «улитку», нагревается там под солнцем, а затем возвращается в основной резервуар. К сожалению, для нагрева воды с помощью улитки необходимы прямые и мощные солнечные лучи, что не всегда возможно.

Покрывало

Если вам нужен самый обычный надувной бассейн с подогревом для двора дачи, то можно использовать любое свободное покрывало. Желательно, чтобы материал покрывала был как можно более склонен к сильному нагреву — идеальными вариантами будут полиэтилен, брезент, плотная ткань (обязательно чистые). Плотно накройте покрывалом бассейн в самое жаркое время дня и подождите немного. Греющийся на солнце материал будет нагревать воду, а изоляция помешает теплу испаряться.

С помощью дров

Если есть возможности и топливо, можно подогреть воду отдельно и залить в бассейн уже тёплой. Для этого вам понадобится ёмкость, где можно нагреть достаточное количество кипятка. Будьте осторожны, готовя таким способом уличный бассейн для своего загородного дома — если вода будет слишком горячей, дети и домашние животные могут получить повреждения, а сам бассейн может расплавиться.

Газовые

Газовые нагреватели в линейке водонагревателей для бассейнов занимают достойное место. По условиям эксплуатации они являются самыми экономичными. Большая мощность (115 кВт) позволяет обогревать объемные стационарные бассейны. Для горения используется природный газ или пропан. Позволяют осуществлять быстрый нагрев воды в бассейне и легко поддерживают постоянную температуру.

Газовые нагреватели, по сравнению с дровяными, практически не требуют особого ухода. Это и понятно – газ, сгорая, не оставляет за собой ни золы, ни пепла, ни сажи. Но при пользовании газовым водонагревателем возникают проблемы другого порядка.

Установка газового котла требует не только специальных навыков, но и разрешения газовой службы. Поэтому вопросы газоснабжения, газопровода и монтажа газового оборудования требуют вмешательства специалистов-профессионалов.

Принцип работы газового нагревателя прост – газ, сгорая в камере сгорания, выделяет тепло, которое нагревает воду. При правильном монтаже и своевременным обслуживанием газовые водонагреватели могут бесперебойно работать около шести лет.

Тепловой насос для нагрева

Рисунок 2. Схема электронагревателя для бассейна.

Второй по популярности нагреватель воды для бассейна – тепловой насос. Его принцип действия аналогичен бытовому кондиционеру системы «зима-лето» в режиме «зима». Такое устройство засасывает воздух, нагревает его и за счет этого греет воду, проходящую по радиатору из труб. Стандартные установки рассчитаны на потребление электроэнергии порядка 1,1-1,4 кВт, при этом выдается тепловая энергия мощностью 5,4-6,5 кВт. Работают тепловые насосы при температуре окружающего воздуха не ниже +5ºС.

Часто и эффективно для поддержания нужной температуры используется теплообменник. Нагрев воды в этом случае производится путем отбора тепла от теплоносителя. Принцип действия подобен змеевику: вода из бассейна проходит через сосуд со змеевиком, по которому циркулирует жидкий или газообразный (пар) теплоноситель, и нагревается от него (происходит обмен температурой). Вода либо пар нагревается в котле или подается из системы центрального отопления.

Такой обогреватель работает автоматически. В котле нагревается теплоноситель до температуры 80-100ºС и подается в теплообменник. При опускании температуры в бассейне ниже нормы датчики дают команду на включение насосов, которые прокачивают воду через змеевик, где она нагревается и снова поступает в бассейн. Когда температура поднимается до нужной отметки, насос отключается. Конструкция теплообменников может быть различной: горизонтального или вертикального исполнения, из нержавеющей стали или титана, мощностью от 14-16 кВт до 110-130 кВт.

Мощность спирали.

Для подогрева воды в бассейне, требуется большое количество тепловой энергии. Среди возможных способов нагрева, мы предлагаем самый экономичный и эффективный — подогрев бассейна дровами. Мощность водонагревателей варьируется от 18 до 55 кВт, зависит это от количества витков. Для подогрева воды в бассейне малого объёма вам будет достаточно нагревателя Basis 18 кВт. Для обладателей бассейнов внушительных размеров потребуется нагреватель Volcano 50 мощностью 55 кВт.

Подогрев бассейна дровами это самый экономичный способ нагрева воды, ведь расход сухих берёзовых дров для самой мощной модели “Volcano 50” составляет всего 20 кг/час. КПД=70% Все водонагреватели проходят тестирование на герметичность давлением в 15 атм. Электросварные трубы разрывает при нагрузке в 170 атмосфер.

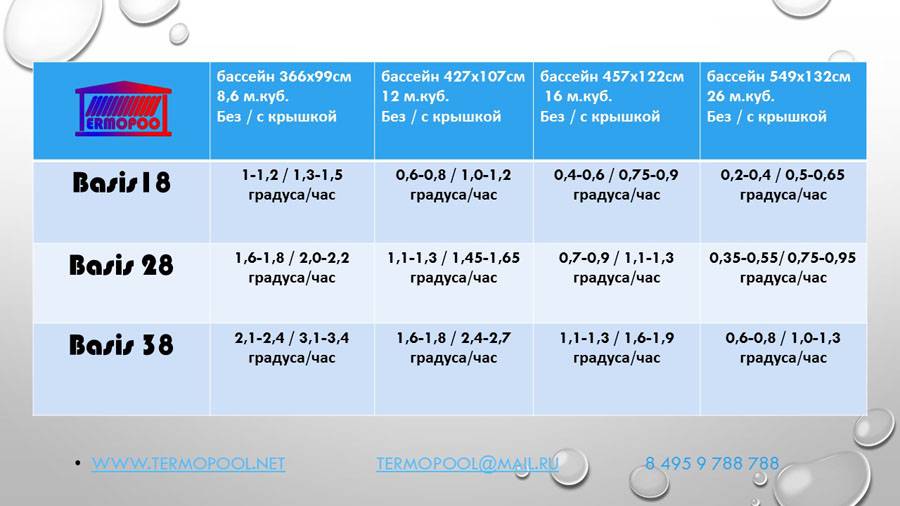

Таблица нагрева воды в бассейне (серия BASIS)

УЗНАТЬ ПОДРОБНЕЕ О BASIS ›

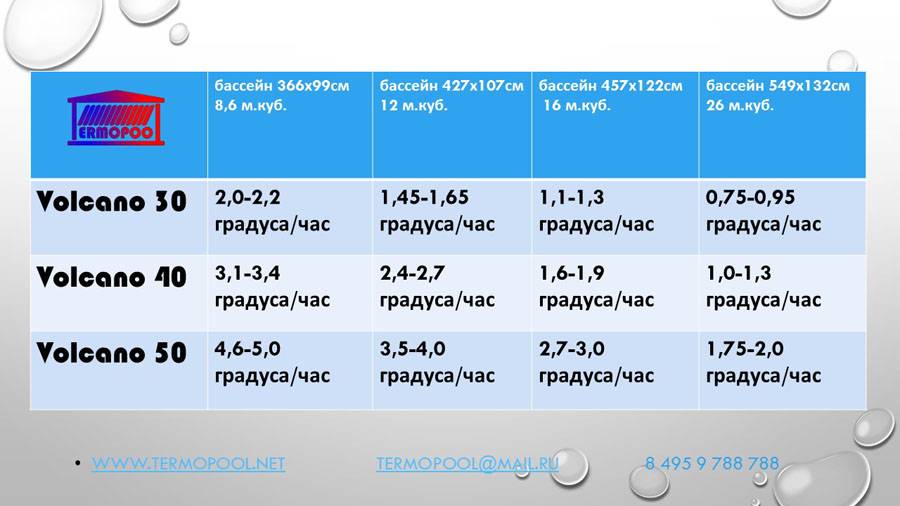

Таблица нагрева воды в бассейне (серия VOLCANO)

Мы лично замерили мощность наших, нагревателей для бассейнов, и можем гарантировать данный результат, указанные выше мощности могут повышаться или понижаться, все зависит от интенсивности горения, породы и влажности древесины, мы даем средние стабильные показатели при топке березовыми поленьями.

Посмотрите видео:

Видео. Измерение мощности.

Видео. Termopool Volcano спустя год.

Способы расчета мощности газового котла

Чтобы контур обогрева на газе работал правильно, следует использовать эмпирическую формулу t=1.16хVхT/P, где t – нужное время в часах, V – количество кубических метров (объем воды) в бассейне, Т – искомая разница температур в °, Р – показатель мощности, заявленной производителем.

Если жидкость имеет температуру 19 °C, а нагреть ее нужно до 25 °C (на 6 °C при объеме объекта 30 куб.м), то время, определяемое по формуле t=1,16х30х6/6, составит 34,8 часа.

Теплообменные аппараты

Подогрев воды в бассейне с помощью теплообменников является распространенным способом, не требующим потребления электроэнергии. Устройство функционирует за счет подключения к единой системе отопления жилого дома. Конструкция этих моделей отличается своей простотой. Корпус выполнен в виде колбы, содержащей в себе змеевик. С помощью циркулярного насоса из системы отопления в него поступает вода, нагревающаяся в результате соприкосновения со змеевиком.

Теплообменники обладают высоким уровнем мощности, который варьируется до 200 кВТ, поэтому можно осуществлять такую установку на улице для подогрева резервуаров с большим объемом. Для улучшения работы их обеспечивают обратными клапанами и циркуляционными насосами.

Приобрести данный нагреватель воды стоит из-за следующих преимуществ:

  • способность прогревать воду в резервуарах большого объема;
  • снижение энергетических затрат, позволяющих сэкономить денежные средства;
  • маленький размер и длительный срок эксплуатации.

К недостаткам устройства можно отнести:

  • сложную установку;
  • высокую стоимость;
  • долгий прогрев воды при первом использовании (до тридцати часов).

При содержании в бассейне воды с повышенной концентрацией хлора рекомендуется устанавливать теплообменник, сделанный из титана.

Подогрев при помощи теплообменника

Если установлен зимний бассейн или с большим резервуаром, тогда монтируют подогрев на основе теплообменника. Он подключается непосредственно к системе отопления дома, работающей например от газового котла. Выполнен в форме змеевика в колбе, по которому течет горячая вода.

Теплоноситель движется за счет циркуляционного насоса. Жидкость поступает в колбу, где греется от змеевика. С каждым новым кругом она нагревается все больше. После возвращается в чашу. Процесс автоматический, не требует особого контроля. Пользователь только устанавливает температуру на термостате.

Нагреватель выбирают исходя из габаритов бассейна. В первые сутки включают на максимальную мощность, затем поддерживать оптимальную температуру. При этом нельзя допускать резких перепадов.

  • нагревает большие объемы с меньшим расходом энергоресурсов;
  • легкость эксплуатации.

Технику используют для каркасных и надувных моделей. Зимой организуйте дополнительное утепление конструкции. Иначе большая часть тепла будет уходить в атмосферу.

Материалы для установки солнечного коллектора

Желательно изначально начертить схему будущего коллектора. По нему проще сделать расчет расходуемых материалов.

  • Деревянные брусья и рейка.
  • Листы толстой фанеры.
  • Лист металла (жесть, оцинковка).
  • Металлопластиковые или полиэтиленовые трубы.
  • Крепежи, хомуты, угловые фитинги, тройники, штуцера. Все что необходимо для того чтобы собрать пластиковую конструкцию.
  • Алюминиевый профиль.
  • Стальные мебельные уголки, чтобы собрать корпус.
  • Стеклопакет или стекло толщиной 4 мм.
  • Пенополистирол в рулоне.
  • Доска обрезная.
  • Погружной насос мощностью не менее 3 куб. м. в час.
  • Обратный клапан.
  • Гвозди, шурупы.
  • Средство для обработки древесины от гниения.
  • Черная краска.
  • Фум-лента.

Топливный обогрев

В ряде случаев использование электроэнергии не может обеспечить надежность системы.

Для поддержания комфортной температуры в бассейне можно найти альтернативные источники нагрева воды. Стандартные котлы выпускаются на различное топливо.

Можно выделить оборудование, работающее на газе, мазуте, угле, дровах, с использованием пиролиза. Нагрев воды можно обеспечить следующими способами:

  • теплообменник;
  • пропускание трубы с водой прямо через топливный котел;
  • предварительный нагрев воды в емкости с последующим ее заливанием в бассейн.

Теплый водоем потребует определенных финансовых затрат. Но зато какое удовольствие можно получить, особенно если в семье есть дети!

Теплообменники

Такие системы – также неплохой способ сэкономить на электроэнергии. Работают они за счет присоединения к общей домашней системе отопления. Холодная вода из бассейна нагревается за счет той воды, что проходит через систему отопления в доме. Эту работу совершает небольшой термостат и ее достаточно просто регулировать своими руками при помощи специальных датчиков и клапанов.

У теплообменников есть один явный недостаток: вода таким способом достаточно медленно нагревается, особенно при первом использовании, когда на это может уйти целых 28 часов. Зато он сэкономит ваш бюджет и время, а также он достаточно прост в использовании, и обладает высокой мощностью.

Подводя итоги, можно сказать, что подогрев воды в бассейне – это вовсе не проблема, если вы заранее учитываете все необходимые факторы. Для каждой отдельной ситуации у различных систем найдется свой ответ, главное его поискать. Если нужно сэкономить на электроэнергии, можно использовать солнечные коллекторы или теплообменники, нужен надежный результат на долгое время – используйте тепловые насосы. В любом случае, выбор остается за вами.

Полезные рекомендации

  1. Правильно выбрать оборудование, исходя из типа бассейна. Он может находиться на улице или в закрытом помещении. В первом случае потребуется агрегат с повышенной мощностью, что позволит быстро прогреть воду. Во втором – достаточно низкой или средней мощности, так как вода за ночь не охлаждается чрезмерно.
  2. На скорость прогревания жидкости влияет и размер конструкции для купания. Поэтому для больших бассейнов выбирайте мощные системы, для малых – средние.
  3. Учитывайте частоту использования искусственного водоема и время года. Если вы пользуетесь бассейном только летом, то и оборудование может быть среднестатистическим. Для круглогодичного или зимнего применения потребуется мощная система с высоким коэффициентом теплоотдачи (чтобы температура не снижалась долгое время).
  4. Отопительные приспособления периодически нуждаются в качественном обслуживании. Например, если вы устанавливаете солнечный коллектор, то стекла надо протирать от пыли. Другие системы предполагают очистку трубопровода, фильтров.
  5. Проверяйте, в каком состоянии находятся крепежные детали, резьбовые соединения, места состыковок элементов. Процесс нагревания приводит к негодности фитинги, разгерметизирует систему, из-за чего возможна протечка.
  6. При использовании материалов из древесины, поверхности нужно покрывать специальными средствами, подвергать периодическому окрашиванию.
  7. Если вы планируете длительное время не использовать водоем, обязательно слейте воду из труб.
  8. При покупке оборудования учитывается пропускная способность, материал (насколько прочный и долговечный) и тип обогревающего котла. Например, титановый материал можно использовать даже при хлорированной воде.
  9. Уличные бассейны рекомендовано накрывать защитной пленкой или специальными плотными материалами, то есть покрывалом. Это позволит не только избежать загрязнения воды, но и сохранить тепло внутри. Для этих же целей над конструкцией можно установить навесную беседку, которая закрывается на ночь и по боковым сторонам.
  10. Если водоем располагается в закрытой зоне, обязательно устанавливается вентиляционная система, которая не позволит образоваться грибку и плесени.

Тепловые насосы для подогрева воды

Тепловые насосы отбирают тепло у наружных источников тепла, преобразуют его и передают в нагреваемую среду. Для повышения температуры воды в бассейне чаще используют устройства типа воздух-вода. В этом случае энергия отбирается у воздуха и передается воде.

Внешне устройство напоминает кондиционер. Большая часть подобных устройств настолько автоматизирована, что, подключив его, выставив режим и желаемые температуры, больше к нему и не прикасаются. Управление возможно с дистанционного пульта или панели на корпусе.

Тепловой насос внешне напоминает наружный блок кондиционера

Работают тепловые насосы от сети 220 В, потребляют в зависимости от вырабатываемой мощности 1-2 кВт. Но энергия в этом случае идет не на нагрев воды, а не перекачку тепла из одной среды в другую – она нужна для работы мотора и компрессоров. Затратив всего 1-2 кВт, получить можно 5-12 кВт – зависит от типа системы.

Как большая часть автоматизированных и технологически непростых устройств, стоят тепловые насосы много. Около 130-180 тыс. рублей.

Способы обогрева воды в бассейне

Современного оборудования для подогрева воды существует великое множество, однако из широкого ассортимента всех устройств можно выделить пять основных типов, которые сегодня пользуются большей популярностью. Среди них:

  • Солнечные обогреватели или коллекторы.
  • Тепловые насосы.
  • Электрические нагреватели.
  • Топливные нагреватели.
  • Теплообменники.

Такой способ идеально подойдёт для тех, кто живёт в местности, где большую часть времени светит солнце. Устройство позволит довольно быстро подогреть любой объем воды, за счёт увеличения или же уменьшения количества специальных модулей, принимающих солнечную энергию.

Солнечный нагреватель — безопасный и экономичный вариант для подогрева воды в бассейне

Представленная система имеет ряд особенностей:

  • солнечный обогреватель представляет собой экологически безопасный продукт;
  • для работы не требуются дополнительные температурные сенсоры;
  • самостоятельная установка устройства обеспечит минимум денежных затрат.

Несколько вариантов солнечных нагревателей

Для изготовления производительного и интересного варианта понадобятся такие составляющие:

  • черный лист сотового поликарбоната;
  • полипропиленовая труба диаметром 25 мм;
  • фитинги, их количество и параметры будут зависеть от конкретной конфигурации;
  • циркуляционный или дренажный насос;
  • фильтр.

Последовательность изготовления будет следующей:

  1. Необходимо взять два отрезка трубы. Их длина должна быть на 7 см больше ширины листа поликарбоната.
  2. С одного торца каждого отрезка припаивается переходник МРН (или МРВ, все будет зависеть от того, как необходимо обеспечить подключение).
  3. С другой стороны патрубок закрывается при помощи пластиковой заглушки.
  4. Вдоль трубы делается разметка. Наносятся две линии. Расстояние между ними должно быть равно толщине пластикового листа.
  5. Патрубки фиксируются в тиски, чтобы их невозможно было сдвинуть. При помощи болгарки делаются прорези.
  6. С одной и другой стороны сотового поликарбоната надеваются подготовленные элементы.
  7. Места стыков промазываются клеем, который устойчив к воде.
  8. Вся конструкция оставляется на определенный промежуток времени, чтобы произошло полное схватывание.
  9. Разместить получившийся агрегат необходимо на крыше под наклоном. Направленность внутренних каналов должна идти вдоль листа.
  10. К нижней части производится подключение подающей трубы, к верхней — отводящей.
  11. В бассейн опускается труба до самого дна. К ней крепится картридж от колбы фильтра. В другом варианте можно отрезать горлышко от 2 литровой бутылки длиной в 15 см. На открытую часть надеть чулок и зафиксировать его стяжкой. К другой части подключается шланг. Он выводится к циркуляционному насосу.
  12. Ко второму выходу из насоса подводится труба от нижней части коллектора.
  13. Труба от верхней части коллектора подводится к бассейну, чтобы залив происходил сверху.
  14. Для того чтобы запустить весь механизм, его частично необходимо наполнить водой, чтобы насос мог подхватить ток.

Два слоя поликарбоната

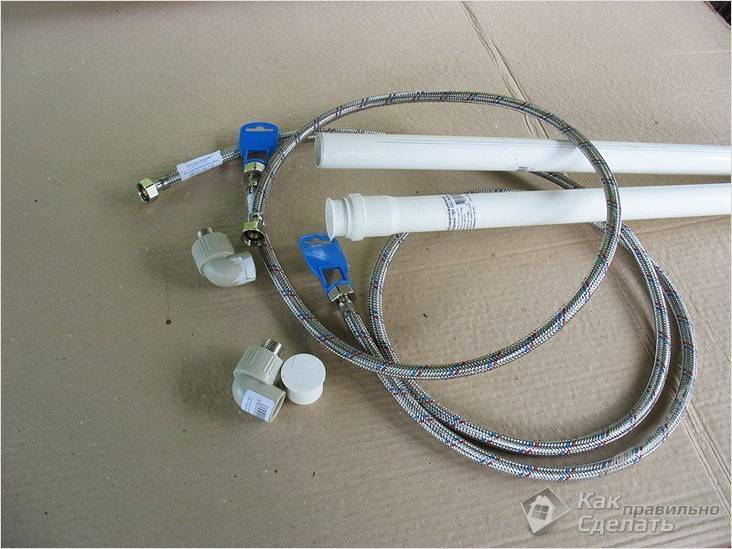

Отрезки трубы с фитингами и шлангами

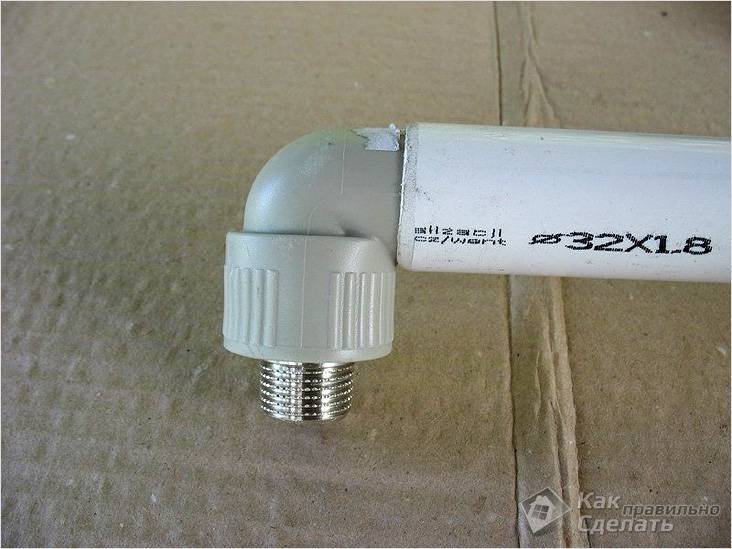

Переходник

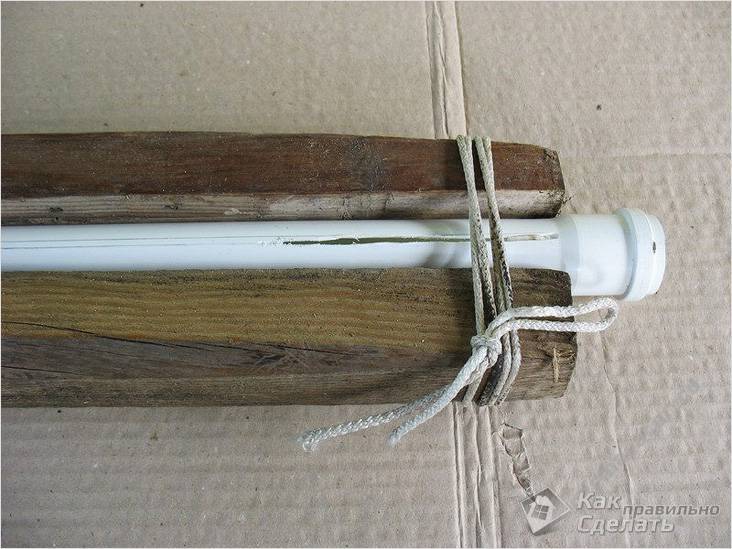

Патрубок фиксируется, делаются прорези

Вставляется поликарбонат

Водонагреватель из поликарбоната

Суть функционирования заключается в том, что холодная вода забирается со дна бассейна, подается в нижнюю часть сотового поликарбоната. Проходя через всю его площадь по мелким каналам, она прогревается и возвращается снова в емкость. При размерах пласта в 6×2 м мощность достигает приблизительно 7 кВт.

Другой механизм подогрева также изготавливается достаточно просто. Для него понадобятся:

  • металлопластиковая труба диаметром 16 мм;
  • стекло;
  • черная краска в баллончике, устойчивая к температуре;
  • обрезная доска 10×3 см;
  • шуруповерт;
  • саморезы;
  • лист оцинкованного металла размером 1×2 м;
  • ножовка по дереву.

Сборка всей конструкции осуществляется так:

  • Из доски вырезаются две заготовки длиной в 2 м. Два других отрезка должны быть по 1 м.
  • Они скручиваются между собой в прямоугольник.
  • Задняя часть зашивается листовым металлом.
  • Внутренняя сторона покрывается черной краской, что позволит притягивать больше солнечных лучей.
  • Все пространство конструкции условно разделяется на две части. В каждую из них необходимо уложить металлопластиковую трубу, которая будет смотана в виде улитки.
  • Похожий вариант Два контура соединяются между собой в одну замкнутую систему.

  • Для фиксации трубы по бокам закрепляются ограничительные бруски из дерева или другого материала.
  • Внутри все снова красится черной краской из баллончика.
  • В одной из торцевых стенок делается вырез и пропускается патрубок для подачи. Таким же образом стоит поступить и с противоположного торца по диагонали.
  • Ящик сверху закрывается обыкновенным стеклом. Это даст возможность повысить температуру до максимально возможного значения.
  • Возле бассейна устанавливается насос. Можно применять самовсасывающий центробежный. Ему не страшно завоздушивание. Также он с успехом будет втягивать воду и подавать ее наверх.
  • Коллектор устанавливается под углом в 30° в направлении к солнцу. Желательно разместить его на крыше.
  • В бассейн опускается шланг и на нем делается фильтрующий барьер, как описывалось выше. Патрубок подключается к насосу. Ко второму выходу подключается труба для подачи жидкости наверх.
  • От коллектора труба опускается непосредственно в бассейн.

Вода, проходя через смотанные отрезки трубы, успевает хорошо прогреваться и впоследствии отдавать свою температуру жидкости, которая находится в емкости. Витки необязательно могут быть расположены так, как описывалось выше. Можно сделать конструкцию больших размеров и уложить трубу змейкой или другим рисунком, который позволит обеспечить максимальное прогревание.

Принцип работы

Теплообменник сам по себе не нагревает воду. Он лишь является оптимизированным устройством для эффективного теплообмена между двумя средами. Одна из них – это теплоноситель от непосредственного источника тепла, а вторая – как раз вода из бассейна.

В теплообменнике две среды разделяют только тонкие стенки труб или пластин с высокой теплопроводностью. Чем выше площадь такого контакта, тем больше тепла успеет перейти от более нагретой жидкости к холодной.

По смыслу теплообменник всегда поточный, хоть и могут отличаться существенно объем камер и секций для перекачки двух сред. Для бассейнов используются трубчатые и пластинчатые теплообменники. Преимущество на стороне трубчатых устройств, так как они позволяют снизить вносимые устройством сопротивление току воды и менее требовательные к чистоте перекачиваемой жидкости.

Корпус формирует первую камеру для нагреваемой жидкости. Это продолговатый цилиндр из трубы большого диаметра, закрытый с обоих концов заглушками, в которых имеются штуцера для подключения труб. Сверху он утеплен для устранения лишних теплопотерь.

Внутри корпуса распределяются трубки, изолированные от внутреннего пространства устройства, с выведенными на внешнюю сторону штуцерами. Трубка может быть одна изогнутая по спирали для увеличения площади контакта и тянущаяся от одного края теплообменника к другому. Но эффективнее использовать параллельно много трубок, которые на концах объединяются коллектором. Так существенно снижается гидросопротивление теплообменника контуру с теплоносителем и увеличивается площадь контакта, границ между двумя жидкостями.

Основные характеристики теплообменника:

  • Максимальная рабочая температура. Максимальный нагрев теплоносителя, выдерживаемый устройством.
  • Тепловая мощность. Зависит не только от площади контакта, но и от типа жидкости в обоих контурах и перепада температур.
  • Пропускная способность, измеряется в метрах кубических в час, определяет, за сколько времени весь объем бассейна пройдет через теплообменник.

Сохранение тепла

Как нагреть воду в бассейне понятно. Есть и фабричные, и самодельные нагреватели

Но не менее важно ее сохранить. Большая часть тепла уходит из воды в ночное время

Основная задача – снизить потери. Делают это устраивая над бассейном навес. Он может быть стационарным, раздвижным, откидным и т.д.

Если навес, по какой-то причине, не вариант, можно снизить потери при помощи покрывала. Есть пленки, плавающие на поверхности. Они имеют множество воздушных пузырьков и непрозрачную поверхность. Пленку расправляют на поверхности вечером, и снимают после того, как вода достигла комфортной температуры.

Сохранить тепло и ускорить прогрев воды можно при помощи покрывала, которое плавает на воде

Кроме плавающих пленок есть тенты, которые накидываются сверху на конструкцию. Но они достаточно неудобны — даже если бассейн имеет три метра ширины, в одиночку натянуть или свернуть тент довольно проблематично. А помощники есть далеко не всегда. Тем не менее, можно использовать и тенты – они достаточно эффективны. Тем более, что их легко заменит, скажем кусок брезента, плотной (лучше непрозрачной) пленки, и т.д.

Для прямоугольного бассейна чтобы расправлять и собирать тент было легче, вдоль одной из сторон (короткой) с расстоянием 1-1,5 метра можно прикрепить легкие планки. Тогда держась за планки проще раскладывать и собирать покрывало.

Можно сделать что-то типа такого укрытия из пленки и планок

Тепловые насосы для подогрева воды

Тепловые насосы отбирают тепло у наружных источников тепла, преобразуют его и передают в нагреваемую среду. Для повышения температуры воды в бассейне чаще используют устройства типа воздух-вода. В этом случае энергия отбирается у воздуха и передается воде.

Внешне устройство напоминает кондиционер. Большая часть подобных устройств настолько автоматизирована, что, подключив его, выставив режим и желаемые температуры, больше к нему и не прикасаются. Управление возможно с дистанционного пульта или панели на корпусе.

Тепловой насос внешне напоминает наружный блок кондиционера

Работают тепловые насосы от сети 220 В, потребляют в зависимости от вырабатываемой мощности 1-2 кВт. Но энергия в этом случае идет не на нагрев воды, а не перекачку тепла из одной среды в другую – она нужна для работы мотора и компрессоров. Затратив всего 1-2 кВт, получить можно 5-12 кВт – зависит от типа системы.

Как большая часть автоматизированных и технологически непростых устройств, стоят тепловые насосы много. Около 130-180 тыс. рублей.
