Зачем нужна подпитка системы отопления?
- Всевозможные протечки, которые появляются в негерметичных соединениях.
- При открытой системе отопления теплоноситель испаряется прямо в расширительном баке.
- В случае с твердотопливным котлом уменьшение жидкости в трубопроводе возникает после долгого периода работы при высоких температурах, что вызывает срабатывание предохранительного клапана. Отопительная система при закрытой схеме требует восполнения жидкости в трубопроводе.
- Срабатывание воздухосбрасывателей в автоматическом режиме тоже приводит к потерям теплоносителя. Особенно интенсивно вода испаряется на высших точках установки воздухосбрасывателей.
- Отопительная система работает циклично, что нередко приводит к изменению давления в ней, после которого срабатывают предохранительные клапаны. Если при этом ослабеют цанговые соединения, то начнутся протечки.
Так, система подпитки отопления необходима для устранения потерь теплоносителя, ее также применяют после полного устранения жидкости из трубопровода.
Выбор величин давления в системе и расширительном бачке
Чем выше рабочее давление теплоносителя, тем меньше вероятность попадания воздуха в систему. Нужно помнить об ограничении рабочего давления величиной предельно допустимой для отопительного котла. Если при заполнении система было достигнуто статическое давление 1,5 атм (15 м водяного столба), то циркуляционный насос напором в 6 м вод. ст. создаст на входе в котел давление 15+6=21 м водяного столба.
Некоторые типы котлов имеют рабочее давление порядка 2 атм=20 м вод.ст. Будьте внимательны, не перегружайте теплообменник котла недопустимо высоким давлением теплоносителя!
Мембранный расширительный бак поставляется с заводским настроечным давлением инертного газа (азота) в газовой полости. Распространенная величина его равна 1,5 атм (или бар, что почти то же самое). Уровень этот можно поднять, подкачав в газовую полость воздух ручным насосом.
Изначально внутренний объем бака полностью занят азотом, мембрана прижата газом к корпусу. Именно поэтому закрытые системы принято заполнять до уровня давления не выше 1,5 атм (максимум 1,6 атм). Тогда установив расширительный бак на «обратку» перед циркуляционным насосом, мы не получим изменения его внутреннего объема – мембрана останется неподвижной. Нагрев теплоносителя приведет к росту его давления, мембрана отойдет от корпуса бака и сожмет азот. Давление газа повысится, уравновесив давление теплоносителя на новом статическом уровне.
Уровни давления в расширительном бачке.
Заполнение системы до давления в 2 атм позволит холодному теплоносителю сразу поджать мембрану, которая сожмет азот также до давления 2 атм. Нагрев воды от 0 °С до 100 °С увеличивает ее объем на 4,33 %. Добавочный объем жидкости должен поступить в расширительный бак. Большой объем теплоносителя в системе дает большое его приращение при нагреве. Слишком большое первоначальное давление холодного теплоносителя сразу израсходует емкость расширительного бака, ее не хватит для приема избытка нагретой воды (антифриза)
Поэтому важно заполнять систему до правильно определенного уровня давления теплоносителя. Заполняя систему антифризом, нужно помнить о его большем, чем у воды, коэффициенте теплового расширения, требующем установки расширительного бака большей емкости
Заключение
Заполнение закрытых систем отопления – не просто стандартная заключительная операция перед запуском в эксплуатацию. Правильное или неправильное выполнение этого этапа может серьезно повлиять на рабочие характеристики системы, в худшем случае даже вывести ее из строя. Соблюдение технологии заполнения – ключ к получению стабильно работающего отопления.
Функция подпитки системы отопления
Подпитка системы отопления
К сожалению, объем рабочей жидкости в системе отопления непостоянен, со временем ее становится все меньше. С понижением давления свободное пространство заполняется воздухом, появляются пробки. Циркуляция жидкости прекращается что приводит к перегреву оборудования. В результате котел может выйти из строя, что грозит значительными материальными затратами.
Рассмотрим пять основных причины потери воды в трубах:
При открытом контуре отопления горячая вода начинает испаряться из расширительного бака. В таком случае заметить снижения давления в трубах легко, как и восполнить его снова.
Временами срабатывает автоматический воздухосбрасыватель. Это происходит из-за того, что клапан выпускает не только воздух, но и водяной пар. Хотя потери не так велики как в первом случае, со временем давлением падает до критической отметки.
Когда котел долгое время работает с максимальной отдачей, для избежания перегрева срабатывает предохранительный клапан. В этот момент может происходить сброс теплоносителя.
Небольшие протечки также являются одной из причин снижения давления в трубах. Часто микроскопические трещины сложно заметить, но вода медленно покидает систему.
Со временем внутренняя поверхность трубы покрывается коррозией и разрушается. Из-за этого увеличивается общий объем отопительной системы
Сложно распознать эту причину, но восстанавливать давление рабочей жидкости по-прежнему важно.
Чтобы избежать такого развития сценария устанавливают подпитку труб отопления. Нередко на эту роль подходят автоматические устройства, они работают постоянно, исключают человеческий фактор. С помощью подпитки потерянный объем воды восполняется и оборудование может работать без сбоев, что экономит средства владельца помещения.
Подпитка системы отопления котла из водопровода: что это?
Эксплуатация обвязки приводит к уменьшению количества теплоносителя в ней. Свободное место заполняет воздух, создавая пробки. В итоге оборудование перегревается, что вызывает появление поломок.
Вода теряется в следующих ситуациях:
- В открытом контуре жидкость испаряется в расширительном баке.
- Воздухосбрасыватель также удаляет водяной пар.
- При срабатывании механизма защиты от перегрева сбрасывается теплоноситель.
- В обвязке присутствуют незаметные трещины.
- Трубы покрываются накипью или ржавчиной.
Для избегания проблем используют подпитку отопления из водопровода. В большинстве случаев она работает автономно, измеряя текущий объём воды и восполняя недостаток. Таким образом восстанавливается стандартное давление системы. Для этого используется холодное водоснабжение или специальная жидкость, хранящаяся в накопительном баке.
Как сделать: схема подачи или обратки
Процесс выполняется одним из двух способов:
- Ручную делают в небольших системах, поскольку изменения давления в них меньше. Последние определяют манометром. Обнаружив отклонение от нормы, открывают кран подпитки и ожидают восстановления значения.
- Автоматическая установка самостоятельно обрабатывает данные и принимает меры по устранению проблем.
Фото 1. Схема автоматической установки станции подпитки системы отопления, данные обрабатываются самостоятельно.
Отличие заключается в отсутствии необходимости следить за показаниями, но, в связи с постоянной работой прибора, увеличивается расход электроэнергии.
Важно! Подпитка требуется не постоянно, но оборудованию не нужно простаивать. С помощью устройства можно заполнить пустую обвязку теплоносителем, провести опрессовку или промыть трубы
Подпитка системы отопления от бойлера
2.6. Основное и вспомогательное оборудование теплофикационных установок
Вода, подаваемая в тепловую сеть для нужд потребителей, на ТЭЦ подогревается в сетевых подогревателях турбоустановок, в пиковых подогревателях и в пиковых водогрейных котлах, которые относятся к основному теплофикационному оборудованию ТЭЦ. К вспомогательному теплофикационному оборудованию относятся: подпиточная установка теплосети, сетевые насосы, баки-аккумуляторы, рециркуляционные насосы водогрейных котлов и т.д.
Пиковые водогрейные котлы (ПВК) предназначены для установки на ТЭЦ с целью покрытия пиков теплофикационных нагрузок.
Пиковые водогрейные котлы обычно устанавливаются в отдельных помещениях на крупных ТЭЦ или в главном корпусе на небольших ТЭЦ. Топливом этих котлов служит большей частью мазут или газ. Ввиду малого использования в течение года пиковые котлы выполняют простыми по конструкции и недорогими. Здание может выполняться лишь для нижней части котлов, верхняя часть их при этом остаётся на открытом воздухе. До ввода в работу ТЭЦ водогрейные котлы можно использовать для временного централизованного теплоснабжения района. Сетевая вода нагревается последовательно в сетевых подогревателях до 110÷120С, а затем в ПВК до 150С максимально.
Во избежание коррозии металла котла температура на входе в него должна быть не ниже 50÷60С, что достигается рециркуляцией и смешением горячей и холодной воды. Расчётный КПД водогрейных котлов на газе и мазуте достигает 91÷93%. Выпускаются и используются ПВК на угле. У них своя пылеподготовка, дымососы и другое оборудование.
Пароводяные подогреватели теплоподготовительных установок
предназначены для подогрева сетевой воды паром от турбин или от котлов через редукционно-охладительные установки (сокращённо РОУ).
Сетевые насосы
служат для подачи горячей воды по теплофикационным сетям и в зависимости от места установки применяются в качестве насосов первого подъёма, подающих воду из обратного трубопровода в сетевые подогреватели; второго подъёма для подачи воды после сетевых подогревателей в теплосеть; рециркуляционных, установленных после пиковых водогрейных котлов.
Сетевые насосы должны обладать повышенной надёжностью, так как перебои или неполадки в работе насосов сказываются на режиме работы ТЭЦ и потребителей.
Основной особенностью работы сетевых насосов являются колебания температуры подаваемой воды в широких пределах, что в свою очередь вызывает изменение давления внутри насоса. Сетевые насосы должны надёжно работать в широком диапазоне подач.
Обычно сетевые насосы выполняются центробежными, горизонтальными, с приводом от электродвигателя.
Признаки критической нехватки теплоносителя
Далеко не все хозяева частных домов отслеживают техническое состояние водяного отопления, работает – и ладно. Когда образуется скрытая протечка, система продолжает функционировать некоторое время, пока количество теплоносителя не снизится до критического уровня. Этот момент отслеживается по следующим признакам:
- В открытой системе сначала опорожняется расширительная емкость, затем наполняется воздухом основной стояк, поднимающийся от котла. Результат: холодные батареи при перегреве подающего трубопровода, включение максимальной скорости циркуляционного насоса не помогает.
- Недостаток воды при самотечной разводке проявляется аналогичным образом, вдобавок слышно бульканье воды в стояке.
- На газовом отопителе (открытая схема) наблюдаются частые запуски / включения горелки — тактование, ТТ-котел перегревается и кипит.
- Нехватка теплоносителя в закрытой (напорной) схеме отражается на манометре – давление постепенно снижается. Настенные модели газовых котлов автоматически останавливаются при падении ниже порога 0.8 Бар.
- Напольные энергонезависимые агрегаты и твердотопливные котлы продолжают исправно греть остатки воды в закрытой системе, пока освобожденный теплоносителем объем не заполнится воздухом. Циркуляция остановится, возникнет перегрев, сработает предохранительный клапан.
Для чего нужна подпитка системы, мы пояснять не станем – это очевидная мера для сохранения работоспособности отопления. Остается выбрать способ пополнения теплосети.
Элементы устройства подпитки
Схема подпитки теплосетей будет зависеть от часовой производительности нормативной подпитки. Для больших магистральных теплосетей, в которых нормативная подпитка составляет сотни, а иногда и тысячи кубометров воды в час в комплекс входят: бак воды, химводоочистка, автоматика, электронасос и запорно-регулирующая арматура. При снижении производительности, количество элементов схемы может быть существенно изменено.

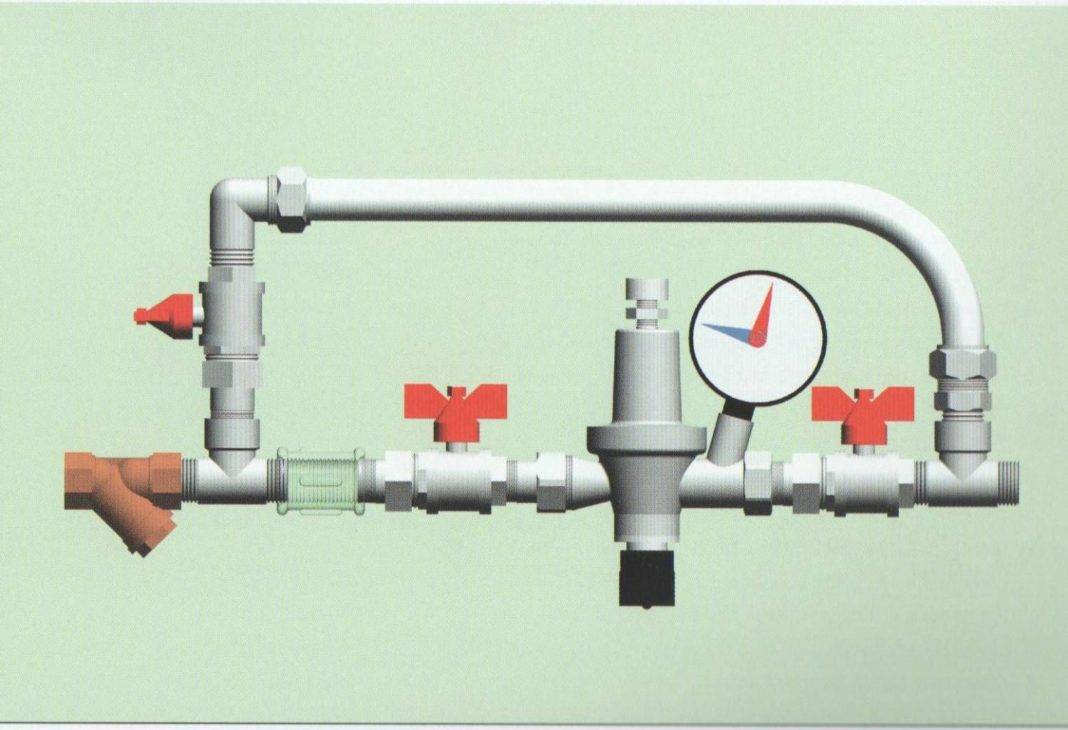

Узел подпитки системы
Редуктор котла
Редуктор устанавливают на обратном трубопроводе перед котлом для подачи подпиточной воды в контур сети. Вода из горводопровода поступает через клапан при падении давления в сетевом трубопроводе, вызванного утечками или сбросом воздушной пробки. Если по схеме, предусмотрена установка циркуляционного насоса, то его монтируют вторым. Иначе возможно нарушение работы всей системы отопления.
Редуктор работает в автоматическом режиме без обслуживающего персонала. Порой это не всегда удобно, поскольку невозможно проконтролировать утечку, а ее размер может достигнуть аварийных размеров. Поэтому многие пользователи предпочитают ручной режим подпитки или устраивают системы с сигнализацией по высокому уровню утечки.
Насосная группа
Один или несколько насосов подают подпиточную воду перед котлоагрегатами с давлением, превышающем в обратной сетевой воде. Насос срабатывает по датчику давления и запитывает воду из бака подпиточной воды.
Существуют схемы с погружным насосом, который может брать воду со скважины или колодца. Насосная группа рассчитывается по часовой производительности нормативной подпитки, количество электронасосов обязано быть не менее 2-х, один из которых резервный.
Схема системы отопления с подпиткой
Исполнительный механизм
Он устанавливается для управления задвижкой на подпиточной линии. Обычно он входит в подпиточный узел, состоящий из запорного и обратного клапанов. Он обладает электроконтактами для подачи сигнала на управление насосом. Механизм настраивается на допустимое рабочее давление. Исполнительным устройством обычно выступает клапан с электромотором.
По мере наполнения, давление достигает рабочего значения, датчик дает сигнал на закрытие вентиля, электромотор которого начинает вращаться в обратном направлении.
Обратный клапан
Это обязательный элемент для любой подпиточной схемы, поскольку препятствует попаданию сетевой воды в горводопровод или бак воды, что может привести к загрязнению водопроводной воды и аварийной остановке котлоагрегата.
Обратный ход воды может возникнуть даже в ходе подпитки, если давление в горводопроводе ниже чем в обратке, либо когда запорно-регулирующая арматура не обеспечивает плотное закрытие. Обратный клапан устанавливают после исполнительного устройства.
В торговой сети встречаются варианты, когда его встраивают в корпус редукционного клапан. В настоящее время подпиточный узел укомплектовывают обратным клапаном впереди либо применяют «прерыватель протока».

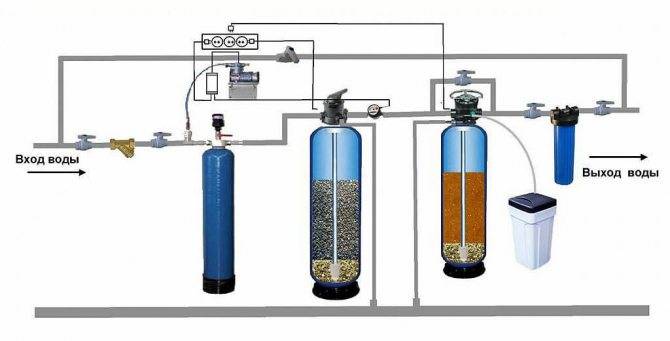

Фильтры очистки подпиточной воды
Примеси, находящиеся в сырой воде плохо влияют на работу теплового оборудования, особенно на котел и могут откладываться на котловых поверхностях нагрева, в виде накипи и шлама, снижая скорость циркуляции теплоносителя и вызывая перегрев в котле, с последующим разрывом труб.
Более простая очистка выполняется с применением механических фильтров, наполненным песком или активированным углем. Могут устраиваться и более простые устройства — грязевики, в которых установлены сетчатые фильтры и имеющие больший диаметр корпуса, чем у труб обратки. Вода поступает в грязевик, скорость ее падает и твердые взвешенные вещества выпадают в осадок. Более сложные соли жесткости должны удалятся в специализированных фильтрах-умягчителях.
Как залить воду в закрытую систему отопления с водопроводом и без него
АркадийКак залить воду в систему отопления закрытого типа?
Ни одна система отопления не будет функционировать без теплоносителя. ведь он непосредственно обеспечивает передачу энергии радиаторам и последующий нагрев воздуха в помещении. Так что после монтажных и ремонтных работ у вас неизбежно возникнет необходимость залить новую воду в оборудование. Многим эта процедура кажется непосильной. Особенно, если нужно заполнить систему закрытого типа. Действительно, задача хлопотная, но при этом абсолютно реализуемая, если делать все по правилам – о них и пойдет речь далее.
Подготовительные операции
До того как начать заливать теплоноситель в закрытую систему отопления, подготовьте ее к работе. В частности, следует выполнить такие процедуры:
- Гидравлический тест – перед заполнением системы ее нужно опрессовать. Делается это с помощью специального прибора, который нагнетает давление и наполняет сжатым воздухом все трубы и батареи. Опрессовка выполняется под давлением на 25% больше базового давления для конкретной отопительной системы.
- Проверка неполадок – после завершения опрессовки следует проверить все стыки отопительного оборудования на предмет разгерметизации и протечек. Если имеются какие-либо неполадки, их нужно устранить.
- Перекрытие арматуры – чтобы избежать незапланированного расхода воды при заливке, перекройте запорную арматуру, которая выводит жидкость из системы.
Когда подготовительные работы завершены, можно приступать к заливке воды. Ее можно запускать из централизованного водопровода или, за неимением последнего, из другого источника воды – рассмотрим оба варианта.
Ручной насос для опрессовки системы отопления
Заливка воды из водопровода
Если ваш дом подключен к водопроводной сети, проблем с заполнением отопительной системы не возникнет. Для начала нужно определить, какая арматура находится ближе всех к нагревательному котлу – именно через нее должен осуществляться ввод теплоносителя.
Далее нагревательный котел нужно соединить с централизованным водопроводом и установить между ними специальный отсекающий вентиль. Заполнение производится именно благодаря этому вентилю: при его открытии из водопровода в котел начинает поступать вода, которая далее заливается в трубопровод.
Важно! Вода должна поступать в отопительную систему с минимальной скоростью – это позволит воздуху, который остался в трубопроводе, без последствий удалиться через специальные краны Маевского на батареях. Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками
Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками
Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками.
Заливка воды без водопровода
Если источником теплоносителя выступает не централизованный водопровод, а скважина, колодец или водоем, для заполнения закрытой отопительной системы потребуется вспомогательное оборудование. Это может быть мощный насос или расширительный бак.
Схема устройства системы отопления
В первом случае понадобится ручная или электрическая насосная установка. С ее помощью заливка выполняется по такой схеме:
- Присоедините насосный шланг к сливному патрубку.
- Откройте специальный вентиль на патрубке.
- Откройте краны Маевского.
- Запустите насос и начинайте запускать воду в систему.
Во втором случае используйте мембранный бак с перегородкой на две части и обычный велосипедный насос:
- Присоедините бак к трубопроводу отопительной системы и наполните его водой.
- Отверните ниппель в верхней части расширительного бака и стравите из емкости воздух.
- Подключите велосипедный насос к ниппелю и начинайте накачивать воздух в бак, создавая давление для подачи воды в систему.
Совет. Накачивайте бак до тех пор, пока давление насоса не достигнет показателя 1,5 атм.
Теперь вы знаете, что залить воду в отопительную систему закрытого типа можно как из водопровода, так и без него. Главное в обоих случаях – тщательно подготовиться к процедуре и соблюсти все технические тонкости выполнения работ. Так что, если следовать правилам, заливка системы не будет для вас неподъемной задачей.
Особенности монтажа
Направление воды должно совпадать с направлением стрелки на корпусе устройства Клапан ставится на трубе так, чтобы совпадало направление жидкости с курсом стрелки. Фильтровальная пробка направляется вниз, а винт настройки должен быть доступен к использованию. Циферблат манометра поворачивается, чтобы удобно было считывать значения.
Подмоточный материал используется рационально, чтобы излишки не попадали в просвет редуктора. Подпитка котла в виде клапана не должна зависеть от магистральных нагрузок (сжатие, кручение, изгиб, вибрация). Для этого ставятся дополнительные опоры или компенсаторы.
Несовпадение осей трубопроводов не должно быть больше 3 мм при длине 1 м. При большей протяженности добавляется по 1 мм на каждый погонный метр. Подпиточный контур присоединяется к трубопроводу недалеко от расширительного бака.
Принцип работы и типы управления узлом
Самой главной задачей подпиточного узла является возможность дополнения недостающей части теплового носителя в отопительную систему, что позволит нормализовать показатели рабочего давления.
На сегодняшний день практикуется пара вариантов восполнения объёма утраченного теплового носителя:
- Ручное управление наиболее удобно при обслуживании небольшой отопительной системы, в которой есть возможность самостоятельно осуществлять контроль уровня давления в строго соответствии с показателями манометра. В этом случае поступление теплового носителя происходит посредством самотёка или при помощи подпиточного насосного оборудования.
- Автоматический режим подпитки самостоятельно включается при падении уровня давления внутри системы ниже установленных пределов. В этом случае происходит срабатывание клапана на подпитку системы отопления и открытие проточного отверстия с принудительным поступлением теплового носителя. После выравнивания показателей давления закрывается клапан, а также производится стандартное выключение насосного оборудования.
Несмотря на удобство второго варианта, очень важно помнить, что автоматический режим подпитки предполагает обязательное включение в систему дополнительного элемента, нуждающегося в электрическом снабжении. При частых перебоях с электроснабжением целесообразно продублировать атематическое управление рычагом ручной подпитки
Простейшая гравитационная установка в ручном варианте осуществляет обычный набор водопроводной воды до выхода излишков из переливной трубы на расширительном бачке, а достоинством автоматики является практически полное отсутствие необходимости контролировать процесс подпитки системы.
Принцип действия автоматического подпитывающего клапана
Принцип действия, равно как и процесс установки, у такого устройства предельно прост. Заранее необходимо настроить все рабочие параметры. Запрограммируйте предварительно будущие потери воды – как правило, дополнительно следует указать еще и минимальные показатели давления в сети. И если объем рабочей жидкости снизится, к примеру, на 10 процентов, то это активирует клапан, который, в свою очередь, запустит насос.
При помощи этого насоса холодная вода из подающего трубопровода перекачивается в отопительную магистраль в требуемых объемах. И как только потери жидкости будут восполнены, клапан сработает повторно и прекратит автоматическую подачу теплоносителя.
С установкой описываемого прибора вполне можно справиться в одиночку. Вначале на трубопроводе, подающем холодную воду, нужно установить манометр либо же любой другой электронный датчик контактного типа (при помощи такого датчика пользователь сможет регулировать напор одновременно в двух направленностях). Одну из групп необходимо настроить на минимальное давление в сети.
Именно в этом месте следует вмонтировать контактор или же промежуточное реле. И как только объем горячего теплоносителя в замкнутой магистрали снизится, этот контактор инициирует включение механизма, который запустит вытягивающее насосное оборудование. Есть и вторая группа – она необходимо для того, чтобы деактивировать все эти процессы тогда, когда потери жидкости будут восполнены. Исполнительным элементом в данном случае может выступать электрический клапан – своего рода вентиль, оборудованный электромотором.
Важное замечание! Если применяется подпитка системы отопления посредством автоматики, то она (автоматика) будет самостоятельно как контролировать рабочее давление, так и заниматься расчетами компенсационного объема жидкости. Подпитка по байпасной схеме – когда она может потребоваться?
Подпитка по байпасной схеме – когда она может потребоваться?
Так уж повелось, что практически все отопительные системы замкнутого типа способны нормально функционировать исключительно при высоком давлении рабочей жидкости. Хотя это – не единственный важный фактор, поскольку имеет место и температура теплоносителя.
Так, если температура повышается, то это приводит к температурному расширению отдельных технических узлов сети. А с целью компенсации этого расширения устанавливается специальный гидроаккумулятор (известный также как экспамзомат), который способен вбирать в себя излишки гидравлической энергии или, наоборот, отдавать ее в случае дефицита. Гидроаккумулятор подключается таким же образом, как сантехнический байпас.
Подпитка систем открытого тип: схемы, инструкции
Отличительной особенностью открытой отопительной магистрали является то, что в ней отсутствует высокое давление. В связи с этим своего рода датчиком уменьшения объема жидкости может послужить расширительный бак, пусть и несколько модернизированный. Этот бак следует установить в наивысшей точке системы.
Обратите внимание! Подпитка в таком случае будет осуществляться исключительно при уменьшении объема теплоносителя в баке. Чтобы выяснить, действительно ли уровень упал, нужно открыть контрольную трубу: при дефиците теплоносителя там будет отсутствовать напор
Зачастую выход данной трубы обустраивается на кухне или же в ванной комнате. И если при ревизии напора не будет, значит, в систему необходимо долить рабочую жидкость. Для этого служит другой элемент подпитывающей системы – узел, который соединяет отопительную сеть с водопроводом. С конструктивной точки зрения данный узел будет включать в себя такие элементы.
- Шаровый кран, закрывающий/открывающий поток воды в сеть.
- Обратный клапан – он нужен в целях предотвращения обратной подачи жидкости из сети в водопровод. Подобное может произойти, к примеру, при отсутствии воды в централизованном трубопроводе водоснабжения.
- Фильтр. Как известно, качество водопроводной воды не всегда соответствует требованиям, поэтому ее нужно дополнительно очищать от разного рода мусора. Если этого не сделать, то на внутренних поверхностях металлических элементов образуется слой накипи.
Именно по такой схеме выполняется подпитка системы отопления открытого типа. Но стоит помнить, что нужно заранее установить воздухоотводчик, с помощью которого будут удаляться излишки воздуха. Добавим также, что для грамотного восполнения объема воды нужен ее минимальный температурный показатель.
Обратите внимание! Более простая схема подпитки может состоять из обыкновенного накопительного бака, хотя уровень воды в таком случае необходимо мониторить визуально
