Погодный терморегулятор для регулирования котла отопления

Как использовать терморегуляторы наиболее эффективно?

Как уже упоминалось выше, с помощью терморегуляторов можно взять под собственный контроль отопительную систему дома. Это само по себе удобно, но в заключение хотелось бы подробнее расписать преимущества использования терморегуляторов.

  1. Контроль расхода тепла и счетчик помогут сильно сэкономить на оплате счетов по отоплению. Вплоть до того, что терморегуляторы окупятся за пару месяцев.
  2. Электронные регуляторы помогут настроить отопление таким образом, чтобы оно работало когда это действительно необходимо. В остальное время котел будет включен на минимальную мощность, чтобы не допустить замерзания труб и прорыва системы.
  3. Комбинация теплого пола и радиаторов под контролем хозяина помещения может обеспечить уютную домашнюю обстановку в любое время года. При этом не будет постоянной смены жары и холода, а также сквозняков из-за открытых форточек и дверей.

Даже этих 3-х пунктов вполне достаточно, чтобы купить для пробы дешевый терморегулятор. Он докажет свою эффективность и вскоре можно будет обновить систему. Главное не делать это слишком часто. Даже устаревшие модели вполне способны выполнять все возложенные на них функции.

Как выбрать терморегуляторы с датчиком температуры воздуха

Для начала, определитесь между электронным и механическим прибором. Первый вариант является более оптимальным и удобным, но если у вас дома или в офисе бывают периодические проблемы с электричеством, то отдайте предпочтение механическому устройству

Далее обратите внимание на пределы регулирования, способ монтажа (чем проще, тем лучше) и степень пыле- и влагозащиты

Особенно экономным покупателям лучше приобрести программируемый термостат. Связано это с тем, что конкретный температурный режим нужен в доме не круглосуточно. В рабочее время помещения пустуют, поэтому, потратив деньги один раз на программируемый прибор, вы существенно сэкономите на коммунальных платежах в дальнейшем. Можно запрограммировать ослабление нагрева, например, с 10 до 16 часов.

Существующие виды

Классификация по способу измерения температуры

  • термопары – самые первые и высокоточные датчики, но точность их показаний довольно трудно снять и интерпретировать в программу автоматики. Их действие основано на взаимодействии двух разных металлов, спаянных между собой. При их нагревании возникает слабый электрический ток;
  • терморезисторы – более простые в интерпретации и точные датчики, действие которых основано на увеличении сопротивления термочувствительных материалов при росте температуры внешней среды;
  • манометрические датчики – их действие основано на расширении термочувствительной жидкости или газа при нагреве, что в создает определенное давление в закрытом объеме;
  • цифровые – это современные сенсоры (цифровые термометры), работающие по принципу вычисления и преобразования. Отличаются высокой точностью (до 0,5°C) и большим диапазоном измеряемых температур (от -55°C). Известные примеры – DS18B20, LM75A.

Установленный на стену уличный датчик температуры в защитном корпусе.

Классификация по способу размещения

  • накладные – прикладываются к трубам, радиаторами или системе водяных теплых полов;
  • погружные – погружаются в теплоноситель, например, опять таки, в системе водяных теплых полов;
  • комнатные – слабозащищенные от внешних воздействий, имеющие небольшой диапазон измеряемых температур поэтому предназначенные для измерения воздуха исключительно в помещении;
  • уличные – устойчивые к несильным механическим воздействиям и влаге, часто дополнительно защищенные корпусом, имеют более высокий диапазон измеряемых температур.

Для чего нужен?

Даже современные газовые котлы отечественного и зарубежного производства, как правило, имеют самую простую систему регулирования уровня нагрева теплоносителя. Пользователем выставляются параметры температурного режима посредством регулятора механического или электронного типа.

Датчиком осуществляется контроль нагрева жидкости в отопительной системе, подаются сигналы для отключения или включения подачи газа. Основной особенностью такого устройства является недостаточная эффективность, что объясняется отсутствием учёта температуры воздуха внутри обогреваемого помещения.

Монтажные работы по установке комнатного термостата выносного типа для газового котла станет актуальным при необходимости обеспечить максимально точную регулировку температурного режима. Установка специального датчика в помещении позволяет снизить топливные расходы примерно на 16-20%.

Как подключить теплый пол к терморегулятору

В отличие от электрических теплых полов, где регулятор температуры идет в комплекте и по схеме предусмотрено его подключение, напольное водяное отопление в базовом варианте не снабжается средствами автоматики. Их нужно выбрать из двух видов:

  • Механическая регулировка с помощью термоголовки и выносного датчика температуры теплоносителя.
  • С помощью электронного терморегулятора с сервоприводом.

Имеется еще способ централизованного управления от контроллера системой «умный дом», но ввиду высокой сложности данную систему мы рассматривать не будем. Простейшая схема подключения теплого пола с трехходовым клапаном и термоголовкой с погружным датчиком температуры представлена ниже.

Подключение к теплому полу

Термоголовка, чей привод установлен в трехходовом клапане, с помощью погружного датчика измеряет температуру в подающем коллекторе, к которому подключены контуры обогрева всех помещений. Когда температура теплоносителя достигает установленной, привод головки приводит в действие трехходовой клапан, в результате чего вода начинает циркулировать внутри системы теплых полов. Подача теплоносителя от котла прекращается либо ограничивается.

Подобное управление микроклиматом – косвенное, при нем во все комнаты идет теплоноситель с одинаковой температурой. Этого недостатка лишен теплый пол, подключенный к электронному терморегулятору, ориентирующемуся по комнатному датчику температуры. Осуществить правильное подключение поможет следующая схема.

Подключение теплого пола к электронному терморегулятору

Чтобы присоединить комнатный термостат к распределительному коллектору, нужно установить его на стену внутри помещения, проложить провода питания к домашней электрической сети и к коммутационному блоку, последний надо поставить на рейке над распределителем. Далее, с вентиля подающей магистрали снимается пластмассовый колпачок и вместо него ставится сервопривод.

Окончательно подключение теплого пола к терморегулятору завершается присоединением проводов от сервопривода к электронному блоку. Клеммы на всех устройствах, к которым нужно подсоединять провода, указаны в электрической схеме, прилагаемой к каждому изделию. Теперь теплоноситель будет подаваться в каждый контур в зависимости от реальной температуры в комнате, где стоит термостат.

Как работают терморегуляторы для котлов отопления

Термостат для газового котла – это полноценный выносной пульт управления. Судите сами – если котел висит на кухне, то для того чтобы убавить температуру в отоплении, вам придется встать с дивана и посетить кухонное помещение. Если бы в комнате был установлен терморегулятор, достаточно было повернуть ручку или нажать на кнопку понижения температуры. Хуже всего, если отопительное оборудование смонтировано в труднодоступном месте – в этом случае без выносного пульта управления просто не обойтись.

В программируемых термостатах можно задавать различные температурные режимы для дня и ночи.

Основой любого терморегулятора для котла отопления является температурный датчик. Он анализирует температуру воздуха в обогреваемых помещениях, управляя работой горелки и прочих узлов. Выставив ручкой или кнопками +22 градуса, можно оставить технику в покое – она сама обеспечит достижение заданного температурного режима. Какой бы ни была температура наружного воздуха, температура в помещении будет держаться на одной и той же отметке.

Программируемый комнатный термостат устроен сложнее – здесь мы можем задать определенную программу работы отопления. Например, в дневное время выставляем +23 градуса, а в ночное время выставляем +20 градусов (при пониженной температуре сон будет более крепким и здоровым). Также мы можем задать температуру в контуре горячего водоснабжения или отрегулировать степень нагрева теплых полов.

Более сложный и продвинутый комнатный термостат для газового котла сможет работать сразу с несколькими отопительными контурами отопления, обеспечивая раздельную регулировку температуры.

Как выбрать внешний датчик температуры для котла отопления

Датчики температуры, используемые в котлах, могут быть внутренними и дополнительными внешними (выносными). Внутренние регулируют работу котла в зависимости от температуры теплоносителя, что подразумевает не самый точный способ измерения и наличие инертности.

Внешние температурные датчики передают информацию о температуре воздуха в помещении или на улице, что позволяет совершенно точно регулировать мощность котлоагрегата, стабильно поддерживать заданный уровень температуры даже при постоянных резких изменениях погодных условий.

Стоимость наружных датчиков в пределах 1 300-2 500 рублей, подключить и настроить их работу можно самостоятельно.

Самодельный внешний терморегулятор для котла: инструкция

Схема самодельного внешнего терморегулятора для котла

Собственно говоря, данная схема включает или выключает отопительный котёл при понижении (повышении) температуры наружного воздуха (датчик U2), а также выполняет эти действия при изменении температуры в комнате (датчик U1). Предусмотрена корректировка работы двух таймеров, которые позволяют регулировать время указанных процессов. Кусок схемы с фоторезистором влияет на процесс включения котла по времени суток.

Датчик U1 стоит непосредственно в комнате, а датчик U2 на улице. Подключается к котлу и устанавливается рядом с ним. При необходимости можно добавить электрическую часть схемы, позволяющую включать отключать агрегаты большой мощности:

Электрическая часть схемы, позволяющая включать отключать агрегаты большой мощности

Ещё одна схема терморегулятора с одним параметром регулирования на базе микросхемы К561ЛА7:

Схема терморегулятора с одним параметром регулирования на базе микросхемы К561ЛА7

Собран терморегулятор на базе микросхемы К651ЛА7 отличается простотой и лёгкостью при регулировке. Наш термостат – это специальный терморезистор, который значительно уменьшает сопротивление при нагревании. Данный резистор включён в сеть делителя напряжения электричества. В этой цепи также расположен резистор R2, при помощи которого мы и можем устанавливать необходимую температуру. На основе такой схемы можно сделать термостат для любого котла: Бакси, Аристон, Эвп, Дон.

Еще одна схема на терморегулятора на базе микроконтроллера:

Схема на терморегулятора на базе микроконтроллера

Устройство собрано на базе микроконтроллера PIC16F84A . Роль датчика выполняет цифровой термометр DS18B20. Малогабаритное реле управляет нагрузкой. Микропереключатели задают температуру, которая высвечивается на индикаторах. До сборки потребуется запрограммировать микроконтроллер. Сначала сотрите все с чипа и потом перепрограммируйте, а далее произведите сборку и пользуйтесь на здоровье. Устройство не капризное и работает нормально.

Стоимость деталей 300-400 рублей. Аналогичная модель регулятора стоит в пять раз дороже.

Несколько советов напоследок:

Преимущества исполнения

Не все пользователи могут покупать дома, где установлена продвинутая система отопления с возможностью регулировки температуры. Большинство производителей выпускают специальные приборы, которые легко монтируются на радиатор, конвектор и т.п. Однако перед покупкой подобного исполнения следует учитывать преимущества и недостатки терморегуляторов, чтобы не было никаких проблем в будущем.

Достоинства:

  • Поддержание температуры в ручном или автоматическом режиме, что позволяет эффективнее прогревать помещение.
  • Точность регулировки гарантирована, поэтому человек может не сомневаться в установленной температуре. Даже если покупает модель среднего класса, погрешность устройства будет минимальная.
  • Если человек использует продвинутое изделие, он может задавать температурный режим индивидуально для каждой комнаты. Такая опция максимально увеличивает комфортное пребывание в комнате.
  • В некоторых случаях подобные приборы дают возможность немного сэкономить при оплате счетов за электроэнергию, либо за газ (если установлен не фиксированный тариф).
  • Монтаж отнимает минимум времени, при этом никаких сложностей нет, при желании сам владелец квартиры или дома может выполнить эту операцию.
  • Устройство полностью окупается через несколько месяцев, поэтому деньги не тратятся впустую.
  • Если в радиаторе произойдет поломка, хозяин одним движением руки сможет перекрыть подачу воды. Поэтому никакого затопления не произойдет, что может быть полезным решением для жителей многоэтажных домов.

Важно понимать, что экономия средств зависит не только от самого терморегулятора, но и места, где он устанавливается. Например, при монтаже устройство в загородном доме, человек практически мгновенно заметит разницу при оплате квартиры

Даже самые простые ручные изделия гарантируют как минимум 10% экономию, но если купить «умное устройство», здесь цифры увеличатся в три раза.

Принцип работы подобных исполнений достаточно простой, никаких сложностей здесь нет. Именно поэтому изделие начинает пользоваться все большим спросом у покупателей. Кроме того, одно из главных преимуществ такого решения – долговечность. Установив изделие один раз, пользователь может забыть о замене устройства на несколько лет. Также продаются модели с возможностью удаленного контроля и управления, что еще больше повышает удобство.

Однако не обошлось и без недостатков. Ведь ни одна конструкция неидеальная, у всего есть свои минусы. Здесь все зависит от фирмы-производителя, типа устройства и т.п. Наиболее важным параметром является точность считывания. К сожалению, не все модели способны удивить пользователя хорошими результатами, особенно механические исполнения. У подобных экземпляров погрешность варьируется от 2 до 5 градусов. Присутствует и плюс – низкая стоимость, но он никак не компенсирует минимальную функциональность.

Устройство и принцип действия терморегуляторов газовых котлов

То есть вместо того, чтобы открывать окна для того чтобы впустить прохладный воздух в дом можно просто приглушить его работу.

Но то, насколько изменится температура, придется проверять на практике. Никаких шкал и делений в этом варианте нет. Также, температура на улице меняется в течение дня, соответственно и система отопления должна работать то сильнее, то слабее. Таким образом, потребуется подкручивать дроссель несколько раз в день. Это не очень удобно. Поэтому для точной настройки отопления лучше использовать термостаты, так как они работают автоматически. Также эти устройства способны подстраиваться под определенные граничные параметры температур.

Тем не менее, дроссели крайне важны в настройке двухтрубной системы отопления частного дома. Только отрегулировав поступление теплоносителя в радиаторы по всем комнатам с помощью такой грубой настройки, можно приступать к созданию динамической системы контроля за температурой. На этом этапе необходимо разобраться с разновидностями термостатов и особенностями каждого типа.

Классификация видов термодатчиков

Выбор датчика зависит от того, в какой среде необходимо контролировать температуру: внутри котла, в помещении или в системе отопления. От правильности их выбора зависит эффективность и безопасность работы отопительного оборудования.

Датчик температуры для котла отопления классифицируется по следующим критериям:

  • по способу определения температуры,
  • по типу взаимодействия с термостатом.

Виды датчиков по способу определения температуры

По способу определения температуры датчики бывают:

  1. Дилатометрические, представляющие собой биметаллические пластины или спирали, принцип работы которых основан на тепловом расширении металлов или других типов твёрдых тел.
  2. Резистивные, имеющие сильную зависимость от температуры в определённом измеряемом диапазоне, которая проявляется в виде резких изменений электросопротивления.
  3. Термоэлектрические, представляющие собой термопары (сплавы двух разнородных проводников, например, хромель-алюмель), в которых при определённых температурных интервалах начинает индуцировать термо-ЭДС.
  4. Манометрические, принцип действия которых основан на изменении давления газа или жидкости в замкнутом объёме.

Дилатометрические датчики изготавливаются из материалов с высоким коэффициентом теплового расширения, которые реагируют на минимальные температурные колебания. Принцип их работы основан на замыкании либо размыкании электрических контактов. Для повышения их чувствительности и качества контакта в конструкциях используют магниты.

Резистивные термодатчики изготавливаются из специальных сплавов проводников или полупроводников. Конструктивно состоят из катушки с намотанным тонким медным, платиновым или никелевым проводом и керамического корпуса или полупроводниковых пластин, помещённых в пластиковый или стеклянный корпус.

Полупроводниковые резисторы бывают двух видов:

  • термисторы, имеющие нелинейную температурную зависимость, характеризующуюся снижением сопротивления при нагреве,
  • позисторы, также имеющие нелинейную зависимость от температуры, но отличающиеся от термисторов повышением сопротивления при нагреве.

Термоэлектрические датчики изготавливаются из двух специально подобранных разнородных металлов или сплавов, в точке контакта которых при нагреве индуцируется термо-ЭДС, величина которой пропорциональна разности температур двух спаев. При этом измеряемая величина не зависит от температуры, длины и сечения проводов.

Манометрические датчики позволяют определять температуру немагнитным способом без применения источников энергии, что позволяет их применять для дистанционных измерений. Однако их чувствительность на порядок хуже, чем у других термодатчиков, а также присутствует эффект инерционности.

Виды датчиков по способу взаимодействия с термостатом

Измерители температуры по типу взаимодействия с термостатом подразделяются на следующие виды:

  • проводные, передающие данные на контроллер по проводам,
  • беспроводные – высокотехнологичные современные устройства, передающие данные на определённой радиочастоте.

Проводной датчик температуры для котла

Рейтинг популярных вариантов с электронным управлением

Grand Meyer HW500

Прочный корпус, информативный дисплей, простая регулировка – в этом изделии есть все необходимое для комфортного применения. Человек не испытает никаких сложностей с установкой. Устройство относится к программируемым, что дополнительное преимущество. Присутствует возможность регулировки воздуха. Максимальная выдерживаемая нагрузка – 3600 Вт, что подтверждено экспериментальным путем.

Средняя стоимость – 1 200 рублей.

Grand Meyer HW500

Достоинства:

  • Прочный корпус;
  • Простое программирование;
  • Цветной дисплей;
  • Хорошее поддержание температуры.

Недостатки:

Terneo RZ

Качественный терморегулятор с цифровой индикацией, который понравится многим пользователям. Устройство предназначено для постоянной поддержки температуры, при этом оно хорошо справляется с поставленными задачами. Вилка подключается в стандартную розетку с заземлением. Изделие следует устанавливать только внутри помещения, иначе он быстро сломается.

Средняя цена – 1 900 рублей.

Terneo RZ

Достоинства:

  • Не требует никакого сложного монтажа;
  • Электронное управление;
  • Внешний датчик температуры;
  • Защита от перегрева;
  • Прочный корпус.

Недостатки:

Varmel RTC 51.716

Удобный вариант со скрытым способом монтажа, который станет хорошим решением для каждого современного дома. Минимальный и максимальный показатель температуры – 5…90 градусов, соответственно. Модель способна выдерживать высокую нагрузку (до 3600 Вт). В комплекте присутствует датчик для теплого пола. Простое управление не потребует пристального чтения инструкции, все интуитивно понятно.

Средняя стоимость – 1 700 рублей.

Varmel RTC 51.716

Достоинства:

  • Качественное изготовление;
  • Надежность;
  • Прочный корпус;
  • Простая регулировка;
  • Негромкие клавиши;
  • Возможность подключения к теплому полу на воде.

Недостатки:

Принцип взаимодействия температурного датчика для котла отопления

Первым делом термодатчик определяет уровень температурного режима в контролируемом помещении. Затем полученные сведения поступают в блок управления и анализируются.

В зависимости от установленного теплового режима прибор сигнализирует о необходимости увеличить или уменьшить температуру.

После чего система отопления автоматически проведёт корректировку. Таким образом, включение и выключение котла напрямую зависит от работы термодатчика.

В зависимости от типа размещения и способа передачи данных термодатчики делятся на несколько видов.

По способу размещения датчики бывают:

  • комнатные – устанавливаются в помещении и осуществляют контроль температурного режима внутри;
  • внешние – расположены за пределами дома, проводят корректировку микроклимата в помещении с учётом температурных показателей на улице;
  • накладные – монтируются непосредственно к трубе системы отопления;
  • погружные – располагают внутри теплоносителя.

Фото 1. Температурный датчик погружного типа для отопительной системы газового котла в частном доме.

Проводные и беспроводные

В зависимости от способа передачи информации термодатчики также делятся на подтипы. Бывают проводными и беспроводными. В первом случае показатели с прибора поступают на ресивер посредством проводного соединения. Беспроводные модели передают данные дистанционно, с помощью специального приспособления.

Центральный терморегулятор своими руками

Центральный терморегулятор управляет температурой помещения при помощи сигнала посылаемого в командный пункт устройства.

Данный терморегулятор располагается далеко от котла и позволяет обычно включить или выключить во всем доме отопление. Старые версии проводами соединены с котлом, более новые, как правило, посылают в командный пункт устройства сигналы. Именно средствами нового типа оснащены достаточно дорогие, но эффективные устройства: котлы двухконтурные Ferroli, Beretta и отечественные АОГВ.

Капиллярный комнатный беспроводной терморегулятор для котла возможно установить и отдельно, не нарушая при этом интерьер и не ломая стен. Приспособление закрепляется к стене с помощью шурупов, и начинается соединение проводов. Во-первых, подключаем нейтрал, затем идет провод питания котла или бойлера, сетевой кабель, который подключен к общей электрической сети, и провод, который соединяет между собой гнездо питания устройства отопления и напряжения. Значительно процедура упрощается при наличии «якоря» и термостата. Закрывается коробка, и устанавливаются необходимые параметры.

Наиболее популярны комнатные терморегуляторы для двухконтурного котла торговых марок Protherm и Gsm. У них вшитый дилатометрический терморегулятор для котла, который, в зависимости от модели, может действовать дистанционно. Зачастую эта технология применяется для твердотопливных агрегатов или электрического котла.

Комнатный термостат выключает нагрев системы по мере надобности. Работает он при помощи измерения температуры воздуха, и, когда температура воздуха уменьшается до уровня ниже установки термостата, отопление включается, а когда установленная температура достигается, он выключается.

Советы:

  1. Рекомендуют устанавливать термостат на 20 градусов по Цельсию.
  2. Устанавливаемая температура в ночное время должна быть в границах 16-19 градусов по Цельсию.
  3. В детской комнате желательно, чтобы было около 18 градусов по Цельсию.
  4. Для людей с ограниченными возможностями и пожилых людей температура в помещении не должна опускаться ниже 16 градусов по Цельсию.

Как правильно установить

Устанавливают терморегулятор для радиатора отопления можно на входе или на выходе отопительного прибора — разницы нет, работают одинаково в обоих положениях. Как выбрать место, где установить?

По рекомендуемой высоте установки. Такой пункт есть в технических характеристиках. Каждое устройство проходит на заводе калибровку под контроль температуры на определенной высоте и обычно это — верхний коллектор радиатора. Стандартно теплорегулятор устанавливается на высоте 60-80 см, так его удобно при необходимости регулировать вручную.

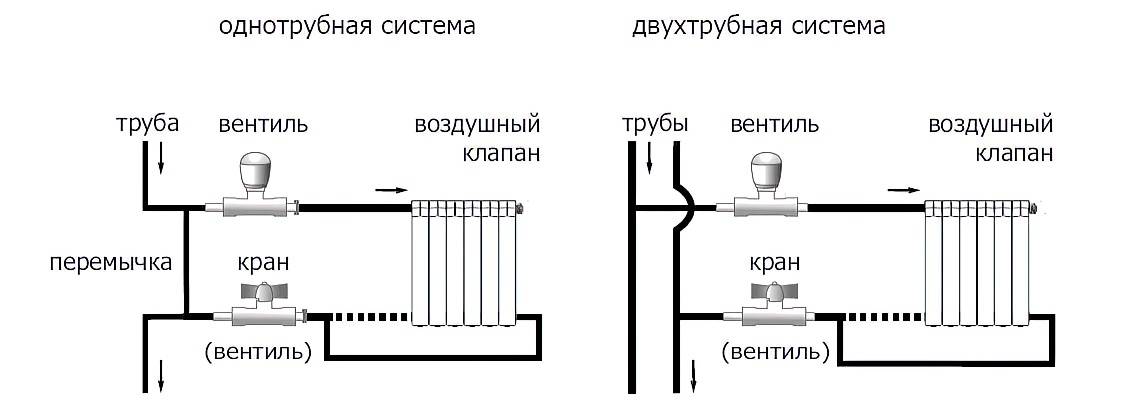

Схемы установки теплорегуляторов для радиаторов

Если у вас нижнее подключение (нижняя разводка труб), есть три варианта — подобрать устройство с возможностью установки внизу, поставить модель с выносным термодатчиком или перенастроить терморегулятор. Процедура несложная, описание должно быть в приложенной инструкции. Ваша задача выставить необходимую температуру вращая регулятор в левую затем в правую сторону.

Установка стандартная — на фум-ленту или льняную подмотку с упаковочной пастой

Сам процесс установки стандартный. На клапане имеется резьба. Под нее подбираются соответствующие фитинги или на металлической трубе нарезается ответная резьба.

Один важный момент, о котором должны помнить те, кто хочет поставить терморегулятор для радиатора отопления в многоквартирных домах. Если у вас однотрубная разводка, их можно установить только при наличии байпаса — участка трубы, который стоит перед батареей и соединяет две трубы между собой.

Если у вас похожая разводка (трубы справа может не быть) наличие байпаса обязательно. Терморегулятор ставить ставят сразу за радиатором

В противном случае вы регулировать будете весь стояк, что точно не понравится вашим соседям. За такое нарушение могут выписать очень даже солидный штраф. Потому, лучше поставить байпас (если нет).

Устройство и принцип работы

Известно, что в замкнутой цепи, которая состоит из двух проводников из разных металлов (напр., хромель и копель), возникает термоэлектродвижущая сила (ЭДС), при условии, что их горячий и холодный спаи имеют различную температуру (эффект Зеебека). Значение ЭДС зависит от материалов проводников, температур их холодного и горячего спаев.

Обычно, напряжение бытовой термопары находится в пределах 20-60 милливольт (мВ), чего достаточно для открытия газового клапана, но, разумеется, недостаточно для работы сложной автоматики и прочих модулей, для которых уже необходимо подключение к электросети.

Так выглядит стандартная термопара на фото.

Модуль не ограничивается парой спаев, однако устройство термопары достаточно простое и понятное:

  1. Гильза, внутри которой находятся термоэлектроды с «горячим» спаем проводников, именно она крепится на горелочный модуль котла, рядом с пилотной горелкой (запальником).
  2. Удлинитель, защищенный медной трубкой от внешнего воздействия электромагнитных полей, служит для соединения рабочей части (горячего спая) с электромагнитным газовым клапаном.
  3. Диэлектрическая шайба с «холодным» спаем, именно она вставляется в гнездо газового электромагнитного клапана.

Чаще всего в термопарах бытовых газовых котлов используются спаи из хромеля и алюмеля (ТХА), хромеля и копеля (ТХК), железа и константана (ТЖК). Все используемые сплавы, их маркировка и характеристики указаны в таблице ниже.

Тип термопары (европейская классификация)Материалы проводников спаяРоссийская маркировкаДиапазон температур, °C
Kхромель-алюмельТХА-200 – 1 300
Lхромель-копельТХК-200 – 850
Jжелезо-константанТЖК-100 – 1 200
Nнихросил-нисилТНН-200 – 1 300
Tмедь-константанТМКн-200 – 400
Eхромель-константанТХКн0 – 600
Sплатинородий-платинаТПП100 – 1 700

Как работает термоэлектрический термометр в составе газового котла

Принцип работы термопары в составе газового котла везде один:

  1. Сначала человек механическим путем открывает клапан подачи газа, удерживая кнопку электромагнитного клапана в течение 15-30 секунд.
  2. Затем единожды нажимается кнопка пъезорозжига, возникает искра и зажигается запальная горелка.
  3. Кнопка магнитного клапана удерживается еще на протяжении 30-60 секунд, пока рабочий спай термопары, находящийся рядом с запальником, не нагреется и не выдаст необходимое напряжение.
  4. По прошествии 30-60 секунд кнопка электромагнитного клапана отпускается, но горение не прекращается, поскольку нагретая термопара вырабатывает достаточно напряжения для удержания газового клапана в открытом положении. Котел работает в штатном режиме, без вмешательства человека.
  5. Как только горение прекращается, пламя больше не нагревает термопару, вследствие чего напряжения недостаточно для удержания электромагнитного газового клапана открытым, он закрывается, прекращая подачу газа.

Как выбрать умягчитель воды для газового котла и продлить срок службы теплообменника

Выбор датчика температуры для котла отопления

При выборе комнатного датчика температуры  для газового котла стоит учитывать, что они делятся на два типа. Это модели без проводов, передающие информацию с помощью механизма передатчика и устройства для приема радиоволн. А также проводные, которые передают данные на контроллер через провода.

Датчик температуры производителя обладает определенными функциями

По способу расположения термодатчики бывают:

  • накладными, которые монтируются на магистраль;
  • погружные, которые контактируют с жидкостью;
  • комнатные устройства размещаются в помещениях;
  • внешние монтируются снаружи.

Модель погружного механизма

Для стандартной отопительной системы используется один комнатный датчик, а для коллекторной системы лучевого типа можно применить несколько датчиков.

Преимущество использования

Что же дает установка подобного оборудования при автономной системе обогрева?

Равномерный нагрев всей площади дома или квартиры. Именно в таких условиях возможно создание здорового микроклимата.
Регулятор температуры газовых котлов (или любых других) обеспечивает круглосуточное автоматическое слежение за его работой, освобождая, таким образом, людей на весь отопительный сезон от этого процесса

Именно от него зависит эффективность обогрева и количество включений/выключений устройства.
Экономия при использовании комнатного термостата составляет от 25% до 35%, если котел твердотопливный, газовый или электрический и до 50% при обогреве соляркой.
Равномерное включение/выключение котла продлевает ему срок эксплуатации, что крайне важно с учетом того, сколько сегодня стоит подобное оборудование на рынке.

По своему устройству, функционалу и качеству настроек все термостаты делятся на:

  • Механические приборы, в которых настройки устанавливаются и меняются вручную.
  • Электронные устройства обладают достаточно большим количеством функций и управляются дистанционным пультом.
  • Программаторы – это самые сложные по строению и «продвинутые» по количеству настроек приборы, которыми можно управлять, находясь далеко от дома через смартфон, планшет или компьютер при наличии интернета.

Что такое энергосервис

Энергосервис — это комплекс мер по проведению энергосберегающих мероприятий в зданиях или на объектах. Цель этих работ — снижение затрат заказчика на энергоресурсы при сохранении условий, когда в здании комфортно находиться. Для России это направление достаточно новое как для потребителей, так и для поставщиков услуг.

Энергосервисом в столице занимаются частные компании. Государственное казенное учреждение «Энергетика», находящееся в ведении городского Департамента жилищно-коммунального хозяйства, обеспечивает развитие и контроль в этой сфере, способствует внедрению энергосберегающих технологий в Москве. Учреждение помогает наладить сотрудничество частных энергосервисных фирм с префектурами, управляющими компаниями и непосредственно горожанами. Для этого создана горячая линия, специалисты которой готовы ответить на все вопросы по энергосбережению. Получить консультацию можно в рабочие дни с 09:00 до 18:00 по телефону.

Недавно ГКУ «Энергетика» получило статус регионального центра энергосбережения города Москвы. Это дает учреждению возможность формировать нормативную базу, готовить изменения в столичное законодательство об энергосбережении, способствовать повышению энергоэффективности, создавать типовые формы энергосервисных договоров, контролировать исполнение этих договоров, консультировать горожан.

Сейчас сотрудничество идет, как правило, через префектуры. Районные власти при поддержке и совместно с ГКУ «Энергетика» и управляющими организациями проводят встречи москвичей с представителями энергосервисных компаний. Но возможен и обратный процесс. Инициативные жильцы сами обращаются в ГКУ «Энергетика» с просьбой найти для них инвестора и заключить энергосервисный договор.

Как отрегулировать (перенастроить)

Все терморегуляторы проходят на заводе настройку. Но установки у них стандартные и могут не совпадать с вашими желаемыми параметрами. Если вас что-то не устраивает в работе — хотите, чтобы было теплее/холоднее, можно терморегулятор для радиатора отопления перенастроить. Делать это надо при работающем отоплении. Понадобиться термометр. Его вешаете в той точке, где будете контролировать состояние атмосферы.

  • Закрываете двери, ставите головку термостата в крайнее левое положение — полностью открыто. Температура в помещении начнет повышаться. Когда она станет на 5-6 градусов выше желаемой вами, поворачиваете регулятор до упора вправо.
  • Радиатор начинает остывать. Когда температура упадет до того значения, которое вы считаете комфортным, медленно поворачивать регулятор вправо и прислушиваться. Когда услышите, что теплоноситель зашумел, а радиатор начал прогреваться, останавливайтесь. Запомните какая цифра выставлена на рукоятке. Ее и надо будет выставлять для достижения требуемой температуры.

Отрегулировать терморегулятор для батареи отопления совсем несложно. И повторять это действие можно несколько раз, меняя настройки.

Суть установки системы погодного регулирования

Погодное регулирование – новый, абсолютно инновационный шаг для услуг жилищно-коммунального хозяйства. Суть данной установки заключается в следующем: установка необходимой температуры отопления в зависимости от погодных условий. Для этого устанавливаются три датчика – наружный, в трубопроводе на подающем теплоноситель и обратном, который информирует о средней температуре на последних батареях. Они измеряют температуру на северной стороне здания и температуру воды в трубах. Контроллер, находящийся в конструкции, производит расчеты относительно необходимой дельты температур и затем сам производит регулировку скорости и объёма теплоносителя.

Достоинств у данной конструкции множество. Помимо перечисленных выше, существует еще так называемая устойчивость техническая. То есть установка зарекомендовала себя как система, способная к бесперебойной работе, даже в зимнее время, т.к. имеет варианты безаварийной схемы монтажа обвязки насосной группы. Автоматическое погодное регулирование прошло множество испытаний специалистами ООО «АТК», как в условиях производства, так и на базе бета-тестирования.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
