Монтаж полипропиленовых труб отопления и расценки

Какие трубы использовать

В процессе монтажа отопительной системы из рассматриваемых труб у вас может возникнуть необходимость соединения пластиковых элементов с металлопластиковыми трубами. При выполнении такой работы контролируйте, чтобы диаметры обоих видов труб подходили друг другу.

Соединения полипропиленовых и металлических труб между собой

Придерживайтесь следующей схемы:

• для подсоединения к металлопластиковым изделиям 20х2 мм используйте трубы из полипропилена имеющие размеры 25х4,2 мм;
• к трубам из металлопластика размерами 16х2 мм нужно подключать полипропиленовые трубы имеющие размеры 20х3,4 мм;
• к металлическим трубам с размерами 26х3 мм подсоединяются полипропиленовые трубы имеющие размеры 32х5,4 мм.

В случае если трубы прокладываются к батареям в доме от магистрального трубопровода, а разводка выполняется в соответствии с двухтрубной схемой, необходимо проложить полипропиленовую трубу имеющую размеры 20х3,4 мм.

Применение труб, имеющих более существенный диаметр, не имеет особого смысла. Также нет смысла применять радиаторные вентили, имеющие размер более чем 1,2 дюйма. Поэтому утверждение, что с увеличением диаметра полипропиленовых труб и терморегулирующих вентилей в помещениях становится теплее, не является верным.

Для обеспечения необходимой производительности системы отопления важно, чтобы подающий трубопровод между котлом и самой последней батареей имел длину не больше 25 м. При этом мощность котла не должна превышать 12 кВт

Таким образом, чтобы, к примеру, отопительная система с трубами размерами 20х3,4 работала максимально эффективно и корректно, в ее состав должно входить максимум 6 батарей по 10 секций каждая

Таким образом, чтобы, к примеру, отопительная система с трубами размерами 20х3,4 работала максимально эффективно и корректно, в ее состав должно входить максимум 6 батарей по 10 секций каждая.

При необходимости подсоединения большего количества батарей придется увеличить протяженность труб для их монтажа, что негативно отразится на равномерности прогрева батарей, установленных на большем удалении от отопительного котла.

Монтаж отопления из полипропиленовых труб и алюминиевых радиаторов

Однако если от подключения большего количества батарей либо же увеличения протяженности труб отказаться никак нельзя, обустраивайте отопительную систему с применением труб большего сечения. К примеру, 32х5,4 мм. К ним подключайте металлопластиковые трубы 26х3 мм.

Также существует еще один вариант решения данной проблемы – вместо одного отопительного контура вы можете оборудовать два.

Что учитывается при выборе диаметра труб

Мощность теплогенератора. Она берется за основу и определяется индивидуально для каждого строения. На что ориентируется собственник, приобретая котел?

На совокупную площадь всех отапливаемых помещений. Именно это обязательно уточнит менеджер в точке продаж, если у покупателя возникнут вопросы по данному пункту.

Скорость теплоносителя. Если она менее 0,25 м/сек, то есть риск завоздушнивания системы, образования пробок на трассе. Превышение значения 1,5 чревато «шумами» в магистрали.

Это особенно ощутимо, когда трубы металлические, да еще и проложены открытым способом. Но в любом случае перемещение теплоносителя по трассе будет хорошо прослушиваться.

Практикой доказано, что для частного строения (с автономным отопительным контуром) следует ориентироваться на показатель в пределах от 0,3 до 0,7. Это оптимальное значение для любой системы.

Конфигурация контура. В частных домах при его монтаже, как правило (независимо от схемы), все «нитки» заводятся на коллектор. Каждая из них «нагружена» на определенное количество радиаторов.

Нет смысла приобретать трубы одного и того же диаметра для всех линий, если учесть, что чем больше сечение заготовки, тем выше цена 1 п.м.

Диаметр трубы. Наружный особой роли не играет, так как у изделий из различных материалов есть отличия в толщине стенки. Данный параметр свидетельствует лишь об удобстве крепления изделия. Внутренний диаметр – о пропускной способности трассы. Именно он и является определяющим.

Диаметры труб принято обозначать в дюймах. Для нас это непривычная (не метрическая) система, поэтому следует знать правила перевода величин. Соотношение дюйма к сантиметру – ½,54 (или 25,4 мм). Материал трубы – металлопластик, сталь, ПП, ПЭ.

Специфика строения. В первую очередь это относится к эффективности его теплоизоляции – из каких материалов она смонтирована, по какой методике и так далее.

Расценки по монтажу котельной

На самом деле не так просто дать расценки стоимости установки котельной под ключ. Потому что в каждом доме котельная индивидуальна. Кто-то ставит один котел, кто-то три. Кто-то ставит бойлер косвенного нагрева, а кто-то нет. У кого-то по проекту проходит один насос, у кого-то несколько.

Грубый расчет стоимости монтажа отопления в котельной таков: почти столько же, сколько Вы отдадите за систему отопления. Опять же. Это довольно грубая оценка.

Но ниже Вы так же можете ознакомится с таблицей необходимых материалов для котельной на базе дома в 100 кв. метров. Чтобы оценить стоимость, выдвигайтесь так же по магазинам и получите приблизительную цену за все

№	Наименование материала	Ед.изм.	Кол-во	Цена	Сумма
1	Котел 16  квт	шт.	1
2	Стабилизатор напряжения	шт.	1
3	Бойлер косвенного нагрева 200 л	шт.	1
4	Насос для бойлера 25/4	шт.	1
5	Насос для отопления  25/6	шт.	1
6	Насос для бойлера рециркуляция горячей воды	шт.	1
7	Предохранительный клапан 8 бар	шт.	1
8	Тройник 1″ латунь	шт.	3
9	Кран шаровый 1″ вн.нар.р	шт.	10
10	Кран шаровый 1/2″ вн.нар. Р	шт.	4
11	Гидрострелка ППР дм 90 мм	шт.	1
12	Расширительный бак отопление 35 л	шт.	1
13	Расшир бак для бойлера 24 л	шт.	1
14	Группа защиты	шт.	1
15	Термометр дм 80 мм	шт.	3
16	Термо реле бойлера	шт.	1
17	Клапан обратный 1 «	шт.	1
18	Клапан обратный 1 » лепестковый	шт.	1
19	Автомат воздухосброса 1/2″	шт.	2
20	Сгон сантехнический прямой 1″	шт.	10
21	Крепления для коллектора и расш	компл.	4
22	Крепежная рама для расширителя	шт.	2
23	Лен и паста	шт.	1
24	Труба пласт ППР 32 армированная стекловолокном	м.п.	20
25	Труба пласт ППР 25 армированная стекловолокном	м.п.	2
26	Труба пласт ППР 20 армированная стекловолокном	м.п.	8
27	Отвод 32 ППР	шт.	20
28	П.отвод 32 ППР	шт.	10
29	Отвод 25 ППР	шт.	20
30	П.отвод 25 ППР	шт.	10
31	Отвод 20 ППР	шт.	20
32	П.отвод 32 ППР	шт.	10
33	Разьем муфта дм 32 нар.р	шт.	20
34	Разьем муфта дм 32 вн.р		4
35	Разьем муфта дм 25 нар.р	шт.	2
36	Разьем муфта дм 25 вн.р		2
37	Разьем муфта дм 20 нар.р	шт.	4
38	Разьем муфта дм 20 вн.р	шт.	4
39	Тройник 32	шт.
40	Тройник 32х25х32	шт.
41	Тройник 32х20х32	шт.
42	Хомут металлический с резиновым уплотнителем дм 32 + болт стяжка М 8 мм + пластиковый дюбель дм 12 мм	шт.	10
43	Хомут металлический с резиновым уплотнителем дм 25 + болт стяжка М 8 мм + пластиковый дюбель дм 12 мм	шт.	6
44	Хомут металлический с резиновым уплотнителем дм 20 + болт стяжка М 8 мм + пластиковый дюбель дм 12 мм	шт.	6
45	Клапан подпитки 1/2″	шт.	1
46	Дополнительный и крепежный материал	поз	1	1000	1000

Стоимость работ монтажа отопления в котельной будет примерно такая:

	Наименование работ	Ед.изм.	Ко-во	Цена	Сумма
1	Монтаж  котла	шт.	1	3500	3500
2	Монтаж бойлера косвенного нагрева	шт.	1	8500	8500
3	Монтаж расширительного бака	шт.	2	1200	2400
4	Монтаж гидрострелки	шт.	1	1500	1500
5	Монтаж труб пластиковых	м.п.	20	200	4000
6	Монтаж запорной арматуры дм до 50 мм	шт.	14	300	4200
7	Пусконаладочные работы	система	3	500	1500
8	Дополнительные работы	поз.	1	1000	1000
	Всего по работам	руб			26600

Подведем итог:

• Теплые полы дороже в монтаже. Радиаторы дешевле
• Цена, которую придется заплатить по-максимуму – это 2500 рублей за кв. метр под ключ. (Бывают и исключения в сторону более высокой цены)
• Вся стоимость дана на базе труб ППР. Так же в эту стоимость проходят трубы металлопластиковые.
• Монтируя сами, можете сэкономить процентов 20-30%.Но и накосячить можете на процентов 200%.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Отопление в доме

На первом этапе следует определиться с типами радиаторов и вариантами их подключения, так как строения следует заранее подготавливать под выбранный тип отопления. В современную систему обогрева помещений входят несколько составляющих.

К ним относятся:

Полипропиленовая разводка отопления своими руками без паяльника

Найти их разные варианты можно в большом количестве на наших рынках.

Общая инструкция по установке батарей выглядит так:

• выберите вначале место для их размещения;
• подведите к ним трубы;
• соедините их между собой;
• произведите пробный пуск, а, если все в порядке, включите отопление на полную мощность.

Как установить радиаторы отопления полипропиленовыми трубамис перемычкой для быстрого отключения

Как правильно выбрать диаметр трубы для отопления дома — таблица и расчеты

Вычислить оптимальное сечение трубопровода профессионалу несложно. Практический опыт + специальные таблицы – всего этого достаточно, чтобы принять верное решение. А вот как быть рядовому собственнику жилища?

Ведь многие предпочитают монтировать отопительный контур своими силами, но при этом не имеют профильного инженерного образования. Данная статья станет хорошей подсказкой для тех, кому нужно определиться с диаметром трубы для отопления частного дома.

Есть несколько нюансов, на которые нужно обратить внимание:

• Во-первых, все данные, полученные на основании вычислений по формулам – приблизительные. Различные округления величин, усредненные коэффициенты – все это вносит ряд поправок в конечный результат.
• Во-вторых, специфика эксплуатации любого контура отопления имеет свои особенности, поэтому любые расчеты дают лишь ориентировочные данные, «на все случаи».
• В-третьих, трубная продукция выпускается в определенном ассортименте. Это же касается и диаметров. Соответствующие величины располагаются в определенном ряду, с градацией по значениям. Поэтому придется подбирать номинал, наиболее близкий к расчетному.

Исходя из вышесказанного, целесообразно воспользоваться практическими рекомендациями профессионалов.

Все Ду – в «мм». В скобках – для систем с естественной циркуляцией теплоносителя.

• Общая труба линии – 20 (25).
• Отводы к батареям – 15 (20).
• При однотрубной схеме отопления– диаметр 25 (32).

Но это общие параметры контура, не учитывающие его специфику. Более точные значения отражены в таблице.

Есть ли риск разрыва трубы?

Опасно ли такое явление или нет? Как показывает практика, на целостность трубы, а также на ее рабочие характеристики это совершенно не влияет. Все рабочие параметры будут сохранены, даже если пузырь лопнет. Некоторые монтажники для восстановления эстетичности даже советуют намеренно прокалывать вздутия.

Причин возникновения пузырей на полипропиленовых трубах может быть несколько:

1. Для того чтобы клей затвердел, его надо высушить. При высушивании удаляются остатки влаги. Но иногда труба оказывается недостаточно «высушенная».

2. Используется неправильная пропорция клея. Достаточно ошибиться в долях процента, и часть влаги останется, потому что на процесс сушки отводится определенное время.

3. Если труба с горячим теплоносителем проходит через неотапливаемое помещение.

4. Когда пуск отопления происходит резко, то есть сразу подается горячий теплоноситель, а не теплый.

Что же делать, можно ли не допустить вздутия полипропиленовой армированной трубы?

Особенности применения

Технология изготовления полипропиленовых труб не исключает линейного расширения изделия при воздействии высоких температур. Компенсировать этот недостаток позволит правильный подбор трубы с необходимыми свойствами и установка опор с организацией компенсаторов. Любая система включает в себя ответвления от центрального трубопровода, прямое соединение и создание поворотов под разными углами, при этом не исключены перепады диаметров труб. Упрощает решение этих задач применение фитингов, которые делятся на следующие виды:

• фланцевого вида;
• обжимного устройства;
• с применением резьбового соединения;
• сварной конструкции.

Фитинги из полипропилена, применяют для соединения труб из того же и других материалов. Достигается такой эффект помещением во внутреннюю часть хромосодержащих или латунных вставок, определяющих техническую возможность подключения к сантехническим устройствам и создания переходов.

Фитинги

Практика показывает, что главные причины возникновения разрывов труб отопления под стяжкой, – грубое нарушение технологии монтажа и некачественная пайка фитингов на стыках изделий.

Процесс пайки не представляет сложностей для домашних мастеров. Прибор для соединения труб представлен станковым паяльником с маркированными насадками различного диаметра. Перед промышленной пайкой рекомендуют провести пробное термальное соединение материалов на небольших обрезках труб и неиспользуемых стыковочных элементах. Используя комбинированные фитинги, можно на этапе проектирования обеспечить оптимальное давление во всех частях отопительной конструкции, предупредив при этом излишние расходы на применение труб большего, чем необходимо, диаметра.

Будет полезно: Разновидности и правила монтажа вентилей запорных фланцевых соединений

Пайка полипропиленовых труб

Применение компенсаторов при монтаже отопления из полипропиленовых труб

Как было уже неоднократно сказано выше, полипропиленовые трубы подвержены линейным расширениям при нагревании от теплоносителя. При этом трубопроводы могут заметно изгибаться. Чтобы таких изгибов избежать, используют компенсатор:

Компенсатор – это просто изогнутый отрезок полипропиленовой трубы, который ставится в каком-нибудь месте, где его не видно.

Ещё один вид компенсатора ставится в местах межэтажных перекрытий, между вертикальными участками трубопроводов достаточно большой длины:

Если имеется достаточно длинный участок трубы, и нет возможности установить компенсатор (негде его спрятать), нужно предусматривать зазоры 5…10 мм на линейное расширение между стеной и поворотом трубопровода – чтобы при линейном расширении труба могла свободно растянуться, не упираясь в стенку.

Итак, мы рассмотрели монтаж отопления из полипропиленовых труб. Возможно, что-то вам показалось недостаточно понятным. Но на самом деле ничего сложного в этом нет, нужно просто разок попробовать на практике пайку полипропилена, и вы убедитесь, что всё здесь доступно, просто и быстро.

Преимущества применения при прокладке трубопрокатных изделий из полипропилена

Достоинств действительно много:

• Длительный период использования — более пятидесяти лет.
• Полное отсутствие следов коррозии.
• Повышенная тепло проводимость.
• Маленький вес общего сооружения.
• Отсутствие известкового отложения на стенках.
• Высокая степень защищенности от «блуждающего тока».
• Доступная цена.
• Скорость проводимых работ.
• Нет необходимости использовать газовую сварку.

Многие потребители до сих пор не хотят снимать металлические магистрали. Подосновой для этого служат неоправданные слухи о том, что у полипропилена эксплуатационные свойства ниже, а также неправильное представление о процессе укладки полипропиленовых изделий.

Нужно заметить, что профессиональные мастера могут быстро заменить любую старую конструкцию без повреждения декоративной отделки стен. Все дело в том, что у них для работы имеются современные инструменты, которые позволяют выполнять эти работы очень аккуратно.

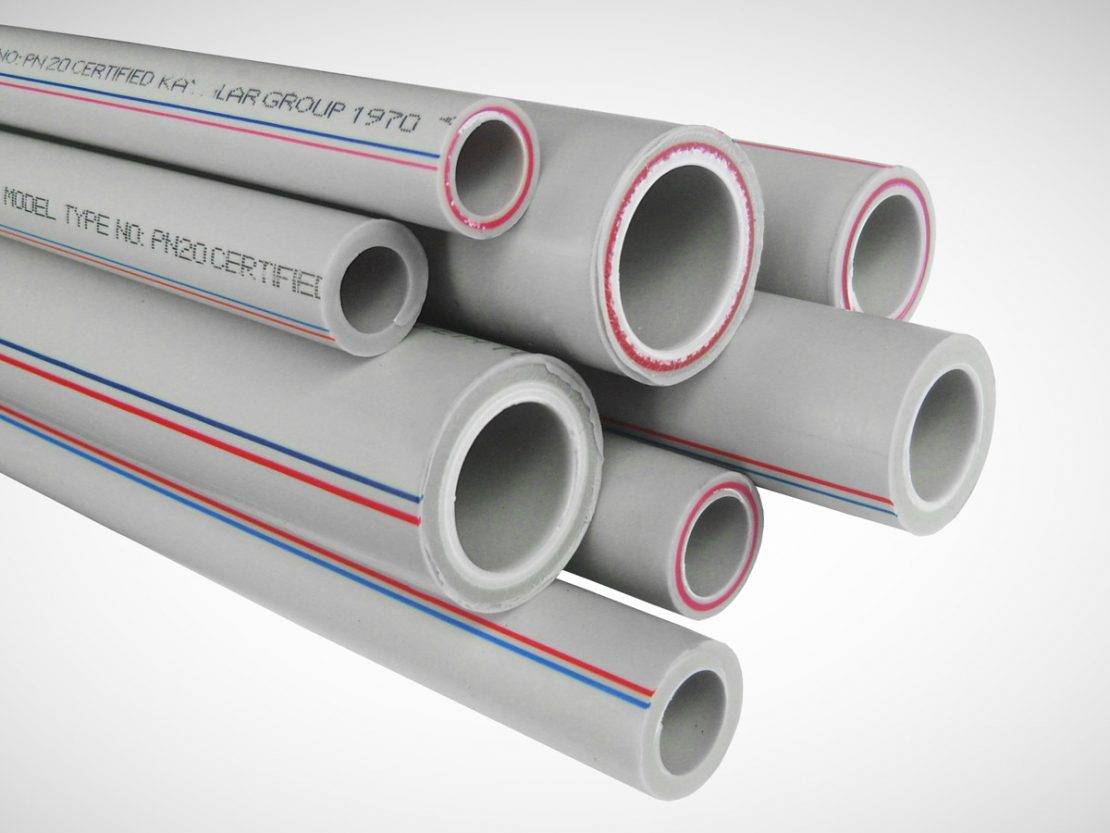

Разновидности труб из полипропилена для отопления и их характеристики

В продаже есть два типа изделий – армированные полипропиленовые трубы и без армирующего слоя. Армированные отличаются повышенной прочностью и более долгим сроком эксплуатации. Стандартная трубная продукция в процессе пользования может терять форму из-за нагрева, провисать – это связано с большим линейным расширением.

Характеристики изделий, на которые нужно обращать внимание:

Стойкость к перепадам и скачкам давления, температуры. Теплоноситель может прогреваться до предельных температур, циркулировать с разной интенсивностью. Стандартная величина нагрева теплоносителя +75 С, но выбирать изделия нужно с запасом.
Инертность к химическим компонентам. Теплоносителем в системах может быть не только вода, но и антифризы, дополнения в виде присадок

Важно чтобы трубопровод противостоял любым химическим воздействиям, коррозии.
Гладкость стенок внутри туннелей. Чем ровнее внутренняя поверхность изделий, тем ниже риск замусоривания, заиливания – это свойство увеличивает срок эксплуатации магистрали без ремонта и подновления.

Полипропиленовые изделия маркируются PP. Различаются следующие виды полипропиленовых труб для отопления:

• PP-H. Основные достоинства – инертность к химическим компонентам, невысокая стоимость. Элементы не переносят нагревания жидкостного носителя, поэтому применение возможно только в системах раздачи холодной воды, дренажа.
• PP-B. Стойкие к нагреванию теплоносителя до +50 С элементы можно применять для систем водоснабжения, дренажа, канализации. Инертность к химическим компонентам позволяет использовать продукцию для выкладки контура теплого пола, но только при условии, что на входе теплоноситель не будет прогреваться более +45 С.
• PP-3. Это трубопроводы пригодные для обустройства контуров теплого пола, ГВС. Выдерживают нагревание до +50 С, нельзя использовать в системах отопления с температурой теплоносителя +75 С и с повышением до пиков в +95 С.

Маркировка труб из полипропилена

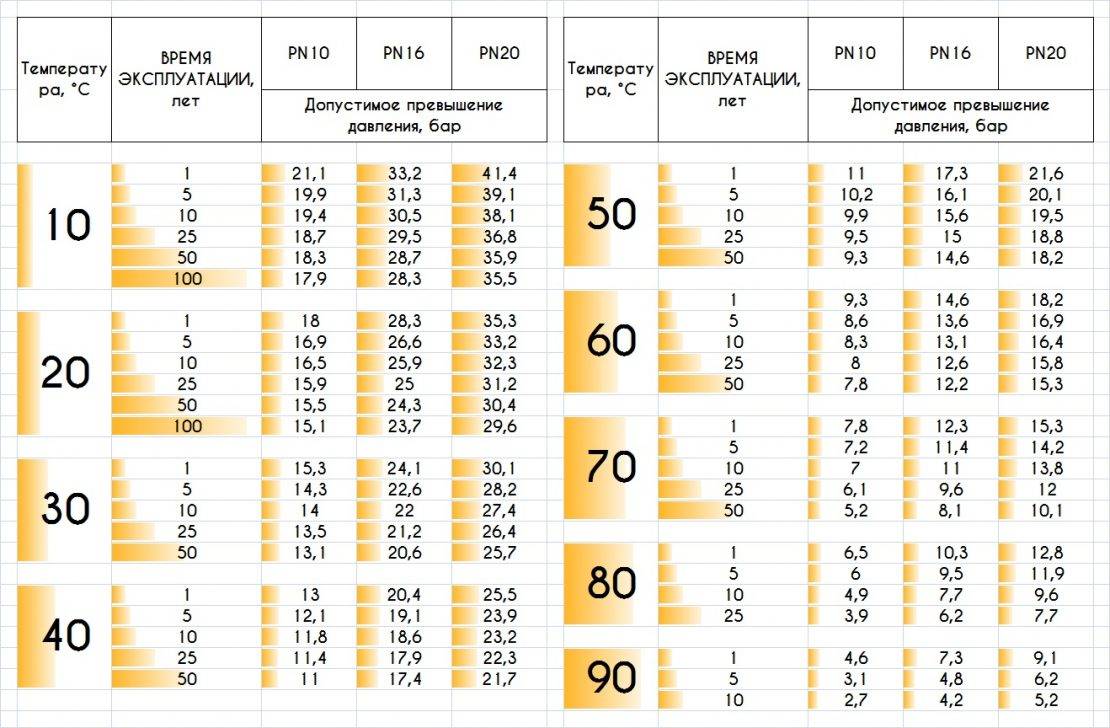

Чтобы определиться с подходящим типом изделий, необходимо разбираться в маркировке продукции:

1. PN-10. Допустимый уровень давления 1 МПа при прогреве теплоносителя до +20 С в системах ГВС и до +45 С в контурах теплых полов. Для формирования тепловых магистралей не применяется.
2. PN-16. Трубы выдерживают давление не более 1,6 МПа при температуре теплоносителя до +60 С, толщина стенок в 3,4 мм не может противостоять механическим воздействиям, поэтому при повышении температуры теплоносителя элементы деформируются.
3. PN-20. Выдерживаемое пиковое давление 2 МПа, прогрев теплоносителя +80 С. Толщина стенки 16-18,5 мм. Можно применять для раздачи горячего водоснабжения, но для систем отопления трубы не рекомендованы из-за большого линейного расширения при пиковых температурах прогрева теплоносителя.
4. PN-25. Показанное рабочее давление 2,5 МПа, выпускаются трубы с армированием, что придает изделиям дополнительную прочность. При обустройстве тепловых систем автономного или централизованного типа продукция сохраняет высокие качественные и эксплуатационные показатели.

Кроме перечисленных характеристик нужно обращать внимание на сечение деталей – размер диаметра прописывается в техпаспорте изделий. В расчет принимаются параметры внешнего и внутреннего сечения

Расчет диаметра для двухтрубной системы отопления

Считать будем на примере простого дома в два этажа. На каждом из этажей имеем два крыла. В самом доме будет установлена двухтрубная система отопления с такими параметрами:

• в сумме потеря тепла – 36 кВт;
• потеря на 1-ом этаже – 20 кВт;
• потеря на 2-ом – 16 кВт;
• установлены трубы из полипропилена;
• работа системы в режиме 80/60;
• температура – 20 С.

Ниже показана таблица (а) исходя из данных которой, мы будем определять искомый диаметр трубы. В таблице зелёным цветом отмечены ячейки с наилучшей(оптимальной) скоростью движения жидкости.

Считаем.Через участок трубы, которая соединяет первую развилку и котёл, проходит весь объём жидкости, следовательно, и всё тепло, а это 38 кВт. Давайте определим, какую здесь нужно брать трубу.

Берём нашу таблицу, в ней ищем соответствующую строчку, потом идём по зелёным ячейкам и смотри вверх. Что мы видим? А видим мы, что при таких параметрах нам подходит два варианта: 50 и 40 мм. Естественно (об этом писалось выше) выбираем меньший диаметр трубы для отопления дома 40 мм.

Дальше смотрим на развилку, которая разделяет движение теплоносителя на второй и первый этажи (16 и 20 кВт). Опять смотрим значения по таблице и получаем, что в оба направления нужен диаметр трубы 32 мм.

На каждом этаже у нас по два крыла. Контур также разделяется на две ветки. Считаем первый этаж:

20 кВт / 2 = 10 кВт на крыло

Второй этаж по аналогии:

16 кВт / 2 = 8 кВт на каждое крыло

Опять берём нашу таблицу и определяем, что на данных участках нужна труба с сечением 25 мм. Также по таблице хорошо видно, что такой диаметр используем до тех пор, пока нагрузка не упадёт до 5 кВт, потом будем использовать трубы по 20 мм.

Вот таким нехитрым способом мы рассчитали все диаметры трубы для отопления дома нужных нам полипропиленовых труб для двухтрубной системы отопления.

Для обратной подачи воды не нужно рассчитывать ничего, там всё намного проще: всю разводку делаете трубами аналогичного диаметра, что и на прямую подачу. Как видите, ничего сложного нет. Нужна лишь хорошая, подходящая под конкретный случай, таблица.

Некоторые нюансы расчёта диаметра для металлических труб

Но вот на протяжённых системах может случиться так, что самые последние в цепи обогревательные элементы будут холодными или слегка тёплыми. Это тоже следствие неправильного выбора диаметра трубы. К счастью, потери тепла легко можно рассчитать:

q = k * 3,14 * (tв-tп)
q — потери тепла на 1 метр (Вт/с);
k – коэффициент теплопередачи (Вт * м/с);
tв — температура горячей подаваемой воды (С);
tп — температура окружающей среды (С).

Возьмём трубу диаметром 40 мм. Допустим стенка будет толщиной в 1.4 мм. Материал – сталь. Рассчитаем:

q = 0,272 * 3,15 * ( 80 – 22 ) = 49 Вт/с

Вот и ещё одно доказательство того, почему нужно брать диаметр трубы для отопления дома с меньшим диаметром. Ведь ясно, что чем более толстая труба, тем намного больше мы потеряем тепла.

А в данном примере мы получили потери в практически 50 Вт на 1 метр расстояния. И если система довольно протяжённая, то можно потерять всё тепло.

Но не расстраивайтесь! Такие точные расчёты нужны только для многоэтажных жилых домов. Для индивидуальных систем отопления всё проще: расчёты округляют в большую сторону и этим получают определённый запас.

Место радиаторов в системе отопления

Использование радиаторов в обогреве жилых помещений играет на сегодняшний день ключевое значение. Не все жилые объекты, особенно квартиры в многоэтажных домах, могут быть переоборудованы на внутрипольный обогрев. Поэтому основную работу по обогреву внутренних жилых пространств выполняют радиаторы или старые добрые и хорошо знакомые нам, батареи.

Радиаторы передают тепловую энергию от теплоносителя окружающему пространству. Передача тепла осуществляется за счет большой нагревательной поверхности нагревательного прибора. В современных моделях имеется ряд технических усовершенствований, благодаря которым стало возможным осуществлять подключение в самых разных вариантах и при любой схеме разводки.

в старых чугунных и стальных батареях имелось всего один верхний и один нижний патрубки, через которые подается горячая вода и осуществляется выход обратки.

В современных моделях помимо основных патрубков подачи и выхода, имеются встроенные воздухоотводчики. Такая конструкция батарей кардинально изменила качество функциональности отопительной системы. При наличии воздушных пробок в нагревательных приборах достаточно открыть спускной клапан и стравить воздух.

Во многом, благодаря современным моделям батарей отопления стало возможным выбирать наиболее удобную схему подключения, ставить нагревательные приборы в тех в местах жилого помещения, в которых они максимально эффективны. Качество работы отопительного водяного контура зависит от правильно сделанной обвязки. Процесс является необходимым, если вы используете трубопровод, сделанный из полипропиленовых труб.

Важно! При наличии металлических стояков обвязка делается из других расходных материалов. Это могут быть металлические медные трубы или металлопластик

Использование полипропиленовых труб в данном случае категорически запрещается

Использование полипропиленовых труб в данном случае категорически запрещается.

Причина несовместимости металлических труб с полипропиленовыми изделиями — наличие резьбового соединения. Учитывая тот факт, что пропиленовые трубы имеют высокий коэффициент теплового расширения, при подаче горячего теплоносителя резьбовое соединение потеряет свою герметичность и устойчивость. Поэтому, желая подключить радиатор отопления из полипропиленовых труб, старайтесь использовать фитинги, переходники и муфты, изготовленные из аналогичных материалов.

следует брать во внимание разность диаметров труб, изготовленных из различных материалов
