Схема нижнего подключения радиаторов отопления и их обвязка

Что такое диагональное подключение радиатора

Как понятно из названия, оно предполагает расположение входа и выхода прибора отопления с разных боков. Чаще всего подача присоединяется с одной стороны вверху, обратка – с другой внизу. Так вся поверхность батареи, панели прогревается максимально равномерно. Можно поменять местами вход и выход, однако это приведёт к падению мощности, теплоотдачи. Второе название разводки – перекрёстная. От нижней она отличается на порядок лучшей производительностью, так как донное подключение радиатора не предполагает столь полного охвата всех секций. По сравнению с боковой она также находится в выигрышной позиции, задействуя всю площадь прибора даже значительной длины.

Наибольшую популярность схема получила в сфере организации индивидуальных систем в частных домах, где зачастую используется самотёчная схема циркуляции теплоносителя. Именно при её реализации диагональное подключение к системе радиаторов отопления проявляет себя максимально полно. Это тип разводки действует на основе естественного физического закона, по которому горячая вода, обладающая большим объёмом, вытесняет холодную. В комплексах с принудительной циркуляцией этот принцип не работает, так как интенсивность, направление движения теплоносителя определяет насос. Из-за этого перекрёстная схема не слишком распространена в квартирах, где давление создаётся искусственно.

Мастер-класс. Подключаем радиатор от пола, используя Т-образные трубки

Также для подключения батареи от пола могут использоваться и Т-образные присоединительные трубки. Они необходимы, если магистраль идет под отопительным прибором. Рассмотрим данный процесс пошагово.


Т-образная трубка

Шаг 1. На трубку надевается резьбозажимное соединение.


Надевается резьбозажимное соединение

Шаг 2. После этого трубка развальцовывается.

Развальцовка Т-образной трубки

Шаг 3. Далее можно приступать непосредственно к монтажу трубок.


Монтаж трубок


Трубки установлены в разные стороныШаг 4. Выполняется соединение с использованием надвижной гильзы. Радиатор подключен с помощью Т-образных трубок, и магистраль идет дальше к следующему отопительному прибору.


Отопительный прибор подключен с помощью Т-образных трубок

Шаг 5. Выход трубок из пола можно декорировать с помощью накладок в соответствии с финишным напольным покрытием. Накладки могут быть выполнены под разные покрытия.


Декоративная накладка


Пример использования декоративных накладок

Если нет высоких эстетических требований к интерьеру помещения, то можно воспользоваться бюджетным вариантом подключения, применяя присоединительный набор. Данный набор используется для труб из сшитого полиэтилена без алюминиевого слоя.


Присоединительный набор

Внутри данного набора находятся направляющие и кольца для фиксации трубы. Этот набор необходим, чтобы не ослаблялись резьбовые соединения и компенсировались температурные удлинения.


Направляющие Кольцо для фиксации трубы

Вначале кольцо надевается на трубу. Затем фиксатор вынимается из направляющей, труба вставляется в нее и фиксируется с помощью кольца. Вставляется фиксатор.

Кольцо надевается на трубу


Труба фиксируется с помощью кольца


Вставляется фиксатор

Труба обрезается до требуемой длины, после чего на нее надевается соединение и выполняется монтаж к отопительному прибору.


Обрезка трубы


Надевается резьбозажимное соединение Монтаж к радиатору отопления

Устанавливаются декоративные накладки, предварительно обрезанные по размеру.


Отмечается место среза Установка декоративных накладок

С помощью данного элемента две части соединяются между собой.


Этот элемент необходим для соединения двух частей


Соединение двух частей

Присоединительный комплект крепится к перекрытию. Все, монтаж можно считать законченным.


Комплект крепится к перекрытию


Монтажные работы закончены

Популярные схемы подключения отопителей к трубопроводу

От схемы выполнения обвязки зависит надежность монтажа, эффективность теплоотдачи батарей. Подсоединять систему можно несколькими способами.

Односторонний боковой

Подключать батареи нужно с торца – линии подачи и обратки будут на одной стороне прибора. Обратку располагают снизу, а подачу выводят наверх. При выполнении данной схемы теплоотдача радиаторов используется по максимуму. С целью маскировки арматуры можно сделать подачу внизу, а обратку завести наверх, но это снизит выработку тепла практически на 30 %.

Диагональный

Схема предусматривает организацию обратки снизу на одной стороне, а подачи – сверху на другой. Диагональная технология реализуется для секционных батарей от 12 элементов и панельных – от 120 см. Способ обеспечивает равномерность прогрева устройств в самой удаленной от магистрали зоне.

Нижний

Подсоединение линий обратки и подачи производится внизу, что позволяет скрыть трубопровод. У схемы есть различия в зависимости от типа батарей:

  • Секционные приборы. Труба подачи подключается внизу с одной стороны батареи, патрубок обратного хода выводится на другую сторону.
  • Панельные стальные устройства. Все трубы располагаются в нижней части батареи – подача от коллектора идет наверх, а обратка направляется на коллектор внизу.

Непосредственный процесс работы

Как правильно подключить радиатор? Важно просмотреть обучающее видео и знать основные этапы работы. Для этого должны реализовываться следующие последовательные действия:

на место, где предполагается выполнять монтаж изделия, нужно нанести разметку, которая будет указывать будущие участки для кронштейнов; кронштейны фиксируются к стене помещения; на сами радиаторы выполняется обвязка, которая предполагает установку запорно-регулирующей арматуры, причем обычно для этого используются краны Маевского; устанавливаются другие дополнительные узлы и элементы, к которым относятся заглушки или клапаны; производится сам монтаж радиатора, для чего он прикрепляется к кронштейнам, причем важно правильно отрегулировать прибор, чтобы не было перекосов или иных проблем; выполняется подключение батареи к трубопроводу одним из способов: он может быть диагональным, нижним или односторонним; осуществляется опрессовка конструкции, после чего можно пускать воду, чтобы проверить герметичность и правильность работы оборудования; непосредственное использование отопления. Таким образом, если знать, как правильно подключить батарею, какой способ подключения для этого выбрать, то можно выполнить все сложные работы своими силами

Таким образом, если знать, как правильно подключить батарею, какой способ подключения для этого выбрать, то можно выполнить все сложные работы своими силами.

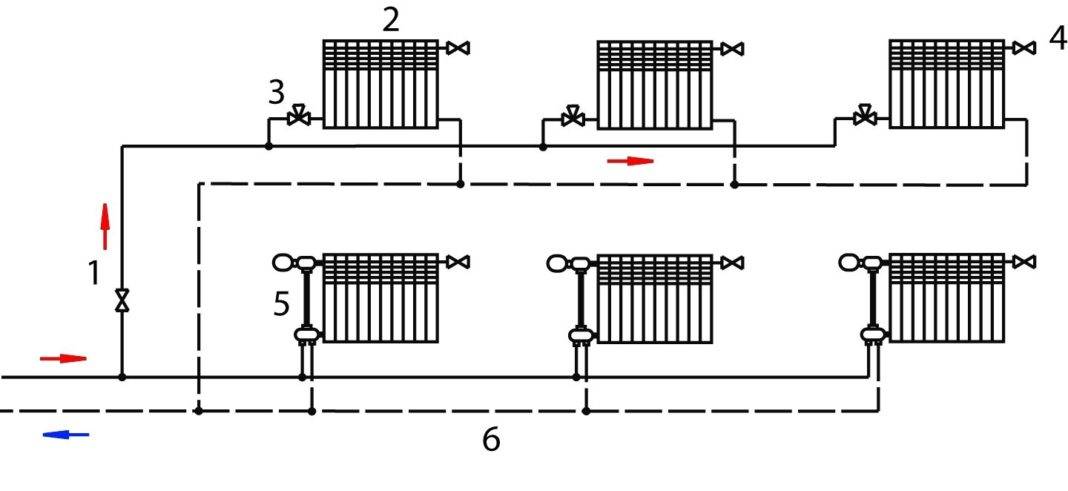

Схемы подключения радиаторов с нижней подводкой

В однотрубных системах отопления с нижним подключением мы рекомендуем использовать циркуляционный насос для обеспечение хорошей циркуляции теплоносителя.

Как мы уже говорили, системы отопления могут быть однотрубными и двухтрубными. В однотрубных системах теплоноситель последовательно проходит через все установленные в доме радиаторы, постепенно отдавая им свое тепло. Для того чтобы компенсировать потери тепла, подводящие и отводящие трубки соединяются между собой перемычками (схема «ленинградка»). Дополнительно в отопительную систему устанавливаются циркуляционные насосы, обеспечивающие более интенсивное протекание теплоносителя по радиаторам.

В однотрубных системах отопления необходимо уменьшить гидравлическое сопротивление. Это достигается за счет применения труб увеличенного диаметра, а также за счет применения радиаторов с нижней подводкой. В результате теплоноситель протекает по батареям практически по прямой линии, не теряя своего напора. Также такая схема подключения позволяет немного сэкономить на трубах и прочих материалах.

Нижнее подключение к двухтрубной системе дает возможность добиться более эффективного выделения тепла. Сама двухтрубная система позволяет значительно снизить тепловые потери, способствуя равномерному распределению теплоносителя по всем радиаторам. Что касается радиаторов, то они соединяются друг с другом параллельно, а не последовательно. В двухтрубных системах принято использовать диагональную или нижнюю подводку, но если есть цель спрятать трубы в пол, допускается использование более скрытой нижней подводки.

Использование нижнего подключения в двухтрубной системе отопления оправдано лишь в случае, когда вы хотите спрятать трубы отопления.

Что мы получим, используя радиаторы с нижней подводкой в двухтрубной системе?

  • Равномерный прогрев всех помещений (в однотрубных системах в дальних комнатах будет немного прохладнее).
  • Отсутствие видимых труб отопления – они будут спрятаны в стенах или полах.
  • Возможность быстрого демонтажа радиаторов для их ремонта.

Таким образом, использование радиаторов с нижней подводкой в составе двухтрубной системы отопления позволит увеличить эффективность обогрева и сделать отопительную систему максимально невидимой.

Для маскировки батарей отопления следует использовать специальные декоративные экраны или же позаботиться о приобретении дизайнерских радиаторов с нижней подводкой.

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Краны на радиатор отопления

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

  • если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
  • на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

https://youtube.com/watch?v=nnQz2VA7C_M

Обвязка радиаторов в однотрубной системе отопления

Обвязка радиатора в однотрубной системе отопления (схема с байпасом)

Однотрубная схема построения больше всего распространена в многоэтажных жилых домах 70 – 90-х годов постройки, часто применяется и в частном секторе – при небольшом количестве радиаторов на одной ветке. Подключение отопительных приборов в этой схеме производится последовательно, чаще всего по боковой схеме (при вертикальной прокладке стояков).

Оптимальной схемой обвязки радиатора в однотрубной системе считается подключение батареи с байпасом (перемычкой). Она выполняется между подающей и обратной подводкой, обычно имеет диаметр на 1 типоразмер меньше, чем трубопроводы подключения. Перемычка может оснащаться регулирующей арматурой – но в многоэтажных домах это обычно запрещается.

Наличие байпаса улучшает общую работу системы – происходит выравнивание температуры на отопительных приборах, подключенных к одной ветке

Кроме того, байпас дает возможность отключения батареи – это особенно важно в системах централизованного отопления – ведь отключить устройство (если жарко, для ремонта или прочистки) здесь без привлечения специалистов управляющей компании практически невозможно, тем более такие операции не производятся в отопительном сезоне

Кроме реализации общих схем обвязки (диагональной, боковой, нижней и верхней) в однотрубных системах для подключения батарей могут использоваться узлы, выполненные именно для однотрубной схемы.

Виды систем отопления

Монтаж отопительных систем выполняется разными способами. Но основным узлом является установка, производящая тепло. С ее помощью формируется температурный режим теплового носителя, который естественным или принудительным циркулированием передается в тепловые приборы.

Условно такая сеть делится на два вида, так как собирается с помощью однотрубной либо двухтрубной развязки

Первый вариант можно смонтировать самостоятельно, а для второго вида придется выполнять сложные расчеты, принимая во внимание массу рабочих параметров всех технических узлов

Однотрубная

Данный вид монтажа используется давно. Значительная экономия образуется из-за отсутствующих стояков обратной передачи теплового носителя.

Принцип работы простой. Теплоноситель передается по одной замкнутой системе, в состав которой входит отопительная установка и приборы. Обвязка выполнена одним общим контуром. Для обеспечения передачи теплоносителя используется гидравлический насос.

Как выглядит однотрубная система отопления

Схематично однотрубная отопительная система делится на:

  • вертикальную – применяется в многоэтажных зданиях;
  • горизонтальную – рекомендуется для частных домов.

Оба вида не всегда дают нужный эффект в работе. Последовательно соединенные радиаторы не всегда можно отрегулировать, чтобы во всех помещениях было одинаково тепло.

По вертикальному стояку подключают не более десятка батарей. Несоблюдение такого правила приводит к тому, что нижние этажи в доме будут плохо прогреваться.

Серьезным недостатком считается необходимость установки насоса. Именно он является источником протечек и вынуждает периодически пополнять отопительную сеть водой.

Для нормальной работы такой сети придется на чердаке устанавливать расширительный бак.

Несмотря на негативные моменты, есть и положительные стороны у такого отопления, отлично компенсирующие все недостатки:

  • новые технологии позволили решить вопрос с неравномерным прогревом помещений;
  • применение приборов для выполнения балансировки и качественной затворной аппаратуры позволяет выполнять ремонтные работы без отключения общей системы;
  • монтаж однотрубной системы обойдется значительно дешевле.

Двухтрубная

В такой сети тепловой носитель перемещается по стояку вверх и подается в каждую батарею. После этого он по обратке уходит в котел отопления.

С помощью такой системы возможно организовать равномерный прогрев всех радиаторов. Во время циркулирования воды больших потерь в давлении не возникает, жидкость передвигается самотеком. Есть возможность ремонтировать теплосеть, не прекращая подавать на объект тепло.

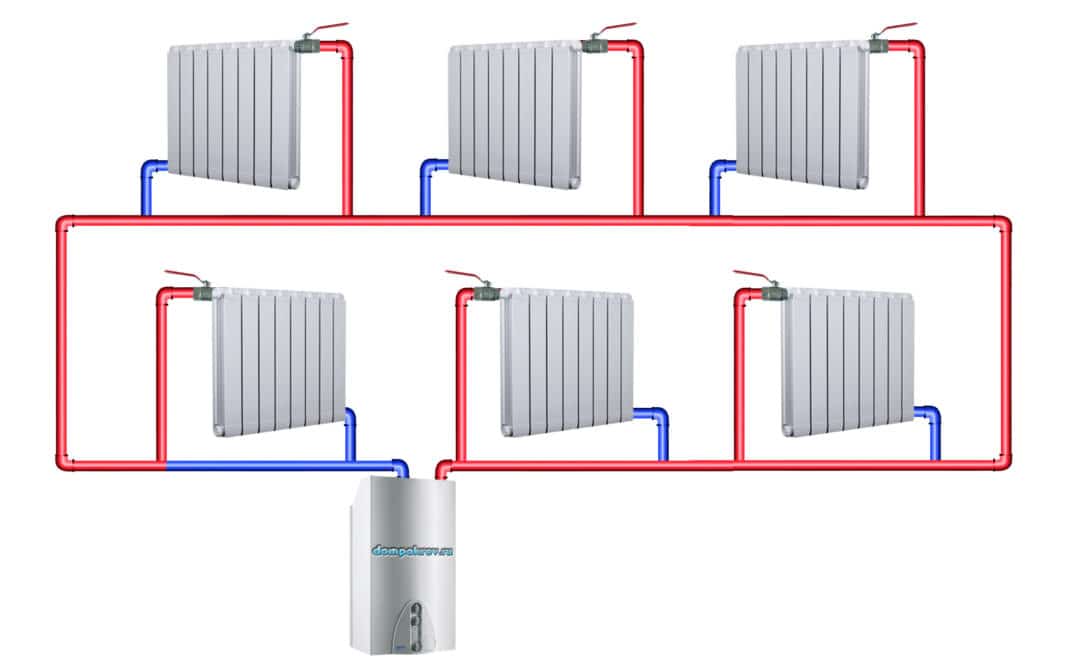

Двухтрубная система отопления

Если проводить сравнение систем, то двухтрубная окажется значительно эффективней. Но она имеет основной недостаток – сборка требуется в два раза больше труб и комплектующих материалов, что оказывает влияние на окончательную стоимость.

Достоинства и недостатки различных систем подключения батарей отопления

Степень теплопередачи отопительных радиаторов связана с правильным выбором схемы подключения труб. Если не предусмотреть все нюансы, такая халатность может привести к значительной потере тепла, вызванной неравномерным прогревом батареи. Ошибка в выборе метода подключения батареи станет особенно заметной в осеннее — зимний период, когда от системы отопления требуется полная отдача. А вот корректно подобранная схема подключения к системе отопления поможет им работать на все сто процентов.

Боковое подключение

Трубы подводки воды устанавливаются с одной из сторон радиаторной батареи. Горячая вода поступает через трубу, расположенную сверху, холодная вода выходит через нижнюю трубу. При нарушении данной логики эффективность работы батареи может понизиться минимум в два раза.

Боковое подключение батарей чаще всего встречается в городских квартирах, где расположение стояков требует соблюдения однотипности подключения радиаторов отопления. КПД батареи отопления при боковом подключении к системе достигает девяноста семи процентов.

Боковое подключение имеет следующие достоинства:

  • При желании внести модификацию в радиатор путем добавочной секции не придется переделывать узлы подключения;
  • Экономичный расход труб;
  • Удобство при монтаже.

К недостаткам бокового подключения можно отнести:

  • Небольшое количество секций, которое не должно превышать пятнадцати;
  • Секции, расположенные на расстоянии от места подключения, прогреваются неравномерно;
  • Отсутствие возможности добиться стопроцентной теплоотдачи.

Диагональное подключение

Труба, проводящая горячую воду в отопительную батарею, находится сверху с одной стороны, а труба, по которой вытекает холодная вода, располагается с противоположной.

Диагональный способ подключения признается специалистами самым эффективным. Благодаря особенностям диагонального подключения лучше всего его использовать для частных домов, для которых тепло от радиатора важнее его дизайна. КПД батареи отопления при диагональном способе подключения к системе достигает сто процентов.

Диагональное подключение имеет следующие достоинства:

  • Отопительная батарея может иметь неограниченное количество секций;
  • Стопроцентная эффективность по сравнению с другими способами подключения.

К недостаткам диагонального подключения можно отнести:

  • Потеря эстетически привлекательного вида всего радиатора;
  • Отсутствует возможность добавить дополнительные секции.
  • Данный способ не является экономичным.

Нижнее подключение

Этот тип подключения батареи является третьим по эффективности. Однако это не мешает ему быть популярным для коттеджей, в которых все чаще преобладает закрытая система отопления. Трубы располагаются внизу радиатора. В связи с отличительной особенностью подключения к системе отопления нижние секции отопительной батареи прогреваются в разы меньше, чем верхние. При наличии засора и завоздушивании внутренней полости радиатора это становится особенно заметным.

При этом трубы, по которым поступает вода, легко скрываются плинтусом или прячутся в стяжку пола. Подобная схема подключения радиаторов применима для помещений, отличающихся вмонтированной в пол системой отопления. КПД батареи отопления при нижнем подключении к системе достигает восемьдесят восемь процентов.

Нижнее подключение имеет следующие достоинства:

Этот способ подключения позволяет максимально спрятать трубы подводки.
