Типы стальных радиаторов отопления и характеристики

Стальные панельные радиаторы отопления

Следующая разновидность – это стальные панельные радиаторы отопления. Они отличаются своим внешним видом, действительно напоминая металлическую панель. Методика их производства крайне проста – берутся два металлических листа особой формы, которые свариваются вместе и образуют панель с каналами. Через эти каналы протекает теплоноситель, передавая тепло в помещения.

Отличия в типах трубчатых приборов отопления и их размеры.

Подключение данных радиаторов осуществляется снизу или сбоку – на выбор покупателей в продаже имеются батареи любых разновидностей. Для того чтобы увеличить теплоотдачу, производители увеличивают количество панелей в одном устройтсве до двух или до трех штук, а также дополняют отопительные приборы оребрением (конвекторами). В результате возрастают тепловая мощность оборудования и эффективность обогрева – радиаторы не только излучают тепло, но и обеспечивают конвекцию воздуха в обогреваемых помещениях.

На выбор покупателей представлены следующие типы панельных радиаторов:

• 10 – однорядные модели без оребрения;
• 11 – однорядные модели с оребрением;
• 12 – двухрядные радиаторы с одним оребрением;
• 20 – двухрядные радиаторы без оребрения;
• 21 – двухрядные модели с одним оребрением и крышкой с вентиляционными отверстиями;
• 22 – два ряда панелей и два конвектора;
• 30 – простые трехрядные модели радиаторов;
• 33 – трехрядные радиаторы с тремя конвекторами.

Оребрение (конвекторы) обеспечивает обогреваемые помещения дополнительными порциями тепла. Но многие ругают эти внутренние ребра, так как на них оседает пыль, а удалять ее оттуда очень неудобно.

Некоторые напольные модели могут наделяться четырьмя и даже пятью рядами панелей, что значительно увеличивает их теплоотдачу при небольших собственных габаритах.

Чем больше рядов в устройстве, тем быстрее прогреется помещение, где он установлен.

Многорядные панельные стальные радиаторы отопления состоят из нескольких греющих панелей, объединенных в единое целое с помощью металлических распределительных трубок-коллекторов. Высота этих отопительных приборов варьируется от 400 до 3000 мм, ширина – от 300 до 900 мм. Столь большой выбор позволяет реализовать любые задачи по обогреву жилых, офисных, административных помещений.

Достоинства панельных радиаторов отопления:

• высокая теплоотдача – по этому показателю они приближаются к алюминиевым моделям;
• большой модельный ряд – панельных приборов в продаже очень и очень много;
• небольшой внутренний объем – это способствует уменьшению расходов на обогрев, так как отопительному котлу нужно тратить меньше электроэнергии на прогрев всей системы;
• приличный внешний вид – выглядят они значительно лучше, по сравнению с чугунными батареями;
• наличие напольных и встраиваемых моделей – для особых случаев.

Не обошлось и без недостатков:

• отсутствие стойкости к гидроударам – если в отопительной системе произойдет гидроудар, то такие устройства отопления могут вспучиться и лопнуть (это объясняется использованием слабой контактной сварки при изготовлении панелей);
• узкий просвет – за счет этого панельные радиаторы могут засориться;
• низкая прочность конструкции – использование тонких металлических листов не дает хорошего запаса надежности.

Таким образом, панельные радиаторы отличаются некоторой хлипкостью – они требовательны к давлению в системе и могут не вынести неаккуратного обращения.

Хотите создать в доме или в офисе изысканный интерьер? Тогда мы советуем присмотреться к трубчатым или алюминиевым радиаторам – они обладают более приличным внешним видом. Также мы не рекомендуем использование панельных радиаторов в централизованных системах отопления и в системах с плохим качеством теплоносителя.

Типы панельных радиаторов из стали

От того, какими конструкционными особенностями обладает радиатор, зависит его уровень мощности. Мощность также зависит от количества панелей, чем их больше, тем и устройство мощнее.

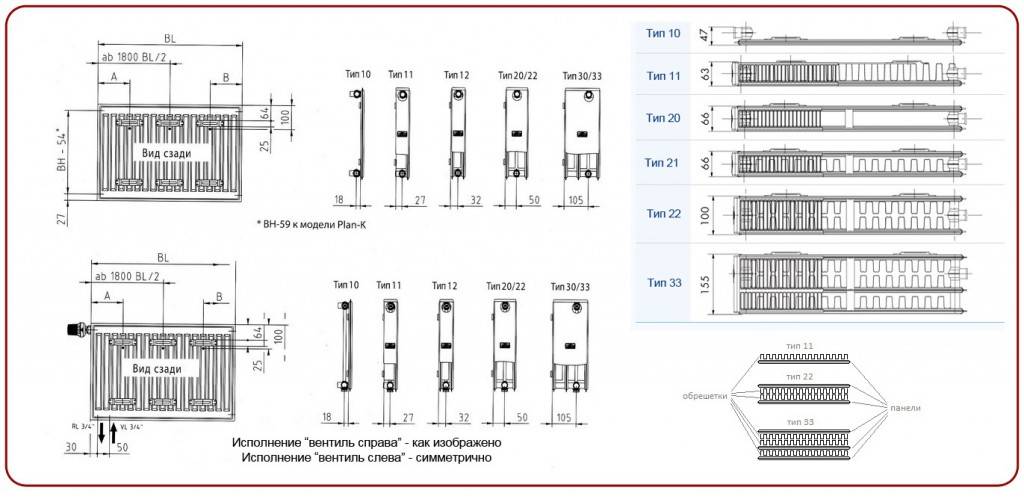

Маркировка может рассказать нам о типе радиатора отопления (на фото показано, где ее посмотреть). Существуют следующие виды панельных стальных радиаторов:

• Тип 10 – Такие радиаторы состоят только из стальной базы и являют собой радиаторы однорядного типа без конвекторной панели.
• Тип 11 – Такие радиаторы состоят из одной обрешетки и одной панели из стали.
• Тип 21 – Такой радиатор оснащен одной обрешеткой и двумя панелями.
• Тип 22 – Такой радиатор состоит из двух панелей и двух обрешеток.
• Тип 33 – Радиатор оснащен тремя обрешетками и тремя панелями.

Типы панельных радиаторов из стали

Панельные батареи отопления могут различаться и по типу подключения. В зависимости от модели радиатора отопления, подключение может быть такого типа, как нижнее или боковое. Радиатор с боковым подключением можно присоединить к отопительной системе с правой или с левой стороны. Монтаж радиатора данного типа не представляет собой ничего сложного.

В базовую комплектацию таких устройств входит термостатический вентиль. Благодаря этому прибору можно установить на радиатор термогловку или отрегулировать обогрев помещения вручную. Радиаторы с нижним подключением еще хороши тем, что подводящие трубы можно замаскировать и скрыть от любопытного взора. Если сравнивать стальные радиаторы исходя из типа подключения, то более дорогими являются устройства с нижним подключением.

Радиатор отопления с нижним подключением

Соотношение размера с мощностью

Чем обогреватель выше и длиннее, тем он эффективнее нагревает помещение. Это связано с тем, что теплоносителю приходится проходить более долгий путь, чем по коротким и низким аналогам. За это время горячий носитель успевает более качественно нагреть поверхность панели.

Так стальные панельные радиаторы высотой 300 мм относятся к типу 22 и 33. Это самые низкие обогреватели в «стальном» модельном ряду, зато длина подобной конструкции может достигать 2000 – 3000 мм.

Например, эта же высота стального радиатора типа 22 при длине 400 мм обладает теплоотдачей всего 576 кВт, тогда как у двухметрового – 2878 кВт. Если взять радиатор типа 33, то при таких же критериях она составит 960 кВт и 4477 кВт соответственно.

Как видно из примеров, размеры стальных радиаторов отопления много значат для выявления уровня их теплоотдачи. Не следует забывать о возможных теплопотерях в помещении, о их площади и наличию/ отсутствию наружных стен.

Основные причины выбрать стальной радиатор

Стальные радиаторы как нельзя лучше вписываются в интерьер, ведь представлены на рынке во всех необходимых размерах, причем подводка теплоносителя может быть как боковой, так и нижней.

подводка теплоносителя может быть как боковой, так и нижней

Современные радиаторы могут иметь повышенную теплоотдачу, что достигается путем объединения двух или трех панелей. Чтобы тепло отдавали не только внешние панели, к внутренним частям приваривается П-образная пластина, которая помогает радиатору приобрести функции конвектора.

Однако стальные радиаторы имеют и недостатки:

• Увеличенный вес и габариты;
• Снижена эффективность регулирования необходимой температуры;
• Они боятся коррозии;
• Слабое сопротивление гидроударам.

Достоинства и недостатки

На сегодняшний день панельные батареи можно встретить на рынке различных стран, так как они являются самым традиционным прибором, обеспечивающим качественное отопление и отвечающим требованиям по энергосбережению.

К главным преимуществам таких радиаторов можно отнести:

• Стильный дизайн. Изделие внешне имеет простой и аккуратный вид. Производители выпускают приборы в различном оформлении, начиная с классики и заканчивая модерном.
• Удобная регулировка. Степень нагрева можно легко контролировать при помощи механических и электронных устройств.
• Высокая теплоотдача. Благодаря особому принципу конвекции прибор обладает повышенным КПД.

• Доступная цена. По сравнению с другими видами отопительных устройств, панельные радиаторы стоят дешевле, так как для их изготовления используется сталь.
• Экономия энергоресурсов. Прибор имеет емкость небольшого объема, поэтому на ее нагрев расходуется намного меньше электричества.
• Многофункциональность. Изделие можно использовать как в качестве радиатора, так и конвектора.
• Небольшой вес. Конструкция легкая, поэтому ее монтаж вполне реально выполнить своими руками.
• Большой выбор модельного ряда. На рынке представлены радиаторы любой мощности и размеров.

Панельные батареи обладают следующими недостатками:

• Неустойчивость к гидроударам. Из-за этого радиаторы нельзя подключать к системам центрального отопления.
• Высокая чувствительность к кислотной среде. Чтобы защитить стальную поверхность изделия от коррозии, необходимо постоянно поддерживать его уровень рН в диапазоне от 8,3 до 9,5.
• Согласно инструкции по эксплуатации, запрещается на длительное время сливать с системы воду. Если этого не делать, то внутренние стенки панелей будут вступать в контакт с кислородом, что повлечет их коррозию.

Биметаллические радиаторы отопления

Биметаллические батареи состоят из алюминиевого (снаружи) и стального слоя (внутри). Их можно устанавливать при любой системе отопления. Несмотря на то, что у данных моделей высокая цена, по показателю теплоотдачи они превосходят алюминиевые батареи.

Все виды радиаторов отопления имеют одну цель – эффективно обогревать помещения. Но именно биметаллическим это удается лучше остальных!

Быстрая передача тепла осуществляется за счет алюминиевого корпуса.

Но, как выбрать радиаторы, чтобы не ошибиться? Все зависит от типа системы отопления.

Централизованная система далека от идеала. Качество теплоносителя в ней оставляет желать лучшего, а уровень давления – высокий. Радиаторы сделанные из биметалла будут оптимальным решением в данной ситуации. Батареи могут выдержать до 40 атм.

Биметаллические модели имеют в своем арсенале огромное количество положительных свойств и характеристик. Для биметалла совсем неважен показатель pH в составе теплоносителя. Производители изготавливают батареи наборными секциями по 10 шт.

Стандартная секция способна обогреть до 2 м2 площади.

Все изделия покрываются прочной краской, которая хорошо противостоит механическому воздействию. Популярность обогревателей из биметалла обусловлена высокими эксплуатационными, тепловыми и прочностными показателями. Данные агрегаты прекрасно себя зарекомендовали на всей постсоветской территории.

Существует два способа производства биметаллических радиаторов.

1. Суть первого способа – нанесение на стальной каркас алюминиевой оболочки.
2. Второй способ подразумевает усиление алюминиевой основы стальными трубками.

Преимущество первого способа в том, что полностью исключается возможность контакта жидкости и алюминия. Второй способ позволяет надежно зафиксировать стальные трубки.

Биметаллические радиаторы

Установка биметаллических радиаторов должна осуществляется в строгом соблюдении расстояний между агрегатом, стеной и подоконником. Для проведения монтажа понадобятся крепежные материалы, краны, заглушки, кронштейны. Размер радиатора должен составлять до 75% от ширины окна.

Какие лучше биметаллические радиаторы отопления?

Если раньше при производстве биметаллических радиаторов использовался способ соединения секций, при котором вероятность повреждения стыков была большой, то сегодня принята на вооружение новая технология, согласно которой конструкция оборудования – цельная. Это так называемые монолитные радиаторы.

Теперь попробуем разобраться, какие лучше биметаллические радиаторы отопления: монолитные или секционные.

Плюсами монолитных моделей выступают:

• долгий срок службы;
• высокая тепловая мощность: до 200 Вт;
• рабочее давление в несколько раз выше, чем у секционных.

Единственный минус – высокая цена. Потребитель имеет возможность заказать монолитные радиаторы не только по мощности, но и по длине и высоте.

Биметаллические радиаторы прекрасно вписываются в интерьер современных квартир и домов. Рейтинг данных приборов отопления выше чугунных и алюминиевых. В отличие от алюминиевых радиаторов, биметаллические модели считаются более экономичными.

Выбор радиаторов может проводиться по производителю. Продукция таких брендов, как Sira, Global, Rifar по праву считаются лидерами в сфере отопительных приборов.

Технические нюансы при монтаже радиаторов отопления

Выбирая батареи отопления нужно принять во внимание следующие аспекты. Батареи нужно располагать на расстояние до 6 см от пола и 10 см от подоконника

Целесообразно располагать приборы отопления непосредственно под окном.

Монтаж кранов, перекрывающих доступ воды к радиаторам, дает возможность уменьшить последствия аварийной ситуации. Контроль температурного режима проводится с помощью автоматических терморегуляторов.

Чтобы иметь представление о том, какие радиаторы отопления лучше, нужно обратится к специалистам. Неправильно подобранные батареи станут причиной либо перерасхода средств на отопление, либо непрогретых помещений.

На какой площади лучше устанавливать? Таблица для расчета теплоотдачи

Для нормальной работы панельной системе требуется циркуляционный насос, который не везде можно установить. В трубах квартир и так присутствует гидравлическое давление, а для частного дома можно приобрести насос, поэтому основная область применения панельных радиаторов — квартиры и дома не самой большой площади и без повышенной влажности.

Панельные радиаторы — отличное отопительное решение для офисных помещений, поскольку их легко приспособить под любую дизайнерскую задумку, а энергоэффективность и низкая стоимость — залог быстрой окупаемости.

Фото 2. Таблица для расчета теплоотдачи панельных радиаторов типов 11, 22 и 33 в зависимости от длины и высоты приборов.

Стальные трубчатые радиаторы отопления

В сравнении с панельными моделями, трубчатые используются реже. Прежде всего, это связано с высокой стоимостью трубчатой конструкции.

Модель КЗТО PC 1. Макс. рабочее давление – 15 атм, температура теплоносителя — 130°C.

Трубчатые радиаторы представляют собой стальные трубы, расположенные в несколько рядов (от 2 до 6 параллельно расположенных трубок), которые соединены коллекторами. Существуют модели, как с горизонтально, так и с вертикально расположенными трубами. С точки зрения теплоотдачи, это достаточно эффективная конструкция: прибор быстро нагревается и быстро остывает.

Характеристики стальных трубчатых батарей:

• Рабочее давление — до 15 атмосфер (опрессовочное до 25-30 атм). Как правило, прибор проходит 2 испытания в заводских условиях: 1) при помощи воздуха проверяется герметичность прибора; 2) при помощи воды проверяется прочность агрегата;
• Максимальная температура теплоносителя – 120-130°C
• Глубина — до 226 мм, высота — 190-3000 мм, длина — без ограничений.

Трубчатые стальные батареи легко очищать от пыли, в плане гигиены они выгодно отличаются от чугунных или алюминиевых собратьев, очистка которых является настоящей проблемой.

Примечание! Как уже было отмечено выше, к недостаткам стальных трубчатых радиаторов относится их высокая стоимость. Цена 8-ми секционного IRSAP TESI 3036508TAM мощностью 472 Вт составляет около 6600 руб. Цена 8-ми секционного КЗТО РС 1-300-8 (производимого Кимрским заводом теплового оборудования), мощностью 216 Вт составляет около 2000 руб.

Многие производители стальных трубчатых радиаторов отопления покрывают внутренние стенки полимерным слоем, который защищает прибор от коррозии.

Стальной радиатор в офисном здании.

Стальные трубчатые радиаторы отопления

Как видите, подобные приборы отопления обладают отличным внешним видом.

Долгое время трубчатые стальные радиаторы отопления являлись отопительным оборудованием для промышленного использования. Впоследствии они пришли и в жилые дома, пользуясь спросом у многих потребителей. Они отличаются привлекательным внешним видом и не самой плохой теплоотдачей. Немаловажным достоинством трубчатых стальных батарей является их простейшая конструкция, добавляющая оборудованию солидный запас надежности.

Что представляют собой трубчатые стальные радиаторы отопления? Взглянув на них, мы обнаружим, что они состоят из сваренных между собой вертикальных и горизонтальных трубок. Горизонтальные трубки служат коллекторами для распределения теплоносителя по вертикальным трубкам, отдающим тепло в помещение. Подача теплоносителя в батареи осуществляется через боковые отверстия. Способы подключения – боковые или нижние.

Изящные формы таких устройств обеспечили им светлое будущее в современных отопительных системах. Чугунные батареи слишком громоздки и некрасивы, а изогнутые трубки обозреваемых нами радиаторов выглядят буквально воздушными. Порадует потребителей и изобилие форм – на рынке представлены модели классических габаритов, толстенькие и низкие устройства, высокие батареи для узких помещений.

Отдельную категорию занимают дизайнерские трубчатые радиаторы. Они отличаются:

• неожиданными цветовыми решениями;
• переливчатыми металлическими расцветками;
• необычными формами с применением дополнительных дизайнерских элементов.

Дизайнеры очень любят трубчатые приборы отопления, так как они способны воплотить даже самые невероятные фантазии.

Некоторые трубчатые радиаторы выглядят донельзя футуристично, напоминая некую абстракцию на современный лад, чем отопительные приборы. Именно поэтому трубчатые модели и получили столь широкое распространение.

Чем хороши трубчатые стальные радиаторы отопления?

• Плавные формы и отсутствие острых углов – этим нередко грешат алюминиевые и биметаллические модели.
• Повышенная прочность – благодаря отсутствию стыков, они характеризуются высокой надежностью.
• Легкость ухода – достаточно время от времени протирать их мягкой тканью.
• Наличие моделей высотой до трех метров – отличное решение для обогрева лестничных площадок и ванных комнат.
• Наличие дизайнерских моделей – открывает простор перед дизайнерами и любителями изысканных интерьеров.

Присутствуют и недостатки:

• низкая стойкость к гидроударам – разрывы могут возникнуть на сварных швах, которых в трубчатых радиаторах предостаточно;
• низкое рабочее давление – номинальный показатель составляет всего 10 атм;
• склонность к коррозии – сталь имеет свойство ржаветь, причем в некоторых случаях не спасают и полимерные покрытия;
• пониженная теплоотдача – если нужна высокая тепловая мощность, присмотритесь к панельным и алюминиевым моделям.

Некоторые из этих недостатков присущи и панельным радиаторам, о чем пойдет речь дальше.

Мы рекомендуем использовать трубчатые радиаторы в частных домах и в зданиях небольшой этажности, отапливаемых индивидуальными системами отопления. В многоэтажных домах советуем устанавливать биметаллические батареи.

Расчет батарей

Прежде чем приступать к установке панельных стальных радиаторов, необходимо рассчитать их мощность. Она будет зависеть от размера самого помещения и некоторых других особенностей.

Принятые нормы требуют соблюдения следующих значений необходимого количества тепла на кубический метр пространства. Выглядят они так:

в кирпичных зданиях на каждый метр кубический необходимо 34 Вт;

для панельных зданий это значение составляет 41 Вт.

Учитывая эти требования, вы можете рассчитать необходимое количество тепла для каждого помещения. Зная габариты комнаты, можно найти ее объем (он равен произведению длины комнаты на ширину и на высоту). Далее полученный объем умножаем на нормы по СНиП. Полученное произведение – это и есть необходимая мощность радиатора.

Пример. Ширина комнаты 4 м, длина 5 м, высота потолков 3 м. Значит, объем помещения будет составлять 4 х 5 х 3 = 60 м3. Предположим, что помещение находится в панельном доме. Тогда получим необходимую мощность 60 х 41 = 2460 Вт.

В расчетах следует учитывать климатические условия региона. Указанные выше нормы относятся к центральной зоне. Для других районов с учетом средних температур в зимнее время используются коэффициенты. Они изменяются в пределах от 0,7 до 1,5 (для температур от -10 °C до -30 °C соответственно).

В расчетах также необходимо учитывать количество стенок, расположенных между помещением и наружной стороной здания. Если только одна стена выходит наружу, то берут коэффициент 1,1. Для двух стен это значение будет 1,2.

Полученное значение сравниваем с таблицей мощностей всех моделей конкретного производителя. Естественно, точное значение в таблице не найдется. Поэтому выбирают наиболее близкое значение. Оно должно быть немного больше, чем полученное во время рассчетов.

Выбор

Выбор стальных батарей для отопления дома сегодня достаточно разнообразный. Это, возможно, приведет к растерянности из-за обилия форм и размеров радиаторов, а с другой стороны есть всегда из чего выбрать.

На что обратить внимание при покупке, прежде всего, выбирая стальные радиаторы отопления:

1. На марку завода производителя.
2. На размер. Их сегодня великое множество.
3. Цвет. Удачный цвет позволит легко вписаться в интерьер комнаты.
4. Стоимость. Зачем переплачивать, если, возможно найти такого же качества, но по сходной цене.
5. Фантазию дизайнера.

Стальные радиаторы для отопления пришли на смену давно используемым чугунным батареям и отнимают у них позиции лидера, становясь самыми популярными.

Конструкция устройства

Как выглядит конструкция устройства стальной батареи отопления? Стальной радиатор для обогрева, представленный прямоугольной панелью, сделанной из двух стальных пластин. Листовые пластины сварены лазерной сваркой, внутри есть каналы для жидкости.

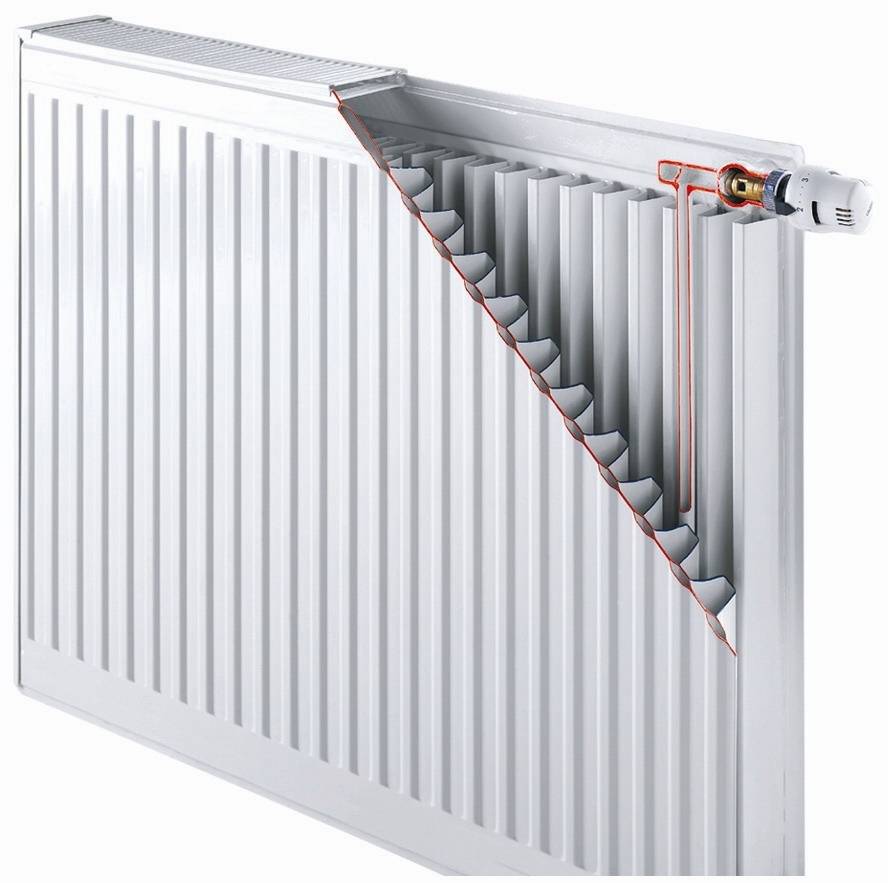

Стальной радиатор в разрезе

Не советуют ставить стальные батареи в зданиях, с довольно высоким уровнем влажности воздуха, следовательно, он не подойдет и в ванную комнату.

Сегодня их, возможно, найти в зданиях, расположенных за городом, офисах, небольших магазинах. Этому способствует не большая цена стальных радиаторов, привлекательный дизайн батареи.

Определяясь с выбором завода производителя радиаторов, выясните, который способ изготовления был использован в создании понравившейся модели. Техника производства батарей включает непосредственное создание аппарата, окрашивание, сборку, упаковывание для поступления на склад или в магазины для дальнейшей продажи.

На цену отопительного аппарата влияет степень параметров мощности и заданный размер. Случается, что радиаторы, с совершенно одинаковыми техническими данными, имеют разную стоимость. Цена радиаторов, в данном случае, определена степенью известности марки производителя, рекламы самого изделия. Следовательно, не спешите и подумайте, стоит ли переплачивать

Обратите внимание, что аппараты, произведенные на родине, стоят дешевле, чем привезенные из стран Европы, почти не отличаясь от них по качеству и размерами

Популярные модели радиаторов

Сегодня самыми популярными моделями считаются четыре вида радиаторов из стали:

• тип 11 К. Он представлен одной греющей панелью и одной конвективной решеткой.
• тип 21 К. В разрезе видно, что состоит из двух греющих панелей и одной решетки.
• тип 22 К. Немного усложнен добавлением второй конвективной решетки, число панелей остается все тем же.
• тип 33 К. Наиболее толстая модель. Составляют ее три греющие панели и столько же конвективных решеток.

Размеры стальных радиаторов

Чтобы выбрать правильно радиатор из стали, которое лучше всего подойдет к той комнате, где оно должно размещаться, надо обратить внимание на следующее:

Обогрев всей комнаты, будет он равномерным или нет, зависит от того, как глубоко, высоко или низко расположить обогревательный прибор.
Надо поставить на устройство развоздушник, чтобы иметь возможность выпускать лишний воздух при необходимости. Желательно оснастить радиатор кранами, чтобы прерывать подачу воды

Эти краны будут очень нужны при возникшей аварийной ситуации.

Устанавливая радиатор обогрева под окном, обратите внимание на размеры. Ширина проема окна должна быть не больше тридцати процентов по сравнению с шириной устройства.
Сегодня выбирают радиаторы, оснащенные терморегулятором

Это удобно и практично. Всегда есть возможность подобрать нужную температуру в помещении. Например, если на улице тепло, температуру в здании уменьшить. Терморегулятор бывает автоматическим, ручным.

Стальные радиаторы: два вида и их особенности

Стальные приборы отопления подразделяются на пару основных видов: панельные и трубчатые. Разберёмся в особенностях их устройства и технических характеристиках:

Стальные радиаторы отопления: характеристики и виды панельных моделей

Панельные приборы изготавливаются способом штамповки. В процессе работы станок делает две заготовки в зеркальном отображении, которые впоследствии соединяются сваркой. В этих деталях заранее делаются каналы с вертикальным направлением, в которых потом и будет циркулировать теплоноситель.

ФОТО: allkharkov.infoКаждый радиатор дополнительно оснащён конвектором с п-образными рёбрами

Панельные конструкции способны выдерживать температуру теплоносителя до 100ºС, так что стандартные показатели в системах отопления в 70ºС они переносят без проблем. Предельная нагрузка давления для таких устройств – 10 бар, более высокие показатели способны разорвать сварочные швы. Поэтому опрессовка перед отопительным сезоном, которая проводится в многоквартирных домах порой с повышением давления до 15 бар, может вывести ваши радиаторы из строя.

ФОТО: mojdominfo.ruДля защиты в таких ситуациях в системе встраиваются специальные редукторы, которые выполняют роль предохранительных клапанов и сохраняют стабильные показатели давления в вашем контуре

Статья по теме:

Чем больше панелей в каждой батарее – тем выше её способность согревать помещение. Панельные стальные батареи могут иметь различия о высоте и ширине, так что не сложно подобрать модель под ваши условия установки.

Вы можете встретить в продаже разные маркировки таких радиаторов, и вот что они обозначают:

• 10 – это панели без конвектора, состоящие из одного ряда. При отсутствии конвектора устройства не накапливают домашнюю пыль и рекомендуются для установки в детских комнатах и учреждениях здравоохранения;
• 11 – радиатор из одной панели и конверторного ряда, закреплённого на обратной стороне. Накапливают пыль на задней стенке, так что периодически потребуется прочищать пазы с помощью мощного пылесоса;
• 20 – две стальные панели без конвекторов – вот из чего состоят такие батареи. Дают двойную теплоотдачу, легко очищаются во время уборки;
• 21 – как вы уже догадались, здесь присутствуют две стальные панели и один конвектор, который располагается между ними. Вся конструкция прикрывается решёткой;
• 22 – две стальных панели и два конвектора, приваренных к ним. Присутствует общая решётка и боковые стенки;
• 30 – три панели без конвектора с боковыми стенками и решёткой;
• 33 – самые широкие батареи, состоящие из 3 панелей и 3 конвекторов. Могут иметь общую толщину до 17 см.

ФОТО: allremont59.ruТакие панели легко протирать во время уборки

Статья по теме:

Чем отличаются трубчатые стальные батареи

Трубчатые батареи тоже штампуют на производстве, но они по внешнему виду и конструкции отличаются от панельных. Такие устройства состоят из параллельных трубок, зафиксированных в вертикальном положении и соединённых коллектором.

ФОТО: images.ru.prom.st.Трубки имеют толщину материала в полтора-два миллиметра

Считается, что теплоотдача у трубчатых батарей гораздо выше, чем у панельных, но и цена таких приборов тоже отличается. У трубчатых моделей присутствуют отводки для бокового или нижнего подсоединения к системе.

Эти конструкции могут выдержать повышение температуры до 120ºС и способны противостоять краткосрочному повышению давления до 15 бар.

Какой стальной радиатор лучше купить?

Покупая стальные радиаторы в дом или квартиру, нужно, в первую очередь, определиться с типом оборудования. Панельные модели просты и компактны по конструкции. Тепло от них передаётся помещению методом конвенции. Трубчатые батареи – эстетичны, имеют оригинальный дизайн, но стоят дороже панельных. Тепло в них курсирует между стальными трубками, входящими в их конструкцию, быстро прогревая пространство.

Другой важный параметр: высота. Универсальной считается высота батарей 500 мм, подходящая под любые типы подоконников. Также в продаже можно встретить изделия высотой 30, 40, 45, 50, 60 или 90 см.

Размер конвектора. Речь идёт об изогнутой змеевидной пластине, отдающей тепло. При высоте радиатора 50 см размер конвектора должен составлять 40 см, с отпусками по 5 см в верхней и нижней части.

Уровень давления. Данный показатель, который можно найти в технической документации к прибору, должен соответствовать параметрам сети. Иначе батарея просто лопнет.

Вес. Для стандартной модели размерами 500 на 1000 мм он должен составлять не меньше 24 килограмм. Если данный параметр меньше, это говорит о недостаточной толщине стального листа, что может отрицательно сказаться на теплотехнических параметрах модели.  Толщина стали прибора должна быть не меньше 1,15 мм. Особенно важен данный показатель для систем, склонных к гидроударам.

Какие радиаторы лучше купить для частного дома и для квартиры

Какие радиаторы лучше купить для частного дома

Для квартиры с централизованной системой отопления лучше выбрать модели секционного типа. При покупке желательно знать рабочее давление в системе и примерный состав теплоносителя, так как именно эти факторы обычно выводят из строя практичные и функциональные стальные модели. Если есть возможность, в городскую квартиру лучше приобрести биметаллическое отопительное оборудование с ребристым корпусом из лёгкого, долговечного алюминия и внутренней частью из меди или закалённой стали. Или из надёжного чугуна.

В частный дом с автономной отопительной системой подойдут как панельные, так и трубчатые модели стальных радиаторов.

Трубчатые радиаторы по характеристикам мало отличаются от панельных. Их главные плюсы: привлекательный дизайн и гигиеничность. При желании, можно заказать в свой дом модель по собственному индивидуальному эскизу. Минус таких изделий: высокая цена.
