Расчет высоты
Расстояние между батареей и подоконником должно быть не менее 10 см, вне зависимости от того, какой тип отопительного прибора используется. Учитывать нужно и высоту самой батареи. Сзади необходимо отступить 8 см. Сама батарея должна возвышаться над полом на 10 см, то есть, устанавливая подоконник от пола согласно СНИП, потребуется отступить на 70-80 см.
Важную роль играет и то, каким будет выступ подоконника: он может значительно отходить от стены или быть незаметным. Если под окном нет радиатора, необязательно выдерживать какие-то требования, но если отопление присутствует, выступ должен быть строго регламентирован. Задачей подоконника является перенаправление тепловых потоков. Без него они будут подниматься вверх, и должного нагрева помещения происходить не будет, так как часть тепла будет улетучиваться и распределяться на потолке.
Плохую конвекцию может вызвать и слишком широкий подоконник. Он не даст теплому воздуху выйти, в итоге на окне начнет скапливаться конденсат, так как основные потоки воздуха уйдут вверх, а часть их застрянет под окном, нагревая атмосферу
В этом случае очень важно рассчитать расстояние от подоконника до радиатора отопления как по высоте, так и тому, насколько возможно сделать выступ. Избежать описанной выше проблемы можно, используя плиту, которая не выходит за пределы стены больше, чем на 8 см
Совет: рассчитывая размеры, нужно принимать во внимание уровень стены с отделкой. Оптимальным вариантом является решение, при котором в оконной нише будет задерживаться не более 10% теплого воздуха
Для этого подоконник не должен выступать за батарею более 6 см, но и не должен быть короче отопительного прибора. Если дизайнерское решение помещения требует установку нестандартно широких конструкций, в них необходимо предусмотреть отверстия для вентиляции. Их размер должен быть достаточным для правильной циркуляции воздушных потоков

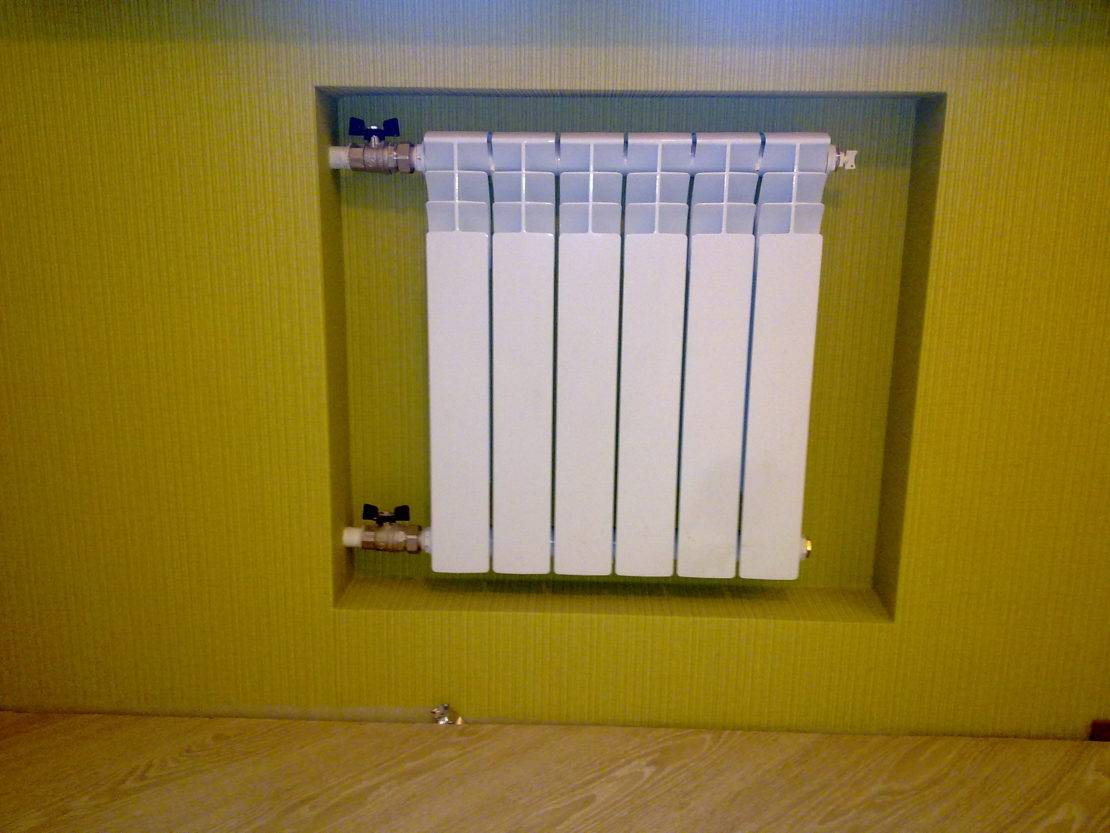

Оптимальным вариантом является решение, при котором в оконной нише будет задерживаться не более 10% теплого воздуха. Для этого подоконник не должен выступать за батарею более 6 см, но и не должен быть короче отопительного прибора. Если дизайнерское решение помещения требует установку нестандартно широких конструкций, в них необходимо предусмотреть отверстия для вентиляции. Их размер должен быть достаточным для правильной циркуляции воздушных потоков.
Расстояние между подоконником и радиатором отопления останется в этом случае стандартным. Что касается толщины конструкции, обычно она не превышает 4 см, но этот показатель не является нормативом. Более тонкая плита имеет риск деформации, вызванной потоками теплого воздуха. Более толстая имеет большую массу, стоит дороже. Если такие конструкции не предусмотрены дизайнерским замыслом, устанавливать их не имеет смысла. Подробная инструкция по установке подоконника.
Нужен ли зазор?
Некоторые владельцы окон считают, что подоконник глубоко заходит под оконную раму , однако это не так. Расстояние между окном и подоконником примерно 10 мм. В противном случае конструкция может деформироваться. Дело в том, что под воздействием теплого воздуха материал, из которого выполнена плита, расширяется. Зазор оставляют для того, чтобы конструкция могла принять нужную форму, не получив повреждений. Визуально такой прием незаметен.
Как расположить занавеску?
Расстояние шторы подоконника также играет роль. Для того чтобы шторы могли передвигаться, не цепляясь, на них не оставалось следов, а теплый воздух мог свободно циркулировать, расстояние должно быть не меньше 5 см.
Вывод: не всегда можно применить стандартное расстояние от пола, радиатора, шторы до подоконника, однако можно найти выход, соблюдая определенные требования.
Позвонить на Skype inchin64
Viber, WhatsApp: +7-906-397-0062
Размеры подоконников для пластиковых окон
Окна из пластика для жилых домов, офисных помещений, остекления балконов всегда производятся по отдельным меркам. Перед их изготовлением проводят замеры подоконной поверхности, так как даже при индивидуальном строительстве проемы имеют отклонения до 80-100 мм по длине и ширине.
На размеры подоконников для пластиковых окон влияет величина радиатора и размещение штор в оконной конструкции. При определении длины учитывают следующее правило: штора должна на несколько сантиметров превышать парапет. Тогда окно не запотеет, поскольку все тепло от радиатора будет направляться на стекло.
Размер стандартного выступа от стены составляет от 3 до 5 см. При больших значениях устанавливают дополнительные уголки для усиления конструкции.
Для изготовления парапета применяют стандартную доску ПВХ с такими размерами:
- Ширина: 10 – 60 см, размер шага 5 см.
- Длина: 45 – 60 см.
- Толщина: 1,8 – 2,2 см.
В строительных магазинах продаются шестиметровые плиты, которые разрезаются по нужным размерам.
Подоконник можно заказать традиционного размера или не стандартного
Показатель того, какой ширины должен быть подоконник обусловливается рядом показателей. Это:
- условия эксплуатации;
- допустимая нагрузка;
- тип помещения, где будет установлена плита;
- декоративное и эстетическое назначение.
Стандартная ширина (10-60 см) дает возможность устанавливать парапет при разных показателях толщины несущих стен. Это позволяет изменять глубину его установки с соблюдением основных эксплуатационных характеристик.
На ширину доски напрямую влияет глубина установки самого оконного профиля, значение которой меняется для каждого окна. Для определения ширины измеряют расстояние от подставочного профиля до кромки стены. К этому показателю прибавляют от 5 до 10 см, чтобы край подоконной плиты выходил за край стены и свисал над батареей отопления. Это влияет на ее эксплуатационные и декоративные параметры. Значение округляют в большую сторону и делают заказ.
Подбираем максимальную ширину
Для установки более широкого варианта внутреннего парапета берут плиту с размерами 60 – 100 см, с шагом 10 см. Это максимально допустимые значения габаритов.
Широкий подоконник имеет свои функциональные преимущества. Он служит подставкой для цветов, полкой для хранения сувениров, местом размещения подушек для сидения. Чтобы выдерживать указанные нагрузки он должен быть прочно закреплен.
Существует несколько вариантов монтажа широкой плиты.
- с заклиниванием оконным профилем;
- с установкой на опорные плашки и устройством вентиляционного зазора;
- с применением металлических кронштейнов.
Последний способ применяется при установке подоконников в остекленных лоджиях, где окна монтируются на тонкий парапет. Кронштейны крепятся к стене шурупами с дюбелями. Подходят для легких пластиковых плит.
Если позволяет площадь балкона устанавливают широкую модель парапета. Доска выступает в качестве столешницы или как полка для размещения растений. Для устойчивости элементов, снизу делают тумбу, на которую будет опираться парапет.
Основные требования
Расстояние от пола до подоконника может отличаться в зависимости от вида окна. Однако на допустимый коэффициент, при котором тепло лучше всего удерживается в помещении, предусмотрен ГОСТ, и показатель составляет 0,55 Вт/°С×м². Это значит, что для того, чтобы добиться необходимого эффекта, нужно использовать плиту, которая будет обладать низкой теплопроводимостью.
Важную роль играет расстояние радиатора до подоконника: на тот случай существует СНиП, основные положения которого требуют:
Подоконник должен иметь небольшой наклон внутрь помещения – минимум 1˚.
Между стеной и конструкцией должна находиться теплоизоляция.
При монтаже учитывается высота от пола. Все подоконники должны быть на одном уровне.
В длину подоконник не должен быть больше 3 метров.
Выставляется длина относительно оконного проема, с разницей 4 мм.
Расстояние, требуемое отступить от батареи до подоконника, не должно быть меньше 8 см.
Отпилить лишние части рекомендуется при комнатной температуре.
Типы кронштейнов
По месту крепления существует 2 типа кронштейнов: настенные и напольные. Чаще всего они продаются в комплекте.
Если батарея монтируется возле газобетонных, гипсокартонных перегородок или у окна высотой до пола (стена не позволяет устанавливать кронштейны) — используются только напольные подставки.
В зависимости от типа батареи крепеж так же делится на держатели:
- для чугунных;
- стальных;
- алюминиевых или биметаллических батарей.
Кронштейны для чугунных радиаторов отопления
Кронштейны для тяжёлых чугунных батарей часто обозначаются маркером «усиленные», для их изготовления используются особо прочный материал, а сами крепления отличаются массивностью.
Штыревые. Стандартные, применяются для небольших конструкций.
Внешний вид – отдельные или установленные на одной планке штыри, крюки. Отличаются простотой монтажа. Для этого в стене высверливается углубление (более 12 см в глубину). Вбивается дюбель, в который вкручивается крепеж для батареи. Само углубление цементируется.
Кронштейны анкерные.
Крепления под «саморезы». Используется на больших конструкциях, там, где обычное крепление на штыревые держатели радиатора невозможно.
Напольные. Производятся двух видов: с регулированием высоты и нерегулируемые.
Дуги, которые закрепляют батарею, могут изготавливаться из цельной стальной проволоки или из динамичных скрепленных между собой звеньев.
Поставка с цепью-дугой.
Данный вид крепежа используется, как в комбинации с настенными кронштейнами, так и в виде самостоятельных конструкций, которые устанавливаются в местах, где крепление к стене невозможно.
Кронштейны для стальных радиаторов отопления
Стальные радиаторы отличаются по форме (трубчатые и панельные). Крепеж для этих типов радиаторов соответственно имеет свои особенности.
На панельных батареях с тыльной стороны имеются скобы:
Стальной панельный радиатор, вид сзади, скобы.
При установке стандартного кронштейна требуется точная разметка, скобы необходимо точно одеть на крюки:
Монтаж панельной батареи на угловой держатель.
Стандартный комплект кронштейнов для стальных панельных радиаторов.
Поэтому чаще применяется другой набор крепежа, включающий в себя верхний крюк и нижний упор. Нижний упор крючком фиксируется на скобе батареи, но не крепится на стене, а только упирается, что позволяет точно установить вертикальное положение радиатора.
Крепление трубчатых радиаторов
Для трубчатых теплообменников используется подобный комплект, только форма верхнего крючка приспособлена для подвешивания верхней трубы коллектора.
Кронштейн-подставка для трубчатого радиатора KZTO РС2.
Так же популярным креплением для легких трубчатых радиаторов (вес которых вместе с теплоносителем не более 100 кг) являются планки, которые фиксируются на стене, а батарея устанавливается на нижнюю полочку и фиксируется пластиковыми захватами. Данный крепеж обозначается как держатель SMB.
Держатель для радиатора в Leroy Merlin.
Еще один способ установки стальных батарей – крепеж SVD. Держатель состоит из двух частей. Одна фиксируется на стене, вторая на радиаторе. Во время монтажа они сцепляются друг с другом петлей:
Крепеж SVD.
Кронштейны для алюминиевых и биметаллических батарей
Если подбирается крепеж для секционных батарей отопления – его устройство не сильно отличается от крепежа для чугунных радиаторов. Только толщина металла может быть меньше.
Алюминиевые и биметаллические радиаторы не выпускаются в напольном варианте, но при необходимости обычная конструкция может крепиться на стойках (это часто используется в зданиях со стеклянными стенами):
Установленный на напольные кронштейны радиатор.
Так же для легких конструкций используются угловые держатели. Угловой кронштейн благодаря выемкам с двух сторон может крепиться слева или справа.
Кронштейн 3.2 усиленный универсальный (100 мм).
Как показывает наш краткий обзор – существует большое разнообразие крепежного материала для радиаторов. При этом многие производители выпускают батареи, к которым прилагается комплект кронштейнов. Это с одной стороны облегчает монтаж, но в ситуациях с нестандартными стенами пользователю приходится самостоятельно подбирать нужный вариант крепления для батарей.
Монтаж радиатора отопления
Основным способом регулировки требуемого расстояния до стен служит качественная и грамотная установка приборов отопления своими руками или с помощью специалистов. Остановимся на этом аспекте подробнее.
Установка напольных видов
Этот вариант крепления оптимален для изделий, имеющих высокую массу и изготовленных чаще всего из чугуна. Такие батареи оснащают съемными или стационарными ножками, которые и фиксируют к полу. В зависимости от материала основания крепление может осуществляться саморезами по дереву, саморезами и пластиковыми дюбелями, дюбель-гвоздями.
Простейший вариант установки
Необходимым элементом монтажа напольного отопительного прибора служит и настенный кронштейн. Его устанавливают на требуемую высоту, которую определяют как желаемое расстояние от пола до верхней продольной трубы радиатора с учетом зазора. С помощью крепежей и разметки мест их установки добиваются оптимального расстояния до пола, стены и подоконника.
Навешиваем настенный радиатор
Каждый отопительный прибор комплектуется тем или иным видом подвесов, используемых для установки на стены. Материал и прочностные характеристики кронштейнов должны соответствовать массе отопительной батареи с учетом заполнения ее теплоносителем. В противном случае возможна протечка системы.
Один из видов настенного крепежа
Перед непосредственной установкой необходимо определить место монтажа и требуемые расстояния до основных поверхностей.
Для этого выполним следующие шаги:
- Определим центр окна и нанесем разметку на стену для совмещения в последующем с центром радиатора.
- Измерим расстояние от нижней кромки батарей до верхней трубы и прибавим 12 см. Данный размер отложим от пола в местах установки кронштейнов, проверив горизонтальность точек крепления по уровню.
- В местах установки подвесов сверлим победитовым сверлом отверстия, устанавливаем в них дюбели и саморезами фиксируем кронштейны.
Фото простого кронштейна
Способы крепления радиаторов
Отопительные приборы делают из стали, алюминия, чугуна и биметалла. Они классифицируются не только по материалу изготовления, но и по способу установки.
Выделяют разновидности:
Напольные агрегаты монтируют на специальные подставки или они имеют ножки. Эти приборы удобны тем, что могут быть установлены в любом месте
Но при монтаже важно соблюдать нормируемые расстояния от стен и горизонтально расположенных преград, которые препятствуют нормальной циркуляции.
Для установки навесных батарей нужны прочные кронштейны. Их крепят на стены помещения под оконными проемами
Это место установки выбрано не случайно. Восходящие потоки теплого воздуха создают тепловую завесу перед остекленной поверхностью, через которую уходит большая часть тепла из помещения.
Соблюдение правил установки батарей при собственноручном монтаже позволяет повысить эффективность отопительной системы. При настенном монтаже несложно соблюдать нормируемый разрыв от стеновой поверхности до радиатора, поскольку идущие в комплекте с прибором кронштейны обычно изготовлены с учетом соблюдения этого расстояния. Если агрегат устанавливают на пол, то зазор от стены регулируют вручную.
Схемы подключения
Есть несколько схем подключения радиаторов, которые соответствуют требованиям и нормам ГОСТ и СНиП. Они представлены следующими разновидностями:
- Боковое подключение. Характеризуется максимальной теплоотдачей. При таком соединении ввод производится с верхней части батареи, а вывод – снизу с той же стороны. Является наиболее востребованной схемой подсоединения.
- Диагональное подключение. Производится при значительных габаритах системы. Вода поступает в радиатор через верхнюю часть, а выводится снизу с противоположной стороны.
- Нижнее подключение или «Ленинградка». Производится в небольших одно- и двухэтажных домах, а также при монтаже скрытых под полом труб. Эффективность такой системы ниже на 5-15%, чем при боковом подключении.
Пошаговый алгоритм по установке
Силиконовая лента способствует лучшей герметизации соединений
После произведения расчетов всех необходимых значений и выбора способа соединения можно переходить к установке радиаторов. Все работы должны проводиться в соответствии с требованиями СНиП. Также нужно следовать инструкции завода-изготовителя. При нарушении инструкции есть риск потери гарантийного обслуживания. По нормам можно не снимать защитную пленку с приборов во время установки. Таким образом устройство будет защищено от пыли и царапин при монтажных работах.
Необходимые для подключения элементы:
- Крюки с пластиковыми дюбелями – минимум 3 штуки. Нужны для крепления к стене или полу.
- 2 боковые пробки с правой резьбой. Имеют обозначение D.
- 2 пробки с левой резьбой с буквенным обозначением S.
- Заглушка.
- Нить силиконовая уплотнительная либо лен.
- Элементы, необходимые по схеме – кран, клапаны, вентили.
- Трубы. Выбираются металлические или полипропиленовые. Изделия из металла отличаются высоким качеством, стойкостью и длительностью эксплуатации. Полипропиленовые трубы стоят дешевле.
Из инструментов потребуются:
- Электрическая дрель и сверло. Выбираются в соответствии с твердостью стены.
- Отвертка.
- Строительный уровень.
- Ключ.
- Рулетка и простой карандаш.
В зависимости от конструкции радиатора подбирают отводчик воздуха
Общий порядок монтажа разных частей отопительной системы также регламентирован СНиП.
- Произведение разметки под кронштейны. Это делается с помощью дюбелей или цементного раствора. Всего кронштейнов должно быть не менее трех.
- Установка заглушек, переходников, кранов Маевского и других деталей.
- Установка самого радиатора. Необходимо соединить его трубы с отопительной системой.
- Установка отводчика воздуха. Он должен быть автоматическим.
- Удаление защитной пленки.
При соблюдении этих требований установка системы будет качественной и долговечной.
Настенное крепление
Настенный крепежный материал
Настенный крепеж сделать проще, чем напольный.
Монтаж производится следующим образом:
- Подготовка места крепления. Сначала подводится труба отопительного контура. Стену за радиатором нужно оклеить фольгированным материалом.
- Предварительная разметка места крепления фиксаторов.
- Установка крепежей при помощи дюбелей. Заглубление в стену должно составлять не менее 6 см для надежной фиксации батареи.
- Насаживание радиатора на кронштейны. Фиксация и выравнивание прибора.
- Подключение к трубам. Проверка герметичности всех соединений.
- Тестовый пуск системы.
Во время монтажа важно сделать горизонтальное выравнивание батареи. В ином случае в устройстве будет накапливаться воздух, который уменьшает интенсивность обогрева и приводит к образованию коррозии
Также важно соблюдать условие местонахождения батареи. Она должна устанавливаться строго по центру окна
Крепежные элементы бывают разные. Они могут изготавливаться в форме подвесов, кронштейнов и других конструкций. Вне зависимости от типа задача у них одна – надежная фиксация радиатора на стене. Инструкция по креплению фиксаторов прилагается вместе с самими элементами.
Напольное крепление
Напольное крепление для больших тяжелых радиаторов или тонких стен
Тяжелые и массивные радиаторы не всегда можно вешать на стену. Не каждый фиксатор выдержит такую нагрузку, поэтому используют напольный способ установки. Для этого применяются специальные кронштейны. Они стоят дороже, но надежность крепления у них выше, чем у настенных моделей.
Этапы напольной установки радиатора:
- Подбор кронштейнов, которые рассчитаны на вес батареи.
- Установка на отведенное под радиатор место основания. Фиксация производится на анкерные болты на расстоянии не менее 6 см от стены. Должна соблюдаться высота радиатора от пола.
- Выполнение бетонных работ. Заливка стяжкой основания кронштейнов и шляпок болтов.
- Надевание на стойки крюков. Их подгоняют под нужную высоту и фиксируют болтами. Если предусмотрено комплектацией, ставятся защитные металлические прокладки.
- Установка на крючки на рассчитанную заранее высоту батареи от пола. Радиатор, как и в случае настенного монтажа, нужно выровнять по горизонтали.
Напольная система имеет важное преимущество. Вся тяжесть от батареи ложится на пол, а не распределяется по стене
Благодаря отдалению от пола будет создан зазор, позволяющий циркулировать воздуху. Обычно такая схема применяется для тяжелых чугунных радиаторов отопления, но и алюминиевые или биметаллические устройства могут крепиться напольным методом.
Схемы подключения
- Боковое подключение. Характеризуется максимальной теплоотдачей. При таком соединении ввод производится с верхней части батареи, а вывод – снизу с той же стороны. Является наиболее востребованной схемой подсоединения.
- Диагональное подключение. Производится при значительных габаритах системы. Вода поступает в радиатор через верхнюю часть, а выводится снизу с противоположной стороны.
- Нижнее подключение или «Ленинградка». Производится в небольших одно- и двухэтажных домах, а также при монтаже скрытых под полом труб. Эффективность такой системы ниже на 5-15%, чем при боковом подключении.
Выбор радиатора
На рынке сегодня представлен широкий ассортимент радиаторов, рассчитанный на разных покупателей. Здесь не всегда работает принцип «чем дороже, тем лучше». Делать свой выбор нужно исходя из следующих оснований:
- места проживания;
- разводки отопительной системы;
- от того, каким способом нужно будет установить отопительные радиаторы;
- температурного режима в отопительной системе;
- учета, какой материал был использован при производстве труб;
- необходимости регулирующих элементов и арматуры;
- расположения помещения в здании.
Произведя данный анализ, можно перейти к выбору батареи.
Сегодня чугунные радиаторы могут выглядеть вполне презентабельно, их можно задекорировать. Тем самым они легко могут вписаться в общий дизайн помещения.
Чугунные радиаторы современного типа — это уже не огромные гармошки, которые были в советской квартире, а плоские панели со сглаженными углами и презентабельным внешним видом. Имея хорошие физические свойства нагрева, чугун долго сохраняет тепло и постепенно отдает его в помещение. Такие радиаторы имеют большой срок службы, 20-50 лет. Основным недостатком является большой вес (одна секция весит около 8 кг), поэтому смонтировать правильно их невозможно в помещениях, где стены сделаны из древесины, гипсокартона. Имея шероховатую поверхность, они не совсем удобны в уборке.
Алюминиевые радиаторы мало чем по конструкции отличаются от чугунных, единственное отличие — это вес секций (1 кг). Также такие приборы обладают хорошими качествами теплоотдачи, гладкой поверхностью, вентиляционные окошки равномерно распределяют воздух в помещении, закрепить их можно на любую поверхность. Основной недостаток — это легкое восприятие химического состава воды и скачков давления в трубопроводе.
Биметаллические радиаторы являются компромиссным решением между чугуном и алюминием. Внешне почти не отличаются от алюминиевых, но не чувствительны к составу воды и скачкам давления. Имеют хорошие показатели теплоотдачи, легко монтируются и недороги.
Стальные радиаторы имеют панельный внешний вид и рельефную поверхность. Имеют различные возможности подключения, хорошие тепловые свойства. Больших недостатков не выявлено.
