Типовые схемы разводки отопления в частном доме: полная классификация вариантов устройства

Особенности водяной отопительной системы

В рейтинге популярных моделей отопления первое место лидера занимает индивидуальная система обогрева горячей водой. Циркуляция теплоносителя происходит по замкнутому трубопроводу, проложенному от источника генерации к радиаторам отопления. Горячая вода поступает в радиаторы, которые за счет большой площади нагрева, и излучают тепловую энергию.

Модель отопительного котла выбирают с учетом используемого топлива.

Виды отопительных систем

Классификация индивидуальных отопительных линий с горячим водяным теплоносителем производится по следующим видам:

• Место прокладки подающего трубопровода: верхняя и нижняя разводка. Такие схемы рекомендованы для двух- и трехэтажных домов.
• Количество стояков. Различают однотрубную и двухтрубную схему монтажа отопления.
• Расположение стояков. Подключение стояков может выполняться по вертикальной или горизонтальной схеме.
• Схема прокладки отопительной сети. Разводка выполняется с путными или тупиковыми магистральными линиями.

Вид отопительной сети выбирается с учетом выбранной индивидуальной системы, отопительного котла и конструктивных особенностей жилого дома.

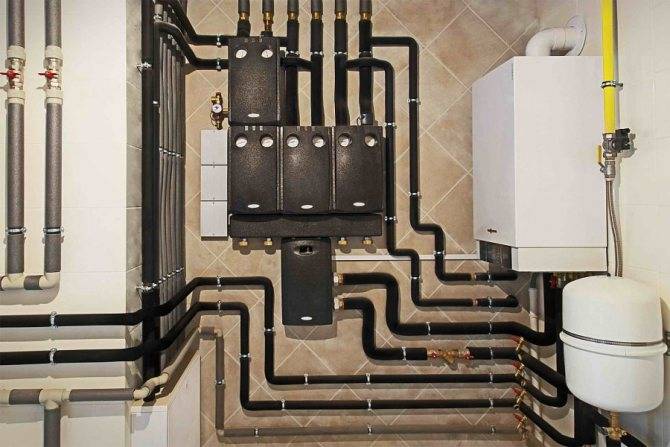

Основные элементы водяного отопления

Автономная система отопления частного дома или квартиры состоит из следующих основных элементов:

1. Нагревательный котел. В этом устройстве происходит преобразование топлива в тепловую энергию, передаваемую теплоносителем по трубам.
2. Трубы отопления. В настоящее время практически все системы монтируют из полипропиленовых или металлопластиковых труб, металлические стальные трубопроводы практически не применяют.
3. Запорная арматура. Шаровые вентили устанавливают для перекрытия подачи воды, дроссели регулируют теплоотдачу нагревательных приборов, термостатические головки поддерживают заданную комфортную температуру в помещении, автоматические воздухоотводчики сбрасывают лишний воздух из системы отопления.
4. Приборы безопасности. Расширитель, предохранительный клапан, манометр защищают отопительную систему от аварийных ситуаций.
5. Радиаторы отопления. Чугунные, стальные, алюминиевые, биметаллические батареи являются неотъемлемой частью индивидуального отопления.

На заметку: Дополнительно устанавливаются автоматические приборы, поддерживающие заданную температуру в помещении – программаторы, которые самостоятельно регулируют режим включения отопительного котла.

Преимущества и недостатки системы водяного отопления

Основные достоинства водяной системы отопления:

• Возможность регулирования температуры обогрева. Дровяные печи быстро прогревают воздух в помещении, но, к сожалению, контролировать этот процесс невозможно.
• Высокая степень надежность и возможность работы в автоматическом режиме.
• Экономичность. Обогрев жилых домов электричеством из-за высокой стоимости энергоресурсов обходится владельцам жилья намного дороже.
• Комфортность пользования. В отличие от парового отопления с нерегулируемой температурой нагрева отопительных приборов, водяной контур обеспечивает более комфортный нагрев радиаторов.

Главные недостатки водяного отопления:

• Медленный нагрев отопительных приборов.
• Трудоемкость монтажа.
• Возможное замерзание воды в трубопроводах.
• Необходимость периодической чистки батарей отопления от твердых солевых наслоений.

Особенности монтажа однотрубной системы

Так сделать отопление в частном доме своими руками непросто, нужно строго соблюдать технологию проведения работ.

Необходимые расходники и инструменты

Для монтажа тупикового однотрубного контура потребуются такие инструменты:

• разводные ключи;
• сварочный или паяльный аппарат;
• перфоратор или электродрель;
• напильник.

Еще потребуются такие расходные материалы:

• радиаторы в комплекте с фитингами, пробками, кранами и термовентилями, кронштейнами;
• трубы, крепления, отводы, тройники;
• трехходовой вентиль.

Кроме того, потребуются материалы для изоляции соединений труб.

Подготовка схемы

Даже если система самая простая, чертеж необходим. На нем указываются точные размеры всех частей конструкции, расстояние между радиаторами. Без схемы трудно рассчитать количество требуемых материалов.

Установка котла

Этот прибор должны устанавливать специалисты. Твердотопливные и электрические аппараты, у которых нет гарантии, можно монтировать самостоятельно. Газовый вариант подключает только специализированная служба. Устройства могут быть настенные или напольные.

Для установки газового котла требуется дымоход (коксиальный или обычный), а для остальных моделей — прямой. Если мощность аппарата не превышает 60 кВт, то его можно устанавливать на кухне. Более мощные модели требуют оборудования отдельной котельной.

При монтаже нужно соблюдать расстояние до стен:

• Перед котлом минимальное расстояние составляет 1 м;
• От боковой или задней стены — 0,7 м;
• До ближайшей мебели устройство должно стоять на расстоянии не менее 0,7 м.

Что касается высоты подключения обратки, то при установке аппарата в системе с естественной циркуляцией она должна подсоединяться ниже уровня батарей первого этажа.

Обвязка котла осуществляется металлическими трубами.

Монтаж фильтра

Грязевик и сетчатый фильтр — приспособления, которые очищает жидкость от мусора. Устанавливают их перед вводом отработанной жидкости в отопительное устройство.

Установка блока безопасности

Место его расположения — на подающем трубопроводе, на выходе котла. Нельзя устанавливать блок дальше, чем на расстоянии 50 см от агрегата. Между блоком и теплогенератором нельзя устанавливать какие-либо краны или тройники.

Монтаж насоса

Устройство монтируется на центральной трубе ближе к котлу. В его обвязке присутствует фильтр механической очистки жидкости и шаровые краны. Ось приспособления должна находиться в горизонтальной плоскости.

Установка расширительной емкости

Открытый вариант устанавливают под потолком второго (первого) этажа или на чердаке. К основной трубе емкость подсоединяется при помощи патрубка, диаметр которого составляет 1,3-1,6 см. Мембранный бак прикручивается к магистрали фитингами. После установки в него накачивается воздух. Давление в емкости должно быть на 10-15% меньше, чем в системе. Монтировать устройство можно возле котла.

Разметка мест монтажа радиаторов

Монтаж батарей осуществляется в тех местах, где наблюдается наибольшая потеря тепла. Сюда относятся подоконные ниши, наружные стены. Устанавливается радиатор на высоте 20 см от пола. Расстояние до подоконника — 10-15 см. В жилом доме не рекомендуется закрывать батареи глухими или полуоткрытыми экранами, так как теплообмен ухудшается.

Способы подключения радиаторов

При обустройстве водяного отопления (печного или посредством котла) подключение батарей осуществляется такими способами:

• диагональным (самый эффективный вариант, так как радиаторы прогреваются максимально и равномерно);
• боковым (чаще применяется при верхней разводке труб);
• нижним (самый малоэффективный метод, так как нижняя сторона радиатора прогревается лучше верхней).

После фиксации батарей нужно проверить качество соединений и при необходимости уплотнить их.

Запуск системы

После завершения монтажных работ осуществляется опрессовка системы отопления водой или сжитым воздухом. Если в местах соединения появились протечки, то соединяющие элементы нужно подкрутить, герметизировать. Если присутствуют некачественные фитинги, то их следует заменить. При отсутствии любых недостатков систему разрешается заполнять теплоносителем, осуществить пробный запуск и настроит функциональность конструкции.

Группа безопасности

Ставится группа безопасности на подающий трубопровод на выходе из котла. Она должна контролировать его работу и параметры системы. Состоит из манометра, автоматического воздухоотводчика и предохранительного клапана.

Группа безопасности котла ставится на подающем трубопроводе до первого ответвления

Манометр дает возможность контролировать давление в системе. По рекомендациям оно должно находится в пределах 1,5-3 Бар ( в одноэтажных домах это 1,5-2 Бар, в двухэтажных — до 3 Бар). При отклонении от данных параметров надо принимать соответствующие меры. Если давление упало ниже нормы, надо проверить нет ли где течи, а потом добавить некоторое количество теплоносителя в систему. При повышенном давлении все несколько сложнее: необходимо проверить в каком режиме работает котел, не перегрел ли он теплоноситель. Также проверяется работа циркуляционного насоса, корректность работы манометра и предохранительного клапана. Именно он должен сбрасывать излишек теплоносителя при превышении порогового значения по давлению. К свободному патрубку предохранительного клапана подсоединяют трубу/шланг, которую выводят в канализацию или дренажную систему. Тут лучше делать так, чтобы была возможность контролировать срабатывает ли клапан — при частом сбросе воды надо искать причины и устранять их.

Состав группы безопасности

Третий элемент группы — автоматический воздухоотводчик. Через него выводится воздух, попавший в систему. Очень удобное устройство, которое позволяет избавиться от проблемы воздушных пробок в системе.

Группы безопасности продаются в собранном виде (на фото выше), а можно купить все устройства отдельно и подключить их при помощи тех же труб, которыми делали разводку системы.

Способы циркуляции воды в системах отопления

Эффективность водяного отопления зависит от постоянной циркуляции теплоносителя по трубопроводам. Существует два способа перемещения горячей воды в замкнутом контуре отопления:

• Естественный способ циркуляции. Принцип перемещения горячей воды по трубам основан на естественной гравитации теплого теплоносителя движения вверх и стекания вниз по мере остывания. Чтобы естественная циркуляция была хорошей, необходимо монтировать трубную разводку с уклоном (на каждый 1 пог. метр труба должна опускаться на 10 мм).
• Принудительная циркуляция теплоносителя. В современных индивидуальных обогревательных линиях постоянное движение горячей воды по трубам обеспечивается циркуляционным насосом. Это электромеханическое устройство увеличивает скорость перемещения теплоносителя, что приводит к улучшению теплообмена.

Важно: Принудительный способ циркуляции воды зависит от бесперебойного электроснабжения и в случае отключения электричества система обогрева не будет работать

Нужны трубы

Этот комплектующий элемент – неотъемлемая часть отопительной системы, требующий немалых вложений. Трубы различают по диаметру и материалу изготовления.

До недавнего времени выбор был невелик. Все коммунальные сети укладывались металлическими трубами (из стали или оцинкованного железа). Их же использовали в частном домостроении. Между собой трубы из стали соединяются сваркой. Со временем эти швы начинают пропускать воду. В особенно холодные зимы стальная система перемерзает и выходит из строя.

Оцинкованные трубы гораздо надежнее, имеют резьбовое соединение. Большой долговечностью и высокой ценой отличаются трубы из меди. Они не подвержены коррозии, хорошо держат высокое давление, соединяются спайкой. Но, несмотря на свои преимущества, из-за цены используются редко.

Современный выбор потребителей, привлекающий своей экономичностью и простотой монтажа, остается за трубами из различных пластиков (металлопластик, полипропилен, полиэтилен). Они не дороги в цене и не требуют специальных знаний при монтаже. Среди других привлекательных свойств: небольшой диаметр и вес, не подверженность коррозии, засорам.

Способ сварки – горячее прессование, которое легко освоить. Недостаток металлопластика — короткий срок эксплуатации.

Необходимый метраж труб зависит от площади обогрева, теплоизоляции здания, схемы подключения (одно или двухтрубная система). Трубы прокладывают вдоль или внутри стен, пола, на такой высоте, чтоб не повредить при крепеже плинтусов.

Если основной источник энергии — уголь или дрова

В районах, где магистральным газом «и не пахнет», угольные и дровяные котлы чаще всего используются в качестве основного источника отопления. В резерв обычно ставят устройства на электричестве или сжиженном газе. Это расширяет возможности автоматизации, увеличивает время автономной работы.

Если в доме два котла, один из которых твердотопливный, подключены в один контур, система работает следующим образом:

1. Угольный котел запускается в ручном режиме и работает до тех пор, пока не закончится топливо.
2. Если не выполнена повторная загрузка, температура теплоносителя падает. При заданном пользователем значении автоматически включается резервный котел.

Схема и система отопления с электрокотлом

Поскольку речь идет о замкнутом круге, по трубам циркулирует постоянный объем воды. При подключении электродных и индукционных электрических котлов необходим монтаж наружной обвязки. Установка электрокотла разрешена на стену из негорючего материала.
Особого упоминания при исследовании, какую схему отопления выбрать для частного дома, заслуживают теплые полы. Как показывает практика, рекомендуется производить подключение газовых котлов с электроникой через стабилизаторы напряжения.
При выборе подобной системы следует иметь в виду, что в самой дальней комнате батарея будет практически холодной. Если их будет слишком много, то последние по ходу движения теплоносителя практически не будут излучать тепло.
По сути, чтобы превратить открытый контур в герметичный достаточно установить мембранный расширительный бак вместо обычного.
Отсутствие кранов и фитингов делает такую систему также самой практичной по причине минимизации риска возникновения протечек или прорывов воды. Если все-таки ее приходится делать самостоятельно, то нужны уже собранные распределительные узлы.
Мощность такого оборудования составляет ,2 кВт в час. Именно поэтому котлы на угле и дровах пользуются такой высокой популярностью.
В итоге для строительства системы нам потребуется один котел, несколько радиаторов обычно их количество равно числу окон и арматура для трубопровода с сопутствующими фитингами. Обвязка отопительного котла — процесс подключения нужного оборудования.
ОТОПЛЕНИЕ дома за 1 ДЕНЬ Твердотопливный КОТЕЛ

Особенности водоснабжения индивидуальных домов

В зависимости от источника водоснабжения, в частном доме может потребоваться установка группы очистки и умягчения воды. Если производится подключение внутреннего водопровода от городских сетей, то подобные мероприятия не нужны. Водоснабжающая организация обязана обеспечить поставку качественной воды. В этом случае, могут возникнуть только проблемы с обеспечением напора и необходимостью установки повысительного насоса.

Если же вода поступает из скважины или колодца то, в большинстве случаев, требуется ее очистка от песка и ила, а также удаления солей кальция и магния, приводящих к быстрому образованию накипи при нагреве. Песок удаляется при пропускании воды через фильтры грубой и тонкой механической очистки, а химические соли удаляют через натрий-катионитовый фильтр, заполненный сульфоуглем.

Трубопроводную разводку рекомендуется выполнять из полипропиленовых труб, не поддающихся коррозии. Это самый недорогой и доступный вариант, обеспечивающий высокое качество и долговечность системы.

Критерии выбора

Как выбрать бойлер для отопления дома? Для этого нужно учитывать следующие факторы:

1. Конструктивные особенности. Оптимальный вариант для обогревательного бойлера — расположение входного отверстия сверху бака, а выходного — снизу, причем их диаметр должен составлять более 2 дюймов. При расположении входа и выхода с одной стороны устанавливается насос.
2. Мощность аппарата. При использовании бойлера для нагреваводы необходимо подбирать аппарат максимальной мощности — 3,5-5 кВт, что даст возможность обогревать помещение площадью до 50 м². Специализированный обогревательный бойлер должен иметь мощность не менее 7-8 кВт.
3. Объем бака. Для обогрева подойдет только аппарат с большим баком, что даст возможность эксплуатировать ТЭН в щадящем режиме — максимальная мощность устаналивается при первоначальном нагреве (1-1,5 ч) для формирования запаса теплоносителя, а в дальнейшем понижается. В бытовых бойлерах объем бака должен составлять порядка 70-120 л, в специализированных — более 200 л.
4. Используемые материалы. В процессе эксплуатации материал бака подвергается значительной коррозии.

При выборе бойлера следует обратить внимание на наличие защитного покрытия и используемый материал:

1. Стеклофарфоровое или эмалевое покрытие хорошо защищает от коррозии только при его целостности. При механическом воздействии и резких перепадах температур возникают трещины и иные повреждения, что создает зону активной коррозии.
2. Корпус бака из нержавеющей стали или титана прочен и долговечен, не подвержен коррозии. Главный недостаток — такие бойлеры имеют более высокую стоимость.

Схема отопления

Циркуляция воды по трубам и радиаторам происходит за счёт движения нагретой жидкости вверх, а также от работы циркуляционного насоса.

Дополнительные элементы:

• Запорная арматура (чем больше будет кранов, тем проще будет обслуживать и ремонтировать элементы отопления).
• Воздухоотводчики (кислород, постепенно скапливающийся в трубах, губителен для металлов, его периодически нужно стравливать).
• Терморегулятор (нужен, чтобы t в комнатах держалась на одном уровне, экономит топливо).

Монтаж напольного газового котла в существующую систему отопления

Расширительный бак – обязательный атрибут любой системы. Он может быть закрытый и открытый. Закрытый ставят в паре с циркуляционным насосом. Открытый бак размещается как можно выше, например, на чердаке дома.

Разводка труб

1. Однотрубная.
2. Двухтрубная.

Однотрубная. От котла отходит труба, к которой последовательно подключены радиаторы. Чем дальше от отопительного прибора батарея, тем она холоднее. Такая схема проще всего, на неё уходит мало материалов. Но подходит она только для небольших домов, где теплоноситель не будет успевать остывать. Кроме того, система не поддаётся регулировке.

Двухтрубная система – все радиаторы подключены к трубе подачи параллельно. В каждый поступает первая, горячая вода. Пройдя по батарее, вода стекает в трубу обратки и возвращается в котёл. Система чуть более затратна, но все комнаты обогреваются равномерно. Подходит для многокомнатных домов.

Одноконтурный котёл или двухконтурный – не имеет значения для выбора типа разводки.

Подключение радиаторов

Есть три варианта подключения радиаторов отопления:

1. Односторонний.
2. Нижний.
3. Диагональный.

Различаются они не только местом размещения, но и эффективностью.

Рассмотрим каждый из этих вариантов подробнее:

1. Односторонний вариант. Трубы подачи и обратки размещаются с одной стороны радиатора. Метод экономит материалы, но не слишком эффективен, если радиатор состоит из большого числа секций (теплоноситель попросту остывает, пока доходит до последней секции).
2. Нижний вариант. Устаревший и малоэффективный (радиаторы отдают на 15 — 30 % меньше тепла, чем могли бы). Жидкость течёт там, где проще – по низу отопительных приборов, а верхняя часть остаётся не задействованной.
3. Диагональный вариант. Самый правильный. Вода заходит в верхней части одной стороны радиатора, и, пройдя по всей батарее, выходит в нижней части с другой стороны. Обязательна такая установка для длинных отопительных приборов. При такой схеме можно ожидать, что радиаторы выдадут паспортные показатели.

Все радиаторы универсальны и имеют 4 возможных места подключения. Это значит, что способ подключения зависит только от Вашего желания.

Дымоход

Одно из обязательных условий: выходной патрубок котла должен точь-в-точь совпадать с диаметром дымохода. Другие тонкости:

• Дымоход от котла до оголовка не должен иметь больше трёх изгибов.
• Не должно быть соединений там, где труба проходит сквозь стену или кровлю.
• Труба должна быть утеплена в местах, где проходит по неотапливаемому помещению.

Чтобы проверить, будет ли достаточно длины дымохода, который Вы планируете, выполните простой расчёт. Найдите объём дымохода и объём котла. Котёл должен полностью «помещаться» в дымоходе. Площадь, S круглой трубы узнаётся по формуле πR2 . Чтобы узнать объём, получившееся число умножить на общую длину трубы.

Заключение. Изучив все тонкости, и тщательно всё продумав, можно переходить к монтажным работам. Помните, что подключение котла к газовой магистрали должны осуществлять только специалисты газовой службы. Они же и проводят пробный пуск системы.

Отопление частного дома расчет системы отопления

Для того, чтобы правильно оборудовать отопительную систему в доме, необходимо рассчитать подходящую мощность котла, объем отопительных радиаторов и диаметр труб.

В первую очередь рассчитывают объем дома. Для этого вычисляют объем каждой отдельной комнаты. При этом, необходимо вычислить объем даже тех помещений, где не планируется устанавливать радиаторы: коридоров, санузлов, прихожей. Часть тепла будет также уходить в эти помещения, поэтому их нужно включать в общий расчет.

Мощность котла рассчитывают из рекомендуемого количества энергии на один кубический метр. Для разных регионов этот показатель может отличаться. В странах СНГ, которые находятся в Европе, рекомендуется рассчитывать модность, отталкиваясь от величины 40Вт на кубический метр. Таким образом, для дома, объем которого равен 220м3, минимально-необходимая мощность котла будет равна 8800Вт.

К этому значению, необходимо прибавить еще 20%, для того, чтобы котел не работал на максимуме своих возможностей.

То есть мощность котла для такого дома должна быть минимум 10,5 кВт

При расчете радиаторов, вычисляют необходимое количество ребер батареи для каждой комнаты. Для этого используют такие показатели: мощность одного ребра радиатора, рекомендуемая мощность на 1м3 (40Вт), и объем комнаты. Например, мощность ребра алюминиевого радиатора равна 150Вт. Объем комнаты 30 м3. Таким образом, для обогрева одной комнаты необходима следующая мощность: .

Дополнительные рекомендации

Чтобы теплообменник не зарастал накипью, заливайте в систему только обессоленную воду. Часто домовладельцы собирают для этих целей дождевую.

По той же причине лучше приобретать модель с охлаждающим змеевиком в теплообменнике, а не с подачей воды непосредственно в бак.

Не курите в доме с системой из алюминиевых радиаторов. В них образуется водород, выходящий наружу через воздухоотводчик или кран Маевского.

В период простоя отопителя теплообмен в его баке приобретает обратное направление. Чтобы вода в контуре остывала медленнее, рекомендуется сделать байпас с кранами, по которому среда будет двигаться в обход прибора.

К слову, несложно изготовить твердотопливный котел своими руками.

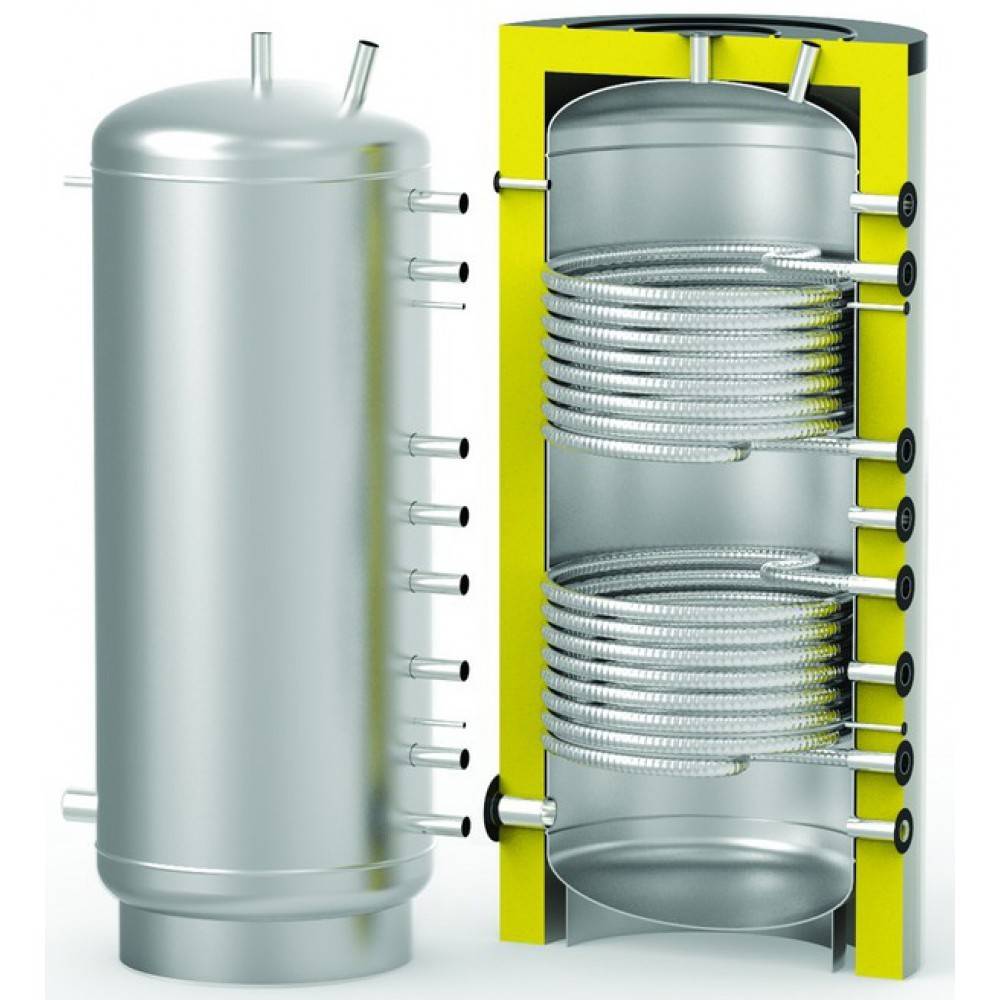

Что такое бойлер косвенного нагрева

Сегодня всё больше людей прибегают к использованию бойлеров косвенного нагрева. Это полезное устройство позволяет более эффективно использовать тепло газового котла. В зимний период, когда включена отопительная система, бойлер косвенного нагрева работает от этой системы, а в летний период, когда котел не работает на обогрев, такой бойлер работает от электрического ТЭНа или котел переводится на летний режим (если позволяют настройки).

Нагрев воды в бойлере косвенного нагрева происходит не прямым способом, а как бы попутным. Внутри такого бойлера находится достаточно крупный змеевик, внутри которого циркулирует теплоноситель из отопительной системы. Таким образом, газовый котёл нагревает воду в змеевике косвенника, которая при помощи насоса циркулирует в отопительной системе, а уже теплообменник нагревает воду, которая находится в бойлере. Такой нагрев воды для магистрали ГВС признан самым экономически выгодным.

Кожух данного бойлера, в основном, сделан из стального листа, а внутренняя его часть – из нержавейки. Между внешней и внутренней частями бойлера косвенного нагрева находится специальный материал, который почти не проводит тепло. Конструкция такого бойлера очень похожа на конструкцию термоса.

Как правило, бойлер косвенного нагрева устанавливается возле отопительного котла. Через бойлер нагретый теплоноситель должен проходить в первую очередь. Вода в таком бойлере будет всегда горячей, и к данному бойлеру можно подключать сразу несколько точек отбора горячей воды. Нагрев горячей воды в бойлере косвенного нагрева ведется без ущерба работы системы отопления.

В большинстве случаев такой бойлер оборудован высокоэффективным теплообменником, который изготовлен из специальной стали. Более дорогие бойлеры косвенного нагрева оснащаются теплообменниками, которые сделаны из латуни. Теплообменник бойлера имеет форму длинной спирали, что позволяет очень быстро нагревать воду до температуры, которую на данный момент имеет вода в системе отопления.

Плюсы и минусы

К плюсам следует отнести:

• Появляется возможность подачи тепловой энергии в помещения посредством циркуляции теплоносителя.
• Становится возможной организация ГВС.
• Некоторые модели котлов лишены встроенных циркуляционных насосов. Обвязка позволяет использовать внешние устройства, полностью решающие проблему.
• Повышение эффективности и экономичности работы котла и всей системы в целом.

Недостатками обвязки можно считать:

• Необходимость тщательного проектирования отопительного контура.
• Приходится выполнять комплекс сложных и трудоемких работ.
• Для обвязки приходится привлекать опытных специалистов.

Несмотря на существование некоторых недостатков, работа системы без обвязки невозможна. Поэтому основной задачей становится грамотное проектирование и качественная работа монтажников.

ОБРАТИТЕ ВНИМАНИЕ!

Все попытки минимизировать трудозатраты или финансовые расходы в данном случае опасны — они могут привести к разрушению или непроизводительной работе системы.

Двухконтурная разводка батарей

Двухтрубная система отопления отличается от однотрубной разделением на две трубы — подачи и возврата теплоносителя. Она обеспечивает равномерный обогрев всех комнат. Такую разводку используют в большинстве новых домов.

Принцип работы

В двухтрубной схеме вода из котла поступает к радиаторам по подающей трубе (магистрали).

Возле каждого радиатора подающая магистраль имеет соединительный входящий патрубок, через который теплоноситель поступает в батарею. Подающая магистраль заканчивается возле последнего радиатора.

Кроме входящего патрубка, у каждого радиатора предусмотрен выходящий патрубок. Он соединяет её с обратной трубой. Обратная магистраль начинается от первой батареи и заканчивается входом в котёл.

Таким образом, нагретая вода поступает в радиаторы равномерно и одинаковой температуры. Из каждого радиатора вода выводится в обратную трубу, где собирается и подаётся в котёл для последующего нагрева. Благодаря такому движению теплоносителя все комнаты в помещении прогреваются одинаково.

Чем отличается

Двухтрубная система отопления включает в себя элементы однотрубной системы и дополнительные устройства. Кроме котла, радиаторов, труб подачи и обратного сбора воды (так называемой обратки), двухтрубная схема включает также циркуляционный насос.

Большая протяжённость магистралей, наличие углов и поворотов в трубах подачи осложняет движение теплоносителя. Поэтому необходима его принудительная циркуляция электрическим насосом.

Фото 1. Циркуляционный насос модели 32-40, напряжение 220 Вольт, производитель – «Oasis», Китай.

Также в двухтрубной схеме присутствует больше кранов, регулирующих подачу воды и её количество. Такой кран устанавливается перед каждым радиатором — на входе и на выходе.

Классификация по расположению

В горизонтальной двухтрубной системе трубы соединяют радиаторы горизонтально. Такая схема работает в отоплении одноэтажного дома или одного этажа многоэтажного коттеджа.

В вертикальной двухтрубной системе трубы соединяют радиаторы, расположенных друг над другом, в одном «стояке». При этом есть отличия от однотрубной вертикальной схемы. Здесь — благодаря наличию трубы подачи и обратки, в вертикальном отоплении могут использоваться батареи любой ширины — многосекционные (поскольку стояки подачи и обратки могут быть удалены друг от друга). Поэтому эффективность двухтрубного вертикального обогрева — выше.

Справка! Желательно, чтобы батареи комнат, расположенных друг над другом, имели одинаковое количество секций. Так проще прокладывать вертикальную трубу обратки.

Нижняя и верхняя обвязка: что эффективнее

Термин «нижней» и «верхней» обвязки обозначает способ подключения батарей в систему отопления. При нижней обвязке входящая вода попадает в батарею через нижний патрубок.

Если она выходит из радиатора также внизу, то эффективность работы радиатора будет снижена на 20-22%.

Если выходящий патрубок будет расположен вверху, то эффективность работы радиатора будет снижена на 10-15%. В любом случае при нижней подаче воды в батареи эффективность обогрева снижается.

При верхней обвязке (подаче) входящий патрубок подключается к радиатору в верхней части. В таком случае движение теплоносителя организовывается эффективнее, батарея будет работать на 97-100% (97% – если входящие и выходящие патрубки расположены с одной стороны радиатора, и 100% – если входящий патрубок с одной стороны сверху, а выходящий — с другой стороны снизу).

Достоинства и недостатки

Достоинства:

• Подходит для организации отопления частных домов большой площади, при этом в систему обязательно врезается циркуляционный насос.
• Обогревает все комнаты на этаже или в стояке равномерно.

Недостатки:

• Обходится дороже однотрубной системы, поскольку требуется вдвое больше материалов — труб между котлом и радиаторами, а также соединительных устройств, кранов, вентилей.
• Циркуляционный электрический насос делает работу системы зависимой от наличия электричества.

Важно! Увеличение количества труб и количества теплоносителя в системе — приводит к росту гидродинамического сопротивления и не даёт возможность воде двигаться самотёком. Необходима принудительная циркуляция и работающий циркуляционный насос

2 Основные плюсы и минусы

К примеру, центральное отопление хорошо тем, что жильцам многоэтажки не приходится заботиться и следить за состоянием оборудования в котельной. Кроме того, тарифная система в этом случае определяется по формулам, разработанным на законодательном уровне и, как правило, платить за тепло приходится немного меньше, чем в домах с другими схемами разводки.

В то же время не обходится и без явных недочетов, ведь жильцы домов, запитанных от центральных котельных и кочегарок, не имеют возможности самостоятельно переносить начало и конец отопительного сезона, и нередко им приходится мерзнуть в межсезонье или, напротив, спать с открытыми окнами. Кроме того, первые дома от централизованных котелен получают больше тепла, так как фактически находятся на подаче, в то время как в самых удаленных типовых многоэтажках температура может опускаться до критических отметок, и исправить эту ситуацию поможет только переход на автономное отопление, оформить разрешение на которое не так уж просто.

Автономный обогрев, когда весь дом отапливается от одной котельной, также имеет свои плюсы и минусы. В таких случаях решение о начале или конце отопительного сезона принимается коллективно, и в этом процессе могут участвовать все жильцы дома. Это, конечно, лучше, чем вообще никак не влиять на график подачи тепла, что можно наблюдать в домах с централизованным отоплением, однако хозяева квартир с индивидуальной подачей имеют еще большие возможности, самостоятельно корректируя этот процесс без какого-либо участия соседей или ОСМД.

К недостаткам такой схемы можно отнести более высокие тарифы, определяемые застройщиками, а также дополнительные расходы на содержание, ремонт и замену оборудования в котельной, которые возлагаются на плечи инвесторов. Помимо прочего, крышное размещение котельной является не очень хорошим решением для хозяев квартир, расположенных на верхних этажах, так как даже самая лучшая звукоизоляция не является стопроцентной защитой от шума генераторов и компрессорных установок.

Однако есть у этой медали и обратная сторона, ведь если по какой-то причине в МКД прекратится подача электричества и газа или выйдет из строя котел, то хозяевам придется сидеть без горячей воды и других комфортных условий, обеспечиваемых оборудованием автономной системы отопления. Кроме того, им придется ремонтировать любую поломку за свой счет, подыскивая квалифицированных мастеров. Главным же недостатком такого принципа устройства является высокая взрывоопасность газовых котлов, со всеми вытекающими отсюда рисками и потенциальными последствиями.
