Правильная разводка труб в ванной и туалете: обзор основных ошибок при проектировании

Разработка схемы

После того как с материалом определились, потребуется делать схему расположения всего оборудования в ванной и туалете и так же схематично нанести разметку труб на бумагу. При этом холодный водопровод размечаем синим колером, а горячий — красным. Это позволит избежать ошибок при монтаже магистрали.

Итак, на бумагу наносим план ванной комнаты (и при необходимости туалета) в масштабе. Здесь де на плане рисуем предполагаемое сантехническое оборудование в местах его установки. Наносим линии канализации и трубопровода и в соответствии с выбранным способом монтажа. При этом пользуемся таким руководством:

  • Для унитаза подводим трубу канализации и холодной воды;
  • Для ванны, душевой кабины, биде и раковины — трубы канализации ХВС и ГВС, а также канализации;
  • Машина-автомат — канализационный сток и холодная вода.

При этом на схему необходимо нанести расположение запорных кранов, которые, как правило, монтируются на трубы холодной и горячей воды, на стиральную машину и бачок унитаза (здесь при желании).

Основные способы укладки труб

При капитальном ремонте, схема трубной развязки в ванной может быть выполнена в открытом или закрытом виде.

Открытая укладка


Открытая укладка разводки

При открытой укладке, все магистрали укладываются таким образом, что в любой момент можно получить свободный доступ практически во всем её участкам для обслуживания или устранения протечек. При открытом варианте обычно применяется стальная или медная разводка труб в ванной, поскольку эти материалы не могут гарантировать надёжного соединения и применяются в основном для создания сложных схем. В последнее время активно применяется разводка металлопластиковых труб в ванной, поскольку эти изделия соединяют холодной прессовкой или обжимными гайками, которые так же не гарантируют надёжности и требуют регулярного техосмотра.

Однако разводка пластиковых труб в ванной или металлических не всегда устраивает хозяев, так как открытая укладка отбирает значительное пространство, а стоят эти изделия намного дороже пропиленовых.

Закрытая укладка

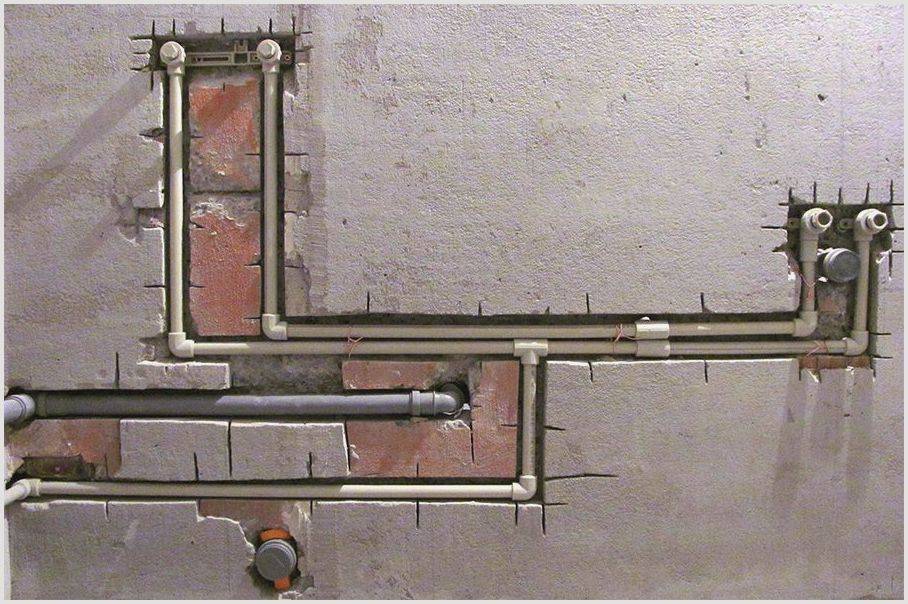

Пример закрытой разводки в ванной

Скрытая разводка труб в ванной на сегодня является самой популярной, поскольку позволяет существенно экономить пространство помещения за счет укладки труб в стены, однако процедура требует дополнительных временных затрат на планировку и выдалбливание канавок в стенах. В скрытом варианте применяется разводка полипропилена в ванной, так как соединение этих изделий производится горячей прессовкой и отличается надёжностью, долгим сроком службы и не требует регулярного технического обслуживания.

Перед тем как проложить сантехнику в ванной под облицовкой, на горячую магистраль необходимо дополнительно надевать гофрированный рукав, поскольку полипропилен имеет свойство расширяться при нагреве, а рукав обеспечит необходимое свободное пространство.

Комбинированный способ

Этот способ представляет собой смесь открытой и закрытой прокладки: магистрали укладываются поверх стен и пола (открытая прокладка), но сверху закрываются специальным коробом, чтобы скрыть трубопроводы (закрытая укладка). Короб изготавливают из пластика или гипсокартона с декоративным покрытием, чтобы максимально слиться с интерьером комнаты. Также короб изготавливают из декоративных плиток.

Коллекторная

Как правильно сделать разводку водопровода ванной коллекторным способом рассмотрим подробно. Это способ представляет под собой монтирование параллельно в центральному трубопроводу. Каждая точка имеет отдельный вход. Этот метод признают наиболее верным. Подачу воды можно регулировать и приостанавливать. Соединений используется немного, всю систему можно скрыть. Все краны для наладки собирают в единый коллектор, который как правило маскируют в бокс.

Очень удобный вариант для проведения ремонтных работ, который позволяет отсоединять только нужную часть.

Способ такой подводки отличается высокой стоимостью. Проведения разводки тяжелое, требующие точности. Самостоятельно проложить такую систему проблематично.

Как провести подключение ванны к канализации

Далее будет поэтапно рассмотрен вопрос подключения. На каждом этапе следует точно придерживаться всех инструкций

Малейшее невнимание к деталям может привести к весьма неприятным последствиям в виде скоро выхода устройства из строя или затопления комнаты и соседей снизу

Если к устройству прилагается инструкция по установке, то ее следует тщательно изучить. Хотя в общем виде подключение ванных к канализационной системе и схож между собой, в зависимости от модели устройства, процесс может и отличаться в некоторых деталях.

Для начала необходимо собрать сифонное устройство. Как правило, к нему прилагается отдельная инструкция, где все наглядным образом показано на схеме. Что-либо конкретное здесь посоветовать трудно, так как конструкций сифонов множество.

Сифон для ванны – это сантехническое устройство, которое необходимо для подключения оборудования к канализационной сети дома.

Можно лишь отметить, что все шайбы и винты должны находиться на своих местах. Также необходимо обеспечить герметичность соединения стыков. И силикона для этого может оказаться недостаточно. Для подстраховки лучше дополнительно применять герметики.

Как только сифон был собран, его подключают к отверстию слива ванной. Другой же конец сифона вводится в канализацию. Труба перелива также подводится к ванной.

Приемная часть сифона, оснащенная прокладкой, прижимается к отверстию слива. Затем производят присоединение и закручивание горловины на лицевой стороне ванны. Данные работы лучше проводить вдвоем. Один мастер будет осуществлять прижатие приемной части сифона к отверстию на ванне, а другой будет проводить монтаж горловины. Аналогичным же образом нужно произвести и подключение перелива. Однако здесь может со всем справиться и один человек.

Не забываем при этом также тщательно герметизировать все стыки. Не стоит надеяться на комплектные прокладки и шайбы: они не смогут обеспечить должный уровень гидроизоляции. После того, как подключение было завершено, нужно совершить пробный пуск воды. Если канализация была подключена до подведения воды, то можно для этого просто вылить ведро и проследить за тем, чтобы вся вода ушла в сливное отверстие. Также нужно проверить, нет ли луж под ванной, не наблюдаются ли подтеки в местах соединений.

Если что-либо из перечисленного имеет место быть, следует дополнительно подтянуть соединения на стыках и еще раз провести их герметизацию. Также нужно проверить трубы и сифон на предмет механических повреждений.

Если канализация была подключена до подведения воды, то можно вылить ведро воды и проследить за тем, чтобы вся вода ушла в сливное отверстие. Необходимо проверить на наличие луж под ванной и подтёков в местах соединений.

Если вода уже была подведена, то достаточно будет сначала просто включить все краны на полную мощность и немного подождать. Затем заткнуть пробкой сливное отверстие, наполнить ванну и слить всю воду. Если все прошло успешно, можно считать, что процесс подключения ванной завершен. Можно начинать пользоваться устройством.

Какие трубы подойдут

Сегодня трубы, использующиеся для разводки сантехники в ванной комнате, могут быть изготовлены из таких материалов как:

  • нержавеющая сталь;
  • медь;
  • металлопластик;
  • полипропилен;
  • сшитый полиэтилен.

Виды труб Большая часть людей предпочитает использовать трубы из полипропилена или пластика. Для горячей воды подходит металлопластиковый трубопровод

А если принять во внимание срок службы, то полотенцесушитель из стали в этом плане лучше, чем латунный


Современные канализационные трубы делаются из пластика с разной толщиной стенок и разным диаметром

Стальные трубы используются крайне редко, так как их монтаж своими руками сложен и они дороги в цене. Медные трубы обладают высокой коррозионной стойкостью и прочностью. Но монтаж такого трубопровода своими руками требует использование специального оборудования.

Металлопластиковые трубы уже лучше, так как хорошо противостоят коррозии, довольно гибкие, но, тем не менее, надежные. Соединять такие трубы следует при помощи специальных фитингов, которые дороги в цене. Если разводка будет выполнена с ошибками, то это чревато расслоением труб.

Металлопластиковые трубы наиболее популярны

У полипропиленовых труб имеются свои недостатки. Один из них заключается в высоком коэффициенте температурного расширения. Многие достоинства от предыдущих материалов вобрали в себя трубы из сшитого полиэтилена. Но есть и весомые недостатки – это высокая стоимость и необходимость использования дорого особого инструмента.

Варианты монтажа

Чтобы выполнить процесс установки, нужно подобрать собственный способ выполнения работ. Открытый вид подразумевает крепление труб конкретно на стенку, либо под пол. Аналогичное решение дает возможность быстро окончить монтаж и сэкономить деньги. Однако технические устройства предполагают ухудшение внешнего вида.

Рис 4. Способы разводки

Прокладка открытого вида

Преимущество: исполнение строгого контроля над состоянием системы. Если возникнет течь, то это легко проследить. Процесс установки не подразумевает появления трудностей. На месте выполняется процесс установки и крепеж всех составляющих деталей. Финансовое вложение минимально.

Рис 5. Открытая

Однако принцип не лишен серьёзных недостатков: есть большая вероятность повреждений механическим путем составляющих компонентов. При эксплуатации труб из стали, навредить конструкции сложно. Все коммуникации невозможно спрятать, благодаря этому они всегда будут на виду. Единственное решение — выбор хорошего места для установки, которое не будет кидаться глаза на входе в пространство. Альтернативой может стать применение специализированного короба. Рынок полон инновационных средств, к примеру, фальш стен. Новичку нужно иметь в виду тот момент, что решение декора не должно отразиться на практичности системы. Также нужно контролировать на развитие коррозии.

Спрятанная кладка

Процесс установки выполняется в специализированных пустотах строительной конструкции. В основном, они смотрятся в виде маленьких углублений или ниш, где размер чуть-чуть больше диаметра труб.

Одним из вариантов закрытого типа считается кладка с помощью стяжки. Сверху деталей выполняется процесс установки бетона. Среди главных положительных качеств необходимо выделить красивый вид получаемой конструкции. Потому как выходы трубо-проводов заканчиваются в стенках, их повреждения механическим путем невозможны. Однако принцип не лишен ключевых моментов. Работа трудная, а еще просит значительных финансовых затрат. Также невозможно контролировать его состояние.

Рис 6. Спрятанная

Проведение скрытых установочных работ подразумевает непростую работу для выдалбливания штроб и вырезания. Разрешается на территории личных домов, где ключевым строительным материалом выступает кирпич. На территории квартир должна быть планировка свободная, к примеру, студия. В квартире очень часто толщина стен больше, в других ситуациях всегда есть риск несоблюдения разработанных норм.

На стены несущего типа возлагается высокая нагрузка, что ведет к ослабеванию штроб. Если толщина стен увеличена, то такие же изменения недопускаются. независимо от типа конструкций, полностью запрещается устанавливать штробы в плиты. Как альтернативный вариант, можно выполнить прокладку за обшивкой или в стяжке. Подойдёт для стальных или медных труб, потому как не подразумевает свободного доступа к системе.

Снимаем старые трубы и ставим новые

Чтобы убрать старые коммуникации, перекройте воды и раздайте соединения для ее дренажа. Поснимайте резьбу и снимите все краны и муфты, разрежьте сварные соединения при помощи болгарки. Если до чего-то тяжело добраться, используйте перфоратор, оснащенный зубилом.

Когда все убрали, можно приступать к монтажу.

Если на стояке штуцер оснащен резьбой, прикрепите на него регулировочный вентиль, фильтр и счетчик для воды.

Трубы нужно прикреплять с элементами, применяя пайку. Установите гильзы и бочонки, затем включите паяльник, соблюдая при этом температуру порядка 260 градусов.

Не нарезайте их заранее на участки, а лучше соединяйте их постепенно, чтобы правильно подобрать размеры. Резать их следует ножовкой, зачищая при этом срезы канцелярским ножом.

Детали разогреваются в течение нескольких секунд. После того, как вы сняли с паяльника две части, их следует соединить немедленно, вжав до упора, но без сильного прижима.

Трубы нужно устанавливать вдоль стен пластиковыми хомутами, которые прижимаются к стене саморезами. Это позволит надежно зафиксировать и защелкнуть замки.

Проверьте качество своей работы, открыв холодную воду на 25 минут. Потом на такое же время включите горячую. Посмотрите, как будут вести себя соединения, резьбовые и запаянные. Если есть протечки, их потребуется тут же заменить.

Какой тип разводки выбрать?

Разводка труб в ванной комнате и туалете может быть выполнена по одной из трёх основных схем. Выбор зависит от технических возможностей, личных предпочтений и площади ванной комнаты.

Коллекторная

Представляет собой надёжную схему, так как предполагает подключение каждого сантехнического устройства посредством отдельной трубы, которая идёт от коллектора. Иначе такой тип соединения можно назвать параллельным.

Практичность данного способа заключается в возможности контроля подачи воды, обеспечении равномерного распределения давления между точками подключения, минимальном количестве соединений, необходимости отключения только одного устройства.

Однако при этом возрастут затраты на прокладку труб, так как, например, для расположенных нескольких сантехнических приборов потребуется тянуть параллельно минимум одну-две линии для воды и одну для канализации.

Коллекторная схема идеальна для ванной комнаты, если выполняется скрытая прокладка труб.

Последовательная

Представляет собой стандартную схему, которая используется в большинстве многоэтажных домов. Все сантехнические устройства подключаются к проложенной трубе в точке максимально возможного приближения к ней.

То есть, это позволит в систему добавлять новые сантехнические приборы с внесением минимальных изменений в сами коммуникации.

Подключение сантехники выполняется по тройниковой схеме. Схема водопровода достаточно компактна и поэтому её выгодно реализовывать в ванных комнатах с небольшой площадью.

Однако, в такой схеме есть несколько существенных недостатков: при одновременном использовании нескольких подключённых точек потребления воды, может возникнуть существенное падение давления. Это приводит к слабому напору воды.

Кроме того, наличие множества соединений существенно усложняют проведение ремонта и профилактических работ, и делает невозможным контроль расхода воды по отдельным подключённым устройствам.

Если требуется установить и подключить стиральную машину, то обязательно стоит проверять рабочее давление в трубах, так как в противном случае она не будет стабильно работать и велик риск выхода её из строя.

Комбинированная

Предполагает совмещение открытой и закрытой прокладки водопровода. Способ достаточно гибкий, так как позволяет сделать скрытый монтаж труб в местах, где ещё нет облицовки, а в остальных – наружный.

Проектировщик может, где необходимо, спрятать коммуникации, а в местах подключения сантехники – вывести их наружу.

СП 30.13330.2016

Это новейшая версия переработанного и актуализированного СНиП 2.04.01-85, приведенная в соответствие состоянию нынешнего рынка сантехнического оборудования.

Давайте изучим наиболее важные пункты свода правил.

Состав как холодной, так и горячей воды в хозяйственно-питьевом водопроводе должен соответствовать гигиеническим нормам СанПиН 2.1.4.2496 и 2.1.4.1074;

Нормы содержания примесей в питьевой воде

  • Для приготовления горячей воды следует использовать индивидуальные теплогенераторы (газовые колонки, котлы, солнечные коллекторы, электрические бойлеры и т.д.) и теплообменники тепловых пунктов. Прямой отбор теплоносителя из теплотрассы, типичный для большинства зданий советской постройки, возможен, но нежелателен;
  • Напор воды на уровне нижнего сантехнического прибора не может превышать 45 метров (что соответствует давлению 4,5 кгс/см2). Если дом возводится в районе со сложившейся застройкой, допустимо повышение напора до 60 метров;

Коттедж запитан от общего с многоэтажками магистрального водопровода

Если расчетное давление водосети превышает нормативные значения, вводы водоснабжения в квартиры и коттеджи комплектуются регуляторами (редукторами) давления.

Разобранный поршневой редуктор

Система ХВС

При прокладке стояков и розливов системы ХВС по помещениям с высокой влажностью, нишам, тоннелям и шахтам их нужно изолировать для предотвращения конденсации влаги на поверхности труб.

Изоляция уменьшает образование конденсата

Система ГВС

СП предписывает проектировать системы горячего водоснабжения преимущественно с непрерывной циркуляцией воды. Циркуляция обеспечивает стабильную температуру на всех сантехнических приборах (в том числе наиболее удаленных от теплового пункта), мгновенную подачу горячей воды при ее расходе (в тупиковых системах до нагрева вам приходится сливать содержимое стояка и розлива), а также работу водяных полотенцесушителей.

Полотенцесушители можно подключать к подающим и рециркуляционным стоякам ГВС, но лишь при условии, что прибор комплектуется байпасом и отсекающими кранами.

Схема подключения прибора к стояку подачи ГВС

Подключать водоразборную арматуру можно только к подающим стоякам.

Розливы и стояки ГВС надо изолировать для снижения теплопотерь и обеспечения нормативной температуры воды. Изоляция подводок не требуется.

Прокладка

Горизонтальная разводка водоснабжения частного дома и многоквартирного здания может быть выполнена по техническому подвалу, техэтажу или чердаку. Допускается прокладка розливов в полу первого этажа при устройстве съемного настила.

Резьбовые соединения на металлических трубах нельзя монтировать скрыто. Единственное исключение — уголки или водорозетки настенного смесителя.

Уголки под смеситель — единственные резьбовые фитинги, для которых допустим скрытый монтаж

При совместной прокладке воды и канализации, последняя разводится снизу. При совместной прокладке труб холодной и горячей воды, горячая монтируется сверху.

Горячие трубы обычно разводят над холодными

Розливы нужно прокладывать с постоянным уклоном. Его минимально допустимое значение — 0,001 (миллиметр на погонный метр).

В нижних точках розлива должны быть предусмотрены сбросники, позволяющие полностью осушить трубопровод для ремонтных работ или для предотвращения разморозки.

Сбросники позволяют полностью слить воду из розлива

В верхних точках кольцующих перемычек системы ГВС нужны воздухоотводчики (автоматические, краны Маевского или обычные водоразборные краны).

Арматура и трубы

  • Все оборудование для водоснабжения должно обладать гигиеническими сертификатами;
  • Фитинги и трубы должны служить как минимум полвека на ХВС и четверть века на ГВС;

Накипь в стальной трубе ГВС

  • Запорная и регулирующая арматура должна перекрывать поток воды плавно, без его резкой остановки с сопутствующим ей гидроударом;
  • Запорной арматурой оборудуются вводы (в том числе в отдельные квартиры), стояки в три этажа и выше, подводки к водонагревателям и бачкам унитазов, а также подводки к поливочным кранам.

Требования к материалам для заделки труб

Материал должен соответствовать ряду критериев:

Требования к материалам для маскировки труб в ванной.

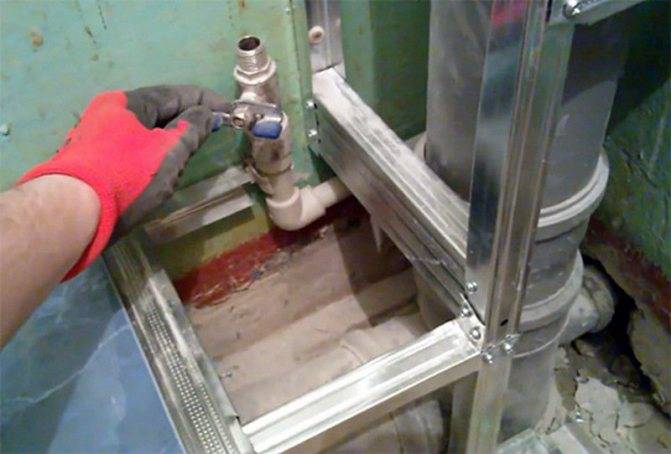

Помещение с ограниченным пространством, поэтому его не загромождают тяжеловесными каркасами. Обшивку закрепляют на легком металлическом профиле или деревянных рейках.
Специфика помещения — в постоянной повышенной влажности. Выбирают материал, который не впитывает воду и не деформируется от нее.
При уборке сложно обойтись без моющих средств с химическими реагентами

Важно, чтобы материал не вступал с ними в реакцию, поверхность сохраняла качество декоративной отделки.

Требованиям отвечают такие современные материалы, как МДФ, пластиковые панели, влагостойкий гипсокартон.

Типы разводки инженерных коммуникаций + видео обзор

Перед началом проектированием разводки полипропиленовых труб в ванной и туалете, нужно ознакомиться с возможными вариантами. Технология в корне меняется, равно и в случаях с металлом и металлопластиком. В любом случае различают два типа монтируемых сантехнических конструкций трубопроводов водяного снабжения.

Разводка последовательного типа

Это самый экономичный способ организовать подачу воды. Технология предполагает протяжку отвода от горячего или холодного стояка к ближайшему потребителю. От него через тройник трубопровод идет к следующему прибору, и так далее до самого дальнего. Система надежна, но такую разводку труб используют там, где нет необходимости подсоединять большое количество точек потребления.

Среди плюсов нужно отметить простоту монтажа, легкость проектирования, малый расход материалов. Разводка будет эффективной в совмещенных санузлах. Но если подсоединить много приборов, и включить их одновременно, напор может упасть настолько, что его будет недостаточно для безопасной эксплуатации, например, стиральной машины. В остальном последовательное подключение эффективно.

Коллекторный тип разводки

При этой схеме предполагается, что магистраль имеет столько же отводов, сколько точек расхода воды будет подключено к стояку. Материалов придется израсходовать больше, процесс монтажа трудоемкий. Но все это перекрывают плюсы, которыми обладает такая разводка труб. При необходимости можно отключить одного потребителя, оставив работать остальные.

Из плюсов, давление распределяется равномерно, даже если включить все краны, бытовую технику, напор останется мощным. Можно отключать ненужную, редко используемую технику, снимать и ремонтировать ее, производить подключение поэтапно. В последнем случае на этапе проектировки нужно запланировать необходимое количество отводов.

Определяем способ монтажа

Практика показывает, что разводку коммуникаций в санузле можно организовать тремя способами.

Способ # 1: Открытый

Предполагает прокладку магистралей поверх стен и пола. Используется при нежелании или невозможности прокладки труб в стенах. Главное достоинство – возможность постоянного контроля за состоянием трубопровода и легкий доступ к нему в случае возникновения аварийной ситуации. Кроме того, стоимость такой конструкции на порядок ниже и монтаж намного проще.

Однако внешний вид трубопровода, смонтированного открытым способом, оставляет желать лучшего. Неэстетичные коммуникации портят интерьер санузла. Поэтому их по возможности стараются замаскировать всевозможными экранами и коробами из гипсокартона или пластика и размещают на самых малозаметных участках помещения.

Кроме того, открытые коммуникации могут быть по неосторожности повреждены. Коммуникации, проложенные открытым способом, имеют не самый эстетичный вид, их по возможности нужно закрывать декоративными элементами

Коммуникации, проложенные открытым способом, имеют не самый эстетичный вид, их по возможности нужно закрывать декоративными элементами

Способ # 2: Закрытый

Трубы и соединения укладываются внутри стен, наружу выводятся только фитинги, к ним подключается сантехническое оборудование. Метод запрещен для использования на несущих стенах, которые нельзя штробить. Закрытый способ монтажа не нарушает оформление комнаты, поскольку инженерные коммуникации скрыты под облицовкой.

Кроме того, по неосторожности повредить такую магистраль невозможно. Однако, процесс монтажа и подготовки к нему намного сложнее, чем при проведении открытой укладки

Согласно строительным нормам элементы системы перед монтажом помещаются в специальную обсадную трубу, после чего укладываются в заранее подготовленные каналы, вырубленные внутри стен. После того, как магистраль будет уложена, стены заделывают и выравнивают, сохраняя плоскость.

Значимым недостатком закрытого монтажа можно считать отсутствие контроля за состоянием труб и необходимость в случае аварии демонтажа облицовки над пришедшим в негодность участком трубопровода.

Отверстия в стене после прокладки труб аккуратно заделываются, плоскость полностью выравнивается под финишную отделку

Способ # 3: Комбинированный

Магистрали укладываются поверх стен, после чего маскируются при помощи коробов или фальш-панелей. Сложность такой отделки заключается в том, чтобы проложить канализационные и водопроводные трубы достаточно близко, что позволит впоследствии закрыть их декором.

Кроме того, нужно хорошо продумать вид отделки, которая должна вписаться в оформление санузла и не загромождать его. Для маскировки труб чаще всего используются профилированные короба из гипсокартона, всевозможные пластиковые декоративные элементы или плитка.
