Ремонт, обслуживание и балансировка системы отопления в частном доме

Когда может потребоваться замена стояков отопления?

Стандартные нормы срока эксплуатации стояков до 25 лет, то есть плановая замена стояков отопления в квартирах и домах выполняется в указанные сроки, но только при отсутствии причин для немедленного ремонта, а это:

1. Выявления протечек на определенном участке магистрали.
2. Образования ржавчины. Это может говорить о том, что есть постоянная утечка воды.
3. Шумовых эффектов при работе системы или вибрации трубопровода. Признаки свидетельствуют об образовании воздушных пробок, которые могут вывести всю магистраль из строя.

Если хозяин жилья заметил признаки, необходимо обратиться в УК (для жильцов квартир) или выполнить ремонт самостоятельно.

О персонале и оборудовании

Насос для опрессовки отопления – классический пример дополнительного оборудования. Его подключают к основному контуру, чтобы контролировать повышаемое давление внутри труб.

Используются так же насосы, с ручными приводами, либо работающие от электричества. Для большинства бытовых задач ручных инструментов достаточно.

Ручные насосы развивают усилие в 25-50 бар. Этого хватает, чтобы проверить герметичность в небольшой пятиэтажке.

Установка для гидравлических испытаний ПРОММАШ ТЕСТ

Смотрите это видео на YouTube

• Благодаря небольшим габаритам оборудования, возможно, его эффективное применение в пределах небольших помещений. Очень удобный вариант не только в эксплуатации личного характера, но и для деятельности профессионалов.
• Доступная цена на оборудование. Ручные прессы всегда славились демократичными ценниками.
• Рабочие параметры с диапазоном, удовлетворяющими потребности отопления среднего и малого класса. Обычной помпы хватает, чтобы нагнать давление, в два и более раз превышающее обычные рабочие показатели.
• Простая конструкция, известная своей высокой надёжностью и длительным эксплуатационным периодом. Насос имеет простую конструкцию, в которой просто нечему ломаться.

Электрические помпы используются для того, чтобы провести гидравлические проверки для крупных схем с большим количеством разветвлений.

Такие механизмы позволяют поддерживать давление, которого невозможно добиться при работе с другими ручными установками. В данном оборудовании обязательно присутствуют самовсасывающие насосы, способные нагнетать большое давление.

Электрические установки, имеют широкие возможности для подключения к трубопроводу отопления. Либо через сливной кран через шланг, либо для этого пользуются краном, через который труба заполняется жидкостью. Разъём для крана Маевского тоже может применяться в подобных подключениях.

У электрических машин есть специальные блоки управления. У них имеется дополнительная защита на случай перегрева. Пользователи сами задают предел для рабочих температур.

Как выполняется гидравлическая балансировка системы отопления

Если система состоит из одной трубы, то данная процедура проходит просто и оперативно. В таком случае используется специальное приспособление, именно балансировочный кран в системе отопления позволяет равномерно и максимально рационально распределить тепло.

Балансировка двухтрубной системы отопления предусматривает дополнительный монтаж балансировочных клапанов, которые нужно установить в месте, где с двух сторон от них будет по 5 метров трубы. Когда клапан устанавливается после циркуляционного насоса, то расстояние до и после клапана должно составлять > 10 м.

Если данное условие будет нарушено, то выполнить точную регулировку будет невозможно по причине интенсивности вихревых потоков.

Чтобы эффективность балансировки была максимальной, рекомендуется сделать ее разделение на отдельные составляющие, которыми могут быть автономные приборы или их группа. На входе отдельных модулей устанавливают балансировочный клапан, позволяющий настраивать работу каждого модуля. Такой подход будет уместен при необходимости получить разный уровень теплоотдачи приборов обогрева в различных помещениях.

Осуществление процедуры балансировки позволяет потреблять минимум энергии и достигать при этом максимум полезности. Данные работы должны осуществляться только силами высококвалифицированных специалистов.

Гидравлическая система, которая подлежала балансировке, экономит энергию до 6 %, защищает окружающую среду от больших объемов выбросов в атмосферу углекислого газа, защищает помещение от шумов и перегревов.

1 Общая информация

Не секрет, что все бытовые и промышленные приборы, которые взаимодействуют с жидкостью, работают по общеизвестному закону гидравлики: все жидкие составы направляются по пути минимального сопротивления. Если рассмотреть отопительную систему, то здесь правило действует следующим образом: теплоноситель устремляется через первый радиатор или ищет кратчайший контур теплого напольного пола.

В связи с этим, отдаленные участки помещения прогреваются намного хуже, что негативно сказывается на общем микроклимате в комнате. Чтобы восстановить равномерное распределение потоков, нужно выполнить комплексную балансировку системы отопления в частном доме. Что касается частоты выполнения процедуры, то здесь нет каких-либо конкретных ограничений. Теоретически, балансировку нужно проводить постоянно, тем более, если в помещении проложена сложная обогревательная система.

На этапе проектирования схемы инженер должен заложить оптимальный расход теплоносителя на каждый элемент отопительного оборудования или контур теплого пола. По завершении монтажных работ, заполнения и опрессовки системы ему нужно отрегулировать подачу тепла, учитывая расчеты проекта.

Следует отметить, что расчет подходящей потребности в тепловых ресурсах делается для наиболее холодных условий. В связи с этим на этапе настройки нужно полностью открыть радиаторные или другие вентили, а котловую установку вывести в максимальный режим работы.

Проводить балансировку системы отопления многоэтажного дома своими руками не рекомендуется. Это может понадобиться только при таких обстоятельствах:

1. 1. Если батареи, которые находятся у котла, прогреваются намного быстрее остальных, что создает неравномерный микроклимат.
2. 2. Если при работе радиатора слышится интенсивный шум, напоминающий журчание протекающей воды.
3. 3. Если трубы, которые замоноличены в стяжку, не дают равномерного прогрева напольного покрытия.
4. 4. Если наладка отопительной разводки проводится самостоятельно.

Основные правила

Без гидравлических испытаний невозможно обеспечить комфортные условия для проживания в доме. Элементы в отопительной системе, спустя определённое время эксплуатации имеют способность изнашиваться. Проверки позволяют избежать появления серьёзных повреждений.

Рассчитывается диаметр фасонных изделий вместе с фитингами. Эффективность работы отопления существенно снижается, если хоть один из элементов расчитан неправильно. Период эксплуатации из-за этого уменьшается в несколько раз.

Сечение труб отопления рассчитывается с использованием следующей формулы.

После данного расчёта становится возможным определение среднего диаметра для одной трубы, входящей в отопительный трубопровод. Данных существенно больше, если расчёты проводятся настоящими профессионалами.

Что такое опрессовка системы отопления

Смотрите это видео на YouTube

Проблемы балансировки контуров отопления

Большинство проблем балансировки вызываются низким качеством проектирования и неправильно выбранной схемой разводки.

Так, например, если для многоэтажного строения применена одноконтурная тройниковая схема – до дальних от стояка батарей на верхнем этаже будет доходить лишь малая толика тепла, а на первом этаже придется жить с открытыми окнами. Если разводка выполнена по однотрубной схеме, то балансировка отопления проводится на каждом этаже. В этом случае потребуется также балансировка стояков между собой.

Но, даже если разбить систему на отдельные контуры для каждого этажа, при большой протяженности трубопроводов тепла может также не хватить для тупиковой ветви дальних комнат.

Такая ситуация разрешается установкой двух или более контуров на этаже. Длину труб в контурах стараются сделать приблизительно равной- так их легче будет балансировать. Это приведет к повышенным затратам на трубы и установку распределительных коллекторов с регулирующей арматурой, но быстро окупится за счет экономии энергоресурсов.

Монтаж систем отопления

Монтаж отопления в Москве загородного дома, равно как и монтаж системы отопления многоэтажного здания, требует профессионального подхода. Такая работа, в том числе и замена радиатора отопления, выполняется каждый день компанией Чистим, специалисты которой знают все тонкости проекта.

Наша компания поможет монтировать, реконструировать, демонтировать и отремонтировать все виды отопительных систем:

• Водяное отопление частный дом;
• Газовое отопление;
• Обогрев дома при использовании специальных электрических нагревательных приборов.

Более детально читайте в подразделе «Монтаж систем отопления».

4 Регулировка радиаторной сети

Для этого нужно прогреть теплоноситель до нужной температуры, а затем срочно открыть все клапаны. Если на мониторе не отображается текущая температура теплоносителя, ее нужно определить своими руками, приложив термометр к металлическому патрубку на выходе.

Дальше нужно замерить температуру первого радиатора в двух точках — возле подающего и обратного контура. При наличии разницы в пределах 10 градусов Цельсия необходимости проводить балансировку нет. Затем действие осуществляется со всеми остальными приборами

На этом этапе инженеру важно записывать все показания, чтобы потом отталкиваться от них при настройке каждой ветви отопления

При разнице температуры больше двух градусов на подаче первого и последнего радиатора достаточно прикрыть вентили двух первых батарей на 0,5−1 оборот и выполнить повторный замер. Если показатели разницы варьируются в диапазоне 3−7 градусов, краны регулировки первых элементов нужно закрыть на 50−70%, а средних — на 30−40%. Что касается последних кранов, то их лучше оставить в прежнем положении.

Процедура настройки проводится до тех пор, пока требуемый сбалансированный режим прогрева не будет достигнут. Но нельзя слишком увлекаться, закручивая краны очень туго. Подобный подход не позволит достичь высокой экономии ресурсов, а лишь усугубит проблему неравномерного прогревания элементов отопительной системы.

Методы балансировки

наиболее распространены следующие способы балансировки систем отопления:

• по расходу теплоносителя;
• по балансу температур.

По расходу теплоносителя

Это более точный и эффективный способ. Для него потребуется проект трубопроводной системы и оценочный расчет расхода жидкости в каждом ее сегменте. Приблизительный оценочный расчет можно выполнить самостоятельно, для более точного потребуются услуги инженера- теплотехника. На каждом сегменте должна быть смонтирован балансировочный клапан.

Работают с устройством в следующей последовательности:

• клапанами- партнерами вся система отопления разбивается на отдельные участки;
• проводятся замеры через балансировочные клапаны в каждом модуле, определяется фактический расход теплоносителя на участке;
• полученные данные сравниваются с расчетными значениями расхода для данного сегмента;
• проводится регулировка клапанов и повторная серия измерений.

Если доступен ПК с установленной программой, то задача предварительного расчета упрощается:

• данные измерений передаются на ПК, где строится тепловая и гидравлическая модель системы;
• программа выполняет балансировку, выдавая рекомендации по установке каждого клапана;

Далее мощность котла устанавливается равной расчетному значению.

Для балансировки системы отопления мощность котла устанавливается равной расчетному значению

На современном рынке предлагаются также балансировочные модули со встроенным измерителем расхода, позволяющие выполнять грубую настройку расхода жидкости без применения дорогостоящего измерительного устройства. Для неотопительных систем в небольших зданиях такой точности вполне достаточно.

После выполнения балансировки каждый теплообменник (или сегмент сети) будет получать и отдавать в помещение строго определенное количество тепловой энергии, не зависящее от расстояния между радиатором и котлом, этажа и других факторов. Преимуществами гидравлическая балансировки системы отопления являются:

• высокая точность настройки параметров системы;
• возможность сэкономить до 10% энергоресурсов по сравнению с несбалансированной системой;
• устранение шумов потока в ближних к котлу батареях и трубах.

К недостаткам можно отнести:

• высокая стоимость балансировочных клапанов и универсального измерительного устройства;
• необходимость проектной гидравлической схемы с расчетами значений потока в каждом сегменте.

Для сложных отопительных систем, а тем при балансировке системы отопления многоэтажного дома, это единственный способ повысить эффективность системы отопления.

По температуре

Нередко владелец дома, особенно недавно его приобретший, сталкивается с ситуацией, когда дом прогревается неравномерно, топливо расходуется неэффективно, а никакой документации на систему нет. Отсутствуют и тепловые расчеты.

Наиболее простым выходом в таком случае будет регулировка каждого радиатора по температуре поверхности. На каждый теплообменник придется установить регулировочный вентиль с термостатом. Потребуется также пирометр или электронный контактный термометр для измерения температуры батареи.

Работы по балансировке двухтрубной системы отопления проводятся в следующей последовательности:

• на наиболее удаленном от бойлера теплообменнике вентиль открывают полностью;
• проходя по линии трубы от дальнего радиатора к ближнему, вентиль каждого заворачивают на пропорциональное их числу количество оборотов.
• измеряют температуру на выходе каждого теплообменника;
• двигаясь от дальнего к ближнему, прикручивают или откручивают вентиль таким образом, чтобы его температура стала равна предыдущему;
• между регулировкой и измерением нужно делать паузу в 5-10 минут для стабилизации потока теплоносителя.

Достоинствами температурной балансировки являются

• доступность регулировочной арматуры;
• простота регулировки;
• не нужна гидравлическая схема и точные расчеты.

К недостаткам следует отнести:

• низкая точность регулировки;
• меньшая энергоэффективность
• зависимость температурного режима каждого радиатора от параметров всех остальных;

Такой метод применим для балансировки системы отопления своими руками в небольших постройках.

Способы и последовательность балансировки СО

Провести регулировку можно двумя способами:

• По количеству теплоносителя исходя из расчетных значений по расходу.
• По температуре на каждом отопительном приборе в контуре.

Первый метод применяют, если система отопления выполнена со всеми необходимыми расчетами по расходу теплоносителя на каждом отдельном участке контура. Обычно, такие данные являются неотъемлемой частью проекта. Кроме этого, потребуется наличие регулировочной арматуры на каждом контуре СО и специального прибора для балансировки системы отопления, который подключается к балансировочным вентилям, расположенным на «обратке» каждого контура.

Суть данного способа в определении реального и регулировке необходимого (приближенного к расчетным) расхода теплоносителя.

• Достоинство данного способа: точность.
• Недостатки: сложность реализации и наличие дорогостоящего анализатора.

Второй метод применяют, ели требуемых расчетов для системы отопления произведено не было. Главными приборами, которые будут отвечать за настройку, являются балансировочные краны для системы отопления, которые необходимо будет установить на обратном трубопроводе из каждой батареи. Потребуется поверхностный (можно инфракрасный) термометр, благодаря которому будут производиться замеры температуры поверхностей всех отопительных приборов.

Процесс балансировки СО производится на каждом отопительном приборе каждого контура отдельно. Допустим, в ветке находится ПЯТЬ радиаторов. На самом ближнем (к теплогенератору) отопительном приборе, кран открывается на 1 оборот. На втором – на два и так далее. На последней батарее балансировочный вентиль для системы отопления открывается полностью. Далее производятся замеры температуры на радиаторах, равномерность нагрева которых регулируется поворотами вентилей в ту или другую сторону.

• Достоинства: Простота процесса
• Недостатки: низкая точность балансировки; длительность процедуры замеров температуры благодаря инерционности СО.

Подобная последовательность действий нужна и при балансировке однотрубных СО. Разница лишь в том, что для настройки количества теплоносителя, попадающего в радиаторы, применяются игольчатые вентили.

Существует и третий способ балансировки СО – дроссельными шайбами, установленными либо на подачу, либо на обратку. Шайбы имеют различное проходное сечение, которое рассчитывается для получения расчетного значения расхода теплоносителя. Устанавливаются шайбы во внутреннюю резьбу арматуры.

Выводы. Балансировка необходима для нормального функционирования СО. Делается она после окончания монтажных работ, замены радиаторов и оборудования, изменения конфигурации отопительной системы. Для выполнения настройки требуется специальное оборудование – балансировочные вентили.

Совет: Для максимальной эффективности проведения данных мероприятий, рекомендуется воспользоваться услугами высококвалифицированных специалистов, которые не только выполнят необходимые работы, но и будут нести за них ответственность.

Качественное обустройство отопительной системы не заканчивается монтажом всего необходимого отопительного оборудования – котел, насос, радиатор и т.д. Этого недостаточно для того, чтобы отопление работало эффективно и справлялось с возложенными на него функциями «на ура». Любая система нуждается в грамотной регулировке и настройке, и отопительная не является исключением.

Для того, чтобы вся система работала правильно, ее нужно настроить

Для этого проводится такая процедура, как балансировка. Цель ее – распределить теплоподачу по комнатам так, как необходимо хозяину. Сегодня балансировку можно осуществить, полагаясь только лишь на свои силы, или прибегнув к помощи профессионалов.

Нередко можно встретить одно весьма ошибочное мнение, но достаточно распространенное. Некоторые люди считают, что в балансировке нуждаются только крупные здания, в то время как в частных домах и маленьких строениях она не обязательна. Естественно, это заблуждение. Балансировка является необходимым процессом для всех строений, в которых установлена система отопления, тем более для домов, в которых проживают люди. Если пренебречь ею, то тепло будет направлено на некоторые участки в избыточных количествах, а на других, наоборот, будет ощущаться его недостаток. Основополагающая «миссия» балансировки как раз и заключается в том, чтобы не допустить подобных ситуаций. Вся система – радиаторы, котел и все остальные элементы будут работать как одно целое и равномерно обогревать строение.

Балансировка требуется как для крупных зданий, так и для небольших

Когда производится опрессовка отопления

Испытания на «прочность и плотность» согласно Правилам технической эксплуатации (ПТЭ) тепловых энергоустановок от Министерства энергетики России (п. 9.2.12) проводят в следующих случаях:

• Первичное. В домах коттеджного типа систему испытывают после монтажа перед сдачей в эксплуатацию, диагностические работы проводят до заделки трубопроводов в штробы и заливки теплых полов. Следует отметить, что можно провести повторное гидроиспытание контуров отопления после заделки всех трубопроводов в стены и стяжку — это позволит сохранить дорогостоящие отделочные материалы при обнаружении протечек.
• Периодическое. Гидроиспытания производятся ежегодно по окончании сезона отопления, их целью является предварительная подготовка к эксплуатации тепловых сетей в случае их незапланированного подключения в работу. Перед началом каждого отопительного сезона производится повторная гидравлическая проверка отопительных систем.
• Внеочередное. После проведения ремонта, перед пуском после долгого простоя со сливанием теплового носителя, система нуждается в гидроиспытаниях на герметичность и прочность.

Понятно, что во всех приведенных случаях опрессовка является средством диагностики, позволяющей заранее определить проблемные места и оборудование, которые могут привести к утечке теплоносителя — что значит ремонт и отсутствие обогрева дома в холодное время.

Рис. 3 Пример монтажа систем отопления с водяным контуром теплого пола

Проведение процедуры гидроиспытания технологических трубопроводов

Последующее испытание проводится на финальном этапе уже после полной засыпки траншей и окончания действий на этом участке технологических систем. Предварительное тестирование можно проводить тогда, когда соединения набирают нужную прочность.

Считают, что любой из технологических трубопроводов прошел контроль, если в нем не произошел разрыв, и не нарушилась герметичность. Также, если остались целыми стыки, и не образовались протечки.

По завершении испытания технологических систем, их сразу засыпают землей и выполняют финальное тестирование. Во время данного мероприятия в технологических системах выполняется промывка водой, а проверяемые зоны отсекают от функционирующей системы посредством фланцев или заглушек.

Перед проведением испытания сеть и раструбные стыки заливают водой и выстаивают сутки. Финальное испытание выполняют без предохранительных вентилей и гидрантов. Вместо них ставят заглушки.

Для чего нужны нормы СНиП

Всё эти нормы разрабатывались и используются для того, чтобы избежать техногенных катастроф, в виде взрывов газа, трещин стен, усадки здания, замыкания электрической проводки, обвала стен и потолков и прочего. Что касается непосредственно отопительной системы, то соблюдение норм и правил, изложенных в СНиП 41−01−2003 очень актуально для поддержания температуры и влажности воздуха в помещении, безопасного для здоровья человека.

Допустим, вы хотите установить радиаторы в своей комнате. Существует три способа установки радиаторов: боковое, диагональное, нижнее подключение. Выбрав схему можно приступить к установке, помня все рекомендации СНиП и завода — изготовителя:

Установка радиаторов по нормам предполагает монтаж радиаторов на 100 мм ниже подоконника, чтобы не затруднять доступ теплого воздуха в комнату. Если промежуток будет меньше ¾ глубины радиатора — это затруднит прохождение теплого потока.
Расстояние радиатора отопления от пола 120 мм, оно не должно быть меньше 100 мм, чтобы не затруднять прохождение потока теплого воздуха, а также не затруднять процесс уборки. Если вы сделаете его 150 мм, то увеличится перепад температур по высоте, вверху комнаты это будет заметно.
От стены радиаторы должны отступать как минимум на 20 мм, в противном случае теплоотдача ухудшится, а сверху на батарее будет скапливаться много пыли.

Монтаж отопительных устройств также регламентируется СНиП.

1. Первоначально нужно разметить места под кронштейны, которых должно быть не менее 3.
2. Укрепить кронштейны с помощью дюбелей или цементной смеси.
3. Установить кран Маевского, заглушки, переходники и прочее.
4. Установить радиатор.
5. Соединить радиатор с трубами отопительной системы.
6. Установить автоматический воздухоотводчик.
7. Снять защитную пленку с радиаторов.

Сейчас отопление чаще всего осуществляется системой «водяного контура». При этом нагретая вода циркулирует по трубам, сообщая свою тепловую энергию в помещения. Недопустимы протечки, трубопровод для нормальной работы должен быть полностью герметичен. Опрессовка же специально создает в трубе объем больше нормального.

Когда это производится с помощью воздуха – это называется пневмоопрессовкой.

Когда с помощью воды, то гидроопрессовкой. Последний способ считается более безопасным и поэтому более популярен. По этой причине в качестве бланка приведен пример гидроопрессовки.

При испытаниях рекомендуется не превышать давление внутри трубы более чем 15 мПа. Если речь идет о поднятии давления с помощью воды, то здесь есть ограничения. Максимально возможное давление не должно превышать обычно рабочее более чем на 30%.

В многоэтажных домах прибегают к пневмоопрессовке, если трубы очень старые и есть вероятность затопления. Но тогда возникает уровень риска и все жильцы должны быть уведомлены о проводимых испытаниях.

Процесс работы несложный, но многоэтапный. Алгоритм выглядит так:

• Происходит подготовка необходимых материалов и оборудования.
• Слив жидкости, которая была в отопительной системе ранее.
• Закачивание новой.
• Создание максимально возможного проверочного давления.
• Снятие контрольных замеров через 10 минут.
• Промывка, регулировка отопительной системы до нормальных показателей давления внутри.
• Документальное оформление проведенных работ, формирование отчетов и актов.

Но так список процедур выглядит только в случае, если никаких «тонких мест» в системе отопления нет и, соответственно, герметичность в ней не нарушается. Если же давление быстро падает, не держится, значит, система нуждается в проведении ремонтных работ. В такой ситуации специалист выполняет нужные действия (замена трубы, герметизация соединений, прочистка и пр.), а потом начинает опрессовку с самого начала. Только выдержавшая испытание система отопления бывает допущена к отопительному сезону.

Важный нюанс! Опрессовка должна производиться после чистки и промывки труб. Иначе соляные и другие отложения внутри их могут замаскировать возможные внешние повреждения и прорывы.

Если на внутренней поверхности есть отложения порядка 1 см, то это снижает общую теплоотдачу и КПД на 15 и более процентов от общих показателей. Для документального подтверждения прочистки тоже составляется специальный акт.

Пневматическое испытание

Пневматические испытания являются более ответственными, чем гидравлические, и преследуют цель проверить трубопровод на плотность или на прочность. Давление в трубопроводе создается в результате заполнения его сжатым воздухом или инертным газом, чаще всего азотом. Для проведения испытания к трубопроводу подключают передвижные воздушные компрессоры или другие источники сжатого воздуха или сжатого газа. Подводку сжатого газа выполняют в соответствии с требованиями для временных трубопроводов, находящихся под давлением.
 

Пневматическое испытание на прочность трубопроводов, расположенных в действующих цехах, а также на эстакадах, в каналах и туннелях рядом с действующими трубопроводами, не разрешается.
 

Пневматические испытания на прочность и плотность соединения производят путем опрессовки воздухом на специальном стенде. Целесообразно одновременно испытывать серию фланцев.
 

Пневматические испытания взрывоопасны и поэтому проводятся в отдельных помещениях или в огороженных участках цеха. Воздухопроводы снабжаются предохранительными клапанами и выверенными манометрами.
 

Пневматическое испытание отличается повышенной опасностью, которая возрастает при использовании для испытания природного газа. Тогда, кроме разрушения трубопровода, возможны взрывы и пожары. Разрушение трубопровода при пневматическом испытании происходит с выбросом на значительные расстояния грунта и металла.
 

Пневматическое испытание производят сжатым воздухом при рабочем давлении сосуда. Плотность швов проверяют обмазыванием их мыльным раствором или погружением в воду, если это позволяют габариты сосуда. В местах неплотностей образуются пузыри. В целях безопасности пневматическое испытание производит только после предварительного гидравлического испытания сосуда.
 

Пневматическое испытание производится дважды: предварительное – с присыпкой труб и окончательное-после засыпки траншей. Трубопроводы из чугунных труб можно испытывать пневматическим способам в том случае, если рабочее давление в них не превышает 0 5 МПа ( 5 кгс / см2); при большем рабочем давлении пневматическим способом производится только предварительное испытание, а окончательное испытание – водой.
 

Пневматическое испытание производится дважды: предварительное – с присыпкой труб и окончательное – после засыпки траншей. Трубопроводы из чугунных труб можно испытывать пневматическим способам в том случае, если рабочее давление в них не превышает 0 5 МПа ( 5 кгс / см2); при большем рабочем давлении пневматическим способом производится только предварительное испытание, а окончательное испытание – водой.
 

Пневматическое испытание должно проводиться воздухом или инертным газом и только в светлое время суток.
 

Пневматическое испытание должно проводиться по инструкции, утвержденной главным инженером предприятия, предусматривающей необходимые меры безопасности.
 

График изменения давления при пневматическом испытании. / – подъем давления до 0 ЗрИСП1 Пр. 2 – осмотр трубопровода. 3 – подъем давления Д Рисп. пр.. – стабилизация температуры и давления. 5 – испытание на прочность. 6, 8 – снижение давления. 7 – проверка на герметичность.

Пневматическое испытание выполняют по нескольким схемам в зависимости от применяемого источника воздуха или газа. Источниками природного газа для испытания газопроводов могут служить: месторождения газа; действующие газопроводы, к которым присоединяют строящийся трубопровод – отвод; действующий газопровод, пересекающий строящуюся магистраль или проходящий в непосредственной близости от нее.
 

Пневматическое испытание на плотность после обтяжки фланцев, что сопровождается обмыливаяием сварных и паяных швов, фланцевых соединений сосудов, аппаратов и трубопроводов.
 

Пневматическое испытание производится воздухом или, еще лучше, азотом на давление, равное рабочему, но не менее 1 ати. После наполнения системы газом указанное давление поддерживается в течение 15 – 30 мин. За это время происходит выравнивание температуры стенки трубопровода и температуры газа. Если по истечении 1 ч после отключения газа давление в системе упадет не более чем на 1 %, то система может считаться герметичной.
 

Пневматическое испытание осуществляется воздухом или инертным газом. При этом выдерживается давление, равное 1 25 максимального рабочего давления, но не менее 0 2 МПа для стальных трубопроводов.
 

Неисправности и способы их устранения

Эксплуатируемое водяное отопление также может приносить проблемы. Неисправности, возникающие в обогревателях либо арматуре, можно решить самому, а вот в случае восстановления котельного оборудования, необходим опыт и специальные знания. Такие задачи, лучше решают мастера.

1. Слабая теплоотдача радиаторов

Слабо разогретые радиаторы могут быть по нескольким причинам:

• произошло завоздушивание системы подачи тепла и в результате этого образовались воздушные пробки;
• в результате долгой эксплуатации без обеспечения должного ухода за конструкцией отопления и водоснабжения загородного дома, либо из-за использования не качественного теплоносителя, отопительный прибор мог забиться грязью. Такой радиатор уже не сможет отдавать то тепло, которое может отдавать новый и чистый прибор;
• по причине утечки теплоносителя или его частичного испарения, может упасть давление;
• монтажные работы системы отопления в частном доме произведены с нарушениями;
• и еще одна довольно редкая проблема – кто-то перекрыл кран подачи теплоносителя к радиатору.

Чтобы избавится от завоздушивания системы, необходимо провести его спуск при помощи кранов Маевского. Во время работ с краном, под него нужно подставить мелкую посудину на случай утечки теплоносителя.

В случае если отремонтировать конструкцию не получилось, то стоит промыть систему. Для этого подставляется ведро или тазик, и откручивается пробка. Слив производится до состояния чистой воды. Если это не поможет, придется демонтировать радиатор и осуществлять промывку целиком.

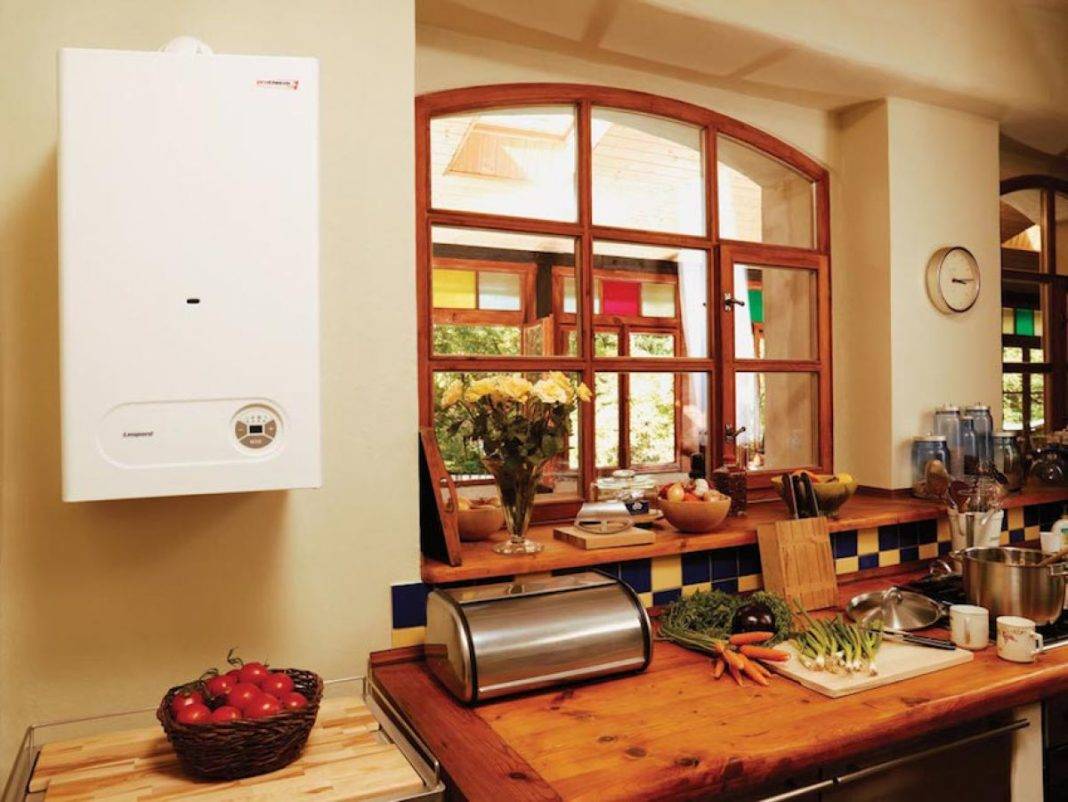

Проблемой давления занимается циркуляционный насос и расширительный бачок. Чтобы создать давление больше, необходимо повернуть кран подачи теплоносителя в систему и по манометру определить, какое количество необходимо. Это типичная проблема для двухконтурных котлов отопления.

1. Недостаточное давление в системе

Если происходят периодические скачки давления в системе, то проблемы могут вызывать следующие причины:

• протечки;
• плохой выход воздуха из системы;
• новые алюминиевые радиаторы проходят обкатку.

Рекомендуем: Когда нужен капитальный ремонт системы отопления многоквартирного дома?

Чтобы найти место протечки, нужно осмотреть всю систему целиком. На таких местах можно обнаружить капли воды или белый налет. Также утечка может быть в котельном оборудовании или циркуляционном насосе. Чтобы проверить бачок на предмет неполадок, необходимо надавить на ниппель. Если появится вода, то следует позаботиться о замене мембраны.

Схематическое изображение системы отопления в частном доме

Довольно частой причиной может служить не по правилам заполненная система отопления, теплоносителем. Следует спускать воздух во время проведения первых работ с запуском системы и аварийной блокировки работы системы. Последующая циркуляция жидкости вызовет спад давления. В таких случаях необходимо сбросить воду на самом дальнем радиаторе не забыв включить кран подачи воды в систему.

1. Циркуляция отсутствует

Добиться движения жидкости по отопительной системе можно двумя методами при помощи насоса или конвекционным способом. В случае отсутствия циркуляции, радиаторы не будут греться. Причинами этого могут быть загрязнение труб и неисправность насоса.
