Как сделать ремонт теплому полу, советы специалистов

↑ Методы устранения проблем

Если вы определили причину плохой работы теплого пола, то осталось дел за малым — устранить ее. Порой намного сложнее обнаружить, почему пол отказывается работать, тогда как ремонт теплого электрического пола особой сложности не представляет. Итак, пробуем отремонтировать теплый пол своими руками.

Замена поврежденного участка трубы сложностей не представляет

Если вы случайно повредили кабель, необходимо демонтировать непригодный участок и наложить на кабель муфту. Если вышел из строя датчик, то устранить поломку еще проще — достаточно заменить прибор, помещенный в гофрированную трубку. Учтите, датчик должен помещаться в трубку глубоко, т.е. доходить до конца. Нередко при нарушении технологии монтажа датчик температуры оказывается замурованным в стяжку без трубки. Тогда вместо него допускается установка индикатора температуры воздуха.

Не работает датчик включения на терморегуляторе? Проверьте наличие напряжения на выводах. Если напряжение отсутствует, то проблема может заключаться в плохих контактах — осмотрите соединения и затяните фиксирующие винты.

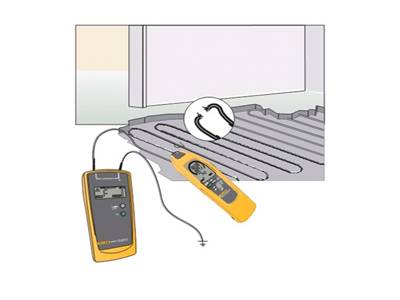

Место обрыва определяют с помощью генератора

Место обрыва греющего кабеля определяют с помощью высоковольтного генератора или аудио-детектора, схожего по принципу работы с металлоискателем. Иногда с этой целью используют термопластины, но только в том случае, если между жилами имеется токопроводящая дорожка. После того, как проблемная область найдена, можно приступать к ремонту.

Аккуратно освободите часть греющего кабеля, оборванные жилы соедините посредством гильз необходимого диаметра, которые зажимаются пресс-клещами. Область соединения заизолируйте с помощью строительного фена и термоусадочной муфты, которая, остывая, герметизирует поврежденную область.

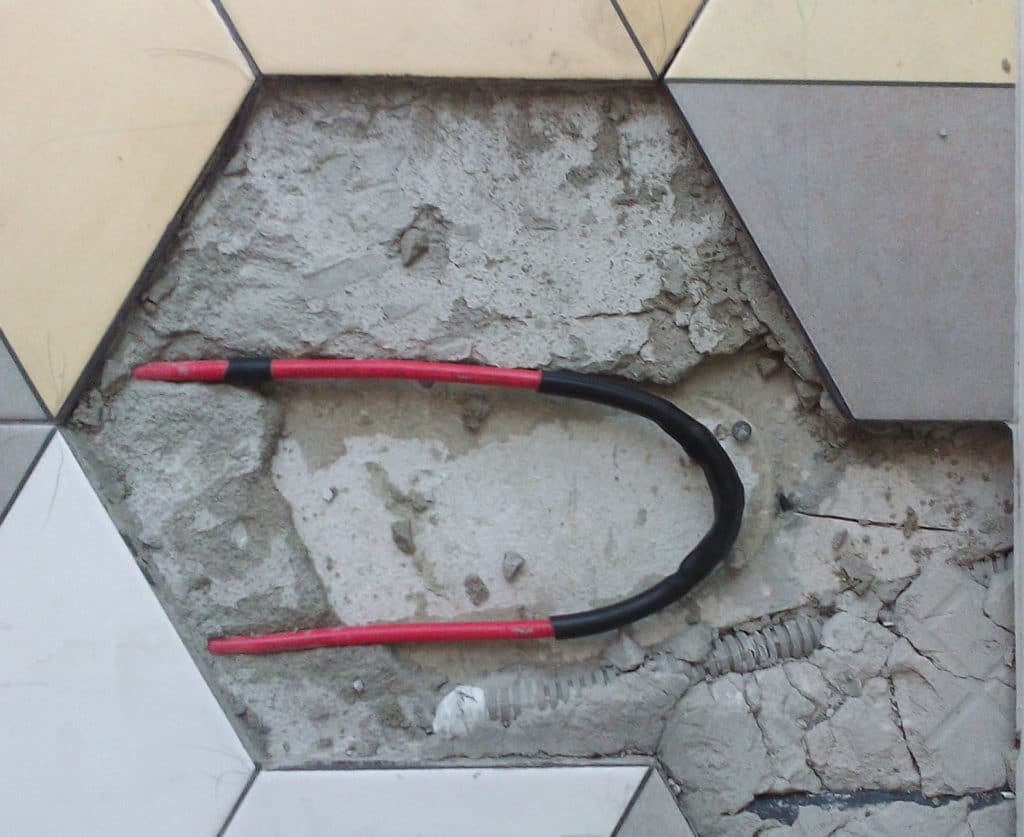

Термоусадочная муфта

Главная профилактика возможных неполадок — правильный монтаж теплого пола и соблюдение всех технологических инструкций. Если все же проблем избежать не удалось, то ремонт требует максимально ответственного отношения, ведь от этого зависит то, как долго теплый пол будет дарить комфорт и уют вашему дому.

Теплый пол — уют и комфорт в вашем доме

Виды полов с подогревом

Полы с подогревом образно говоря разделяют на 3 группы в зависимости от применяемых теплопередающих компонентов:

Гидравлический теплый пол передает тепло конкретно поверхности из бетона от металлополимерных труб, в середине которых течет горячий тепловой носитель. Чтобы система функционировала, гидроконтур подсоединяют к магистральному отоплению или подогревают тепловой носитель с помощью котла.

Гидравлический теплый пол

В электрической системе в роли элемента нагрева выступает отделенный провод, укладываемый по заданной схеме на нагреваемую поверхность. Это может быть и длинномерное изделие, и уже готовые маты, в которых провод с самого начала уложен с некоторым шагом. Для поддержки необходимого температурного эксплуатационного режима система оборудуется терморегулятором.

Инфракрасные модели относятся к числу прогрессивных. Их разрешается класть фактически под различные варианты покрытия пола

. По мнению докторов, создаваемое инфракрасное излучение оказывает хорошее действие на человеческое здоровье.

Внимание! У практически всех видов пола с подогревом собственные специфики. Причины отказа в каждом определенном случае монтируются индивидуально в зависимости от рабочего принципа системы

Откуда берутся утечки в системе отопления

Самая распространенная причина появления течей в металлических трубах — это коррозия. Сталь, даже обработанная специальными покрытиями, ржавеет. Различается только скорость процесса. Она зависит от условий эксплуатации каждой конкретной системы.

На металл воздействуют перепады температур, влага, гидравлические удары. Примеси в теплоносителе могут содержать агрессивные химические вещества, абразивы, которые ускоряют коррозию. Места, где элементы системы ржавеют быстрее всего, начинают протекать. Как правило, это соединения, стыки, швы.

Полимерные материалы не ржавеют, но это вовсе не означает, что они не протекают. Рано или поздно могут потечь и металлопластиковые трубы. Чаще всего подобное случается, если они неправильно подобраны. Некоторые владельцы домов экономят и покупают водопроводные трубы для холодной воды. Это большая ошибка, т.к. приводит к деформациям, прорывам в системе.

Нередко страдают владельцы домов, которые для отопления выбирают некачественные изделия. Дешевые полимерные трубы вздуваются, лопаются, текут. Если такое происходит, приходится менять поврежденные отрезки. Мнимая экономия оборачивается дополнительными затратами денег, сил и нервов.

Меньше всего подвержены риску протечек металлопластиковые трубы, которые специально предназначены для отопительных систем. Они рассчитаны на высокую температуру теплоносителя, не деформируются и способны прослужить несколько десятилетий.

Укладка греющего водяного пола в стяжку

Работы начинаются с определения места установки коллектора, который чаще всего «прячется» в специальный шкаф. Его обычно монтируют в стену. Устройство должно быть размещено так, чтобы протяженность труб от каждой из обогреваемых комнат была приблизительно одинаковой. Можно приблизить коллектор к наиболее крупным контурам. Главное, чтобы он был установлен выше уровня теплого пола, без отвода труб вверх, иначе возможны проблемы в системе отвода воздуха.

Следующий этап – разметка подготовленного основания с учетом разделения на секторы площадью 40 кв. м. Затем укладывается теплоизоляционный слой и демпферная лента. Далее укладывается арматурная сетка, на которую впоследствии будут крепиться трубы. Если в качестве теплоизоляции выбраны специальные маты, сетка не понадобится. Можно приступать к раскладке трубопровода. Она может осуществляться разными способами: змейкой, спиралью, петлями и т.д. Шаг укладки варьируется в пределах от 10 до 40 см, а расстояние от стены до ближайшей трубы не может быть меньше 8 см.

Трубы закрепляются к арматурной сетки с помощью пластиковых хомутиков

Важно не пережать деталь, она должна находиться как бы в свободной петле, иначе под воздействием тепла труба расширится и на участке тугого прижатия может деформироваться. Крепежные хомуты устанавливаются с шагом в 1 м

Работать с трубой необходимо очень аккуратно. Чаще всего она поставляется в виде бухты. Вытягивать ее оттуда по виткам недопустимо. Следует постепенно, по мере ее укладки, разматывать трубу, размещая и закрепляя элемент на полу.

Существует несколько вариантов укладки труб для теплого пола. Самые распространенные: спираль, змейка, петли, двойная улитка

Повороты детали выполняются очень осторожно с соблюдением требований к минимальному радиусу изгиба. Обычно он составляет около пяти диаметров трубы

Если пережать изделие образуется белесый участок-залом. Он свидетельствует о резком растяжении фрагмента и утрате им своих прочностных характеристик, что ведет к повышенному риску разрыва трубы. Укладывать деталь с таким дефектом в систему теплого пола не рекомендуется. Следует заменить поврежденный фрагмент, что ведет к появлению лишних стыков в трубопроводе, а это так же нежелательно.

Уложенные трубы необходимо подключить к коллектору. Для этого используют специальные обжимные фитинги или евроконусные системы. Начало трубы каждого отопительного контура соединяется с подающим выходом коллектором, таким образом, количество выходов и контуров должно совпадать. Окончание трубопровода подключается к возвратному коллектору. Если труба проложена около деформационного шва, на нее нужно надеть гофрированную трубку.

По окончанию установки в обязательном порядке проводится проверка системы. Для этого в трубопровод заливается вода, подается давление величиной 5-6 бар в течение суток. После чего проводится внимательный осмотр на предмет выявления возможных расширений на трубах или протечек. Подробнее на видео:

Если контрольный запуск прошел удачно, приступают к заливке стяжки. Она должна проводиться только при наполненных водой трубах с рабочим давлением в них. После заливки стяжка полностью просохнет не раньше чем через 28 дней. По истечению этого времени можно начинать работы по монтажу напольного покрытия.

Прежде, чем начать заливку стяжки, трубы крепят к армирующей сетке с помощью специальных пластиковых хомутиков, которые предотвращают сдвигание элементов

Есть некоторые нюансы, касающиеся формирования стяжки над водяными теплыми полами. Они зависят от вида напольного покрытия, которое будет уложено поверх нее. Если планируется монтаж плитки, стяжка должна быть высотой 3-5 см или распределение труб иметь промежутки порядка 10-15 см. Иначе согласно принципу распределения тепла есть опасность появления «тепловой зебры», которая может отчетливо ощущаться стопой. А вот под ламинат или линолеум лучше уложить более тонкую стяжку. В этом случае чтобы укрепить сооружение, поверх теплого пола укладывают еще одну армирующую сетку, которая к тому же уменьшит тепловой путь к поверхности покрытия.

Рекомендаций как самому сделать теплые водяные полы можно найти множество. Однако нужно четко понимать, что это сложное и ответственное мероприятие. Уложенный в стяжку трубопровод практически не подлежит ремонту и если на этом этапе выявятся ошибки монтажа или проектирования, исправить их будет крайне сложно. Именно поэтому к работе следует подходить очень ответственно, тогда новый пол с подогревом будет только радовать своим долгим и эффективным функционированием.

Повреждение кабеля

Это одна из частых поломок. Определить ее можно по тому, что после включения электрических полов они не дают тепловой энергии. Но дополнительно нужно убедиться в работоспособности провода. Для этого понадобится такой прибор, как мультиметр – он поможет измерить сопротивление кабеля.

Ремонт кабеля придется проводить, если обнаруженное значение отличается от номинального более чем на 5%. Если подобная разница имеется, следует искать место обрыва. В этом случае понадобится прибор для поиска разрыва электроцепи в стене. Как только этот участок удалось обнаружить, можно приступать к ремонту.


Поврежденный кабель, и что с ним делать

Последовательность работ по ремонту :

  • Демонтировать напольное покрытие.
  • Удалить бетонную стяжку, если она имеется.
  • Провода на участке разрыва соединить между собой при помощи медной гильзы. Обязательно изолировать ТУТ – эта трубка из полимера усаживается в процессе нагрева.
  • Проверить, функционирует ли «теплый пол».

Отремонтировать такой участок можно, но также нужно узнать, что приводит к разрыву. Причины:

Разрез, просверливание, распил в процессе ремонта – это приводит к тому, что кабель деформируется и выходит из строя.
Неосторожность при монтаже кабеля – по нему ходили в обуви, плохо закрепили, перекрутили.

Ремонт датчика и терморегулятора

Если после проверки контактов прибор работает неправильно, требуется произвести его замену. Ремонт теплых полов в этом случае потребует приобрести новый датчик или терморегулятор. Самостоятельно устранить неисправности электроники не получится.

Неисправный датчик (определяется замером сопротивления) извлекается из гофротрубы. Приобретать новый прибор нужно такого же типа, как был установлен ранее. Если датчик был замурован в стяжку (нарушение технологии монтажа), хозяева могут установить другой термостат, который будет реагировать на колебания температуры воздуха.

Если из строя вышел сам регулятор, придется обратиться в сервисный центр (если действует гарантия) или приобрести новое устройство.

Рассмотрев, как происходит ремонт теплых полов, можно устранить причину неисправности самостоятельно. Следование всем предписаниям инструкции позволит избежать неприятностей в будущем.

Кабельный подвид электрического «теплого пола»

Применяя для такого вида электрического «теплого пола» обычный кабель, который используется в обиходе для осветительных приборов и розеток, есть потребность рассчитывать сечение проводника. Помимо этого устанавливается подходящий автоматический выключатель, для снижения или недопущения чрезмерного нагрева кабеля. В противном случае проводники перегреются и, рассохнувшись, просто осыплются, вызвав .

Монтаж кабельного пола

Производители «теплых полов» позаботились, чтобы этого не случилось, и использовали для электрической системы такого подвида специальный кабель в тефлоновом изолировании.

Перед тем как произвести укладку нагревательного кабеля под стяжку, нужно уровнять сам пол, чтобы теплоотдача была равномерной. Сам кабель тоже должен быть замоноличенным, для не допущения пустот и сильного перегрева. Если этого не сделать, система быстро придет в негодность, а провести без повреждения покрытия не получится.

Также если вы обнаружили поломку после каких либо ремонтов в доме, то проверьте, не поврежден ли кабель при использовании различных инструментов. Его нечаянно можно просверлить или пробить. Обнаружив место возникновения дефекта кабеля, нужно приступить к его устранению своими руками посредством обычной замены.

Основные причины неисправности и способы их устранения

Неисправности электрокабеля в основном связаны с обслуживанием регулирующего оборудования. Мало какой производитель расходников хочет приобрести плохую репутацию. На рынке теплового оборудования мнение специалистов играет большую роль, поскольку львиную долю прибыли фирмам делают именно специалисты. Поэтому чаще всего ломаются датчики температуры или терморегуляторы. Но при неправильном монтаже или плохом качестве кабеля, могут возникать проблемы и сн им. Тем не менее, в первую очередь проверяется регулирующее оборудование.

Датчик температуры

Датчик температуры это электронный термометр, который измеряет температуру в помещении или температуру кабеля. Как ни странно, чаще всего используется модель с регулированием температуры кабеля. Этот вариант немного хуже, зато меньше вероятность повреждения датчика.

Нужно принять тот факт, что датчик температуры не ремонтопригоден. Если вы уверены в том, что сломался именно он, то просто замените датчик на новый. Как правило термометр монтируется в специальную трубку. Извлечь и заменить устройство можно без вскрытия пола.

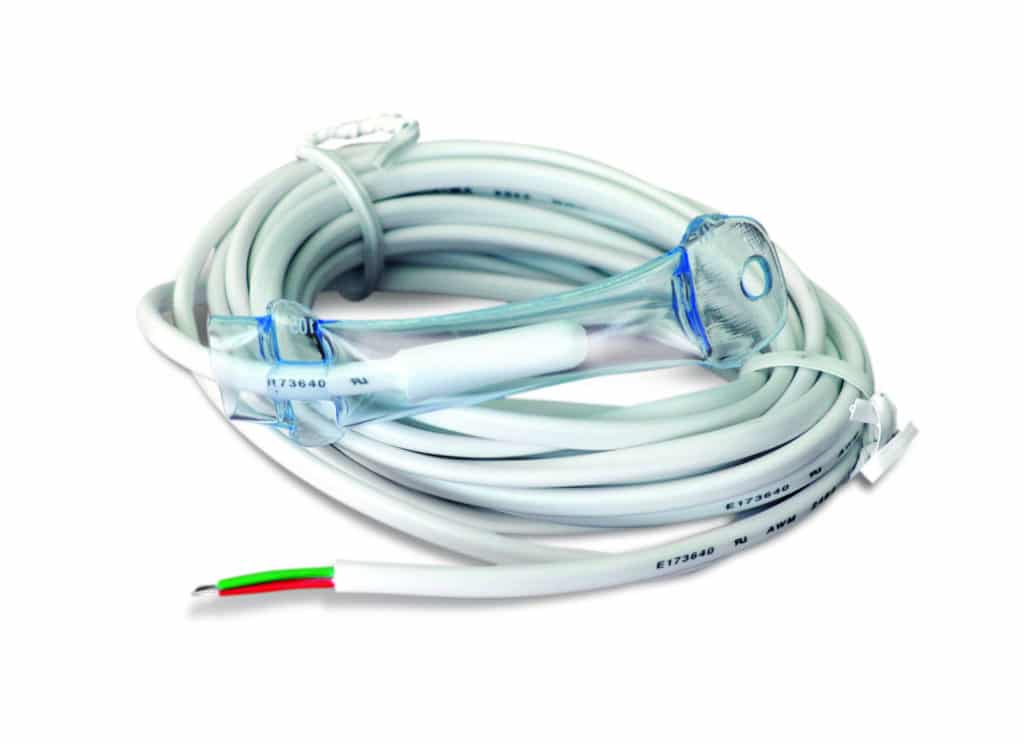

Термодатчик теплого пола

Терморегулятор

Терморегулятор предназначен для того, чтобы ограничивать течение тока по кабелю в моменты превышения температуры. Есть 4 варианта взаимодействия терморегулятора:

  • Регулирование температуры нагрева кабеля
  • Регулирование температуры нагрева воздуха в помещении
  • Регулирование включения и выключения кабеля в определенное время суток.
  • Регулирование нагрева кабеля или воздуха в помещении в зависимости от времени суток.

По способу исполнения выделяют механические и электрические терморегуляторы. Механические терморегуляторы состоят из верньера, шкалы и кнопки. Верньер представляет собой мембрану, которая при достижении определенной температуры выгибается и перекрывает поступление электричества в систему теплого пола.

Электрический терморегулятор

Электрический терморегулятор представляет собой микросхему с программой, автоматически определяющий момент включения или отключения нагрева. Механику отремонтировать возможно, тогда как восстановление электронных систем задача для опытного специалиста. При этом куда проще купить новое устройство.

Чтобы понять, работает терморегулятор или нет, нужно просто снять его и подключить теплый пол к сети. Если все работает, значит дело действительно в терморегуляторе. Если нет – виноват датчик или термокабель.

Шкалу и кнопку механического устройства можно промыть в спиртовом растворе. Если этот метод не поможет, то нежно менять устройство целиком или попробовать поменять мембрану. Но, если промывание не помогло, лучше все же заменить прибор целиком, чтобы не испортить всю систему непрофессиональным вмешательством.

С помощью тепловизора находят место с температурой, отличающейся от общего температурного фона

Нагревательный кабель

Нагревательный кабель наиболее сложная поломка. Для того, чтобы определить место пробоя кабеля нужно определенное оборудование:

  • Гильза и термоусадка, для того, чтобы закрыть место пробоя.
  • Подключение к сети. Вместо бытовой электрической сети, профессионалы рекомендуют использовать генератор, чтобы не перегружать систему..
  • Тепловизор, для определения места пробоя.

С помощью тепловизора находится место с температурой, отличающейся от общего температурного фона. После этого вскрывается напольное покрытие над этой точкой. Выполняется повторная проверка.

На место пробоя надевается гильза и изолируется с помощью термоусадки. Запускается генератор, выполняется повторная проверка, после которой можно заделать чистовое напольное покрытие.

Над поврежденным участком кабеля вскрывают напольное покрытие

Инфракрасное покрытие

Инфракрасные пленочные полы являются самым модернизированным способом обогрева. Однако при их монтаже тоже могут возникнуть определенные нюансы.

Подключение системы к сети осуществляется проводами, прикрепленными к медной шине, идущей по всему краю пленки. Они соединяются при помощи зажимов. При недостаточном контакте происходит окисление металла. Постепенно цепь обрывается, и пол может переставать греться. Для исправления ситуации контакт необходимо заменить и надежно закрепить.

Необходимо тщательно закреплять контакты, чтобы избежать их окисления

  • Пленочные полы регулируют степень нагрева при помощи терморегулятора. Соответственно выход его из строя приводит к неправильной работе полов. Это легко ремонтируемый узел.
  • При ухудшении качества отопления проверка теплого пола производится измерением потребляемым устройством тока. Отклонение от заданного в паспорте более 10% свидетельствует о поломке нагревательных элементов. Поломанную ленту можно только заменить. Временно можно добавить температуру нагрева оставшихся элементов при помощи терморегулятора. Однако это временная мера.

Существует ряд причин поломки, присущих всем видам полов:

  • Изначально необходимо проверить правильность подключения теплого пола непосредственно к сети. Только убедившись в наличии входного напряжения можно дальше искать поломку.
  • Основной причиной теплопотерь является маленький слой или полное отсутствие теплоизоляции. Тепло уходит вниз (греет соседей или землю), а не греет пол. Необходимо при монтаже учитывать условия работы полов.
  • Измерив сопротивление теплого пола, можно легко посчитать его мощность. Сравнив расчетную величину с паспортной, можно с уверенностью сказать о наличии коротких замыканий и повреждений изоляции (мощность больше паспортной) или обрывах кабеля (мощность меньше).

Теплый пол считается низкотемпературным обогревателем. Максимальная температура поверхности составляет 30°С. При более высокой температуре может испортиться напольное покрытие (ламинат, паркет).

При использовании двух датчиков тепла нагревание в комнате происходит эффективнее

Видео

Если вновь установленный теплый пол не функционирует или плохо греет, необходимо разобраться с причинами поломки, затем отремонтировать их самостоятельно или с помощью специалистов. Тогда в любые холода в доме будет тепло и уют.

Разновидности электрических теплых полов

В зависимости от примененного нагревателя, полы с электрическим обогревом делят на 2 категории: с элементом нагрева в виде кабеля и с инфракрасным.

По способу производства их делят на 4 типа:

  1. Нагревательный кабель. Он может быть одно- 2-жильным в том числе и саморегулирующимся.
  2. Нагревательные маты. Представляет собой кабель на монтажной сетке.
  3. Пленочный. Полимерные гибкие полотна со встроенным инфракрасным нагревательным элементом.
  4. Стержневой. Состоит из последовательно соединенных карбоновых стержней.

Рассчитывают теплый электрический пол, исходя из размеров свободной от обстановки части помещения. Под мебелью прокладывать нагревательные элементы не рекомендуют из-за превышения нагрузки на систему в указанных участках. Мощность пола выбирают из соображений 0, 1 кВт/м² в среднем. Для разных помещений этот показатель отличается.

Электрические полы нельзя назвать экономными в эксплуатации. За расход электроэнергии придется платить, но в устройстве они значительно проще водяных

Для устройства электрополов в продаже имеется широкий ассортимент систем, которые нужно просто уложить и подключить к питанию и регулирующим устройствам

В отличие от водяных теплых полов, сооружение которых допускается только в частных домах, электрополы можно устроить в квартирах многоэтажек, в офисах и других присутственных местах

Стяжка над электрическим напольным обогревом намного меньше, чем над водяным полом. Прогрев помещения происходит быстрее

Устройство инфракрасного пола вообще не требует стяжки. Ламинат, например, можно класть сразу после организации напольной системы

Значительно быстрее и удобней выполняется укладка кабеля, если он встроен в армирующую полимерную подложку, вместе с которой формирует так называемый мат

Просто и предельно оперативно производится устройство инфракрасного пола, сооружением которого может заняться исполнитель без опыта

Важно перед началом работы рассчитать шаг, с которым затем будет выкладываться кабель. Для этого находят частное от деления площади, запланированной под укладку системы обогрева в м², умноженной на 100 и разделенной на длину секции в м, взятую из паспорта. Если кроме теплого пола в доме нет альтернативного источника тепла, площадь, занятая системой, должна составлять минимум 70% от площади помещения в целом


Если кроме теплого пола в доме нет альтернативного источника тепла, площадь, занятая системой, должна составлять минимум 70% от площади помещения в целом

Пример ремонта терморегулятора с обгоревшими контактами

Перестал греть теплый пол. Подключение нагревательных элементов непосредственно к сети 220 В показало, что они исправны, пол стал теплым.

Следовательно, неисправность скрыта в терморегуляторе. Дополнительным признаком неисправности терморегулятора было заклинивание движка выключателя. Пришлось заняться его ремонтом.

Чтобы разобрать терморегулятор EASTEC RTC70.26 нужно снять ручку установки температуры, поддев ее лезвием плоской отвертки, отвинтить один саморез и снять лицевую панель.

Внешний осмотр печатной платы и клемм сразу позволил определить причину поломки. При установке терморегулятора после монтажа теплого пола сетевые провода были недостаточно зажаты винтами в отверстиях клемм.

В результате из-за большого сопротивления в месте контактов стало выделяться дополнительное тепло, что и привело к обгоранию проводов и контактов. Припой в месте пайки выводов сетевых клемм из-за сильного нагрева окислился и потемнел.

Для определения причины отказа выключателя пришлось его разобрать. Для этого лезвием ножа были по очереди отведены в сторону боковые стенки корпуса выключателя, как показано на фотографии.

Осмотр внутренностей выключателя не выявил неисправности. Контакты не были окислены, пластмасса не деформирована.

Причина отказа выключателя оказалась в деформации от нагрева пластмассовой трубки, удерживающей подпружиненный толкатель подвижного контакта. В выключателе было задействовано только размыкание одного провода. Клавиша была симметричной, и поэтому удалось выключатель отремонтировать, установив толкатель в уцелевшую трубку.

Окисленные отверстия клемм были зачищены до блеска с помощью круглого надфиля. Места припайки клемм к печатной плате были пропаяны припоем.

Еще в терморегуляторе оказалась треснутой планка крепления его в коробке. Владелец пытался детали склеить суперклеем, но трещина появилась снова.

Самым надежным способом соединения треснувшей пластмассы является ее армирование металлической проволокой. Для этого из канцелярской скрепки была выгнута фигура, показанная на фотографии.

Далее с помощью электрического паяльника проволока была вплавлена в тело пластмассы. Теперь терморегулятор будет держаться надежно.

Проверка терморегулятора EASTEC RTC70 после ремонта

Осталось проверить работоспособность терморегулятора под нагрузкой. На корпусе его обычно всегда есть электрическая схема подключения.

На схеме видно, что к 1 и 2 контактам подключается питающее напряжение сети. Фазный провод L нужно подключить к 1 выводу, нулевой провод N – ко второму выводу. Для работы терморегулятора не имеет значения, к какому контакту подключен фазный провод, а к какому нулевой. Но с точки зрения техники безопасности – это указание нужно соблюдать.

К 3 и 4 контактам подключается нагрузка (нагревающий элемент теплого пола), а к 6 и 7 – датчик температуры в виде терморезистора. В данной модели термостата его номинал обозначен величиной 10 кОм, что позволяет проверить работоспособность терморегулятора при отсутствии терморезистора.

Для проверки терморегулятора в лабораторных условиях нужно, как показано на фотографии, подключить его к внешним цепям. Подать на него питающее напряжение, подключить нагрузку (подойдет любая лампочка, рассчитанная на напряжение 220 В), и постоянный резистор номиналом 10 кОм.

У меня под рукой не оказалось нужного, поэтому использовал 2 резистора номиналом по 5,1 кОм, соединив их последовательно. Кстати, таким способом можно производить проверку исправности терморезистора без приборов, непосредственно в схеме смонтированного теплого пола.

Ручка регулятора температуры устанавливается в положение меньше 25°С и на терморегулятор подается с помощью шнура с вилкой питающее напряжение. Лампочка светиться не должна.

Далее ручкой устанавливается температура более 25°С, лампочка должна засветиться. При последующей установке менее 25°С должна погаснуть. Если все происходит так, значит, терморегулятор отремонтирован, и можно его снова установить в систему нагрева теплого пола.

Если под рукой не оказалось, что подключить к клеммам нагрузки, то можно и не подключать. Об исправной работе терморегулятора можно будет судить по изменению цвета свечения индикаторного светодиода с красного на зеленый. Но такой способ не позволяет проверить в полной мере исправность силовых цепей.
