Розетки в ванной комнате — требования и установка

Соблюдение норм безопасности

В случаях проявления опасной для жизни ситуации  должен срабатывать автомат: прекращается подача тока. К опасным ситуациям относят:

  • течь на корпус устройства;
  • кратковременное замыкание;
  • одновременное взаимодействие с токопроводящими предметами.

Автомат подбирается по основному показателю – цифровое обозначение тока утечки. Показатель отпечатывается на корпусе автомата (в мкА). Максимально допустимый порог аварийного срабатывания автомата не должен превышать 30 мкА.

Устанавливаются автоматы и на 10 мкА. Но при этом необходимо соблюсти требования к сопротивлению изоляции частей проводящих ток. Такие чувствительные автоматы монтируются на новые линии, чтобы они не останавливали работу на старой линии из-за реагирований на ложный сигнал.

Розетка с бытовым прибором подсоединяется к автомату за пределами ванной комнаты. Его устанавливают на главном щитке дома.

Система безопасности не полноценна без кабеля заземления. Он выравнивает потенциалы до полной безопасной черты. Старые методы оснащения заземления через трубопровод из металла или строительную арматуру категорически не допустимы.

Развод проводов по линиям идет от монтажной коробки.  На каждый блок розеток устанавливается одна коробка. Место для коробок выбирается ближе к потолку. От этой точки по вертикали, опускаясь вниз,  прокладываются провода к розеткам.

Установка

Монтаж розеток в ванной комнате с нуля должен производиться, основываясь на рекомендациях:

  • перед установкой линия оснащается отдельным автоматом для аварийного отключения;
  • каждая розетка имеет отдельное подключение с обособленным проводом;
  • розетка комплектуется кабелем заземления и оснащается крышкой;
  • располагаться прибор должен не ближе 60 см от источников воды;
  • монтаж проводится без ремонта, поэтому розетка должна быть оборудована отдельным кабелем, который подключен к распределительному щитку через автомат.

Для установки потребуются следующие инструменты:

  • индикатор для измерения напряжения;
  • отвертка крестовая;
  • нож или специальный инструмент для удаления изоляции;
  • уровень;
  • дрель;
  • плоскогубцы.

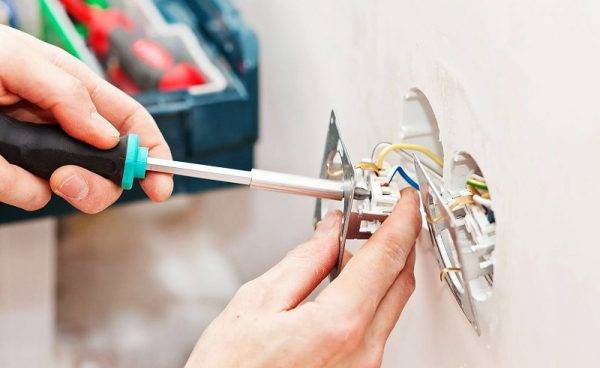

Затем начинается процесс монтажа. Условно он разделяется на 4 главных этапа:

  1. Сверление отверстий, в которые устанавливаются дюбели. Они нужны для закрепления устройства.
  2. Затем подготавливают проводку. Наконечники очищают от изоляционного слоя при помощи ножа или специального инструмента для очистки.
  3. После проводят установку болтов в подготовленные отверстия. Затем соединяют с розеткой и прикрепляют ее в коробку к стене на дюбели. Влагостойкие приборы оснащены готовыми отверстиями, которые оборудованы резиновыми заглушками. В них и подсоединяется проводка перед подключением к электросети.
  4. Финальным шагом будет установка корпуса на отведенное место и подача электричества.

Если будет устанавливаться встраиваемая розетка, то на первом этапе нужно проделать отверстие в стене по диаметру коробки. После чего ее нужно установить на гипсокартонную стену при помощи специальных винтов и подключить провода.

Установка дополнительной розетки производится по схожему алгоритму, но с небольшим отличием. Выделяют 2 способа подводки кабеля:

  • проведение новой линии электрокабеля от щитка, установка отдельного защитного автомата;
  • установка трансформатора, в этом случае заземление осуществляется от ближайшей электроточки.

Остальные шаги такие же, как при первоначальной установке. При установке дополнительного оборудования приходится делать дополнительные отверстия в облицовочном покрытии, для этого используют специально предназначенные сверла и коронки.

При монтаже следовать технике безопасности:

  • монтаж проводится в обесточенной квартире;
  • провода проверять индикатором перед подключением;
  • нельзя допускать контакта с оголенными проводами.

При выполнении простых правил установки можно самостоятельно подключить розетку в ванной комнате без особых усилий.

Розетки в ванных помещениях можно и нужно устанавливать.Выбор розетки производиться с учетом подключаемых к ней приборов и их суммарной мощности. Для мелких бытовых приборов: плойка, бритва, можно использовать розетки на 8 А. Для мощных устройств, таких как стиральная машина и водонагреватели, потребуются розетки на 16 А. Соблюдая приведенные требования по установке и монтажу, любой человек без специальных знаний и умений сможет самостоятельно подключить прибор.

Проверка правильности монтажа

Когда всё установлено, подключены автоматы и УЗО, можно проверить электричество в ванной. Все розетки должны работать, а светильники без проблем включаться и отключаться своими выключателями. Если УЗО будет выбивать, значит, где-то есть замыкание. Его необходимо найти и устранить.

Какую именно схему подключения выбрать, конечно же, каждый решает сам, так как приведенная здесь не является универсальной и приведена для примера. Главное, чтобы был применен правильный вариант электрики в ванной, тогда новая электросеть будет работать долгое время.

Чтобы точнее понять, как сделать проводку в ванной, рекомендуем посмотреть видео в конце статьи, которое подробно покажет весь процесс электромонтажа от начала до конца.

Источники

https://o-vannoy.ru/remont/rozetki-v-vannoj/
https://dizain-vannoy.ru/remont/elektroprovodka-v-vannoj-komnate.html

Схема подключения и монтаж

Как было сказано, электрооборудование в этом помещении подключают через УЗО. В идеальном случае будет хорошо, если все розетки и приборы будут подключены через отдельный автомат, но это не всегда возможно сделать без капитальных вложений и без штробления. Схема подключения изображена ниже.

В зависимости от того, как вы можете расположить розетки, или до кладки плитки или после неё, вам понадобится модернизировать электрическую схему санузла. Вы можете использовать накладные или встраиваемые электроустановочные изделия. В приведенных цитатах ПУЭ не указывается, есть ли разница в их установке. Поэтому наружную проводку допустимо прокладывать в ванной комнате также, как и во всех остальных, например, в кабель-каналах.

Встроенные модели обязательно устанавливайте в подрозетники внутрь стены

Особых отличий в монтаже нет, разве что делать отверстие в плитке нужно с повышенной осторожностью, чтобы её не сколоть

Для этого, если нет алмазной коронки, с помощью специальных перьевых сверел для плитки делают по кругу ряд отверстий, после чего скалывают круглый кусок плитки и выдалбливают отверстие в основном материале стены.

Чтобы снизить риск поражения электрическим током, все токоведущие части (металлические) должны быть соединены в единый контур для уравнивания потенциалов и заземлены.

Влагозащита

В продаже вы вряд ли найдете электроприборы, изготовленные специально для санузла; а если и найдете, то скорее всего это просто маркетинговый ход. Существующие электроприборы с влагозащитой предназначены не только для ванных, но и для улицы, а прочих влажных мест.

Разделяют их по двум критериям: по мощности и количество подключаемых устройств.

Разберемся, какие нужны нам, в зависимости от их мощности. Если вы планируете подключать мощную технику, например стиральную машину или нагреватель, то вам необходимо остановить свой выбор на электророзетках мощностью 16 и более ампер

Это важно, поскольку менее мощная может просто не выдержать, и тогда повредится и проводка, и подключаемая техника

Если же вы не планируете подключать мощные электроаппараты, а намерены пользоваться лишь простенькими плойками или бритвами, достаточно будет 8 ампер.

Зоны в ванной комнате


Все помещение ванной разбивается на зоны. Всего их четыре — от 0 до 3. Правда в последней редакции ГОСТа зона номер 3 не упоминается. Условно принимается что к ней относится пространство за зоной №2.

0 зона

внутренняя часть ванны, умывальника или душа

В этой зоне запрещено устанавливать электроприборы напряжением 220В. Разрешается только монтаж влагозащищенных, напряжением максимум 12В.

1 зона

это зона под раковиной, над ванной и т.п.

Здесь можно ставить эл.приборы с защитой IPX5. В основном ставят водонагреватели. При этом обязательно при подключении использовать трехжильный кабель с защитным проводником заземления. Розетки в этой зоне запрещены.

2 зона

все что находится, начиная с 60см и более от первой зоны

Розетки также монтировать запрещено. Можно ставить нагреватели, вытяжки, светильники которые включаются не с выключателя, а от шнурка.

В зонах до 2-й включительно запрещены распредкоробки. Поэтому до эл.прибора придется тянуть только цельный кабель от щитка или коробки в коридоре.

3 зона

начинается с того места, где заканчивается зона 2

Ее ширина по старому ГОСТ — 2,4м начиная от второй зоны. В новом издании не регламентируется и считается все пространство за зоной №2.

Если ванная комната, санузел, душевое помещение не имеет третьей зоны, то штепсельную розетку внутри устанавливать запрещено. Разрешается монтировать только на внешней стене, да и то на расстоянии в 60см от двери.

В Советское время длина шнура для подключения у отечественных стиральных машин по техусловиям равнялась 2,8м. Естественно никаких проблем с подсоединением стиралки к розетке на внешней коридорной стене не возникало.

Сегодня из-за повсеместной экономии с этим возникают явные трудности. И приходится в основном подключать только внутри помещения.

Чем герметичнее, тем лучше!

В ванных комнатах большой площади соблюсти все перечисленные требования обычно несложно. Совсем другое дело — небольшие помещения старой, еще советской постройки и планировки. Вообще, в ванных размером меньше 8 квадратных метров установка электророзеток не рекомендуется. Однако при острой необходимости можно пренебречь этим правилом, но подойти к решению этого вопроса следует со всей ответственностью. Прежде всего, розетку нужно размещать как можно дальше от непосредственного источника воды. Оптимальный вариант в этом случае — установка полугерметичных розеток с уровнем защиты класса IP 44. Такие розетки защищены от брызг, попадающих на них с любого направления, и не имеют токоведущих частей, к которым можно прикоснуться даже намеренно.

Обычно вся защита выражается в наличии в конструкции розетки крышки, закрывающей разъем для электрической вилки подключаемого электроприбора. Иногда в качестве дополнительной меры защиты в конструкцию розетки входят так называемые шторки, при отключении вилки автоматически перекрывающие гнезда для ее контактов.

Какую розетку установить в ванной? С крышкой и шторками!

Следует учитывать, что защита от поражения электрическим током в помещениях с повышенной влажностью обеспечивается не только правильным выбором розетки — каждая из них должна подключаться к общему распределительному электрическому щиту отдельной линией.

Деление ванной по зонам

Процесс установки розеточных устройств в ванных комнатах регламентирован соответствующими стандартами и нормативами. По ним розетки должны отвечать следующим требованиям:

  • иметь скрытый тип установки (внутрь стены, защитного корпуса);
  • оснащаться заземляющим контактом;
  • соответствовать степени защиты от влаги не ниже 4 (по IP);
  • иметь соединение с электросетью через разделительный трансформатор, УЗО, дифференциальный автомат.

Согласно нормативам, распределять устройства следует в соответствии с зонами ванной. Всего таких зон существует четыре:

0 — находится в непосредственной близости с источниками воды (ванны, раковины, душевые); в данной зоне разрешено располагать оборудование, рабочее напряжение которого не превышает 12 В;

1 — располагается над предыдущей зоной; монтаж розеточных устройств возможен при наличии душевых помещений с крышкой, выступающей перегородкой между зонами 0 и 1;

2 — является полосой шириной 0,6 м, берущей начало от границ двух предыдущих зон (внешних краев); здесь разрешено устанавливать устройства с классом влагозащиты от 4 и выше для электробритв, фена и аналогичных устройств;

3 — начинается от внешних границ 2 зоны, завершаясь через 2,4 м; здесь разрешено монтирование розеток с маркировкой IP1.

Перед монтажом розеток в обязательном порядке нужно распределить помещение по зонам, а затем переходить к непосредственной установке.

Возможность установки

Традиционно бытовые стиральные машины устанавливаются на кухне или внутри ванной. Как подключить этот мощный прибор на кухне, где, как правило, много розеток, понятно. Но как же быть с ванной, где всего 1 источник питания? На самом деле проекты домов старой застройки не предусматривали монтаж , так как там наблюдается повышенная влажность, а также по причине отсутствия стационарной техники, работающей от электричества.

Закрепление провода

Теперь, когда стиральная машина не роскошь, а обыденный бытовой прибор, которым пользуются в каждом доме, безопасная, надежная розетка является острой необходимостью. Чтобы безопасно ее установить внутри помещения с повышенной влажностью, необходимо выполнить следующие условия:

  1. Подключение стиральной машины выполняют только к исправной проводке, для прокладки которой используется медный трехжильный кабель.
  2. Внутри ванной комнате разрешается устанавливать только специальные розетки, обладающие защитой от попадания воды.

  3. Электрооборудование, устанавливаемое в ванной комнате, обязательно комплектуется УЗО, то есть устройством автоматического отключения от напряжения, которое срабатывает при коротком замыкании.

  4. При установке розетки в ванной комнате следуют четко соблюдать требования безопасности по размещению и монтажу электрооборудования.
  5. Чтобы установить стиральную машину, необходимо предусмотреть заземление для этого бытового прибора.

Требования ПУЭ и другие нормативы

Ванную комнату делят на зоны, которые указывают на допустимость или недопустимость установки в них электрооборудования. На рисунке ниже изображены кратко схематически эти зоны и расстояния до элементов санузла – ванной, раковины и пр. Подробнее о них читайте в ГОСТ Р 50571.11-96 (МЭК 364-7-701-84) Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения.

Зоны ванной комнаты по электробезопасности:

  • 0 – это непосредственно там, где есть вода (раковина, поддон душевой кабины и т.д.).
  • 1 – окружает предыдущую область, обычно это прилегающие стены.
  • 2 – находится на расстоянии 60 см, а для душевой кабины и подобных емкостей не прямоугольной формы в радиусе 60 см от краёв зоны 0.
  • 3 – условно безопасная. Находится за пределами второй, то есть более чем 60 см от умывальников и прочего.

Более подробное описание вы можете найти в выше указанном ГОСТе. А что нам говорят требования ПУЭ? Для этого перейдем к пункту ПУЭ 7.1, и рассмотрим некоторые выдержки из текста:

7.1.40 описывает требования к прокладке проводки. В нём говорится о том, что допустима как открытая прокладка кабелей, так и скрытая электропроводка. Допустимая температура их изоляции должна быть не менее 170 °С.

7.1.47 описывает допустимость установки тех или иных изделий в санузле, в соответствующих зонах (таблица составлена по тексту из оригинала):

Не пропустите: Как выбрать сечение для кабеля. Какой кабель использовать для проводки в квартире: обзор проводов и выбор лучшего варианта

ЗонаКласс защищенностиЧто может использоваться
IРХ7электроприборы напряжением до 12 В, причем источник питания должен размещаться за пределами этой зоны;
1IРХ5только водонагреватели
2IРХ4 (IРХ5 для общественных мест)водонагреватели и светильники класса защиты 2
3IРХ1 (IРХ5 для общественных мест)Всё остальное

*в зонах 0, 1 и 2 не допускается установка соединительных коробок, распредустройств и устройств управления.

7.1.48 рассматривает возможность установки штепсельных розеток в ванной комнате вообще. В нём идёт речь о том, что в общественных душевых розетки устанавливать нельзя, но в ванных комнатах квартир или гостиничных номерах можно устанавливать только в 3 зоне, по ГОСТ Р 50571.11-96. При этом они должны быть подключены через разделительные трансформаторы (что не удобно и дорого в большинстве случаев), или через УЗО и дифавтоматы с током срабатывания не больше 30 мА. Также электроустановочные изделия устанавливают на расстоянии не меньше чем 0,6 метра от дверей душевой кабины.

Итак, подведем итоги, где установить розетки в ванной комнате и как подключить по ГОСТу?

По нормам ПУЭ и ГОСТ они должны быть подключены через УЗО с током срабатывания не больше 30 мА, располагаться не ближе 60 см от дверей душевой кабины и находится в 3 зоне. При этом проводка может быть скрытой и открытой. Распределительные коробки размещайте на таком же удалении, а еще лучше за пределами ванной комнаты.

Также отсюда следует, что расположение электроточек выбирается только согласно зонам. При этом не регламентируется, на какой высоте от пола или какое расстояние от потолка допустимо. Устанавливайте их так, чтобы было удобно подключать и отключать электроприборы. Также предусмотрите возможность попадания брызг или потоков воды на электроприборы и их разъёмы для подключения – она должна быть исключена.

Это значит, что и у умывальника в ванной комнате также запрещена установка розеток. Нужно выносить их в зону 3, т.е. на 60 см от него, а если ближе, то использовать в таком случае изделие обязательно с защитой IPx4, то есть с защитной шторкой. Отличным примером является серия качественных накладных электроустановочных изделий Legrand Plexo:

Ни над раковиной, ни под ней не стоит устанавливать даже такие защищенные изделия, так как вы не можете предвидеть куда потечет вода, если где-то повредятся элементы водопровода. Выполнение требований ПУЭ – это ваша безопасность.

Подробнее о степени защиты IP вы можете узнать, перейдя на статью, на которую мы сослались.

Как правильно установить розетку в ванной комнате

Чтоб правильно установить розетки в ванную комнату вам необходимо выполнить целый ряд мероприятий. Прежде всего определиться с местом расположения розетки, создать технические условия для ее подключения и наконец выполнить сам монтаж. И дабы не быть голословными давайте рассмотрим каждый из этих этапов отдельно.

Расположение розеток в ванной комнате

Прежде всего следует определиться с расположением розеток. Ведь волне логично, что располагать их в зоне возможного попадания воды нельзя.

И нормы ГОСТ Р 50571.11-96 предусматривают целых 4 зоны в ванной комнате, которые зависят от типа установленного душа или ванной.

Зоны в ванной комнате согласно ГОСТ Р 50571.11-96

Итак:

  • Согласно п.7.1.47 ПУЭ розетка в ванной комнате должна быть установлена в зоне 3. Зоной три называется зона на расстоянии не менее 60 см от края ванной или поддона душевой кабинки. Если имеется сплошная стенка между ванной или душем и, то отчет ведется от нее.
  • Отдельным вопросом является открытый душ, не имеющий поддона. В этом случае краем от которого мы ведем отчет, является воображаемая плоскость на расстоянии в 60 см. То есть инструкция позволяет разместить розетку не ближе чем в 120 см от вертикальной линии точки установления душа.
  • Еще одним требованием которое предъявляется к розеткам и светильникам в ванной комнате является их расположение относительно двери. Согласно ГОСТ Р 50571.11-96 эти устройства должны располагаться не ближе чем в 60 см от двери.
  • Нельзя размещать розетки над мойками, а также под ними. Вообще место размещения розетки должно быть выбрано таким образом, дабы было удобно ее обслуживать.
  • Кроме того, учитывая, что ванная комната может быть затоплена нельзя размещать розетки в возможной зоне затопления. Поэтому обычно их располагают на высоте в 1 – 1,2 метра от уровня пола.

Технические условия для подключения электроприборов в ванной комнате

Определившись с местом расположения розетки, нельзя обходить вопрос и требований, предъявляемых к ее монтажу (см. Установка розеток и выключателей своими руками). И требования эти не только к самой розетке, но и к проводке в ванной комнате.

Итак:

Согласно все того же п.7.1.47 ПУЭ розетка для ванной комнаты должна иметь класс защиты от водопроницаемости не ниже 5. Такие розетки обычно имеют открытый тип исполнения.

На фото представлены розетки открытого типа исполнения

  • Вторым важным аспектом для розеток, монтируемых в ванной комнате, является способ ее подключения. Согласно п.7.1.48 ПУЭ подключение может быть выполнено либо через разделительный трансформатор, либо через устройство защитного отключения – УЗО.
  • Вариант установки разделительного трансформатора, для ванной комнаты достаточно сомнительное удовольствие. Ведь цена вопроса и относительно большие габариты такого устройства делают его далеко не оптимальным выбором.
  • Совсем другое дело автомат УЗО. Он достаточно компактен, его стоимость не высока, а подключение не вызовет проблем даже без наличия специальных знаний. Тем более что автомат УЗО может быть установлен как на группе, питающей данную розетку, так и на самой розетке.

Автомат УЗО на 30мА

Нельзя обойти внимание и электропроводку для розеток и светильников в ванной комнате. Ведь она не должна содержать распределительных коробок непосредственно в данной комнате.
Кроме того, согласно п.12.22 ВСН 59 – 88 проводка в ванной комнате должна выполняться скрытым способом

При этом она должна монтироваться в полихлорвиниловых или изоляционных трубах. Допускается применять соответствующие гофрированные шланги (см. Как выбирается гофра металлическая для проводки) как на видео.

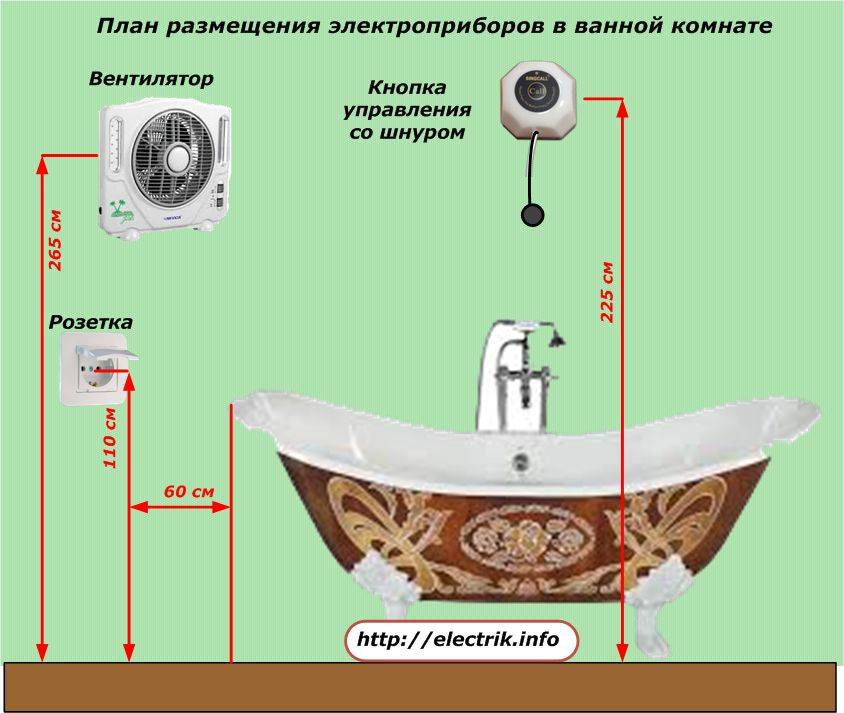

Рекомендации по точечному расположению розетки

Для помещения с влажностью и перепадами температур характерен конденсат на стенах. Особенно это явление видно на стене смежной с лестничным пролетом. Сырость больше будет к полу. Чтобы не выбрать случайно место с обильной влагой, рекомендуется ориентироваться на линию по периметру комнаты с высотой 1,3 метра.
По нормам газовой службы между розеткой и трубами с подачей газа должно выдерживаться расстояние не меньше 0,5 метров. Для соблюдения безопасности розетка устанавливается на расстоянии недосягаемости до токопроводящих коммуникаций в комнате (трубы отопления и подачи воды)

Чтобы в случае замыкания, человек одновременно не взялся руками за источник и проводник тока.
Немаловажно установить устройство так, чтобы при включении и выключении из розетки шнура бытового прибора не выполнялись телом сложные акробатические наклоны. Удобство и комфорт – важное условие при выборе места розетки в ванной

Обеспечивается свободный доступ к устройству на стене.

Устанавливаем электрические приборы в помещении ванной ↑

До сих пор бытует мнение, что розетку монтировать здесь запрещено. Запрет, действительно, существовал до 1996 года. Душевая — помещение с влажной средой, водоразборными устройствами, большим количеством токопроводящих трубопроводов и стальной ванной. Сегодня водопровод и канализация всё больше пластиковые. Но увеличилось количество бытовой техники.

Без розетки возле умывальника не обойтись. Удобно иметь рядышком, перед глазами и программное устройство электрического тёплого пола

Существовавший ранее запрет давно отменен, отчасти его снятие обусловлено широким распространением современных средств электробезопасности. В Правилах устройства электроустановок (ПУЭ) от 2002 года сказано, что запрещен монтаж розеток в сырых помещениях бань и саун, как частных, так и общественных. А вот устанавливать в квартирах, частных жилых домах допускается. Однако, в нормах имеется ряд существенных оговорок:

Подключение в помещении с повышенной влажностью возможно только через устройство защитного отключения (УЗО) с током срабатывания не выше 30 мА. Альтернатива УЗО — разделительный трансформатор. Максимальную, двойную защиту обеспечит установка обеих устройств одновременно (дело добровольное, этого нормы не требуют).

УЗО отключит электропитание в случае: утечки на корпус электроприбора; короткого замыкания, прикосновения человека к токоведущим элементам

При трёхжильной электропроводке должно иметь подключенный заземляющий контакт (защитный ноль TN-S). Увы, не во всех старых домах есть заземление. УЗО и защитный трансформатор смогут работать без него, но уровень защиты будет ниже. Все токопроводящие элементы (стальной водопровод, чугунная канализация, трубы и приборы отопления, если они есть, металлическая ванна, душевой поддон и т.д.) должны быть заземлены.

Все электроприборы, в том числе и розетки, обладают маркировкой типа IPXY, указывающей класс защиты от пыли (X) и влаги (Y). Для ванной и душевой необходимо, чтобы защита от влаги Y была не ниже класса 4. Большинство розеток для ванной соответствуют стандарту IP44.

  • Прокладывать электропроводку рекомендуется скрыто, но допускается открыто, при условии, что все места соединений провода будут тщательно заизолированы. Нельзя прокладывать в стальных трубах, металлорукаве. Запрещается крепление провода металлическими скобами без изолирующих прокладок, сами скобы должны иметь коррозионностойкое покрытие. Наличие разветвительных коробок в санузле не допускается.
  • Должны располагаться не ближе 60 см от заземлённых элементов сантехнического оборудования: стальных, чугунных ванн, умывальников, трубопроводов.
  • Не ближе 60 см от дверок закрытой душевой кабины.
  • Минимальная высота — не менее 130 см от уровня пола.

«Правильная» розетка  имеет специальное влагозащищённое исполнение

Пункт 7.1.47 ПУЭ гласит, что душевая делится на четыре зоны, к которым предъявляются различные требования по электробезопасности:

  1. Зона 0 — внутри ванны, душа, умывальника. Допускается размещать электроприборы напряжением 12В стандарта IPX7 с источниками питания вне пределов зоны, розетки размещать нельзя.
  2. Зона 1 — непосредственно над или под душем, умывальником, биде. И в радиусе 0,6 метра вокруг рожка душа без поддона. Про гибкий шланг составители наших норм забыли, ну да ладно. Здесь можно размещать водонагреватели, светильники класса защиты не ниже IPX5, обязательно с подключением защитного ноля. Розетки здесь быть не должно: водонагреватель можно подключить непосредственно к электропроводу через герметичный вход.
  3. Зона 2 — находится на расстоянии до 60см дальше от зоны «1». Можно размещать светильники IPX4, вентиляторы.
  4. Зона 3 — пространство душевой, находящееся на расстоянии до 2,4 метра от зоны «2». Размещают приборы стандарта IPX4, подключенные через УЗО либо трансформатор, с заземляющим контактом.

Схема подключения УЗО

За пределами зон повышенной опасности допускается установка в обычном исполнении IPX1, размещение разветвительных коробок, устройств управления. Требование подключения через защитные системы сохраняется.

Зоны опасности
