Шиберная заслонка на дымоход: особенности монтажа + пример самостоятельного изготовления

Правила безопасности

При полном закрытии заслонки угарный газ проникает в помещение – его не видно, не слышно, бывает, что нет запаха. Исключение может составлять задвижка с фиксатором. В банной печи закрывать заслонку не стоит, пока не прогорят дрова и угли не покроются слоем пепла.

При выборе вида шибера учитывайте его недостатки, к примеру, подумайте, если у вас прямой дымоход, то вам будет трудно избавляться от сажи.

Перед тем как сделать конструкцию и устанавливать своими руками, посоветуйтесь со специалистом, который вычислит уровень тяги вашей печи. Для этого профессионалы пользуются специальной формулой. Берегите себя!

https://youtube.com/watch?v=MH6WfxT2n_E

Принцип работы

Задвижка выполняет функцию регулировки тяги — перекрывает или открывает дымоходный канал, что позволяет сохранять тепло в помещение долгое время. После топки задвижку закрывают совсем, что не опасно, так как на устройствах предусмотрен зазор для безопасности, чтобы угарный газ не собирался внутри помещения.

При избыточной тяге задвижку следует немного перекрыть, давая прогреться стенам за счет изменения интенсивности горения и задержки нагретого дыма в канале. Таким образом также получится экономить топливо и в то же время поддерживать благоприятную температуру в доме. Когда есть задымления либо в помещении чувствуется запах угарного газа, то нужен осмотр всей дымовой системы, включая шибер, в котором чаще всего в таких случаях есть налет из сажи.

Что такое шибер для дымохода, устройство и принцип работы

Шибер это, не что иное, как обычная заслонка. Она предназначена для того, чтобы перекрывать вытяжку газов. Такое приспособление использовалось в русских печках много веков.

Задвижка для дымохода может быть чугунной или стальной. В настоящее время данное приспособление используется для следующих целей:

  • Регулирование тяги в дымоходе и сохранение теплового баланса. Уменьшая сечение дымохода можно снизить потери тепла не перекрывая движения газов наверх.
  • Экономия топлива. Увеличивая приток воздуха и кислорода к горящему пламени можно увеличить отдачу тепла данным видом обогревателя.

Для печей, где нет поддувал, устройство обеспечивает принудительную подачу воздуха.

По конструкции шибер на дымоход является регулируемой задвижкой для варьирования движение дыма. Они могут быть круглыми, квадратными или прямоугольными.


Как выглядит устройство в разрезе

Выделяют два вида изделий:

  • Выдвижной. Движение осуществляется вперед-назад.
  • Поворотный. При работе поворачивается вокруг собственной оси.

Про механизмы действия задвижки могут быть:

  • ручными;
  • электроприводными (последний вариант не пригоден для организации дымоходов).

Рабочий процесс заслонки достаточно прост. С ее помощью уменьшается или увеличивается зазор, имеющийся внутри канала дымохода. При большом отверстии количество поступающего воздуха увеличивается, когда зазор небольшой, количество сильно ограничивается.

Перекрывая канал выхода дыма, можно пустить отработанные газы в помещение. Поэтому пользоваться заслонкой нужно очень аккуратно, с пониманием дела.

Особенности установки шиберной заслонки

Устанавливают шиберную заслонку тогда, когда производят монтаж дымоотводящего канала. Сконструированный шибер выставляется на первом метре дымоходной трубы – благодаря такому расположению обеспечивается максимальное удобство пользования прибором.

Часть дымохода, на которой устанавливают заслонку, не утепляют, поскольку в этом случае возникшая разница между коэффициентом расширения внутренней и наружной трубы спровоцирует заклинивание шибера.

Процесс монтажа заслонки в кирпичные дымоходы выполняется с соблюдением следующей последовательности:

  1. Укладывается один ряд кирпичей для дымоотводящей трубы.
  2. Вырезается фрагмент, имеющий размеры задвижки. Во время этого учитывается ширина слоя раствора, приготовленного из песка и глины – на него устанавливается заслонка.
  3. Пробивается отверстие в любом кладочном кирпиче, куда вставляется поворотная ручка.
  4. Выкладывается следующий ряд кирпичей. При выкладке необходимо проследить за его плотным прилеганием к первому ряду. При образовании щелей необходимо тут же заделывать их, используя цементный раствор.

Существуют и другие способы монтажа заслонки, один из которых – «труба в трубу». При этом заслонка размещается в дымоходе без использования дополнительных креплений. Ее положение надежно укреплено, благодаря тому, что плотно прилегает к трубе.

Конструкция шиберной задвижки для дымохода.

Заслонки для печных труб являются устройством, необходимым для регулирования тяги. Их конструкции продают специализированные магазины, но легко изготовить заслонку и самостоятельно. Установить шибер легко и просто. Но люди, не опытные в установке дымоходов, могут самостоятельно не справиться с установкой этой конструкции.

Качество монтажа шибера сильно влияет на работу обогревательного оборудования. При небольших недочетах может ухудшиться тяга и угарный газ появиться в отапливаемом помещении. Поэтому лучше обратиться к помощи профессионалов, которые за короткий промежуток времени произведут монтаж дымохода и грамотно установят шиберную заслонку.

Правила безопасности

При полном закрытии заслонки угарный газ проникает в помещение – его не видно, не слышно, бывает, что нет запаха. Исключение может составлять задвижка с фиксатором. В банной печи закрывать заслонку не стоит, пока не прогорят дрова и угли не покроются слоем пепла.

При выборе вида шибера учитывайте его недостатки, к примеру, подумайте, если у вас прямой дымоход, то вам будет трудно избавляться от сажи.

Перед тем как сделать конструкцию и устанавливать своими руками, посоветуйтесь со специалистом, который вычислит уровень тяги вашей печи. Для этого профессионалы пользуются специальной формулой. Берегите себя!

Как устроен шибер

Конструктивно шибер — это запорное устройство с регулируемой задвижкой. Именно благодаря смещению задвижки регулируется движение газов в дымоходе. Может устанавливаться в дымовых трубах круглого, квадратного и прямоугольного сечения. Представляет собой металлическую пластину, движущуюся внутри дымового канала определенным образом.

Заслонки шибера могут быть двух видов:

  • Выдвижная. Двигается в одной плоскости вперед-назад.
  • Поворотная. Регулирует доступ воздуха, поворачиваясь вокруг своей оси.

Кроме того, задвижки могут быть ручные и оснащенные электроприводом. Стоимость последних на порядок выше и в дымоходах они не используются.

Виды заслонок

Дроссельная заслонка, которую можно купить или изготовить своими руками

Для регулировки потока продуктов горения могут применяться заслонки разного типа. Выбор делается исходя из конфигурации канала и материала его изготовления.

Возможны следующие конструктивные решения:

  • Выдвижная установка. Изделие представляет собой пластину круглой или прямоугольной формы, двигающуюся по направляющим внутри трубы. Благодаря наличию проемов внутри каналов рамка держится в гнезде, максимально плотно удерживаясь в трубе. Регулировка осуществляется путем подачи пластины вперед и назад для достижения заданного результата. Чаще выдвижные устройства применяются в квадратных кирпичных трубах. В каналах круглого сечения они так же эффективно выполняют свои функции.
  • Дроссельная заслонка. Классический шибер поворотный для дымохода состоит из вращающейся вокруг своей оси стальной или чугунной пластины. Стержень вставлен в отверстия в стенках трубы и является неизвлекаемым. Настройка потока газов производится путем поворота рамки до определенного угла, после чего изделие фиксируется. Различные модели оборудованы ручным или электрическим приводом, в том числе с дистанционным управлением.

Воздушная заслонка для дымохода может быть самостоятельным или вспомогательным элементом дымохода. Ее задача состоит в том, чтобы закрывать дымоход от задувания сильных порывов ветра и после окончания топки. Настройка тяги происходит за счет силы пружины, которая соединяет трубу с заслонкой. Сделать такой шибер для дымохода своими руками несложно, но пользы он принесет много.

Изготовление шибера своими руками

Ели задвижка не входит в комплект к дымоходной системе, то можно приобрести ее отдельно или же сделать самостоятельно. Конструкция таких приспособлений совершенно проста, поэтому соорудить шиберную заслонку при наличии навыков работы с болгаркой и сварочным аппаратом может практически каждый:

Изначально делаются замеры будущего изделия

Здесь особо важно правильно размер отверстия трубы дымохода, учитывая каждый миллиметр. Величина внутренней стороны рамки должна соответствовать сечению трубы

Внешнее значение сторон можно определить, прибавив, к внутренним показателям по двадцать пять сантиметров.
Изготавливается рамка их прочной нержавейки.  Полки ее уголков должны быть по четыре сантиметра. Все стыки рамки соединяются с помощью сварки.
После этого проделывается отверстие, в которое будет вставляться ось.  Для вращения пластины под углом дырки в рамке просверливают по диагонали. Для прямого оборота необходимо сделать отверстия по центру параллельных сторон рамки.
Затем сваркой приваривают втулки. Их делают из трубы длинной не более двенадцати с половиной сантиметров.  Установленный через втулки прут должен вращаться свободно.
Из листа нержавейки вырезается с помощью болгарки пластина. Ее размер должен быть соответствовать сечению трубы дымохода. Все края заслонки шлифуются болгаркой с диском.
Готовую пластину нужно вставить в рамку и прикрепить при помощи сварочного аппарата к оси, оставляя зазор между рамкой более одного сантиметра.
С одной стороны рамки устанавливается ограничитель для фиксации пластины в необходимом положении.
К оси крепится ручка с помощью, которой можно открывать и закрывать заслонку.

Для пластины используется сталь толщиной два или три миллиметра.  Все детали шибера должны быть сделаны из одного жаростойкого материала. Конец ручки можно декорировать деревянной рукояткой.

От качества шиберной заслонки и правильной ее установки зависит эффективность и безопасность работы отопительных агрегатов. Поэтому при покупке или самостоятельном изготовлении изделия необходимо точно определить параметры дымохода и технические особенности системы обогрева.

Виды и конструкции

Дымоходный шибер выпускается в нескольких вариантах.

Выдвижной

Представляет собой круглую или прямоугольную рамку с пластиной. Пластина выдвигается и задвигается, тем самым регулируя сечение дымохода.

Такой вариант чаще всего используется с кирпичных и керамических каналах. Для неполной герметизации и избежания отравления угарным газом в пластине делается небольшое отверстие. Главное преимущество данного варианта – простота монтажа.

Поворотный дроссельный

Поворотная, или дроссельная, заслонка (она же кабанчик), представляет собой пластину из стали или чугуна, вращающуюся вокруг оси. Ось – металлический стержень, приваренный внутри дымовой трубы. Используется в стальных дымоходах.

Отличается меньшей надежностью-со временем сварочное крепление пластины и оси ослабевает. Следует отказаться от установки поворотного шибера в бане — даже в закрытом виде этот вид заслонки частично пропускает пар.

Кроме того, шиберы различаются по материалу (наиболее распространены нержавеющие и чугунные) и способу регулировки.

Отличия выдвижного и поворотного шибера

Выдвижная заслонка позволяет регулировать рабочее сечение дымохода, поворотная – только открывать или закрывать трубу. Возможны, конечно, некоторые ухищрения — типа закрепления кабанчика в промежуточном положении разными способами, но заводская комплектация этого не предусматривает. Кроме того, поворотный шибер усложняет механическую чистку трубы.

Основные виды шиберных задвижек

  • Горизонтальный выдвижной шибер.

    Пластина находящаяся внутри шибера выдвигается, за счет чего происходит регулировка площади сечения дымохода. Обычно такой вариант задвижки используют для установки в кирпичных дымоходах. Часто на поверхности пластины выполняют небольшие отверстия для того, чтобы даже в закрытом положении шибера, он не перекрывал на 100% дымовой канал. Это соответствует противопожарным нормам безопасности. Преимуществом данного вида устройства является простота монтажа.

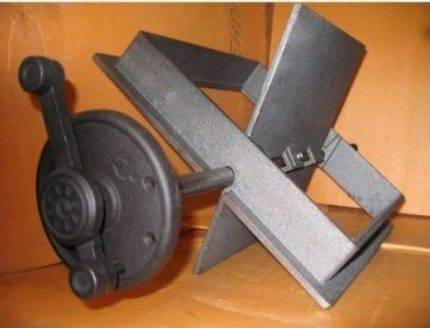

  • Поворотный шибер. Его еще называют «дроссельская заслонка»,

    которая представляет металлическую пластину, закрепленную на вращающейся оси. Ось, в свою очередь, крепится внутри патрубка дымовой трубы. Данное устройство имеет съемный вращательный диск, но при длительной эксплуатации он может прийти в негодность. Впрочем, схема поворотного механизма позволяет его ремонтировать и заменять своими руками. Преимуществом данного вида устройства является простота эксплуатации. Данный вид шибера не требует постоянного контроля со стороны владельца дома.

Из-за сложности конструкции своими руками, поворотный механизм реже используется при кладке камина или печи.

Шиберная конструкция необходима для дровяных печей и отопительных устройств, работающих на любом твердом топливе.

Что же касается газовых котлов и котлов жидким топливом, то здесь шибер, скорее выполняет роль защиты дымохода от попадания атмосферных осадков.

Поэтому для газового котла наиболее практичным решением будет монтаж именно поворотного механизма. Температура выходящих газов менее низкая, чем при работе твердого топлива, поэтому эксплуатация такого механизма будет наиболее удобной.

Задвижка на утепленном дымоходе

А вот от установки поворотного механизма в бане лучше отказаться. Дело в том, что она частично будет пропускать пар в закрытом виде. А в открытом виде такой механизм тяжело чистить.

Выполненный из нержавеющей стали, шиберный механизм полностью не обеспечит перекрытие дымохода, но при этом исключит возможность вырывания языков пламени через зольник в помещение.

Существует три варианта установки шибера.

  1. Установка заслонки в каминной топке. Для этого шибер монтируют на расстоянии 1 метра от отопительного устройства, что обеспечивает простую эксплуатацию.
  2. Вариант «труба в трубу» предполагает объединение шибера с другими элементами отопительной конструкции без дополнительно использования крепежа.
  3. Установка шиберной задвижки в вентиляционной трубе. Но такой вариант обычно используется с целью защиты двигателя вентилятора от перегрева во время его работы.

Приобретая готовые дымоходы, комплект, скорее всего, будет оснащен шиберной задвижкой, которую просто необходимо установить согласно инструкции.

Но даже, если готовый комплект идет без этого элемента, шибер легко можно сделать своими руками, выбрав наиболее оптимальный для себя вариант механизма.

Изготовление шибера своими руками

Ели задвижка не входит в комплект к дымоходной системе, то можно приобрести ее отдельно или же сделать самостоятельно. Конструкция таких приспособлений совершенно проста, поэтому соорудить шиберную заслонку при наличии навыков работы с болгаркой и сварочным аппаратом может практически каждый:

Изначально делаются замеры будущего изделия

Здесь особо важно правильно размер отверстия трубы дымохода, учитывая каждый миллиметр. Величина внутренней стороны рамки должна соответствовать сечению трубы

Внешнее значение сторон можно определить, прибавив, к внутренним показателям по двадцать пять сантиметров. Изготавливается рамка их прочной нержавейки.  Полки ее уголков должны быть по четыре сантиметра. Все стыки рамки соединяются с помощью сварки. После этого проделывается отверстие, в которое будет вставляться ось.  Для вращения пластины под углом дырки в рамке просверливают по диагонали. Для прямого оборота необходимо сделать отверстия по центру параллельных сторон рамки. Затем сваркой приваривают втулки. Их делают из трубы длинной не более двенадцати с половиной сантиметров.  Установленный через втулки прут должен вращаться свободно. Из листа нержавейки вырезается с помощью болгарки пластина. Ее размер должен быть соответствовать сечению трубы дымохода. Все края заслонки шлифуются болгаркой с диском. Готовую пластину нужно вставить в рамку и прикрепить при помощи сварочного аппарата к оси, оставляя зазор между рамкой более одного сантиметра. С одной стороны рамки устанавливается ограничитель для фиксации пластины в необходимом положении. К оси крепится ручка с помощью, которой можно открывать и закрывать заслонку.

Для пластины используется сталь толщиной два или три миллиметра.  Все детали шибера должны быть сделаны из одного жаростойкого материала. Конец ручки можно декорировать деревянной рукояткой.

От качества шиберной заслонки и правильной ее установки зависит эффективность и безопасность работы отопительных агрегатов. Поэтому при покупке или самостоятельном изготовлении изделия необходимо точно определить параметры дымохода и технические особенности системы обогрева.

Функциональные возможности

Так как шибер является основным регулятором тяги внутри дома, то именно от него зависит интенсивность горения топлива. Чтобы уменьшить тягу и интенсивность пламени в топке, нужно всего лишь прикрыть заслонку. Для увеличения огня осуществляются противоположные действия.

Современные модели шибера могут быть установлены как в одностенных, так и двустенных котлах. Если же камин или печь не эксплуатируется, то в это время задвижка поворотного шибера для дымохода должна быть полностью закрытой. Чаще всего мастера устанавливают заслонку на первом метре дымохода, так как этот участок не утеплён.

Данное устройство регулирует тягу

К основным функциональным возможностям заслонки относятся:

  1. Частичное перекрытие дымоходного канала.
  2. Качественное регулирование тяги.
  3. Контроль над интенсивностью горения пламени в топке.

Материал для изготовления

Помимо конструктивных различий, приводят классификацию по сырью для изготовления:

  • чугунные задвижки;
  • стальные задвижки.

В первом случае заслонка изготавливается прочного и надежного материала. Это традиционный и проверенный вариант, который применяется в течение долгого времени. Недостатки применения: все и сложность монтажа. Использовать такой тип допускается только для кирпичных дымоходов.

Шибер своими руками из стали изготавливается из листов, имеющих толщину 1 мм. Устройство задвижки в этом случае характеризуется следующими положительными качествами:

  • легкость;
  • прочность;
  • устойчивость к возникновению коррозии (появлению ржавчины);
  • не забирает тепло от котла (позволяет повысить КПД устройства);
  • препятствует осадку в виде сажи (для этого поверхность полируется);
  • из стали изготавливают обе конструкции (выдвижную, поворотную).

Шибер-задвижка из стали монтируется на дымоходы из нержавейки, коаксиальные и керамические трубы.

Заслонка шибера представляет собой лист оцинкованной стали, который движется по направляющим

Принцип работы

Задвижка выполняет функцию регулировки тяги — перекрывает или открывает дымоходный канал, что позволяет сохранять тепло в помещение долгое время. После топки задвижку закрывают совсем, что не опасно, так как на устройствах предусмотрен зазор для безопасности, чтобы угарный газ не собирался внутри помещения.

В большинстве случае, шибер изготавливается из нержавеющей стали толщиной не более 1 мм. Такая деталь способна выдерживать температуру до 900 0 С, отличается устойчивостью к коррозии и низким коэффициентом термического расширения.

Для того чтобы максимально обеспечить простую эксплуатацию дымохода и хорошую очистку от сажи, поверхность заслонки должна быть полированной.

Состыковку швов выполняют методом вальцовки.

Стандартный шибер перекрывает до 85 % дымохода, что является оптимальным показателем для эффективного выведения продуктов горения.

Если же заслонка перекрывает трубу — печь дольше остается теплой.

Способ установки

Монтаж шиберных заслонок выполняется четырьмя методами:

  • Сварным — торцевые части труб и патрубки арматуры спаиваются с использованием сварочного оборудования. Получается надежный герметичный, но неразборный узел.
  • Фланцевым – если торцевые части задвижки оснащены фланцами – круглыми или квадратными пластинами с отверстиями, в торцах труб также устанавливают фланцевые переходники. Для соединения элементов трубопровода фланцы совмещают и стягивают болтами, получая разъемный узел.
  • Резьбовым – патрубки имеют резьбу, соединение выполняется при помощи накидных гаек. Метод используется редко, так как резьбовый узел от вибрации рабочей среды разбалтывается и нуждается в периодическом подтягивании.
  • Закладным – корпус укладывается горизонтально между участками вертикальной трубы или шахт, узел цементируется. Используется только при монтаже дымовых шахт отопительных агрегатов.

По способу установки выделяют два вида задвижек:

  • муфтовая – имеет полноценный корпус с патрубками, может присоединяться фланцевым, сварным и резьбовым способом;
  • межфланцевая – корпус не имеет патрубков, в отдельных случаях корпус представляет собой только раму с седлами, такая задвижка устанавливается в разрез трубопровода или пазы в дымоходной шахте и присоединяется сварным, фланцевым или закладным методом.

Какой материал прочнее

Кроме конструкционных различий разновидности шиберов могут отличаться по материалу изготовления. Единственно возможным вариантом является металл, так как только он не горит и не деформируется при высоких температурах, а с течением времени даже в агрессивной окружающей среде не меняет своих характеристик.

Для производства используют или чугун, или нержавеющую сталь. Самостоятельно соорудить заслонку из чугуна не представляется возможным, так как для этого необходима, как минимум, кузница. Однако в продаже можно найти и невзрачные, и красиво оформленные чугунные заслонки.


Чугунный поворотный шибер с удобной ручкой. Такая конструкция подойдет для кирпичного дымоотводного канала с прямоугольным сечением, способного выдержать достаточно тяжелый вес устройства

Стальные изделия выглядят проще, но по характеристикам схожи с чугунными аналогами. Преимущество стальных приспособлений в легком весе.

Если чугунную шиберную заслонку для печного дымохода устанавливают только на прочное, капитальное сооружение, то стальная задвижка подходит для любых дымоотводных каналов – кирпичных и стальных, прямоугольных и круглых, основательных и легких.


Образцы шиберной заслонки из оцинкованной стали, диаметр сечения дымохода – 150 мм. Оцинковка, в отличие от обыкновенной стали, не реагирует на воздействие влаги (конденсата) и не поддается коррозии

Выбирая материал, необходимо ориентироваться на характеристики трубы дымохода и особенности интерьера.

Для отопительной дачной печки достаточно и скромной стальной задвижки, тогда как для облагораживания русской печи в коттедже лучше подойдет сделанный на заказ чугунный шибер.

Что такое шиберная заслонка

Немецкое слово Schieber в русском языке не изменило ни произношения, ни смысла. Если говорить конкретно о печном отоплении, то шибером, а также шиберной заслонкой называют устройство запорного типа, которое перекрывает дымоходный канал.

При обустройстве дымоотводного канала задвижку устанавливают в верхней части основания, которое находится в помещении, чтобы при необходимости можно было вручную регулировать перемещение газов, а вместе с тем и качество тяги.

Так выглядит шибер в выдвинутом виде. В задвинутом состоянии (когда печь уже протоплена) задвижку почти не видно, наружу выступает только ее «ушко»

Заслонка на дымоходном канале обязательна при традиционном варианте кирпичной печи. Задвигая ее частично или полностью, можно уменьшать тягу или перекрывать движение нагретых газов.

Полностью заслонку задвигают тогда, когда печь протоплена и вредные для здоровья газы перестают поступать в канал. Известны случаи гибели людей, угоревших от рано «закрытой» печи.

Если опоздать с закрыванием заслонки, тепло от нагретых кирпичей будет уходить в трубу, и температура в помещении быстро снизится. Вовремя задвинутый шибер – гарантия того, что в доме как минимум сутки будет тепло. Как известно, в деревенских домах в холодный сезон затапливать печь приходится каждое утро.

Стальная шиберная задвижка заводского производства диаметром 200 мм. Для упрощения монтажа продается вместе с фрагментом стальной трубы, во встроенном виде

Аргументом против их использования является тот факт, что дымоход при закрытой задвижке быстро засоряется сажей. Верхняя его часть охлаждается от поступающего в трубу холодного воздуха, который при контакте с горячей стальной трубой образует большое количество конденсата. Такая ситуация требует более частой чистки дымохода.

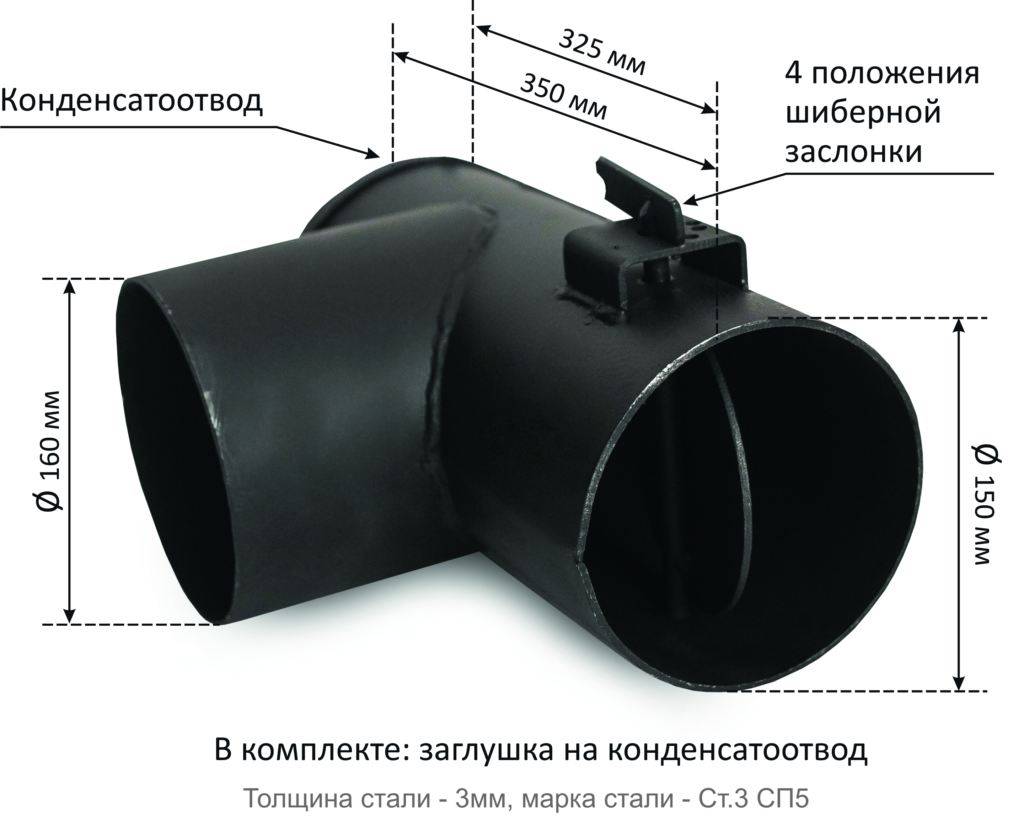

Установка на трубе

Шиберная задвижка может быть установлена и на трубе. Для этого выбирается ее участок, на котором отсутствует утепление, в противном случае ее попросту заклинивает по причине расширения на фоне нагревания элемента. Специалисты рекомендуют располагать ее, не доходя до топки около 1 метра.

Предполагается следующий порядок действий:

  1. Крепление первой части к патрубку с промазыванием мест стыка герметиком, отличающимся термостойкими свойствами.
  2. Установка шибера на данный сегмент либо на тройник.
  3. Размещение второго обрезка для трубы, который свяжет конструкцию с утепленными участками дымохода.

Благодаря плотному прилеганию всех элементов данной конструкции, не потребуется никаких дополнительных креплений. Техника установки подойдет для шиберов поворотных и для выдвижных. Иногда дополнительно предусматривается ограничитель поворота.


Установка шибера на трубе

Принцип работы

В большинстве случае, шибер изготавливается из нержавеющей стали толщиной не более 1 мм. Такая деталь способна выдерживать температуру до 9000С, отличается устойчивостью к коррозии и низким коэффициентом термического расширения.

Для того чтобы максимально обеспечить простую эксплуатацию дымохода и хорошую очистку от сажи, поверхность заслонки должна быть полированной.

Состыковку швов выполняют методом вальцовки.

Стандартный шибер перекрывает до 85 % дымохода, что является оптимальным показателем для эффективного выведения продуктов горения.

Задвижка выполняет функцию регулировки тяги — перекрывает или открывает дымоходный канал, что позволяет сохранять тепло в помещение долгое время. После топки задвижку закрывают совсем, что не опасно, так как на устройствах предусмотрен зазор для безопасности, чтобы угарный газ не собирался внутри помещения.

При избыточной тяге задвижку следует немного перекрыть, давая прогреться стенам за счет изменения интенсивности горения и задержки нагретого дыма в канале. Таким образом также получится экономить топливо и в то же время поддерживать благоприятную температуру в доме. Когда есть задымления либо в помещении чувствуется запах угарного газа, то нужен осмотр всей дымовой системы, включая шибер, в котором чаще всего в таких случаях есть налет из сажи.

За счет движения заслонки шибер регулирует зазор внутри дымового канала. Чем больше зазор — тем больше поступление воздуха снаружи, и, соответственно наоборот.

Если же заслонка перекрывает трубу — печь дольше остается теплой.

Изготовление и установка шибера своими руками

Перед работой делают чертеж или схематический набросок будущего изделия. На нем указывают габаритные размеры и проставляют промежуточные параметры для состыковки мелких частей.

Чтобы изготовить шибер для дымохода своими руками, потребуются стандартные инструменты:

  • болгарка с набором кругов по металлу для порезки в размер и шлифовки;
  • дрель со сверлами по металлу и набором резьбовых метчиков;
  • плоскогубцы, молоток, тиски;
  • сварочный аппарат;
  • рулетка, керн, циркуль, черный маркер.

Чтобы выполнить шибер, потребуются материалы:

  • нержавеющая сталь толщиной 1,5-2,5 мм;
  • трубка из нержавейки диаметром 6-8 мм;
  • 2 болта М8;
  • прут для конструкции рамки.

Измеряют параметры будущего шибера внимательно, после изготовления не допускаются зазоры между конструкцией и стенками трубы. Приплюсовывают 20-40 мм к полученному внутреннему размеру и получают габариты рамки.

Вначале изготавливают раму для пластины. Для небольших по пропускной способности каналов, например, в кухне или бане, для корпуса применяют толстую проволоку, изгибая ее по форме буквы П. Если речь идет о дымоходах большого диаметра, то используют уголок мелкого размера. Места соединения на сгибах сваривают аппаратом.

Пластину вырезают на 5-7 мм уже внутренности рамы для свободного передвижения. Длина выбирается так, чтобы в задвинутом виде наружу виднелся только небольшой фрагмент, к которому приваривается ручка в виде ушка или делается отверстие для пальцев. Детали отшлифовывают, убирают наплывы и волнистые края. Краску не применяют.

При монтаже раму ставят без перекосов, не перекрывая дымоход контуром. Высота от верха топки до заслонки не должна быть больше 1 м для труб из металла и 1,85 м — для кирпичных каналов. Пластина передвигается свободно, без усилий.

Если монтировать заслонку на утепленном участке трубы, то от тепла конструкция заклинивает. Не рекомендуется применять чугунные тяжелые конструкции для легких металлических труб.

Какой материал прочнее

Кроме конструкционных различий разновидности шиберов могут отличаться по материалу изготовления. Единственно возможным вариантом является металл, так как только он не горит и не деформируется при высоких температурах, а с течением времени даже в агрессивной окружающей среде не меняет своих характеристик.

Для производства используют или чугун, или нержавеющую сталь. Самостоятельно соорудить заслонку из чугуна не представляется возможным, так как для этого необходима, как минимум, кузница. Однако в продаже можно найти и невзрачные, и красиво оформленные чугунные заслонки.

Стальные изделия выглядят проще, но по характеристикам схожи с чугунными аналогами. Преимущество стальных приспособлений в легком весе.

Если чугунную шиберную заслонку для печного дымохода устанавливают только на прочное, капитальное сооружение, то стальная задвижка подходит для любых дымоотводных каналов – кирпичных и стальных, прямоугольных и круглых, основательных и легких.

Выбирая материал, необходимо ориентироваться на характеристики трубы дымохода и особенности интерьера.

Для отопительной дачной печки достаточно и скромной стальной задвижки, тогда как для облагораживания русской печи в коттедже лучше подойдет сделанный на заказ чугунный шибер.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
