Особенности устройства и примеры схем отопления с насосной циркуляцией

Основные характеристики водяных систем

Монтаж системы отопления в частном доме с газовым котлом и ее схема

По способу передачи тепла схемы разделяются на лучистые и конвективные:

  1. Лучистая сеть отличается тем, что передает тепло предметам, которые затем обогревают воздух в помещении. Отопление считается более полезным для человека. Климатические системы полезно выставлять на +18 С вместо +24 С. При лучистом распространении тепловой энергии обогрев получается более мягким и длительным.

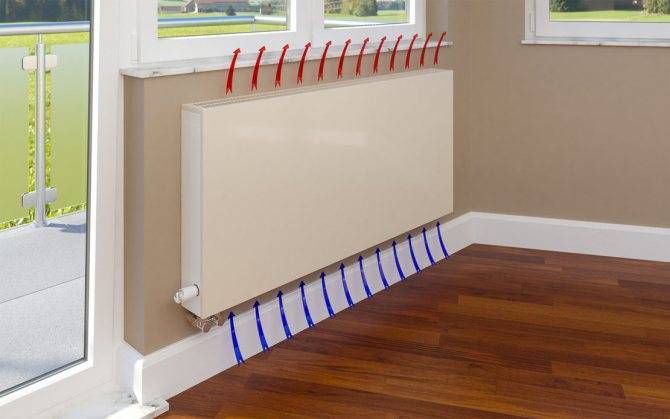

  2. Конвекционное или конвективное. Приборы отопления нагревают воздух в комнате, а он передает тепловую энергию предметам. Конвекция – перемещение тепловых потоков по их физическому свойству, то есть вверху находятся более теплые пласты газа, внизу – охлажденные. Таким образом обеспечивается постоянная циркуляция воздуха в комнате, что делает прогрев более равномерным.

Устройство водяной системы отопления в частном доме

Водяное отопление загородного дома может быть однотрубным, двухтрубным, с принудительной или естественной циркуляцией, открытого и закрытого типа.

Рассмотрим варианты системы по количеству контуров:

Однотрубная сеть – схема, при которой прокладывается только один трубопровод, работающий на подачу и обратку

К магистрали подключаются радиаторы отопления, подача осуществляется поочередно, поэтому важно правильно рассчитать температуру носителя, иначе крайний в сети радиатор останется холодным. До врезки подачи в последний радиатор трубопровод считают подающим, по выходу из батареи – обратным

Теплоноситель циркулирует по замкнутому контуру, постоянно прогреваясь до нужной температуры в котле, передавая тепло батареям

Двухтрубная система подразумевает подключение к каждому радиатору 2 трубопровода – один на подачу тепла, второй на обратку. Из минусов отмечается повышенный расход финансов – покупать приходится в 2 раза больше оборудования, некоторые сложности с монтажом. Плюсы – возможность регулирования температуры в батареях, установка радиаторов в любом порядке

Теплоноситель циркулирует по замкнутому контуру, постоянно прогреваясь до нужной температуры в котле, передавая тепло батареям. Двухтрубная система подразумевает подключение к каждому радиатору 2 трубопровода – один на подачу тепла, второй на обратку. Из минусов отмечается повышенный расход финансов – покупать приходится в 2 раза больше оборудования, некоторые сложности с монтажом. Плюсы – возможность регулирования температуры в батареях, установка радиаторов в любом порядке.

Для увеличения теплоотдачи в двухтрубной схеме рекомендуется установить распределительный коллектор для регулировки подачи теплоносителя к каждой батареи, также коллектор позволит контролировать температуру воды в радиаторе.

Чтобы поддерживать одинаковую температуру воды в разветвленных сетях, применяется бифилярная система отопления. Схема выглядит как сочетание одно-, двухтрубной системы с разделением общего контура на зоны с радиаторами, стояками и ответвлениями. Концы таких локальных сетей соединены одной трубой, стыковка последовательная, циркуляция теплоносителя противоположная, уровень прогрева разный – на подачу вода поступает горячая, в трубопровод обратного тока – уже охлажденная.

Схема устройства отопительной системы в многоквартирном доме

Централизованная сеть отопления отличается от автономной, но точно так же составляется с учетом индивидуальных характеристик строения. К стандартным вариантам относятся однотрубные сети с параллельным подключением приборов отопления. В этом случае стояк отопления проходит по квартирам вверх, к нему присоединяются батареи, расположенные в каждой квартире. Поскольку все стояки объекта подключены к одной питающей магистрали, условия прогрева в квартирах примерно одинаковые.

Элементы водяной сети отопления

Комплект оборудования включает:

  • отопительный прибор (генератор) – это может быть котел или печь;
  • трубопроводы, по которым транспортируется теплоноситель;
  • батареи;
  • циркуляционный насос;
  • расширительный бак.

Типы разводки однотрубной системы

В однотрубной системе нет разделения на прямую и обратную трубу. Радиаторы подключены последовательно, и теплоноситель, проходя по ним, постепенно остывает и возвращается в котел. Эта особенность делает систему экономичной и простой, но требует настройки температурного режима и правильного расчёта мощности радиаторов.

Упрощенный вариант однотрубной системы подходит только для небольшого одноэтажного дома. В этом случае труба проходит через все радиаторы напрямую, без регулирующих температуру вентилей. В результате первые по ходу теплоносителя батареи оказываются значительно горячее, чем последние.

Для протяженных систем такая разводка не подходит, ведь остывание теплоносителя будет существенным. Для них используют однотрубную систему «ленинградка», при которой общая труба имеет регулируемые отводы на каждый радиатор. В результате теплоноситель в основной трубе более равномерно распределяется по всем помещениям. Разводка однотрубной системы в многоэтажных строениях делится на горизонтальную и вертикальную.

Горизонтальная разводка

При горизонтальной разводке прямая труба поднимается до верхнего этажа по главному стояку. От него на каждом этаже отходит горизонтальная труба, проходящая последовательно по всем батареям на данном этаже.

Они объединяются в стояк обратной магистрали и поступают обратно в котел или бойлер. Краны для регулировки температуры находятся на каждом этаже, а краны Маевского — на каждом радиаторе. Горизонтальная разводка может быть выполнена как проточной, так и по системе «ленинградка».

Вертикальная разводка

При этом типе разводки горячий теплоноситель поднимается на самый верхний этаж или чердак, а оттуда по вертикальным стоякам проходит через все этажи до самого нижнего. Там стояки объединяются в обратную магистраль. Существенный недостаток этой системы — неравномерный нагрев на разных этажах, который не поддается регулировке при проточной системе.

Выбор системы разводки для частного дома зависит в основном от его планировки. При большой площади каждого этажа и небольшой этажности дома лучше выбирать вертикальную разводку, так можно добиться более ровной температуры в каждом помещении. Если площадь невелика — лучше выбирать горизонтальную разводку, так как ее проще регулировать. Кроме того, при горизонтальном типе разводки не придется делать лишних отверстий в перекрытиях.

Видео: однотрубная система отопления

Схема с естественной циркуляцией

Чтобы понять принцип действия гравитационной системы, изучите типовую схему, применяющуюся в двухэтажных частных домах. Здесь реализована комбинированная разводка: подача и возврат теплоносителя происходит по двум горизонтальным магистралям, объединенным однотрубными вертикальными стояками с радиаторами.

Как работает самотечное отопление двухэтажного дома:

  1. Удельный вес нагреваемой котлом воды становится меньше. Более холодный и тяжелый теплоноситель начинает вытеснять горячую воду вверх и занимать ее место в теплообменнике.
  2. Нагретый теплоноситель движется по вертикальному коллектору и распределяется по горизонтальным магистралям, проложенным с уклоном в сторону радиаторов. Скорость течения невелика – порядка 0.1—0.2 м/с.
  3. Расходясь по стоякам, вода попадает в батареи, где успешно отдает теплоту и охлаждается. Под воздействием гравитации она возвращается в котел по обратному коллектору, собирающему теплоноситель из остальных стояков.
  4. Прирост объема воды компенсируется расширительным баком, установленным в самой высокой точке. Обычно утепленная емкость располагается на чердаке здания.

Принципиальная схема самотечной разводки с циркуляционным насосом

В современном исполнении гравитационные системы оснащаются насосами, ускоряющими циркуляцию и прогрев помещений. Перекачивающий агрегат ставится на байпасе параллельно подающей магистрали и функционирует при наличии электроэнергии. Когда свет отключается, насос бездействует, а теплоноситель циркулирует за счет гравитации.

Сфера применения и недостатки самотека

Назначение гравитационной схемы – теплоснабжение жилищ без привязки к электричеству, что актуально в отдаленных регионах с частыми отключениями света. Сеть самотечных трубопроводов и батарей способна работать вместе с любым энергонезависимым котлом либо от печного (раньше говорили – парового) отопления.

Разберем отрицательные стороны использования самотека:

  • из-за малой скорости протока нужно повышать расход теплоносителя за счет применения труб большого диаметра, иначе радиаторы не прогреются;
  • чтобы «подстегнуть» естественную циркуляцию, горизонтальные участки прокладываются с уклоном 2—3 мм на 1 м магистрали;
  • здоровые трубы, идущие под потолком второго этажа и над полом первого, портят внешний вид комнат, что заметно на фото;
  • затруднено автоматическое регулирование температуры воздуха – на батареи нужно покупать только полнопроходные термостатические клапаны, не препятствующие конвективной циркуляции теплоносителя;
  • схема неспособна работать с теплыми полами и в 3-этажном доме;
  • увеличенный объем воды в отопительной сети подразумевает длительный прогрев и большие затраты топлива.

Чтобы выполнить требование №1 (смотри первый раздел) в условиях ненадежного электроснабжения, хозяину двухэтажного частного дома придется нести расходы на материалы – трубы повышенного диаметра и облицовку для изготовления декоративных коробов. Остальные минусы некритичны – медленный прогрев устраняется путем установки циркуляционного насоса, недостаток экономичности – монтажом специальных термоголовок на радиаторы и изоляцией труб.

Watch this video on YouTube

Советы по проектированию

Если разработку самотечной схемы отопления вы взяли в свои руки, обязательно учтите следующие рекомендации:

  1. Минимальный диаметр вертикального участка, идущего от котла, — 50 мм (имеется в виду внутренний размер условного прохода трубы).
  2. Горизонтальный раздающий и собирающий коллектор допускается уменьшить до 40 мм, перед последними батареями – до 32 мм.
  3. Уклон 2—3 мм на 1 м. п. трубопровода делается в сторону радиаторов на подаче и котла – на обратке.
  4. Входной патрубок теплогенератора должен располагаться ниже батарей первого этажа с учетом уклона обратной магистрали. Возможно, в котельной придется сделать небольшой приямок под установку источника тепла.
  5. На подводках к отопительным приборам второго этажа лучше поставить прямой байпас малого диаметра (15 мм).
  6. Верхний раздающий коллектор постарайтесь уложить на чердаке, чтобы не вести под потолками комнат.
  7. Используйте расширительный бак открытого типа с патрубком перелива, выведенным на улицу, а не в канализацию. Так удобнее следить за переполнением емкости. С мембранным бачком система работать не будет.

Расчет и проектирование самотечного отопления в коттедже сложной планировки стоит доверить специалистам. И последнее: магистрали Ø50 мм и более придется исполнять стальными трубами, медью либо сшитым полиэтиленом. Максимальный размер металлопластика составляет 40 мм, а диаметр полипропилена выйдет просто угрожающим из-за толщины стенок.

Однотрубные и двухтрубные системы отопления

Однотрубные системы водяного отопления не имеют обратных стояков, и вода, охлажденная в нагревательных приборах, возвращается в подающие стояки (рис. 7а, 7 б). В однотрубных системах в нижние нагревательные приборы поступает смесь горячей воды и воды, охлажденной в верхних приборах. Так как температура этой смеси ниже температуры воды в приборах верхних этажей, то поверхность нагрева нижних приборов должна быть несколько увеличена.

Рис. 7а. Однотрубные системы водяного отопления с искусственной циркуляцией (с замыкающими участками): 1 — котел; 2 — главный стояк; 3 — расширительная труба; 4 — расширительный бак; 5 — подающая линия; 6 — воздухосборник; 7 — стояки; 8 — обратная линия; 9 — насос; 10 — тройники с пробками Рис. 7б. Однотрубные системы водяного отопления с искусственной циркуляцией (проточная система): 1 — котел; 2 — главный стояк; 3 — расширительная труба; 4 — расширительный бак; 5 — подающая линия; 6 — воздухосборник; 7 — стояки; 8 — обратная линия; 9 — насос; 10 — тройники с пробками Рис. 7в. Однотрубные системы водяного отопления с искусственной циркуляцией (горизонтальная проточная система)

В однотрубных системах вода циркулирует в нагревательных приборах и стояках, которые их питают, вследствие разности температур воды в тех и других. Однотрубные системы можно устраивать по двум схемам. При схеме, приведенной па рис. 7а, в верхние радиаторы поступает из стояка только часть воды, остальная вода направляется по стояку к нижерасположенным радиаторам. Количество воды для каждого нагревательного прибора можно регулировать кранами, установленными у приборов.

Другая проточная система показана на рис. 7б. Здесь вся вода из стояка проходит последовательно через все нагревательные приборы, начиная с верхней. В отличии от простой однотрубной системы, в проточной системе в нижележащие радиаторы поступает не смесь горячей и охлажденной в верхних приборах воды, а только охлажденная вода. В проточных системах нельзя ставить у нагревательных приборов обычные краны двойной регулировки. Если бы были установлены такие краны, то, перекрыв у того или иного прибора кран, уменьшили бы подачу воды во все приборы, присоединенные к стояку, а полностью закрыв один из кранов, можно прекратить циркуляцию воды через все приборы данного стояка. Между тем установка нагревательных приборов без кранов влечет за собой большие неудобства, так как тогда становится невозможным регулировать температуру воздуха в помещениях.

Однотрубные системы отопления могут выполняться только с верхней разводкой, поэтому их применяют в зданиях, где имеются чердаки и где можно располагать подающие магистрали в верхних этажах. Поэтажный пуск данных систем в действие невозможен, и в этом их недостаток. Однако по сравнению с двухтрубными системами отопления однотрубные проще в монтаже и, кроме того, имеют более красивый внешний вид. Достоинство их в том, что на устройство однотрубной системы требуется меньше труб, чем на устройство двухтрубной. Все эти положительные особенности однотрубных систем весьма существенны и вполне оправдывают их широкое применение.

Системы отопления с верхней и нижней разводкой

Вариант системы отопления с верхней и нижней разводкой приведен на. рис. 6а, 6б на примере двухэтажного дома с подвалом и чердачным помещением. При верхней разводке (рис. 6а) горячая вода в чердачном помещении направляется в различные стояки, по ним же поступает к нагревательным приборам-радиаторам. При нижней разводке (рис. 6б) горячая вода из котла поступает в стояки снизу (из подвала). Независимо от типа разводки расширительный бак всегда располагается в наиболее высокой точке системы, т. е. в чердачном помещении.

Рис. 6а. Двухтрубная система водяного отопления с естественной циркуляцией (верхнее распределение воды): 1 — подающий (главный) стояк; 2 — трубопровод обратной воды; 3 — котел; 4 – расширительный бачок; 5 — нагревательные приборы; 6 — перелив; 7 — предохранительный трубопровод

Рис. 6б. Двухтрубная система водяного отопления с естественной циркуляцией (нижнее распределение воды): 1 — подающий (главный) стояк; 2 — трубопровод обратной воды; 3 — котел; 4 — расширительный бачок; 5 — нагревательные приборы; 6 — воздушная труба; 7 — перелив; 8 — предохранительный трубопровод

Как улучшить систему с принудительной циркуляцией?

Желательно конечно хорошо утеплить трубы систем отопления, чтобы минимизировать потери драгоценного тепла. Тогда будет экономично. Главное при выборе в свой дом системы с принудительной циркуляцией не ошибиться при ее расчете.

Необходимо обратить пристальное внимание на количество тепловых приборов, количество контуров отопления, подбор оптимального диаметра труб и мощность насоса. Именно с нарушением этих законов возникает больше всего проблем

То неправильно рассчитали количество приборов, то заузили трубопроводы и тепла радиаторам не хватает, то поставили слабый насос, который работает на износ и так далее

Именно с нарушением этих законов возникает больше всего проблем. То неправильно рассчитали количество приборов, то заузили трубопроводы и тепла радиаторам не хватает, то поставили слабый насос, который работает на износ и так далее.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

1 Комплектация и принцип действия

В водяных отопительных системах основным теплоносителем является жидкость. Она циркулирует от котельной установки к радиаторам отопления, отдавая тепловой потенциал окружающему пространству. В зависимости от длины труб процесс циркуляции может продолжаться довольно долго, что позволяет обогревать большие постройки. За счет такой особенности водяные системы отопления пользуются невероятным спросом.

Большинство установок способно функционировать без дополнительного насосного оборудования, т. к. передвижение теплоносителя осуществляется посредством термодинамических принципов. Простыми словами, процессу циркуляции способствует разность плотностей горячей и холодной жидкости, а также специфический уклон трубопровода.

Процесс работы открытой системы состоит из двух этапов:

  1. 1. Подача теплоносителя. Разогретая до определенной температуры вода начинает перемещаться от котла к радиаторам отопления.
  2. 2. Обратный процесс. Остатки теплоносителя попадают в расширительную емкость, охлаждаются, а затем возвращаются обратно, в результате чего цикл замыкается.

В системах однотрубного типа подача и обратка теплоносителя происходят в одной магистрали. В двухтрубных для этого используется две трубы.

Конструкция однотрубной системы отопления с насосом выглядит очень просто. В базовой комплектации установка состоит:

  1. 1. Из котельного агрегата.
  2. 2. Радиаторов отопления.
  3. 3. Расширительной емкости.
  4. 4. Системы труб.

Отдельные потребители не устанавливают в доме радиаторы, решая проблему монтажом специальной трубы с диаметром 8−10 см по периметру здания. Но, по заявлению специалистов, такие системы недостаточно эффективны, при этом их не совсем удобно обслуживать.

Однотрубная схема открытой системы отопления с насосом является энергозависимой. А что касается затрат на покупку комплектующих в виде труб, арматуры и сопутствующего оборудования, то они относительно невысоки.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Технология установки насосного оборудования в сеть

Этапы работы: подобрать нагнетатель, определить зону врезки, установить и подключить.

Правила установки:

  1. Байпас и шаровые краны позволяют отключить оборудование, быстро снять и заменить или отремонтировать без остановки работы сети. В верхнюю часть байпаса обязательно врезают воздушный клапан ручного или автоматического типа.
  2. Нагнетатели с ручной регулировкой перед запуском нужно развоздушить. Для этого открывают клапан спуска воздуха, запускают прибор в работу на 10 минут, выключают и снова открывают клапан. Процесс выполняют каждый раз при запуске сети в эксплуатацию.
  3. Размещают насос только горизонтально, чтобы лопасти погружались в теплоноситель при частичном заполнении трубопровода. Клеммы располагаются вверху.
  4. Розетка для подключения отдельная, герметизированная и заземленная.
  5. При длине трубопровода до 80 м хватит одного насоса. Если есть ответвления, батарей больше 5 штук или сеть длиннее 80 м – врезают несколько нагнетателей. На каждые дополнительные 20 метров – один насос. Отдельный прибор монтируют на ответвление тупикового типа, например, при подаче тепла в отдаленную комнату.

Подбор зоны монтажа и подключение

Чаще всего хозяева придерживаются схемы установки циркуляционного насоса в систему отопления в контур обратной циркуляции.

Причины такие:

  • температура и плотность ниже, оборудование прослужит дольше;
  • повышенное статическое давление воды снижает нагрузку.

Допускается врезка насоса в систему отопления на контур подачи, но только при условии прогрева теплоносителя до + 110 С при пиковых нагрузках. Это значит, что в сети с твердотопливными котлами нагнетатель лучше ставить в трубу обратной подачи, а во всех остальных случаях можно врезаться в подающий контур.

Подключение насоса отопления своими руками и обвязка зависят от схемы сети:

  1. В систему с гравитационной циркуляцией сначала устанавливают байпас. Это перемычка для поддержания работы магистрали при отключении электричества. Байпас есть в магазинах. Комплектация включает наличие кранов, вентиля, спускного клапана. Монтируют по схеме в паспорте. Как только электричество отключили, на байпасе открывают шаровой кран, вода пойдет в обход насоса. Перекрытый вентиль байпаса и открытый кран подачи воды на насос запускают работу сети с принудительной циркуляцией.
  2. Для сети с принудительной циркуляцией нагнетатель врезают в разрыв трубы подачи или обратки. По обеим сторонам от насоса нужны шаровые краны, чтобы отключить оборудование от работы в случае поломки или нарушения. Сливать теплоноситель из всей сети не придется – только из участка сети с насосом.

Рекомендации:

  • Ротор поворачивают только по горизонтали. Такое размещение не выведет оборудование из строя при частичном заполнении трубопровода водой.
  • Перед установкой надо осмотреть прибор – на нем есть стрелка, показывающая направление потока. Устанавливают по ней.
  • Если насос может работать в горизонтальном и вертикальном положении, врезка бывает вертикальной. Но это уменьшит работоспособность оборудования почти на треть.

Подключение насоса в сеть электропитания

Стандартные нагнетатели бытового применения работают от сети в 220 вольт. Основное правило – розетка должна быть отдельной, герметичной и заземленной. Для формирования подключения нужны три провода – фаза, ноль, заземление.

Как правильно подключить насос в систему отопления:

  1. Розетку оснастить автоматом защитного отключения. Если нагнетатель оснащен питающим проводом, клеммной колодкой, надо подключать напрямую к кабелю и клеммам.
  2. Клеммы расположены под крышкой, подписаны разъемы буквами: N – это ноль, L – это фаза, разъем «земля» не маркируют.
  3. Три провода стыкуют с разъемами, закрепляют, закрывают крышку. После проверяют заземление, тестируют сеть, запускают в работу.

Резервное питание организуют стабилизатором с накопителями. Чем больше объем накопителей, тем дольше отработает устройство без централизованной подачи электропитания. В среднем потребление насоса до 300 Вт в сутки, а уточнить показатель можно в техпаспорте прибора.

Регулировка скоростей циркуляционного насоса

Скорости насоса – это способность прибора менять производительность. Узнать о наличии режимов просто – в описании будет указана не одна мощность, а несколько (обычно три).

Читать далее: Как выбрать инсталляцию для унитаза: подвесная система, какая инсталляция лучше, выбор, какую выбрать

Точно также в трёх вариантах указывают и скорость вращения и производительность. Например: 70/50/35 Вт (мощность), 2200/1900/1450 об/мин (скорость вращения), напор 4/3/2 м.

Существуют модели, которые автоматически меняют скорость работы (а значит, и производительность), в зависимости от температуры окружающей среды.

Наличие скоростных режимов – не только для повышения комфорта. Это оправдано и экономически. До 40% энергии способен сберечь режимный прибор против обычного.

У большинства моделей циркуляционного насоса имеется функция регулировки скорости работы прибора. Как правило, это трехскоростные устройства, позволяющие управлять количеством теплоты, которое направляется на обогрев помещения. В случае резкого похолодания увеличивают скорость работы прибора, а при потеплении ее уменьшают, притом, что температурный режим в комнатах остается комфортным для пребывания в доме.

Чтобы переключать скорость, имеется специальный рычаг, расположенный на корпусе насоса. Очень востребованы модели циркуляционных устройств с автоматической системой регулирования данного параметра в зависимости от температуры снаружи здания.

У большинства моделей циркуляционного насоса имеется функция регулировки скорости работы прибора. Как правило, это трехскоростные устройства, позволяющие управлять количеством теплоты, которое направляется на обогрев помещения. В случае резкого похолодания увеличивают скорость работы прибора, а при потеплении ее уменьшают, притом, что температурный режим в комнатах остается комфортным для пребывания в доме.

Комплектация открытой системы

Отопление открытой разновидности выполняется с использованием следующих комплектующих элементов:

  • котел;
  • расширительный бак (атмосферная разновидность);
  • водопроводные трубы;
  • радиаторы отопления;
  • обратный трубопровод;
  • циркуляционный насос (если используется водяное отопление открытого типа с насосом);
  • кран первичного заполнения;
  • вентиль для слива воды.

Рассмотрим подробно особенности и характеристики основных составляющих элементов.

Котел

При устройстве отопления открытого типа можно использовать следующие разновидности котлов:

  1. Агрегаты, работающие на газовом топливе, применяют там, где к дому можно проложить газовую магистраль. Этот вариант самый выгодный по причине доступной цены энергоресурсов. Однако предварительно придется делать проект и согласовывать его в соответствующих службах.
  2. Твердотопливные котлы можно использовать в регионах, где легко можно купить уголь или заготовить дрова. Современные приборы довольно экономичные, имеют высокий КПД и не нуждаются в постоянном контроле.
  3. Электрические бойлеры применяют реже, потому что они проигрывают в экономичности другим разновидностям.
  1. Комбинированные многофункциональные котлы являются оптимальным решением, потому что могут работать в нескольких режимах с использованием разных энергоносителей.

Циркуляционный насос

Хоть открытый контур и может работать на естественной циркуляции, если есть возможность, то лучше установить насос. Так удастся увеличить эффективность отопления. Хоть прибор и потребляет электроэнергию, он дает существенную экономию основного энергоносителя, который использует котел.

При выборе подходящего насоса учитывают диаметр трубы, куда он будет врезаться, производительность агрегата и напор жидкости. Выбор насоса осуществляется с учетом его технических характеристик под конкретную отопительную систему.

Расширительный бак

Бачок можно сделать самостоятельно или купить готовый. Лучше применять емкости из нержавеющего металла. Бак должен иметь съемную или откидную крышку для контроля уровня жидкости. Сверху устанавливается патрубок для стока лишней воды.

Существует несколько вариантов установки расширительной емкости:

  • в наивысшей точке;
  • на обратке;
  • на дальнем стояке;
  • с насосом, который установлен на подаче.

Радиаторы отопления

Вы можете использовать следующие виды радиаторов:

  1. Чугунные батареи идеально подходят для открытого отопления. За счет высокой инертности чугунных радиаторов достигается внушительная экономия на энергоносителе.
  2. Стальные батареи легкие и недорогие. Если они имеют антикоррозионное покрытие, то прослужат довольно долго. Однако в открытых контурах их лучше не применять из-за быстрого остывания, что приведет к частой работе котла и значительным расходам энергоресурсов.
  3. Алюминиевые радиаторы легко и быстро устанавливаются и отличаются долговечностью. Они обладают высокой теплоотдачей и хорошей тепловой емкостью. Однако алюминий подвержен кислородной коррозии, поэтому выбирайте приборы с антикоррозионным покрытием.
  4. Биметаллические радиаторы хоть и дорогие, но объединяют в себе достоинства всех вышеперечисленных батарей. Они подходят для отопительных систем с высоким давлением. Однако монтировать их в частных домах с открытым контуром, в котором поддерживается атмосферное давление, нецелесообразно.

Трубы открытой системы отопления

Для устройства отопительного контура важно выбрать трубы из подходящего материала, а также определиться с их диаметром. Для устройства открытого отопления можно выбрать следующие варианты:

Для устройства открытого отопления можно выбрать следующие варианты:

  • стальные и металлические трубы почти не используются сегодня, потому что очень тяжеловесные и сложно монтируются;
  • медные трубопроводы качественные, надежные, но дорогостоящие;
  • металлопластиковые трубы довольно качественные, но надежность фитинговых соединений оставляет желать лучшего и нуждается в постоянном контроле протечек;
  • самым лучшим вариантом считаются трубопроводы из сшитого полиэтилена с армированием и защитой от кислородного окисления (они очень надежные и легко монтируются);
  • самый недорогой вариант – это использование полипропиленовых труб с армированием стекловолокном (для монтажа понадобится сварочный аппарат, который можно взять в аренду).

Особенности подключения

При подключении прибора желательно учитывать ряд рекомендаций. Соблюдение несложных правил увеличит срок службы системы, она должна работать более эффективно.

Лучше, когда поток, создаваемый насосом, ориентирован горизонтально. При вертикальной направленности эффективность падает на 30%.

Как уже говорилось, ротор мотора располагается горизонтально.

В противном случае возможен перегрев и преждевременный выход из строя. Соблюдение этого условия обязательно!

Устройство лучше ставить на обратной магистрали — для снижения тепловой напряжённости.

Кроме того, перед ним стоит установить грязевой фильтр — ротор чувствителен к наличию примесей окалины, песка, накипи.

Важно! При монтаже предусматривают обводную магистраль — байпас с обязательным перекрывающим шаровым краном или автоматическим клапаном. Это позволит менять оборудование, не нарушая работы системы

На входе и выходе устройства также ставят отсекающие шаровые краны на случай ремонта или профилактики. Их можно заменить на один кран или автоматический шаровой клапан.

Питающую магистраль лучше подключать до насоса — его место между нею и котлом.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
