Стальные радиаторы отопления: обзор технических характеристик и советы по выбору

Лучшие из стальных радиаторов отопления панельных плоских

Purmo Ventil Compact 22 500

Энергоэффективный Purmo Ventil Compact 22 500
Мне нравитсяНе нравится

Энергоэффективный, надёжный в эксплуатации панельный отопительный прибор с конвекторами, изготовленный из долговечной нержавеющей стали с износостойким порошковым покрытием. Тип подключения – нижний. Выдерживает нагрев до +110 градусов при рабочем давлении до 10 атмосфер. Производится с межосевым расстоянием от 250 до 850 мм.

Плюсы и минусы

Привлекательный внешний вид.
Надёжное наружное покрытие.
Высокий уровень теплоотдачи.
Длительный срок службы.
Встроенный термостатический клапан.
Монтажный комплект для установки.

Подверженность коррозии.

Цена: от 8830 рублей.

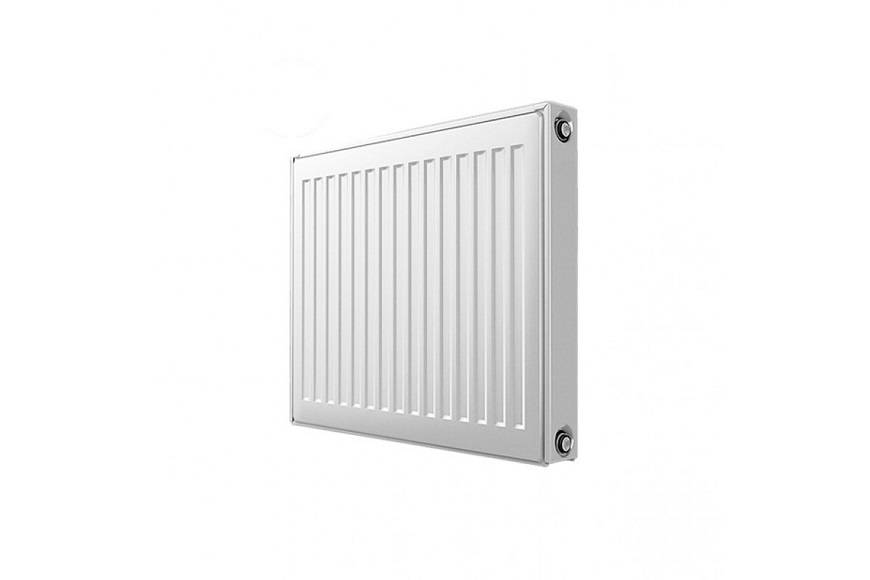

Royal Thermo Compact C22-500

Практичный Royal Thermo Compact C22-500
Мне нравитсяНе нравится

Практичная, современная модель панельного типа с конвекторами, боковыми стенками и декоративной верхней планкой. Радиатор предназначен для индивидуальных отопительных систем однотрубного или двухтрубного типа.  Высокая стойкость наружного покрытия прибора достигнута за счёт пятиэтапной покраски.

Плюсы и минусы

Долговременная гарантия.
Компактные габариты.
Надёжность.
Улучшенная производительность.
Экономичное энергопотребление.
Элегантный дизайн.
Универсальность применения.

Установка только на стену;
Короткие дюбеля для крепления.

Цена: от 6780 рублей.

Kermi FKO 11 500

Доступный Kermi FKO 11 500
Мне нравитсяНе нравится

Одним из главных достоинств модели является доступная цена. При этом прибор отличается долговечностью, надёжностью конструкции благодаря применению для его изготовления качественной стали с антикоррозийным покрытием. За счёт компактных размеров батарею легко уместить под подоконником любой ширины.

Плюсы и минусы

Улучшенная теплоотдача при невысокой стоимости.
Современный дизайн, подходящий для любых интерьеров.
Минимальная ширина, обеспечивающая экономию свободного пространства в помещении.
Функциональность, простота подключения.

Предназначен для комнат с небольшой площадью;
Недостаточная прочность лакокрасочного покрытия.

Цена: от 3796 рублей.

Как выбрать стальные радиаторы?

• Какой материал применялся при изготовлении (при производстве дорогих устройств применяется высокоуглеродистая легированная сталь);
• К какому типу относится;
• Наличие или отсутствие конвекции и количество рядов;
• От какой фирмы или страны;
• Габариты;
• Где продается;
• Технические параметры.

При выборе стальных батарей человеку важно знать:

• Тепловую мощность для комнаты. Она рассчитывается с учетом размера помещения, типа строения и окон и количества внешних стен;
• Далее, узнать рабочее давление. Так, стальное оборудование исправно работает при 6-8.7 атмосфер;
• Тип терморегулятора (бывает автоматический и ручной);
• Величина рабочего и испытательного давления;
• Какой тип отопления применятся конкретно для этого дома;
• Размер труб;
• Габариты радиатора.

Учитывая эти критерии, человек подберет качественный стальной радиатор потратив при этом минимум сил и денежных затрат.

Стальные панельные радиаторы отопления

Это приборы, в которых совмещаются функции радиатора и конвектора. Они выпускаются в виде панелей прямоугольной формы различных размеров.

Радиаторы данного вида обладают максимально простой конструкцией. Основу составляют панели-пластины из профилированной стали, которые соединены при помощи сварки. Внутри панели расположены несколько вертикальных каналов продолговатой формы, по которым циркулирует теплоноситель. Теплоноситель нагревает всю поверхность панели.

Для обеспечения более эффективной теплоотдачи конструкция оснащена рёбрами П-образной формы, выполненные из холоднокатаной тонкой стали. Они устанавливаются к панели с тыльной стороны. За счет этой части конструкции обеспечивается конвекторный обогрев помещения.

Каждый производитель выпускает широкий ассортимент продукции различных типов и размеров. Сегодня на рынке представлены модели следующих размеров:

• длиной — от 300 до 900 мм;
• шириной от 400 до 3000 мм;
• глубина устройства зависит от того, какое количество панелей используется.

Примечание! Одним из основных недостатков панельных радиаторов из стали является их повышенная склонность к загрязнению. Поэтому вместе с приобретением самого радиатора рекомендуется взять грязевые фильтры.

Стальной панельный радиатор под окном.

Существуют приборы с различными вариантами подключения: нижним, боковым и универсальным. Каждый из этих видов подключения обладает своими плюсами. Основным преимуществом нижнего подключения является то, что вся обвязка радиатора скрыта внизу и практически не видна, что не портит интерьер помещения (в отличии от бокового подключения, у которого краны и трубы находятся на виду).

В зависимости от модели, стальные радиаторы панельного типа могут обладать различными характеристиками:

• Максимальная температура теплоносителя 110-120°C.
• Рабочее давление: при толщине стенки 1,2 мм — до 9 атмосфер (опрессовочное до 13,5 атм); при толщине 1,4 мм – до 10 атм (опресовочное до 15 атм). Приборы гарантированно разрушаются при давлении 25 атм (согласно заводским испытаниям ОАО НИТИ «Прогресс», производящим радиаторы марки «Prado»). Из-за неспособности выдерживать более высокое давление, не рекомендуется использовать приборы данной группы в многоэтажных домах с центральным отоплением, где присутствуют мощные гидроудары.

В зависимости от комплектации стальные панельные радиаторы отопления подразделяются на несколько типов:

Тип 10.

Тип 10 — однорядный прибор без конвекторных ребер

Тип 11.

Тип 11 — однорядный прибор с конвекторными ребрами

Тип 20.

Тип 20 — двухрядный прибор с решеткой для выхода теплого воздуха, но без конвекторных ребер.

Тип 21.

Тип 21 (также его называют 12 типом) — двухрядный прибор с одной панелью конвекторных ребер и решеткой для выхода теплого воздуха.

Тип 22.

Тип 22 — двухрядный прибор с двумя панелями конвекторных ребер и решеткой для выхода теплого воздуха.

Тип 30.

Тип 30 — трехрядный прибор с решеткой для выхода теплого воздуха, но без конвекторных ребер.

Тип 33.

Тип 33 — трехрядный прибор с тремя панелями конвекторных ребер и решеткой для выхода теплого воздуха.

Преимущества стальных радиаторов панельного типа

• Длительный ресурс работы (более 25 лет).
• Возможность функционирования с любыми котлами.
• Нет таких жестких ограничений по теплоносителю, которые есть у алюминиевых радиаторов. Уровень рН должен быть в пределах 8,5 – 9,5, жесткость до 7, кислород не более 0,02 мг/кг воды, железо не более 0,5 мг/л., однако в теплоносителе не должно быть агрессивных составляющих.
• Современные панельные стальные батареи отопления имеют привлекательный внешний вид, они способны не только согревать помещение, но и стать для него настоящим украшением.
• Установку при желании можно выполнить самостоятельно, в этом нет ничего сложного, все необходимое для монтажа (дюбеля, саморезы, крепеж) присутствует в комплекте поставки. К тому же, практически каждый производитель предлагает инструкции с описанием каждого шага монтажа.

Недостатки

Высокая чувствительность панельных моделей к гидроударам в местах сварных швов. Радиатор может лопнуть или деформироваться при опрессовке.

Важно! Неспособность «держать» гидроудары делает невозможным установку стальных панельных радиаторов в многоквартирных домах. В основном их монтируют в частных домах и на дачах.

• Повышенная склонность к коррозии.
• Часто лакокрасочное покрытие является не устойчивым и если батарея сделана не качественно, то она начинает шелушиться уже спустя несколько лет эксплуатации.

Критерии выбора радиаторов отопления

Чтобы правильно определить, какие батареи лучше выбрать для конкретного места установки, необходимо учесть некоторые важные факторы:

• Информацию о максимальном давлении и температурном режиме в центральной системе отопления в конкретном населенном пункте. От этих данных будет зависеть, какие параметры должны иметь радиаторы.
• Стойкость конструкции радиатора и материала к качеству и температуре теплоносителя.
• Необходимую тепловую мощность для конкретного помещения — это необходимо знать для точного расчета количества радиаторов и их размерных параметров. Расчеты могут быть проведены по площади или объему помещений. Удобный и точный способ расчета будет предложен читателю в конце данной публикации.
• Дизайнерское оформление радиаторов тоже является немаловажным критерием, так как эти отопительные приборы могут поддержать выбранный дизайнерский стиль, или, наоборот, испортить внешний вид комнаты.

Характеристика стальных батарей отопления

В настоящее время на рынках присутствуют следующие типы стальных радиаторов:

1. Самым недорогим и маломощным признан тип 10, в котором всего одна панель. Самым существенным ее достоинством можно назвать легкость в обслуживании. Эта модель подходит исключительно для автономного отопления с котлом небольшой мощности.
2. Тип 11 кроме панели оснащен конвектором, что увеличивает уровень его теплоотдачи. Теплообменник распространяет нагретый стенками радиатора воздух по помещению.
3. Радиаторы типа 20 состоят только из двух панелей.
4. В модели 21 так же 2 панели, но добавлен 1 конвектор.
5. Самыми востребованными и оптимальными в категории стоимость-качество является тип 22. Характеристика стального панельного радиатора этой модели связана с тем, что в нем две панели и два конвектора к каждой из них. Если в помещении теплопотери невелики или вовсе отсутствуют, то это самый экономичный и эффективный вид панельных радиаторов.
6. У 33-го типа три панели с тремя конвекторами. Это самый дорогой среди цельных стальных радиаторов вид с тремя рядами панелей и таким же количеством оребрения.

У панельных батарей нет возможности «нарастить» или убрать секции, поэтому изучение технических параметров и соотнесение их с существующей отопительной системой позволит избежать многих проблем при эксплуатации.

Главное, на что стоит обратить внимание, это:

Уровень теплоотдачи. Размеры стальных батарей отопления играют в этом вопросе важную роль.

Какое давление названо максимальным для каждого конкретного типа радиатора.

Под каким давлением изделие проходило испытания на заводе. Эти технические параметры должны быть указаны в документах батареи.

Объем конструкции, то есть, сколько носителя в нем помещается. Так как канавки внутри стальных панелей достаточно узкие, а вода может иметь примеси, то нужно учитывать возможность скорого засорения системы.

Состав теплоносителя

Этот параметр указывает на допустимый уровень Ph носителя, что крайне важно учесть, чтобы избежать коррозии.

Главное, на что следует обращать внимание, когда речь идет про панельные радиаторы – характеристики их теплоотдачи. Она напрямую зависит от температуры воды и нагрева стенок обогревателя, скорость, с которой через него проходит теплоноситель, схема подсоединения и площадь поверхности конструкции

Если взять отечественные Госты, то по ним температура воды должна соответствовать +105 в подающей и +70 градусов в обратной трубе.

Рассчитывая мощность, следует учесть, что технические характеристики стального радиатора отопления меняются в зависимости от способа подключения (бокового или нижнего) к системе отопления.

Особенности автономных систем отопления

Отопительные системы частных домов отличаются от централизованных систем отопления не столько конструктивными особенностями, сколько эксплуатационными характеристиками. Обогрев высотных домов требует высокого давления в трубах, чтобы теплоноситель мог подняться на верхние этажи, пройти через многочисленные радиаторы, переходы, краны и изгибы, после чего вернуться обратно. Чем выше дом, тем выше давление, и тем более прочными должны быть радиаторы и соединения.

Автономная система отопления, используемая в частных домах состоит из: котла, труб, радиаторов, расширительного бачка и циркуляционного насоса (используется в системах с принудительной циркуляцией).

Что касается автономных систем отопления, то в них не нужно большое давление – максимальный показатель здесь составляет всего 2-3 атмосферы. Поэтому радиаторы отопления для дома могут быть любыми, начиная от чугунных и заканчивая биметаллическими. Некоторые останавливаются на самых дешевых моделях, экономя деньги в своем кошельке, а кто-то отдает свое предпочтение более надежным, современным и прочным радиаторам. Но вердикт наш таков, что для автономных систем годятся любые батареи отопления.

Чем еще отличаются централизованные системы отопления? В них наблюдаются:

• Низкое качество теплоносителя;
• Мощные гидроудары.

Теплоноситель в централизованных системах действительно отвратительный. В нем полно вредных для труб и радиаторов реагентов, много растворенных солей и очень много мелких механических примесей. Под таким воздействием выживают только самые живучие батареи, например, чугунные или биметаллические.

Автономные системы хороши тем, что здесь в качестве теплоносителя выступает чистая вода, заливаемая из водопроводной системы. В любое время воду можно заменить, это сделает теплоноситель более чистым. Нередко здесь используют альтернативные теплоносители, не вступающие в реакцию с металлами и даже не замерзающие на холоде. То есть, в автономных системах отопления нет агрессивной среды, которая могла бы в кратчайшие сроки разрушить трубы и радиаторы. Поэтому здесь используются практически любые типы радиаторов.

При использовании стальных радиаторов рекомендуется создавать замкнутые отопительные системы, так как в открытые системы нередко попадает кислород, который вместе с водой начинает разрушать не только батареи, но и трубы (металлические).

Гидроудары в автономных отопительных системах происходят редко, так как они отличаются небольшими размерами, небольшим количеством теплоносителя и минимальным давлением. Поэтому о данном факторе можно не беспокоиться – смело устанавливайте любые батареи, но не забывайте, что у любой батареи есть свои недостатки.

Достоинства и недостатки биметаллических радиаторов

Если подробно изучить отзывы о данном типе отопительных приборов, можно выделить их основные плюсы и минусы.

Достоинства биметаллических радиаторов:

1. За счет алюминиевых элементов имеют высокую теплопроводность, теплоотдача достигает 200 ВТ.
2. Возможность выбора количества секций.
3. Можно использовать в качестве проводящей жидкости воду и химические соединения.
4. Особая конструкция верхней части радиатора в виде лепестков, направленных внутрь помещения. Благодаря этому теплый воздух циркулирует в нужном направлении.
5. Стальной каркас долговечен, срок службы такого отопительного прибора до 30 лет.
6. Относительно небольшой вес.
7. Эстетичный вид.
8. Литые конструкции способны выдерживать большое давление и гидроудары.

Недостатки:

1. У секционных радиаторов есть слабое место – стыки соединений. Они могут не выдержать гидроударов, которые иногда возникают в системе центрального отопления.
2. Большая по сравнению с другими видами батарей цена.
3. Подключение к трубопроводу только боковое.

Стальные трубчатые радиаторы отопления

В сравнении с панельными моделями, трубчатые используются реже. Прежде всего, это связано с высокой стоимостью трубчатой конструкции.

Модель КЗТО PC 1. Макс. рабочее давление – 15 атм, температура теплоносителя — 130°C.

Трубчатые радиаторы представляют собой стальные трубы, расположенные в несколько рядов (от 2 до 6 параллельно расположенных трубок), которые соединены коллекторами. Существуют модели, как с горизонтально, так и с вертикально расположенными трубами. С точки зрения теплоотдачи, это достаточно эффективная конструкция: прибор быстро нагревается и быстро остывает.

Характеристики стальных трубчатых батарей:

• Рабочее давление — до 15 атмосфер (опрессовочное до 25-30 атм). Как правило, прибор проходит 2 испытания в заводских условиях: 1) при помощи воздуха проверяется герметичность прибора; 2) при помощи воды проверяется прочность агрегата;
• Максимальная температура теплоносителя – 120-130°C
• Глубина — до 226 мм, высота — 190-3000 мм, длина — без ограничений.

Трубчатые стальные батареи легко очищать от пыли, в плане гигиены они выгодно отличаются от чугунных или алюминиевых собратьев, очистка которых является настоящей проблемой.

Примечание! Как уже было отмечено выше, к недостаткам стальных трубчатых радиаторов относится их высокая стоимость. Цена 8-ми секционного IRSAP TESI 3036508TAM мощностью 472 Вт составляет около 6600 руб. Цена 8-ми секционного КЗТО РС 1-300-8 (производимого Кимрским заводом теплового оборудования), мощностью 216 Вт составляет около 2000 руб.

Многие производители стальных трубчатых радиаторов отопления покрывают внутренние стенки полимерным слоем, который защищает прибор от коррозии.

Стальной радиатор в офисном здании.

Популярные производители стальных радиаторов

Zehnder (Германия)

Zehnder (

Крупнейший производитель изделий трубчатого типа, являющийся неизменным лидером на европейском рынке. Радиаторы марки внутри имеют специальное защитное покрытие, предотвращающее развитие коррозии. Адаптированы для российского рынка.

Kermi (Германия)

Kermi

Батареи немецкого бренда работают с давлением до 13 атмосфер при максимальной температуре до +110 градусов. Средняя теплоотдача приборов марки: около 1158 Вт. Производятся из надёжной листовой стали толщиной 1, мм.

Purmо (Финляндия)

Purmо

Кимрский Завод Теплового Оборудования (КЗТО/KZTO) (Россия)

Кимрский Завод Теплового Оборудования

Основоположник российского рынка отопительного оборудования. Компания производит две серии трубчатых радиаторов: с квадратным (PC) или круглым коллектором, а также производительные, мощные панельные модели с улучшенной теплоотдачей и современным, эргономичным дизайном.

Elsen (Россия)

Elsen

Компания специализируется на изготовлении современных и функциональных панельных радиаторов отопления, по техническим параметрам не уступающих европейским аналогам. Для производства оборудования используется высококачественная холоднокатаная низкоуглеродистая сталь толщиной 1,25 мм. Панели свариваются между собой сплошным роликовым швом, обеспечивающим их герметичность и долговечность. Выпускаются в различных размерах, с нижним или боковым способом подключения.

Концерн «Лидсельмаш» (Республика Беларусь)

Концерн «Лидсельмаш»

Специализируется на производстве плоских стальных батарей отопления под брендом «Лидея».  Для изготовления моделей марки используется качественная холоднокатаная сталь, имеющая толщину 1,2 мм. Отопительные приборы Лидея предназначены для автономных отопительных систем жилых или производственных зданий. Выпускаются в различных вариантах длины и высоты.

Основные виды радиаторов для центрального отопления, их недостатки и преимущества

Чугунные радиаторы. Лидирующий по распространенности вид радиаторов на протяжении нескольких десятилетий. Существенно изменился только внешний вид — есть модели, являющиеся настоящими дизайнерскими образцами (стоимость их соответствующая). Хороши в использовании в жилых и производственных многоэтажных зданиях.

Преимущества:

• высокая теплопередача;
• прочность и долговечность;
• неприхотливость и выносливость;
• большое проходное сечение, позволяющее сохранять пропускную способность даже при накоплении отложений.

Недостатки:

• необходимость промыва 2-3 раза в год;
• уязвимость к сильным механическим воздействиям (батарея может треснуть);
• высокая цена.

Алюминиевые радиаторы. В настоящее время пользуется огромной популярностью у россиян. Состоят из секций, количество которых зависит от площади обогреваемого помещения. Именно данный вид характеризуется наибольшей степенью обогрева, достигаемой за счет высокой теплопроводности самого металла и увеличения площади теплопроводности, благодаря развитой системе оребрения. По конструкции выделяют модели секционные и цельные.

Для централизованных систем отопления радиаторы из алюминия не рекомендуются к эксплуатации. Поскольку при наличии кислорода в теплоносителе этот металл окисляется, и происходит «завоздушивание» секций из-за выделения водорода. Для избежания этого устройству требуется регулярный уход и откачка воздуха.

Преимущества:

• легкость;
• внешняя привлекательность;
• прочность и надежность;
• отличная теплоотдача.

Недостатки:

• подверженность коррозии;
• необходимость регулярного спускания воздуха из радиатора через воздухоотводный клапан;
• деформация алюминия при гидроударе;
• твердые частицы, присутствующие в теплоносителях, способствуют разрушению стенок устройства изнутри, что снижает срок эксплуатации устройства (эта проблема решается путем оснащения радиатора грязевиками и дополнительными фильтрами, требующими регулярной чистки);
• при соединении алюминиевых труб с медными, быстрое разрушение алюминия.

Стальные радиаторы. Распространенный вид в условиях малоэтажного частного строительства. Для централизованного отопления не лучший вариант, поскольку:

• обычно рабочее давление в отопительной системе превышает допустимое;
• при гидравлическом ударе эксплуатационный срок значительно сокращается и составляет всего нескольких месяцев.

Преимущества:

• привлекательный дизайн;
• занятие небольшого места в помещении.

Недостатки:

• подверженность коррозии;
• средний срок службы при соблюдении эксплуатационных правил — не больше 7 лет.

Биметаллические радиаторы. Сочетают преимущества двух предыдущих видов радиаторов, за счет особой конструкции — алюминиевой оболочки и стального сердечника. Используются при любом виде отопления, но особенно с хорошей стороны зарекомендовали себя в высотных зданиях с центральным отоплением.

Преимущества:

• способность выдерживать значительные нагрузки и гидравлические удары, прочность;
• высокая теплоотдача;
• небольшой вес и продуманная форма, способствующая эффективному обогреву помещения.

Недостатки:

высокая цена, обусловленная сложностью конструкции.

Выводы

Итак, дать однозначный ответ на вопрос, какие радиаторы отопления лучше для центрального отопления, не представляется возможным, поскольку каждая конкретная ситуация индивидуальна и выбор зависит от особенностей жилищных условий и ценового диапазона. Но в общем случае мнения экспертов сводятся к следующему:

1. В силу непредсказуемости центрального отопления лучшими на сегодняшний момент считаются биметаллические радиаторы, сочетающие в себе механическую прочность, высокую теплоотдачу и эстетичный вид. Основной минус — высокая стоимость.
2. Чугунные радиаторы также заслуживают внимания, но требуют большего ухода.
3. От стальных и алюминиевых радиаторов в домах с центральным отоплением лучше отказаться, в силу особенностей данных металлов — подверженность коррозии, взаимодействие с другими металлами и др.

Расчет радиаторов отопления частного дома

Таблица характеристик 1 секции радиатора отопления в зависимости от материала и размера секции.

От того, насколько точно и тщательно будет выполнен расчет количества радиаторов отопления в частном доме, зависит равномерность обогрева и эффективность работы всей отопительной системы. Средняя тепловая мощность отопления составляет 100 Вт на 1 кв. м. площади. То есть, для обогрева комнаты площадью в 20 кв. м. нужен радиатор мощностью 2000 Вт. Если мы выберем для обогрева биметаллический радиатор с теплоотдачей 200 Вт на секцию, то там понадобится 10-секционный обогреватель (или две батареи по 5 секций). Чугунные батареи отличаются меньшей теплоотдачей, в среднем 120-140 Ватт на одну секцию, поэтому здесь секций должно быть больше.

Также в процесс расчета включаются:

• Поправки на вид остекления;
• Наличие теплоизоляции и толщина стен;
• Высота потолков (стандартная формула учитывает высоту потолков от 2,5 до 3 метров);
• Наличие обогреваемых помещений над текущим помещением;
• Количество наружных стен (угловые комнаты более холодные);
• Количество и площадь окон;
• Климатические особенности данной местности.

Наиболее точные расчеты включают учет розы ветров и расположение наружных стен относительно сторон света.

Схемы подключения: «ленинградка», боковое подключение и диагональное.

Как подключить радиаторы отопления в частном доме? Если вы планируете вести однотрубную систему, мы рекомендуем схему «ленинградка» с перемычкой (байпасом) на каждую батарею. Если вы планируете использовать двухтрубную систему, то здесь применяется диагональное или боковое подключение. Регулировка радиаторов отопления в частном доме осуществляется с помощью кранов, перекрывающих подачу теплоносителя. При необходимости, краны можно поставить на каждую батарею – это поможет выровнять температуру в комнатах.

Регулировка доступна и в однотрубной системе, но для этого она должна быть выполнена по схеме «ленинградка», с байпасом/перемычкой и тремя кранами на каждую батарею.

Стальные панельные радиаторы отопления: что это?

Одной из разновидностей радиаторов отопления являются панельные приборы.

Устройство

Для изготовления панельного радиатора используется, как правило, тонкая сталь, листы которой помещаются под молот формовочного пресса — он создаёт в них множество канальцев для протекания теплоносителя.

Фото 1. Стальной панельный радиатор отопления. Внутри прибора находится множество канальцев для протекания теплоносителя.

Потом два таких листа скрепляются воедино, образуя внутри себя длинную зигзагообразную линию для циркуляции горячей воды.

Важно! Радиатор может состоять из нескольких подобных сцепленных листов — от их числа зависит мощность

Технические характеристики

Эффективность работы устройства зависит от числа панелей и наличия конвекторов на них. Конвекторы же необходимы для увеличения интенсивности теплоотдачи от нагретого горячей водой металла в помещение. Кроме того, некоторые типы батарей могут закрываться кожухом, который тоже улучшает теплоотдачу, но затрудняет отчистку. Для удобности различения множества вариаций конвекторов их принято обозначать двузначными числами: первое — количество водопроводящих панелей, второе — количество конвекторов.

Выделяют:

• 10-тип. Одна отопительная панель без конвекторов и кожуха.
• 11-тип. В этой модели просто добавляется конвектор.
• 20-тип. Две водопроводящих пластины без П-образного конвектора.
• 21-тип. Внутри устанавливается один конвектор и все это помещается в кожух.
• 22-тип. Та же конструкция, отличие только в количестве конвекторов внутри — их два.

Кроме этих, существует ещё типы 30 и 33: они ничем не отличаются по устройству, но большее число деталей заметно увеличивает их мощность и эффективность работы.

Внимание! Радиаторы типа 30 и 33 из-за своей мощности и конвекции собирают очень много пыли, а также их, как правило, нецелесообразно монтировать в малых помещениях, поэтому при самостоятельном создании системы отопления лучше выбирать тип 22

Особенности

К техническим, экономическим и конструкционным особенностям панельных радиаторов относится:

• Низкая стоимость в сравнении с биметаллическими.
• Лёгкость всей конструкции, обеспечивающаяся за счёт применения тонких листов стали.
• Функциональность: возможно монтировать в квартире, доме, гараже, и даже на балконе, веранде или мансарде.

Плюсы и минусы

Преимущества:

• Именно эта отопительная система быстрее прочих конкурентов по нише передаёт тепло воздуху в помещении, то есть проявляет самую высокую теплопроводность.
• Очень простая и быстрая установка. Из всех отопительных решений монтаж легче только у комнатного костра.
• Горячая вода циркулирует по очень узким каналам, поэтому передача тепла от неё к металлу происходит быстро, а самого теплоносителя — воды — требуется для этого весьма мало. Благодаря такой конструкционной особенности прогреть остывшую воду можно очень быстро, что обеспечивает и третье преимущество.
• Энергоэффективность: приборы, которые требуются для работы радиатора (насос и нагревательный котёл) — не станут перерасходовать электроэнергию на циркуляцию и нагревание воды, поскольку для работы устройства нужно намного меньше жидкости, чем для биметаллических и чугунных батарей.

Листовая сталь обеспечивает лёгкость и экологичность радиаторов, благодаря чему достигается удобство транспортировки и широта горизонтов применения: от частных домов до детских садов.

Недостатки:

• Если хотя бы несколько раз слить воду из радиатора, допустив тем самым попадание воздуха внутрь, то велик шанс того, что в нём начнутся коррозийные процессы. Для нормальной и продолжительной работы устройства требуется постоянно поддерживать циркуляцию воды, а соответственно — держать насос всегда работающим.
• Хорошая теплопроводность — палка о двух концах. Малое количество воды в каналах системы и наличие насоса обеспечивает быструю смену остывших потоков воды горячими. Но если отключить насос, тонкая сталь радиатора очень быстро остынет и воздух в доме — тоже.

На какой площади лучше устанавливать? Таблица для расчета теплоотдачи

Для нормальной работы панельной системе требуется циркуляционный насос, который не везде можно установить. В трубах квартир и так присутствует гидравлическое давление, а для частного дома можно приобрести насос, поэтому основная область применения панельных радиаторов — квартиры и дома не самой большой площади и без повышенной влажности.

Панельные радиаторы — отличное отопительное решение для офисных помещений, поскольку их легко приспособить под любую дизайнерскую задумку, а энергоэффективность и низкая стоимость — залог быстрой окупаемости.

Фото 2. Таблица для расчета теплоотдачи панельных радиаторов типов 11, 22 и 33 в зависимости от длины и высоты приборов.

Обзор производителей биметаллических радиаторов

На рынке представлены изготовители из Европы и России, вся продукция различается по своим техническим характеристикам, стоимости.

К надежным производителям относятся следующие компании:

1. Российско-китайский производитель WARMA поставляет на рынок бюджетные модели литых биметаллических радиаторов. Изделия выпускаются в соответствии с ГОСТ 31311-2005, адаптированы под условия российских систем отопления, предназначены для установки в автономные и централизованные схемы. Сердечник из углеродистой стали, вертикальные каналы со стенками толщиной в 2 мм, диаметром 20 мм, горизонтальные каналы с толщиной стенок в 4 мм.
2. Konner, РФ. Литые радиаторы с высокой стойкостью к коррозии, трубы вертикальных каналов и коллектор изготовлены из легированной стали, товар сертифицирован, выпускается по ГОСТу. Отличительная особенность – большая площадь панелей радиатора, которая обеспечивает равномерную теплопередачу от прибора.
3. TENRAD, Германия. Приборы адаптированы к российским системам отопления, стенки вертикальных каналов толщиной в 3,6 мм, горизонтальных в 1,8 мм. Трехрядная реберная часть оснащена двумя конвекционными зазорами, откуда нагретый воздух поступает в помещение. Выпускаются изделия в соответствии с ГОСТ, соблюдены санитарные нормативы. Особенность в высокой теплоотдаче и многослойном внешнем защитном покрытии, последним из которых является напыление эпоксидным полиэстером. Изделия стойко переносят механические воздействия и инертны к химической, щелочной среде теплоносителя.
4. Radena, Италия. Качественные и надежные радиаторы с разнообразием межосевых расстояний в 150-500 мм. Бюджетная стоимость и повышенные практические характеристики хорошо зарекомендовали продукцию. Но эти приборы достаточно чувствительны к качеству теплоносителя, поэтому лучше ставить в автономных системах отопления.
5. Rifar, РФ. Биметаллические батареи с монолитным коллектором, выполненным из стали с защитной алюминиевой оболочкой хорошо подходят для магистралей отопления централизованного типа, потому показаны для установки в квартирах. Особенность в наличии нижнего и бокового подключения, трех размерных вариантах. Радиаторы хорошо зарекомендовали себя в работе в промышленных, административных и жилых многоэтажных строениях.

Стоимость биметаллических секционных радиаторов стартует от 4-6$ (от 300-500 рублей), за литые приборы отопления начинается от 57$ (4400 рублей).
