Выбор и монтаж тепловой завесы на входную дверь

Монтаж тепловой завесы на входную дверь

Ориентация и тип устройства в этом случае становятся главными факторами. Рекомендации будут такими.

Горизонтальные монтируются к стене и к потолку при помощи специальных крепёжных элементов, например, кронштейнов, которые обычно идут в комплекте с устройством.

Вертикальные бывают левыми и правыми, при их установке применяют специальные панели. Их присверливают около пола.

Выпускают универсальные разновидности, допускающие любые виды монтажа, в горизонтальной либо вертикальной плоскости в равной степени.

Водяные завесы при установке добавляют сложностей, поскольку для их подключения нужен специальный трубопровод. Обязательно наличие смесительного узла в комплекте, либо его приобретают отдельно.

Если для подключения не хватает сетевого шнура, приобретают удлинитель. Иногда ставят несколько завес в ряд с помощью соединительных элементов.

Выпускают модели, которые ставят непосредственно на пол, сбоку от обдуваемого проёма. Такой вариант удобен тем, что можно отказаться от монтажа на стены или потолок. Нужно только установить всё на ровную поверхность. Такие завесы называют колоннами.

Как работает водяная тепловая система

Принцип работы достаточно прост: радиальный вентилятор направляет на проём воздушный поток — своеобразный барьер, через который тёплый воздух не может покинуть помещение, а холодный – проникнуть внутрь.

Турбина вентилятора размещается вдоль всего устройства – это обеспечивает эффективность и равномерную подачу горячего воздуха, который прокачивается по корпусу. Схема движения воздуха следующая: холодный воздух забирается у пола, продувается через нагревательный контур и выдаётся горячей струёй параллельно плоскости дверей или ворот.

Двигатель прикрепляется сбоку. Если длина турбины превышает 0,8 м, тогда двигатель располагают в центральной части, а по бокам устанавливают дополнительные турбины небольшого размера.

Отсекающая завеса нагревается во время прохождения воздуха по водяному калориферу. Для работы водяной завесы требуется центральное отопление или сеть горячего водоснабжения.

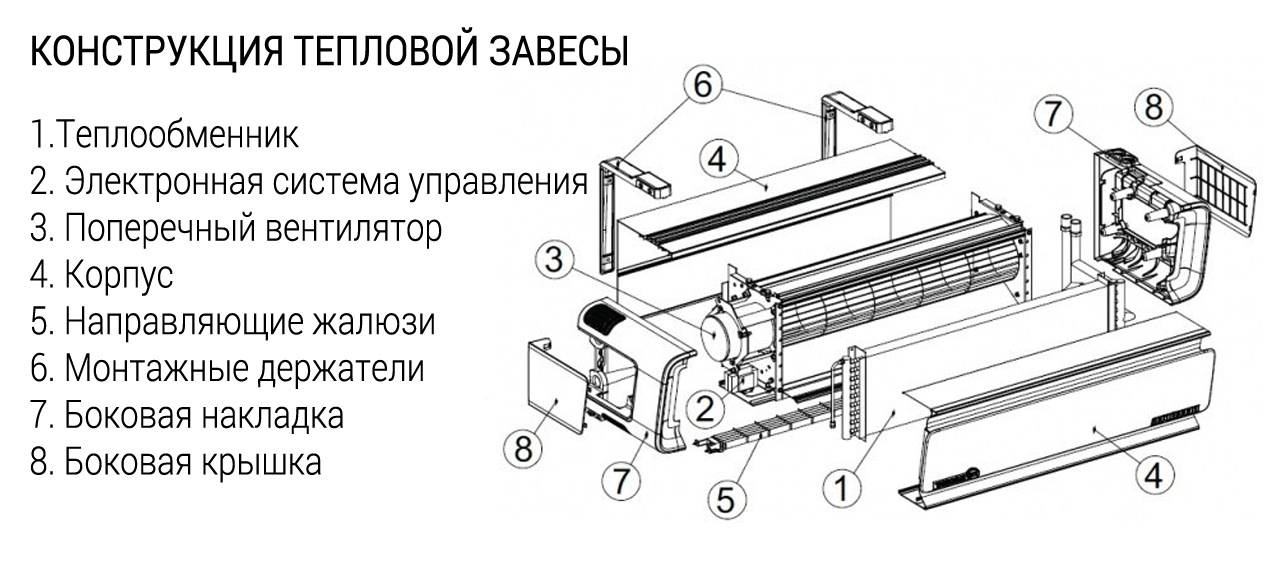

Конструкция в полной сборке выглядит следующим образом:

  • теплообменный механизм;
  • система управления (электронная);
  • вентилятор;
  • корпус;
  • направляющие жалюзи;
  • кронштейны;
  • боковые накладки и крышки.

Нужна ли высокая мощность тепловой завесы? Правильный выбор основных параметров

Размеры выходного канала лишь немногим меньше корпуса, поэтому для оценки достаточно уточнить габариты по корпусу. Серийные модели выпускают в широком ассортименте с шириной от 56 до 255 см. Подбор тепловой завесы в соответствии с параметрами конкретного прохода не вызовет больших затруднений. Крупные проёмы перекрывают несколькими блоками, которые стыкуют без больших промежутков для обеспечения надёжной защиты.

К сведению! Длина лопаток блока вентилятора, как правило, не превышает 75−80 см. При увеличении размеров возникают слишком сильные вибрации. Приходится укреплять узел, устанавливать мощный привод. В самых простых широких моделях устанавливают один электромотор в центре. Это уменьшает эффективность завесы.

Здесь изображены особенности модельного ряда одного из профильных производителей с учётом максимальной высоты монтажа:

  • 100 и 200 – применяют для установки в дверных проёмах,
  • 300 – можно прикреплять к силовому каркасу потолка,
  • 400 – эта тепловая завеса предназначена для мастерских, автомобильных моек,
  • 500 и 700 – устанавливают в складских помещениях,
  • 800 – подойдёт для оснащения производственного цеха, иного помещения с большой высотой потолков.

Вместо допустимой высоты иногда указывают эффективную дальность действия, рекомендованную длину струи. Производительность подбирают таким образом, чтобы при горизонтальном монтаже завесы в нижней части рассеивалось не более 30% воздушного потока (70% – поступает обратно в помещение). Для упрощения расчёта профильные специалисты пользуются пропорцией: производительности 800±100 м³ в час хватит для стандартного дверного проёма в 75−80/180−220 см (Ширина/ Высота, соответственно).

К сведению! Необходимо делать коррекции с учётом силы порывов ветра, температурных перепадов, интенсивности эксплуатации и других значимых факторов.

При выборе мощности необходимо понимать, что такую технику чаще всего применяют в качестве вспомогательного средства. Для бытовых и небольших коммерческих объектов достаточно 2−4 кВт. Если запланирована установка более производительного оборудования, тепловой расчёт выполняют по стандартным формулам. Для упрощённой схемы пользуются пропорцией: 1 кВт на каждые 10 м² общей площади.

Монтаж и цель использования прибора

Тепловой вентилятор устанавливается исходя из типа, а также вида модели. С этой целью необходимо определить показатели по ширине и высоте дверного проема, где потом установится такое приспособление и создаваемый им скоростной режим потока воздуха. Применяется следующее правило: чем ниже расположение проема, тем меньшей должна быть скорость. Установка тепловой завесы должна осуществляться как можно ближе к двери ввиду того, что устройству необходимо охватить весь дверной проем.

Чем ниже расположен дверной проем, тем меньшей должна быть скорость воздушного потока

Рекомендовано монтирование нескольких завес при широком проеме двери. При этом приборы будут установлены рядом, друг за другом, и, как следствие, будет создана единая система, которая позволит охватить все помещение. Тепловая завеса на входную дверь, цена которой при таком выполнении будет увеличена, гарантирует эффективное ее использование. Также нужно учесть скорость сквозняка, возникающего внутри здания, – это применимо в основном к помещениям с большой площадью, у которых несколько дверей.

При правильной установке тепловой завесы поток нагретого воздуха попадает в середину помещения даже при открытых дверях и таким образом обеспечивает помещение дополнительным отоплением

Плюсы использования тепловой завесы:

Высокая степень защиты от загрязненного воздуха, мелкодисперсной пыли, выхлопных газов, а также разных насекомых в теплое время года.

Практичное, удобное устройство для защиты от внешних неблагоприятных факторов

Экономичность в расходе электроэнергии

Даже принимая во внимание, что само устройство является потребителем электроэнергии, его применение представляет большую выгоду. Практически доказано, что использование воздушной тепловой завесы при ее правильном выборе и установке дает возможность сэкономить до 30 процентов на потреблении энергоносителей, которые затрачиваются на отопление здания в зимний период и охлаждение летом

Тепловая завеса обеспечивает температурный комфорт в помещении

Происходит этот процесс так: теплые воздушные массы легче холодных, в связи с этим они поднимаются вверх, и, как следствие, «тяжелый» холодный воздух накапливается возле пола – таким образом образуется градиент. Из-за того, что теплые воздушные массы движутся к полу от завесы, разница температурного режима в вертикальном направлении сокращается значительно. Как следствие, проходит процесс урегулирования градусов в среднем положении в помещениях, в которых находятся люди.

Принцип работы воздушно-тепловой завесы

Комфортность. Тепловая завеса способствует нейтрализации сквозняков, которые возникли в помещении, таким образом снижается вероятность простудных заболеваний. Летом благодаря данному устройству обеспечивается комфортная прохлада ввиду недопущения попадания пыли и жарких потоков воздуха в помещение.

При грамотной установке теплового устройства возможно обеспечить дополнительное отопление, а летом достигаются максимальный комфорт и чистота воздуха.

Тепловая завеса создает барьер между двумя разнотемпературными потоками

Виды тепловых завес

Как правильно выбрать тепловую завесу? Все существующие модели можно классифицировать по способу монтажа и типу теплоносителя.

По типу установки

На сегодняшний день существует три разновидности воздушно-тепловых завес:

  1. Горизонтальные. Классическое исполнение. Устанавливаются непосредственно над дверными (оконными) проемами. Как правило, это небольшие модели экономкласса, мощностью до 5-6 кВт;
  2. Вертикальные. Устанавливаться только вертикально сбоку от проема. Такой способ монтажа выбирается в том случае, когда в силу тех или иных причин горизонтальная установка невозможна или неудобна. Сегодня на рынке климатической техники присутствуют дизайнерские модели вертикального монтажа, выпущенные в виде колонн;
  3. Встраиваемые. Характеризуются тем, что корпус прибора полностью скрыт под подвесным потолком. Направленный поток воздуха выходит из сопла, спрятанного за декоративной решеткой.

Горизонтальная и вертикальная установка

С недавних пор на российском рынке климатической техники можно встретить универсальные тепловые завесы, которые могут устанавливаться как горизонтально над проемом, так и вертикально сбоку от проема.

По типу теплоносителя

В зависимости от способа нагрева воздуха, все тепловые завесы делятся на три группы:

  1. Газовые;
  2. Водяные;
  3. Электрические.

Газовые воздушно-тепловые завесы нагревают воздух посредством сжигания пропана. Это достаточно специфическое оборудование, которое устанавливается на крупных предприятиях с огромной проходимостью в пиковые часы. Такие системы не применяются в помещениях, площадью менее 60 м2. Характеризуются высоким КПД, стоимостью, эксплуатационными расходами.

Водяные воздушно-тепловые завесы выбирают, когда есть хороший доступ к системе ГВС или отопления. Принцип работы оборудования заключается в следующем: горячая вода из системы проходит через теплообменник, который обдувается турбиной. Из-за сложностей с подводом и доступностью теплоносителя, среди водяных завес нет моделей бюджетного класса, длиной до 1 м.

Главные плюсы таких моделей:

  • минимальное потребление электроэнергии;
  • низкий уровень шума в процессе работы;
  • доступная цена;
  • длительный срок эксплуатации;
  • высокие технические характеристики.

Электрические тепловые завесы очень популярны у наших соотечественников. Оборудование может применяться практически в любых условиях: от небольших окон и дверей (модели мощностью до 2,5 кВт), до промышленных ворот. Основные достоинства:

  • доступность теплоносителя;
  • простое управление.

Недостатком считается значительный расход электроэнергии в процессе эксплуатации.

Обзор моделей

Данная мощная тепловая завеса на входные дверные проемы применяется для установки на терминалах, гаражах, складских помещениях, депо и т. д. Цена системы 31 100 руб.

Элемент нагревания: ТЭН;

Данная система предназначена для установки на дверь стандартного размера. Керамические нагреватели обеспечивают комфортный микроклимат в помещении, не выжигают кислород. Вектра оснащена двухскоростным вентилятором, создающим плотную воздушную прослойку.

Раздвижные жалюзи создают дополнительный комфорт, позволяя направлять воздушные потоки в определенном направлении. С помощью инфракрасного ДУ пульта можно легко координировать работу системы.

Тропик К6 (Россия)

Модель Тропик К6

Данные аппараты применяются для установки в помещениях с малой проходимостью, тамбурах. Надежность конструкции обеспечивается крепким стальным корпусом и комплектующими европейских производителей.

Металлический корпус защищает аппарат от перегрева в течение длительного периода эксплуатации, а также от разного рода механических деформаций. Купить тепловую завесу можно за 6 835 рублей.

  • Элемент нагревания: ТЭН;
  • Мощность: 6 кВт;
  • Производительность: 1 200 — 2 100 м3/час;
  • Максимальная высота: 2,5 м;
  • Крепление: горизонтальное;
  • Управление: дистанционный пульт;
  • Напряжение: 220 В.

Шведская компания Frico выпускает разнообразную климатическую продукцию высочайшего качества. Данная конструкция предназначена для защиты стандартных и малых дверных проемов от холодных потоков, насекомых, проникновения запахов и пыли. Аппарат легко монтируется и управляется ДУ пультом.

Смотрим видео о моделях марки Frico:

Высокотехнологическая стальная конструкция защищена от коррозии и механической деформации. Предусмотрена опция изменения направления воздушных потоков, защита от попадания влаги и мелких частиц. Отличительной чертой приборов Frico является низкое потребление энергии. Покупка тепловой завесы над дверью обойдется в 35 890 рублей.

Как правильно сделать выбор

Вот некоторые критерии выбора теплово оборудования:

  1. Длина/ширина завесы;
  2. Устройство турбины;
  3. Тип управления;
  4. Тип нагревательного элемента;
  5. Дополнительные опции.

Правильно подобранная длина воздушной завесы определяет эффективность работы конструкции: она должна перекрывать не менее 3/4 длины проема.

При горизонтальной установке следует учитывать ширину проема двери: длина выдувного элемента должна превышать ширину двери на 10 см. Если дверной проем очень большой, целесообразно установить несколько завес, которые обеспечат хороший защитный слой. В противном случае монтаж системы не принесет результата.

Устройство турбины определяет скорость движения воздушных потоков, формирующихся данным аппаратом. Например, для обычной двери 1/2,5 м требуется завеса с производительностью 900 м3/час (5 кВт). Если скорость образования потоков будет недостаточной, эффективность устройства значительно снизится: будут оставаться лазейки для проникновения холода. В таком случае в доме устанавливают тамбур, который будет частично задерживать холодные потоки с улицы.

Смотрим видео, критерии выбора оборудования:

Тип нагревательного элемента нужно выбирать, исходя из условий защищаемого помещения. Спиралевидные нагреватели имеют тенденцию сжигать кислород, поэтому в домашних условиях они не желательны. ТЭНы стоят дороже, но конструкция предусматривает защиту кислорода от выгорания. ТЭНы расположены внутри трубки из металла, внутреннее пространство которой заполнено теплопроводящим кварцевым песком. Нагревание за счет подключения к теплосети экономит расходы на электроэнергию, однако, такие конструкции сложны в монтаже и устанавливаются на промышленных объектах.

Влияет ли мощность нагревательного элемента на эффективность работы тепловой завесы? Нет, не влияет. Производительность устройства определяется скоростью формирования воздушных потоков, а не нагреванием воздуха. Если у вас есть тамбур, можно выбрать аппарат без функции нагревания либо с минимальным нагревом: это сэкономит средства. К дополнительным опциям относится выносной пульт и таймер. Это создает дополнительные удобства в использовании.

При выборе нужного устройства определите соответствие размеров дверного проема выбранной модели. В случае несоответствия отдайте предпочтение горизонтальным аппаратам. Не рекомендуется экономить при покупке защитной завесы и приобретать самый дешевый прибор с прокачкой воздуха 300 м3/час: такие устройства предназначены для окон ларьков.

Классификация бытовых тепловых завес

От того, к какому классу относится воздушный барьер, зависит рациональность пользования данным устройством. Такие бытовые приборы принято классифицировать на несколько различий. По типу монтажа:

От типа установки зависит, подойдёт ли конструкция для конкретных условий:

  • накладные модели. Данные тепловые завесы устанавливаются непосредственно на поверхность стены и имеют воздухозаборник и вентилятор с разных сторон. Такие конструкции имеют большие габариты и часто не подходят для размещения в маленьких коридорах или прихожих;
  • встроенные агрегаты. Эти приборы помещаются непосредственно в потолок подвесного типа или специально предназначенную для этого нишу. Такая техника сконструирована несколько иначе, чем предыдущий вариант.

Различают тепловые завесы по расположению:

Вертикальные и горизонтальные завесы — это разные приборы, соответственно, монтируется каждый по-своему.

  • горизонтальные модели. Они размещаются над входной дверью в горизонтальном положении. Данные агрегаты могут располагаться прямо в дверном проёме или же ближе к потолку;
  • вертикальные приборы. Их монтируют к полу или стене. Зачастую устанавливают и с двух сторон. Такие конструкции обладают внушительными габаритами, поэтому в квартирных условиях устанавливать вертикальные завесы будет неудобно.

По мощности устройства различают:

В зависимости от показателя производительности тепловых завес меняется их назначение.

  • модели RS. В бытовых условиях подобные конструкции не применяются, так как они рассчитаны на обслуживание маленьких окошек (кассы, киоски, банковские окошки). Они способны работать над проёмами с параметрами 1,5×0,8 м;
  • мощность серии RM. Это традиционные устройства, широко применяемые для домашних условий. Они подходят для эксплуатации в дверных проёмах высотой от 2,5 до 3,5 м. Служат такие отсекатели и для входных дверей, и для проёмов из холодного коридора в жилое хорошо отапливаемое помещение;
  • мощность RT или RW. Эти установки подойдут для установки в помещениях, где дверной проём имеет достаточно большую высоту от 3,5 до 7 м. Это могут быть автомастерские, зерновые цеха и другие складские помещения.

Устанавливают тепловую завесу всегда со стороны тёплой комнаты

Какая воздушная завеса самая лучшая? Обзор дополнительных опций

Общий принцип работы воздушных и тепловых завес всегда один и тот же, а эффективность конкретного решения определяется техническими или функциональными параметрами. В частности:

Способ монтажа: в стандартной комплектации завеса крепится на стене, потому что такое решение обеспечивает идеальный воздушный поток. Однако, если для этого есть условия, и производитель завесы предусмотрел такую ​​возможность, ее также можно установить на потолке

Правда в этом случае нужно учесть необходимость обеспечения достаточно большой подачи воздуха к устройству;

Расширение работы вентиляторов: это особенно важно если выбираете электрическую завесу, потому что в них в течение короткого времени, после выключения нагревателя, он еще остается теплым, а момент работы вентилятора позволяет нагревателю эффективно охлаждаться и, в то же время, максимально использовать произведенную тепловую энергию;

Возможность регулировки: Здесь речь идет о том, меняет ли завеса свою мощность при открытии или закрытии входной двери. Некоторые модели предусмотрены для установки в комбинации с автоматически открывающимися дверцами или другим способом автоматической настройки рабочих параметров при открывании двери

Это важный параметр, который нужно учитывать, поскольку такие модели завес запускаются на полную мощность, только когда дверь открыта, предварительно работая на холостом ходу. Иногда вы можете продлить рабочее время завесы на несколько десятков секунд, даже после закрытия двери, что позволит вам эффективно прогреть количество воздуха, попавшего внутрь дома с улицы;

Возможность установить угол атаки: по сути это угол, под которым будет дуть воздух с завесы
На этот параметр обычно не обращают внимание, а зря. Лучше подбирать тепловые завесы в дом с таким углом атаки, чтобы они эффективно отапливали не только место возле двери, но и другие части предбанника
Конечно иногда посчитать такие значения практические невозможно — в таком случае рекомендуется выбрать воздушную завесу с регулируемым углом. Для этого необходимо использовать специальный монтажный кронштейн;

Регулирование мощности: воздушные и тепловые завесы созданы для того, чтобы повысить комфорт проживания в доме и избавить комнаты дома от лишнего холода и влаги. Конечно, большинство моделей завис работают полностью автоматически и нам не придется в них что-то крутить и менять. Однако, при прочих равных, лучше купить тепловую завесу, которая имеет несколько настроек рабочей мощности;

Защита: в стандартной комплектации завес всегда идет термостат. Он отвечает за то, чтобы устройство работало только тогда, когда это действительно необходимо. Вторым защитным элементом является тепловой предохранитель. Он выключает завесу в случае перегрева для того, чтобы наиболее важные элементы устройства не были повреждены.

Виды и их особенности

В зависимости от своих технических характеристик завесы подразделяются на несколько типов.

По способу монтажа они могут быть:


Вертикальная электрическая завеса

  • вертикальными, которые устанавливаются сверху входного проема. Для обеспечения полной эффективности работы завеса должна быть установлена на всю ширину входа и прикрыта с внейшней стороны (обычно это козырьки над дверями).
  • горизонтальными, которые располагаются по бокам двери;
  • скрытого типа, монтирующиеся в проемы или фальшпотолки.

По использованию типа теплоносителя бывают:

  • электрическими, в которых применяются спиральные или ленточные элементы нагрева;
  • водяными, в которых тепло отдает нагретая вода. Они более экономичные в плане энергетических затрат, но сложны в установке и дальнейшем обслуживании;
  • без источника нагрева, устанавливающиеся в зданиях с отсутствием отопления и даже обивки входной деревянной двери из нашего материала.

По типу защитного действия изготавливаются:

  • смесительными, которые принадлежат к низконапорному типу;
  • шиберирующими, относящимися к высоконапорному.

Смесительные тепловые завесы соединяют холодный и теплый воздух, находящиеся внутри и снаружи помещения. Для этого у них должны быть достаточно мощные нагревательные элементы. А шиберирующие, обеспечивают защиту путем создания мощной струи воздуха, которая не допускает проникновения в помещение воздуха (холодного или теплого) снаружи.

Тепловая завеса на входную дверь – как правильно выбрать: советы

Тепловая завеса на входную дверь устанавливается с целью создания воздушного барьера, который не будет давать холодному воздуху возможности попадать в помещение, и соответственно не будет давать теплому воздуху выходить из него. Более того, подобные девайсы могут использоваться как обогреватели.

Однако важно понимать, что работать правильно, а значит и выполнять свою функцию, прибор будет лишь в том случае, если он будет правильно выбран и установлен

Новые модели данных устройств актуальны не только в холодное время года, когда необходимо предотвратить попадание холодных воздушных масс в помещение, но и летом, когда все мы хотим чуточку прохлады

В последнем случае завесы работают как вентилятор.
В первую очередь необходимо обратить свое внимание на мощность девайса. Именно данный критерий даст вам понять, какое же количество воздуха за определенное время сможет нагреть выбранный вами прибор.
Также стоит обратить свое внимание на нагревательный элемент устройства

Тут возможны 2 варианта, либо воздушные массы нагреваются с помощью тэна, либо спирали.
В первом случае вы получите надежность, сверхбыстрый нагрев и достаточно длительный срок эксплуатации. Во втором случае нагрев будет происходить так же очень быстро, но «проживет» прибор значительно меньше, да и затраты на его функционирование будут гораздо большими.
Относительно управления девайсом нужно отметить следующее. Самые простые тепловые завесы имеют 3 кнопки по управлению. Такие варианты устройств относятся к бюджетным. Те приборы, которые имеют больше 3-х кнопок управления, называются функциональными и стоят гораздо дороже предыдущих.


Важные нюансы при выборе тепловой завесы

Очень важно при выборе тепловой завесы обращать внимание на компанию-производителя. На сегодняшний день рынок климатического оборудования представлен разными производителями, которые имеют разный опыт работы в этой сфере
Несмотря на это, определиться с лидером продаж в этой сфере не составит никакого труда, поскольку такие девайсы имеют огромную популярность и пользуются большим спросом.
Стоимость тепловой завесы

Не всегда высокая стоимость товара говорит о его качестве и надежности, однако, в большинстве случаев это именно так. Вы должны четко понимать, что качественный товар, не может стоить дешево, поскольку для его изготовления используются только проверенные, качественные материалы. Не стоит гнаться за экономией, лучше немного переплатить за качество, ведь не зря говорят: «Скупой платит дважды».
Ну и, конечно же, отправляясь в магазин за подобной покупкой, заранее определитесь, какой размер девайса вам нужен, какая мощность и стоимость вас устроит.
Не стесняйтесь задавать консультанту свои вопросы, относительно качества, надежности, управления девайсом, его характеристик. Расскажите, для чего именно нужен вам такой прибор и попросите подсказать наиболее подходящую модель.


Роль завесы очень важна

На самом деле роль тепловой завесы достаточно важна. Ведь помимо приятного теплого потока воздуха, который производится данным устройством, девайс значительно экономит электроэнергию, а также в некоторых случаях (в зависимости от модели) может нормализовать микроклимат в помещении. Для того чтобы получать только пользу от данного устройства, не поленитесь позаботиться о правильном его выборе и монтаже, а также не игнорируйте правила его эксплуатации.
