Влияние строительных материалов
По требованию СанПина максимальная разница между температурой воздуха и температурой стены должна быть 4°С. Этот показатель зависит от термического сопротивления материала.
Для каждого материала свой показатель термического сопротивления выраженный в °С м2/Вт:
- Кирпичная кладка – 0,73
- Брус – 0,83
- Керамзитная плита – 0,58
Однако это не единственный показатель, влияющий на тепло в доме. Притом что, тепловое сопротивление дома из бруса почти такое же как у кирпичной кладки, он гораздо хуже сохраняет тепло. Связано это с тем, что между бревен находятся зазоры, которые необходимо прокладывать утеплителем. В кирпичной кладке все зазоры закрыты растворов цемента, который увеличивает термическую сопротивляемость почти вдвое. Керамзитная плита теряет тепло за счет швов. Поэтому дополнительные потери также должны быть учтены при подсчете тепловых потерь.
Мобильный тепловизор
Тепловизор для мобильных устройств позволяет легко обнаруживать не только изъяны в стенах, крыше. С его помощью также можно проверить наличие злоумышленников на территории загородного дома, обнаружить животных, например, на охоте. Прибор выдает детализированную термограмму или картинку в зависимости от выбранного способа подачи изображений.
Например, тепловизионная камера SeekThermal Compact Pro может определить, как давно припаркована стоящая за воротами машина (определяется температура шин), найти поврежденную деталь и записать информации на видео.
Тепловизоры становятся настоящими помощниками в повседневной жизни, когда требуются быстрые и достоверные исследования по ремонту и строительству.
Как производят тепловизионное обследование
Тепловизионное обследование (совместное использование тепловизора и аэродверь)
Важнейшую роль играет тепловизионное обследование в строительстве при проведении утеплительных работ, потому что наличие отдельных мест с сильными тепловыми потерями может свести на нет все усилия по теплоизоляции остальной поверхности. На практике это приводит не только к увеличению энергопотребления в помещении, но и к промерзанию или отсыреванию конструкций, что может привести к их скорейшему разрушению, порче внутренней отделки или содействовать неблагоприятному микроклимату в помещениях, образованию плесени, появлению грибка, что может отрицательно сказаться на здоровье проживающих в таком здании.
Для жилых помещений в многоквартирных коммунальных домах проведение тепловизионного обследования может способствовать выявлению мест утечки тепла через окна и входные или балконные двери, а так же эффективность работы нагревательных приборов. Такие дефекты жильцы могут исправить в индивидуальном порядке. Выявленные тепловые утечки в несущих конструкциях индивидуально устранить невозможно, так как утепление стен квартир изнутри по теплотехническим расчетам оказывается неэффективным и даже приводит к ухудшению микроклимата в помещении. Единственным вариантом остается внешнее утепление всего дома.
Обследование дома тепловизором (термограмма коттеджа на экране тепловизора)
Для владельцев индивидуальных домов и коттеджей использование тепловизора для улучшения теплоизоляции помещений более продуктивно, так как они вольны в установке внешней теплоизоляции. Однако стоимость тепловизоров велика и может достигать нескольких сот тысяч рублей, а цена отдельных моделей с большой матрицей доходит до нескольких миллионов. Поэтому покупка приборов для одноразового обследования дома зачастую нерентабельна. На этот случай можно прибегнуть к услугам фирм, предлагающих тепловизоры в аренду за несколько тысяч рублей в сутки.
Заказывать услуги по тепловизионной диагностике лучше в прохладное время года, когда разница температур на улице и в квартире или загородном доме значительна и составляет более 15°C. Летом проводить «тепловизионку» практически бесполезно из за малой разницы температур. Но не стоит отчаиваться, нет безвыходных ситуаций, нагнать в помещение холодный воздух можно при помощи уникальной системы – «аэродверь», в местах выхода холодного воздуха нагнетаемого аэродверью, тепловизор будет фиксировать температурные колебания в местах с плохой теплоизоляцией.
Как выбрать?
Для бытового использования выбирают бюджетные тепловизоры, но с хорошим качеством. Предпочтительнее небольшие приборы, которые несложны в управлении.
Одним из таких устройств является Seek Thermal или Seek Thermal Compact. Это камера, которая устанавливается на смартфон или на планшет. Для неё требуется переходник. Устройство водонепроницаемое, ударопрочное. Оно подходит для народных умельцев, мастеров своего дела. Это наиболее востребованные модели для бытового использования. Несмотря на их небольшой размер, они работают с высокой точностью. Приборы подходят для телефонов iOS, Android.
Для домашнего использования рекомендуют модель от российского производителя, RGC TL-80. Он подходит для всех видов работ. В нём имеется встроенная камера, широкий диапазон функционала, досветка, лазерный указатель. Для изображения применяется формат «картинка в картинке».
Прибор FLIR ONE Pro подходит, как для определения неполадок с проводкой, или обнаружения мостиков холода, так и для охотников, которые хотят обнаружить дичь. Прибор небольшой, для смартфона. Разрешение матрицы тепловизора 80*60 пикселей. Изображение – IR Visible Alarm. Устройство работает при температуре, от -20 0С, до +120 0С.
Прежде чем приобрести прибор, необходимо определить, для каких целей его планируется использовать. Чтобы определить утечку тепла, без математических вычислений, используют бытовые устройства. Их подключают к смартфону. Строительные организации нуждаются в точных расчётах. Они приобретают сложные тепловизоры с множеством функций.
Математический расчёт потерь тепла
Определение потерь тепла – востребованная процедура в строительстве и промышленности. С использованием специальных формул соответствующие вычисления проводятся и в рамках энергоаудита, т.е. ряда оценочных мероприятий, направленных на определение степени эффективности использования энергоресурсов и выработки мер по их экономии. Оценить энергоэффективность, потери тепла во вполне конкретных числах можно и применительно к новым постройкам. Не пройдя соответствующую оценку, энергоаудит, готовая конструкция, дом или, например, офисное здание, не получает энергетический паспорт и не может быть сдан в эксплуатацию.
Определить потерю тепла – частая процедура и в жилищно-коммунальной сфере
Например, важно знать потерю тепла трубами, чтобы провести ремонт, реконструкцию, минимизировать потери
Оставим, однако, сложные вычисления профессионалам соответствующих отраслей и обратимся к вещам знакомым, близким, дорогим. Есть в этих, если так можно сказать, «вещах» стены, крыши, перекрытия, полы, трубы. Наши дома. Проблемы потерь тепла для жилищ актуальны не меньше, чем для труб уличных, или промышленных цехов. И для пола в частном доме, и для кровли, и для стены в многоэтажке можно рассчитать теплопотерю. Но чтобы поправить ситуацию, устранить сквозняки, течи, снизить тепловые потери, нужно чётко представлять пути ухода тепла. Поговорим об этом: куда уходит тепло.
Проблемы потерь тепла
Рассортировав все сквозняки и холодные уголки, можно сказать, что путей выхода тепла из помещений два. Один прямой – через ограждающие конструкции, т.е. стены, пол, потолок, а также их элементы – двери и окна.
Путь второй охарактеризуем как косвенный – через неполадки в скрытых коммуникациях. К примеру, система отопления. Воздушный пузырь – меньший нагрев. Или тёплый пол. Дефект – холодная поверхность. Или протекающая труба в стене. Поверхность отсыревает. Материал портится. Результат – ограждающая конструкция теряет теплоизоляционные свойства.
Куда тепло уходит – более или менее понятно. А если не «более или менее», а точно и чётко: вот в этом углу, вот на этом участке стыка. Можно ли так? При этом вовсе не обязательно знать в числовом значении: потери тепла составляют столько и столько. Наглядная картина принесёт больше пользы для составления плана по ремонту. И, кстати, что мы всё о поломках и ремонте. Подобное определение потерь тепла будет весьма актуально, к примеру, во время выбора помещения, квартиры, дома для покупки. Вера на слово о теплоте дома – одно. А чёткая картина «да, действительно, дефектов нет» – совсем другое.
Итак, задача ясна: определить потери тепла: конкретные места теплоутечек и степень критичности ситуации. Но как? Самостоятельно разве что путём досконального многочасового, а то и многодневного исследования каждого сантиметра жилища. Но и такой осмотр не даст желаемого результата. Порой определить, где именно находится мизерная дверца, выпускающая тепло, просто не возможно, если действовать «голыми руками». Объективные помощники в этом деле – специальные приборы тепловизоры, находящиеся в руках опытных специалистов.
Что такое тепловизионное обследование

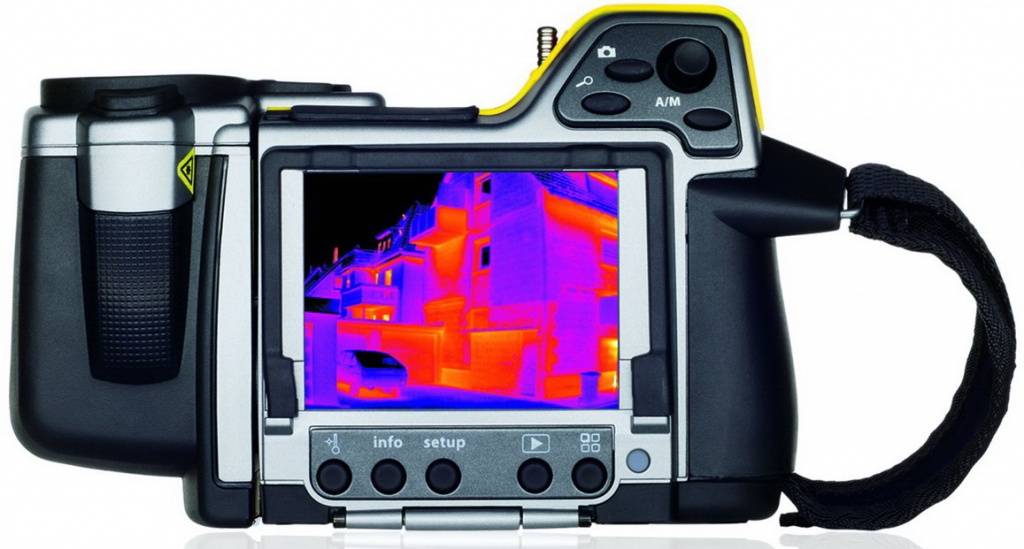

Тепловизор для обследования зданий представляет собой небольшое компактное устройство, которые может отслеживать распределение температуры в окружающей среде.
Разница температур при тепловизионном обследовании позволяет установить наличие трещин и дефектов в конструкции здания (будет видна утечка более теплого воздуха). С помощью тепловизора можно также найти скрытую проводку, проверить качество теплоизоляции и так далее.
Это исследование может касаться многих аспектов исследования построек или оборудования.
️ Можно проводить тепловизионное обследование жилого дома, отдельных стен или потолков, мест стыка, силового оборудования, линий коммуникации и так далее.
Провести тепловизионное обследование могут как частные компании, так и обычные люди — достаточно лишь купить тепловизоры для обследования зданий и сооружений.
Применение методики ТВО позволяет с легкостью решить следующие инженерные задачи, которые без тепловизоров решить бы было крайне сложно:
Контроль качества строительства
По завершении работ может оказаться, что из-за ошибок строительства в стенах могли образоваться небольшие щели, пропускающие воздух. Причины появления этих недостатков могут быть различными — нарушение герметичности швов, некорректная установок окон или дверей и так далее. Тепловизионное обследование стен позволит с легкостью обнаружить эти недостатки.
Поиск утечек в тепловых трубах (горячих, холодных)
Для доставки теплой или горячей воды в здание применяются трубы, которые монтируются в стены. Бывает так, что трубы растрескиваются и приходят в негодность, что приводит к образованию утечки. Тепловизионное обследование квартиры позволит оперативно найти источник протечки, чтобы инженер смог быстро выполнить ремонт или замену поврежденного фрагмента трубы.
Выявление слабых мест в системах коммуникаций
Тепловизионное обследование зданий и сооружений часто заказывают не только при возникновении аварии, но и в профилактическом порядке. Это позволяет оперативно выявить проблемные участки на этапе, когда инженерная коммуникация в целом работает нормально.
Именно поэтому профилактическое тепловизионное обследование зданий имеет большую практическую пользу.
Поиск скрытой проводки и коммуникаций в стенах
Бывает так, что человек хочет провести ремонт здания, однако он не знает или не помнит точное расположение проводки или инженерных коммуникаций (например, дом достался человеку по наследству).
В таком случае перед ремонтом рекомендуется провести тепловизионное обследование частного дома, которое выявит всю скрытую проводку и коммуникации.
Нормативно-правовая база
Обследование электросетей
Прежде, чем приступить к рассмотрению нормативной базы, определяющей правила тепловизионных исследований, напомним, что теория теплового контроля строительных и электротехнических конструкций разработана достаточно давно, и современная версия термо-диагностики является «реинкарнацией» проверенной и хорошо зарекомендовавшей себя методики строительной диагностики.
Это означает, что всякий термографический анализ производится не ради измерений, а с целью обнаружения отклонений от утверждённых количественных и качественных соотношений в конструкции зданий или электрооборудования.
В частности, при проверке теплоизолирующих ограждений строительных конструкций руководствуются нормативами, изложенными в следующих документах:
- СНиП 23-02-2003 «Тепловая защита зданий»;
- МГСН 2.01-99 «Энергосбережение в зданиях».
Обратите внимание, что в числе прочего в данных документах сформулированы требования по тепловому балансу между внутренней атмосферой и температурой стен и именно эти нормативы являются основанием для оформления претензий к строителям.
Базовые положения о применение методов неразрушающего контроля изложены в следующих правилах и стандартах:
- ГОСТ 26254-84 «Методы определения сопротивления теплопередаче ограждающих конструкций» (в том числе и математический базис термографических исследований);
- ГОСТ 26629-85 «Здания и сооружения. Метод тепловизионного контроля качества теплоизоляции ограждающих конструкций» (рассмотрены особенности контроля специальных теплоизолирующих покрытий);
- ГОСТ 25380-82 «Метод измерения плотности тепловых потоков, проходящих через ограждающие конструкции» (сформулированы методические указания по организации термографических замеров);
- РД-13-04-2006 «О порядке проведения теплового контроля технических устройств и сооружений, применяемых и эксплуатируемых на опасных производственных объектах» (в том числе и о порядке проведения тепловизионного контроля на объектах повышенной опасности).
Существует более современный стандарт, в котором сформулированы основные понятия, числовые соотношения и методические указания для проведения термографических проверок: ГОСТ Р 54852-2011 «Здания и сооружения. Метод тепловизионного контроля качества теплоизоляции ограждающих конструкций».
Квалификационный уровень специалистов, работающих с термографическим оборудованием, должен соответствовать положениям, оговоренным в ПБ 03-372-00 «Правило аттестации и основные требования к лабораториям неразрушающего контроля”.
Кроме этого, следует учитывать, что практически для всех видов специальных измерений разработаны собственные варианты руководящей документации. В частности, при разработке технологических карт для измерений в электроустановках следует руководствоваться сводом правил из РД 153.34.0-20.363-99 «Основные положения методики инфракрасной диагностики электрооборудования и ВЛ».
Если же ЭТЛ планирует оказывать услуги в области энергоаудита тепловых сетей, то при составлении отчётов следует принять во внимание рекомендации, изложенные в РД 153.34.0-20.364-00 «Методика инфракрасной диагностики тепломеханического оборудования»
RGK TL-80 (Россия)
Съёмка
Встроенная в RGK TL-80 камера видимого диапазона помогает быстро обнаружить утечку тепла: для этого на картинку накладывается радиометрическое изображение. А подсветка, лазерный указатель и функция 32-кратного масштабирования упрощают специалисту обнаружение дефектов в слабо освещённых помещениях или на большом расстоянии.
Кроме того, у пользователя RGK TL-80 есть возможность записать видео или голосовой комментарий
Обратите внимание на частоту обновления кадров: у RGK она составляет 50 Гц, в то время как у других моделей данной ценовой категории — всего 9 Гц. Это помогает специалисту получить качественное видео во время быстрого сканирования объекта
Обработка результатов
Вместе с прибором компания поставляет и программное обеспечение — RGK Vision. Здесь 3 активных окна: «Настройки», «Анализ» и «Отчёты». В первом окне можно изменять параметры видимого и инфракрасного изображения: коэффициент излучения, отражённую температуру и расстояние до объекта. Во втором окне — анализировать показатели прибора в различных точках. В третьем — сохранять результаты в удобных форматах *.RTF или *.PDF.
Производитель подготовил руководство пользователя: в нём есть подробные описания всех 3 активных окон. Например, для третьего окна производители дают советы по правильному составлению отчётов.
Правила применения тепловизора
Главная задача тепловизионного обследования – безошибочно выявить потери тепла и дефекты в работе инженерных систем, а также обнаружить возможные слабые места жилого объекта на этапе строительства.
Тепловизионная диагностика зданий включает:
- обследование в длинноволновой ИК-области спектра в диапазоне 8-15 мкм;
- построение температурной карты исследуемых предметов и поверхностей;
- мониторинг динамики тепловых процессов;
- точный расчет тепловых потоков.
Проверку жилого объекта выполняют как снаружи, так и внутри здания. В первом случае инфракрасная съемка позволяет обнаружить грубые дефекты инфильтрации воздушных потоков через ограждающие конструкции дома и дефекты теплоизоляции. Во втором — выявить ошибки в функционировании отопительной системы и сети электроснабжения.
Проводить тепловизионную диагностику лучше в холодную пору, когда разница температурных показателей на улице и в доме составляет больше 10 градусов по шкале Цельсия
Чем выше перепад температур, тем точнее результаты проверки. Кроме того, чтобы получить корректные данные, обследуемый жилой объект должен бесперебойно отапливаться не меньше 2-х суток. В летний период обследовать здание тепловизором практически бесполезно из-за минимальной разницы температур.
Проверка зданий приемниками теплового излучения показывает распределение температурных полей по поверхностям предметов или конструкций в конкретный момент времени. Поэтому проведение съемки инфракрасной камерой сильно зависит от ряда условий, соблюдение которых критично для получения корректных результатов.
На работу прибора влияет сильный ветер, солнце и дождь. Под их воздействием дом будет охлаждаться или нагреваться, а значит проверку можно считать неэффективной. Обследуемые конструкции и поверхности не должны находиться в зоне попадания ярких прямых лучей солнца или отраженного излучения в течение 10-12 часов до старта тепловизионной диагностики.
Дверные и оконные блоки рекомендовано сохранять в фиксированном положении 12 часов перед съемкой инфракрасной камерой и в процессе проверки здания.
До начала обследования дома на устройстве необходимо выставить базовые настройки, а именно:
- установить нижний и верхний предел температуры;
- настроить диапазон тепловизионной съемки;
- выбрать уровень интенсивности.
Другие показатели регулируют в зависимости от типа теплоизоляции, материалов стен и перекрытий. Энергоаудит частного дома начинают с проверки фундамента, фасада и крыши здания.
На этом этапе очень важно провести тщательную диагностику, поскольку участки на одной плоскости значительно отличаются и приемники теплового излучения обязательно это покажут. После проверки внешней части приступают к диагностическим мероприятиям внутри жилого здания
Здесь выявляют около 85% всех строительных дефектов и неисправностей инженерных систем
После проверки внешней части приступают к диагностическим мероприятиям внутри жилого здания. Здесь выявляют около 85% всех строительных дефектов и неисправностей инженерных систем
Съемку проводят в направлении от оконных блоков к дверям, неспешно исследуя все технологические проемы и стены. При этом двери между комнатами оставляют открытыми, чтобы стабилизировать потоки нагретого воздуха и свести к минимуму вероятность погрешностей при измерениях.
Стены на время внутренней термографии здания необходимо освободить от ковров и картин, отслоившихся старых обоев и прочих предметов, которые препятствуют прямой видимости исследуемого объекта.
Дома, оснащенные радиаторами отопления, принято снимать только с внешней стороны. Диагностику фасадов проводят при благоприятных погодных условиях – отсутствии влажного тумана, задымленности, атмосферных осадков.
Основные правила наружного тепловизионного обследования дома
Часто строительство ведется с нарушениями проекта, при утеплении стен здания, пропускают момент наличия подвала дома, через который будет усиленная утечка тепла, если не сделать хорошую теплоизоляцию полов
Наиболее часто потери тепла происходят через:
- стены и крыши зданий;
- двери и окна;
- стыки между балками кровли и утеплителя;
- подвал и чердак.
Чтобы качественно провести тепловизионную съемку, обследование должно производиться утром, когда солнце еще не успело нагреть стену. Необходимо, чтобы обследуемые конструкции были сухими. На наружную тепловизионную съемку сильно влияет погода, поэтому в ветренную или солнечную погоду съемка не проводится. Разница температур внутри здания и снаружи должна быть не менее 15 градусов, поэтому такое обследование проводится в период осень — весна. Летом съемку проводить нежелательно.
Съемка тепловизором происходит дистанционно, конструкции не нарушаются, вмешательство в работу систем и коммуникаций не происходит. За короткое время можно обнаружить существующие щели, трещины и полости в строительных конструкциях.
Тепловизионным обследованием легко можно обнаружить некачественную изоляцию или ее отсутствие. Таким же образом можно найти “мостики холода”— это любое место в конструкции здания, где происходит утечка тепла.
Такие мосты чаще всего возникают в примыканиях кирпичной кладки и бетонных плит или блоков, если неправильно сделали теплоизоляцию фундаментных блоков близко от земли.
Мосты холода можно наблюдать, если видно промерзание стены или плесень. Появление грибка тоже говорит о том, что здесь уходит тепло. Соединение потолка со стеной при некачественной теплоизоляции тоже может быть “мостом холода”.
Часто утечка тепла происходит в соединениях балконных плит со стеной, в соединениях стен зданий и крыши. Если в частном доме и коттедже на чердаках сделана мансарда, то надо тщательно проверять теплоизоляцию крыш.
Мобильный тепловизор для смартфона – стоит ли ему доверять
Сравнительно недавно появился новый вид подобного оборудования – тепловизор для смартфона, который подключается к гаджету через гнездо сопряжения (microUSB). Разберёмся, так ли точна информация, получаемая через такой прибор. Сегодня производитель предлагает два вида мобильных тепловизионных устройств – совместимых с системой «Android» и программным обеспечением «IOS». Рассмотрим, какими функциями они снабжены.
Тепловизоры для смартфона на базе «Android» и «IOS»: преимущества, недостатки, особенности
Как и для «IOS», для «Android» подобные приспособления выпускает фирма «Seek Thermal». Разница лишь в моделях, хотя можно воспользоваться и переходником. Существует ещё один производитель такого оборудования – «Flir One», но его продукция проигрывает по габаритам (тепловизоры гораздо крупнее) и степени защиты от влаги
Также важно, что тепловизор для смартфона «Seek Thermal» берёт питание от батареи смартфона, не нагружая её при этом. У оппонента в этом смысле дела не так хороши
Встроенная батарея заряжается через USB. Полного заряда хватает лишь на час работы. Разрешение наиболее дешёвых моделей обоих производителей (порядка 19 000 руб.) неплохое. Оно составляет 206×156 пикселей. Неплохо для такой малютки!
Тепловизоры для смартфонов на базе «IOS»: отличия
Разница между этими тепловизорами в штекере, посредством которого производится коммутация, и форме (внешнем виде). Всё остальное совершенно идентично.
Сколько стоят тепловизоры высокотехнологичного класса
Открывает данную группу модель тепловизора Tеsto 890-2 с разрешением детектора 1280х960р и экрана 480х272р. Для камеры видимого диапазона данный параметр равен 5 Мп. Тепловая чувствительность прибора составляет 0,04 ºС. Тепловизор может работать на протяжении 4,5 часов благодаря быстрозаряжаемому литий-ионному аккумулятору. Прибор способен увеличивать снимки в 3 раза, что не влияет на качество изображения.
В комплектацию к тепловизору входят сменные телескопический и широкоугольный объективы, позволяющие выполнять обследование с некоторого расстояния или очень близко к объекту. Прибор может измерять влажность поверхности, которая сканируется. Для выполнения такой процедуры вручную устанавливается температура точки росы поверхности. Такая опция дает возможность определить места с высоким риском образования конденсата и зарождения плесени. Стоимость прибора составляет 890 тыс. руб.
Тепловая чувствительность прибора Tеsto 890-2 составляет 0,04 ºС

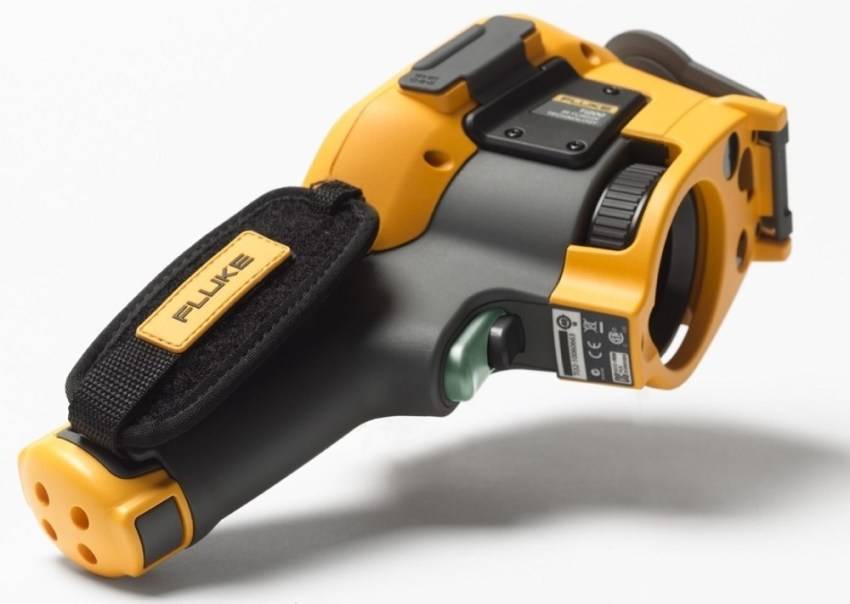

Другой высокотехнологичной моделью является тепловизор Flukе TіХ580, стоимость которого достигает 1,3 млн. руб. Такой прибор отличается от многих других устройств. Благодаря нетрадиционной форме и возможности вращать дисплей, тепловизор внешне схож с видеокамерой. Прибор имеет увеличенную диагональ экрана. Управление работой устройства осуществляется при помощи сенсорного экрана.
Благодаря особой функции оборудования удается получить четкие изображения с хорошей резкостью. Модель имеет широкоугольный объектив, позволяющий обследовать крупные объекты без использования дополнительного объектива. Разрешение дисплея и экрана равно 640х480р. Тепловая чувствительность устройства – 0,05 ºС. Может записывать обычные и радиометрические видеоизображения.
Прибор обладает возможностью беспроводного соединения с планшетами, ПК или Аndroid. Тепловизор одновременно может вывести изображение на 5 устройств. Прибор непрерывно работает в течение 3 часов благодаря наличию двух батареек с функцией определения уровня заряда.
Благодаря нетрадиционной форме, тепловизор Flukе TіХ580 имеет возможность вращать дисплей
Тепловизоры являются удобным и эффективным оборудованием для определения качества теплоизоляции здания и выявления возможных дефектов
Для получения корректных данных важно правильно подобрать прибор. Для этого следует учитывать его основные характеристики и функциональные возможности
Как проводится обследование дома тепловизором
Кроме подготовки самого прибора и проверки допусков специалиста, важное значение имеют погодные условия на месте проведения процедуры. К примеру, нельзя проводить замеры при сильном ветре или в солнечную погоду
А само здание не должно быть перегрето солнцем. Допустимое значение – здание должно находиться в тени не менее 12 часов до начала исследования. Именно поэтому самые эффективные замеры проводятся зимой.
Для качественного исследования в помещении необходимо удалить из него все нагревательные элементы (кроме стационарных), выключить электроприборы, способные повлиять на температуру.
Зачем это нужно
Обследование помещения или дома при помощи тепловизора нужно для обнаружения «слабых мест», через которые происходят теплопотери. Полученная в итоге общая картина демонстрирует такие участки для последующего проведения на них комплекса работ по утеплению площадей и элементов конструкций.
Данный способ выявляет некачественно проведенные строительные работы, и послужить доказательной базой при предъявлении претензий подрядчикам в судебном порядке. Застройщику также полезно проверить уровень монтажных работ, где видны несовершенства крыши, ограждений, или отопительных систем.
Все преимущества метода особенно ценны до начала эксплуатации площадей, но основная потребность в его проведении возникает только после обнаружения проблемы. Тепловизорная съемка выявит:
- Скрытые изъяны в строительных конструкциях (полости, щели, намокшие участки);
- Дефекты теплоизоляции, либо ее отсутствие;
- Дефекты монтажа дверей и оконных блоков;
- Участки с плохой гидроизоляцией (с высокой влажностью конструкций);
- Локализацию образования конденсата с высокой вероятностью поражения плесенью;
- Мостики холода;
- Неправильную работу вентиляционной системы (незначительный или чрезмерный воздухообмен);

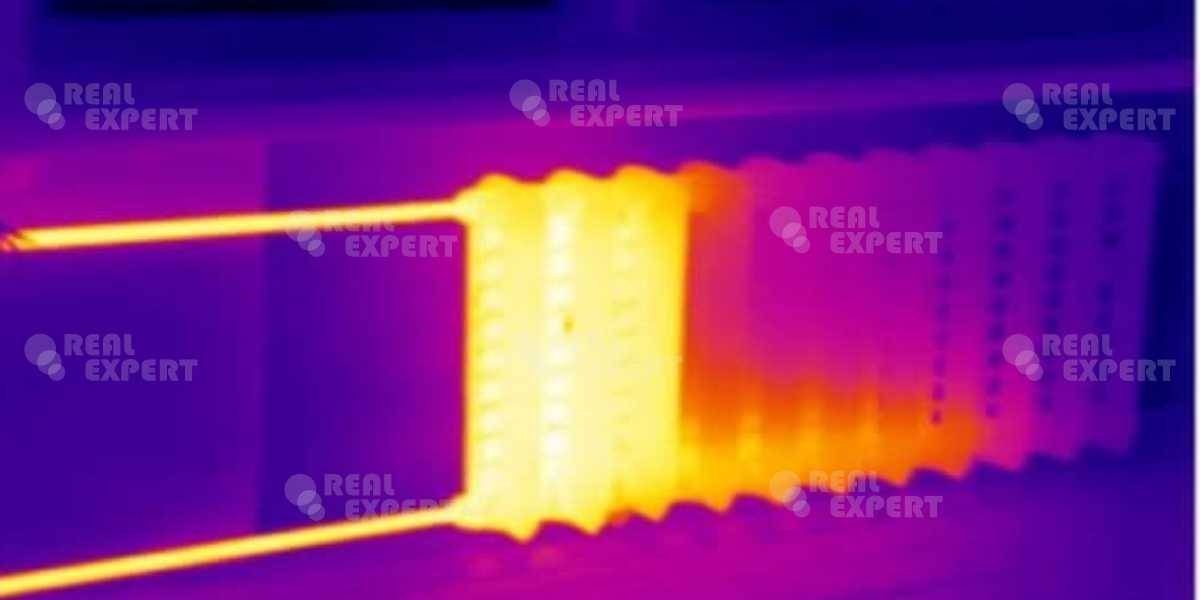

- Нарушения системы отопления (воздушные пробки, утечка теплоносителя, забитые шлаком участки, нарушения циркуляции);
- Состояние электрической проводки (места перегрева);
- Аварии систем подачи воды и канализации (не герметичность стыков, порывы).
Некоторые заказчики с целью минимизации расходов просят обследовать объект без составления отчета. При этом будет выдана только термограмма требуемых поверхностей без выводов и формулировки проблем. Без должного опыта не все могут правильно разобраться в полученных данных.
Этапы тепло анализа
Обследование тепловизором предполагает съемку открытых зон без помех. Поэтому перед вызовом специалистов необходимо обеспечить доступность съемки и устранить возможные препятствия, например, освободить подоконники или убрать загромождения по углам внешней стены
- Внутренняя съемка. Проводится внутри помещения и позволяет выявить большую часть изъянов – до 85%. При исследовании не пропускается ни одна стена или проем – выборочная съемка не приветствуется. В одном и том же помещении одно окно или дверь могут быть установлены правильно, а другое – с дефектами. Со стенами также может быть разнобой – одна стена сухая, другая влажная.
- Внешняя съемка. Проводится обследование кровли и фасадов, выявляются дефекты в утеплении стен и изоляции кровли.
- Сведение результатов.
- Обработка термограмм на компьютере.
- Предоставление отчета с перечнем причин появления дефектов и выдачей рекомендаций по их устранению.
Можно ли проводить диагностику самостоятельно
Реальное и термофото
В предыдущих наших обзорах мы уже упоминали о том, что тепловизионное обследование может проводиться в двух режимах: энергетический аудит и выявление аварийных ситуаций.
В первом случае предполагается, что в ходе обследования будет проведена полная покадровая съемка контролируемых поверхностей, сопровождаемая составлением подробных термограмм и отчётов с интерпретацией полученных данных.
При этом, надо учитывать, что далеко не всегда результаты, полученные напрямую с дисплея прибора, соответствуют реальным температурам, и для приведения их «готовому» виду необходима специальная компьютерная обработка, учитывающая корректировки по результатам контактных измерений.
Очевидно, что для выполнения всех этих действий в полевых условиях необходимо не просто знание принципов работы тепловизора, а реальный практический опыт термографических исследований.
Отметим, что только такие данные могут быть основанием для оформления юридически корректных документов, поэтому результаты измерений подписываются с указанием квалификационного уровня специалиста, их выполнявшего.
Во втором случае, когда тепловизионная съёмка нужна лишь для того, чтобы быстро обнаружить аварийный узел или место протекания трубопровода, проверку можно выполнить и без составления отчётной документации (то есть, провести самостоятельный осмотр).
Но даже в этом случае необходимо знать, как правильно связать координаты термографического изображения и светового снимка объекта. В дорогих моделях тепловизоров такая привязка происходит автоматически, но в большинстве случаев приходится придерживаться специальной технологии съёмок.
Специально для таких случаев предусмотрен тариф «Аренда тепловизора с оператором», стоимость которого заметно меньше стоимости услуг с детальной проработкой отчёта.
