Плинтусное отопление, монтаж водяных и электрических радиаторов

Сборка и установка греющего модуля

Подключение греющего модуля

  1. Перед установкой необходимо замерить расстояние для их соединения друг с другом и разводкой. Ножовкой по металлу раскраиваем модуль на нужные части. Лишние ламели снимаем плоскогубцами с края модуля.
  2. В нижнюю трубку устанавливаем ТЭН (трубчатый электронагреватель).
  3. В верхнюю трубку прокладываем специальный (термоустойчивый) соединительный трехжильный кабель. Кабель подрезаем таким образом, чтобы остались концы, достаточные для электрических соединений, примерно 15 см.

Сборка электрической схемы.

  1. Собираем систему для подключения к электросети. Используем однофазную электросхему с тремя жилами: фаза, заземление, 0. Силиконовый кабель имеет 3 жилы с сечением 1,5 мм². Соединение тенов осуществляется по параллельной схеме. Заземление и наконечник контактной группы снабжаем обжимным хомутом (изолентой). Для соединения на провода крепим клеммы с ПВХ манжетами: плоскую деталь – для заземления, а круглую клемму используем для фазы.
  2. Устанавливаем греющий модуль в кронштейны. Затем между кронштейном и модулем вставляем пластиковый клин, обеспечивающий жесткую фиксацию греющего модуля. Выступающую часть клина срезаем монтажным ножом.
  3. Соответствующие контакты тена подключаем к фазе и нулевому проводу с помощью гроверной шайбы и гайки с диаметром резьбы м4.
  4. Контакты закрываем муфтой, которую равномерно прогреваем феном. Это обеспечит герметичность соединений и электробезопасность.

Описание и принцип работы

Плинтусная система отопления — прекрасная альтернатива тёплому полу, который довольно сложно установить. Обычные радиаторы дают мало пользы, поскольку от них нельзя ожидать подобного теплового эффекта. Плинтусное отопление изобрели ещё в начале XX века, но из-за высокой цены и сложностей в реализации об этой идее практически сразу забыли. Такая система эффективна за счёт того, что она нагревает не воздух, а стены помещения, которые поддерживают в нём температуру.

Прекрасная альтернатива тёплому полу — плинтусная система отопления, благодаря которой поддерживается комфортная температура в доме

Главным отличием тёплого плинтуса служит его нестандартная форма и необычное расположение. Длинные и невысокие обогреватели устанавливают по периметру комнаты. Декоративная планка, закрывающая устройство, внешне похожа на обычный плинтус, который она и заменяет. Часто такую систему выбирают при панорамном остеклении, поскольку материал находится ниже самих рам и не портит привлекательный вид окон.

Плинтусные обогреватели состоят из двух медных трубок, находящихся одна над другой на расстоянии 8-15 см. Увеличивают теплоотдачу с помощью алюминиевых, латунных или медных вертикальных пластин, нанизанных на оребренные трубы. Декоративные крышки изготавливают из экструдированного алюминия, который отлично передаёт тепло и хорошо нагревает защитный элемент.

Сверху и снизу обогревателя имеются отверстия, через которые движется воздух: через нижний проходит холодный, а через верхний выходит горячий. Получается, что помещение обогревается из трёх источников: вдоль трубок, от стен и корпуса металлического плинтуса. С такой системой отопления комната быстро нагревается. Кроме того, расположенное по периметру устройство способствуют равномерному распределению тёплого воздуха в помещении.

Подробнее о теплом плинтусе:

Жидкостный тип

Водяное плинтусное отопление состоит из тех же элементов, что и стандартные приборы нагрева: коллекторного узла, водогрейного котла и системы труб. Устройство работает при низких показателях температуры. Последовательно подключать все плинтусные обогреватели в помещении неэффективно: когда теплоноситель доберётся до последнего в ветке элемента, он уже остынет, поэтому устройство всегда будет холодным.

Жидкостный тип плинтусной системы отопления является одним из самых надежных

Жидкостный греющий плинтус работает по лучевой схеме: элементы подключают по одному или попарно. Сначала встраивают коллекторный узел, а затем к нему подключают трубки. Недостатком такой системы будет большой расход труб, поскольку каждый прибор нуждается в двух таких деталях — на подачу и обратку. Зато тепло будет распределяться равномерно, а сама система будет более надёжной. При установке водяного типа отопления трубки прячут в пол. В стяжку рекомендуется помещать специальные трубы из полимера с низкой теплоотдачей и высокой стойкостью к коррозии.

Электрический вариант

Электрическое плинтусное отопление практически ничем не отличается по внешнему виду от водяного, только у него присутствуют клеммы для подключения питания. В нижней трубке располагается нагревательный элемент (ТЭН), а в верхней — проложены провода для подключения отопления.

Благодаря техническим характеристикам и современному дизайну — теплый плинтус не теряет свою популярность

Монтировать электрическую систему тёплого плинтуса проще, чем жидкостную. Необходимо зафиксировать конструкцию, протянуть провода и подключить их к клеммам. Заданная температура поддерживается встроенным в систему терморегулятором, включающим и отключающим нагревательные приборы. Специалисты советуют использовать термостаты, которые экономят электричество.

Устройство системы водяного плинтусного отопления

Среди основных элементов отопления с водяным носителем тепла – радиаторный блок теплого плинтуса, коллектор распределения, пластиковые трубы, которые не пропускают кислород. Блок радиатора теплого плинтуса состоит из теплообменника и короба из алюминия. Теплообменник формируется из двух медных труб наружного диаметра около 13 мм с толщиной стенок 2 мм. На них крепятся вертикальные ламели из алюминия или латуни. Короб из алюминия включает три планки, которые профилированы горячей экструзией: планка верхнего и нижнего крепления, лицевая крышка. Короб имеет ширину в 22 мм, высоту в 140 мм. В коллектор распределения входят две параллельные стальные трубки, в которых есть выводы, вводы, отводчики воздуха, отсечные и сливные термовентили.

Водяное плинтусное отопление

В процессе построения плинтусного отопления применяется специальная трубка из пластика. Благодаря этому элементу теплоноситель доставляется к радиаторам, а также отводится от них. Часть отопительного контура кладется в пол и проводится через стены, а при помощи наружной гофротрубы (которая покрывает внутреннюю) можно без вскрытия пола заменить внутреннюю трубку, которая проводит носитель тепла.

Также при построении плинтусного отопления может понадобиться оснащение дополнительными приборами – термомеханическими или термоэлектрическими термостатами к радиаторам, сервоприводом на коллекторе распределения, циркуляционным водяным насосом, манометром, термометром на вводе в коллектор теплоносителя.

Правила установки и эксплуатации

В зависимости от того, в каком качестве будет использоваться система тёплых плинтусов — основного или дополнительного средства отопления, монтируется она по периметру помещения или отдельными участками. Конструкция плинтусных обогревателей – отдельные модули, в том числе и угловые, позволяют собрать и установить тёплый плинтус необходимой длины, зависящей от статуса отопления, мощности модулей, габаритов помещения и степени наружной теплоизоляции здания.

Монтаж электрического плинтусного обогревателя

Установку электрического тёплого плинтуса начинают с нанесения разметки на стены.

По периметру помещения или на отдельно выбранных для установки тёплого плинтуса участках к стене для снижения теплопотерь крепится самоклеящаяся теплоизоляционная лента.

По ней выше поверхности пола на 1 см с помощью пузырькового уровня наносят горизонтальную линию – нижнюю границу расположения обогревателя. Затем к ней прикладывают пластину — заднюю стенку тёплого плинтуса и отмечают места сверления отверстий для крепления пластин.

В стене по разметке сверлят отверстия и вставляют туда пластмассовые дупели, после чего пластины крепят шурупами, собирая в полосу необходимой длины.

На смонтированных пластинах крепят кронштейны — держатели для установки труб, после чего в них, используя фторопластовые вставки, устанавливают трубы с ТЭНами, собирая модули в единую цепь.

Для работы системы плинтусного обогрева необходимо устроить отдельную линию электричества, к которой она будет подключена. Так как мощность встроенных в электрический плинтус ТЭНов варьируется от 140 до 500 Вт, нагружать линию подключения более чем 15 модулями не следует.

В систему обогрева тёплого плинтуса входит также терморегулятор – электронное или электромеханическое устройство поддержания в помещении заданной температуры (вмонтировано в тёплый плинтус при использовании одного модуля или устанавливается отдельно при эксплуатации системы из нескольких элементов) со встроенным термодатчиком, осуществляющим мониторинг температуры и отправку данных на терморегулятор.

Этот элемент устанавливают после окончания монтажа плинтуса, выбирая место, доступное визуальному обзору, с объективным значением температуры воздуха в помещении — не за стоящей мебелью.

Последней операцией является установка лицевых накладок обогревателей – прикладываются по месту, надеваются сверху на кронштейн и фиксируются лёгким надавливанием до щелчка. Затем в местах расположения кронштейна в накладках сверлятся отверстия, и фронтальная крышка крепится шурупом в технологическую прорезь. Головка шурупа оформляется декоративной накладкой.

Установка водяного плинтусного обогревателя имеет много общего с монтажом электрического устройства. Разметка и установка тыльной панели производится по такой же технологии – с использованием самоклеящейся теплоизоляционной ленты, после чего к закреплённым пластинам крепятся кронштейны для труб.

*Установленные модули собираются в один контур с помощью специальных резьбовых соединений с резиновыми прокладками.

Если в месте подключения к существующей системе водяного отопления модуль необходимо укоротить, то конструкция резьбового соединения предусматривает эту операцию – элемент обрезают до нужного размера, затем с трубок снимают 2-3 ребра (ламеля), и на фитинги надевают соединительные гайки, развальцовочные конусы и резиновые прокладки.

При подключении водяного тёплого плинтуса к системе отопления гайки наживляются вручную, потом подтягиваются ключами, после чего модуль устанавливается в паз кронштейна, и резьбовое соединение зажимается окончательно.

После окончания монтажа проверяют герметичность и работоспособность системы -подают воду, плавно открывая вентиль, чтобы избежать гидроудара. В местах обнаружения протечек необходимо подтянуть гайки или заменить прокладку.

После устранения дефектов сборки устанавливают фронтальные накладки тёплого плинтуса.

Принцип работы тёплых плинтусов

Суть самой идеи обогрева тёплыми плинтусами заключается в том, что система отопления располагается по периметру помещения возле пола. Нагретый воздух в конвекторе медленно поднимается вдоль стен. За счёт этого прогревается весь объём комнаты.

Тепло от конвекторов не повлияет на мебель

Тёплые плинтусы практически не занимают большого пространства. Несмотря на высокие показатели мощности, вблизи конвекторов спокойно можно размещать мебель и прочие предметы интерьера. Поверхность конвекторов не нагревается до опасного уровня температуры, вызывающего ожоги.

Торговая сеть предлагает на продажу системы тёплых плинтусов двух видов. Это электрический плинтус и тёплый плинтус водяной. Рассмотрим каждый обогреватель.

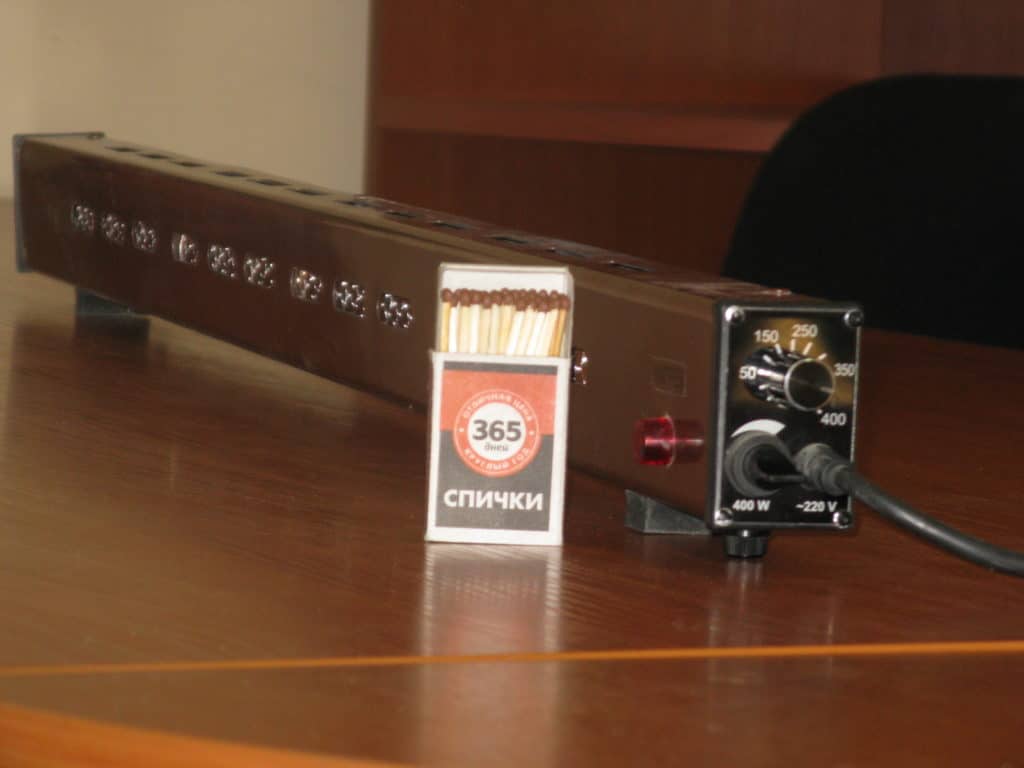

Электрический тёплый плинтус

Как сделать тёплый плинтус своими руками, работающий от электросети? Имея навыки работы с электротехникой, можно собрать электрический тёплый плинтус вполне самостоятельно.

Обогреватель состоит из двух горизонтально расположенных медных трубок. Через верхнюю трубку проходит силовой кабель, покрытый силиконовой изоляцией. В нижнюю медную трубку продевают трубчатый электронагреватель. Вся система управляется через датчик температуры воздуха блоком терморегуляции.

Нагревательный элемент — обычный ТЭН

При падении или увеличении температуры внутри помещения тэны периодически включаются, выключаются, обеспечивая этим постоянный температурный режим.

Приобретают комплект тёплого плинтуса на основе расчёта длины нагревателей, углов поворота и прочих сопутствующих элементов. Сам нагревательный элемент представляет собой трубчатый электронагреватель (ТЭН), заключённый в медную оболочку.

В свою очередь медная труба продета через корпус из ребристых тепловых отражателей (радиатор). Электрические нагревательные модули производят нескольких типоразмеров. В зависимости от длины электрообогревателя меняется его мощность, что видно из таблицы:

Длина ТЭНа
мм
Мощность
Вт
1700140
21000200
31500300
42500500

Монтаж электрического плинтуса

Устанавливайте нагревающий элемент в 3 см от стены

Собрать свой напольный электрообогреватель вручную может только человек с большим опытом электротехнической работы. Рассчитать размеры тэнов, сделать радиаторные насадки, установить соединительные кабели это очень сложная и ответственная работа. Поэтому проще купить готовые элементы отопления тёплых плинтусов.

Когда уже приобретён обогревающий комплект плинтусов, приступают к подготовительным работам.

Монтируют электрообогреватель в несколько этапов:

  1. Устанавливаю монтажную коробку на высоте 4 – 6 см от пола. Подводят провода питания к распределительной коробке.
  2. На удобной высоте на стене монтируют выключатель с терморегулятором.
  3. На всю высоту плинтуса на стены наклеивают защитную ленту толщиной 3 мм.
  4. На стены наносят разметку под крепления под плинтуса с подогревом.
  5. Сверлят отверстия под дюбеля в местах, где должны устанавливаться крепления.
  6. Через технологические отверстия в кронштейнах ввинчивают шурупы в дюбель.
  7. На установленные кронштейны навешивают тепловой нагревательный модуль.
  8. Соединяют модули электрическими проводами параллельно.
  9. К системе подключают устройство защитного отключения (УЗО).
  10. Подсоединяют датчик температуры воздуха.
  11. Производят контрольное включение электроплинтуса. В случае выявления неисправности немедленно её устранить.
  12. Устанавливают облицовку плинтуса.

Облицовка плинтуса делается из эмалированных металлических панелей или пластика. Облицовка должны не доставать до поверхности пола 20 – 30 мм. На верхней части панелей имеются горизонтальные прорези. Такая конструкция обеспечивает постоянное перемещение воздушных масс снизу вверх. Облицовка плинтуса помимо своей функции воздуховода, исполняет защитную роль от случайных механических воздействий.

Работы, связанные с подводом электроэнергии к плинтусу, подключением к электросчётчику, установкой системы терморегуляции лучше всего поручить специалисту.

Монтаж тёплого плинтуса обеспечивает полную электробезопасность. Места соединений проводов с контактами модулей закрывают термоусадочными трубками. Трубки защищают поверхность контактов от влаги. Подробнее о монтаже теплого плинтуса смотрите в этом видео:

Достоинства и недостатки теплых плинтусов

Далее мы будем рассматривать плюсы и минусы теплых плинтусов, как водяных, так и электрических. Начнем с положительных черт:

Плинтусные радиаторы отличный выбор для помещений с панорамными окнами.

Миниатюрность оборудования – пожалуй, это самое важное достоинство, характерное для любых теплых плинтусов, в том числе и электрических. Благодаря этому у нас появляется возможность получить в свое распоряжение предельно компактную отопительную систему, не бросающуюся в глаза;
Возможность обогрева помещений с панорамными окнами – теплые плинтусы обеспечат надежную защиту от потоков холодного воздуха и предотвратят образование конденсата;
Низкая температура корпусов – как правило, она не превышает +40 градусов, благодаря чему случайное прикосновение к плинтусным радиаторам не приводит к образованию ожогов;
Равномерный прогрев воздушных масс по всему объему – вы не ощутите дискомфорта и чувства мерзнущих ног;
Теплые плинтусы (в том числе и электрические) годятся для применения в любых помещениях – это кухни, гостиные, спальни, коридоры, лоджии, крытые балконы, террасы, торговые помещения, входные группы, холлы и многое другое;
Возможность одновременной работы с любыми другими отопительными приборами

Например, совместно с электрическими теплыми плинтусами можно использовать электроконвекторы, а вместе с водяными приборами нередко монтируют классические батареи.

Есть и некоторые недостатки:

Существуют некоторые сложности при установке теплых плинтусов в помещении с встроенной мебелью.

  • Высокая стоимость теплых плинтусов – это характерно для любого оборудования, в том числе и электрического;
  • Отсутствие экономичности – многие производители утверждают, что плинтусное отопление позволяет экономить, но эти утверждения можно поставить под сомнения;
  • Высокое потребление электроэнергии – характерно для электрических моделей. Даже если в вашей местности действуют сельские тарифы, расходы будут очень высокими;
  • Теплые плинтусы невозможно проложить там, где установлена встроенная мебель – она закрывает собой пространство, необходимое для монтажа оборудования.

Тем не менее, плинтусное отопление продолжает наращивать свою популярность. Там, где еще совсем недавно стояли громоздкие чугунные батареи, сегодня появляются предельно компактные теплые плинтусы – электрические и водяные. Благодаря продуманной конструкции, они обеспечивают быстрый и равномерный прогрев помещений, даря людям тепло.

Виды отопления теплый плинтус

Сегодня на рынке существует довольно широкое предложение по выбору термостатов, от самых продвинутых автоматических устройств, которые работают практически без вмешательства человека и стоят своих денег и устройств бюджетного уровня.

Однако в наше время многие покупатели отдают предпочтение устройствам, не требующим частого вмешательства человека в процессе работы. Этаким автоматам, работающим, по формуле купил, поставил, настроил и забыл.

Сегодня применяются системы плинтусного обогрева двух видов:

Электрический плинтус, обогревающий помещение за счет ТЭНов – электрических спиралей по которым идет ток.

Водяная система, использующая жидкий теплоноситель.

В первом случае, блоки радиаторов комплектуются электрическими спиральными ТЭНами мощностью 200 Вт встроенными в одну из двух медных трубок устройства. Вторая труба используется для подводки питания и имеет силиконовую изоляцию. Такой электрический вариант может применяться для обогрева разных помещений, но только при условии не превышения в них уровня влажности больше нормы, гарантирующей безопасную эксплуатацию агрегата.

Второй вид отопительных приборов использует жидкий теплоноситель и состоит из следующих частей:

  1. Коллектора-распределителя с парой трубок из стали для подачи и возврата теплоносителя.
  2. Собственно радиатора декорированного в плинтус и состоящего из теплообменника заключенного в защитный короб.
  3. Набора ПВХ трубок разного диаметра.

Трубы теплообменника, выполненные из меди, в большинстве моделей имеют внешней сечение 1,3 см, а внутреннее – 1,1 см. На них установлены латунные или алюминиевые ламели обладающие свойством высокой теплопроводности.

Трубка для подачи носителя тепла имеет оболочку в виде еще одной трубки гофрированного типа, которая не только ее защищает, но и позволяет быстро и просто заменить, просто выдернув ее и гофры надежно закрепленной в полу или плинтусе. Однако ремонт и замена ПВХ трубкам устойчивым к влиянию даже солей из воды требуется крайне редко.

Это интересно: Какие функции стоит учитывать во время выбора конвектора

Обзор производителей и цен

При выборе плинтусных автономных систем обогрева основное внимание стоит обратить на мощность устройства, его форм-фактор и эксплуатационно-технические характеристики, среди которых можно особо выделить теплоотдачу прибора и диапазон его рабочих температур. Наиболее интересные производители:

Наиболее интересные производители:

  1. Если каких-либо специальных требований к обогреву помещения нет, то стоит присмотреться к одной из моделей российского производителя «Мегадор». В самом доступном ценовом сегменте находится плинтусный электрический нагреватель серии «Конер». Его цена колеблется в пределах 5000 рублей. Это приемлемый вариант обогрева для гостиных или кухонь. Рассматриваемая модель отличается высокой теплоотдачей и точностью регулировки температурного режима.
  2. При более высоких требованиях к оборудованию внимания заслуживает продукция канадской торговой марки Dimplex. Отличие этих систем — удобство в управлении и эксплуатации, а также проверенным качеством и надежностью. Компания дает 5 лет гарантии на все выпускаемые устройства. К примеру, модель LC 4015 WRU при весьма компактных габаритах — 1016 х 169 х 60 мм — способна воспроизводить 1,5 кВт тепловой энергии. Цена рассматриваемого варианта несколько выше предыдущего, но вполне доступна для среднего потребителя. Составляет она порядка 5,7 тыс. рублей.

Цены на плинтусные конвекторы разных производителей

плинтусный обогреватель

Объективно обо всех преимуществах и недостатках

Восходящий тепловой поток согласно физическому закону Коанда прижимается к стене. Не смешиваясь с остальным воздухом в комнате, он нагревает вертикальную поверхность. На высоте до полутора метров температура стены на несколько градусов выше, чем в комнате, и это создаёт тепловой комфорт для находящихся в ней людей. В период отопительного сезона обогревательная система задействована 6-8 часов ежесуточно. Перемножив общую мощность на количество отработанных за месяц часов получаем показатель месячного потребления энергии.


Распределительный коллектор равномерно распределяет теплоноситель по отдельным контурам. Его выбор определяется рядом факторов — материалом изделия, пропускной способностью гребенки, давлением, энергопотреблением, возможностью дальнейшего расширения

Действительно ли плинтусные обогреватели экономят энергоресурсы благодаря невысокой температуре теплоносителя?

Ответом будет такой пример:

  1. Площадь комнаты — 3, 5м х 5м (17,5 кв. метров), периметр — 17 м (за вычетом дверного проема — 16 м).
  2. Объем помещения при высоте потолков 2,7 м: 17,5 * 2,7 = 47,25 куб. метров
  3. Температура на улице зимой — в среднем -10 ºC.
  4. Для поддержания в помещении +20-22ºC при нормальной теплоизоляции требуется 1,5 кВт/час. Обогрев будет работать 7 часов в сутки.

С учетом 200 Вт на 1 метр длины при нагреве теплоносителя до 65 ºС (см. выше) получаем 200 Вт * 16 м = 3200 Вт или 3,2 кВт. Поскольку этот расход вдвое завышен (3,2 кВт/1,5 кВт = 2,1), можно снизить температуру теплоносителя в той же пропорции: 65 ºС /2,1 = 31 ºС.

Рассчитаем месячное потребление электроэнергии: 1,5 кВт/час * 7 час. * 30 дн. = 315 кВт. Более достоверные результаты дает детальный теплотехнический расчет на основе полных исходных данных по объекту.

Если сравнивать по эффективности теплые пол и плинтус, то спорить можно хотя бы по той причине, что конвекторы с пола сразу нагревают воздух, а часть теплого воздуха от термоплинтуса забирает на себя внешняя стена, которая постоянно подпитывается холодом снаружи.

Тепло, расходуемое на постоянный обогрев холодных внешних стен — своего рода потери. Является ли компенсацией за это их сухость, отсутствие плесени, сырости? По этому вопросу тоже идут дебаты: одни говорят — да, другие указывают на то, что влажность в помещении регулируется приточно-вытяжной вентиляцией, а не отоплением.

Если водяные радиаторы соединить последовательно, теплоноситель остынет, пока обойдет весь периметр. Поэтому модули объединяются параллельно, каждая пара входящей и выходящей трубы выводится на коллектор отдельно

Что касается внешнего вида, то плинтусные короба, закрывающие отопление, действительно красиво смотрятся в интерьере, но вот при в помещении корпусной мебели возникают проблемы — обогнуть ее спереди не получается, а за ней у теплого воздуха нет свободы движения.

И по поводу абсолютного отсутствия в воздухе пыли стоит возразить — возможно, ее меньше, чем при циркуляции воздуха в традиционных отопительных системах, но она есть, поскольку конвекция присутствует.

В целом же можно заключить, что у плинтусных радиаторов отопления уже есть покупатели, и со временем их число будет увеличиваться. Ограничивающий фактор — чрезмерно высокая стоимость оборудования, что объясняется использованием в производстве меди, латуни, алюминия, т.е. дорогостоящих материалов.

И монтаж, если заказывать его у профессионалов, дешево не обходится. Плинтусная разводка труб является самой сложной из всех имеющихся водяных отопительных схем, но и в сборке электрических плинтусов кроется много нюансов.

Достоинства и недостатки конструкции

Среди явных достоинств плинтусного отопления выделяют:

  • быстрое прогревание площади;
  • компактное отопительное оборудование;
  • аккуратный, эстетичный вид;
  • равномерный обогрев всего помещения;
  • минимальный расход топлива;
  • контроль температурного режима, возможность индивидуально выставлять нужную температуру воздуха при наличии специальных программ;
  • простой и понятный монтаж, который потребители могут сделать самостоятельно.

Тем не менее недостатки тоже есть. Вот они:

  • большая мощность радиаторов, как следствие — большие счета за электроэнергию;
  • высокая стоимость за счёт использования дорогостоящих материалов: меди, латуни, алюминия; примерная цена — три тысячи рублей за один квадратный метр.
