Выбор типа системы
Под плитку можно уложить электрический, инфракрасный либо водяной пол. Более практичным и доступным считается система, работающая на электричестве. В продаже есть разные системы данного вида, но под плитку специалисты однозначно советуют использовать кабельную. Лучше всего приобрести всю систему в комплекте – это избавит от необходимости подбирать отдельные элементы, что без определенных знаний не всегда возможно.
В комплект обычно входят:
- Соединительные провода.
- Терморегулятор. Данный элемент предназначен для регулирования температуры пола. Его крепят на стену там, где будет удобно осуществлять регулировку системы.
- Кабель либо специальные маты. Ширина каждого мата – 45 см.
В продаже есть комплекты с одножильными, двужильными кабелями и «маты» – изготовленные из сверхтонкого кабеля. Двужильные стоят дороже, но лучше приобрести комплекты именно с такими кабелями – они считаются более безопасными.
В комплект могут входить и другие элементы – это зависит от фирмы производителя. Выбирая марку, необходимо посмотреть на то, насколько качественные материалы в комплекте, имеется ли гарантия, а также что написано в отзывах. Опытные мастера советуют не экономить и приобрести комплект не самый дешевый – это может отразиться на качестве обогрева в будущем. Более того, покупка комплекта даже средней стоимости (около 1,5 тыс. руб./метр) не покажется очень дорогой, так как помещение ванной комнаты обычно имеет небольшую площадь. Как правило, комплект теплого пола выбирают исходя из параметров ванной.
Кроме самого комплекта необходимо приобрести и фольгированный пенофол. Его укладывают фольгой вверх. Данный утеплитель поможет минимизировать потери тепла. В будущем использование подложки-утеплителя поможет снизить расходы на электроэнергию.
Кроме системы нужно будет приобрести:
- Понравившуюся плитку в необходимом количестве +10%.
- Зубчатый шпатель.
- Плиточный клей.
- Плиточную затирку.
- Клинья и крестики из пластика.
Стяжка
ВАЖНО: верхний слой стяжки заливают только при заполненном контуре. Но перед этим, металлические трубы заземляют, и закрывают толстой полиэтиленовой плёнкой
Это важное условие, для предотвращения коррозии вследствие электрохимических взаимодействий материалов.
Вопрос армирования можно решить двумя способами. Первый – положить сверху трубы кладочную сетку. Но при таком варианте, возможно появление трещин в следствии усадки.
Другой способ – дисперсное армирование фиброй. При заливке водяных тёплых полов, лучше всего подходит стальная фибра. Добавленная в количестве 1 кг/м3 раствора, она равномерно распределится по всему объёму и качественно повысит прочность застывшего бетона. Полипропиленовая фибра, для верхнего слоя стяжки подходит гораздо меньше, ибо прочностные характеристики стали и полипропилена даже не конкурируют друг с другом.
Устанавливают маяки и замешивают раствор по вышеизложенной рецептуре. Толщина стяжки должна быть не менее 4 см над поверхностью трубы. Учитывая, что ø трубы 16 мм, общая толщина будет достигать 6 см. Время созревания такого слоя цементной стяжки – 1,5 месяца
ВАЖНО: Ускорять процесс включая подогрев пола – недопустимо! Это сложная химическая реакция образования «цементного камня», которая происходит при наличии воды. А нагрев вызовет её испарение
Ускорить созревание стяжки можно при включении в рецептуру специальных добавок. Некоторые из них вызывают полную гидратацию цементу уже через 7 суток. И кроме этого значительно уменьшают усадку.
Определить готовность стяжки можно, если положить на поверхность рулон туалетной бумаги, и накрыть его кастрюлей. Если процесс созревания окончился, то на утро бумага будет сухая.
Электрические стержневые полы
Нагревательными элементами служат карбоновые стержни, для удобства монтажа вмонтированные в прочную полимерную пленку. Данная система также функционирует за счет инфракрасного излучения, но в отличие от пленочного пола она обладает повышенной механической прочностью.
Стержневая система пригодна для обустройства теплого плиточного пола без укладки подложек. Такие нагревательные элементы могут располагаться даже в зонах, где планируется устанавливать тяжелую мебель. Сегодня это самый дорогостоящий вид теплого пола.
Инфракрасные полы, пленочный и стержневой, отличаются от кабельных систем параллельным подключением. То есть, при перегорании кабеля выходит из строя вся система и для ремонта требуется полностью снять напольное покрытие. При поломке одной секции пленочного или стержневого пола все остальные продолжают функционировать.
Для ремонта достаточно убрать покрытие над неисправной (холодной) частью системы.
Теплый пол на полистирольной основе
Полистирольная система может устанавливаться на бетонное или деревянное основание сплошного типа. На пленочную поверхность раскладываются монтажные полистирольные маты, которые соединяются при помощи замковой системы, после чего между выступами монтируются пластины из металла и укладываются трубы для перемещения теплоносителя.
Монтаж труб на полистирольные плиты
Сверху обязательно настилается полиэтиленовая пленка, и затем монтируются двухслойные ГВЛ-листы толщиной в 1 см. При использовании гладких плит на основе полистирола, нужно самостоятельно вырезать пазы при помощи специального ножа.
Если толщина монтируемых полистирольных матов недостаточная, то стыки целесообразно дополнительно промазать клеящим составом, что значительно улучшит фиксацию и сделает конструкцию более надежной.
Вариант #1 – водяной теплый пол
Особенности технологии обустройства
Сами трубы могут быть подключены к отдельно стоящему бойлеру либо централизованному отоплению. Этот вид подогрева применим как в качестве основного источника тепла, так и дополнительного.
Схема устройства системы, где: 1 – слой термоизоляции, 2- армирующая прослойка, 3 – контуры труб, 4 – устройства для ввода и регулировки температуры, 5 – бетонная стяжка, 6 – самонивелирующая стяжка (выполняется в случае необходимости), 7 – финишное покрытие
Технология монтажа водяного пола включает ряд этапов:
- Выкладывание на подготовленное базовое основание фольгированного утеплителя;
- Укладка арматурной сетки для фиксации водопроводных труб;
- Монтаж системы из металлопластиковых труб;
- Заливка песчано-цементной стяжки;
- Укладка плитки на клеющий состав.
Слой термоизоляции призван свести к минимуму расход тепловой энергии на нагрев базового основания. Фольгированный утеплитель, отражая тепло, будет перенаправлять поток вверх для обогрева помещения.
Особо актуально соблюдение этого условия при проектировании теплого пола в комнатах, расположенных на первых этажах, под которыми размещены неотапливаемые подвальные помещения.
Достоинства и недостатки данной системы
Правильно выполненная бетонная стяжка, скрывающая под собой контуры водопроводных труб, выполняет две функции:
- Выступает надежной основой для укладки твердого покрытия типа керамогранит или плита.
- Выполняет роль мощного аккумулятора тепловой энергии.
Нагреваясь от проложенных в ней металлопластиковых труб, бетонная стяжка равномерно распределяет тепло, передавая ее керамической плитке.
Теплый пол, функционирующий за счет циркулирующей по трубам воды, по праву можно считать экономически выгодным вариантом
Существенным недостатком этого типа пола является его толщина. Только цементная стяжка «съедает» 30-60 мм высоты. В условиях стандартных квартир, для которых не характерны высокие потолки, «украденные» сантиметры сразу будут заметны.
Кроме того, стяжка заливается не на один десяток лет. И обеспечить доступ для визуального осмотра и профилактики отопительной системы не представляется возможным. В случае протечки и проведения ремонта необходимо будет демонтировать не только плиточное покрытие, но и бетонную стяжку.
Общая толщина «слоеного пирога» при обустройстве теплого пола водяного типа получается значительной и составляет как минимум 70-100 мм
Специалисты не рекомендуют устанавливать его в многоэтажных домах советских построек, поскольку применяемые в те времена межэтажные перекрытия не предусмотрены для повышенных нагрузок, которую будет создавать массивная теплоаккумулирующая стяжка.
Планируя подключать водяной пол к централизованной системе отопления, будьте готовы, что не многие компании дают разрешение на забор тепла из отопительных стояков, поскольку это может нарушить ее сбалансированность. Да и при подключении системы помимо основных расходов потребуется установка дорогостоящего оборудования регулировки.
Это объясняется тем, что температура воды в радиаторах отопления и контурах напольного подогрева значительно отличается.
А вот для обладателей частных домов водяной теплый пол – идеальное решение. Ведь они не связаны пространственными ограничениями и для установки системы не требуется прохождения никаких согласовательных процедур. Достаточно, придерживаясь рекомендаций производителя, установить оборудование. А в дальнейшем поддерживать давление в системе и циркуляцию в контуре, а также контролировать температуру и качество теплоносителя.
Рассчитать параметры водяного теплого пола можно с помощью нашего онлайн-калькулятора:
| Температура подачи, oC. | |
| Температура обратки, oC. | |
| Шаг трубы, м. | 0.050.10.150.20.250.30.35 |
| Труба | Pex-Al-Pex 16×2 (Металлопластик)Pex-Al-Pex 16×2.25 (Металлопластик)Pex-Al-Pex 20×2 (Металлопластик)Pex-Al-Pex 20×2.25 (Металлопластик)Pex 14×2 (Сшитый полиэтилен)Pex 16×2 (Сшитый полиэтилен)Pex 16×2.2 (Сшитый полиэтилен)Pex 18×2 (Сшитый полиэтилен)Pex 18×2.5 (Сшитый полиэтилен)Pex 20×2 (Сшитый полиэтилен)PP-R 20×3.4 (Полипропилен)PP-R 25×4.2 (Полипропилен)Cu 10×1 (Медь)Cu 12×1 (Медь)Cu 15×1 (Медь)Cu 18×1 (Медь)Cu 22×1 (Медь) |
| Напольное покрытие | ПлиткаЛаминат на подложкеПаркет на фанереКовролин |
| Толщина стяжки над трубой, м. | |
| Удельная тепловая мощность, Вт/м2 | |
| Температура поверхности пола (средняя), oC | |
| Удельный расход теплоносителя, (л/ч)/м2 |
На данном видео Вы можете увидеть типичные ошибки при монтаже системы водяного теплого пола:
Монтаж электрической системы отопления
После установки современной акриловой ванны хочется обустроить уют в помещении. Это проще всего сделать с помощью электрического обогрева.
Организовать подогрев в доме можно с помощью трех типов электрических теплых полов:
Кабельный. Основа конструкции – нагревательные провода. Они могут быть одножильными или двухжильными. Для организации такого вида обогрева потребуется стяжка. Лучше всего монтировать до установки акриловой ванны.
Но в силу требований СНиП, которые гласят о том, что электрические системы отопления в доме нельзя прокладывать под тяжелыми и сантехническими приборами, позволяется установка после. Заливка должна иметь толщину 30-70 мм.
Термоматы. Это отдельные комплектующие разной длины. Питание системы происходит за счет «монтажных» окончаний. Монтаж проводится непосредственно на стяжку. После этого наносится клейкая масса для установки керамической плитки.

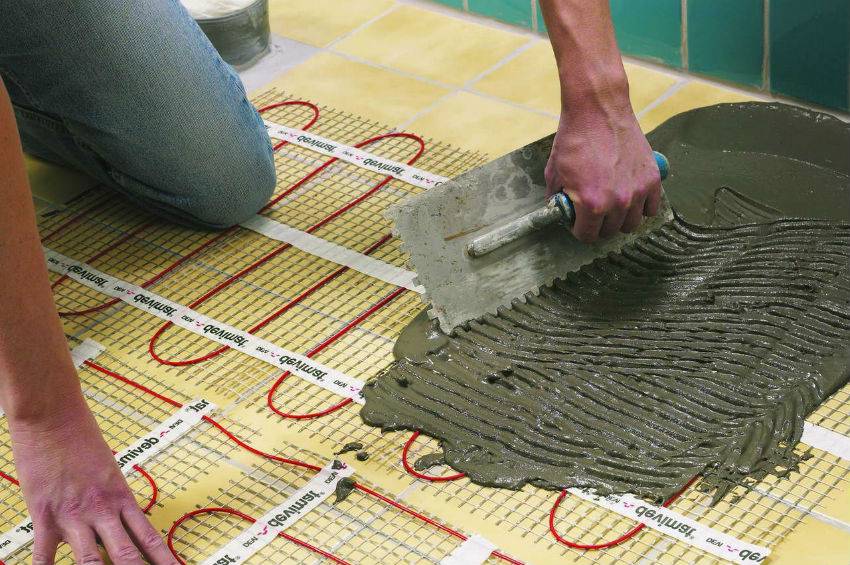

Особенность матов в том, что они укладываются непосредственно в слой клея, а потому не повышают уровень ванной, туалета или другой комнаты.
Пленочный обогреватель. В отличие от прочих теплых полов более равномерно излучает инфракрасные лучи.
Конструктивно он представляет собой нагревательные элементы, заламинированные с двух сторон. Это позволяет избежать пробоя, гарантирует максимальную водонепроницаемость.
Полная герметичность – не единственный плюс системы. Установка на любой тип поверхности, сравнительная дешевизна эксплуатации, быстрый нагрев и демонтаж – все это преимущества инфракрасного отопления в ванной или туалете.
Приступать к установке системы «теплый пол» в ванной стоит с установки терморегулятора. Для этого нужно пробить штробу в стене, где планируется поместить устройство. В это же время нужно установить датчик температуры в пол.
После этого подготавливается поверхность пола комнаты: убирается мусор, куски штукатурки, строительная пыль. Рекомендуется выровнять плоскость перед установкой обогрева.
Следующий этап – укладка тепловой изоляции в доме. Если этого не сделать, то большая часть тепловой энергии уйдет в никуда. Чаще всего применяется пенополистирол или пенопласт. Может использоваться пенополиэтилен с фольгированным покрытием.
Монтаж кабеля проводится зигзагообразно. Если же используются маты, то они крепятся друг к другу с помощью монтажной ленты для обеспечения целостности конструкции. После этого проводится проверка системы на нормальную работоспособность.
Когда подогрев протестирован, следует перейти к выполнению финишной отделки. Можно использовать керамическую плитку или камень. Если в ванной укладывается матовый подогрев или кабельный теплый пол, то стоит позаботиться о гидроизоляции.
В случае с использованием инфракрасной пленки защиту от влаги можно не применять.
Разновидности систем
Основное преимущество тёплого пола – равномерно отапливать помещение большой площади, что необходимо с наступлением холодов. Тёплый пол может стать как основным источником подогрева ванной комнаты, так и дополнительным. Это решение гораздо выгоднее, чем использование традиционного обогревателя или батареи.
Выделяют два основных вида тёплого пола для ванной под плитку – водяной и электрический. Подключать его нужно к центральному электрощитку, потребуется создание дополнительного выключателя.
Водяные
Отопительная система такого типа подходит для прогрева больших помещений. Основной элемент, создающий тепло – вмонтированная сеть труб, наполненных горячей водой и расположенных по периметру всего помещения. Большое значение отводится материалу, проводящему тепло от трубы плитке, обычно используют бетонное или деревянное основание.
Основное преимущество водяного пола – равномерный прогрев помещения, а не только его верхнего слоя. Также достоинствами данного типа называют:
- Безопасность.
- Обеспечивает равномерный прогрев помещения, создаёт комфортные условия для человека. Поддерживает оптимальную температуру – 22-24 градуса. По такому полу можно ходить босиком, он не доставляет болевые ощущения.
- Низкий уровень электропотребления и качественный прогрев ванной.
- Препятствует размножению грибков и плесени, которые могут причинить вред здоровью человека. Высушивает воздух, избавляет ванную от повышенной влажности.
- Водопроводные трубы спрятаны под плиткой, поэтому не портят интерьер и не утяжеляют его. Нет помех в виде радиаторов.
Электрические
Электрический пол проигрывает водяному в долговечности и безопасности: присутствует хоть и минимальный, но риск воздействия электрического тока. В то же время, электропол имеет явные преимущества:
- Сочетается с любым видом напольного покрытия. В зависимости от толщины материала меняется мощность электрического пола.
- Простота монтажа и лёгкость установки кабеля.
- Не портит интерьер за счёт отсутствия видимых деталей.
- Есть возможность регулировать температуру пола при помощи терморегулятора.
- Установка не требует специальных инструментов.
- Равномерный прогрев по всей площади помещения.
Электрический пол стоит дороже водяного и может создавать электромагнитное поле. Однако, данный вид отопительной системы является конкурентоспособным и пользуется большой популярностью.
Распространенные ошибки при монтаже и подключении
Для укладки теплых полов в ванной нужно все делать в согласии с инструкцией производителя. Судя по отзывам потребителей и отчетам бригад, которым приходится переделывать и ремонтировать системы отопления, основными нарушениями при монтаже являются:
- Отсутствие гидроизоляции ванной комнаты с водным подогревом полов. Во время проведения монтажных работ пренебрегают предотвращение появление протечек. Гидроизоляция является слоем, препятствующим попаданию влаги к соседям в случае прорыва водяного контура. Необходима и гидроизоляция пола перед укладкой системы напольного водяного обогрева ванной комнаты в теплый пол в полипропилен.
- Отсутствие плана работы и схемы укладки. Предварительные расчеты помогают выполнить монтаж быстро и качественно, избежать перерасхода материала.
- Выполнение монтажных работ без получения разрешения. После укладки получить согласование намного проблематичней.
- Заливка стяжки обычным цементным раствором. Технология выполнения установки водяных нагреваемых полов в ванной комнате частного дома или квартиры, требует использования клеевых составов с добавлением пластификаторов и присадок. Без добавок цемент со временем начинает крошиться, трескается и приходит в негодность.
Нужно ли делать теплый под под ванной?
Большую часть ванных комнат занимает душ или ванна. Когда идет ремонт, встает вопрос необходимо ли укладывать греющий кабель под железную или чугунную ванну? Здесь ответ неоднозначен. Как мы указали выше, в ванных комнатах, особенно в местах концентрации влаги начинает активно развиваться болезнетворная плесень. И установка теплого пола под ванной предотвратить ее развитие там.
Однако, греющий кабель не любит запирания и термоизоляции. Если вы заблокируете выход воздуха декоративными элементами, то он со временем может перегреться и сгореть. Таким образом, если вы хотите все-таки его смонтировать там, то боковую часть ванны нужно оставить открытой. Кроме того, при монтаже необходимо следить, чтобы крепления (дюбели, штыри) не пробили непосредственно греющий кабель.
Проблема запирания не страшна водяному теплому полу, его без проблем можно запирать и изолировать отдельные места поверхности пола. Однако установка водяного напольного отопления во много раз дороже электрического, требует существенно поднятия уровня основания (10-15 см) пола. К тому же в многоквартирных домах его установка от центрального отопления категорически запрещена и влечет демонтаж и штрафные санкции от коммунальных служб.
Какой тип обогрева лучше выбрать
Чтобы определиться, какой из вариантов электрического теплого пола стоит использовать, нужно помнить несколько простых рекомендаций:
Кабель больше всего подойдет в качестве основного отопления, если подготовительные работы еще не завершены и будут заливать стяжку или самонивелирующийся состав. Это надежное и долговечное решение, подходящее для любых помещений. Впоследствии можно перекладывать плитку или использовать другое напольное покрытие. Кабель хорош еще и тем, что несложно обходить любые препятствия, определять шаг укладки в зависимости от необходимой мощности.
Нагревающие маты с кабелем хороши тем, что это уже готовые модули, которые просто расстилаются и не требуют заливки стяжки. Они хорошо подойдут как в качестве основного, так и дополнительного источника тепла
Если важно не поднимать уровень пола очень сильно, это решение будет оптимальным, ведь можно наносить клей для плитки прямо на маты или заливать тонкий слой самонивелира (не более 1 см). Система проста в монтаже, изготовитель всегда дает подробную инструкцию, что также немаловажно.
Инфракрасные модули не очень хорошо подходят для укладки под керамику, так как поверх них нужно делать влагонепроницаемый слой, который повышает себестоимость и усложняет работу
К тому же, пленка не подходит для влажных помещений, так как не имеет заземления и при возникновении любых проблем велик риск возгорания.
Укладка своими руками
Схема укладки труб водяного теплого пола
Наиболее простым вариантом укладки, которую можно выполнить своими руками, является монтаж инфракрасной пленки.
Для успешного проведения укладки теплого пола требуется:
- Определиться с выбором инфракрасной пленки с необходимыми параметрами нагрева, т. к. у разных видов эти показатели различны.
- Приготовить нужный утеплитель под плитку, лучше выбирать твердый.
- Запланировать места, куда будет уложена пленка, т. к. там не должны стоять тяжелые предметы.
- Запастись необходимым инструментом и материалами: строительным и двойным скотчем, ножницами, плоскогубцами, ножом и кусачками.
- С основания пола убрать мусор и загрязнения, для этого можно воспользоваться пылесосом.
- С помощью уровня выровнять основание, отклонения не должны быть более 3 мм.
- Уложить гидроизоляцию в виде полиэтилена или специальной мембраны толщиной не менее 50 мкм.
Правила и порядок укладки:
- Разрезать пленку по намеченным пунктирным линиям на листы нужной длины.
- Скрепить листы скотчем, при этом, отражающая сторона должна быть вверху.
- Уложить листы в продольном направлении помещения, т. к. тогда будет меньшее количество полос и уменьшится число точек подсоединения.
- Для предотвращения сдвига, полотно закрепляется на боковых кромках, не содержащих элементы, к основанию пола, при помощи двухстороннего скотча или скоб.
- Полосы укладывают в один слой медным контактом вниз, не допуская перехлеста.
- На срезы в месте расположения медной полосы устанавливают клеммы для обеспечения контакта.
- На ближайшем от проводки месте стены устанавливают терморегулятор.
- Затем, крепят провода к установленным клеммам при помощи обжатия пассатижами, предварительно оголив контактную часть. Места соединения обязательно подлежат изоляции. Для этого, используют материал из каучука, входящий в пленочный комплект. Изоляцию осуществляют с двух сторон: сверху и снизу. Провода располагают вдоль разных кромок утеплителя, не допуская перехлеста.
- Закрепленные провода подключаются к терморегулятору.
- Осуществляют подключение системы к сети, предварительно установив датчик температуры плиточного покрытия.
- Перед укладкой плиточного материала устанавливают армирующую сетку и выполняют стяжку либо укладывают твердый утеплитель.
Лучший электрический теплый пол под плитку
Если говорить о термоматах, то их можно укладывать на любую черновую поверхность, при этом не обязательно ее выравнивать. После соединения матов и подключения их к сети, на них при помощи плиточного клея укладывают плитку. Этот вариант теплого пола является самым лучшим для укладки под плитку.
Электрический мат – лучший вариант для укладки под плитку
При укладке пленочного инфракрасного пола, есть определенные ограничения. Некоторые его виды нельзя монтировать под плитку, поэтому перед покупкой, надо обязательно задать вопрос продавцу или самостоятельно изучить инструкцию. ИК-пленка должна укладываться только на выровненную поверхность и под плитку используется очень редко.
Кабельный пол рекомендуется укладывать в стяжку, которая увеличивает эффективность его работы. Вначале монтируют кабель и заливают 4-7 см стяжки, а после ее высыхания, укладывают плитку.
Керамическая плитка обладает целым рядом достоинств, единственный недостаток – она холодная. Теплый пол под плитку электрический поможет сделать пребывание в ванной комфортным.
С правилами монтажа теплого пола под плитку вы можете ознакомиться здесь.
Плюсы и минусы электрополов
Электрические теплые полы позволяют быстро добиться равномерного и высокоэффективного прогрева помещения. Тепло от них поднимается с напольного покрытия сразу по всей комнате, где уложена рассматриваемая система обогрева. От батареи тепловые потоки еще должны разойтись от окна до дальних углов. При этом немалая часть нагретого радиаторами воздуха так и останется под потолком, где он никому не нужен.
Преимущества электрического теплого пола
Достоинства теплые полы на электричестве имеют следующие:
- Универсальность – подобные системы разрешается укладывать в спальнях, прихожих, кухнях и ванных комнатах.
- Отсутствие даже минимального риска протечек воды.
- Возможность точной регулировки по температуре.
- Подключение к обычной электросети без каких-либо ухищрений и установки дополнительного оборудования вроде котлов или бойлеров.
- Минимальный срок от начала работ до ввода в эксплуатацию – монтаж пленочного электропола в небольшой комнате до 15 м2 занимает от силы день.
- Равномерный прогрев по всей обогреваемой площади над обогревательной системой.
- Возможность укладки сверху практически любого напольного покрытия – кафельной плитки, линолеума, керамогранита, ламината и т.д.
- Простота ремонта и высокая надежность – при правильном монтаже риск короткого замыкания минимален.
- Отсутствие необходимости в сложном обслуживании и сезонной подготовке накануне зимы.
- Минимальная нагрузка на межэтажное перекрытие – электрические кабели и маты весят относительно немного, а также не требуют тяжелой толстой стяжки из бетона.
При большой площади обогрева теплый пол, работающий от электросети, потребляет достаточно много энергии в киловаттах за час. Ему требуется порядка 100–200 Вт/м2. Однако в подавляющем большинстве случаев такой системе хватает существующей сети на 220 В. Подключить ее к электропитанию даже легче, чем выполнить подключение водонагревателя к водопроводу или посудомоечной машины к канализации.
Распределение температуры в системе теплый пол
Среди минусов электрических полов для обогрева числятся:
- Высокое энергопотребление.
- Возможные проблемы, связанные с короткими замыканиями и поражением током.
Согласовывать подключение рассматриваемого электрооборудования, как в случае с газовым котлом, у коммунальщиков и энергетиков не требуется. Главное чтоб электросеть коттеджа или квартиры была рассчитана на подсоединяемую нагрузку. Если свободных мощностей не хватает, то придется прокладывать еще один кабель от ближайшего трансформатора. А это может вылиться в немалые деньги.
Зачем и как выполняется гидроизоляция
Материал, используемый для создания водостойкого барьера, выполняет несколько функций:
- препятствует попаданию влаги;
- способствуют снижению вероятности образования плесени;
- если обустраивается электрический подогрев плитки, гидроизоляция защищает кабель от воздействия воды;
- влагостойкий барьер способствует более равномерному распределению нагрузки на основание.
При устройстве водяного теплого пола гидроизолируют поверхность, что позволяет защитить бетонную стяжку от воздействия влаги. Если обустраивается обогрев плитки в частном доме, влагостойкий материал должен располагаться между грунтом и бетонной стяжкой. Гидроизоляцию также укладывают сверху старого бетона в квартире перед тем, как будет монтироваться утеплитель. Если необходимо, влагостойкий барьер обустраивают и поверх теплоизоляционного пирога. В данном случае система теплого напольного покрытия будет защищена от протечек.
Гидроизоляция может быть обмазочной, рулонной. Первый вариант наносится на поверхность чернового основания. Рулонная изоляция настилается на пол, а с целью крепления полос гидроизоляции применяются ленты для монтажа.
Важность терморегулятора
Этот узел является главным при обустройстве электрического обогрева плитки. Он ответственен за управление системой: регулирует интенсивность нагрева энергоносителя, включает и отключает отопление при необходимости, задает нужную температуру. Контроль температурного режима осуществляется посредством термотдатчика, который встраивается в слой системы обогрева.
Если выбирается вариант подобной конструкции для ванной комнаты или другого помещения, такой узел располагают на стене. Предпочтительное место установки терморегулятора — на высоте 50-100 см выше уровня пола. От термодатчика, смонтированного внутри конструкции теплого пола под плиткой, к терморегулятору подводятся соединительные кабели, для чего в стене делают штробу. С этого участка начинается укладка электрического кабеля.
Пошаговая инструкция укладки керамической плитки на водяной теплый пол
Весь процесс укладки плитки на водяной теплый пол практически ничем не отличается от ее монтажа на другие покрытия, отличия будут только на этапе укладки отопительных элементов.
Пошаговое выполнение работ выглядит следующим образом:
после укладки теплого водяного пола, шаг между трубами должен составлять порядка 150 мм, надо обязательно проверить его работоспособность и оставить на некоторое время под давлением, чтобы определить возможную течь;
Во время заливки стяжки на теплый водяной пол, в нем вода должна быть под давлением, но не горячей.
- если все нормально, то трубы покрывают слоем стяжки, надо равномерно распределить смесь, чтобы не образовывались воздушные карманы, так как в этих местах стяжка начнет трескаться. Лучше всего делать стяжку при помощи наливного пола. В зависимости от используемого материала, для высыхания стяжки понадобится 3-5 дней, после чего можно приступать к укладке плитки, но максимальную прочность она наберет только через 4 недели;
- после того как вы выбрали способ укладки плитки, можно приступать к ее монтажу. Клей наносится толщиной слоя порядка 3-5 мм, делают это при помощи зубчатого шпателя, после чего прижимают плитку к основанию. Дальше укладывают следующий элемент, при этом крестики надо устанавливать как между плитками, так и от стены;
- если выявлены погрешности в стяжке, то их можно компенсировать путем увеличения или уменьшения слоя клея. Ходить по свежеуложенному полу нельзя, чтобы не деформировать его, сделать это вы сможете через 1-3 суток, когда клей застынет;
- затирка проводится через 1-2 суток, она защищает швы от попадания в них грязи и влаги, перед ее проведением, надо будет убрать крестики и почистить швы. Через 1-2 часа после нанесения затирки, ее излишки необходимо удалить, если это не сделать, то убрать ее потом будет достаточно сложно.
Пользоваться теплым водяным полом в ванной, то есть включать обогрев, можно будет через 3-4 недели после укладки финишного покрытия, если это сделать раньше, то в стяжке образуются пузырьки и это приведет к хрупкости плитки.
