Как установить инсталляцию унитаза своими руками

Как собрать рамочную конструкцию

Перед тем, как правильно установить подвесной унитаз посредством рамочной инсталляции, необходимо определиться с местом ее размещения. Далее на выбранный участок наносится необходимая разметка. Преимущество крепежных рамок заключается в том, что они в состоянии обеспечить надежную фиксацию сантехнических приборов как к капитальным, так и пустотелым основаниям. В этот перечень также входят популярные гипсокартонные перегородки и легкие простенки. Благодаря рамочному комплекту унитаз может быть размещен в углу и под окном.

Как сделать инсталляцию в туалете на основе рамки:

Произвести разметку участка, где будет расположена рама и крепежные элементы. Чаще всего данная схема установки инсталляции под унитаз подразумевает наличие двух напольных и двух настенных точек фиксации. Выравнивание конструкции в пространстве осуществляется посредством уровня и отвеса.
В местах меток проводится сверление перфоратором или электродрелью. Диаметр сверл выбирается в зависимости от сечения дюбелей. Чтобы увеличить надежность крепления каркаса, кроме дюбелей рекомендуется использовать анкерные болты.
Изучить сливной бачок на предмет расположения выходных отверстий. Чаще всего они расположены на нижней или боковой поверхности корпуса. Этот момент влияет на то, как подключить инсталляцию к водопроводу. Удобнее всего применить пластиковые трубы. Что касается гибких шлангов, то из-за ограниченного срока эксплуатации их использовать не рекомендуется. Когда придет время замены, приходится тратить массу времени и сил для демонтажа наружной отделки.
Используя трубу или гофру, коммутируют модуль с канализацией. Чаша на этом этапе подключается временно, пока не будут проведены соответствующие испытания. Панель слива должна действовать максимально плавно.
Если тестирование конструкции прошло успешно, можно переходить к окончательной фиксации положения чаши и финишной отделке конструкции

При этом важно не допустить попадание внутрь канализационного вывода и ниши под кнопку строительного мусора. Ее прикрывают специальной накладкой.

Сделав инсталляцию для унитаза, как того требует инструкция, переходят к сооружению наружной фальш-панели. Ее размещают по периметру всего комплекса, используя для этого металлический профиль. Эти планки удобны для последующего крепления любой обшивки (ДВП или гипсокартонные плиты).

Как устроена инсталляция

Общий элемент в устройстве всех подвесных унитазов — это пластиковый бак с клавишей смыва, который стоит в стальной раме. В конструкции также предусмотрены отверстия для крепления к ограждающим поверхностям, шпильки, на которые монтируют чашу, и два колена — смыва и слива. А уже в зависимости от способа установки и крепления различают следующие виды конструкций подвесного унитаза:

• Блочная система. Это подвесная конструкция, предназначенная для крепления к несущей стене (капитальной межквартирной или межкомнатной перегородки). Опора к полу не предусмотрена. Можно монтировать в нишу или крепить к поверхности. Во втором случае необходимо заложить пространство от пола до блока кирпичом, чтобы чаша не продавила нижнюю часть обшивки короба или фальшь-стены.
• Рамная система. Предназначена для установки возле несущих и самонесущих стен из строительных блоков или каркасных стен и внутренних перегородок с тонколистовой обшивкой. Нагрузку принимают опоры, стоящие на полу. Креплением к стене фиксируют конструкцию в устойчивом положении.
• Угловая система. Подвид рамной системы для установки унитаза в углу санузла. Нагрузку принимают ножки. Задняя часть системы предусматривает фиксацию к двум смежным стенам, расположенных под углом 90°.

Размеры инсталляций зависят от производителя и модели.

Например, рамные инсталляция компаний GEBERIT и VILLEROY@BOCH имеют стандартную высоту 112 см и ширину 50 см, у торговой марки GROHE размеры соответственно равны 113 см и 53 см. Есть узкие и высокие модели от компании WISA (118×38 см) и SANIT (118×45 см). Но можно найти низкие конструкции — например, компания SANIT выпускает модель с монтажной высотой 82 см и шириной 53 см.

Особенность рамной инсталляции — возможность регулировки ножек по высоте. Ее можно увеличить на 20 см. А указанный на схеме размер приведен с учетом, что расстояние от уровня пола до оси колена слива должно быть не менее — 22 см.

Монтажная глубина также не имеет фиксированного стандарта. Она зависит от объема бачка, высоты и ширины рамы и того как проходит канализационная труба. При стандартных размерах и объеме смыва в 6/3 л минимальная монтажная глубина лежит в пределах 12-15 см. Если у бачка есть функция увеличенного объема смыва (до 9 л), то его монтажная глубина может быть больше — до 20 см. Но максимальная глубина (расстояние от стены до края рамы) у большинства моделей не превышает 23 см.

Габариты блочных систем имеют высоту от 45 см до 110 см, ширина обычно равна около 50 см (от 44 см до 53 см), а глубина лежит в пределах от 12 см до 20 см.

Ошибки при монтаже

Если вы никогда не проводили работы с сантехникой, то установка инсталляции под унитаз своими руками может вызвать у вас трудности. К счастью, все ошибки мастера могут легко исправить.

Проблемы, с которыми вы можете столкнуться:

• Протекает сливной бачок. Проверьте правильность установки прокладок. Отключите воду, открутите крепежи и поправьте уплотнители при необходимости.
• Протекает напольный унитаз. Необходимо замазать силиконом стыки с гофрой под унитазом.
• Застаивается вода в чаше. Проверьте угол наклона сливной гофры. Он должен быть равен 45 градусам.
• Унитаз качается. Подтяните все крепления. То же самое следует сделать с качающимся бачком.

Фото правильной установки вы можете увидеть на сайте.

Если вы делаете ремонт в ванной и не знаете, как установить инсталляцию, следуйте нашим советам, тогда у вас все получится. Монтаж современной инсталляции унитаза – это не очень сложный процесс. Но если вы никогда не проводили сантехнические работы, возможно, стоит доверить его профессионалам. Правильно установленная система будет радовать вас долгие годы.

Как определить место установки системы

Чтобы правильно выбрать модель инсталляции и унитаза, надо определиться с местом.

Если речь идет о замене старой модели напольного унитаза на подвесной, то это место уже было выбрано с учетом размера помещения санузла и его можно оставить для монтажа подвесной модели. Конструкция с подвесной чашей не нарушит требований эргономики по величине проходов, минимальным размерам по сторонам и перед унитазом.

При установке инсталляции для унитаза своими руками в новом месте (во время реконструкции или перепланировки санузла) надо учитывать следующие требования:

• унитаз должен находиться как можно ближе к канализационному стояку, чтобы обеспечить нормальный угол уклона канализационной трубы, а верхний край чаши (без крышки) был бы над уровнем пола на стандартной высоте — 40 см;
• минимальное расстояние от переднего края чаши до стены, двери или другого сантехнического прибора должно быть 50 см, оптимальное — 75 см;
• минимальное расстояние от осевой линии унитаза до боковых стен, мебели или других сантехнических приборов — 38 см, оптимальное — 45 см.

Есть еще рекомендации по размещению специального аксессуара — держателя туалетной бумаги. Желательно, чтобы он находился на боковой стене, чуть впереди — на расстоянии 20-30 см от края чаши и на высоте 60-70 см от уровня пола.

После выбора места, в зависимости от характера стены, возможного способа крепления и скрытой прокладки коммуникаций, выбирают вид и конкретную модель инсталляции.

Особенности конструкции подвесных унитазов

Сантехническое изделие состоит из чаши с инсталляцией. Сам унитаз монтируют на вертикальную поверхность. При этом между полом и чашей остается небольшое пространство. Высота установки подвесного унитаза подбирается отдельно для каждого случая.

Инсталляцией является арматура в виде отдельного блока. Конструкция устанавливается внутрь стены. Это делает ее незаметной в санузле и экономит полезное пространство.

Встраиваемые конструкции подвесных унитазов делят на два типа:

1. Блочные. Имеют специализированные кронштейны. Они предназначены для монтажа инсталляции на вертикальную поверхность. Учитывая большой вес, блочные модели устанавливают на прочные стены.
2. Рамные. Оборудование установлено на металлической станине. Способ монтажа такой модели не требуют высокой прочности стен. Нагрузка при использовании оказывается на раму.

При выборе инсталляции для подвесного унитаза учитывают прочность вертикальных поверхностей. Так удается правильно установить модель и безопасно использовать ее долгое время.

Подключение раковины к водопроводу

Перед тем как выполнить подключение раковины и крана к общей системе водоснабжения, необходимо учесть несколько моментов:

• потребуется общее отключение воды для всего стояка дома. Это требует предварительного обращения в соответствующие обслуживающие органы, договоренности с вашими соседями. Возможно, потребуется разрешение ЖЭКа (сами работы надо планировать на удобное для всех время);
• при подключении к водопроводу может возникнуть ситуация, когда одновременно с этим требуется установка водяных счетчиков для холодной и горячей воды. Разрешение на установку вряд ли потребуется, но для опломбировки придется обращаться в соответствующие организации;
• далее следует определить место для установки раковины, обычно для этого оптимально подходит высота на 850 мм над уровнем пола. Место для установки должно находиться в минимальной близости от точки подачи воды. В противном случае придется устанавливать дополнительные трубы не только для водопровода, но и для канализации.

Подключение начинается с разметки места под установку раковины, монтажа опоры либо каркаса для чаши.

Сам крепеж для раковины монтируется таким образом:

`img-66`

`img-67`

Схема раковины с размерами.

• по сделанной разметке просверливаются отверстия, в них забиваются дюбеля;
• после этого вкручиваются специальные крепежные шпильки.

При креплении надо следить, чтобы все элементы не только выдерживали вес оборудования, но и не расшатывались при опоре.

После того как раковина установлена, можно начинать подключение к водопроводу. Сначала ставится смеситель выбранного типа, который к поверхности раковины крепится при помощи шпилек (если они предусмотрены), после этого монтируются шланги для подачи воды. Надо учитывать, что после окончания монтажа ничего уже переделать не получится, только разобрать систему и начать все заново. Шланги для водоснабжения дома проводятся через специальные отверстия мойки, далее на шпильки надеваются гайки, которые затягиваются при помощи прижимного элемента с уплотнительной резиной.

При подключении к водоснабжению стоит следить, чтобы носик смесителя находился в правильном направлении, сам смеситель был установлен под углом в 90° по отношению к стене. Обязательно проверяется герметичность всех креплений и соединений, чтобы удостовериться, нет ли протечек, насколько прочно установлен каждый узел для подключения к водопроводу. Дальше надо между краном и гайкой поставить прокладку, сильно затягивать гайку нельзя, чтобы избежать протечек. Если все нормально, то подключение к водопроводу выполнено правильно.

Источники

• https://kanalizaciya-prosto.ru/ustanovka-installyatsii-unitaza.html
• https://oboiman.ru/inside/ustanovka-unitaza-77-foto-kak-pravilno-ustanavlivat-svoimi-rukami-montaz-podvesnogo-unitaza-ustanovka-na-kafelnyj-pol-i-podklucenie-k-kanalizacii.html
• https://UnitazVdome.ru/ustanovka/ustanovka-installyatsii-unitaza
• https://MasteraVannoy.ru/installyaciya/ustanovka-geberit.html
• http://kanalizacia-doma.ru/ustanovka-unitaza-na-installyatsiyu.html
• http://KanalizaciyaSam.ru/podklyuchenie-k-kanalizacii/podklyuchenie-kanalizacii-k-installyacii.html
• https://sovet-ingenera.com/santeh/unitaz/ustanovka-installyacii-unitaza.html
• https://zen.yandex.ru/media/id/5ca868558b888800b3ebdd26/podkliuchenie-unitaza-k-kanalizacii-varianty-soedineniia-i-poshagovaia-instrukciia-po-montaju-5d43171cbc251400aed6d9b4
• http://DekorMyHome.ru/remont-i-oformlenie/kak-vypolniaetsia-podkluchenie-krana-i-installiacii-ynitaza-k-vodoprovody.html

Инструменты и материалы для замены сантехники

После того, как приобретено новое сантехническое оборудование, установить унитаз своими руками можно на прежнее место или выбрать другое, выполнив в санузле перепланировку.

Для подключения бачка к водопроводной системе необходим гибкий шланг, обычно имеющийся в комплекте к изделию. Кроме этого, для подсоединения к канализационным коммуникациям требуется жесткая фановая труба или гофрированная гнущаяся манжета.

Процесс, как установить унитаз своими руками, невозможно качественно выполнить без набора инструментов, которые, как правило, имеются под рукой у каждого хозяина.

Для сборки прибора и подключения его к канализационному трубопроводу потребуются:

• ударная дрель или перфоратор;
• набор гаечных ключей;
• зубило;
• молоток;
• набор отверток, имеющих крестообразное и плоское «жало»;
• маркер или простой карандаш;
• строительный уровень;
• рулетка;
• нож канцелярский.

Если установку нового унитаза планируется осуществить на кафельную плитку, также следует приобрести копьевидное сверло, предназначенное для работ по кафелю или «балеринку». Для создания отверстий под крепежные детали необходим бур на 8 или 10 миллиметров.

Также будут нужны определенные вспомогательные материалы:

• емкость для жидкости;
• пленка из полиэтилена;
• ФУМ лента;
• силиконовый герметик;
• металлизированный скотч;
• кусок ткани, впитывающей воду.

В зависимости от конструкции новой модели и варианта, как устанавливается унитаз, может понадобиться цементный раствор.

Ниша для инсталляции

Для блочной конструкции в стене выбивается ниша, а под трубы штраба (допускается писать и штроба). Если этого не сделать, теряется смысл приобретения такого вида инсталляции — придется монтировать фальшстену или защитный короб. В такой ситуации проще купить рамную систему или поставить унитаз моноблок, с тем же эффектом по дизайну и пространственному решению, но значительно дешевле.

Чуть ниже мы приведем подробную инструкцию по устройству ниши и прокладке штрабы, а сейчас поговорим о том, что в несущих стенах выполнять подобные работы ЗАПРЕЩАЕТСЯ.

Нишу можно выбивать только после получения разрешения у управляющей компании и разработки проекта по дополнительному усилению стены. Стоимость проекта съедает не только всю экономию от покупки блочной конструкции, но и существенно лезет в карман хозяев.

Если нишу все же можно узаконить, то со штрабой под трубы все намного хуже. Постановлением правительства РФ № 508 (пункты 10.3 и 10.11) в бетонных стенах запрещается в категорической форме делать пазы, а в кирпичных — прокладывать горизонтальную штрабу. Это же требование относится и к газобетону. Объяснение простое: стены теряют несущую способность.

По большому счету, стена с нишей и штрабой может простоять и до сноса здания. Здесь неприятный другой момент: при обнаружении несанкционированного воздействия на несущие стены, хозяевам грозит штраф, который можно пережить, и требование узаконить переделку. А вот здесь в последнее время наблюдается плохая тенденция — инженерно-конструкторские бюро устанавливают цену за изменение проекта задним числом в районе 500,0-800,0 тыс. руб. Отказ узаконить выполненные переделки может обернуться принудительным, через суд, выселением. Такое разрешение конфликта в России уже зафиксировано. И не один раз.

Для тех, кто все же будет устанавливать инсталляцию в нише, приводим последовательность выполнения работ:

• на стене проводится осевая линия для бачка, а затем отмечается место расположения панели с кнопками;
• беря точку панели за ориентир, рисуется прямоугольник высотой 100 см и шириной 60 см;
• сверху прямоугольника отмечается место под несущую балку свода ниши (в проекте она всегда будет);
• болгаркой со специальным кругом по начерченным линиям делается прорезь на глубину 15-20 см;

• карандашом отмечается место прохождения подводки воды;
• болгаркой или штраборезом нарезаются линии под канал для укладки металлопластиковой (полипропиленовой) трубы, соединяющей бачок инсталляции с водопроводной системой. Размер штрабы зависит от внешнего диаметра используемой трубы;

перфоратором с лопаткой в стене выбивается ниша — глубина 15-20 см и штраба;

на цементный раствор устанавливается балка из металлического швеллера.

Выполнив все перечисленные работы можно приступать к монтажу инсталляции.

Способы подсоединения унитаза к канализации

От конструкции системы зависит, как именно будет осуществляться подключение унитаза к стояку канализации

Важно отметить, что следует подбирать форму унитаза, ориентируясь по системе коллектора

Выделяют три основных вида:

вертикальный – подобные модели сантехники в большинстве случаев встречаются в старых зданиях, где раструб труб канализации в полу проходит в стояк, находящийся под потолком помещения внизу. На сегодняшний день владельцы коттеджей также выбирают подобное подключение, т.к. благодаря этому можно полностью скрыть канализационный трубопровод;
прямой – также позволяет убрать из поля зрения коммуникации

Преимущество данного подхода состоит в возможности монтажа унитаза на малом расстоянии от стены;
косой вариант подсоединения используется, когда важно обеспечить функционирование даже при повреждении и нарушении герметичности. Иногда владельцы помещения решают завести выход унитаза непосредственно в стояк, однако это повышает риск протечки, поэтому осуществлять такой подход нежелательно, лучше использовать специальный переходник.

Монтаж сантехники с косым выпуском

В том, как установить унитаз с таким видом выпуска, имеется ряд особенностей. Прежде всего, нужно располагать раструб относительно поверхности пола под углом в 45 градусов. Модели, снабженные наклонным выпуском, реже засоряются по сравнению с другими вариантами приборов. В них при перемещении твердых нечистот создается меньшее сопротивление.

Имеется три способа, как монтировать унитаз, имеющий косой выпуск:

1. Методом прямого подключения посредством раструба ответвления канализационной системы. Его выбирают, когда не требуется переместить прибор, а направление элементов полностью совпадает. Выпуск покрывают мыльным раствором и вставляют в раструб с манжетой.
2. С использованием эксцентрика. Раструб, снабженный уплотнительной прокладкой, с центром, смещенным на 5 сантиметров, помещают в сточный выпуск и за счет вращения перемещают сантехнику влево или вправо.
3. Посредством гофрированного отвода. Его использование позволяет развернуть устройство под прямым углом по отношению к косому выпуску канализации. Гибкий отвод из гофры – удобный вариант, но не лучший метод подсоединения оборудования с таким типом выпуска. Его следует использовать исключительно в случае, когда невозможно задействовать иные способы.

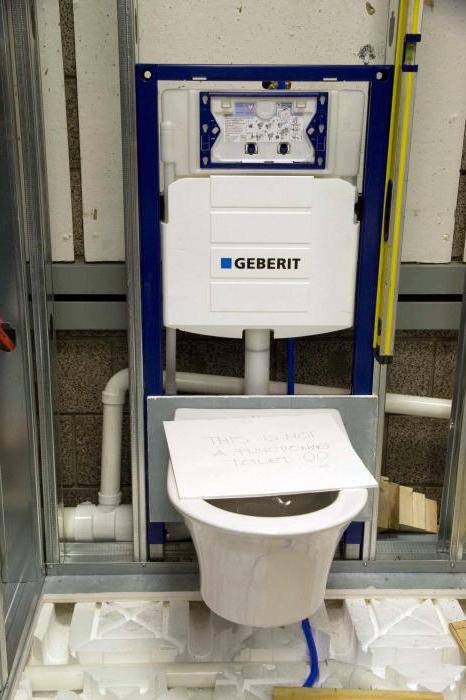

Подвесной унитаз с рамной инсталляцией

Подвесной унитаз с рамной инсталляцией

Система инсталляции для унитаза

Шаг первый. Вначале проводится сборка каркаса, после этого на него крепится сливной бачок. Положение каркаса регулируется посредством винтов и кронштейнов, расположенных сверху. Каркасы всегда продаются отдельно – они универсальны, поэтому подойдут для любого унитаза.

По окончании сборки выходит конструкция высотой в 1,3-1,4 м, при этом ширина зависит от конкретной модели. Максимальная нагрузка, которую выдерживают подобные рамы, достигает 450-490 кг.

Шаг второй. При установке сливного бака необходимо придерживаться следующих правил:

• сливная кнопка должна быть в метре от пола;
• унитаз – примерно в 40-45 см;
• канализационный выход – в 22-25 см;
• расстояние между крепежными элементами должно равняться расстоянию между проушинами унитаза.

Обычно рама крепится в четырех местах. Между ней и поверхностью остается небольшой зазор – минимум 2 см.

Шаг третий. Устанавливается собранная инсталляция, притом четко горизонтально. Для этого отвесом проверяется наклон стены и, если таков обнаружен, в месте соприкосновения отвеса с полом прочерчивается горизонтальная линия. Затем от линии на расстоянии, необходимом для монтажа инсталляции, рисуется вторая.

Рама прикладывается к стене, отмечаются точки крепежей. Проделываются отверстия. Рама прикручивается к полу, ее высота регулируется винтами, а горизонтальность – строительным уровнем.

Шаг четвертый. К сливному баку подводится водопроводная труба. Это можно сделать сбоку или сверху, но практически во всех современных моделях место подсоединения можно менять.

Подключение инсталляции к водопроводу

Важно! Гибкий шланг нежелательно использовать при подключении сливного бака, т. к

он прослужит намного меньше самого унитаза, а заменить его под фальш-стенкой при необходимости будет достаточно трудно.

Поэтому для подключения используются пластиковые трубы. Сам бачок изолируется материалом, предотвращающим конденсацию влаги. Все, что требуется при монтаже, идет в комплекте, разве что панель со сливной кнопкой нужно купить отдельно.

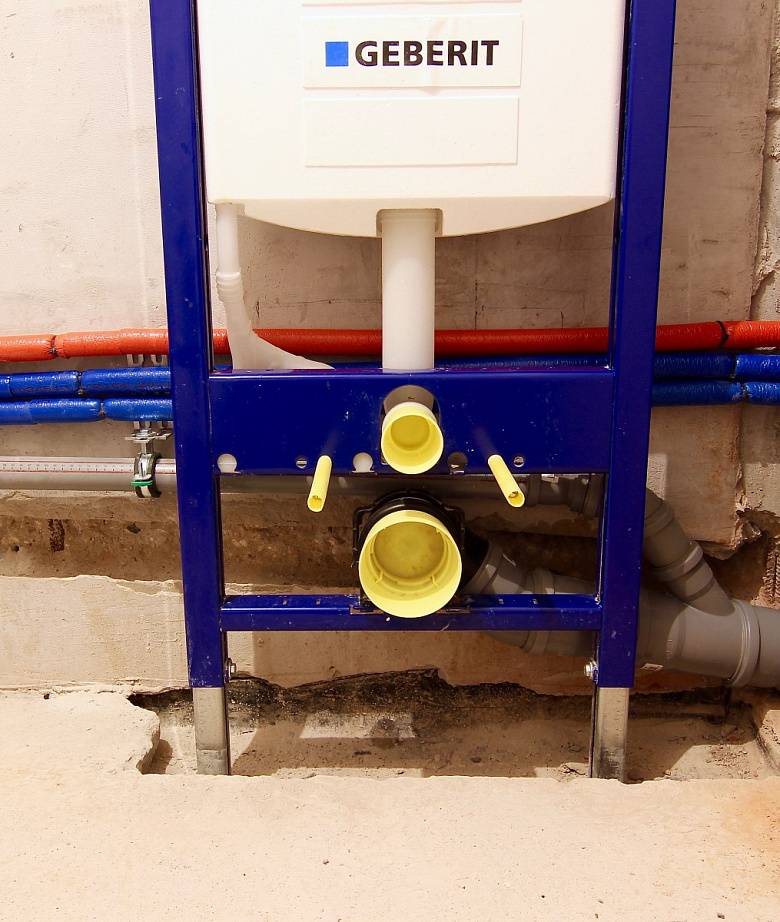

Шаг пятый. Выпуск унитаза подсоединяется к стояку. Зачастую вставить выпуск напрямую невозможно, поэтому используется гофра. После этого все соединения проверяются на герметичность.

Подключение инсталляции к канализации

Шаг шестой. Перед сборкой короба из гипсокартона нужно сделать следующее:

• закрыть все отверстия заглушками, чтобы в них не проникал мусор;
• закрутить в раму шифты для фиксации унитаза.

Далее собирается каркас из металлопрофилей. Для обшивки используется влагостойкий гипсокартон толщиной минимум 1 мм. Его укладывают двумя слоями.

В гипсокартоне вырезаются все технологические отверстия, после чего он фиксируется на каркасе саморезами. Гипсокартон отделывается плиткой.

Обшивка инсталляции гипсокартоном

Шаг седьмой. К установке унитаза можно приступать не раньше чем через 10 дней после укладки плитки. Выпуск подгоняется к канализационному отверстию, а место соприкосновения плитки с унитазом покрывается силиконовым герметиком. Унитаз ставится на шифты, стягиваются гайки.

К установке унитаза можно приступать не раньше чем через 10 дней после укладки плитки

После этого желательно произвести пробный слив воды в целях проверки герметичности.

Подготовительные работы

В процессе подготовительных работ закупаются материалы и инструменты, делается разметка под инсталляцию и вырубается ниша в капитальной стене под блочную инсталляцию. Последняя операция не всегда выполняется. Часто бачок устанавливается на поверхность стены. Но в этом случае лучше покупать рамную конструкцию.

Необходимые материалы и инструменты

Установка инсталляции унитаза своими руками невозможна без покупки комплекта инсталляции, вспомогательных материалов, а также приобретения набора инструментов. Последняя позиция не является сложной. Поэтому часть инструментов или все из них можно найти дома, у знакомых или соседей. В крайнем случае, взять в аренду у специализированных фирм.

В комплекте инсталляции должны быть:

• рамная конструкция;
• пластиковый бачок;
• впускной клапан;
• фитинг;
• элементы крепежа для рамы и унитаза;
• панель управления сливом с кнопкой (специалисты всю панель называют кнопкой или клавишей);
• колено смыва;
• труба слива;
• заглушки на трубы — устанавливаются на время монтажа, чтобы внутрь не попал мусор;
• шумоизолирующая (амортизирующая) прокладка под унитаз;
• чаша навесного унитаза;
• стульчак;
• крышка унитаза.

Кроме этого, потребуются вспомогательные материалы:

• труба для подключения бачка к водопроводу;
• герметик на основе силикона для изоляции соединений труб смыва между собой, унитазом и канализационным стояком;
• льноволокно или фум-лента для изоляции резьбы на фитингах.

Из инструментов потребуются:

• перфоратор с победитовыми или алмазными сверлами для бетона или кирпича;
• молоток;
• набор гаечных ключей;

• разводной (газовый) ключ;
• нивелир;

• отвес;
• шуруповерт или отвертки;
• строительный нож;
• рулетка;
• строительный уголок;
• маркер или простой карандаш (для строителей);
• болгарка с отрезным кругом или ножовка по металлу.

Разметка стены под инсталляцию

Правильно поставить инсталляцию без предварительной разметки теоретически можно, практически же — очень сложно.

Поэтому необходимо вооружится рулеткой, карандашом, отвесом и длинной ровной рейкой, а лучше правилом и нанести на стену размеры для установки инсталляция для унитаза: вертикальную линию, которая будет служить осью для конструкции подвесного унитаза и точки крепления рамы. Здесь есть несколько вариантов установки, а, следовательно, и несколько вариантов определения осевой линии:

• В отдельном санузле устанавливается только унитаз. В этом случае вертикальная линия наносится строго по центру стены, около которой будет стоять инсталляция.
• Рядом с унитазом планируется установить биде. Тогда две оси, одна — для рамы унитаза, вторая — биде, должны поделить стену на три равные части. Это оптимальный вариант, но не единственный. При длинной стене пропорции могут быть нарушены при сохранении минимального расстояния между чашами унитаза и биде в 50 см.
• В совмещенном санузле вертикаль чертится по центру выбранного места. Но при этом нужно выполнить одно правило: от смежной стены рама инсталляции должна находиться минимум на расстоянии 13,5 мм. Тогда осевая линия расположится от боковой стены на расстоянии ½ ширины инсталляции +13,5 мм.

После нанесения вертикали определяется место расположения панели слива. Она должна находиться на высоте 1 м от финишной отделки пола: плитки, ламината, паркета или линолеума

Поэтому нужно принимать во внимание, на что устанавливаются ноги конструкции: на основание пола или стяжку. В первом случае следует учесть толщину стяжки, плиточного клея и кафеля, если пол керамический, во втором — только клея и плитки

Дальше операции проводятся в следующей последовательности:

• находится верх конструкции;
• через точку верха рамы отбивается горизонтальная линия, после чего на ней делаются отметки монтажной ширины инсталляции;
• через отмеченные точки вниз по стене опускаются строго вертикальные линии, после чего они продолжаются по полу перпендикулярно стене и параллельно друг другу на расстояние до 25 см от поверхности стены;
• на линиях на полу определяется место установки ножек. Расчет ведется следующим образом: к глубине конструкции добавляется 1,5 см для зазора между бачком и стеной и 3,5 см, если канализационная труба уложена вдоль стены. Приведенные цифры применяются при ровных стенах. Если плоскость стены завалена или имеется кривизна, вносятся поправки;
• точки на полу соединяются;
• проверяется перпендикулярность нарисованной линии по отношению к смежной стене. Если нет 90o, точки расположения ног корректируются. При этом у ног рамы станет разное расстояние до стены. Здесь нужно сохранить у ближайшей к стене ноги реальную глубину конструкции с добавлением 1,5 см.
