Особенности монтажа электрического теплого пола под плитку, как это сделать своими руками

Монтаж терморегулятора

Данное устройство напоминает обычный выключатель. Соответственно и крепить его нужно на стену там, где его удобно будет включать-выключать. Лучше всего для его размещения сделать в стене отверстие. Чтобы проложить электрокабель, понадобится проштробить канавку.

После этого через электрические провода подключают к терморегулятору нагревательный кабель. Потом подключают к электросети терморегулятор.

Выбирая кабель для подключения, необходимо правильно рассчитать его сечение. Ниже приведенная информация поможет разобраться с этим вопросом:

1. Кабель сечением 1,5 квадрата способен максимально выдержать ток 19 А и 4 кВт.
2. Кабель сечением 2,5 квадрата предназначен для максимальных показателей 27 А и 5,5 кВт.

Если учесть, что для обогрева 1 м/кв пола необходимо 150 Вт, то кабеля сечением 1,5 кв достаточно для обеспечения работоспособности системы, площадь которой – до 20 кв/м.

Монтаж системы

При монтаже системы из одно- или двужильного кабеля, в первую очередь монтируется утеплитель, в данном случае фольгированный пенофол. Так называется современный теплоизолирующий материал с покрытием из специальной фольги. Для его изготовления используется фольга, толщина которой – 14 мкм. На одной стороне материала нанесен самоклеющийся слой.

Преимущества фольгированного пенофола:

1. Тонкость
2. Легкость.
3. Теплопроводность (коэффициент 0,05 Вт/мК).

Пенофол из рулонов разматывают и укладывают так, чтобы по углам материал не доставал до стены 5-10 мм. Для соединения стыков используют монтажный скотч.

Самостоятельная установка кабельных нагревающих полов – инструкция

Кабельные системы, используемые в качестве единственного источника отопления помещения, требуют подготовки напольного основания с обязательной его теплоизоляцией. Работы выполняются следующим образом:

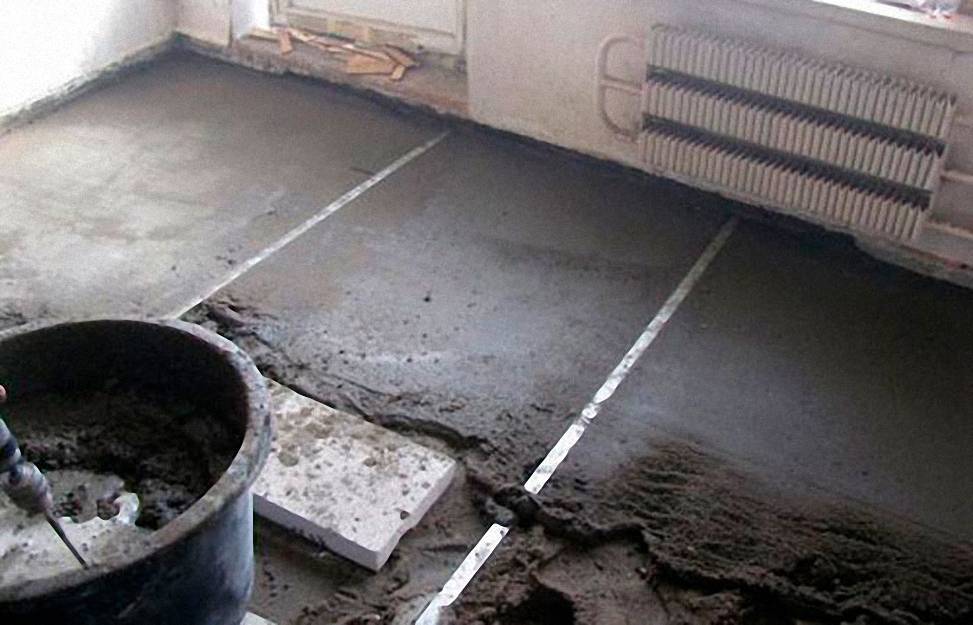

1. Бетонным раствором (3 части песка и часть цемента) выравниваете имеющиеся ямы на полу. Для предотвращения риска образования плесени и с целью улучшения адгезии обрабатываете основание грунтовкой.
2. Настилаете пенополистирол в листах на пол. Рекомендуется использовать изделия толщиной 5 см (для утепления лоджий) или 3 см (для теплоизоляции других комнат) с дополнительным металлизированным слоем на поверхности. Такие листы прекрасно отражают тепловые лучи.
3. Винтами-саморезами фиксируете пенополистирольные изделия к напольному основанию. Сверху настилаете крепежную армирующую сетку. Ее также следует закрепить на полу, используя саморезы большей длины. Эти метизы будут дополнительно фиксировать используемые теплозащитные плиты.

Затем приступаете к расчету длины кабеля для полов под плитку. Отметьте на миллиметровой бумаге всю стационарную мебель и технику, после чего начертите схему прокладки нагревающего провода и посчитайте его общую длину. Следующий шаг – установка терморегулятора. Он может быть встраиваемым либо накладным, механическим или более современным электронным. Монтировать регулятор требуется поближе к магистральной проводке в специальную штробу. В нее также размещают и датчик температуры.

Терморегулятор теплых полов

Теперь приступайте непосредственно к прокладке и проверке работы кабеля:

• закрепите его по выбранной схеме на напольной сетке при помощи пластиковых хомутиков;
• подключите нагревательный элемент к регулятору температуры;
• включите терморегулятор на минимум, плавно увеличьте температуру до наибольшего допустимого значения, через пару минут уменьшите мощность и оставьте систему на 30–40 минут в рабочем состоянии.

Если система работает, можно начинать укладку кафеля. Его лучше монтировать на еще одну сетку для монтажных работ, которую размещают поверх нагревательных элементов пола. Плитку устанавливайте на клей по инструкции, прилагаемой к нему. Никаких проблем возникнуть не должно.

Недостатки

Даже несмотря на все плюсы, плёночные полы, размещённые под кафелем, имеют и минусы:

• обогрев рекомендован в помещениях с небольшой площадью, при установке их в комнатах внушительного размера, затраты заметно возрастут;
• так как пол не стелется под тяжёлыми предметами и сантехникой, то переставить мебель в квартире не получится;
• использование клея или бетонной стяжки, чтобы закрепить плитку, существенно снизит эксплуатационный срок;
• поломка может привести к короткому замыканию;
• допустимо стелить плёнку лишь на идеально гладкое основание;
• возможно механическое повреждение плёнки — так как кафель имеет существенный вес;
• адгезия ИК пола делает монтаж сложнее.

Однако это снизит нагревательную способность конструкции.

Составление схемы укладки – как лучше уложить теплый пол

Схема подключения электрического теплого пола необходима для правильного размещения нагревательного мата или кабеля. Ее составляют перед тем, как смонтировать теплый пол под плитку и выполнить расчет необходимого количества материалов.

При составлении схемы необходимо придерживаться следующих рекомендаций:

• Расстояние от стен до контура теплого пола должно составлять не меньше 10 см.
• Нельзя размещать материал под мебелью без ножек или бытовой техникой. В этом случае отдаваемое тепло будет возвращаться обратно, что станет причиной перегрева проводника и его выхода из строя.
• Укладка может выполняться не только прямолинейно. Подрезание отдельных участков сетки позволяет направить дорожку в нужную сторону. В результате обогревается определенный участок, что способствует сокращению расходов на электроэнергию.

Разработка схемы

Перед установкой нагревательной системы необходимо разработать план-схему на бумаге. В ней отделяются буферные зоны с массивной мебелью, бытовыми приборами, отопительными батареями и трубами. Под мебель или бытовую технику прокладывать нагревательные системы нельзя, так как создается дополнительная нагрузка на кабель (из-за невозможности ухода тепла наверх кабель перегревается).

Watch this video on YouTube

Получается неправильный многоугольник, вписанный в прямоугольник комнаты. На схеме отмечается контур будущего электрического пола, подвод питания и расположение терморегулятора на стене (на высоте около метра). Следует также отступить от стен до 20 см и рассчитать, чтобы расстояние между витками кабеля было не меньше 10 см. С бумажного чертежа разметка переносится на подготовленную поверхность пола. Правильно разработанная схема позволит снизить затраты при покупке нагревательной системы и предохранит кабель от перегрева.

Материалы для теплого пола под плитку

Выполнить теплые полы можно несколькими способами, но наиболее простой и эффективный из них – теплый пол под плитку с использованием  греющих матов. Греющие маты выполнены с использованием двужильного кабеля в экранирующей оболочке, уложенного «змейкой» на самоклеящуюся сетку. Маты выпускаются различной длины, от их длины зависит мощность и теплоотдача. Резать греющий кабель нельзя, поэтому перед покупкой нужно нарисовать план раскладки и рассчитать длину мата. Ширина мата – 0,5 метра, теплоотдача – от 90 Вт на квадратный метр.

Материалы для теплого пола под плитку

Кроме греющего мата расчетной длины для выполнения теплого пола понадобятся:

• Терморегулятор. Выбор терморегулятора зависит от типа помещения и режима его использования. Например, для ванной комнаты удобнее термостат с ручным управлением – ого можно быстро включить на максимальный нагрев и согреть и обсушить пол.
• Плитка и плиточный клей. Можно использовать как кафельную, так и керамогранитную плитку. Клей выбирают в зависимости от типа плитки и условий эксплуатации.
• Дрель с коронкой для установки термостата, болгарка с кругом по бетону, строительный инструмент.
• Мультиметр для измерения сопротивления кабеля.

Уход за теплым покрытием с плиткой

Многие после установки теплого пола под кафельную плитку интересуются тем, нужно ли как-то по-особенному ухаживать за таким напольным покрытием.

Однако уход за ним ничем не отличается от ухода за обычным напольным плиточным покрытием, где нет под ним обогрева. Вы можете смело применять все те же моющие средства, как и обычно при мойке плитки.

Однако нюансы в плане ухода все же небольшие существуют. Вот они:

• проводите влажную уборку пола почаще, поскольку он способен быстро сохнуть, а это способствует быстрому распространению пыли по помещению, что негативно отражается на здоровье жителей квартиры или дома;
• не применяйте для уборки средства, содержащие кислоту, а для придания покрытию блеска используйте теплую воду с размешанным в ней нашатырем в количестве одной столовой ложки;
• устаревшую грязь с плитки можно стереть при помощи смеси из жидкого мыла и сахарного песка, оставив ее на полу на 15 минут, а затем смыв чистой и теплой водой;
• плитку от мусора нужно чистить мягкой щеткой, особенно это касается твердых частиц грязи, которые царапают поверхность;
• не нужно специально передвигать мебель, чтобы она не находилась в местах непосредственного обогрева, так как это может негативно сказаться скорее на мебели, а не на поле.

Все эти нюансы и рекомендации позволят значительно увеличить срок эксплуатации вашего теплого пола.

Решение по укладке теплого пола под кафельную плитку отличное тем, что ваше помещение будет не только иметь красивый вид, но и хорошо обогреваться, так как обычное отопление не всегда способно оправдать наши ожидания в плане обогрева.

Расчет материала

Необходимая удельная мощность кабеля вычисляется с учетом площади пола, которая будет покрыта нагревательной системой. Перед приобретением материалов необходимо сделать расчет площади обогрева и мощности кабеля. Все измерения можно сделать при помощи компьютерных программ или воспользоваться услугами продавца-консультанта в магазине. Самостоятельно можно рассчитать длину кабеля, умножив площадь обогреваемой поверхности на выбранную удельную мощность и разделив полученное на мощность кабеля.

В зависимости от характеристики помещения потребляемая мощность электрического пола может составлять от 100 до 180 ватт/м². Сухое, обогреваемое помещение, отапливаемое еще одним источником, потребует до 120 ватт/м². При повышенной влажности, например, в ванной комнате, используется мощность до 150 ватт/м². На балконе, лоджии или в неотапливаемой комнате мощность может достигать 180 ватт/м². Подогрев пола под плитку может быть основным источником тепла, это влияет на удельную мощность обогреваемого помещения.

Шаг укладки кабеля высчитывается так: необходимую удельную мощность обогрева умножают на 100 и делят на мощность кабеля. Расчеты производятся таким образом, чтобы впоследствии не резать кабель (это категорически запрещено). При использовании одножильного провода нужно учесть, что его конец должен вернуться к началу монтажа, тем самым увеличивается его длина. Для укладки нагревательных матов шаг кабеля не требует расчетов. Мощности системы рассчитываются по площади обогрева.

Подготовка основания

До того, как укладывать теплый пол, необходимо должным образом подготовить для него основание. Кабель положено класть только на поверхность, ровную, без пыли и грязи.

Поэтому подготовительный этап включает такие мероприятия:

• удаление пыли, мусора;
• нанесение грунтовки;
• при сильных перепадах высоты, рекомендуется создать стяжку (но продолжать дальнейшие работы придется только после её полного высыхания);
• когда существуют временные ограничения, можно выбрать выравнивание посредством создания наливных полов;
• кабель не рекомендуется класть сверху дерева, фанеры, это станет причиной пустых потерь тепла;
• на этом же этапе необходимо провести штробление стен. Если система монтируется в уже отремонтированной комнате, то провод можно проложить наружным способом, оформив его в пластиковый короб.

Укладка плитки

Класть кафеля сверху инфракрасной тёплой конструкции, можно следующими способами:

1. С применением арматурной сетки:
2. сетка укладывается поверх полиэтилена;

затем производится заливка бетонного или самовыравнивающегося раствора;

• только после полного высыхания состава стелется плитка.
• С использованием гипсокартонных листов, которые кладутся на полиэтилен, а уже на гипсокартон укладывается кафель.

Для закрепления плитки на полу, потребуется клей или специальная смесь.

Пошаговый процесс укладки плитки:

1. Клеящий состав наносится на обратную сторону облицовочного материала шпателем с зубчиками, после чего изделие фиксируется на основе. Чтобы сделать ровные швы между плитками, рекомендовано использовать пластиковые крестики.

Для хорошего сцепления изделия с поверхностью, и для выравнивания выступивших участков, плитка простукивается резиновым молоточком.

Когда клей немного подсохнет, крестики вытаскиваются, и производится затирка швов.

Как правильно класть утеплитель на пол под плитку

Первым этапом непосредственного монтажа нагревательных элементов является утепление пола. От качества выполняемой работы зависит эффективность работы всей системы и экономичность ее использования. Наибольшей популярностью среди теплоизоляционных материалов, используемых для системы теплого пола, пользуется пенофол. Этот рулонный утеплитель имеет самоклеящийся слой и фольгированное покрытие. Для утепления материал раскатывают и приклеивают на поверхности, места стыков проклеивают фольгированным скотчем. Для увеличения теплоизоляционных характеристик помещения делают нахлест пенофола на стены в несколько сантиметров.

После укладки утеплителя в нижней части стен по периметру помещения проклеивают демпферную ленту. Она компенсирует расширение напольного покрытия при нагревании.

Фиксация нагревательных кабелей или матов

После полной подготовки поверхности можно приступать к укладке и закреплению кабеля или нагревательных матов и непосредственному решению вопроса, как стелить теплый пол под плитку.

Крепить кабель можно с помощью монтажной ленты и специальных пластиковых хомутов. Использование этих элементов позволяет быстрее и проще выполнить фиксацию нагревательного кабеля. В процессе укладки необходимо выдерживать одинаковое расстояние между витками, в противном случае пол будет нагреваться неравномерно.

В нагревательных матах между витками выдержан определенный шаг, поэтому их монтаж осуществляется намного проще и быстрее. Достаточно лишь расположить материал согласно составленной схеме и правильно выполнить подключение к термостату.

После фиксации нагревательного элемента на полу необходимо протестировать работу системы и измерить сопротивление с помощью мультимера. Полученные показания должны соответствовать тем, что были зафиксированы перед укладкой материала.

Разновидности теплых полов

Электро полы — системы отопления, которые работают от электроэнергии. В комплект этих устройств входит терморегулятор и датчик температуры.

Такое отопление равномерно прогревает поверхность, не занимает полезную площадь в доме и не портит интерьер.

Недостаток всех моделей подогрева электрического типа — риск поражения током, но только при проведении неправильного монтажа.

Кабельные полы

К устройствам кабельного типа относятся греющий кабель и нагревательные маты. Провод в таких полах используется резистивный или саморегулирующийся.

Первый бывает одно и двужильный:

• одножильный — имеет одну токоведущую жилу, стоит дёшево, но обладает большим ЭЛМ излучением, поэтому для жилых помещений не подходит;
• двужильный — две жили объединённые одной изолирующей оболочкой, излучение электромагнитных волн ниже, поэтому именно он используется в жилых комнатах.

Устройство саморегулирующего кабеля — две токоведущие замкнутые параллельно жилы с полупроводниковой матрицей. Он способен сам регулировать уровень нагрева, в зависимости от температуры воздуха.

Виды кабельного отопления:

Греющий кабель — данный тип тёплого электрического пола появился одним из первых. Он имеет 100% теплоотдачу, то есть, вся электроэнергия преобразуется в тепловую. Устройство — это провод с двойной изоляцией, за счёт него осуществляется обогрев поверхности. Он раскладывается на основании с определённым шагом.Монтаж самый трудоёмкий, ведь чаще прокладка данного электрического пола осуществляется под бетонную стяжку, хотя возможен настильный способ. «Пирог» состоит из: основания, теплоизоляции, подложки, нагревательного элемента, стяжки и финишного покрытия.

Нагревательные маты — отличаются от кабельных тем, что провод уже закреплён на стекловолоконной плёнке. Это делает укладку своими руками намного проще, достаточно лишь раскатать мат, не нужно высчитывать укладочный шаг и фиксировать нагревательный элемент.Слои у данного электрического тёплого пола такие же, как при использовании греющих мат, только вместо бетонной стяжки устройство можно заливать плиточным клеем.

Инфракрасные системы

В данной конструкции обогрев осуществляется инфракрасными волнами, электромагнитное излучение отсутствует. Греются предметы в комнате, а не воздух в ней.

К инфракрасным системам относятся плёночные полы и стержневые маты:

Плёночный пол — термоплёнка, имеющая углеродную основу. Нагревательные элементы состоят из сплава меди и алюминия, они расположены параллельно и запаяны внутрь плёнки, по краям которой имеются токопроводящие шины.Плюс такого обогрева — лёгкость конструкции, отсутствие потребности в заливки стяжки, а напольное покрытие может быть любым, и стелится прямо на плёнку. Сама она имеет толщину всего 0,3 см, поэтому не забирает высоту потолка.В разрезе такой пол выглядит так: черновая основа, фольгированная теплоизоляция, греющая плёнка, полиэтилен и напольное покрытие.

Стержневой — маты, из размещённых параллельно карбоновых стержней. Карбон — наноструктура, из углеродистой основы со связующими компонентами. Стандартная ширина таких мат 0,8 м, а длина 25 метров. Такое устройство имеет функцию саморегуляции.К минусам можно отнести возможность установки только в стяжку.

«Пирог» такого пола:

• основание;
• теплоотражающий материал;
• карбоновые маты;
• бетонная стяжка или плиточный клей,
• покрытие.

Выбор материалов и подготовка оборудования

Прежде, чем приступить к обустройству, нужно подготовить рабочий инструмент и основные расходные материалы, представленные:

• плоскогубцами;
• строительным уровнем;
• рулеткой;
• гаечными и разводными ключами;
• отвёрткой;
• зубилом;
• ножницами для резки металлопластиковых труб;
• специальным сварочным аппаратом;
• перфоратором;
• шуруповертом;
• такером.

Количество, а также вид материала могут быть различными, в зависимости от особенностей обустраиваемой отопительной системы. Для бетонной стяжки потребуется приготовить миксер или бетономешалку, а также шлифовальную машинку.

В качестве основного нагревательного механизма в обустраиваемой системе отопления чаще всего используется отопительный котел, позволяющий регулировать температурный режим теплоносителя от 30В°С.

Монтаж стержневого пола

Как сделать теплый пол под плитку? Все просто .Монтаж своими руками!

Watch this video on YouTube

Технология укладки стержневого тёплого пола схода с укладкой кабельных мат. Сначала делается планировка размещения полотна, и рассчитывается количество требуемого материала.

Стержневые полы продаются в комплекте, но иногда необходимо покупка дополнительных компонентов. Требуемая мощность вычисляется по аналогии с кабельными матами, которые мы рассматривали выше.

Укладка стрежневого пола состоит из нескольких этапов:

Подготовительные работы — определение места для термодатчика, очистка и выравнивание основы, размещение фольгированной подложки — эти работы выполняются также, как и при обустройстве любого электрического пола. Если пол планируется в стяжку, то периметр оклеивается демпферной лентой.

Монтаж стержней — стержневой рулон раскручивается на поверхности, расстояние между соседними полосами должно быть 50 — 70 мм. Длина одной полосы не должна превышать 25 м. Мыты к подложке фиксируются скотчем.

Подключение — на подготовленное место устанавливается термостат, к которому подключаются провода пола. Датчик, помещённый в гофру, размещается в штробу подложки и подсоединяется к регулятору, который в свою очередь подключается к источнику питания.Обязательное условие — проводить тестовое испытание системы, перед следующим этапом работ.

Заливка стяжки — это может быть бетонный раствор, сухие клеевые смеси, или сухая стяжка, толщина слоя 20 — 30 см.

Монтаж финишного покрытия — только после полного высыхания стяжки кладётся отделочный материал. При укладке плитки заливка стяжки не требуется, маты заливаются плиточным клеем.

Укладывать стержневой тёплый пол допустимо на старое покрытие. Принцип монтажа такой же, как при укладке термомат.

Укладка теплого пола

Теплый пол с циркуляцией воды:

1. На бетонное основание укладывается слой теплоизоляции (например, пенопласт со специальными пазами для труб).
2. Затем слой теплоотражающей пленки, на которую укладываются водопроводные трубы. Водопроводные трубы могут быть скручены, как змея, или волнистые, или закрученные, как раковина, по спирали.
3. Правильная установка труб обеспечивает равномерное распределение тепла. Перед укладкой бетона внимательно проверьте герметичность труб. Когда это будет сделано, накройте арматурную сетку и залейте выравнивающий слой бетона (толщиной не менее 30 мм, лучше 50 мм).
4. Бетоном заливают трубы, подключенные к системе горячего водоснабжения и работающие при температуре и давлении, предназначенных для использования в будущем. Это необходимо для того, чтобы в дальнейшем в бетоне не образовались трещины.
5. Пол укладывается после полного высыхания бетона (примерно через месяц).

Теплый пол с электрическим подогревом — это многослойная система, в которой разные компоненты размещены слоями:

1. На выравнивающий слой пола или черный пол накладывается теплоотталкивающий материал или теплоизоляция.
2. Затем накрывается теплый пол кабелями (с интервалом 100-200 мм) и пленкой. Предпоследний слой в зависимости от напольного покрытия — шпон / фанера (мягкие напольные покрытия — ковры, пробка, линолеум) или бетон (толщиной 20-50 мм) / гипсокартон (плитка).

Теплый пол на земле:

1. Сначала подготовьте грунтовку, тщательно утрамбовав ее по горизонтали с помощью вибрационного уплотнителя. После уплотнения грунтовка покрывается слоем гравия, гальки или крупного грунта толщиной не менее 80 мм, который утрамбовывается в почву.
2. Затем насыпьте небольшой слой песка, промойте землю и утрамбуйте,
3. Далее используйте компенсирующую ленту, которая уменьшает мостики холода, отражает тепло, служит звукоизоляционным и гидроизоляционным материалом.
4. Затем нанесите слой теплоизоляционного материала (каменная вата, пенополистирол, минеральная вата). Устанавливается скользящая прокладка, позволяющая бетону ходить под воздействием температуры и влаги, не впитываясь в теплоизоляционный материал.
5. После этого устанавливается арматурная сетка, на которую монтируются трубы теплого пола, разумеется, уже зная места в помещении, где теплый пол не нужен (душевые кабины, шкафы и прочая несъемная мебель).
