Как правильно подключить водонагреватель накопительный — пошаговая инструкция

Подключение бойлера к стальному водопроводу

На сегодняшний день благодаря наличию современных технологий, подключение накопительного бойлера к водопроводу из стальной трубы возможно даже без использования сварочного аппарата.

Для этого используются специальные тройники – «вампиры», которые монтируются непосредственно на поверхности стальных труб. Благодаря использованию устройств подобного рода можно своими руками выполнить подключение любой бытовой техники к водопроводу из металлических труб.

Тройники – «вампиры» похожи на металлические хомуты на боковых сторонах, которых установлены патрубки с готовой резьбой. Тройники крепятся на нужном участке трубы, заранее очищенном от ржавчины, краски и других загрязнений. При монтаже используется резиновая подложка, а сама конструкция фиксируется с помощью винтов.

После установки таких тройников электродрелью со сверлом по металлу и специальной защитной втулкой в металлической трубе высверливается отверстие подходящего диаметра. Естественно, что такие работы должны проводиться только при перекрытой подаче воды. После этого на резьбу накручивается кран, от которого идёт шланг соединяющий водопровод с бойлером.

Как установить водонагреватель: пошаговая инструкция

Если бойлер настенный, то высота его расположения зависит лишь от удобности эксплуатации прибора. Пользователь должен без труда выставлять режимы температур на панели управления.

В первую очередь нагреватель устанавливается по месту эксплуатации:

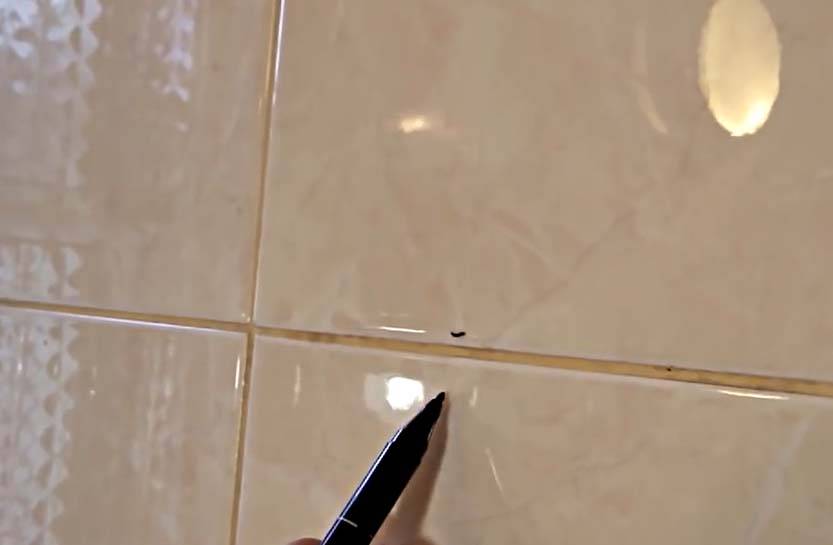

1. Отметьте линией тот участок на стенке, где будет находиться нижняя сторона прибора.

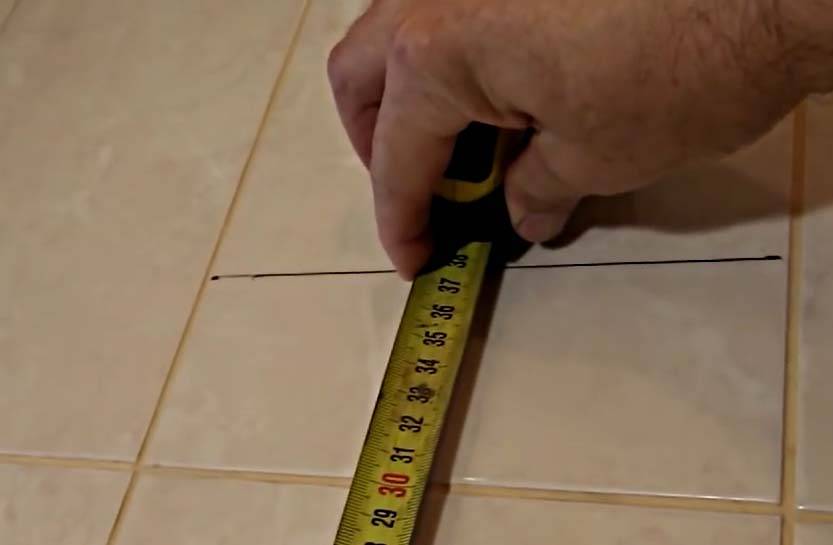

2. Замерьте и отметьте на стене расстояние между очерченной осью и местоположением фиксирующей планки. Она наварена на тыльную сторону устройства. Дырок на фиксирующей планке нет, она подцепляется на анкеры-крючья.
3. Высверлите на верхней линии два отверстия.

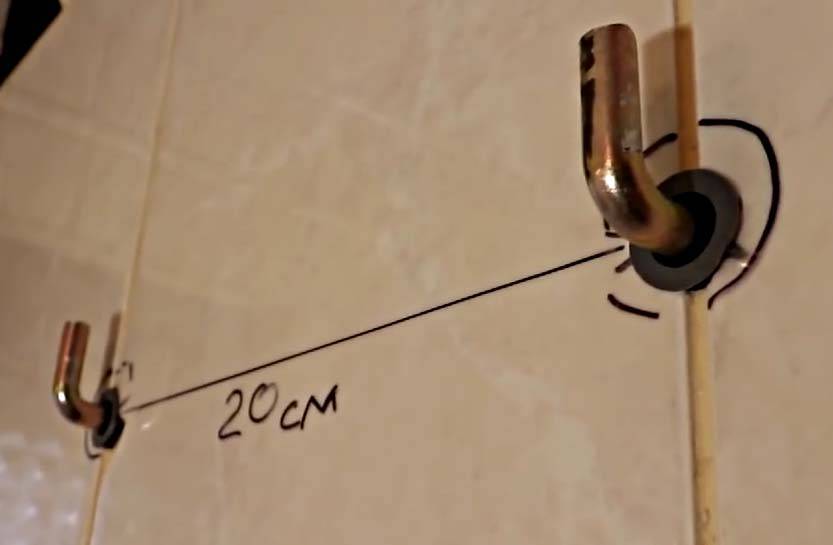

4. В дырки при помощи молотка забейте пластиковые дюбели. Затем вкрутите в них до упора стальные анкеры с крюками.
5. После этого повесьте на крепления бойлер, зацепив их фиксирующей планкой.

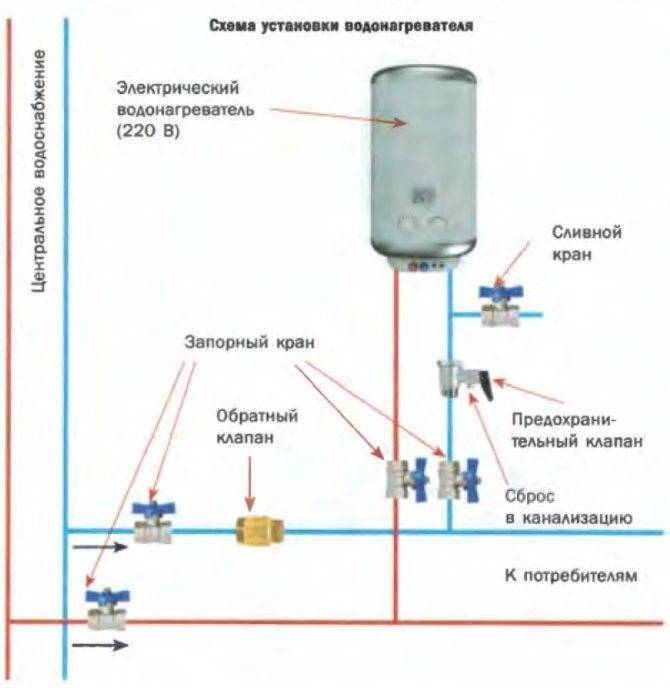

После того, как прибор будет установлен, его следует подсоединить к водоснабжению. Проще всего для этого использовать армированные шланги. На бойлере есть два маркированных патрубка:

• синий (вход) служит для подключения холодной воды;
• красный является выходом для нагретого ресурса.

В комплектации устройства есть предохранительный вентиль. Его следует прикрутить на патрубок для холодной воды:

1. Сначала сопряжение уплотняется фум-лентой.
2. Затем прикручивается вентиль.
3. Потом на предохранитель, находящийся в его низу, навинчивается шланг. Это сопряжение не надо уплотнять, т.к. в накидной гайке есть резиновая прокладка.

Затем таким же образом подсоединяется второй шланг к патрубку для нагретой воды.

После этого останется прикрутить гибкие соединительные элементы к отводам трубопроводов для холодного и нагретого ресурса.

Далее необходимо включить прибор в электросеть. Большая часть бойлеров комплектуется проводом с вилкой и предохранительным реле. Заранее вам нужно будет смонтировать заземленную электророзетку неподалеку от водонагревателя. Можно устройство оснастить и автоматическим выключателем.

Все клеммы прибора маркированы под соответствующий цвет жил кабеля:

• к коричневому разъему подсоединяется провод для фазы того же цвета;
• с голубой клеммой сопрягается жила для нуля;
• к контакту заземления присоединяется желтый или зеленый провод.

После сопряжения жил со всеми клеммами можно подавать напряжение. Если все подключено грамотно, индикатор на устройстве должен засветиться.

Далее следует выставить нужную температуру нагрева воды и осуществить проверочный запуск бойлера. Для этого надо наполнить резервуар, и открыть вентиль горячего ресурса для удаления из трубопровода воздуха. Потом подключить вилку к электророзетке. Если индикатор засветится, а в ветку для нагретой воды начнет поступать ресурс, то прибором можно пользоваться.

Монтаж проточного водонагревателя

Первыми будут водонагреватели проточного типа. Эти нагреватели делятся на переносные и стационарные.

С переносными водонагревателями и вовсе проблем по установке не должно быть. Зачастую подача воды в них производится из душевого шланга с предварительно снятым распылителем.

Для установки достаточно выбрать место его расположения. Затем произвести замеры мест крепления. При этом нужно учитывать длину проводки, ее должно хватить до ближайшей розетки.

Далее в отмеченных местах нужно перфоратором просверлить отверстия в стене и вкрутить в них монтажные крюки.

После этого нагреватель повесить на крюки, подсоединить к входящему выводу шланг от душа и подключить к розетке.

На этом монтаж будет завершенным. Ниже представлены примеры работ.

Сложность установки стационарного проточного водонагревателя зависит в основном от системы водообеспечения дома.

Если в дом заходит только трубопровод с холодной водой, то монтаж будет проще, а если и с холодной и горячей – потребуются дополнительные работы.

Инфракрасные теплые полы электрические под ламинат и плитку на бетонный и деревянный пол, плюсы и минусы, как выбрать, монтаж своими руками

Рассмотрим первый случай.

Первым делом опять же потребуется определение места расположения нагревателя. Но здесь нужно ориентироваться на трубопровод с водой, нагреватель должен располагаться недалеко от него.

Далее производится закрепление прибора в выбранном месте. Процесс установки идентичен описанному.

Если в трубопроводе с водой имеется вывод с запорным краном для подключения, то обеспечить подачу воды будет несложно.

Достаточно присоединить гибкий шланг к запорному крану и к подающему выводу самого нагревателя.

Но следует побеспокоиться и о выводящем выходе нагревателя. К нему нужно тоже подсоединить гибкий шланг, а второй конец – к смесителю.

Если будет несколько точек забора воды, то потребуется прокладка пластиковых трубопроводов к ним, а после уже подсоединять шланг от нагревателя к этому трубопроводу.

Если же отдельного вывода в системе обеспечения нет, то придется его сделать.

Если трубы пластиковые, то из инструментов дополнительно нужен будет паяльник для пластиковых труб, ножницы для их резки, а из материалов – тройник и запорный кран.

Перед началом работ нужно перекрыть подачу воды в систему и слить ее остатки.

Затем произвести разрезание трубы в месте, наиболее близком к месту расположения прибора.

При помощи паяльника в место разреза впаять тройник, а уже к нему подсоединить кран. После произвести подсоединение шлангов к прибору.

Если трубы металлические, то для врезки нужна будет плашка для нарезания резьбы на трубах.

Последовательность работ та же, что и у пластиковых: труба разрезается, нарезается резьба на ее концах, вкручивается тройник, а на него – запорный кран.

После монтажа следует проверить герметичность всех соединений. Для этого подача воды включается и проверяются соединения на наличие течей.

Далее прибор включается в розетку и проверяется работоспособность системы.

Второй случай.

Если в дом заходит также трубопровод с горячей водой, то помимо подключения подачи на нагреватель от трубопровода с холодной водой, потребуется установка дополнительных двух запорных кранов и одного тройника.

Тройник врезается в трубопровод подачи горячей воды. Перед ним устанавливается первый кран, а второй – на выходе из нагревателя.

Таким образом будет обеспечиваться подключение и отключение горячей воды от разных источников.

При использовании горячей воды из централизованной подачи перекрываются краны на вводе и выводе в нагреватель.

Если же будет использоваться вода, нагретая прибором, то краны, ведущие на него, открываются, а кран, установленный перед тройником, врезанный в трубопровод с горячей водой перекрывается.

Как повесить бойлер на деревянную стену. Как закрепить водонагреватель на деревянной стене

Установка водонагревателя

Покупка бойлера значительно облегчает жизнь домочадцев, делает ее более комфортной. Грамотное крепление водонагревателя к стене положительно скажется на сроке службы техники. Качество работы напрямую зависит от того, какая поверхность будет основой для установки. Только прочный материал способен выдержать требуемую нагрузку. В остальных случаях понадобятся дополнительные крепежи. Немаловажен тип нагревательного элемента.

Виды водонагревателей

Перед тем, как приступить к работе, стоит ознакомиться с устройством водонагревательного бака. Существует несколько видов конструкций, характерные особенности которых:

• электрические – нагрев происходит при помощи подключения к электросети;
• газовые – работают за счет подключения к газовой магистрали, требуют наличия отдельного дымохода;
• с косвенным нагревом – имеют теплообменник, работающий от собственной отопительной системы. Такие аппараты могут быть как настенными, так и напольными.

Все модели оснащены накопительными емкостями. И если пустой бак не кажется слишком тяжелым, то наполненный водой становится неподъемной ношей

Поэтому так важно, чтобы стена, на которой планируется установить бойлер, была прочной и надежной. Кроме веса большое значение имеют габаритные размеры, а также особенности строения бака

Требования к держателям водонагревателя

Каждый производитель заботится о том, чтобы в комплекте шел крепеж для бойлера. Чаще всего используются крюки из стали длинной 80 – 120 мм, диаметром не менее 10 мм с пластмассовыми дюбелями. Стоит заметить, что бойлеры, которые крепятся на стену, имеют специальные проушины, способствующие правильной фиксации. Бывают ситуации, когда крепежей в наборе нет. Тогда их приходится покупать на рынке и подбирать так, чтобы диаметр был такой же, какой имеет пластина с проушинами. На отштукатуренной стене можно применить десяти миллиметровые винты с пластмассовой частью не более 8 мм.

Монтаж водонагревателя на различные стены

Чтобы осуществить качественное крепление бойлера к стене, нужно уточнить, из какого материала она сделана. Казалось бы, незначительный нюанс, но он существенно влияет на дальнейшую эксплуатацию агрегата. Тем более, что нередки случаи обрушения стен из-за тяжести висящего бойлера. Если объем бака составляет 100 литров, крепеж водонагревателя осуществляется только на бетонное основание, способное выдержать подобные нагрузки.

Как только подготовительные работы будут выполнены, можно начинать монтаж нагревателя своими руками:

1. Нужно помнить о том, что расстояние между баком и потолком должно быть не менее 20 см, поэтому на основании сразу ставится соответствующая метка.

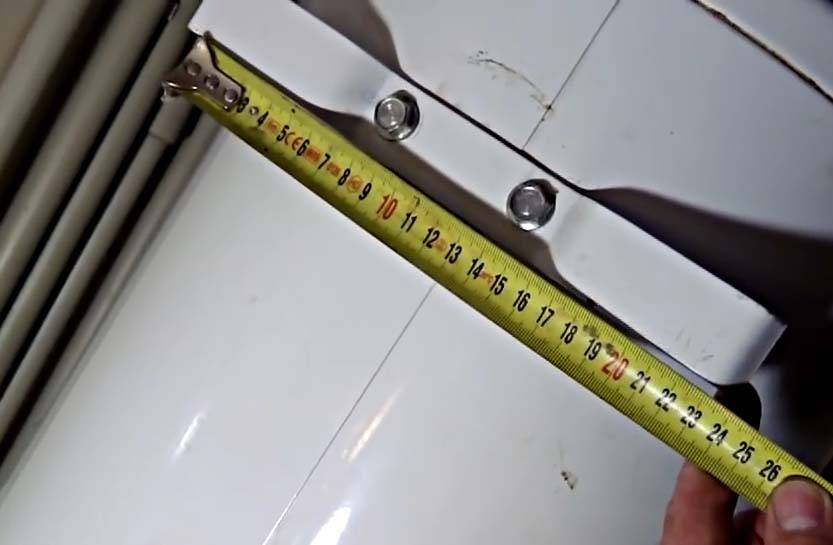

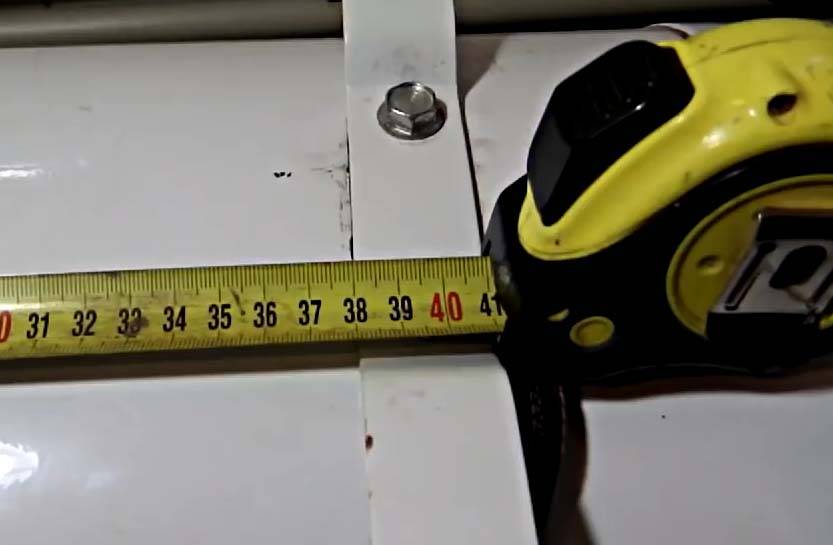

2. После измеряется длина от монтажной планки, которая находится на задней стороне аппарата, до его верха.
3. От отметки вниз откладывается полученное расстояние и проводится горизонтальная линия при помощи строительного уровня. Таким образом, отмечается высота, на которой будет крепиться бойлер.
4. Далее требуется найти точку, от которой потребуется отмерить расстояние до держателей. При установке водонагревателя в нише точка будет располагаться между стенами по центру. Когда монтаж происходит в комнате, то водонагреватель крепится в выбранном месте с учетом расстояния, требуемого для крепежных отверстий.
5. От центральной точки в каждую сторону откладывается половина измеренного расстояния между держателями.
6. Основание просверливается перфоратором. Глубина отверстия напрямую зависит от длины крепежного элемента. Чтобы прикрепить водонагреватель к стене из кирпича, лучше использовать пластиковые дюбеля с крючками. Они забиваются в подготовленные отверстия молотком, после чего вкручиваются крючки.

Особенности подключения к воде проточного нагревателя

Установка, в отличие от настенного накопительного бойлера, проводится на горячий стояк.

• Перекройте воду.
• Вырежьте часть трубы. На концах установите запорную арматуру.
• Соедините шланги с арматурой и патрубками нагревателя.

В дальнейшем придерживайтесь рекомендаций:

• При демонтаже вам не нужно перекрывать воду во всем стояке. Достаточно перекрыть входной и выходной патрубок.
• Для запуска техники правильно включить воду, а затем запускать бойлер.
• Решили отключить прибор? Тогда сначала отключите его от сети, а затем перекройте воду.

Как включить электричество

Во время подключения к электросети необходимо придерживаться таких правил:

• Приборы такой мощности нужно включать через отдельную линию.
• Медная проводка должна вести к щитку.
• Дополнительно система оснащается автоматом УЗО (16А). Он отключает технику во время скачков напряжения.
• Обязательно выполните заземление, чтобы избежать поражения током. Для этого лучше пригласить электрика.

Смотрите схему:

Когда работы организованы, остается выполнить соединение с бойлером:

• Просуньте кабель через нижнюю часть корпуса.
• Концы зачистите с помощью ножа.

Желто-зеленый провод соедините с заземлением. Остальные два — с контактами терморегулятора.

Установите теплоизоляцию и закройте крышкой.

Выбор места для установки

Перед установкой нужно выбрать подходящее место.

Что следует предусмотреть:

1. Габариты оборудования. Замерьте заранее нужное место, чтобы агрегат вместился. Оборудование до 200 л можно вешать, более массивное – только напольная установка.
2. Стена. Выбирайте несущую стену, вес бойлера большой. Можно дополнительно построить укрепления или поддерживающие конструкции.
3. Монтаж. Используйте анкерные болты для надежного крепления. Они не входят в комплектацию. Крепление на нескольких болтах повышает надежность конструкции. Модели от 100 л должны иметь минимум четыре монтажных точки.
4. Точка водораздачи. Располагайте максимально близко.
5. Отдельное помещение. Желательно выделить целую комнату-котельную. Узкие модели можно разместить в сантехническом шкафу санузла. Обеспечьте свободный доступ к оборудованию для удобного обслуживания, слива, ремонта.
6. Тип нагревателя. Газовый потребует прокладки системы отведения воздуха.

Нагреватели обычно крепятся к стене анкерами. В инструкции указываются размеры крепежа.

Число анкеров зависит от количества кронштейнов.

Как повесить на стену:

1. Разметить зону установки.
2. Просверлить отверстия перфоратором.
3. Вкрутить крепежные элементы, повесить агрегат.

Опрессовка

Таким термином называют контрольное испытание, подтверждающее работоспособность оборудования и водопровода. Когда оно проводится в квартире или частном доме, используется специальное устройство, при помощи которого в систему нагнетается вода и в ручном режиме повышается давление. Это исполняется в следующем порядке:

1. Опрессовщик подключается к водопроводу, заполненному водой. Давление повышается до величины в 4-5 атмосфер.
2. Производится осмотр системы для выявления протечек и их устранение по мере выявления.
3. Дальнейшее повышение давления до 10-12 атмосфер производится после их ликвидации.
4. В таком состоянии нагреватель и трубопроводы к нему оставляются на сутки.

Как самому в квартире подключить бойлер

Смотрите это видео на YouTube

Расчет объема водонагревателя

После того, как был выбран подходящий вариант бойлера, необходимо рассчитать его объемом. Только после этого можно будет переходить к разбору схем установки бойлеров.  Если в доме проживает один человек и использует лишь одну – две точки потребления воды, достаточно будет подключить бойлер к водопроводу на 40 литров. Если живут два человека и используют две точки потребления, нужен бак на 70 литров. Если в доме живет семья из трех человек, то нужен бак на 100 литров. Если семья состоит из 4-5 человек, то лучше поставить бак на 130-150 литров. Также необходимо учитывать то, с какой частотой будет использоваться вода.

Как использовать краны водонагревателя (закрытие и открытие)

Краны обозначенные на схеме цифрами «1» и «2» понадобятся для отключения воды в то время, когда электронагреватель не используется. Например, если нам понадобилось снять последний.

Краны обозначенные на схеме цифрами «3» и «4» имеются в любой квартире подключенной к центральному водопроводу, расположены после стояков, ведь воду нам перекрывать приходится иногда по
различным причинам.

Обратим внимание на кран «4» – он перекрывает циркуляцию горячей воды между квартирой и стояком во время работы устройства. Если кран не
перекрыть, то горячей водой из нашего водонагревателя смогут пользоваться все
жители подъезда – вода пойдет в стояк

Главное правило использования – если горячая вода поставляется городской котельной, водонагреватель находится в выключенном режиме – «1» и «2»
краны закрыты, а «3» и «4» соответственно открыты. Если котельная «встает» на
профилактику и горячую воду отключают, подключаем наше устройство к сети 220В,
открываем краны «1» и «2», а кран «4» – закрываем.

Кратко о принципе работы накопителя

Для правильного монтажа и подключения водонагревателя к инженерным сетям нужно знать устройство и принцип действия аппарата. Конструкция и схема работы выглядит так:

1. Основная емкость – нержавеющая либо стальная эмалированная – заполняется холодной водой через патрубок, выходящий в нижнюю зону бака.
2. При заполнении воздух полностью вытесняется в систему ГВС через заборную трубку горячей воды, расположенную в верхней зоне резервуара.

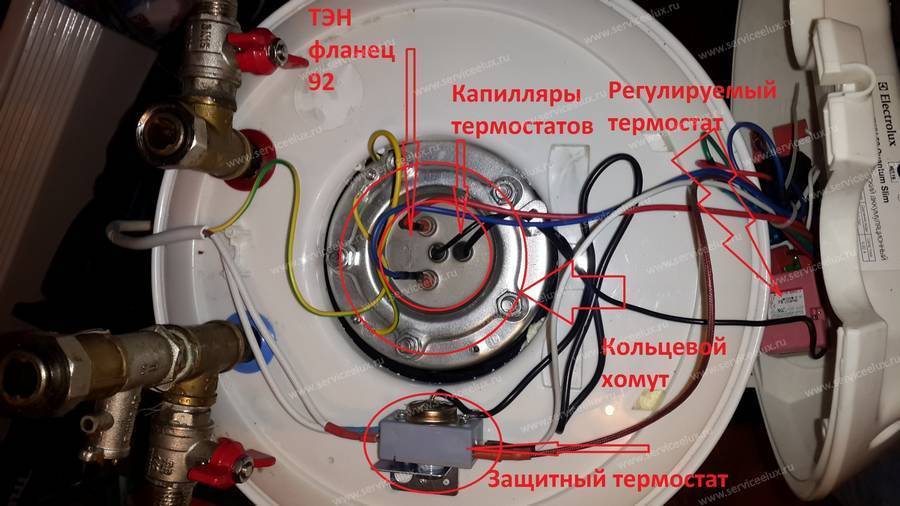

3. После включения бойлера вода греется трубчатым электронагревателем (сокращенно – ТЭН), встроенным в дно бака.
4. На одной площадке с ТЭНом установлен блок автоматики – погружной температурный датчик и термостат. Когда температура емкости достигает заданного порога, автоматика обесточивает ТЭН. После охлаждения воды на 3—5 °C термостат снова включает нагрев. Схема электронагревательного бака в разрезе
5. На входе из водопровода ставится группа безопасности бойлера. Деталь состоит из предохранительного и обратного клапана, функции – сбрасывать лишнее давление от расширения нагретой жидкости и не давать воде уходить из резервуара назад в трубу.
6. Рядом с ТЭНом располагается магниевый анод, предохраняющий металл бака от электрохимической коррозии. Снаружи емкость изолирована слоем полиуретана, потом закрыта декоративным кожухом, как показано на схеме в разрезе.

Устройство бойлеров вертикального и горизонтального типа идентично — заборная трубка находится вверху, подающая — внизу. Отсюда возникает главная проблема обслуживания любого накопительного водонагревателя – слить воду через кран невозможно. Вопрос решается разными способами в зависимости от схемы обвязки, которые мы рассмотрим далее.

Разновидности бойлеров

Перед тем как приступить к подключению бойлера в доме или в квартире, необходимо разобраться, какой вид водонагревателя Вам подойдет. Для того, чтобы сделать правильный выбор, необходимо ознакомиться со всеми вариациями:

Накопительный водонагреватель для водопровода, работающий на электричестве. Такой прибор способен нагреть воду до температуры от 55 до 75 градусов автоматически

Важно отметить, что он потребляет совсем мало электроэнергии, потому что процесс нагрева воды проходит постепенно. Накопительные водонагреватели отличаются своей универсальностью

Именно поэтому их можно устанавливать в любом помещении.

Типовой накопительный водонагреватель

Проточный водонагреватель. Работа такого бойлера основывается на том, что нагрев воды происходит непосредственно во время ее движения по крану. Главным достоинством такого прибора является его мобильность. Вторым, не менее важным преимуществом является то, что процесс нагревания воды проходит почти моментально

Важно отметить, что такой водонагреватель может устанавливаться либо в одной водоразборной точке, либо иметь разводку ко всем потребителям воды. Это напрямую зависит от мощности прибора

Бойлер косвенного нагрева. Такой водонагреватель способен обеспечивать бесперебойную подачу горячей воды для всех потребителей одновременно. Такой прибор обладает достаточно низким коэффициентом потери тепла. Конструкция такого прибора не включает в себя теплоисточник. Роль теплоносителя играют внешние источники тепла. В качестве теплоисточников чаще всего используются отопительные котлы.

Общие советы по монтажу.

• Учитывайте то, что вода должна выводиться к смесителю на кухне, и напрямую к ванной комнате или душевой;
• Для горизонтальных приборов необходимо обязательно использовать обратный клапан, он поможет отфильтровать горячую воду и холодную;

• Если необходимо будет использовать воду из колодца, то придется включить в систему циркуляционный насос, который будет подавать воду к котлу;
• Никогда не включайте бойлер без воды, только после того, как он полностью набрался можно его подсоединять;

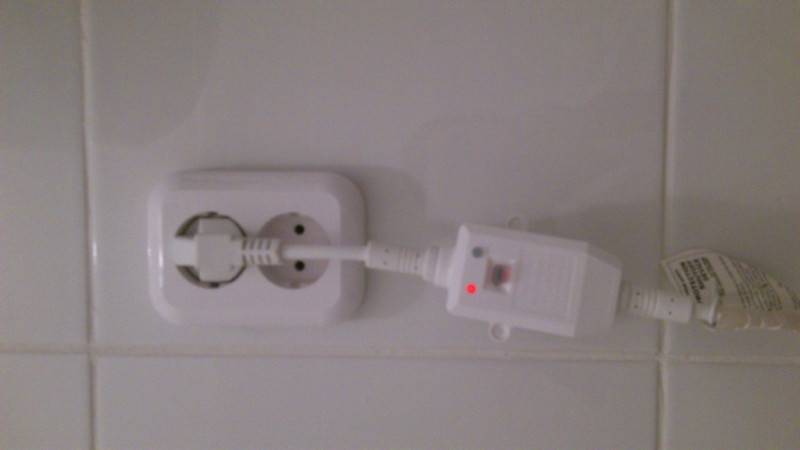

• Подключайте нагреватель только к заземленной силовой розетке (желательно не использовать одно ответвление и для стиральной машины, и для бойлера – это обуславливает скачки напряжения и короткие замыкания);
• Если система отопления позволяет, то можно произвести установку напольного электроводонагревателя к любому отопительному прибору, причем как в частном доме, так и на производстве, сделать вывод к бассейну, или к выходу водоснабжения бани.

Как видите, подключение проточного водонагревателя – это несложная задача, требующая максимальной концентрации внимания. Если неправильно присоединить муфту или слабо затянуть её, то поломка неминуема, из-за этого также может значительно уменьшиться срок службы.

Ошибки подключения.

Распространенной ошибкой является установка вместо предохранительного клапана обычного обратного клапана, который выпускает воду в одном направлении. В таком случае, высокое давление воды, возникающее при нагреве, не уменьшается и водонагреватель повреждается, происходит искривление внутреннего бака, отслоение антикоррозийного покрытия, выход наружу резиновой прокладки, нарушение непроницаемости бака и вода протекает наружу.

Важно знать. Чрезмерно высокое давление воды может образоваться при выходе из строя терморегулятора, поэтому при длительном отсутствии дома, не стоит оставлять водонагреватель включенным

Отслоение эмали на водонагревателе.

Часто бывает так, что во время монтажа водонагревателя вообще игнорируют установку предохранительного клапана, думая, что давление в водопроводе не достаточно велико, чтобы причинить вред баку. Однако, это является распространенной ошибкой монтажа, потому что не учитывается тепловое расширение воды, что приводит к избыточному давлению внутри бака и его порче.

Правильно подключенный накопительный водонагреватель.

Про признаки комфортности проживания

Наличие горячей воды в доме является одним из основных признаков комфортного жилья.

В многоквартирных домах подача горячей воды зачастую является централизованной. Вода разогревается отдельно в котельной и подается во все квартиры.

Однако сейчас такое снабжение водой является экономически неэффективным, к тому же имеет много недостатков в виде возможного отключения подачи горячей воды во время порывов трубопроводов или обслуживающих работ в котельной.

Владельцам же частных домов и такое обеспечение теплой водой не доступно, поэтому проблему с подачей им приходится решать самому.

Выходом является использование автономной подачи горячей воды. В доме устанавливается водонагреватель, который и обеспечивает нагрев.

Данный метод обеспечения горячей водой становится настолько популярен, что владельцы квартир зачастую отказываются от централизованной подачи в пользу автономной.

Водонагреватели обеспечивают жилье горячей водой в нужном количестве, доступна она в любой время, и является это экономически выгодным.

Утепление бойлера

Чтобы бойлер лучше сохранял тепло, его нужно обернуть пенопропиленом, пенополиуретаном или изолоном. Утепляющий материал фиксируется на клей или проволоку. Теплоизоляция всей поверхности бойлера не только помогает сохранить тепло, но и позволяет уменьшить время нагрева воды за счёт повышения коэффициента полезного действия теплоносителя. Качественный утеплитель не позволит воде быстро остыть.

Качественный утеплитель не позволит воде быстро остыть

Второй способ утепления бойлера заключается в размещении внутри большого бака ёмкости меньшего объёма. Образовавшееся пространство выполняет функцию утеплителя.

Пространство между стенками баков выполняет функцию утеплителя

И все же, если вы осознаете, что не в силах установить бойлер самостоятельно, или существует необходимость замены труб вследствие их износа, обратитесь к специалистам. Их услуги обойдутся вам не слишком дорого: демонтаж старого водонагревателя — примерно 500 рублей, монтаж и подключение нового устройства — около 7 000 рублей. При этом вы будете уверены в том, что оборудование подключено правильно и у вас не случится аварии или взрыва. Есть и ещё один важный момент: при самостоятельной установке бойлера, как правило, аннулируется гарантия производителя.

Пошаговая инструкция по монтажу

Чтобы правильно провести процесс подключения водонагревателя к водопроводу, следуйте инструкции:

Замерьте высоту водонагревателя, отметьте нижнюю точку, где будет располагаться нижняя часть бойлера. От нижней пометки начните проводить замеры.

Замерьте расстояние от нижней части водонагревателя до крепежной планки.

Отмерьте полученное расстояние на стене и поставьте отметку.

С помощью уровня и маркера проведите горизонтальную линию. Отмерьте расстояние между крючками. Сделайте пометки на стене.

Заготовьте крючки для крепежа. Уточните его размеры. Убедитесь, что заготовленные Вами крючки смогут выдержать висящий бак.

Просверлите отверстия в помеченных точках и вбейте туда дюбеля и закрутите крючки.

На этом процесс установки электрического водонагревателя завершен, теперь можно подходить к процедуре по подключению водопровода.

Подключение к водопроводной системе

Перед подключением бойлера к водопроводу корневые вентили, установленные на вводе горячей и холодной воды в квартиру, нужно перекрыть. Далее нужно открыть краны на любом из смесителей с тем, чтобы сбросить давление в трубах.

После этого нужно действовать по инструкции:

1. После корневого вентиля у «горячего» стояка можно установить обратный клапан. Эта мера не является обязательной — клапан нужен только на тот случай, если пользователь забудет перекрыть корневой вентиль. Без клапана в такой ситуации нагретая вода из бойлера утекала бы в «горячий» стояк.
2. К патрубку бойлера для ввода холодной воды (обычно он помечается синим цветом) прикручивают тройник, уплотняя резьбовое соединение ФУМ-лентой или льном. К боковому отводу этого тройника нужно будет прикрутить сливной кран — он необходим для опорожнения бойлера.
3. Далее к тройнику прикручивают обратный клапан в таком положении, чтобы он открывался по ходу движения холодной воды в бойлер (это направление указано имеющейся на корпусе клапана стрелкой). Если этот элемент не установить, нагретая вода в результате расширения будет поступать в холодный трубопровод и и из холодного крана на смесителе, как и из горячего, будет литься горячая вода. Клапан не позволит воде расширяться в холодную магистраль и кроме того, исключит теплообмен между горячей водой в бойлере и холодной в подводящей трубе. Также обратный клапан нужен для того, чтобы предотвратить утечку нагретой воды при отключении воды холодной.

Подключение к водопроводу

В инструкциях к некоторым бойлерам производители запрещают устанавливать между обратным клапаном и патрубком водонагревателя какие-либо элементы. В таком случае от тройника со сливным краном придется отказаться. Тогда для опорожнение бойлера нужно будет открутить от патрубка обратный клапан и чуть отогнуть подводящий отрезок трубы, чтобы на патрубок можно было надеть шланг. Вода, если все смесители закрыты, вытечет лишь в небольшом количестве, так что под патрубок достаточно будет подставить небольшую емкость или положить тряпку. После закрепления шланга второй его конец помещают в унитаз и открывают «горячий» кран на каком-нибудь смесителе — воздух начнет поступать в бойлер и вода из него будет свободно вытекать.

К обратному клапану прикручивают запорную арматуру.

Если бойлер устанавливается в туалете над бачком унитаза, его нужно крепить на такой высоте, чтобы шаровый кран не оказался за бачком, где к нему будет трудно подобраться.

Далее:

1. В трубу холодного водопровода нужно врезать тройник и далее соединить его боковой отвод трубой с шаровым краном.
2. На патрубок выдачи горячей воды бойлера (помечен красным цветом) нужно навинтить шаровый кран. Как и кран на «холодном» вводе, он служит для отсекания бойлера при функционирующем централизованном ГВС.
3. В трубу горячего водоснабжения под патрубком нужно врезать тройник и далее соединить трубой его боковой отвод с краном.
4. В бойлере имеется сбросной клапан, через который удаляется излишек воды при ее расширении в результате нагревания. Этот процесс происходит постоянно и является для бойлера нормальным. На сопло этого клапана нужно надеть силиконовую или резиновую трубочку (можно от капельницы), второй конец которой заводится в бачок унитаза, в канализацию или в какую-нибудь емкость (ее придется периодически опорожнять).

Трубы горячего и холодного водопровода обычно расположены одна под другой и при подключении к нижней верхнюю приходится обходить. Вот почему водонагреватель удобнее всего подключать металлопластиковыми трубами — им можно придавать криволинейную форму. В то же время использовать для подключения гибкую подводку не рекомендуется.

В инструкции к бойлеру указывается предельно допустимое давление, которое он может выдержать. Бывает, что давление в водопроводе является более высоким (в многоэтажных домах) и в этом случае перед водонагревателем нужно будет установить редуктор.

Как подключить водонагреватель: подготовка

Свою работу стоит начать с подбора нужных инструментов и материалов. Их набор разнится в зависимости от используемых труб.

Обязательно перед началом работ обзаведитесь следующими инструментами:

• трубы;
• вентили, тройники, уголки;
• шаровой кран;
• набор ключей;
• разводной или газовый ключ;
• труборез или паяльная станция (в зависимости от используемого типа труб).

Проще всего работать с металлопластиковыми трубами, которые можно резать даже обычным ножом. Чтобы врезаться в такой трубопровод, достаточно отрезать кусок трубы и установить тройник. Никаких паяльников или специального оборудования не нужно. Наиболее сложный – металлический водопровод. Отрезать трубы из металла сложно, также понадобится хомут, чтобы сделать ответвление для бойлера.
