Схемы обвязки систем отопления
Выстраивая линию изложения для быстрого понимания особенностей организации тех или иных систем отопления, разумно начать с варианта с принудительной циркуляцией.
С принудительной циркуляцией
У такой схемы есть ряд особенностей.
- Перепады высот, наклоны труб, расположение радиаторов относительно нагревательного котла никак не регламентируются.
- В системе применяются многоточечная техника или одноточечная система выпуска воздуха (краны Маевского на радиаторах отопления или одна точка отвода с наибольшим уровнем высоты).
- Допускается организация как угодно большого количества изолированных контуров циркуляции, каждый из которых обслуживается отдельным насосом.
Главная отличительная черта системы с принудительной циркуляцией — ее работа без функционирования циркуляционного насоса невозможна. Поэтому при отключении питания теплоноситель останавливается, помещения не отапливаются.
С естественной циркуляцией
Система с естественной циркуляцией имеет ряд преимуществ, однако требует четкого соблюдения правил организации. Ее особенности следующие.
- После нагревательного котла предусматривается разгонная линия, вертикальная труба, позволяющая создать давление при расширении теплоносителя для его движения по сети.
- Регламентируется четкий параметр наклона, как труб подачи, так и обратки.
- При нескольких контурах отопления трудно или невозможно добиться оптимальной отдачи тепла в каждом из них.
Управление циркуляционным насосом движением теплоносителя способно кардинально увеличить функциональность, эффективность, настраиваемость системы обогрева с естественной циркуляцией.
Такая система позволяет решить ряд стандартных задач:
- нивелировать ошибки проектирования и преодолеть гидравлическое сопротивление сети трубопроводов;
- оптимизировать загрузку контуров отопления при установке нескольких насосов, регулировать отдачу тепла;
- улучшить условия работы нагревательного оборудования.
Главное достоинство системы с естественной циркуляцией, при всей сложности ее организации, заключается в возможности работы при отключении энергопитания. Чтобы этого достичь, циркуляционный насос устанавливают в байпас. Это достаточно простая структура.
Байпас – это отдельный узел для установки циркуляционного насоса с петлей обвода и запорной арматурой для обслуживания.
Узел байпаса обеспечивает несколько удобных возможностей.
- При перекрытии шаровых кранов нагнетатель можно снять без слива всей системы, чтобы провести ремонт циркуляционного насоса или его замену.
- Обеспечивается работа системы без электропитания.
- Можно провести первичный запуск отопления без участия циркуляционного насоса.
- Легко организовать структуру защиты насоса от попадания в его турбину примесей, путем установки фильтра грубой очистки или узла сетчатого типа.
Схема водяного отопления частного дома может использовать как байпас с ручным, так и с автоматическим управлением. В последнем случае в контуре обвода циркуляционного насоса монтируется обратный клапан.
При работе циркуляционного насоса на выходе обратного клапана образуется избыточное давление. Узел перекрывает подачу, обеспечивая оптимальную схему движения теплоносителя. При отключении питания через клапан начинает двигаться вода благодаря естественной гравитационной составляющей. Такая схема не требует регулировки и настройки, в том числе при пусконаладочных работах.
Совет! Поскольку обратный клапан — достаточно чуткое к попаданию окалины и минеральных отложений устройство, в открытых системах отопления рекомендуется дублировать его работу последовательно устанавливаемым шаровым краном.
Система отопления без насоса и с насосом.
Отопление без насоса Самостоятельную циркуляцию жидкости обеспечивает разница температур и массы теплоносителя в нагретом и охлажденном состоянии.
Система отопления без насоса называется – система с естественной циркуляцией. Поклонники систем с естественной циркуляцией основным своим доводом в её пользу считают отсутствие в дополнительного сложного оборудования – насоса. Ведь этот конструктивно сложный агрегат не застрахован от поломки. К тому же для его работы требуется подключение электропитания, а это ещё одна статья расходов.
Ну и что же тут сказать??? Всё так.
Оба этих довода справедливы, но так ли хорошо отопление в частном доме без насоса. Давайте посчитаем.
Циркуляция начинается от котла, который должен быть не только смонтирован на этаже ниже самого низко установленного радиатора, но и иметь разгонный вертикальный участок из трубы большого диаметра. К тому же такой большой трубопровод должен идти до самой высокой точки системы отопления, расположенной выше последнего радиатора.
Далее в верхней точке монтируется расширительный бак и раздающий коллектор, который не только выполнен из трубы большого диаметра, но и должен быть расположен под углом не менее 3 градусов.
Отсюда следует, что система с естественной циркуляцией не только сложна в проектировании и монтаже, но и неприглядна в плане декора – трубы большого диаметра сложно декорировать и придется отказаться от скрытого монтажа радиаторов отопления.
Кроме того, в системе отопления дома без насоса невозможно создать большое давление так необходимое для корректной работы современных радиаторов. А уж если случиться засор в трубопроводе, то одной только разницы температур не хватит для того чтобы его протолкнуть и это приведет к остановке всей системы отопления.
Система отопления с насосом
На фоне этого затраты электроэнергии в 30 – 40 Вт на поддержание работоспособности насоса не кажутся такими уж завышенными.
Системы с искусственной циркуляцией теплоносителя не только решает все перечисленные выше проблемы, но и обеспечивает большую теплоотдачу и равномерный прогрев всего трубопровода.
Сама же схема отопления с насосом выглядит следующим образом в трубопровод до котла или после него(в зависимости от модели насоса) устанавливается циркуляционный агрегат, который помогает перемещать теплоноситель по системе отопления.
Что такое циркуляционный насос и для чего он нужен
Циркуляционный насос с мокрым ротором в разрезе
Циркуляционный насос это такое устройств, которое изменяет скорость движения жидкой среды без изменения давления. В системах отопления ставится для более эффективного обогрева. В системах с принудительной циркуляцией он — обязательный элемент, в гравитационных — можно ставить, если требуется увеличить тепловую мощность. Установка циркуляционного насоса с несколькими скоростями дает возможность менять количество переносимого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.
Есть два типа подобных агрегатов — с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.
Как выбрать правильно место для установки
Прежде чем установить циркулярный насос, нужно определить место которое ему подходит лучше всего для установки. В большинстве случаев такой насос в системе обогрева устанавливается после котла, на участке трубопровода, расположенном до первого ответвления. При этом нет существенной разницы в том, на какой из магистралей (подающей или обратной) трубопровода производится установка насоса на теплоснабжение. Для производства циркуляционного насосного оборудования изготовители применяют материалы, которые смогут выдержать водную температуру в системе, доходящую до 100–115°, благодаря этому установка данного устройства даже на подающей магистрали, где температура носителя тепла самая большая, не нанесёт ему никакого ущерба. На гидравлические характеристики системы обогрева и всех компонентов, которые в нее входят, также не оказывает никакого неблагоприятного воздействия то, на какой из магистралей трубопровода сделана установка насоса циркуляционного.
Как установить насос на теплоснабжение? Главное внимание нужно выделить тому, как сделана обвязка насоса и как сориентирован ротор. В системах обогрева, которые состоят из 2-ух индивидуальных веток (контуров), любая из которых не прекращает работу на обогрев различных частей дома или его этажей, лучше всего поставить два циркуляционных насоса – на любой из контуров отдельно
Схему установки циркулярных насосов на любую из веток системы обогрева оставляют аналогичный – сразу же после котла и до первого ответвления на трубопроводе.
Применение отдельного насоса для любого из отводов системы отопления позволяет настраивать отдачу тепла любого из таких отопительных контуров, создавая требуемый режим температур в помещениях, которые такими контурами обслуживаются.
Система обогрева с двухступенчатым котлом и полом с подогревом
К примеру, если отдельными контурами отопления обслуживаются первый и второй этажи дома, использование 2-ух циркулярных насосов даст возможность так же и экономить на обогреве сооружения. Заключается подобная экономия в том, что на обогрев верхних этажей, где температура окружающей среды всегда выше, требуется меньше энергии тепла от отопительной системы. Исходя из этого, циркулярный насос, обслуживающий отопительный контур верхних этажей, можно выставить на меньшую скорость работы, что и даст возможность экономить на энергоносителях, используемых чтобы нагреть воду в котле.
1 Как установить циркуляционный насос в систему отопления?
Установка насоса в систему отопления частного дома создает необходимые условия для принудительного равномерного циркулирования теплоносителя в системе отопления, и обеспечивает одинаковый нагрев радиаторов вне зависимости от степени удаленности от котла.
Комплект установки насоса в систему отопления
1.1 Варианты установки
Насос отопления устанавливается по двум различным схемам:
- для одной трубы;
- для двух труб.
Однотрубный способ дает постоянный расход теплоносителя при небольших температурных перепадах. Установка насоса на отопление вторым способом будет давать переменный расход теплового агента и высокий температурный перепад.
Не зависимо от того какой способ выбрать, оборудование, которое обеспечит нормальный обогрев практически одинаковое и состоит из:
- котла;
- автоматического воздушника;
- термостатического клапана;
- радиатора;
- балансировочного клапана;
- расширительного бака;
- вентиля;
- фильтра;
- циркуляционного насоса;
- манометра;
- предохранительного клапана.
Установленный циркуляционный насос в систему отопления не только убирает инерцию длительного нагрева всей системы и сокращает время подачи горячей воды в дальние от котла радиаторы, но и:
- практически мгновенно (благодаря принудительному нагнетанию) выравнивает температурные режимы во всех батареях дома;
- за счет резкого перепада внутритрубного давления исключает появление воздушных пробок, которые мешают нормальной циркуляции теплоносителей;
- увеличивает КПД всего отопительного контура, вне зависимости от места расположения радиаторов и удаленности их от отопительного котла.
1.2 Какой насос на отопление подходит для систем частного дома?
Чтобы правильно подобрать аппарат, стоит учесть две важные детали, а именно: силу напора, с которой циркулирует в трубопроводе отопительный тепловой агент и механическое сопротивление гидравлики в момент создания напора. Поэтому нужно брать аппарат, исходя из показателей, которые будут занижены на 10% по сравнению с исходными показателями расчетного значения напора и сопротивления.
Как правильно установить циркуляционный насос в систему отопления?
В противном случае, установка мощных тепловых насосов для отопления приводит к тому, что в трубах начинает шуметь, а электронасос потребляет значительно больше энергии, чем заявлено в паспорте. К тому же изнашиваться аппаратура будет значительно быстрее.
Если же поставить насос с расчетной мощностью значительно меньше, чем показатели напора и сопротивления, то водяной обогрев не будет производиться нормально. Требуемый объем перекачки не сможет соблюдаться.
Поскольку максимальный КПД можно получить только при максимально допустимых оборотах электродвигателя, стоит приобретать аппараты с возможностью электронной или ручной регуляции скоростей вращения вала. Но, стоит помнить, что если в схеме отопления стоит термоклапан, а на высоких оборотах двигателя начинают проявляться посторонние шумы, то напорную аппаратуру нужно перевести на пониженные обороты.
Не забываем также о различиях между напорной аппаратурой с разными роторами (мокрого и сухого типа). В аппаратах с мокрым ротором смазка всех частей насоса происходит за счет самого теплоносителя, что значительно продлевает срок его службы и уменьшает уровень шума в разы.
Подключение к электрической сети
Чтобы обеспечить работу перекачивающего устройства, требуется обыкновенная домашняя электросеть с напряжением 220В. Отлично, если подобная сеть станет иметь стационарное заземление. В данном случае подключение выполняется по следующем методу:
- к букве N на приборе прикрепляется провод с нулём;
- к букве L устанавливается фаза;
- на клему со значком земли фиксируется провод заземления.
Данный рисунок даст полное представление про то, как присоединить электрическую часть необходимого оборудования.
Подача тока на насос должна выполняется через выключатель-автомат. Это убережёт клиента и остальное оборудование при появлении аварий.
Как установить циркуляционный насос в систему отопления

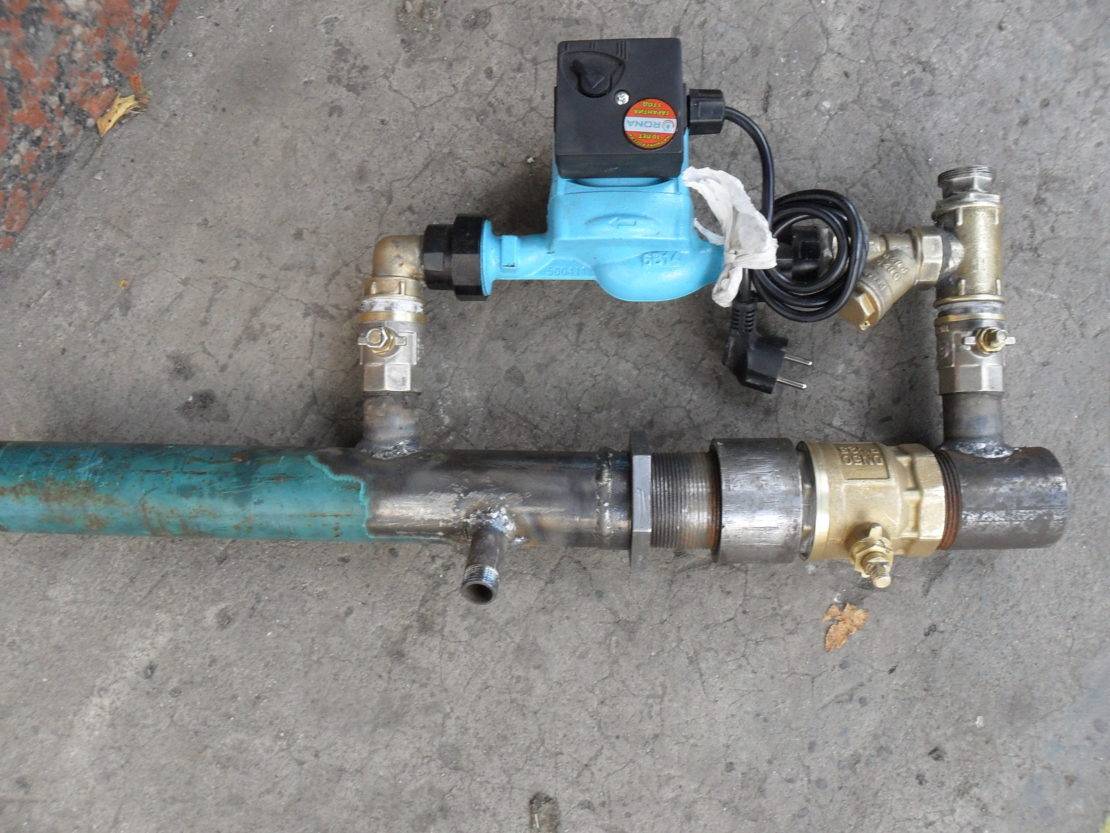

Монтаж помпы осуществляется через байпас (участок трубы меньшего диаметра, чем основной трубопровод, который будет страховочной веткой, на случай отключения электричества). Если не установить байпас, то выход насоса из строя, или отключение света, приведёт к полной остановке всего отопления.
Диаметр байпаса должен совпадать с диаметром входных отверстий на насосе.
Устанавливать насос на байпасе, или на основной ветке – не так важно. Главное, чтобы тот участок трубы, который будет резервным, был оснащён запорной арматурой
Лучше, если это будет обратный клапан, тогда поток перенаправляется автоматически. Ручной вариант – обычный шаровый кран.
Его нужно будет перекрывать каждый раз, когда подключается насос, и открывать, когда система работает без насоса.
Инструкция по шагам:
- Слить воду из системы (этого не обязательно делать, если предстоит замена насоса,- достаточно будет перекрыть краны).
- При помощи болгарки вырезается небольшой участок трубы в том месте, где будет устанавливаться обратный клапан.
- С двух сторон привариваются сгоны (патрубки с резьбой).
- Устанавливается обратный клапан. Стрелка на корпусе должна совпадать с направлением движения потока.
- Справа и слева от клапана при помощи широкого сверла, или сварки делаются отверстия. Их диаметр равен диаметру трубок байпаса.
- При подобных работах, окалина и металлические частицы неизбежно будут падать внутрь трубы. Так что следующий этап – генеральная уборка. Всё нужно вымести, вычистить, трубы промыть.
- На две трубки, согнутые под 90°, навариваются сгоны.
- Трубки со сгонами привариваются к основной трубе отопления.
- На сгоны монтируются шаровые краны (они будут по обеим сторонам помпы и, в случае необходимости, перекроют доступ воды, чтобы можно было поменять фильтр, насос и выполнить любые другие операции, не сливая воду).
- Определите правильное положение насоса. Стрелка на его корпусе также должна располагаться по ходу движения теплоносителя.
- Определив, где в будущем у помпы будет вход, на этом месте монтируется фильтр, который защитит крыльчатку и внутренние детали от повреждения. Фильтр нужно будет периодически чистить (если возможно) или менять. Можно поставить даже два фильтра – грубой и тонкой очистки.
- Прокрутить вручную вал прибора и после этого установить на нужное место.
- Система заполняется водой.
- На корпусе помпы приоткручивается центральный винт – таким образом будет спущен воздух. При помощи кранов Маевского воздух нужно будет спустить со всех радиаторов и вновь подлить воды. Процедуру повторяют несколько раз.
- Насос включается в розетку 220 В (ни в коем случае нельзя допускать работу «на сухую»). Производится пробный пуск. Первое время, пока в системе ещё есть воздух, к звуку работы помпы, могут примешиваться булькающие звуки. Воздух желательно стравливать до последнего.
Есть альтернативный вариант. Установить запорную арматуру можно не на байпасе, а перед и после него.
Также и фильтр, поставленный на входе перед байпасом, будет защищать от грязи не только насос, но клапан.
Нужно только учитывать, что арматура большего диаметра стоит дороже.
Места соединений обрабатываются герметиком, либо собираются на ФУМ-ленту.
Закрытые системы – зависимы от электричества. Нет света – отключается и отопление. Ситуацию может исправить установка источника бесперебойного питания для циркуляционного насоса, который может обеспечивать дом накопленной в аккумуляторах энергией от нескольких часов, до нескольких суток.
Механизм насоса имеет свойство как бы «залипать», после периода длительного простоя. Поэтому в летний период, раз в месяц или два, включайте насос и дайте системе поработать минут 10 – 20.
Особенности подключения
Когда хозяева дома сталкиваются с проблемой неравномерного расхода тепла по трубопроводу, тогда они понимают, для чего нужен циркуляционный насос. Чтобы обогреть полноценно все комнаты дома, можно заменить насосы в системе отопления частного дома на установки с большим диаметром трубопровода. Метод однозначно эффективный, но сама установка циркуляционного насоса потребует дополнительных затрат и усилий, так как будет осуществлена полная замена установленных старых труб.
Обеспечить полноценный обогрев дома в отопительный сезон можно, осуществив монтаж циркуляционного насоса в уже имеющуюся систему теплоснабжения, так будет экономично выгоднее и значительно быстрее. Такое оборудование устанавливается для профилактики при частом образовании воздушных пробок в середине трубопровода, после чего нарушается нормальная циркуляция теплоносителя.
Особенности подключения
Какие могут быть проблемы при установке
Чтобы разобраться, как установить насос, и не испортить всю систему отопления частного дома, следует избегать типичных ошибок:
- Неправильно выбранный циркуляционный насос для отопления. Если при расчете количества труб для отопления учитываются только высота помещения и подъема отапливаемого трубопровода, это заблуждение. В первую очередь, нужно посмотреть, какого диаметра будут трубы, и сколько квадратных метров занимает помещение;
- Ошибочным действием может стать покупка труб с большей мощностью, чем необходимо, что отразится на шуме теплоносителя и тратах на электроэнергию. Аналогично этой ошибке может быть выбрана большая или меньшая, чем необходимо, скорость работы агрегата;
- Часто допускаются ошибки при монтажных работах с насосом собственноручно из-за незнания подробной схемы установки. Шум теплоносителя и образование воздушных подушек могут возникать по причине неправильной направленности движения воды;
- Нельзя располагать вал циркуляционного насоса вертикально – это приведет к сокращению срока службы комплектующих;
Ошибочное расположение вала
- Если расположена клеммная коробка внизу, в нее попадает конденсат при запуске системы;
- Использование герметичных материалов не по назначению. К примеру, для герметизации соединений труб следует закупать материалы, которые не боятся резких перепадов температурного режима. В силу того, что некоторые могут использовать более дешевый силикон в качестве герметика, то в большинстве случаев утечка теплоносителя гарантирована;
- Если с котлом мощность будет неправильно выбрана, это чревато недостаточным обогревом комнат дома;
- Замена качественных фитингов для труб на дешевые аналоги, что впоследствии может закончиться протечкой. Так, в состав оригинального фитинга входит латунь, покрытая никелем, на котором никак не сказываются перепады в работе электросети.
Технология установки насосного оборудования в сеть
Этапы работы: подобрать нагнетатель, определить зону врезки, установить и подключить.
Правила установки:
- Байпас и шаровые краны позволяют отключить оборудование, быстро снять и заменить или отремонтировать без остановки работы сети. В верхнюю часть байпаса обязательно врезают воздушный клапан ручного или автоматического типа.
- Нагнетатели с ручной регулировкой перед запуском нужно развоздушить. Для этого открывают клапан спуска воздуха, запускают прибор в работу на 10 минут, выключают и снова открывают клапан. Процесс выполняют каждый раз при запуске сети в эксплуатацию.
- Размещают насос только горизонтально, чтобы лопасти погружались в теплоноситель при частичном заполнении трубопровода. Клеммы располагаются вверху.
- Розетка для подключения отдельная, герметизированная и заземленная.
- При длине трубопровода до 80 м хватит одного насоса. Если есть ответвления, батарей больше 5 штук или сеть длиннее 80 м – врезают несколько нагнетателей. На каждые дополнительные 20 метров – один насос. Отдельный прибор монтируют на ответвление тупикового типа, например, при подаче тепла в отдаленную комнату.
Подбор зоны монтажа и подключение
Чаще всего хозяева придерживаются схемы установки циркуляционного насоса в систему отопления в контур обратной циркуляции.
Причины такие:
- температура и плотность ниже, оборудование прослужит дольше;
- повышенное статическое давление воды снижает нагрузку.
Допускается врезка насоса в систему отопления на контур подачи, но только при условии прогрева теплоносителя до + 110 С при пиковых нагрузках. Это значит, что в сети с твердотопливными котлами нагнетатель лучше ставить в трубу обратной подачи, а во всех остальных случаях можно врезаться в подающий контур.
Подключение насоса отопления своими руками и обвязка зависят от схемы сети:
- В систему с гравитационной циркуляцией сначала устанавливают байпас. Это перемычка для поддержания работы магистрали при отключении электричества. Байпас есть в магазинах. Комплектация включает наличие кранов, вентиля, спускного клапана. Монтируют по схеме в паспорте. Как только электричество отключили, на байпасе открывают шаровой кран, вода пойдет в обход насоса. Перекрытый вентиль байпаса и открытый кран подачи воды на насос запускают работу сети с принудительной циркуляцией.
- Для сети с принудительной циркуляцией нагнетатель врезают в разрыв трубы подачи или обратки. По обеим сторонам от насоса нужны шаровые краны, чтобы отключить оборудование от работы в случае поломки или нарушения. Сливать теплоноситель из всей сети не придется – только из участка сети с насосом.
Рекомендации:
- Ротор поворачивают только по горизонтали. Такое размещение не выведет оборудование из строя при частичном заполнении трубопровода водой.
- Перед установкой надо осмотреть прибор – на нем есть стрелка, показывающая направление потока. Устанавливают по ней.
- Если насос может работать в горизонтальном и вертикальном положении, врезка бывает вертикальной. Но это уменьшит работоспособность оборудования почти на треть.
Подключение насоса в сеть электропитания
Стандартные нагнетатели бытового применения работают от сети в 220 вольт. Основное правило – розетка должна быть отдельной, герметичной и заземленной. Для формирования подключения нужны три провода – фаза, ноль, заземление.
Как правильно подключить насос в систему отопления:
- Розетку оснастить автоматом защитного отключения. Если нагнетатель оснащен питающим проводом, клеммной колодкой, надо подключать напрямую к кабелю и клеммам.
- Клеммы расположены под крышкой, подписаны разъемы буквами: N – это ноль, L – это фаза, разъем «земля» не маркируют.
- Три провода стыкуют с разъемами, закрепляют, закрывают крышку. После проверяют заземление, тестируют сеть, запускают в работу.
Резервное питание организуют стабилизатором с накопителями. Чем больше объем накопителей, тем дольше отработает устройство без централизованной подачи электропитания. В среднем потребление насоса до 300 Вт в сутки, а уточнить показатель можно в техпаспорте прибора.
Для чего нужен насос в системе отопления
Благодаря устройству можно организовать передвижение теплоносителя в системе без изменения давления. Правильно установленное приспособление способно помочь каждому хозяину улучшить эффективность обогрева помещений, благодаря быстрому передвижению жидкой среды радиаторы будут равномерно отдавать тепло.
В гравитационных магистралях элемент способен повысить тепловую мощность приборов, а принудительные варианты исполнения без него работать не смогут.
Оборудование с сухим ротором может похвастаться высокими показателями КПД в 80%, но потребуется организация регулярного технического обслуживания. Модели с мокрым ротором функционируют бесшумно, а срок службы достигает 10 лет безотказной работы. Но КПД не будет настолько хорошим, его показатели колеблются в пределах 50-60%.
Разбор монтажной технологии
Сам монтаж выполняется быстро, так для крепежа корпуса следует укрепить две накидные гайки. Это довольно удобно для последующего физико-технического обслуживания и работ по ремонту. Но перед монтажными работами нужно правильно подобрать установочное место, иначе насос либо будет работать с перебоями, либо скоро поломается.
Схемы врезки насоса в сеть
Подбирая одну из схем, следует предусмотреть вид системы для отопления, модель котла и удобство обслуживания. Первый вариант самый популярный: насос устанавливают на «обратке», по которой остывший тепловой носитель идет назад в котел. Тёплая вода не так агрессивно действует на детали прибора, благодаря этому он работает длительнее.
Другой вариант применяют, если возможности установить насос на «обратке» по какой-то причине нет. Тогда его фиксируют в начале контура, на подаче, однако не возле котла, а после группы безопасности.
Современные аппараты легко держат большую температуру, однако до этих пор встречаются профессионалы, отвергающие аналогичную схему.
Есть этот вариант отопительной сети, как открытая система с расширительным бачком, установленным в наивысшей точке контура.
Если установить циркулярный насос, то будет возможность использовать ее в 2-ух режимах: естественном и принудительном. Конвективная циркуляция пригодится, если появятся перебои с электротоком.
Последняя схема относится исключительно к сетям с котлом на твердом топливе. Насос на подаче не устанавливают из-за угрозы взрыва. А дело все в том, что у твердотопливных котлов нельзя быстро остановить процесс нагрева, благодаря чему происходит закипание воды.
Кипяток с паром проникает вовнутрь насоса, он уменьшает продуктивность, охлажденная вода в контуре не успевает поступать назад в котел в нужном количестве – и он раскаляется намного больше. Результатом перегрева и становится взрыв.
Если в разогревающийся котел запустить охлажденную воду из контура, выпадет конденсат. Чтобы этого не случилось, вода в первую очередь разогревается в малом контуре до +55 ?С, а потом автоматический клапан для радиатора создает плавное переключение на большой контур.
В результате прохладная вода перемешивается с уже разогретой и «температурного шока» для котла не случается.
Как выполняется трубопроводная обвязка
Обвязка насоса циркуляционного – это оборудование, нужное для его правильного функционирования, и также для работы без разных перебоев всей системы для отопления.
В первую очередь нужно целиком решить, сколько будет насосов. Для одного обычного контура хватит одного аппарата, однако при сложной разводке может быть установка 2-ух и более.
Если в доме предполагается использовать систему «пол с подогревом» или поставить водонагреватель косвенного нагрева, то лучше кол-во приборов расширить до 2-ух. Если установлено два котла – твердотопливный и электрический – также понадобится отдельный насос на каждый аппарат.
Как мы уже говорили выше, необходимыми элементами являются краны с круглым отверстием. Их устанавливают одновременно с насосом, а во время появления непредвиденной ситуации воспользоваться придется собственно ими.
Нужен и клапан обратный из латуни или чугуна, чтобы тепловой носитель двигался в одном заданном направлении. Его устанавливают на трубе сразу же после насоса, по ходу движения воды.
Понадобится фильтр-«непромывной фильтр» для устранения проникания твёрдых частиц в корпус прибора. Фильтры тонкой чистки в отопительные контуры не ставят. Если нужна чистейшая вода, то ее заранее чистят еще до заливки в систему.
Есть риск проникания в сеть воздуха, благодаря этому есть и необходимость в процессе установки воздушного клапана. Он может включаться в режиме автомат, однако есть и ручные модели.
После монтажных работ всех приборов происходит подключение насоса к питанию. Грубая ошибка – задействовать обычную розетку без заземления. Это нарушение техники безопасности и в момент аварии может стоить жизни.
Есть более разумные способы электрического питания:
- через бесперебойник (ИБП);
- чрез автоматический выключатель дифференциального тока защиты;
- путем подсоединения к автоматике котла.
Всего легче задействовать автомат защиты: понадобится сам выключатель на 8 А, контакты, провода. Однако для использования на практике довольно удобно решение с термостатическим клапаном.
Если рассчитана установка ИБП, то можно организовать подключение бесперебойника и к насосу, и к котлу одновременно.

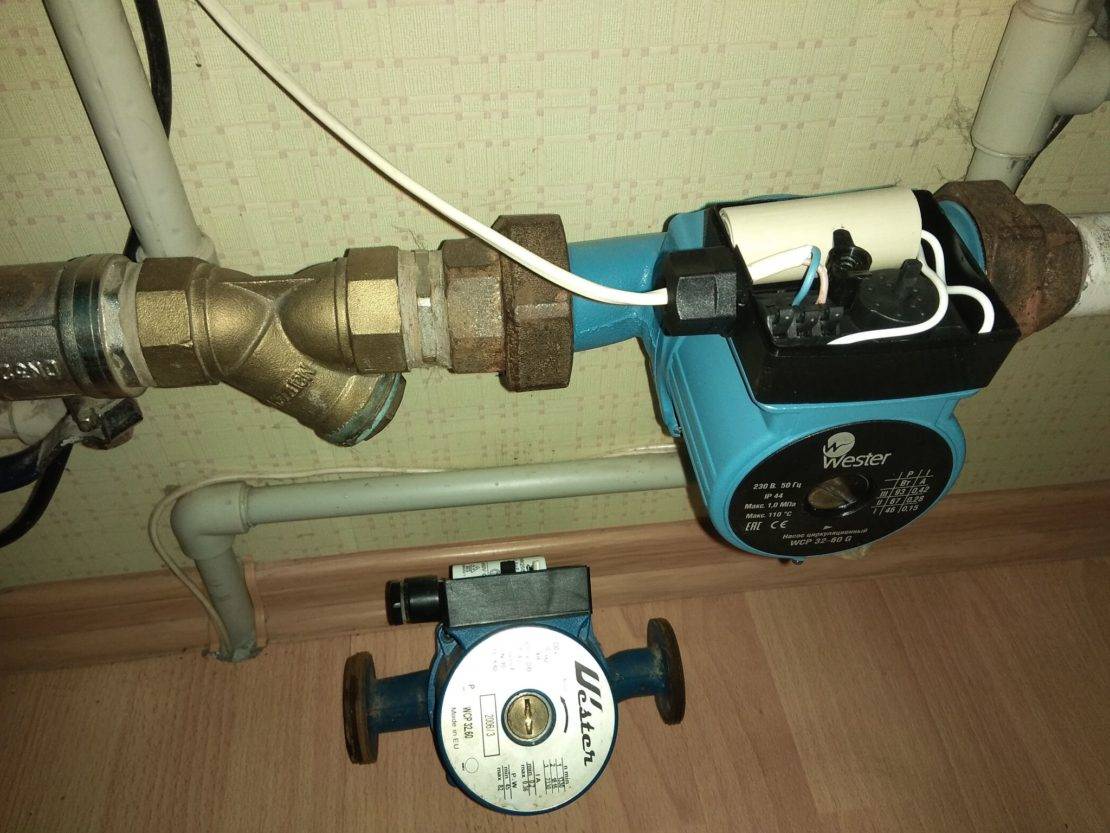

Монтаж своими руками
Важно знать, как правильно установить насос на отопление. Также нужно знать, какой насос поставить в систему отопления
Каждый блок поставляется с инструкцией, которую тщательно изучают, чтобы правильно выполнить установку самостоятельно. Вся жидкость сливается из системы, часть трубы отрезается в месте, где должен быть установлен насос.
Во многих случаях требуется очистка старой системы, в которой накапливается грязь и ржавчина. Через сливной кран это сделать неудобно из-за небольшого поперечного сечения отверстия, поэтому используют место разреза. С одной стороны подсоединяют шланг, через который подпитывают воду под давлением, а с другой стороны вода вытекает.
На участке для насоса монтируют байпас. Это необходимо в случае отказа устройства или отключения электроэнергии. Затем охлаждающая жидкость будет проходить через основную линию, кран которой открывается вручную. Лучше ставить вместо обычного шарового крана автоматический, который реагирует на изменение давления в системе.
На байпасе ставят два шаровых крана с каждой стороны насоса, чтобы отключить воду для технического обслуживания или, если необходимо, удалить её. В верхней части обводной линии установить клапан для выпускания воздуха вертикально. Для установки насоса рекомендуется использовать следующую последовательность действий:
- Слить воду и очистить систему отопления.
- Систему, которая эксплуатируется в течение долгого времени, рекомендуется промывать пару раз, наполняя её водой и затем сливая её.
- Врезать в установленное место, в соответствии с планом, приобретённый насос, следуя принципу управления энергией.
- После установки заправить прибор жидкостью (водой).
- Проверить работу отопительной системы. В случае каких-либо ошибок необходима их строгая коррекция.
- Удалить накопленный воздух из системы с помощью центрального винта. Исходящая вода является признаком того, что операция проведена верно.
- Включить вмонтированный насос после его заполнения водой. При подключении оборудования к сети рекомендуется использовать автоматический предохранитель со специальным флагом.
Предохранитель имеет дополнительную функцию в качестве переключателя
Чтобы установить дополнительный насос в системе, следует обратить внимание, что он включается только после сигнала реле. Для синхронизации в работе обоих насосов нужно подключить второй прибор к реле или использовать альтернативное параллельное соединение
