Коллекторная разводка водопровода в доме — недостатки
Прежде всего, разберемся с давлением в системе, которое правильно называется расчет требуемого напора. Я довольно подробно писал об этом Расчет поверхностного насоса: как рассчитать напор насоса.
Именно по расчету напора покупается требуемый насос для источника водоснабжения наружной части водоснабжения дома.
В этом расчете большую долю составляют потери на гидравлическое сопротивление труб. Цепочка очевидна, чем больше труб, тем больше их сопротивление потоку, чем больше сопротивление, тем больше требуется напор, чем больше напор, тем мощнее (читай дороже) требуется насос для доставки воды от источника.
Отсюда, коллекторная разводка водопровода в доме не может использоваться при выбранной гравитационной схеме водопровода. Напомню, гравитационная схема водопровода это самостоятельное растекание воды под действие гравитации из верхней точки в доме.
Кроме этого, нужно учесть, что к расчету напора нужно прибавить напоры каждого участка от коллектора до потребителя. Это незначительно, но всё-таки, увеличение требуемого напора приобретаемого насоса.
Увеличение расходов на насос, это лишь начало дополнительных расходов на коллекторную разводку водопровода в доме. Расходы увеличатся на покупку водопроводных труб, которых понадобится на порядок больше, чем в последовательной схеме.
Еще один минус, уже третий. Если проживание в доме только летнее, а зимой проживание наездами, появляется еще один серьезный минус использования коллекторов водоснабжения. Каждый раз, уезжая с зимней дачи. Вам придется сливать воду из каждого луча коллекторной разводки.
Недостатки отопления с коллектором
Существует ряд отрицательных показателей отопления с коллектором, а именно:
- вариант отопительной системы с коллектором в котельной является очень дорогостоящим и большое количество устройств и приборов контроля делает его недоступным для широких масс потребителей;
- присоединение к коллектору каждой ветки из труб значительно увеличивает их протяженность, что значительно повышает стоимость;
- собрать и установить коллектор в котельной, довольно хлопотное дело, нужно обращаться к специалистам;
- конечно, простенький коллектор при подсоединении двух веток можно попытаться сделать самому, но более серьезные системы требуют доскональных расчетов и продуманных мелочей.
Коллекторы для отопления в некоторых случаях просто незаменимы и обойтись без их устройства нельзя.
Гидрострелка
Гидроколлектор используется для балансировки температуры и давления в разных контурах системы отопления. Благодаря гидрострелки в доме будет стабильная температура, и котел будет работать в щадящем режиме. С одной стороны гидрострелки можно подключить отопительный котел, а со второй – радиаторы, систему «теплый пол» и систему для подогрева воды. Также можно подключить подогрев воды для бассейна.
Если к каждому контуру подключить насос, то термогидравлический распределитель может равномерно отапливать большие помещения. Стоимость гидроколлектора будет значительно меньше солнечного. И эффективность намного больше. Для отвода воздуха и различных загрязнений в гидроразделители устраивают дополнительные устройства и сепараторы потока. Если в регионе, где вы проживаете мало солнечных дней, то рационально будет использование гидрострелки или распределительного коллектора.
Что такое коллектор?
Устанавливая водопровод с нуля или меняя старый, необходимо продумать расположение всех потребителей: унитаза, умывальника, стиральной машины.
В обычной квартире сантехприборов количество варьируется от четырех до десятка. Опытные сантехники рекомендуют своим заказчикам устанавливать коллектор для воды.
Коллектор воды – это своеобразный распределитель, который является важным сантехническим элементом системы холодного и горячего водоснабжения, отопления. Его устанавливают на центральный стояк и скрывают в сантехническом шкафу. Доступ к распределительной гребенке не должен закрываться мебелью или зашиваться наглухо в стену. Однако профессиональные ремонтники придадут инженерному узлу эстетичный внешний вид.
Рекомендации по выбору комплектующих
Естественно, лучшим вариантом будет покупка распределительного узла, изготовленного на заводе. Поскольку продукция представлена в широком ассортименте, то несложно будет подобрать модель, подходящую под заданные параметры.
Трубы следует выбирать по следующим характеристикам:
- термостойкость;
- устойчивость к коррозийным процессам;
- прочность на порыв;
- гибкость, ведь их придется укладывать под разными углами.
Лучшим вариантом будет приобретение труб в бухтах, это позволит обойтись без соединений при разводке. При закрытом варианте прокладки внутри стяжки этот момент очень важен.
Диаметр труб и шаг их укладки определяют расчетным путем. При проектировании учитывают, что длина контура не может превышать 90 м.
Для систем частного дома рациональнее покупать сшитые полиэтиленовые трубы. Они допускают температуру воды в системе порядка 95 С и выдерживают давление в пределах 10 кгс/кв.см.
Для состыковки таких труб применяются натяжные фитинги, что позволяет получать неразрывные соединения.
Соединение труб из металлопластика при помощи накидных фитингов не относится к неразъемным, в соответствии со СНиПом его нельзя заливать бетоном.
Специалисты рекомендуют отдавать предпочтение гофрированным трубам из нержавеющей стали, они намного прочнее. Такие трубы имеют отличную гибкость, их удобно применять при обустройстве теплого пола.
Коллекторная система отопления двухэтажного дома позволяет обеспечить комфортную температуру в помещении при низком расходе топлива. Схемы применяются для создания теплого пола, преимуществом которого является равномерность распределения тепловых потоков по поверхности и распределение тепла по всему объему комнаты естественным способом.
Отопление
Принцип работы коллектора и как его выбрать
Коллектор, или «гребёнка», как его часто называют в народе, имеет в своём основании две главные трубы (подающую и обратную), к которым подведены патрубки. Каждый такой патрубок имеет в своём продолжении подающий либо обратный трубопровод, соответственно. На подающий коллектор устанавливают насос для циркуляции горячей воды.
На подающем коллекторе монтируют сервопривод, для перекрытия клапана. При достижении температуры воды заданным параметрам термодатчик, срабатывая, приводит в действие сервопривод, который передавливает клапан. Клапан, в свою очередь, блокирует дальнейшую подачу воды до очередного момента её охлаждения на определённое количество градусов.
После отдачи тепла через радиатор в помещение, вода по обратному кругу системы возвращается в котёл, где она снова подогревается и подается в коллектор для дальнейшей циркуляции.
Поддержание необходимого давления воды на подающем коллекторе достигается установкой специальных регуляторов. Они так же регулируют необходимое количество воды.
На выбор необходимого коллектора влияют такие факторы:
- площадь помещений;
- количество радиаторов;

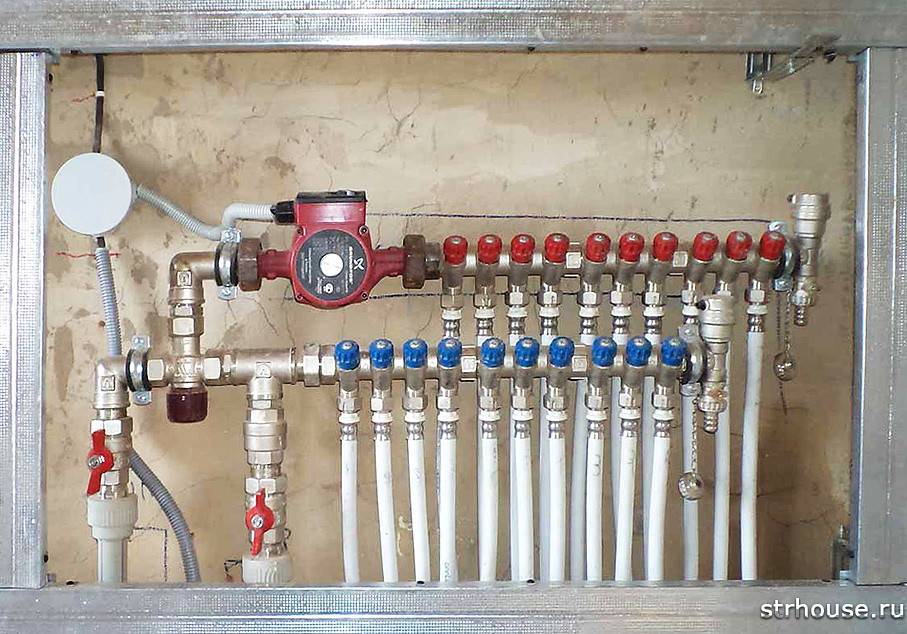

Устройство коллекторного шкафа
Коллекторный шкаф — конструкция, в которую входит насосно-смесительный узел и коллекторный блок.
Коллектор для тёплого пола и отопления. Обзор, сборка и установка коллекторного блока от STOUT
Смотрите это видео на YouTube
Насосно-смесительный узел
Данный узел предназначен для разбавления нагретой воды идущей в магистраль водяного пола, с отработанным, охлаждённым теплоносителем. За процесс смешивания отвечают крыльчатки насоса.
Именно насос подаёт разбавленную до нужного градуса жидкость в систему. Она, перемещаясь по трубам отдаёт тепло помещению и остыв возвращается в смесительный узел.
Настройка температурного режима осуществляется с использованием балансировочных вентилей, с их помощью также регулируется расход отработанной воды в трубах. Чтобы обогреть небольшое помещение, запорную арматуру нужно открыть, если комната маленькая — закрыть.
Данная схема коллектора для тёплого пола оснащена термоголовкой, которая отвечает за температурный уровень в системе. Она осуществляет открытие или закрытие заглушки подачи нагретой воды. Когда прекращается поступление теплоносителя, открывается перепускной клапан и жидкость движется по свободному байпасу.
При простом способе обвязки коллектора, делается ручная регулировка температуры. Для автоматизации процесса используется сервопривод с термостатом. Сервопривод получается сигнал от термостата о температурном уровне в помещении, и отталкиваясь от данного показателя, производит открывание или закрывание заслонки обратного коллектора, тем самым регулируется циркуляция воды в полу.
Основные показатели, характеризующие насосно-смесительный узел:
- давление в рабочем состоянии — максимальное значение 10 бар;
- температурный уровень — +90 градусов (максимум);
- диапазон температуры — от 20 до 60 градусов.
Коллекторный блок
Коллекторный шкаф оснащён блоком, отвечающим за регулировку водного потока, который поступает в магистраль пола и возвращается обратно.
Технические показатели:
- диаметр изделия — 1 или 1, 25 дюйм;
- количество отводов — от 3 до 12;
- давление (рабочее значение) — 10 бар;
- максимальный уровень нагрева теплоносителя — +100 градусов.
В коллекторном блоке есть два ряда байпасов. Один, так называемый прямой ряд, отвечает за настройку объёма горячего теплоносителя, другой (обратный) осуществляет регулировку остывшей воды.
Выбор труб для системы отопления
При создании коллекторной схемы разводки для отопления малоэтажного жилого дома или другой частной постройки необходимо учитывать способ прокладки труб по дому. Если трубная разводка будет проходить под полом, в бетонной стяжке, то трубы отопления рекомендуется покупать бухтой, чтобы не делать соединений в полу, как и указывалось выше.
Пластиковые трубы должны иметь достаточную гибкость, материал труб не должен подвергаться коррозии и влиянию агрессивных сред, не должен разрушаться при низких или слишком высоких температурах, срок службы труб должен быть предельно высоким.
Требования к температурной устойчивости и прочности труб на разрыв определяются рабочими характеристиками монтируемой системы отопления в доме или в квартире. Для индивидуальной застройки давление в трубах не должно превышать 1,5 атм., а предельный температурный режим должен лежать в диапазоне 500С -750С. Если в доме будет работать система «теплый пол», то температура теплоносителя в трубах не должна подниматься выше 300С -400С.
Коллектор для комбинированного отопления
При монтаже коллекторной схемы отопления в многоквартирном доме давление в трубах будет всегда высоким, и материал труб должен выдерживать ≥ 10-15 атм. при температуре теплоносителя до 110-1200С. Поэтому при разводке труб отопления в многоквартирном доме рекомендуется применять гофрированные трубы, изготовленные из нержавеющей стали, а не металлопластик или ПВХ изделия. В качестве действующего примера можно привести марку труб Kofulso, которые выдерживают давление более 15 атм. при температуре теплоносителя ≥ 1100С. Сила давления, которая вызывает разрушение этого материала – 215 кгс/см², что является превосходным показателем.
Коллекторная разводка в квартире
Радиус изгиба таких нержавеющих труб равен их диаметру, что позволяет укладывать их практически в любых местах и с любым изгибом, не опасаясь, что труба в месте перегиба даст утечку. Соединения при такой трубной разводке выполняются при помощи специальных фитингов, а места скруток фиксируются контрагайкой, обеспечивающей герметичность соединения гофрированных труб силиконовыми уплотнителями.
Но нержавеющая сталь – не самый дешевый материал, и при коллекторной разводке труб в двух- или трехэтажном доме такой проект обойдется довольно дорого. По\этому имеет смысл использовать трубы из сшитого полиэтилена, например, марки PE-X. Эти трубы, как и другая ПВХ продукция, выпускается в продажу в бухтах, длина одной трубы – 200 метров, материал способен выдержать давление до 10 кгс/см² при температуре теплоносителя в системе до 950С. Допускается кратковременное повышение температуры до 1100С.
Гофрированные трубы из нержавеющей стали
Водопроводные трубы из сшитого полиэтилена соединяются между собой также при помощи специальных фитингов в виде пластмассовых или металлических (бронзовых, латунных, медных) штуцеров со стопорным кольцом, которое плотно надевается на трубу и герметично обжимает ее. Преимущество таких труб в том, что сшитый полиэтилен имеет механическую память, то есть, сборка проводится по такой схеме: специальным экстендером труба растягивается, чтобы можно было вставить штуцер, а через некоторое время (до минуты) труба принимает исходный диаметр и плотно обжимает штуцер. Дополнительно герметичность обеспечивается стопорным кольцом.
Многоквартирный дом, в каких случаях приемлема коллекторная система отопления
Стандартного решения при составлении схемы коллекторной системы нет, общепринятые стандарты планировки тоже отсутствуют. Подбором оборудования должны заниматься специалисты, учитывая конкретные задачи, которые требуется решать.
Не следует игнорировать мнение специалистов: такая система не может быть рекомендована для отопления в многоэтажных домах.
Варианты отопительной системы в многоэтажных домах
Проблема в том, что отопление в квартире обеспечивается подачей теплоносителя как минимум двумя стояками. Обязательное же условие рассматриваемой системы — подключение всех радиаторов к одному стояку.
Оставив один источник поступления тепла, потребуется перекрыть остальные, т.е. заварить их. Вся нагрузка сосредоточится на оставленном стояке, при этом в пределах конкретно взятой квартиры произойдет образование замкнутой гидравлической цепи.
Все находящиеся на верхних этажах радиаторы будут отрезаны от централизованной системы отопления и теплоноситель в них поступать не будет. Естественно, жильцы верхних этажей выразят недовольство и будут требовать в принудительном порядке восстановления прежних коммуникаций.
Единственным законным вариантом применения коллекторных схем в многоквартирном доме будет такой, когда в процессе строительства были установлены дополнительные вентили, позволяющие подключение контуров разных конфигураций.
Особенности монтажа совмещенной коллекторной системы отопления
Схема монтажа
Данная схема считается самой сложной и дорогостоящей в исполнении из-за необходимости разделения основного контура отопления на два с разными температурами. Как следствие в нее вводят узел подмеса и увеличивают число коллекторов. Теплоноситель движется:
1. С выходного патрубка котла на тройник, с подачей горячей воды на коллектор, обслуживающий радиаторы, и смеситель, подключаемый к подающим гребенкам теплого пола.
2. Более горячий теплоноситель проходит коллектор и контур радиаторов и возвращается на смеситель и далее – на коллектор теплого пола.
3. Пройдя через все контуры теплоноситель возвращается для нагрева в котел или идет на сброс.
Арматура для подмеса горячего теплоносителя или холодной воды (а именно – двухходовой или трехходовой клапан с термостатической головкой) открывается или закрывается при отклонении температуры на входе в коллектор теплых полов от +35°С или другого заданного значения. При такой схеме радиаторы как правило размещаются на втором и верхнем этаже, водяные трубы теплого пола – на первом. При недостаточной скорости движения теплоносителя в нижнем контуре в схему вводят дополнительный циркуляционный насос.Ошибки при проектировании и монтаже
К частным ошибкам таких схем относят:
Теперь вы знаете ответ на вопрос: коллекторная система отопления частного дома, плюсы и минусы, особенности монтажа, ошибки, которые лучше не допускать.
1 Установка системы
Первой задачей, которую должен решить владелец частного дома, является определение с типом обогрева здания. Нужно понять, а нужна ли коллекторная система вообще и станет ли её применение целесообразным. Такая схема будет эффективной, если скорость остывания теплоносителя в трубах очень большая, а также в больших домах, поскольку классическая система отопления в них всегда будет плохо прогревать помещения.
Главным функциональным преимуществом подобной схемы является распределение всей схемы на много контуров. В помещениях с небольшой квадратурой можно устанавливать и 2 независимых контура, а для больших зданий (двух- и трёхэтажных) от двух и более. Такое распределение помогает эффективно обогреть квартиру или загородный коттедж, поскольку теплоноситель не успевает сильно остывать. В классических схемах это невозможно реализовать.
Перед принятием решения об установке такой системы в доме необходимо учесть несколько решающих факторов, при наличии которых будет целесообразно её применение:
- Большая площадь дома. Чтобы обогреть дом полностью, нужно сделать несколько контуров.
- При использовании обычного отопления нужно отключать некоторые помещения для экономии энергоресурсов.
- Тройниковая схема неэффективна. При её применении гидравлическое распределение может неравномерно размещаться по всей системе.
Если при замере температурных показателей в трубе обратки вода холоднее на 25 градусов и более от изначальной цифры при выходе из котла, то это является поводом для установки коллекторной системы.
Самостоятельная сборка коллекторной установки
Полипропиленовый коллекторный узел
Своими руками можно изготовить распределительный коллектор из нескольких материалов. Понадобится подобрать нужные инструменты, сделать расчеты, создать чертеж. Для расчета учитывается число контуров, наличие теплых полов, помещения с максимальной и минимальной температурой, типа отопления на каждом этаже.
Отвязка коллектора должна иметь расстояние 10-15 см, гребенки подачи и обратки удаляются друг от друга на 25-30 см. Диаметр устройства зависит от типа котла, но 25,4-38,1 мм будет достаточно.
Прибор из полипропилена
Изготовить полипропиленовый коллекторный механизм можно из трубы 32 мм в диаметре и тройников на 32/32/16 мм. На одну сторону прибора ставится тройник, которому вверху подключается спускник воздуха, а внизу – сливной кран. На другой стороне находится труба отвода/подачи и вентиль. Подачу направляют на котел.
Отвод 16 мм в диаметре оснащается вентилем. Вся конструкция крепится на стене кронтштейнами.
Узел из латуни
Самодельный распределитель можно сделать на основе латунных фитингов и тройников. Подкладочным материалом будет льняная пакля или греметик. После сборки устройство тестируют. При неправильном соединении он будет протекать.
Коллектор из профтрубы
При наличии сварочных навыков можно сделать модель для большого дома, где есть многотрубная разводка. Система с гидрострелой изготавливается из профтрубы 8х8 или 10х10 см и круглой трубы. Их сечение рассчитывается на основании тепловой мощности системы, скорости воды, разницы показателей температуры в момент подачи и возврата.
Разводки отдаляются на 15 см, коллекторы – на 20 см. Труба ставится согласно эскизу, а отверстия для разводки делаются газовым резаком. Небольшие части трубок заранее привариваются к блоку. После сборки к прибору сваркой крепятся установочные кронштейны.
Плюсы и минусы
Ну что же, постараемся беспристрастно и неспешно (на улице ведь пока тепло)) разобраться в этом вопросе, рассмотрев как плюсы, так и минусы данной системы отопления. Также прикинем и изучим вопрос о том, сможем ли мы своими руками смонтировать подобную систему.
Итак, какие же дополнительные преференции мы получим, если установим дома коллекторную систему отопления? Ничего с пальца высасывать не будем, а пройдемся по предложениям фирм, которые предлагают нам смонтировать такую систему, а также вспомним по ходу дела и личный опыт эксплуатации отопительной системы.Понятно, что любая из них имеет свои достоинства и недостатки. Постараемся и здесь подойти диалектически, т.е. взвешенно. Коллекторная разводка позволяет грамотно спланировать всю систему отопления дома.
Прежде всего остановимся на явных преимуществах коллекторной системы отопления.
Если вас больше устраивает видео, можете ознакомиться с коллекторной системой, чтобы понять, что она собой представляет и где применяется, в этом информационном ролике:
В следующем видео уроке показано в 3D модели, каким образом устроена и функционирует коллекторная система отопления индивидуального дома. Вы сможете хорошо рассмотреть ее узлы и детали. Подробно и наглядно продемонстрирован принцип работы коллекторной системы.
Устройство распределительного коллектора и принцип работы
Основной функцией коллектора является распределение одного значительного потока воды на несколько небольших. Для этого в продаже можно найти устройства, имеющие от 2 до 4 выходов. Для того чтобы организовать значительное количество веток, нужно соединить между собой несколько подобных гребенок.
Для подсоединения коллектора нужно его сцепить непосредственно со стояком системы водоснабжения дома. Для этого с двух сторон устройства имеют специальные резьбовые соединения. Они могут иметь внутреннюю и внешнюю резьбу.
На незанятый конец коллектора, как правило, устанавливает заглушка. Также к этому месту можно подсоединить какой-либо сантехнический прибор. Чаще всего это касается гасителя гидроударов, оснащенного мембранным устройством.
Выходы могут быть организованы следующими способами:
- с использованием вентилей;
- с применением шаровых кранов.
Вентили позволяют не только руководить потоками жидкости. К их функциям можно отнести регулировку напора на конкретном отделении системы водоснабжения.
Выбор распределительного коллектора
Прежде чем определиться с выбором коллектора, нужно быть уверенным, что он вам подходит. Распределительный коллектор достаточно дорогой. Для его изготовления используют металл высокого качества. Дополнительно придется купить арматуру для каждого контура, некоторые детали и оборудование. А также циркулярный насос, без которого коллектор работать не будет.
Произвести монтаж такой системы не очень легко, она требует много времени и затрат финансов.
При покупке коллектора нужно обратить внимание на некоторые нюансы:
1. Максимальное давление системы.
2. Рассчитать какое количество энергии потребляет коллектор. Если вы не можете рассчитать самостоятельно, вам поможет продавец.
3. Число контуров должно совпадать со всеми отопительными приборами.
4. Возможность дополнительного присоединения контуров при необходимости.
Если вы не можете определиться с выбором, то все нюансы вам должен рассказать продавец-консультант.
Преимущества и недостатки
Коллекторная система отопления имеет следующие преимущества:
- Экономия расхода топлива на обогрев больших площадей – теплоноситель в процессе прохождения к радиаторам выполняет функцию теплообмена с меньшими потерями, что позволяет экономить денежные средства в отопительный сезон.
- Возможность самостоятельно определять нужную температуру в различных комнатах – человек сам регулирует нужную температуру, отключая отдельные части от общей системы.
- Трубы идеально прячутся в стяжке пола, что избавит комнату от устаревшего декора в виде труб.
- Удобный ремонт – достаточно отключить отдельный участок, а в других комнатах отопление продолжит функционировать в прежнем режиме.
Несмотря на видимую экономию, такая система имеет и некоторые недостатки:
- Большой расход трубы, что приведет к дополнительным тратам.
- Полноценное функционирование зависит от наличия электричества в сети. Если отключили свет, то насос не сможет нагнетать воду, соответственно процесс циркуляции теплообменника будет отсутствовать и радиаторы быстро остынут.
- Относительно высокая стоимость всех элементов системы, окупаемость которой будет более 2-3 лет.
Преимущества коллекторной схемы разводки труб водоснабжения в квартире
В квартирах чаще всего выполняется простая разводка водопроводных труб. От стояка идет труба. Далее с помощью тройников от нее идут ответвления на сантехнические приборы. При этом мало людей знает о другом типе разводки труб – коллекторном. И зря, ведь такая система обладает рядом преимуществ, о которых нужно поговорить.
Но сначала нужно рассказать о видах разводки, которые существуют в сантехнике сегодня. Первый вид – тройниковая разводка. В такой системе все потребители подсоединены от одной трубы с помощью тройников. Можно перед каждым потребителем устанавливать запорную арматуру на случай аварии.
Коллекторная разводка. Данная система имеет явные преимущества перед тройниковой системой. На входе водопровода в квартиру установлен запорный кран. Отличие заключается в том, что каждый прибор имеет отдельно подведенную трубу. При этом все вентили сконцентрированы в одном месте.
Иногда можно встретить смешанную систему. Это значит, что в ней присутствуют элементы тройниковой разводки и коллекторной. К примеру, на умывальник и ванну может подаваться вода с коллектора (то есть отдельной трубой для каждого потребителя), а унитаз, биде – подсоединяются тройниковой разводкой.
Преимущества коллекторной схемы
Данная схема позволяет регулировать количество тепла, подаваемое к каждому потребителю, а также отключать отдельные отопительные приборы, если временно отсутствует потребность в обогреве части помещений.
Гребенки, закрепленные на общих кронштейнах.
При возникновении течи в одном из контуров системы отопления выполненной по лучевой схеме он может быть отключен на время устранения неисправности без остановки работы остальной системы. Также возможность отключения одного из контуров используется при замене отопительных приборов.
Фото коллекторной гребенки.
Отопление частного дома, выполненное по коллекторной схеме, имеет более эстетичный внешний вид, чем системы других типов. Это достигается за счет того, что трубопроводы отопления расположены под поверхностью пола. За счет относительно небольшой протяженности контуров коллекторной системы, можно использовать трубы меньшего диаметра по сравнению с одно- и двухтрубным отоплением, что позволяет несколько снизить высоту заливного пола.
Только коллекторная схема отопления дает возможность установки систем теплого пола. Данная схема отопления позволяет оборудовать одни помещения дома радиаторами либо конвекторами, а в других установить теплый пол.
Недостатки
Наличие отдельных контуров для обслуживания каждого отопительного прибора (либо небольших групп отопительных приборов) приводит к значительному увеличению общей протяженности трубопроводов. Это не только усложняет монтаж отопления, но и увеличивает его стоимость. Именно высокая цена ограничивает повсеместное использование коллекторного отопления, несмотря на все его вышеописанные преимущества перед другими схемами.
Коллектор системы отопления, оборудованной средствами учета тепла.
Чтобы трубопроводная магистраль, идущая от отопительного коллектора к потребителю, не портила интерьер комнаты, трубы обычно размещают под полом, что требует дополнительных временных и материальных затрат.
Лучевая схема может быть использована только в системах автономного отопления, так как централизованная система обогрева в большинстве случаев не сможет обеспечить эффективную прокачку теплоносителя. Этот фактор, а также необходимость монтажа трубопроводов под поверхностью пола, ограничивает сферу применения коллекторного отопления, которое в основном используется для обогрева частных домов.
Монтаж коллектора на стене деревянного дома.
Ввиду большого гидравлического сопротивления, в коллекторных отопительных системах допускается исключительно принудительная циркуляция теплоносителя. Это требует решения вопроса работоспособности системы при возможном отключении электроэнергии, необходимой для работы циркуляционного насоса. Для недопущения аварийной ситуации, в случае прекращения электропитания отопительный котел должен быть остановлен средствами автоматического управления, либо должен быть предусмотрен резервный источник электроэнергии.
Подвод трубопроводов лучевой системы отопления к радиатору.
Коллекторное отопление получило распространение среди домовладельцев, которые ценят комфорт и готовы вкладывать дополнительные средства в оборудование инженерных коммуникаций. Данную схему экономически выгодно использовать для обогрева частных домов большой площади, если для проживания фактически используется лишь часть из общего числа комнат.

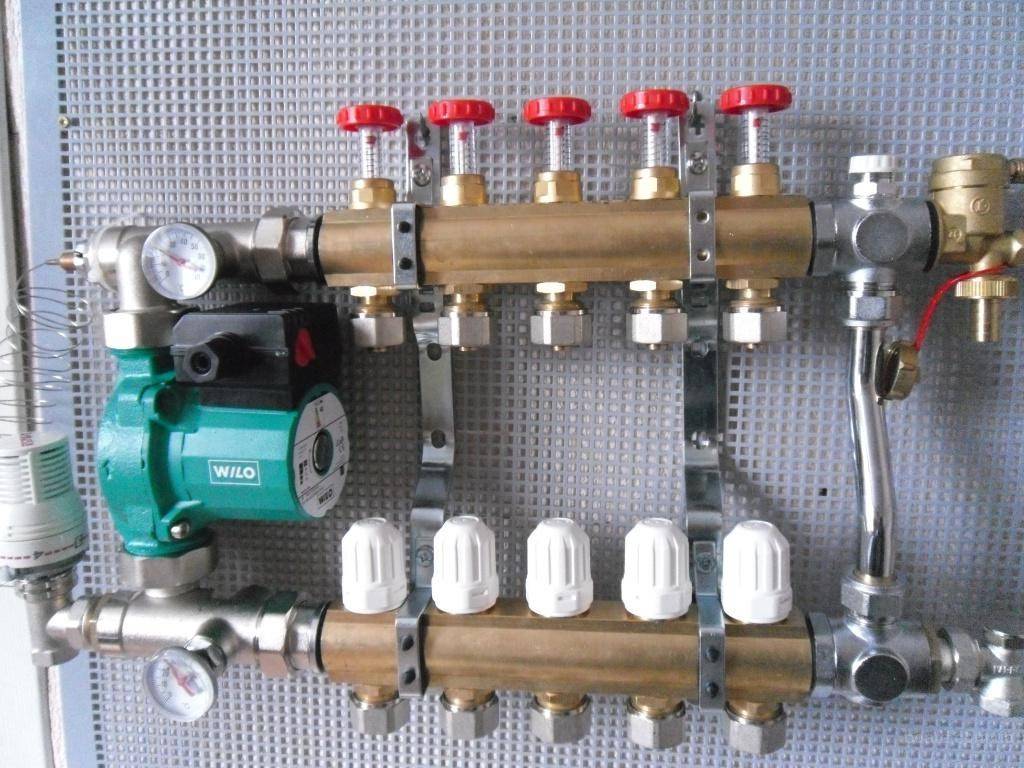

Устройство распределительного коллектора отопления
Распределительные гребенки для отопления в зависимости от подсоединяемых приборов могут иметь от 2 до 20 контуров, причем конструкция позволяет при необходимости это число увеличить. При производстве элементов гребенок используются материалы с высокой степенью сопротивления водяным примесям и внешним факторам. Обычно корпуса выполняются из нержавеющей стали или латуни.
Такие элементы обычно стоят довольно дорого, однако срок их службы достигает десятков лет. Простые и дешевые аналоги из полипропилена при этом по всем параметрам проигрывают изделиям из металла
При выборе коллектора необходимо обращать внимание на максимально возможное давление, пропускную способность, количество точек соединения и допустимость монтажа вспомогательных устройств
Каждая точка подключения может оснащаться выпускными вентилями или отсекающими или регулировочными кранами. С их помощью можно перекрывать необходимую ветку при обслуживании или ремонте не перекрывая основной поток теплоносящей жидкости.
Для контроля тепловых процессов в отдельных помещениях на корпус гребенки могут монтироваться воздуховыпускные и сливные клапана, тепловые счетчики и расходомеры.
Коллекторная система имеет довольно простой принцип функционирования. После котла отопления разогретый теплоноситель проистекает в подающую гребенку. Во внутренней части коллектора она замедляет движение. Это обеспечивается увеличенным (по отношению к магистральному) диаметром внутренней части устройства. Затем теплоноситель равномерно распределяется между отдельными ветками подключения. Поступая в патрубки подключения, имеющие диаметр меньше чем коллектор, теплоноситель продолжает движение к устройствам, непосредственно обогревающим помещение.
Все элементы, будь то сетка теплого пола, радиатор или водяной конвектор, получают теплоноситель равной температуры, это достигается настройкой специальных расходомеров, которые контролируют объем подачи теплоносителя в каждую ветку. Например, чтобы чтобы достигнуть одинаковой температуры теплого пола в ближней и дальней комнате, необходимо так настроить соответствующие расходомеры, чтобы в ветке ближней комнаты теплоноситель медленнее перемещался по трубам, а в ветке дальней комнаты быстрее.
После отдачи тепла, жидкость двигается по трубопроводу в сторону обратной гребенки с последующим направлением к котлу отопления.
Какой бы вид не имела бы отопительная система любого дома, в ней практически всегда присутствуют радиаторы отопления. Самым востребованным и популярным типом коллекторов, являются устройства, распределяющие тепловые потоки к радиаторам.
Радиаторный распределительный узел обычно состоит из двух связанных друг с другом распределительных гребенок. Первая направляет жидкость к радиаторам, вторая возвращает к котлу. Такие коллекторы, как правило, не снабжают дополнительным оборудованием и приборами, в целях экономии.
По виду подсоединения коллекторы можно разделить на устройства с верхним, нижним, боковым или диагональным подключением. Чаще других используется нижний способ подключения. В этом случае удается скрыть контуры под декоративными деталями пола, и максимально использовать достоинства индивидуального отопления.
Если дом имеет несколько этажей, коллекторный узел для радиаторов устанавливается на каждом уровне. Местом установки может служить специальное технологическое углубление или щит, обеспечивающие свободный доступ к гребенке.
В идеале, все ветки подключения должны иметь одинаковую протяженность. Если выдержать единую длину контуров невозможно, то на каждый из них можно установить индивидуальный насос, поддерживающий циркуляцию теплоносителя. По такой схеме обычно оборудуются теплые водяные полы, каждая ветка которых оснащается не только собственным насосом, но и автоматикой.
Как выбрать распределительную гребенку для отопления
При выборе распределительного коллектора нужно четко знать исходные данные – один или несколько этажей в здании, будет ли использоваться гребенка только для одной группы приборов (например, радиаторов) или для нескольких (совместно с теплым полом), а также количество всех точек обогрева.
Таких образом, выбор необходимо строить, исходя из следующих параметров:
- количество точек присоединения;
- возможность подсоединения к коллектору дополнительных точек;
- допускаемое давление теплоносителя в системе;
- возможность подсоединения дополнительного оборудования;
- наличие или отсутствие отсечных кранов и расходомеров на каждой точке;
- материал изготовления распределительной гребенки;
- цена.
Лидерами на рынке коллекторов на сегодня являются такие фирмы как FAR, ASKON, VALTEC, WESER. Помимо самих гребенок, у каждого производителя можно выбрать весь перечень дополнительного присоединяемого оборудования.
