Устройство сливного бачка унитаза: как работает сливная конструкция и из чего она состоит?

Устройство и принцип действия мембранного клапана сливного бачка

Работа запорной арматуры условно делится на несколько этапов. Рассмотрим детальнее каждый из них:

Этап 1. Клапан открыт, вода набирается в бак.

Давление жидкости в трубе воздействует на мембрану, отодвигая ее в сторону, что позволяет начать процесс заполнения бачка. Цифрой 1 обозначено входящее отверстие в камеру предварительного заполнения. В последней также имеется отверстие пропускающее воду непосредственно в бачок. В механизме также присутствует мембрана (цифра 3) и поршень (4).

Этап 2. Подъем поплавка вследствие заполнения бака.

Выталкиваемый жидкостью поплавок всплывает, двигая шток с уплотнителем к входному отверстию, обозначенному цифрой 6. Последующее движение сдвигает мембрану с большим седлом. Это обеспечивает герметичность наполнительной камеры, прекращая тем самым набор воды.

Этап 3. Слив.

При нажатии кнопки слива, поплавок опускается, прекращая воздействовать на шток. Он раскрывает отверстие в поршне, ослабляя давление в наполнительной камере. Напор жидкости в трубе отодвигает мембрану с поршнем, запуская процедуру, описанную в первом этапе.

Принцип работы сифона

В основе работы сифона лежит принцип изменения атмосферного давления и давления воздуха в стояке и канализационной сети. Когда значение атмосферного давления будет выше этого же показателя воздуха в канализации и стояке, объем жидкости в гидрозатворе уменьшается, следовательно, ее часть попадает в стояк.

Возможна и противоположная ситуация. Традиционно вход сифона делают прямым, а выход может быть как прямым, так и наклонным. Стоит помнить, что когда сантехникой долго не пользуются, жидкость из гидрозатвора может испариться полностью или частично.

Особенности выбора

Чтобы с комфортом пользоваться унитазом, один из важных моментов – это иметь удобный слив, поэтому необходимо тщательно подходит к выбору моделей сантехники. Существуют факторы, которые заслуживают отдельного внимания.

Наливной клапан предполагает два варианта размещения:

• Снизу – расположение патрубка в дне водяного бака. В этом случае очень важна герметичность соединения. За нее несут ответственность две прокладки.
• Сбоку – патрубки и клапаны заводят в бак сквозь боковую стенку, отверстие располагается практически на верхней кромке стенки. Этот проход делают условно герметичным, так как максимальный уровень воды, как правило, его не достигает.

Регулировка количества сливаемой воды

Принцип работы унитаза позволяет самостоятельно корректировать поступление жидкости в бачок. Новая арматура всегда отрегулирована так, что вода в емкости располагается на максимальной отметке.

Чтобы изменить уровень жидкости в однокнопочном резервуаре производят следующие действия:

1. При помощи крана, находящегося до подающего шланга, перекрывают поступление жидкости в бачок. Если данный вентиль отсутствует, отключают холодную воду во всей квартире.
2. Нажимают на кнопку, чтобы слить содержимое прибора.
3. Выкручивают сливную пробку, взяв ободок за болт, удаляют его. Чтобы не поломать арматуру, крышку не следует поднимать до снятия пробки.
4. Далее поднимают крышку, чтобы посмотреть на уровень воды. Обычно он самый высокий. На трубке перелива имеются деления — с их помощью можно узнать уровень выпуска воды.
5. Ищут поплавок – он обычно соединен с лапкой для подачи жидкости.
6. Чтобы уменьшить ее поступление, на механизме клапана закручивают по часовой стрелке винт.

После завершения регулировки, проверяют уровень поднятия жидкости. Ее поверхность должна располагаться на расстоянии 3 сантиметров от трубки перелива. При правильной работе унитаза крышку помещают на место и закручивают кнопку.

Течет сливной бачок что делать?

По мере эксплуатации унитаза могут, при износе основных частей запорных механизмов, могут возникнуть различные течи, доставляющие неудобства.

Благодаря специальным техническим мерам производители унитазов исключили возможность переполнения унитазного бачка, чтобы предотвратить его протекание на пол. Практически все унитазы имеют специальные дренажные отверстия, куда попадает вода в том случае, если какой-то из элементов механизма наполнения выходит из строя. В этом случае унитаз, как бы, находится в постоянном режиме смыва, вода течет без остановки.

В случае, если течь сливного бачка незначительная, то основным неудобством будет только звук воды и следы подтеков внутри самого унитаза. В том случае, когда утечка значительная, возникают дополнительные траты на воду – расход воды становится значительным.

Ремонт унитазного бачка необходимо начать с диагностики, чтобы выяснить какой узел смывного механизма вызывает течь.

Запорный клапан бачка. Чаще всего запорный клапан бачка представляет собой пластиковый клапан с резиновой окантовкой, который закрывает горловину бачка и под давлением воды запирает течение воды. Чаще всего начинает подтекать именно сливная горловина бачка, и проблему нужно искать либо в прокладке горловины, либо в окантовке клапана.

Прежде чем производить замену запорного клапана или прокладки горловины, нужно проверить их на наличие грязи. Поскольку водопроводная вода не является полностью очищенной, внутренние части унитаза, все механизмы сливного бачка могут покрываться налетом ржавчины или грязи. Иногда достаточно просто протереть резиновую прокладку унитаза, либо окантовку сливного клапана, и он снова будет работать.

Другой причиной выхода из строя сливного клапана является разрушение резиновой его части в следствие физического износа. Тогда все резиновые части сливного отверстия и клапана бачка подлежат замене.

Запорный водопроводный клапан. Данный тип клапана также может выйти из строя при активной эксплуатации унитаза. На сегодняшний день есть несколько типов клапанов – прямого типа – когда механизм открытия и закрытия клапана напрямую связан с поплавком, либо обратного типа, когда открытие клапана происходит из-за снижения давления внутри блокирующей мембраны. Когда давление воды внутри блокирующей мембраны уменьшается, происходит открытие второй мембраны – впускной.

Именно в этом блоке чаще всего происходит износ резиновой мембраны, за счет чего клапан начинает либо протекать, либо перестает закрываться. Данный тип клапанов получил наибольшее распространение за счет высокой скорости наполнения унитазного бачка, однако ремонт его наиболее затруднителен. Чаще всего, подлежит замене либо резиновая мембрана, либо весь запорный механизм целиком.

Как работает

При нажатии большой кнопки сливается весь запас в бачке, 6–8 л, а во время малого режима расходуется в два раза меньше, 2-4 л.

Есть предположение, что экономный режим менее эффективен, но современные модели туалетов готовы опровергнуть это суждение. Дело в том, что производители используют систему закручивания потоков воды, в отличие от однорежимных моделей, когда кнопка слива просто сбрасывает запас воды.

«Стоп-режим»

При однократном нажатии вода высвобождается из бачка, а при последующем нажатии происходит блокирование, и вода прекращает сливаться.

Использовать эту систему просто, а итог может положительно сказаться на счете за воду. Установка таких моделей не отличается особой сложностью, поэтому переход на экономичную версию прост.

Классификация

Впускные механизмы можно разделить на группы по трем признакам:

• состав материала,
• место размещения,
• тип конструкции.

По материалу

• Латунь или бронза. Изделия из этих сплавов отличаются практичностью, долговечностью, надежностью и совершенно не поддаются коррозии. Но такие металлические клапаны имеют достаточно высокую стоимость.
• Пластик. Изделия из пластика очень популярны, так как наряду с продолжительным сроком службы довольно недорого стоят.

По месту размещения

• С нижней подводкой. Клапаны с данным подключением располагаются внизу бачка. При таком способе забор воды происходит совершенно бесшумно. Также нижнее расположение позволяет скрыть наливной шланг и освободить пространство туалетной комнаты от лишней фурнитуры.
• С боковой подводкой. Клапаны с данным подключением находятся, соответственно, с правой или левой стороны бачка. Такая конструкция является наиболее простой, что положительно сказывается на сроке ее службы.

Выбирать впускные агрегаты нужно в зависимости от конструкции бачка унитаза. Также при выборе необходимо придерживаться следующих правил:

• Комплектация товара должна включать в себя сам клапан, поплавок, уплотнительные кольца и фиксирующую гайку.
• Уплотнительные кольца должны быть эластичными, правильной формы и без дефектов.
• Пластиковый элемент не должен иметь видимых царапин и зазубрин.
• Движение поплавка должно происходить плавно, без резких скачков.

По типу конструкции

Когда-то клапаны были шаровыми, устройство имело вид шара, который использовался во всех бачках. Современное приспособление называется впускным, так как не имеет никакого сходства с конструкцией шаровых механизмов, а используется вместе с поплавком. Существует несколько видов поплавковых устройств для бачка унитаза:

Разновидности сливных бачков

Сливные приборы могут иметь определенные отличия и в конструкции, и в принципах работы, и во внешнем виде – дабы разобраться в них, рассмотрим основные критерии классификации бачков.

Критерий №1: тип спускового механизма. Различают два типа спусков:

• Кнопочный – наиболее современное и надежное решение. Применяется практически во всех закрытых сливных бачках новой модификации. Кнопка может располагаться или на крышке, или сбоку сливного прибора.
• Подвесной – цепочка или рычаг. Используется преимущественно в подвесных сливных бачках. Спусковой механизм, как правило, располагается сбоку корпуса прибора.

Кнопочный спусковой механизм

Критерий №2: место размещения. Чаще всего бачок устанавливается слитно с унитазом – такие традиционные модели привлекательны тем, что освобождают от необходимости подводить специальную выпускную трубу от емкости бачка до чаши унитаза. Второй вариант – настенный подвесной бачок – более сложный в исполнении: нужно надежно закрепить прибор на рабочей поверхности и провести дополнительные входящие и выходящие трубы. Но зато подвесной бачок выигрывает в плане эстетики – его можно замаскировать под настенную нишу.

Критерий №3: материал. Современные сливные бачки изготавливаются преимущественно в двух вариациях: фаянсовые – приборы самых разнообразных форм и цветов, получившие популярность за счет выгодного сочетания сравнительно доступной цены и высокого качества; пластиковые – дешевые модели, которые чаще всего встраиваются в стены, что защищает их от внешних воздействий.

Как видите, привычный для всех сливной бачок на деле оказывается не таким уж и простым прибором. Перед вами основные элементы оборудования, принципы его функционирования и отличительные особенности разных моделей – эти сведения помогут вам и при выборе бачка, и при диагностике его неисправностей, так что не пренебрегайте ими, если хотите, чтобы вашему бытовому комфорту ничего не угрожало.

Типы клапанов с поплавком

Клапаны с поплавком служат для впуска и выпуска воды. Они имеют свои разновидности, такие как:

• Кройдон-клапан;
• Клапан с поршнем;
• Клапан с мембраной.

Первый имеет оболочку, ось рычага на поплавке, седло и поршень. Рычаг двигает поршень перпендикулярно. Обычно подобными клапанами оснащены старые сливные баки, которые уже мало где используются.

Устройство впускного клапана сливного бачка поршневого типа имеет рычаговую ось. Она закреплена в раздвоенном шплинте. Когда рычаг двигается в горизонтальном направлении, он приводит в движение поршень, который время от времени касается седла, что способствует регулировке подачи воды в бачок.

Поршень имеет на конце уплотнение. Когда он соприкасается с седлом, то уплотнение перекрывает поток воды. Этот тип клапана достаточно широко распространен.

Третий тип клапана имеет в своей конструкции вместо прокладки мембрану. Она может быть изготовлена из силикона или резины. Во время движения поршня смещается и мембрана. Таким образом, она может в нужный момент перекрывать входящий поток воды. Такой тип клапана – наиболее новый и современный. Им оборудованы все последние модели сливных баков. Поэтому далее мы будем рассматривать его механизм и конструкцию более подробно.

Устройство сливного механизма бачка + схема

Рассмотрим несколько типовых схем механизма слива воды, начнем с самой простой – поплавочной, ее основные компоненты представлены ниже.

Поплавочный сливной механизм

Обозначения:

• А – переливная трубка, ее основная задача не допустить наполнение водой выше заданного уровня, когда механизм запорного клапана выходит из строя.
• В – поплавок, сделанный из материала с положительной плавучестью или наполненный воздухом.
• С – клапан регулирующий подачу воды при помощи шкива с поплавком, когда последний поднимается до определенного уровня, механизм запирается.
• D – ручка, приводящая в движение механизм слива.
• Е – шкив-тяга.
• F – сливной клапан, он вытягивается шкивом-тягой  при повороте ручки, и вода поступает в раковину унитаза.

Несмотря на простоту приведенного выше механизма, его надежность оставляет желать лучшего. Характерные поломки: нарушение герметичности поплавка и загрязнение запорного клапана. И в первом и во втором случае в раковину унитаза начинает постоянно поступать вода, что приводит к ее чрезмерному расходу.

Современный механизм слива воды состоит из запорной и сливной арматуры, последняя в целях экономии воды может быть двух уровневой, то есть позволяет полностью опустошать смывной бак или только его половину.

Запорная арматура бывает с нижней и боковой подводкой воды, ее внешний вид и основные узлы показаны ниже.

Запорная арматура с боковой (1) и нижней (2) подводкой

Обозначения:

• А – пластиковый поплавок;
• B – клапан, запирающий подачу;
• С – ввод.

Внешний вид и основные элементы сливной арматуры (на рисунке представлена одноуровневая модификация).

Сливная одноуровневая арматура

Обозначения:

• А – кнопка, приводящая в действие механизм системы слива воды.
• В – стойка со шкалой для регулировки высоты трубки перелива.
• С – седло арматуры (имеет коническую форму для обеспечения дополнительной герметичности).
• D – запорный механизм с силиконовой мембраной.
• Е — резиновая прокладка, устанавливаемая между седлом арматуры и корпусом бака, имеет несколько уплотнительных ребер для минимизации вероятности протечки.

Виды бачков по способу их установки

По способу установки сливные бачки для унитаза можно разделить на:

• навесные;
• скрытые;
• угловые;
• моноблоки.

Начать, пожалуй, следует с наиболее распространённого варианта – моноблока.

Моноблок: что это такое и как устанавливается подобный бачок

Такая конструкция представляет собой единое целое с унитазом. Популярность этого вида обусловлена простотой монтажа. Необходимо лишь закрепить унитаз к полу при помощи анкерных болтов, подключить подачу воды и канализационный слив. Даже не имея опыта подобных работ, любой домашний мастер выполнит эту процедуру в течение получаса.

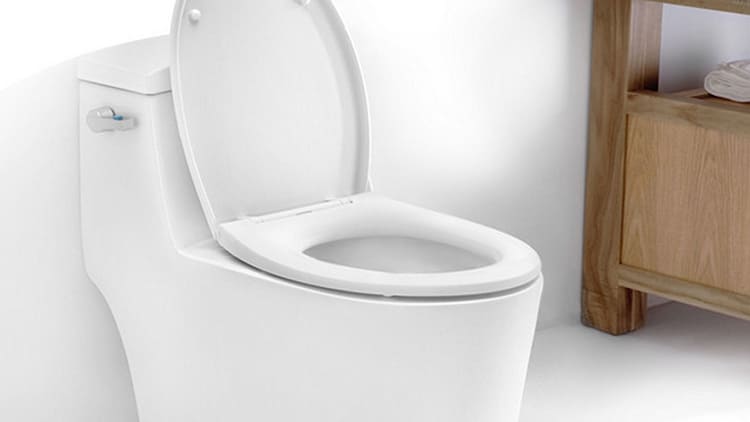

Обычный моноблок – унитаз и бачок составляют единое целоеФОТО: shower5.ru

Навесные бачки и их особенности

Такие сливные бачки часто устанавливаются в санузлах ещё на стадии строительства. Они располагаются отдельно от унитаза или непосредственно на нём. Существует три разновидности подобных элементов:

1. С высоким расположением – бачок крепится на стене на значительном расстоянии от пола и соединяется с унитазом сливной трубой. Такой вариант подойдёт не всегда. Очень часто по причине высокого расположения бачка напор при смыве слишком силён, что может понравиться не всем.
2. С низким расположением – сливной бачок немного приподнят над унитазом. Такая конструкция более удобна, нежели предыдущая – напор воды при смывании не столь велик.
3. Компакт – самая распространённая конструкция, по внешнему виду напоминающая моноблок. Разница заключается лишь в том, что сливной бачок и унитаз соединены при помощи болтов, не составляя единое целое.

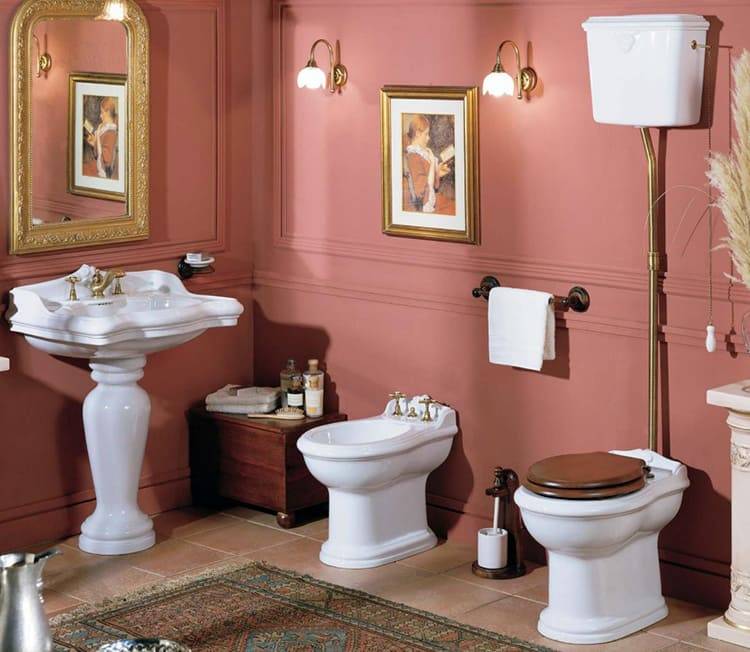

Неплохой пример навесного бачка для унитаза с высоким расположениемФОТО: aquagroup.ru

Скрытый сливной бачок и нюансы его установки

Что такое скрытый бачок понятно уже из названия вида. Обычно монтируется в нише, либо для него собирается отдельный короб. Снаружи остаётся лишь кнопка для смывания, а унитаз, как будто, закреплён на стене.

Простейший вариант расположения скрытого сливного бачкаФОТО: promo-geberit.ru

Угловая конструкция: чем она отличается

Угловой сливной бачок для унитаза отличается от остальных видов своей формой. Он предназначен для устройств, которые установлены не перпендикулярно стене, а диагонально, что позволяет сэкономить полезную площадь санузла. Угловой бачок имеет трапециевидную, а иногда и треугольную форму.

Угловое расположение бачка помогает сэкономить полезное пространствоФОТО: interiordepo.ru

Внутреннее устройство

Сливной бачок унитаза состоит из двух несложных систем: набора воды и ее слива. Чтобы устранять возможные неполадки, необходимо понять, как все устроено и работает. Сначала рассмотрим из каких частей состоит бачок для унитаза старого образца. Их система более понятна и наглядна, а работа более современных устройств будет понятна по аналогии.

Внутренняя арматура бачка такого типа очень проста. Система подачи воды — это впускной клапан с поплавковым механизмом. Система слива — рычаг и груша со спускным клапаном внутри. Есть еще переливная трубка — по ней уходят излишки воды из бачка, минуя сливное отверстие.

Основное в этой конструкции — корректная работа системы подачи воды. Более подробная схема ее устройства — на рисунке ниже. Впускной клапан соединен с поплавком при помощи изогнутого рычага. Этот рычаг давит на поршень, который открывает/закрывает подачу воды.

При заполнении бачка поплавок находится в нижнем положении. Его рычаг не давит на поршень и он отжимается давлением воды, открывая выход в патрубок. Вода постепенно набирается. По мере подъема уровня воды поднимается вверх поплавок. Постепенно он поджимает поршень, перекрывая подачу воды.

Система проста и эффективна, уровень заполнения бачка можно изменить выгнув немного рычаг. Недостаток этой системы — ощутимый шум при заполнении.

Теперь рассмотрим как работает слив воды в бачке. В варианте, представленном на рисунке выше, сливное отверстие перекрыто грушей спускного клапана. К груше привязана цепочка, которая соединена с рычагом слива. Нажимаем на рычаг, приподнимаем грушу, вода сливается в отверстие. При понижении уровня, поплавок опускается вниз, открывая подаче воды. Вот так работает сливной бачок этого типа.

Современные модели с рычажным сливом

Меньше шумят при заполнении бачки для унитазов с нижней подводкой воды. Это — более современная версия устройства, описанного выше. Тут кран/впускной клапан спрятан внутри бачка — в трубке (на фото — серая трубка, к которой подсоединен поплавок).

Механизм работы такой же — поплавок опущен — клапан открыт, вода поступает. Бачок наполнился, поплавок поднялся, клапан перекрыл воду. Система слива осталась в этой версии почти без изменений. Тот же клапан, который поднимается при нажатии на рычаг. Почти не изменилась и система перелива воды. Это тоже трубка, но выведена она в тот же слив.

Наглядно работу сливного бачка такой системы можете увидеть в видео.

С кнопкой

Модели бачков для унитаза с кнопкой имеют похожую арматуру впуска воды (есть с боковой подачей воды, есть с нижней). Сливная арматура у них другого типа.

Представленная на фото система встречается чаще всего в унитазах отечественного производства. Она недорога и надежна. Устройство импортных агрегатов другое. У них в основном нижняя подача воды и другое сливное-переливное устройство (на фото ниже).

Такие системы есть разные:

• с одной кнопкой
  • вода сливается пока кнопка нажата;
  • слив начинается при нажатии, прекращается при повторном нажатии;
• с двумя кнопками, выпускающими разное количество воды.

Механизм работы тут немного другой, хотя принцип остается тот же. В данной арматуре при нажатии на кнопку поднимается стакан, блокирующий слив. Стойка остается неподвижной. Если коротко, то это все отличие. Регулировка слива происходит при помощи поворотной гайки или специального рычага.

Как установить сливной бачок

На первый взгляд, установка сливного бачка, дело довольно простое. Однако не следует забывать об определенных особенностях при монтаже. Когда вы приобрели новую модель унитаза, обязательно проверьте наличие всех запчастей и почитайте инструкцию по установке, которую предлагают сами производители. Соберите все прилагаемые запчасти в единое целое.

Следующий этап – монтаж сливного бачка, способ которого непосредственно зависит от выбранной модели и способа крепления. Далее подсоедините сливной бачок к трубе с водой, а также к канализационной трубе, не забывайте тщательно заделать все стыки, во избежание проблемы протекания воды.

Отрегулируйте уровень, до которого будет происходить наполнение воды при помощи поплавка. Способ регулировки зависит от приобретенной модели вашего резервуара, обратитесь за помощью к инструкции. Проверьте работу бачка и в случае необходимости устраните все возможные дефекты или неполадки.

Регулировка арматуры в сливных бачках

Вначале разберем, как настроить объем воды в системе смыва с одной кнопкой.

1. Сначала перекрываем подачу воды краном.
2. Спускаем жидкость из емкости.
3. Изымаем из посадочного места кнопку, для чего ее просто выкручиваем как болт.
4. Снимаем крышку сливного резервуара.
5. Регулируем поплавок, который находится справа в бачке. Он сопряжен с небольшой лапкой, которая меняет подачу жидкости. На этом мембранном клапане находится винт, регулирующий положение рейки для изменения уровня жидкости. Если этот болт открутить, то повысится уровень воды в баке и, наоборот, в случае закручивания регулировочного винта на несколько оборотов – воды в бачке будет накапливаться меньше.
6. После настройки нужно не забыть подтянуть гайку крепления. А также регулировку можно производить посредством пластиковой гайки, смонтированной на некоторых моделях сливных бачков. Оптимальным и экономичным вариантом будет считаться настройка механизма, когда жидкость не будет доходить до переливного отверстия на 2-3 см.

После регулировки нужно проверить уровень наполнения бачка, для чего открыть воду и дождаться, пока не прекратится ее подача за счет клапана, при этом не допуская перелива воды.

Убедившись в правильности регулировки, поставить крышку на место и установить обратно кнопку, закрутив ее от руки.

Регулировка двухуровневого слива

Такие системы нуждаются в настройке максимального и минимального объема воды для необходимого слива.

• выкручиваем кнопку для сброса жидкости (вывинчивается за ободок кнопки);
• снимаем крышку с бачка;
• для подачи нужного количества воды в устройстве поплавка нужно открутить или закрутить винт, и переместить его вверх или вниз по отношению к трубе перелива — соответственно, уровень воды в бачке будет больше или меньше.

Регулировка полного сброса воды достигается за счет заслонки: чтобы увеличить объем воды в баке, заслонку нужно опустить, и наоборот, для того чтобы понизить уровень жидкости – заслонку нужно поднять. Таким образом, повышается или понижается разовый сброс воды в унитаз.

Регулировка старых моделей

В итоге стоит сказать о настройке традиционных механизмов с подачей воды сбоку бачка. Конструкция сливного резервуара старого типа предусматривает только регулировку запорного клапана. Его работа напрямую зависит от места расположения поплавка, который приподнимают либо опускают.

Этой цели легко достичь посредством подгибания в нужное положение латунной или стальной тяги. Если же коромысло пластмассовое, то уровень воды в бачке унитаза регулируется за счет передвижения поплавка по направляющей тяги, тем самым изменяя геометрию рычага.

Настройка перелива в изделиях старого образца не была предусмотрена и при возникновении такой проблемы, нужно было менять весь механизм, но это случалось очень редко.

Стоит отдать должное таким сливным бачкам – они отличались большой надежностью, ведь некоторые изделия служили по полувеку.
