Как устроен смеситель для ванной, схемы и чертежи

Выбираем смеситель для душевой кабины по числу режимов

Приборы этого вида могут иметь несколько выходов для подключения различных распылителей воды. Их число у разных моделей варьируется от 1-го до 7-ми. Наиболее востребованными являются смесители следующих типов:

На 2 положения

К одному выходу такого смесителя подключается верхняя душевая лейка, ко второму — мобильная, которую используют, удерживая в руке. Сегодня такой прибор является стандартным для недорогих душевых кабин.

Смеситель однорежимный

На 3 положения

Два вывода применяются, как было только что описано, а к третьему подключаются боковые распылители. Они используются для массажа тела, в частности, поясничного отдела спины.

На 4 положения

К этому смесителю кроме всех перечисленных подключаются распылители, осуществляющие массаж стоп.

Перед покупкой смесителя с большим числом выходов следует тщательно подумать. Дело в том, что каждый дополнительный распылитель приводит к существенному удорожанию изделия, между тем, далеко не все они на практике оказываются востребованными. Часто можно слышать или читать рассказы о том, как пользователи раскошелились на прибор с 5-ю или более режимами, а пользуются максимум тремя.

Смеситель на 4 положения

Составляющие прибора

Чтобы поподробнее разобраться в его конструкции, обратимся к еще сохранившимся у многих смесителям советского образца, которые выпускались для совмещенных санузлов. Они состоят из таких основных частей, как:

• корпус-камера, в котором происходит смешивание горячих и холодных струй воды;
• золотниковый переключатель;
• эксцентрики;
• носик с сеткой (или без нее);
• декоративные фланцы – они закрывают место присоединения водопроводных труб к смесителю;
• резиновые прокладки для разных частей прибора,
• вентильные головки-запоры;
• ручки.

Такие агрегаты присоединяются к водопроводу через стальные уголки, если трубы проводились в стене. Расстояние между ними выбирается в 148-152 миллиметра. Для точной установки прибора в горизонтальной плоскости применяются эксцентрики. Они отличаются от современных моделей. При установке раньше использовалась льняная пакля. Прежде чем закручивать в уголок (муфту) эксцентрик, сначала надо надеть накидную гайку, а затем декоративный фланец. Полностью разобранный смеситель этого типа состоит приблизительно из двадцати частей.

Схема работы смесителя для ванной.

Вентили-запоры вкручиваются в основной корпус прибора и должны очень плотно подходить к седлам аппарата. В них установлены прокладки. Сами краны закрыты рукоятками, которые надеты на их вращающиеся штоки. Эти элементы закреплены винтами, которые закрыты пластиковыми заглушками красного и синего цвета (соответственно, горячая и холодная вода)

Носик смесителя герметизируется с помощью резиновой и пластмассовой прокладок. Для его закрепления на корпусе предусмотрена фиксирующая гайка. Переключатель «душ – излив» состоит из нескольких элементов, главный из которых – золотник. Для того чтобы он плотно перекрывал ход струям воды, на нем сверху и снизу установлены резиновые прокладки, фиксированные с помощью винтов.

Для обеспечения движения золотника вверх и вниз в данной конструкции применен кривошип. На штоке этой детали есть бороздки для резиновых колец, но для обеспечения герметизации можно использовать и льняной шнур. Сам кривошип нужно хорошо смазать. На нем установлена ручка переключателя. Для его фиксирования применяется специальный винт.

На корпусе есть переходник для крепления шланга от душа, который закрепляется с помощью переходной гайки с резиновой прокладкой.

Виды: особенности конструкции

В каждой современной ванной комнате обязательно есть смеситель. Замена приема ванны бодрящим душем существенно экономит расход воды. Иногда смеситель выходит из строя, тогда требуется ремонт или приобретение новых узлов.

Смеситель – это одно из основных устройств в ванной комнате, он есть и в ванной, и в душевой кабине, и в раковине, если она установлена отдельно. С помощью этого узла можно регулировать как напор воды, так и ее температуру.

Смеситель бывают следующих типов:

• вентильный;
• однорычажный.

Регулировка воды посредством второго типа заключается в том, что рычаг поднимается по направлению вверх и поворачивается в сторону. Внутри такой конструкции расположен большой шар, обладающий специальными прорезями и контактирующий с рычагом.

Через такие прорези поступает вода с разными температурами и смешивается. Напор воды регулируется изменением угла поворота рычага.

У модели с керамическим картриджем две пластины, которые контактируют одна с другой. Пластины смещаются относительно друг друга, когда рычаг меняет местоположение. Благодаря этому холодная и горячая вода могут смешиваться.

Буксовый кран надежно защищен уплотнителями, которые могут быть:

• керамическими;
• резиновыми.

Узлы вентильной головки можно менять. Буксовый кран в свою очередь может состоять:

• из тройников;
• из патрубков.

Тройник соединяет несколько труб, второй тип подключается с помощью особой разводки.

Рычажный смеситель пользуется большой популярностью, его основные достоинства:

• простота в эксплуатации;
• надежность;
• выглядит эстетически привлекательно;
• удобство монтажа.

Какой смеситель выбрать газовая колонка

Бытует мнение, что не все устройства, предназначенные для смешивания воды разных температур в водопроводной сети можно устанавливать в домах или квартирах, оборудованных газовой колонкой. Но изучив множество информации, можно сделать вывод, что это не отвечает действительности. Есть домовладельцы, которые пишут, что пользуются однорычажковым прибором на протяжении десятка лет и никаких побочных эффектов на работу газовой колонки он не оказывает.

Да и сами производители колонок не пишут, что использование картриджных устройств может негативно сказаться на работе газового оборудования. Современные газовые нагреватели самостоятельно регулируют поступление газа в прибор в зависимости от скорости поступления воды в проточную систему. При очень большом напоре пламя горелки может совсем затухнуть, и это предохраняет теплообменник от перегревания и образования слоя накипи, которая образуется при температуре воды выше 65–70 градусов.

Но для тех, кто сомневается, рекомендуется выбирать двухвентильные смесители с резиновыми прокладками. Недостаток таких устройств в том, что прокладки и резьба латунной части винта быстро изнашиваются, в результате приходится менять весь блок, а это бывает сложно.

Керамические картриджи не рекомендуются к использованию совместно с газовой колонкой, но и не запрещаются. Нужно лишь смотреть каков угол открытия образуется при повороте рычага крана. Есть изделия, которые могут поворачиваться на 90 или 180 градусов, соответственно и поток воды будет различный. Когда угол поворота равен 90 градусам, открывается одно отверстие большого диаметра, через которое поступает большая струя воды. В результате резкого открытия возможен гидроудар, при котором есть риск повреждения колонки. Поворачивая же кран на 180 градусов, открываются два отверстия разного диаметра, и вода сначала проходит через маленькое, а после через большое.

Лучшим устройством считается прибор с шаровым механизмом смешивания воды. Ввиду его конструкции вода подается плавно без резких рывков. Однако, и у него есть свой недостаток. Из-за того что шаровая конструкция имеет большие отверстия, есть риск попадания различных мелких частиц, присутствующих в воде. Поэтому рекомендуют ставить комплексные устройства водосбережения. Они и напор воды гасят и экономят водный ресурс.

Другие виды

Использование термостата в конструкции позволяет получить нужную температуру струи воды и поддерживать ее постоянно. Но смесители такого рода стоят дороже, чем обычные варианты. Датчики термостата – слабая часть этих аппаратов. Заменить вышедший из строя этот элемент самому довольно сложно: обычно он установлен во внутренней части конструкции, и поэтому придется разбирать смеситель полностью.

Использование электроники, инфракрасного излучения или ультразвуковых датчиков позволяет экономить воду, так как запоры на смесителе срабатывают и пропускают струю воды только в том случае, если человек подставил руки под носик прибора. Но такие аппараты еще не получили достаточного распространения из-за дороговизны. В основном их используют в фешенебельных отелях и гостиницах. При выходе из строя подобного устройства понадобится высококвалифицированный специалист-сантехник, который знаком с электроникой.

Если нужна замена смесителя в ванной, то для демонтажа старого и установки нового агрегата нужны следующие инструменты и материалы:

• разводной и гаечный ключи;
• фигурная и простая отвертки;
• плоскогубцы;
• тефлоновая лента или пакля.

Знать устройство смесителя нужно для того, чтобы при его эксплуатации вовремя менять сносившиеся резиновые прокладки и вышедшие из строя запорные вентили (если используется стандартный прибор с одним или двумя вентилями). Если испортился рычажный вариант, то может быть нужна замена картриджа. Для этого очищают посадочное место от известковых частиц (налета) и устанавливают новый.

Заключительные операции

• Трубы, проложенные по поверхности, следует крепить к стене с помощью скобы либо хомута для предотвращения подвижности трубопроводов при открывании и закрывании регулирующих штурвалов или рычагов смесителя. На стену фиксирующая скоба закрепляется двумя анкерами с декоративными колпачками.
• После окончания установки смесителя следует проверить герметичность всех стыков и резьбовых соединений рабочим давлением трубопроводов. Для этого при закрытом положении регулирующих компонентов смесителя открываются вентили трубопроводов. Качественно собранные соединения не должны пропускать даже малейшего количества воды.
• Проверить необходимо и надежность работы самого смесителя. Делается это многократным циклом открывания и закрывания потока. В закрытом положении из соска не должна капать вода. Наличие капель или струи воды говорит о нарушении целостности уплотняющих элементов в гран-буксах вентилей, изношенности керамических запирающих элементов. Резиновые прокладки можно обновить, а керамические гран-буксы и картриджи не поддаются ремонту и подлежат замене.

Как установить смеситель в ванной, если межцентровое расстояние подводящих труб не соответствует размерам корпуса прибора? Особенно остро такой вопрос возникает при скрытой укладке трубопроводов. Решить такую проблему просто: нужно устанавливать эксцентрики с большим смещением.

Установка смесителя в ванной своими руками, как видно, не представляет большой сложности. Все, что для этого требуется, – аккуратность, внимательность и тщательная подготовка.

Устройство

Многих домовладельцев интересует, как устроен смеситель для ванной с душем, чем он отличается от обычных, и что позволяет ему перенаправлять поток воды из крана в душевую лейку или наоборот. На самом деле конструкция этих многофункциональных моделей не сильно отличается от приборов для раковин. Однако, можно выделить ряд их характерных особенностей:

• Переключатель. Комбинированный смеситель для ванны с душем обязательно имеет кнопку или рычаг, с помощью которого вода перенаправляется из крана на душевую лейку. Этот процесс осуществляется благодаря золотниковому элементу.

• Короткий излив. Как правило, модели смесителей для ванны имеют укороченный излив, ведь он нужен только для наполнения емкости для мытья.

• Наличие отверстия для установки душевого шланга. У моделей совместного типа помимо крана, из которого льется вода для наполнения ванны, присутствует шланг с душевой лейкой. Шланг в зависимости от модели фиксируется в держателе на стене или лежит на смесителе.

Донный клапан перекрывает слив, если смешивание воды происходит не в смесителе, а прямо в емкости для мытья. Эта схема установки популярна в европейских странах, в которых горячая и холодная вода подаются отдельно, она позволяет сокращать объём стоков.

https://youtube.com/watch?v=wrc5wTxDC2A

Виды смесителей для душа

Ванна – несомненно комфортный сантехнический прибор, который обеспечивает максимальную релаксацию при мытье, однако, современный темп жизни требует более быстрых решений. Душевая кабина или душ стали реально альтернативой, которая используется, если ванная комната имеет небольшой размер. Не смотря на большое количество общих черт у смесителей для душа, их конструкция может существенно отличаться в зависимости от вида. Различают следующие модели смесителей для душа по типу механизмов переключения:

1. Двухвентильные. Смесители такого типа легко отличить по внешнему виду, в них регулирования мощности и температуры струи происходит с помощью двух «барашков» или вентилей. Внутри они имеют камеру небольшого, в которой происходит смешивание воды при помощи крана-буксы. Это традиционная модель смесителя, которая отличается высокой надежностью, но сделать с помощью нее точную настройку температуры воды довольно сложно.

2. Однорычажные. Более современные модели относятся к однорычажному типу, сантехники их часто называют «однорукими бандитами». Они имеют только один регулирующий рычаг, который перемещается в двух направлениях. Перемещение джойстика по вертикали регулирует мощность потока, а по горизонтали – изменяет температуру воды. Смешивание в таких моделях происходит благодаря шаровому механизму или керамическому картриджу, расположенным внутри прибора.

Виды

При выборе подходящего смесителя в первую очередь стоит определиться с видом оборудования. Разные варианты сантехники отличаются конструкцией, способом подачи и остановки напора воды.

Двухвентильные

В конструкции двухвентильного смесителя присутствует кран-букса, благодаря которому происходит регулировка напора и температуры подаваемой жидкости. Внутри оборудования находится небольшая камера, необходимая для смешивания горячей и холодной воды. Через носик крана выходит смешанная вода, а встроенный сетчатый фильтр предотвращает разбрызгивание жидкости. К основным характеристикам двухвентильной разновидности относятся следующие:

1. Для монтажа оборудования к водопроводным трубам используются специальные крепежи — эксцентрики.
2. Промежуток между подводными трубками должен варьироваться в пределах 14,8-15,2 см.
3. Основными компонентами конструкции являются вмонтированные в корпус вентили. Над ними винтами зафиксированы ручки, которые могут отличаться формой и дизайном.

Однорычажные

Характерной особенностью однорычажных смесителей является наличие только одной ручки, которая используется для контроля напора жидкости и изменения температуры.

Однорычажное оборудование снабжается керамическим либо шаровым картриджем. Керамические картриджи выполнены из двух пластин с покрытием из металлокерамики. В шаровых картриджах регулирующая головка выполнена в форме шара.

Каскадные

Внутренний механизм каскадных смесителей стандартный. Основным отличием является форма и ширина излива, которая создает визуальный эффект водопада. Каскадный смеситель увеличивать объем одновременно вытекаемой жидкости, что позволяет быстро набрать ванну.

Термостатические

Смесители со встроенным термостатом созданы по современным технологиям. Удобное в использовании оборудование обладает рядом преимуществ, в частности:

• для контроля температуры и степени водного напора не требуется вращать вентили;
• имеется функция установления определенной температуры независимо от центрального водоснабжения;
• система безопасности исключает риск случайно обжечься горячей водой.

Главным компонентом термостатической конструкции является смешивающий элемент, который управляется патроном, содержащим пластины из биметаллической основы и воска. Патрон постоянно контролирует температуру воды и поддерживает ее в заданных пределах.

Бесконтактные

Сенсорные модели не требуют прямого контакта для подачи воды. Чаще всего данный вид смесителей устанавливается в общественных местах с большой проходимостью людей. В оборудование встроен специальный датчик, который при помощи инфракрасных лучей реагирует на движение либо тепловое воздействие. Устройство срабатывает при поднесении рук в рабочую область датчика.

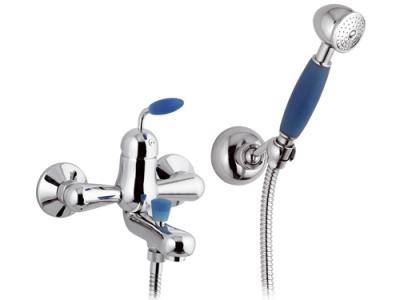

Комбинированные

В ванной комнате часто используются однорычажные либо двухвентильные смесители, к которым дополнительно подключается душ. Для ванной и умывальника лучше использовать разные смесители. Подходящим вариантом является однорычажная конструкция с коротким гусаком для быстрого набора воды и с возможностью переключения на душ. Дополнить сантехнику можно шлангами для фиксации душевой лейки на стене.

По методу креплению

В зависимости от размещения смесителя выделяют несколько разновидностей. Делая выбор по методу крепления, нужно учитывать расположение ванны, душа, умывальника и водопроводных труб.

Настенные

Настенный смеситель помещается вглубь стены, благодаря чему выглядит компактным и аккуратным. Данная разновидность оптимально подходит для небольшого помещения, поскольку дает возможность сэкономить пространство. Использовать настенные устройства можно для душа, ванны, умывальника, мойки и биде.

Напольные

Особенностью напольной разновидности является скрытый монтаж, за счет чего все трубы и соединения маскируются. Устройство представляет собой вытянутую металлическую трубку с краником на верхней части.

Врезные

Врезной кран для ванны имеет спрятанную душевую гарнитуру, а на поверхности остается только лейка. При необходимости использовать душ потребуется потянуть за лейку и извлечь шланг.

Встраиваемые в стену

Преимуществом встраиваемых смесителей является скрытие всех инженерных коммуникаций в стене. Конструкция представляет собой вентили и душевую лейку, которые выходят из стенки.

Схемы строения разных типов конструкций

Как уже стало понятно, от знания устройства обслуживающего агрегата зависит его бесперебойное функционирование и качественный ремонт в случае поломки. Поэтому о каждом из существующих типов конструкций поподробней.

Как устроены однорычажные модели

Приобретая такую модель, стоит знать некоторые особенности её строения.

Напор воды из труб по изливу поступает благодаря движениям рычага, расположенного над гусаком.

Поднятием его вверх вода начинает поступать, движениями из стороны в сторону регулируется температура.

Эти действия происходят благодаря механизму, называемому картриджем.

Различают два их вида:

1. керамический;
2. шаровый.

Внимание! Первый вид картриджа не подлежит ремонту и в случае поломки меняется целиком. А также система имеет переключатель режимов ванна-душ и непосредственно душевой комплект — шланг и лейку

Из чего состоит двухвентильный прибор

Конструкция этого типа представляет собой классическую модель с двумя вентилями по бокам и изливом в центре. Движимые механизмы вентилей находятся внутри и называются кран-буксами. Такие агрегаты для душа тоже имеют рычажок переключения режимов и душевые принадлежности, включающие в себя лейку и гибкий шланг.

Важно! В комплекте к обоим типам, и двухвентильному, и однорычажному, можно найти дополнительные аксессуары для установки

Термостатическая установка в ванной с душем

Виды:

• механические;
• электронные.

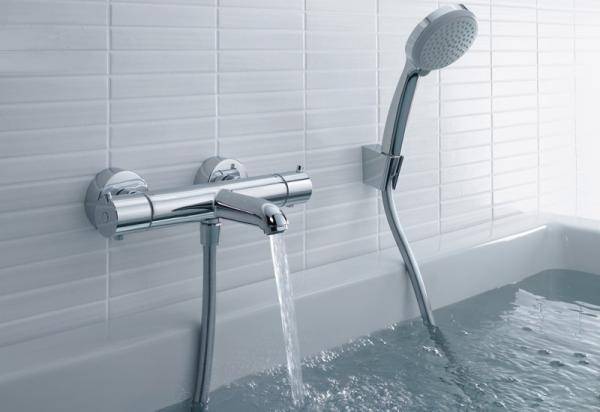

Фото 2. Термостатный смеситель Hansgrohe Ecostat 13201000 с душем, установленный на стене ванной комнаты.

Состоит такой агрегат из корпуса и двух регуляторов, один предназначен для настройки напора воды, второй — температуры. Внутри корпуса расположен термочувствительный патрон, а также датчик изменения температуры воды. На механических моделях расположены рукояти для регулировки, на электронных — панели управления.

Как выбрать смеситель для ванной с душем

Данный тип сантехнических приборов является наиболее распространенным и востребованным в нашей стране. Это можно объяснить высоким качеством, надежностью, эргономичностью и удобством в использовании.

Последний критерий является не менее важным, чем долговечность и функциональность. В сравнении с подобными аналогами все виды смесителей для ванной с душем наиболее удобны, поскольку они выполняют не только наполнение ванны с водой необходимой температуры, но и создание комфортных условий для принятия душа.

Чтобы сделать правильный выбор смесителя для ванной и не сожалеть о выборе, стоит прежде всего решить, с какой целью и где он будет использоваться. Решите, какой по функциям вам необходим, чтобы сузить область поиска и сэкономить время, затраченное на это

И, уже зайдя в торговую точку, обратите внимание на качество сборки и материал, из которого он сделан

Зачастую большинство фирм при изготовлении применяют прочный пластик, либо латунь. Лучший смеситель для ванной — это кран, выполненный из латуни.

Также часто производители делают смесители из смешанных материалов, что дает возможность приобрести по сравнительно небольшой цене с привлекательной на вид моделью. Если же вы сделали хороший ремонт в ванной комнате и поставили дорогостоящую сантехнику, то стоит выбрать и соответствующий по качеству и цене смеситель, чтобы они сочетались друг с другом.

При подборе смесителя для кухни имеет значение не только его модель и материал, из которого он сделан

Очень важно обратить внимание на производителя, так как на рынке встречается очень много плохой продукции

Выбирая данный тип смесителя, нужно проверить работоспособность системы, для этого достаточно в магазине провернуть вентиль, что позволит убедиться в наличии кран-буксы. Также рекомендуется протестировать работоспособность переключателя режимов работы

Важно подобрать оптимальную длину душевого шланга и вариант крепления ручки.

Кроме технических особенностей и характеристик, немаловажным критерием выбора является дизайн устройства, который позволяет вписаться в общий стиль интерьера. Отлично, если внешний вид излива и составляющих элементов будет соответствовать общей идеи помещения.

При выборе особое внимание нужно уделить качеству материалов, из которых изготовлен смеситель. Современные латунные и медные краны с дополнительным защитным покрытием смогут прослужить не один год и сохранить свой изначальный вид

Важно!

Более того, лучше покупать сантехническое оборудование в узкоспециализированных магазинах, которые смогут предоставить гарантию и помогут с установкой и дальнейшем обслуживанием.

Какому материалу отдать предпочтение

При обустройстве ванной комнаты уделять тщательное внимание нужно не только дизайну, принципу работы и способу крепления. При приобретении смесителя уточните материал, из которого он сделан

Чтобы эксплуатировать приобретенный смеситель достаточно долгий период, лучше всего выбирать конструкции из стали либо латуни. Внешнее покрытие бывает из нержавеющей стали, хрома, эмали, применяются разнообразные напыления.

Эмалированное покрытие придают поверхности изделия матовую или зернистую фактуру. При таком покрытии на поверхности не остаются следы от капель воды и пальцев. Хромированное покрытие делает смеситель более прочным и гигиеничным. Оба вида напыления отличаются красотой и неприхотливы в уходе.

Какой кран выбрать, чтобы в последующем не было сожалений о покупке, решено. Но существует еще один параметр, который нужно учитывать во время покупки сантехники.

Потребителям со средним достатком вариантов в вопросе цена-качество будет однорычажный смеситель, где система переключения душ-излив встроенная картриджная.

Устройства, использующие кран-буксовый принцип, где в качестве переключателя служит эксцентрик не только недолговечны, но и давно морально устарели.

Будущее за термостатными механизмами. Продажа программируемых смесителей для ванной с душем быстро возрастает.

Механизм переключения “излив – душ”

Механизм переключения между изливом и душем бывает:

• кнопочным – чтобы переключить поток необходимо нажать на кнопку или поднять ее. Такая система быстро приходит в негодность из-за ослабления пружины и износа клапана;
• рычажным – регулировка режима производится поворотом переключателя на 90 – 120 ℃. Это довольно надежный механизм, но в случае выхода из строя, отыскать совместимый элемент затруднительно;
• шаровым – для включения душа следует повернуть рукоять на 180 ℃. Это качественная конструкция, которая служит долго. Но в случае поломки, отремонтировать ее невозможно – придется менять смеситель.
