Вибростол своими руками: особенности изготовления и видео инструкция

Конструкция вибропресса

Чтобы изготавливать вибропресс, требуется найти образцы и подготовить чертежи типового устройства. На схеме делают отметки точек закрепления, подбирается размер стола, его комплектующих. Оптимальная высота 80 см. Ширина, длина делаются по размерам форм.

Чертеж вибростола

Эскиз помогает получить только общее представление о виде, поэтому не получится обойтись без подробного чертежа.

Для начинающих мастеров подойдет простая конструкция, которая позволяет произвести формовку. Ее проще производить самостоятельно, также легче ей пользоваться.

Вибростолу можно добавлять разные функции. Для этого потребуется только сделать правильные расчеты мощности, другие параметры устройства.

Для опытных мастеров можно соорудить оборудование два в одном. Это дает возможность получения компонентов требуемой фракции.


Схема устройства стола

Изготовление элементов конструкции

Основание.

Основой вибростола, которая несет весовую нагрузку от всех остальных элементов и изготавливаемой плитки является стальная опорная рама. Четыре ножки для нее можно изготовить из профильных или круглых труб, соединяя их между собой металлическими перемычками при помощи сварки. Рекомендуемый диаметр ножек: 45-57 мм или профильное сечение 45х45 мм.

Высота рамы должна быть в пределах 700-800 мм, тогда рабочая высота вибрационного стола для тротуарной плитки окажется на уровне примерно 950 мм, что позволит быстро и удобно размещать формы, а потом их снимать. Под опорные ножки необходимо приварить металлические пластины для лучшей устойчивости конструкции. Если станок будет установлен стационарно, с бетонированием опор, то подпятники в этом случае не обязательны.

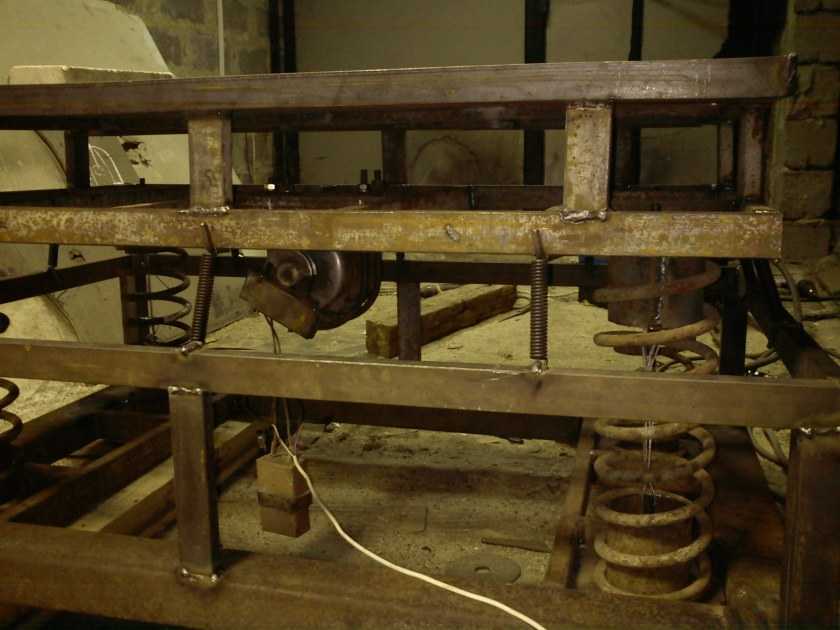

Пружины и пазы для них.

В верхней части рамы вибростола нужно приварить металлические стаканы для размещения в них компенсационных пружин. Диаметр стаканов определяется в зависимости от диаметра устанавливаемых пружин. Они должны свободно входить вовнутрь, но и не болтаться при наличии слишком свободных зазоров. После изготовления раму рекомендуется очистить от сварочной окалины, ржавчины, грязи, а затем загрунтовать и покрасить.

Устройство и принцип работы

Классический вибрационный стол — это плоская плита, установленная на металлическом основании с помощью подвижного соединения. К ней подключён электрический двигатель с эксцентриком, который и заставляет конструкцию дрожать. Чтобы будущие бетонные плитки получались ровными и качественными, столешница изготавливается идеально гладкой.

Мнение эксперта

Куликов Владимир Сергеевич

При сборке выбирайте материалы с высокой устойчивостью к динамической и статической нагрузке, а также к вибрации.

Агрегат намертво крепят на полу, чтобы из-за вибрации он не смещался в сторону. Бетонную массу наливают в ёмкости и ставят их на поверхность устройства. После включения электромотора конструкция начинает сильно вибрировать. Колебания приводят к тому, что бетон уплотняется, из него уходят пузырьки воздуха. Тротуарная плитка получается монолитной и не ослабленной пустотами.

Спустя несколько часов мотор останавливают, а ёмкости с бетоном снимаются. В течение 24 часов проходит сушка в естественных условиях, потом готовые изделия вынимают их форм. Для этого применяют распалубочный инструмент.

Чтобы бетон не «кипел» в форме на столе, вибрация должна быть с минимальной амплитудой. В противном случае эффект будет обратным: масса насытится воздухом и станет ячеистой. Плитки можно будет выкидывать.

Закупка сырья для осуществления деятельности

Здесь, как и во многих других сферах, особое внимание стоит уделить качеству поступающего в переработку сырья. Основных компонентов, которые используются в просе изготовления конечного продукта, немного:. Основных компонентов, которые используются в просе изготовления конечного продукта, немного:

Основных компонентов, которые используются в просе изготовления конечного продукта, немного:

  • цемент,
  • песок,
  • гранитный щебень (фракция 5-10 мм),
  • вода,
  • пластификаторы,
  • красители.

И чтобы технология производства брусчатки не пострадала от использования некачественного сырья, важно найти добросовестных поставщиков. Причем, лучше наладить с ними долгосрочное сотрудничество, чтобы в дальнейшем получить и гибкую систему оплаты, и скидки за оптовые закупки. Отлично, если поставщик будет территориально располагаться поближе к производственному цеху

Так можно снизить расходы на доставку сырья, что скажется и на снижении себестоимости полученной брусчатки

Отлично, если поставщик будет территориально располагаться поближе к производственному цеху. Так можно снизить расходы на доставку сырья, что скажется и на снижении себестоимости полученной брусчатки.

Читайте, как наладить производство резиновой плитки и брусчатки своими руками.

Что собой представляет устройство, требования к его работе

Процесс застывания бетона, сопровождаемый мелкими частыми колебаниями, протекает с выделением пузырьков воздуха, уплотнением структуры бетона и повышением плотности и прочности материала. Для обеспечения такого режима применяют вибростол. Он представляет собой поверхность, которая совершает частые колебательные движения (порядка 3000/мин).

На эту поверхность устанавливаются формы, залитые бетоном и производится вибрационная обработка. Режим значительно уплотняет структуру бетона, что существенно сказывается на качестве тротуарной плитки, условия эксплуатации которой требуют большой прочности.

Существуют разные виды приспособлений, от больших промышленных с гидравлическим источником колебаний для обработки больших бетонных блоков, до более мелких электрических, которые создают вибрацию при помощи эксцентрика, установленного на вал электродвигателя. Поскольку в домашних условиях доступен только второй вариант, рассматривать устройство гидравлического привода не будем.

Частота и амплитуда вибраций — характеристики, определяющие фактуру обрабатываемого материала. Они настраиваются опытным путем, просчитать заранее все нюансы слишком сложно, поскольку в процессе задействовано слишком много переменных.

Поэтому конструкция стола должна предусматривать возможность некоторой регулировки амплитуды колебаний.

Узнайте на нашем сайте, как укладывать дорожки на даче из тротуарной плитки. Расскажем о последовательных этапах производимых работ.

О том, какая плитка лучше — вибролитая или вибропрессованная, и как определиться с выбором, читайте в нашем специальном обзоре.

А в этой статье вы найдете много полезной информации о подготовке площадки для укладки тротуарной плитки.

Создание формы

В первую очередь следует определиться, какой именно нужен станок. Если вы хотите построить гараж или времянку, то достаточно станка с двумя или даже одной формой. Если же вы собираетесь организовать малый бизнес, то понадобиться станок более производительный, минимум на 3-4 матрицы.

Размеры шлакоблока

Самой важной частью станка является форма. Остальные детали и узлы – это дополнения, которые позволяют производить с этой формой различные манипуляции

К примеру — наполнять, поднимать, уплотнять раствор, передвигать и тд.

При производстве шлакоблоков на заводе применяют стандартные железные формы, а также профессиональное оборудование, которое осуществляет прессовку бетона в форму под тяжестью в несколько тонн. Формы для шлакоблока своими руками чаще всего делают из дерева. Существует много их видов и конструкции.

По сути, форма представляет собой емкость, куда заливают бетон, и где он находится вплоть до полного застывания. Следует заметить, что формы должны быть разборными, чтобы готовый шлакоблок можно было легко достать. В большинстве случаев их делают даже без дна, а под низ подкладывают пластину из материала, к которому бетон не пристает.

Самым простым способом сделать пустоты в блоке – это погрузить в мягкий бетон в нужном месте пластиковые бутылки с водой или стеклянные бутылки из под шампанского, что предпочтительней. Но, если вы хотите наладить небольшое производство шлакоблоков своими руками, то пустообразователи необходимо закрепить в форме.

Эскиз деревянной формы

Из дерева

В первую очередь понадобятся строганые доски, ширина которых будет соответствовать высоте шлакоблока. Затем необходимо сделать крайние поперечины, которые будут соединяться с продольными досками «задвижными пазами».

Затем делаются пропилы с внутренней стороны продольных досок через расстояние равное длине шлакоблока. Поперечные пазы должны иметь глубину в 7 — 8 мм. Ширина пропила соответствует толщине разделительных пластин, которые могут быть выполнены из железа,  гетинакса, текстолита.

Эскиз формы заполненной раствором

Пластины можно сделать и из другого листового материала, главное чтобы он был гладким. На чертеже выше понятно, как изготовить деревянные формы для шлакоблоков своими руками. Детали формы желательно вскрыть любой масляной краской. Это облегчит извлечение шлакоблоков из формы.

Обратите внимание, что на эскизе указаны меньшие размеры, чем требует стандартный шлакоблок. Перед созданием формы можно сделать чертежи шлакоблока своими руками

Эта процедура не будет лишней и не потребует много труда.

Вышеописанные формы используют без вибратора. Раствор в них следует заливать более мягкий, с большим содержанием воды.  Однако, если приложить немного усилий, то можно создать более совершенный, вибрационный станок.

Форма-носилки

Формы для вибрационного стола выглядят несколько иначе. К боковинам необходимо приделать ручки, за которые два человека смогут поднимать их и ставить на вибростол. На дне каждой ячейки должны располагаться два конуса.

Форму с большим количеством ячеек делать не стоит, так как такие носилки будет очень сложно поднять. Подобные формы не разбираются, а шлакоблоки из них вытряхивают путем опрокидывания. Внутренние поверхности формы должны быть гладкими, чтобы изделия легко извлекались.

На фото металлическая форма

Из металла

При создании станка для изготовления шлакоблоков своими руками понадобится стальной лист толщиной 3-5 мм. Из него следует вырезать элементы формы исходя из размера шлакоблока. Стандарт составляет — 190х190х390 мм, в соответствии с этими размерами делают и чертежи шлакоблоков своими руками. Высота формы должна быть на 5 мм выше блока, чтобы можно было насыпать бетонную смесь и сверху прижать ее пластиной

Так как шлакоблок должен быть пустотелым, важно правильно сделать пустотообразователи. Проще всего для этих целей использовать трубы

Обратите внимание, что им надо придать конусную форму. Благодаря этому изделие будет легко вытряхиваться

Заготовки можно заказать у токаря, чтобы он снял несколько мм с одной стороны трубы. Иногда делают прямоугольные пустообразователи. Их форма не имеет значения, главное, чтобы они были конусными. Имейте ввиду, что шлакоблок должен быть пустотелым не более, чем на 30%.

Внизу формы по периметру следует сделать деревянный или резиновый уплотнитель, что бы избежать деформации краев матрицы. Также можно по краям наварить металлические пластины шириной в 20 мм.

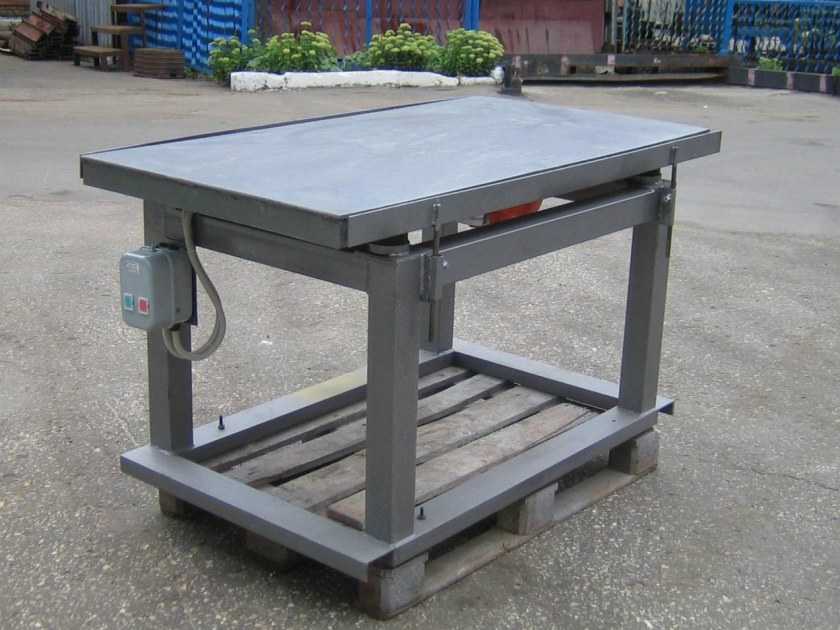

Вибростол самой простой конструкции

Как сделать вибростол своими силами

Инструкция по изготовлению вибростола подразумевает несколько последовательных этапов:

1. Проектирование. На этапе планирования составить предварительный чертеж стола не составит особых трудностей. В схеме грамотно указываются подходящие габариты, все материалы. Стоит учесть: чем больше площадь поверхности вибростола, тем мощность используемого двигателя должна быть выше.

2. Строго по чертежу формируется основание из металлического угла или швеллера. Стандартный размер 70×70 см.

3. Из труб привариваются ножки. Высота подбирается индивидуально, главное условие – это удобство в эксплуатации и достаточное расстояние от двигателя до земли. Чтобы сделать конструкцию устойчивой, приделываются металлические пластины, бетонируемые раствором. Если вибростол предполагается передвигать, то бетонирование не требуется.

4. С каждой стороны с помощью сварки в специальные стаканы из отрезков труб прикрепляются пружины в общем количестве 6 штук. Лучше всех по инструкции подойдут пружины от мопеда, разрезанные на две. Они и будут обеспечивать необходимую вибрацию при работе двигателя. Следует помнить, что пружины и стаканы под них стоит выбирать соответствующего размера. В противном случае поверхность потеряет возможность вибрировать и будет раскачиваться из стороны в сторону, нарушая всю технологию производства.

5. Поверх пружин накладывается столешница из железа толщиной не менее 8 мм либо из дерева не менее 12 мм, обделанная металлическим углом для придания большей жесткости и предотвращения падения формы во время вибрации.

6. В соответствии с чертежом строго посередине столешницы сплошным швом приваривается швеллер размером 30 см. Снизу просверливаются отверстия в нем по шаблону крепления вибромотора и болтами прикручивается сам электродвигатель.

7. На поверхность листа укладываются формы. Конструкция готова к эксплуатации.

Формы для вибростола можно приобрести или изготовить самому. Для этого понадобятся деревянные бруски и минимум фантазии. Если емкости небольшие по размеру, то на столе их размещают по несколько штук за раз.

Советы и рекомендации

От размера вибростола прямопропорционально зависит широта ассортимента производимых материалов. Высоту можно сделать в пределах от 60 до 80 см, меньший показатель, в свою очередь, облегчит заливку раствора и выемку готовой тротуарной плитки. Рекомендуется выбирать для основания фанеру, так как сталь снижает вибрацию. Для уменьшения уровня шума бортики следует сделать тоже из дерева.

Наиболее подходящая схема для домашнего использования включает вибратор средней мощности с оптимальным показателем 1,5 кВт. Двигатель для вибростола своими руками лучше подбирать трехфазный по питанию 380В, обязательно оборудованный системой автоматического отключения питания при перегрузках или коротком замыкании.

Обязательное условие в технологии изготовления – выбранный двигатель должен быть разбалансирован. Таким образом, обеспечивается вертикальная вибрация, которая передается столешнице и стоящим на ней формам. Существуют устройства с горизонтальной вибрацией, но они несколько сложнее в комплектации.

Некоторые умельцы приспосабливают для вибростола двигатель от старой стиральной машины, но его использование нецелесообразно в силу недолговечности работы, особенно при интенсивном производстве плитки. Такого двигателя хватит от силы на 20-30 оборотов. Поэтому лучше приобрести вибратор отдельно.

Наиболее зарекомендовал себя двигатель ИВ-99. Стоимость его колеблется в районе 6000 рублей. Существует в двух разновидностях ИВ-99Б и ИВ-99Е. Первый – трехфазный вибродвигатель с напряжением 380В, второй – однофазный вибромотор с напряжением 220В.

https://youtube.com/watch?v=OfWwMwCc6G8

Пошаговая инструкция для изготовления вибростола с горизонтальной вибрацией

Первое, на что стоит обратить внимание перед началом работ – размер столешницы. Считается, что минимальный размер поверхности должен быть 600х600, так как при более узких сторонах, формы будут падать в процессе движения

Кроме того, узкая конструкция будет обладать меньшей устойчивостью

Кроме того, узкая конструкция будет обладать меньшей устойчивостью.

Во многом размер вибростола определяется необходимым объемом производства. Можно сказать, что здесь есть прямая зависимость – чем больше элементов должно быть изготовлено за один раз, тем больше должна быть площадь столешницы. Естественно, что для большого вибропресса потребуется более мощный двигатель, а материалы, из которых будет собрана конструкция, должны быть очень прочными.

Основание вибростола и крепление дебалансов

Что же касается высоты вибростола, то здесь все зависит от индивидуальных данных человека, которому предстоит работать за ним. Стандартной высотой, оптимально подходящей для человека среднего роста, считается 90-100 см.

Материалы и инструменты, необходимые для сборки вибростола: цены и характеристики

Для того чтобы самостоятельно собрать конструкцию, потребуются болгарка, сварочный аппарат, дрель, а также умение с ними обращаться. Рассмотрим список необходимых материалов, которые вполне можно найти среди поручных материалов.

Пример реализации вибрационного стола для изготовления тротуарной плитки с расформовочной насадкой

Для столешницы можно использовать фанеру или лист металла подходящего размера. При этом лист фанеры должен быть толщиной 14 мм. Это позволит передать большее количества вибрации за счет небольшой толщины, но при этом обеспечить необходимую прочность конструкции. Кроме того, таким образом можно существенно снизить уровень шума при работе устройства. Если же используется металлический лист, то его толщина должна быть в пределах 5-10 мм.

Стоимость листа фанеры нужной толщины, сделанной из березового шпона, составит порядка 650 рублей при стандартном размере 1525×1525 мм. А вот лист горячекатаного металла толщиной 5 мм обойдется дороже, около 1000 рублей.

Дебалансы используются для возбуждения колебаний в вибрационном механизме вибростола

Металлические уголки размером 50×50 мм. Они потребуются для создания окантовки столешницы и в процессе эксплуатации вибростола не позволят формам для производства тротуарной плитки смещаться с поверхности в результате воздействия вибрации. Их стоимость составит порядка 140 рублей на 1 м.п.

Швеллер для крепления мотора (около 210 руб/м.п.). Его нужно будет приварить по центру обратной стороны столешницы, заранее просверлив отверстия, которые будут использованы для болтов, удерживающих мотор.

Металлические трубы для ног стола. Обычно для этой цели используются элементы толщиной 2 мм и размером 40×40. Цена составит 107 рублей за 1 м.п.

Надежность креплений всех элементов вибростола обеспечивает корректную работу устройства, качество произведенной продукции и длительность срока эксплуатации

Трубы для формирования верхней и нижней частей каркаса. Поскольку основная нагрузка будет приходиться именно на эти элементы, стоит выбирать довольно прочный материал – 40×20 и толщиной 2 мм для верхней части и как минимум 20×20 такой же толщины для низа. Стоимость составит 84 руб/м.п. и 53 руб/м.п. соответственно.

Пластины из металла, которые будут использованы как подошва для опорных ног. Для этого подойдут куски металла размером не менее 50×50 и толщиной 2 мм.

Также понадобится пластина для установки электрооборудования и пружины, которые и призваны обеспечивать вибрацию. Приобрести эти элементы вполне возможно на авторазборке. Многочисленные отзывы свидетельствую о том, что идеальный вариант – использование пружин с мопедов, стоимость которых при высоте 113 мм и диаметре 54 мм будет около 500 рублей. Их устанавливают в углах стола, а при большой площади поверхности еще одну дополнительно монтируют по центру.

Вибростол для изготовления тротуарной плитки можно изготовить из подручных материалов без значительных финансовых вложений

Вибростол на автопокрышке

Кроме описанных вариантов самостоятельно изготавливаемых вибростолов на металлическом основании для изготовления небольших изделий методом холодного литья можно порекомендовать достаточно простой вариант приспособления. Речь идет о вибростоле на автомобильной покрышке.

Он представляет собой плоское основание из куска ДСП, ОСП или толстой фанеры, в центре которого крепится самостоятельный вибратор небольшой мощности. Основанием такого вибростола является автопокрышка любого диаметра.

В качестве источника вибраций можно использовать наиболее доступные варианты электродвигателей от различных бытовых приборов, например, от стиральных машин.

Крепление покрышки к рабочей платформе осуществляется на болтах или саморезами. Так же на шурупах можно закрепить и самодельный источник вибраций.

В случае необходимости и удобства эксплуатации возможен вариант использования пирамиды из нескольких покрышек.

Для большей устойчивости можно взять авторезину с различным наружным диаметром.

Таким образом, при использовании простейших материалов можно изготовить рабочие приспособления, которые значительно облегчат процесс изготовления бетонного или гипсового литья, а так же помогут значительно повысить их качество.

Видеоматериалы по самостоятельному изготовлению вибростола:

Как сделать своими руками вибростол – чертежи и инструкция

По предварительно разработанным чертежам несложно изготовить вибрационную площадку, руководствуясь следующим алгоритмом:

  1. Разметьте металл согласно чертежу, и прирежьте заготовки.
  2. Сварите из стального профиля основу площадки с заданными размерами.
  3. Приварите подпятники для крепления рамы к опорным стойкам.
  4. Соедините ноги рамы с прямоугольной основой.
  5. Установите ребра жесткости и элементы верхнего пояса.
  6. Поместите прихваченную раму на ровном полу и проверьте ее геометрию.
  7. Окончательно проварите сваркой все участки соединения.
  8. Установите подстаканники, превышающие диаметр пружин на 4–6 мм.
  9. К рабочей площадке приварите буртик из уголка с размером полки 4,5 см.
  10. Усильте столешницу ребрами жесткости и приварите элементы крепления мотора.
  11. Приварите к нижней плоскости столешницы подстаканники для пружин.
  12. Проверьте соосность подстаканников для пружин, в которые они вставляются.
  13. Зафиксируйте вибрационный двигатель под столешницей.
  14. Установите пружины и соберите раму с площадкой.

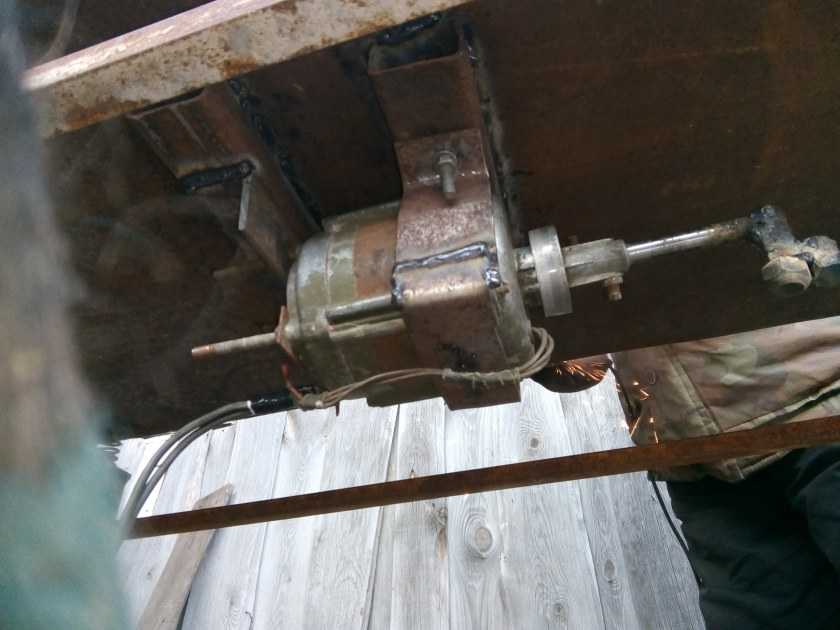

    Монтаж электродвигателя на вибростол

  15. Обеспечьте неподвижность виброплощадки, закрепив ее к полу.
  16. Подсоедините кабель питания, и запустите устройство.
  17. Установите на столешнице груз, имитирующий залитую форму.
  18. Проверьте работу агрегата и отрегулируйте эксцентриком параметры вибрации.

Детали конструкции, чертежи, материалы и порядок изготовления

Каждый вибростанок для производства блоков имеет примерно одинаковую конструкцию, детали которой лишь немногим отличаются в персональных модификациях. Перед тем, как сделать вибростол своими руками, надо определиться с его размерами. Чертежи подходящей конструкции обычно найти проблематично – лучше взять общую схему или этот рисунок и подогнать ее под свои нужды.

Основные узлы и требуемые для них материалы следующие:

Станина

Представляет собой четыре вертикальные опоры, соединённые сверху и при необходимости усиленные перемычками в нижней части. Должна быть достаточно тяжелой, чтобы удерживать на себе всю конструкцию, плюс, вес формочек с бетоном. Заводской или самодельный вибростанок чаще всего изготавливается из уголков с толщиной металла 5-10 мм.

Столешница

Это идеально ровная поверхность с загнутыми вверх краями, чтобы формы с бетоном не выскакивали из нее во время работы. В зависимости от того, для блоков какого размера и веса нужен вибростол, выбирается толщина столешницы и материал из которого она будет изготовлена. Чаще всего для неё выбирают лист железа толщиной от 3 мм. Если работа планируется с тяжелыми плитками большой формы, то по периметру и во внутренней части столешница может быть усилена металлическими уголками. В зависимости от выбранной конструкции, к столешнице может быть прикреплен вибродвигатель.

Пружины

Обеспечивают необходимую амплитуду движений столешницы относительно неподвижной станины. При правильном расчете массы столешницы, не нуждаются в каком-либо закреплении – просто устанавливаются в специально закрепленные для них стаканы. Хорошие вибростанки получаются если в конструкции использовать пружины от мопедных рессор. Длина подбирается таким образом, чтобы столешница могла вибрировать, но при этом не раскачиваться из стороны в сторону.

Стаканы для фиксации пружин

Выполняются из обрезков металлической трубы размерами немногим большими, чем диаметр пружин. Если внутренний размер подобрать маленький, то пружины будут тяжело сниматься, к примеру, для замены столешницы на расформовочную. При слишком большом диаметре, столешница будет сильно «играть» под воздействием вибрации и весом строительных блоков и может просто слететь со станины. Также хороший результат получается если стаканы находятся внутри пружин.

Вибростол без пружин

Вместо стальных пружин без ущерба для качества конструкции возможно использование веревок, цепей или плотных жгутов. В таком случае столешница делается несколько шире станины и крепится к ней ременным амортизатором. Для этого вместо стаканов к углам поверхности столешницы привариваются направляющие, соединенные ремнями со станиной, как показано на схеме.

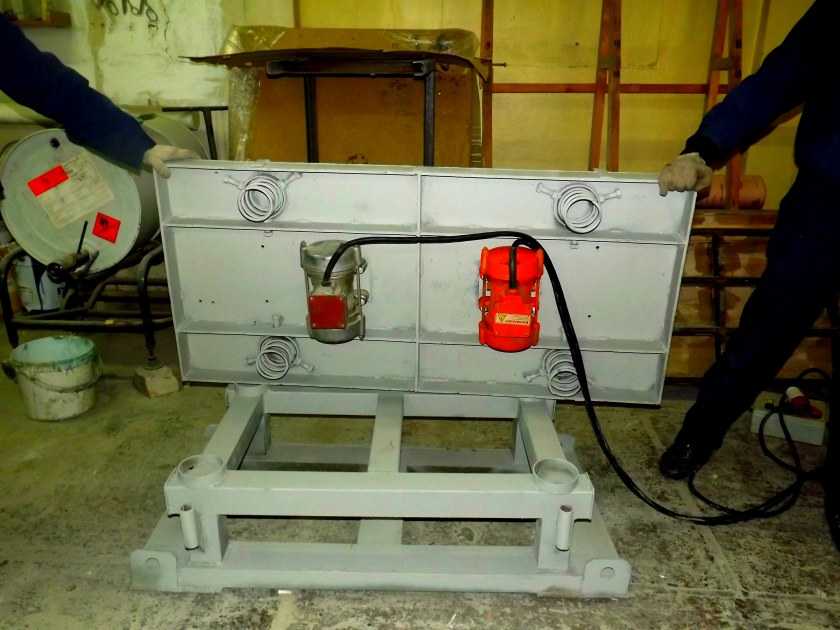

Вибро-блок

В зависимости от выбранной конструкции вибростола может состоять из одного или двух элементов.

  • Если в наличии есть вибродвигатель заводского изготовления, то он устанавливается непосредственно на поверхность столешницы. Такой двигатель имеет специфическую конструкцию – с обеих сторон на его вал насажены эксцентрики. Они сделаны в виде двух полукругов, которые могут смещаться относительно друг друга, чем можно регулировать силу вибрации. Заводской вибродвигатель специально сконструирован для работы в условиях постоянной вибрации, поэтому размещение на столешнице ему не опасно.
  • Когда двигатель подбирается обыкновенный, например, со стиральной машинки, то его надо модернизировать с помощью самостоятельно изготовленных эксцентриков, для чего к валу привариваются болты, а силу вибрации можно регулировать, гайками закручивая их ближе или дальше от центра. Если двигатель планируется использовать еще и в другом месте, то лучше закрепить эксцентрик на валу хомутовым соединением. Минус такого решения в том, что в этом случае двигатель постоянно подвергается воздействию вибрации и есть риск его преждевременного выхода из строя.
  • Использования отдельного эксцентрика. В этом случае также применяется стандартный электродвигатель, но крепится он на станине. К поверхности вибростола крепится вал со смещенным центром тяжести, соединенный с двигателем ременной передачей. Это решение защищает двигатель от вибрации, но требует тщательной калибровки эксцентриков, что зачастую делается методом подбора.

Все эти конструкции позволяют получить приемлемый результат работы устройства – выбор между ними производится исходя из того, какой нужный материал есть в наличии. Мощность двигателя у заводских вибростолов находится в диапазоне 0,75-2,2 кВт. Для самодельного подбирается экспериментальным путем. Следующая схема это примерные чертежи самодельного вибростола, на которые можно ориентироваться при изготовлении.

Список материалов и инструментов


Для изготовления вибростола необязательно располагать хорошо оборудованной мастерской.Достаточно просторного гаража с верстаком и базового набора инструментов и материалов:

  • Электромотор.
  • Металлическая плита для рабочей поверхности.
  • Несколько стальных пластин.
  • Металлические трубы.
  • Сварочный аппарат.
  • Швеллерный профиль.
  • Стальные стаканы под пружины.
  • Пружины из стали (можно брать от скутера или машины, но перерезать надвое).
  • Болты.
  • Гаечные ключи и отвёртки.
  • Болгарка.
  • Дрель.
  • Шайба из металла.

Вопрос электромотора

Нельзя ставить мощный мотор от троллейбуса или тому подобное устройство. Вибрация должна быть умеренной. Подбирайте мотор средней мощности, например, от стиральной машины. Его главный недостаток — небольшой ресурс, но вибростол не работает целыми днями, так что двигателя от СМ хватит на несколько лет. Чтобы увеличить его ресурс, усильте подшипники и поставьте их вместо втулок.

Мощность подходящих моторов начинается от 250 Вт. Для тяжёлых столешниц потребуются мощные электрические движки. Например, агрегат мощностью 3 000 Вт даёт возможность трясти до 300 кг бетонной смеси за раз. В пересчёте на тротуарную плитку 30х30 см это примерно 4 м2 готовых изделий за 1 загрузку.

Можно приобрести за 5-7 тысяч готовый мотор, например, ИВ-99. Вариант для тех, кому нужна мощность и долговечность агрегата.

Как настроить электромотор

Настроить двигатель под необходимые для вибростола мощности можно и другим способом, однако настройке данный способ не поддается: необходимо попросту обрезать шкив с одной части или же приделать к нему гайки.

В устройство данных электродвигателей входит дисбалансирующее устройство, которое позволяет перейти порог максимальной нагрузки и выдерживать более сильные вибрации. Это улучшает качество работы и качество конечного результата.

Обратите внимание!

  • Тиски своими руками: простые и надежные самодельные тиски от А до Я (190 фото)

  • Зернодробилка своими руками — принцип работы, виды и особенности создания устройства для переработки зерновых культур

  • Бетономешалка своими руками | Наглядное пособие как и из чего изготовить бетономешалку самостоятельно

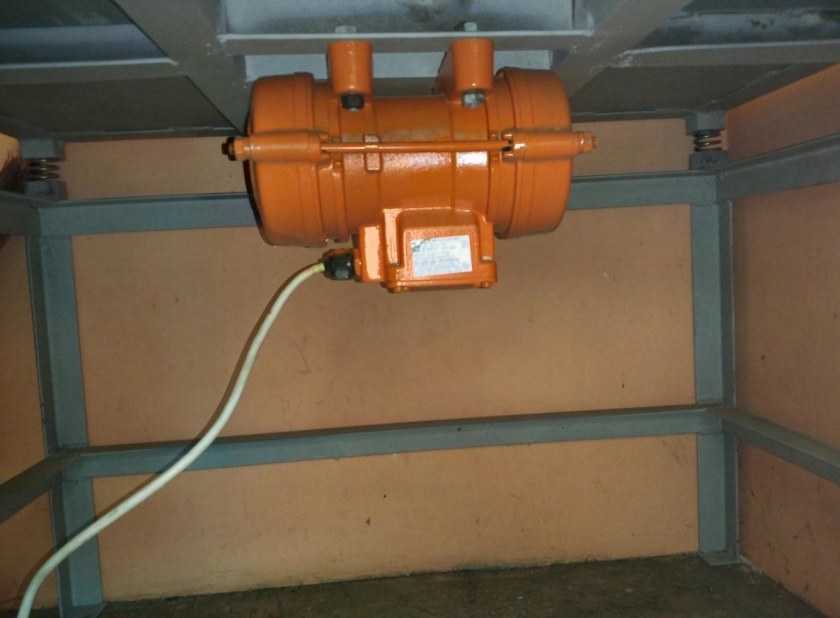

Чтобы установить мотор, на обратной, нижней стороне поверхности вибростола крепят балку, на которой специально подготовлены ушки для того, чтобы двигатель можно было повесить на них.

Благодаря такому расположению вибрация будет направлена непосредственно на поверхность стола и заготовки получатся максимально качественными.

Как говорилось ранее, двигатель может быть закреплен как в вертикальном, так и в горизонтальном положении, однако, для максимального качества его стоит устанавливать в повернутом положении, чтобы вибрации могли идти сразу в нескольких направлениях.
