Водяное оборудование
Котлы, работающие на газе, являются самыми недорогими и удобными в эксплуатации. При помощи настенного варианта котла, можно еще и сэкономить пространство в помещении. Газовые котлы могут работать как на магистральном, так и на сжиженном газе.
Напольные котлы для бытовых систем отопления обладают массивными стальными или чугунными теплообменники. Мощность таких котлов достигает 270 кВт, а вес всего оборудования превышает 100 кг. Не редко такие устройства укомплектовываются насосом и расширительным баком, представляя собой уже мини-котельную.
Настенные газовые котлы обладает меньшей производительностью. Мощность такого газового оборудования редко превышает 60 кВт (100 кВт для конденсационных моделей). Вес настенного оборудования составляет 30–50 кг. Отличительной особенностью таких устройств является практически бесшумная работа и компактность. При этом в комплекте оборудования также могут идти дополнительные элементы.
Необходимо помнить, что для установки любого газового котла понадобится получить соответствующее разрешение от контролирующих органов.
Паровое отопление
Использование парового отопления в помещениях жилого и общественного назначения запрещено. Так сказано в СНиП номер 2.04.05-91. Это связано со значительным нагревом приборов (до 100°С), что может стать причиной ожогов.
Монтаж парового отопления довольно сложный, поэтому его доверяют только специалистам. Сложности возникают и в процессе эксплуатации. При заполнении контура паром появляется характерный шум, также непросто отрегулировать теплоотдачу.
Преимущества парового обогрева:
- дешевизна;
- компактность составляющих элементов;
- низкая инерционность;
- полное отсутствие теплопотерь;
- высокая тепловая отдача.
Комплекс воздушного отопления
Воздушное отопление входит в состав приточных систем вентиляции. Воздух из окружающей среды закачивается вентилятором, производится его нагрев в специальном устройстве — калорифере. Нагретый воздух распространяется по помещениям через сеть воздуховодов.
Нагрев в калориферах происходит за счет циркуляции в теплообменном аппарате теплоносителя (воды) от источника теплоты — автономного или централизованной сети. В случае отсутствия такой возможности в качестве нагревательного устройства используется ТЭН (трубчатый электрический нагреватель).
Воздушное отопление обладает рядом достоинств. Перед нагревом воздух проходит через фильтр, очищается от пыли и других примесей. Агрегаты приточной вентиляции могут оборудоваться дополнительными блоками для увлажнения воздуха, очистки от химических примесей, обеззараживания и так далее. Сеть воздуховодов располагают обычно в конструкции потолка — это экономит пространство в помещениях. Отсутствует вероятность протечек из оборудования, которым подвержены водяные схемы обогрева.
Недостатком воздушного нагрева является общий характер регулирования температуры воздуха, осуществляемый на основном блоке установки. Воздух распределяется по помещениям, имея равную температуру во всех зонах.
Типы по конструкции
Помимо всего прочего, в зданиях могут обустраиваться сети:
- однотрубные;
- двухтрубные;
- коллекторные.
В этом случае классификация систем водяного отопления производится по типу разводки контура в помещениях. В сетях первого типа теплоноситель подается от котла и возвращается к нему по одной закольцованной магистрали. Радиаторы в таких коммуникациях подключаются последовательно. Основным недостатком систем этого типа является неравномерный нагрев помещений. Ведь последние батареи при использовании такой схемы нагреваются хуже расположенных ближе к котлу. Для компенсации этого недостатка при монтаже однотрубных систем приходится использовать специальную регулирующую и запорную арматуру.
В двухтрубных системах вода в контур отопления поступает по одной трубе, а возвращается — по другой. Все радиаторы в сетях этого типа разогреваются до одинаковой температуры. Но монтировать такие системы сложнее, чем однотрубные. К тому же и обходится их сборка дороже.
Коллекторные системы водяного отопления обычно монтируются в домах выше одного этажа. Магистраль от котла в данном случае подводится сначала к распределительной гребенке. Далее уже от такого коллектора монтируются отдельные контуры на каждый радиатор и другие потребители.
Схемы разводки радиаторов отопления

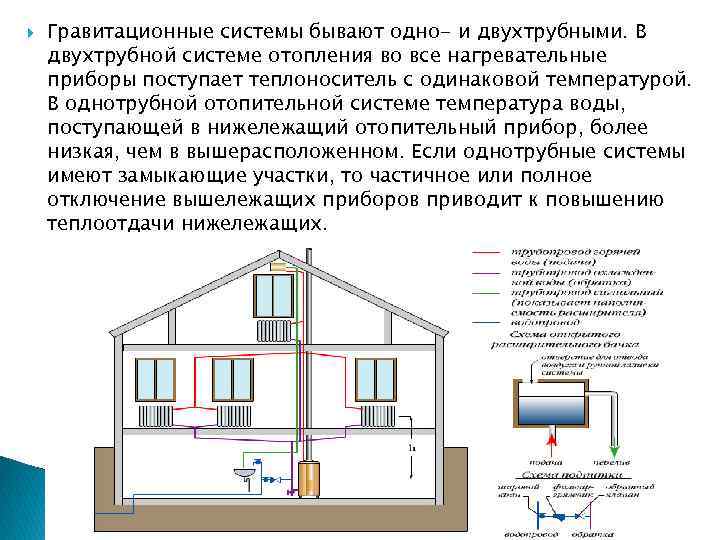

Если открытая гравитационная система отопления устанавливается на один этаж, то основной контур проходит по всему периметру дома с единственным разрывом на месте установки насоса. Используются трубы стальные или полипропиленовые без армирования (в открытой системе не бывает избыточного давления и температура воды не выше точки кипения) с внутренним диаметром не ниже 32 мм.
Радиаторы отопления врезаются параллельно контуру с нижним или диагональным подключением, обязательно с запорной арматурой для возможности замены батарей или ремонта, а кроме того, балансировки изделий.
При нижнем подключении радиаторов в верхние пробки, необходимо вставить вентиль для стравливания воздуха.
Нижнее подключение радиаторов
Правильная и рациональная разводка системы гравитационного отопления на два этажа выглядит примерно так: разгонный коллектор вертикально вверх тянется через оба этажа на чердак к расширительному баку. От него с постоянным углом наклона по течению теплоносителя ведут трубы диаметром от 40 мм.
Гравитационная схема отопления двухэтажного дома
Нижний контур проходит по всему периметру здания и находится в подвале, если в нем температура не опускается ниже нуля градусов или в качестве теплоносителя используется антифриз для оборудования, либо на уровне пола нижнего этажа, что не так эстетично, но вполне допустимо. Радиаторы при этом врезаются в стояки, и в каждом стояке хотя бы на одном из них устанавливается для балансировки дроссель.
Балансировка (изменение сечения трубы для большей или меньшей подачи теплоносителя к отопительному прибору) обеспечивает более равномерный нагрев отопительных приборов. С эстетической точки зрения, хорошо было бы и верхний контур вынести за пределы жилых помещений на чердак, избегнув сомнительного украшения комнат в виде толстой трубы, идущей вниз с уклоном. Но при этом даже при самой качественной теплоизоляции некоторое количество тепла будет расходоваться бесцельно.
Устанавливая гравитационную систему отопления в двухэтажном доме нужно помнить, что:
- В системе из нескольких контуров, подключенных параллельно к нагревательному котлу, и разной длины, короткий контур будет перетягивать на себя большее количество теплоносителя из-за большей скорости его движения, и тепло будет распространяться неравномерно;
- Нельзя обойтись в двухтрубной классической схеме без балансировки с помощью дросселей или вентилей, иначе вода будет проходить только через ближние радиаторы отопления.
При том, что монтаж гравитационной системы отопления в частном доме можно выполнить своими руками, расчетную часть (проект) лучше поручить специалистам. От правильного и равномерного распределения давления теплоносителя зависит его теплоотдача во всех помещениях дома. Количество и диаметр труб, наличие и правильные места установки запорной арматуры, количество отопительных приборов – все это определяется и рассчитывается в ходе проектирования такой системы отопления.
Системы отопления нового типа
Инновационные сети – группа, куда входят инфракрасные полы, солнечные коллекторы, тепловые насосы. Пока системы мало востребованы из-за значительных разовых затрат на обустройство. Однако просты, дешевы в обслуживании и эффективны в эксплуатации.
Солнечные коллекторы
Установки предназначены для накопления тепловой энергии солнечных лучей и использовании ее для прогрева теплоносителя – воды, антифриза или масла. Конструкция дополняется электронагревателями в качестве вспомогательного источника тепла при снижении КПД коллекторов.
Различается два типа приборов:
- Плоские. Оснащены теплоизолированным абсорбером с прозрачным покрытием. Максимальный прогрев теплоносителя до +200 С.
- Вакуумные. Также имеют покрытие, но многослойное и запечатанное в герметичные коллекторы, где поддерживается полный вакуум. Такая конструкция позволяет прогревать теплоноситель до +300 С.
Плюсы коллекторов – потенциально высокий КПД, малая масса и простота монтажа. Но есть важный минус – при показателях температуры от -15 С работоспособность приборов падает. Также солнечные коллекторы не рекомендуются для установки в зонах с малым количеством солнечных дней.
Инфракрасные напольные нагреватели
Теплые полы с ИК-нагревателями считаются одной из самых последних новинок, но отличаются эффективностью и экономичностью. Принцип работы простой – в плиты установлены нагревательные элементы из карбона или графита, которые при подключении в сеть питания начинают излучать тепловую волну. Они прогревают пол, затем передают тепло предметам, за счет чего оптимальная температура держится намного дольше.
Система «умных полов» оснащена способностью регулировать температуру за счет особого свойства нагревателей – при повышении нагрева пространство между частицами увеличивается, возрастает сопротивление, температура прогревания снижается.

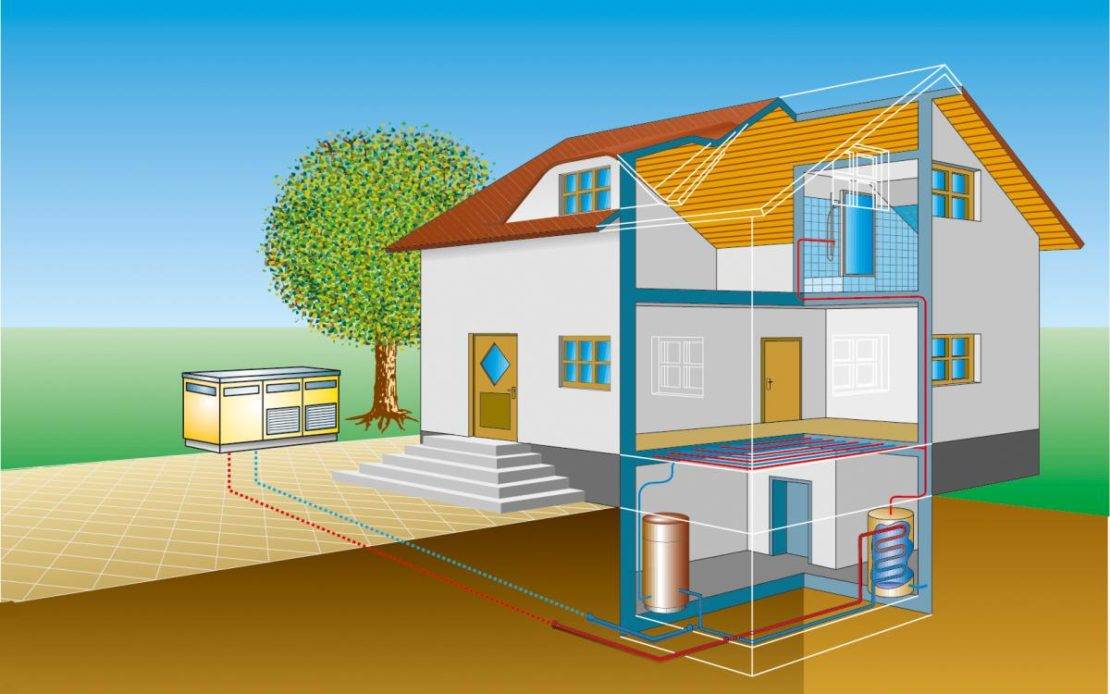

Тепловой насос
Приборы используют для прогрева теплоносителя источники низкопотенциальной энергии – это вода, воздух, земля. Насос тепловой (ТН) отбирает энергию из окружающей среды, передает в систему отопления для нагрева, также работает на охлаждение.
Различаются насосы по виду циклов:
- Открытый. Забирает воду из потока воды, передает в обогревательную магистраль для отбора тепла, затем возвращает носитель к точке забора.
- Закрытый. По контуру, уложенному в водоем, циркулирует теплоноситель, забирающий тепло у воды. Также закрытый ТН работает с воздухом, землей.
Достоинство применения ТН – полная автономность сети, что удобно при отсутствии центральных магистралей. Минус – большие начальные вложения.
Обогрев частного дома электричеством
Сегодня, электрическая система отопления частного дома стала достаточно популярна благодаря появлению на отечественном рынке климатической техники современных отопительных установок: электроконвекторов, ИК обогревателей, различных модификаций «теплых полов».

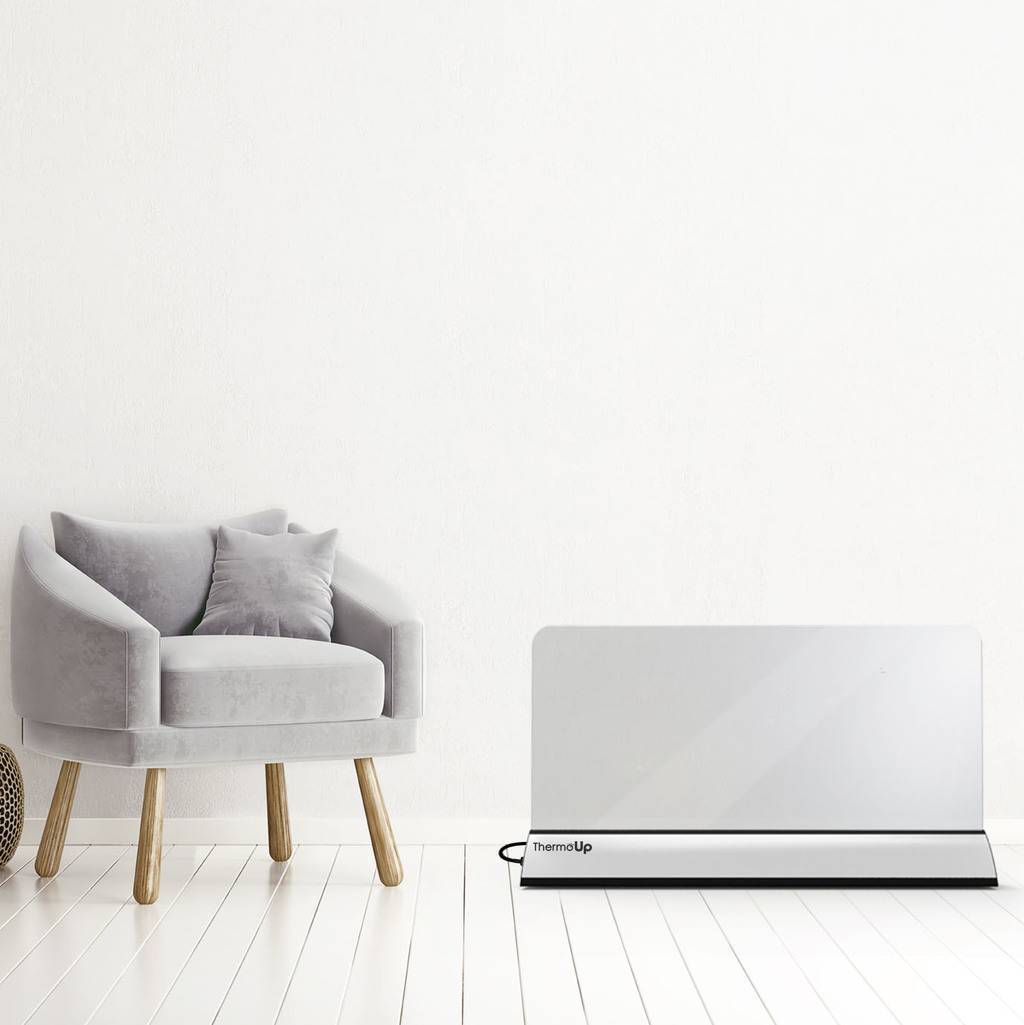

Для обогрева дома, чаще всего применяются электрические конвекторы или комбинацию «конвекторы – теплый пол».
Принцип их работы достаточно прост: в корпус устройства установлен нагревательный элемент (ТЭН), который вокруг себя разогревает воздух. Нагретые воздушные массы имеют меньшую плотность, поэтому поднимаются верхнюю часть устройства, где и выходят через решетки. Их место в корпусе замещают охлажденные воздушные массы, которые поступают в конвектор через нижние решетки. Так происходит естественная циркуляция воздуха, которая возникает вследствие естественной конвекции.
Необходимая температура в помещениях с электроконвекторами поддерживается встроенными в устройства термостатами. Для большего комфорта, существуют модели с возможностью подключения внешних термостатов.
Существует два типа электроконвекторов: плинтусные (с мощностью от 0,3 до 3 кВт) и высокие (от 0, 5 до 5 кВт). Длина конвекторов варьируется от 40 см. до 2,5 м. Электрообогрев частного дома потребует грамотного расчета необходимой мощности устройств и наличия проводки, которая выдержит данную нагрузку.
Совет. Для расчетов мощности рекомендуем опираться на следующие данные: для хорошо утепленных домов требуется 20 Вт/м3; для домов со средней степенью утепления (только несущие стены) требуется 30 Вт/ м3; для слабоутепленных построек – 40 Вт/м3. Например для кирпичного дома без дополнительного утепления, объемом 300 м3 (площадь 100 м2, высота потолков 3 м.) необходимо 300 х 40 = 12 тыс. Вт или 12 кВт мощности.
Описание отопительных приборов
Радиаторы
Основная статья: Радиатор отопления
Радиатор — конвективно-радиационный отопительный прибор, состоящий либо из отдельных колончатых элементов — секций с каналами круглой или эллипсообразной формы, либо из плоских блоков с каналами колончатой или змеевиковой формы.
- Радиаторы чугунные секционные — широко применяемые отопительные приборы — отливаются из серого чугуна в виде отдельных секций и могут компоноваться в приборы различной площади путём соединения секций на ниппелях с прокладками из термостойкой резины. Основные достоинства чугунных секционных радиаторов — хорошая теплоотдача и выдерживают относительно высокое давление теплоносителя. Большой диаметр проходного отверстия и малое гидравлическое сопротивление большинства чугунных радиаторов позволяют успешно использовать их в системах с естественной циркуляцией. Недостатки чугунных радиаторов — трудоемкость монтажа, не самый привлекательный внешний вид и большая тепловая инерция.
- Алюминиевые секционные радиаторы имеют очень хорошую теплоотдачу, низкую массу и привлекательный дизайн. К недостаткам можно отнести то, что они подвержены коррозии, которая усиливается при наличии в системе отопления гальванических пар алюминия с другими металлами.
- Биметаллические секционные радиаторы (имеющие алюминиевый корпус и стальную трубу по которой движется теплоноситель) сочетают в себе достоинства алюминиевых радиаторов — высокая теплоотдача, низкая масса, хороший внешний вид и, кроме того, при определенных условиях имеют более высокую коррозийную стойкость и обычно рассчитаны на большее давление в системе отопления. Их основной недостаток — высокая цена. Благодаря тому, что эти радиаторы способны выдержать большое давление, они могут использоваться в городских квартирах.
- Стальные панельные радиаторы наиболее часто используются при индивидуальном отоплении. Стальные панельные радиаторы обладают небольшой тепловой инерцией, а значит, с их помощью легче осуществлять автоматическое регулирование температуры в помещении.
Гладкотрубные приборы
Гладкотрубный прибор — прибор, состоящий из нескольких соединенных вместе стальных труб, образующих каналы колончатой (регистр) или змеевиковой (змеевик) формы для теплоносителя.
Конвекторы
Конвектор — прибор конвективного типа, состоящий из двух элементов — ребристого нагревателя и кожуха. Конвектор передает в помещение конвекцией не менее 75 % полного количества тепла. Кожух декорирует нагреватель и способствует повышению скорости естественной конвекции воздуха у внешней поверхности нагревателя К конвекторам относятся также плинтусные отопительные приборы без кожуха.
Ребристые трубы
Ребристой трубой называется открыто устанавливаемый отопительный прибор конвективного типа, у которого площадь внешней теплоотдающей поверхности не менее чем в 9 раз превышает площадь внутренней тепловоспринимающей.
Воздушные системы отопления
Воздушно-канальная система
Воздушно-канальная система отопления Воздушно-капельная система делится на канальную систему и локальную.
К локальным системам относятся все виды воздухонагревательных приборов.
Канальная система — здесь все достаточно просто, стоит газовый или электрический котел, на вход воздухонагревателя подается воздух, который нагревается до определенной температуры, и циркулирует по специальным воздуховодам во всем помещении. Зачастую подающие воздуховоды монтируются в стену или пол, возвратные — в верхнюю часть стены или в потолок.
Плюсы систем воздушного отопления:
- в системе перед печью ставится воздушный фильтр, который частично удаляет пыль из воздуха;
- при желании в такую систему отопления, сразу за воздухонагревателем в воздуховод можно установить испарительный блок кондиционера, который в летний период времени будет охлаждать помещение;
- легко решается проблема с проветриванием помещения, делая забор воздуха с улицы;
- возможность интеграции канального воздухо-увлажнителя для регулирования влажности в помещении и ультра-фиолетового стерилизатора нагреваемого воздуха;
- довольно высокая стоимость;
- снижение температуры воздуха при длинной воздушной сети;
- невозможность установки в уже построенном доме, так как ввиду особенностей системы, она должна быть спланирована на этапе проектировании здания;
- система сложная в монтаже, если вы привыкли делать все своими руками, тут Вам не справится;
- имеет место быть небольшой шум;
- электрозависимость системы;
Минусы отопления воздухом:
- довольно высокая стоимость;
- снижение температуры воздуха при длинной воздушной сети;
- невозможность установки в уже построенном доме, так как ввиду особенностей системы, она должна быть спланирована на этапе проектировании здания;
- система сложная в монтаже, если вы привыкли делать все своими руками, тут Вам не справится;
- имеет место быть небольшой шум;
- электрозависимость системы;
Тепловентиляторы
Тепловентилятор Такую систему отопления не сложно смонтировать любому человеку. Удобнее всего применять ее в больших помещениях, таких как склады, гаражи, ангары.
Тепловые завесы
Тепловые завесы Тепловые завесы чаще все применяются в магазинах, складах над дверью или сбоку двери.
Они создают мощный и непрерывный поток воздуха по всей площади защищаемого проема, для отсекания холодного воздуха. Это своего рода невидимая защита, единственный способ защитить помещение с открытыми или часто открывающимися проемами.
Новые современные отопительные системы
В последнее время популярность приобретают инновационные отопительные системы, а именно тепловые насосы, инфракрасные полы и солнечные коллекторы.
Тепловые насосы
Принцип работы теплового насоса основан на том, что геотермальный прибор забирает тепловую энергию из окружающей среды, после чего передает отопительной системе. Тепловые насосы могут работать в обратном режиме, то есть охлаждать постройку в жару.
Такие насосы могут иметь закрытый или открытый цикл работы. Приборы с открытым циклом забирают воду из земли и передают ее в нагревательный контур, отдают тепло и возвращают воду в место забора. Приборы с закрытым циклом прокачивают воду по трубопроводу в водоеме, который забирает или отдает тепло воды.
Такие приборы можно применять в домах без газоснабжения. Оборудовать тепловой насос самостоятельно невозможно. Зато эти дорогостоящие установки позволяют экономить на отоплении в процессе эксплуатации.
Инфракрасные полы
Такие полы работают от электроэнергии и устраиваются в стяжке либо слое плиточного клея. В качестве нагревательных элементов выступают графитовые или карбоновые стержни, которые излучают инфракрасные волны. Лучевое отопление нагревает не воздух в помещении, а предметы мебели, людей и напольное покрытие, а они в свою очередь отдают тепло помещению.
Удобство использования карбоновой пленки или матов в том, что их можно настилать под мебель без риска повреждения. Регулировка температуры нагрева происходит автоматически – при перегреве частицы отдаляются друг от друга, из-за повышения сопротивления температура снижается.
Энергозатраты на инфракрасные полы небольшие. Потребляемая мощность квадратного метра пола составляет 116 Вт, и после нагревания она снижается до 87 Вт. Благодаря установке терморегуляторов можно не только контролировать температуру нагрева, но и сократить энергозатраты на 30% максимум.
Солнечные коллекторы
Установки собирают энергию солнца и передают ее тепловому носителю, в роли которого может быть антифриз, масло или вода. В такой отопительной системе обязательно предусматривают дополнительные электронагреватели, которые работают при нехватке солнечной энергии.
Солнечные коллекторы бывают вакуумные и плоские. В последних установлен абсорбер с теплоизоляцией и прозрачным покрытием. В вакуумных коллекторах стоит многослойное покрытие. Поскольку внутри прибора создается вакуум, теплоноситель может нагреваться до 300°С. Плоские агрегаты могут подогревать его максимум до 200°С.
Преимущества солнечных коллекторов заключаются в небольшом весе, простой установке и высокой эффективности. Минусами таких установок является зависимость эффективности работы от разности температур.
Преимущества и недостатки воздушных систем отопления
Практически незаметная воздушная система отопления
Воздушные системы отопления являются одними из самых востребованных, и знакомы нам с детства – их очень часто применяли при устройстве отоплений больших магазинов, а теперь и торговых центров. Принцип работы воздушных систем отопления загородного дома заключается в том, что тёплый воздух, поступающий в помещение по воздуховодам, вытесняет холодный воздух, находящийся в нижней части помещения, при этом охлаждённый воздух возвращается обратно. Существует два основных вида воздушных систем отопления: гравитационная система и система, работающая с использованием устройств принудительного вентилирования.
Что касается системы, работающей за счёт естественной циркуляции воздуха, то можно отметить тот факт, что их устройство не требует установки дополнительных устройств, обеспечивающих движение нагретого воздуха. Всё происходит естественным путём – воздух, нагретый в теплогенераторах, поступает по специально оборудованным для этого воздуховодам в помещение. Как правило, такие воздуховоды устраиваются под потолком. После того, как тёплый воздух попадает в комнату, возникает разница температур и холодный воздух, имеющий другую плотность, заменяется тёплым. Основным преимуществом такой системы отопления является её независимость, так как она не требует устройства вентиляторов. Что касается недостатков, то это, прежде всего, небольшая скорость движения воздуха, что приводит к быстрому охлаждению его в случае появления сторонних источников поступления воздуха, таких как окна и двери.
Последний, в свою очередь, удаляется из комнаты по дополнительному воздуховоду и нагревается, образуя замкнутую систему. Преимуществом такой системы по сравнению с гравитационной системой, является высокая эффективность, связанная с большой скоростью движения воздуха. Значительным недостатком часто является наличие постороннего шума, издаваемого вентилятором.
Воздушные системы отопления, помимо способа вентиляции, делятся ещё по нескольким признакам. В частности, может отличаться форма воздуховода
Это чаще важно только с эстетической точки зрения. Бывают системы с круглым и прямоугольным профилем
Те и другие работают одинаково эффективно, вот только прямоугольные воздуховоды лучше вписываются в интерьер. Также воздуховоды могут быть жёсткими и гибкими. Существует также разделение по материалу, из которого они изготовлены. Это могут быть воздуховоды следующих типов:
- металлические воздуховоды, изготовленные из чёрной, нержавеющей и оцинкованной стали. Также часто для этого используются различные сплавы, в том числе алюминиевые. Особого внимания заслуживают медные воздуховоды, но они традиционно отличаются высокой стоимостью.
- пластиковые воздуховоды, которые изготавливаются из полимерных материалов, таких как винипласт и полиэтилен. Они имеют низкую стоимость, но имеют небольшую степень огнестойкости;
- текстильные воздуховоды, для устройства которых используется специальная ткань на основе полиамида. Они работают достаточно эффективно, но способны лишь подавать горячий воздух.
При устройстве воздушных систем отопления необходимо учитывать различные нюансы
В частности, при прохождении воздуховодов через улицу и не отапливаемые помещения, стоит уделить внимание теплоизоляции воздуховодов. Это снизит тепловые потери и улучшит эффективность работы системы
Ещё одно имущество воздушных систем стоит отметить – они могут параллельно использоваться для фильтрации и освежения воздуха. Для этого в воздуховоды встраиваются специальные фильтры, освежители и увлажнители.
Отопительные приборы бывают:
- Алюминиевые, биметаллические и стальные радиаторы.
- Панельные приборы отопления
- Секционные приборы водяного отопления
- Конвекторы
- Алюминиевые радиаторы
- Биметаллические радиаторы
- Чугунные радиаторы колончатого типа – это практически самый распространенный вид радиаторов. Они долговечны к тому же практичны в использовании.
Система водяного отопления
(Водяной воздушный отопление радиационный)
Самое распространенное в России отопление – водяное. В этом случае тепло передается в помещения горячей водой, содержащейся в приборах отопления. Наиболее привычный способ – водяное отопление с естественной циркуляцией воды. Принцип прост: вода перемещается из-за разницы температур и плотности. Более легкая горячая вода поднимается от отопительного котла вверх. Постепенно остывая в трубопроводе и отопительных приборах, тяжелеет и стремится вниз, обратно к котлу. Основное преимущество такой системы – независимость от электроснабжения и достаточно простой монтаж. Многие российские умельцы справляются с ее установкой самостоятельно. Кроме того, небольшое циркуляционное давление делает ее безопасной. Но для работы системы требуются трубы увеличенного диаметра. При этом пониженная теплоотдача, ограниченный радиус действия и большое количество времени, требуемое на запуск, делает ее несовершенной и подходящей только для небольших домов.
Более современны и надежны схемы отопления с принудительной циркуляцией. Здесь вода приводится в движение за счет работы циркуляционного насоса. Он устанавливается на трубопроводе, подводящем воду к теплогенератору, и задает скорость потоку. см. Установка насоса
Быстрый запуск системы и, как следствие, быстрый прогрев помещений – достоинство насосной системы. К недостаткам относится то, что при отключении электропитания она не работает. В результате это может привести к замораживанию и разгерметизации системы. Сердце системы водяного отопления – источник теплоснабжения, теплогенератор. Именно он создает энергию, обеспечивающую тепло. Такое сердце – котлы на разных видах топлива. Наиболее популярны газовые котлы. Другой вариант – котел на дизельном топливе. Электрические котлы выгодно отличаются отсутствием открытого пламени и продуктов горения. Твердотопливные котлы не удобны в эксплуатации из-за необходимости частой топки. Для этого надо иметь десятки кубометров топлива, площади для его хранения. А добавьте сюда трудозатраты на загрузку и заготовку! Кроме того, режим теплоотдачи твердотопливного котла цикличен. И температура воздуха в отапливаемых помещениях заметно колеблется в течение суток. Место для хранения запасов топлива также необходимо и для котлов на жидком топливе. см. Установка теплогенератора
Конвекционное отопление
Конвекционные радиаторы отопления Основным элементом такой системы выступает конвектор, внешне похожий на обычный радиатор. Он состоит из медных трубок и металлических перемычек из алюминия (или меди). В нем установлен вентилятор для принудительной циркуляции воздуха.
По принципу работы конвектор ничем не отличается от других приборов. Он так же обогревает холодные массы воздуха и перемещает теплые вглубь дома.
Существует три разновидности такого оборудования:
- настенное
- напольное
- встраиваемое
Конвекторные системы редко устанавливают в жилых помещениях, но в общественных местах они присутствуют повсеместно. Их можно встретить в больших магазинах, школах и на лестничных площадках. Данное оборудование отличается немалыми габаритами и требует естественной вентиляции помещения. Это делает его привлекательным для монтажа в больших общественных зданиях и малопригодным для жилого фонда.
Экзотика
Какое бывает отопление помимо привычных и широко используемых схем с жидким теплоносителем?
Воздушное
В роли теплоносителя выступает обычный воздух. Поскольку его удельная теплоемкость невелика, приходится транспортировать большие объемы; зачастую системы воздушного отопления совмещаются с вентиляцией.
Решение интересно отсутствием в интерьере отопительных приборов. Главный недостаток – в том, что скрытая прокладка воздуховодов возможна лишь на стадии строительства или капитального ремонта дома.
Воздуховоды воздушного отопления.
Теплый пол
В роли отопительного прибора выступает вся поверхность пола. Для этого в стяжку или под чистовое покрытие укладывается труба с теплоносителем, греющий кабель или пленочный нагреватель. Работа легко может быть выполнена своими руками, без привлечения специалистов.
Теплый пол интересен своей экономичностью. Нет, цена киловатт-часа тепла не меняется: она зависит лишь от источника тепла. Экономия достигается более эффективным распределением температур и меньшими утечками через потолок.

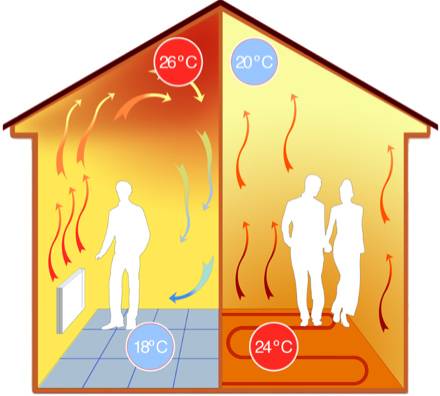

Распределение температур в случаях конвекционного отопления и теплого пола.
Инфракрасное
Большая часть тепла передается от нагревательного элемента предметам и людям в помещении за счет теплового излучения, а не конвекции. Поскольку отопительные приборы воздействуют непосредственно на температурные рецепторы обитателей дома, температура в помещении может быть снижена до 15-16С без малейшего дискомфорта. Отсюда – опять-таки экономия энергии.
На фото – инфракрасная потолочная панель.

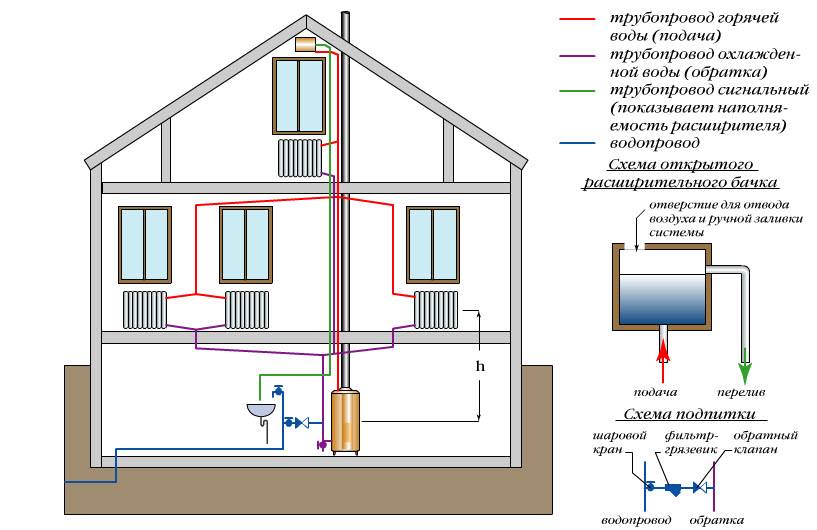

Упрощенный вариант системы отопления с естественной циркуляцией теплоносителя
При выборе гравитационной системы отопления частного необходимо провести ряд расчетов, чтобы уяснить, насколько система будет обеспечивать прогрев помещения. При нормальных условиях в схеме построения разводки трубопроводов учитываются объемы отдельных помещений и мощность радиаторов отопления, устанавливаемых в них. При установке радиаторов одного номинала гравитационная система отопления будет прогревать помещения неравномерно. Первый, самый ближний к котлу радиатор будет нагреваться больше, а в самом крайнем от котла радиаторе температура теплоносителя будет существенно ниже. Именно поэтому, при подборе отопительных приборов, первые устанавливаются меньшей мощности, а те, которые дальше, должны быть мощнее.
Немаловажно в выборе элементов конструкции правильно подобрать и расширительный бак. При расчете объема расширительного бака принято брать за основу соотношение 1/10
То есть при объеме воды в системе около 250 литров, объем бака должен быть не меньше 25 литров.
Гравитационная система отопления очень требовательна к материалам конструкции. Прежде всего, это касается труб и трубопроводов. Большой объем теплоносителя и низкое давление в системе требуют, чтобы циркуляция осуществлялась с наименьшими потерями, а это возможно, либо в стальных, либо в полипропиленовых трубах. Но и здесь имеются определенные ограничения. Так, стальные трубы должны соединяться либо сварным способом газовой или электросваркой, либо при помощи резьбовых соединений. И если первый вид позволяет обеспечить надежное соединение практически без получения сварного шва внутри трубы, то резьбовой способ может создавать большое количество неровностей внутри трубопровода. Что касается полипропиленовой трубы, то у нее есть один существенный недостаток. Этот недостаток касается способности трубы выдерживать высокие температуры – максимальная температура, которая по утверждению производителей может выдержать такая труба это +95 градусов, что не подходит для трубы устанавливаемой сразу после котла.
Но даже несмотря на все эти предостережения, упрощенная схема гравитационной системы отопления существенно отличается от системы принудительной циркуляции.
В состав такой системы обязательно должны входить:
- Нагревательный котел ( обязательное условие таких систем это наличие котла с большим объемом водогрейной рубашки);
- Трубы подачи воды большого диаметра 11/2 дюйма;
- Расширительный бак емкостью 1/10 объема жидкости в системе;
- Трубы подачи диаметром 1 дюйм;
- Радиаторы разного размера для обеспечения равномерного прогрева помещений;
- Труба обратной подачи;
- Кран слива жидкости;
- В качестве приборов контроля в системе устанавливаются термометр и манометр в котле, и краны Маевского в радиаторах.
Как видно, система имеет небольшое количество конструктивных элементов и вполне пригодна для того, чтобы собрать ее самостоятельно.
Воздушное отопление
Этот вид системы отопления частного дома заслуживает внимания для применения благодаря своей универсальности. Нагретый в теплообменниках воздух может подаваться как в отдельное помещение, так и по всему зданию.
При воздушном отоплении дом очень быстро прогревается и становится пригодным для комфортного проживания. До появления и внедрения водяного отопления обогрев подаваемым по воздуховодам горячим воздухом широко использовался в нашей стране. Наиболее эффективным он показал себя при использовании зданий с большими жилыми площадями.
Плюсы использования воздушного отопления:
- Экономичность и эффективная доставка тепла. Отсутствует промежуточный носитель (напомним, его роль в водяном отоплении выполняет вода или иная жидкость), не нужны дополнительные приборы обогрева.
- Легкий и быстрый запуск в работу. Такое отопление не может протечь, затопить дорогой интерьер, замерзнуть.
- Высокий коэффициент полезного действия и долговечность. При правильном техническом обслуживании аварийные ситуации сведены к минимуму. Оборудование воздушного обогрева служит безотказно десятилетиями.
- Высокий уровень интеграции с вентиляционными системами, что положительно сказывается на снижении стоимости работ и материалов, а также в простоте и экологическом преимуществе монтажа.
Как выбрать лучшую систему отопления?
Отопительных систем существует множество. Все они имеют привлекательные стороны и значимые недостатки. Неподготовленному человеку довольно сложно в них сориентироваться и осуществить правильный выбор
Чтобы не ошибиться, нужно точно знать, на какие моменты следует обратить свое внимание
Во-первых, это доступность топлива и его стоимость. Можно считать это ключевым моментом. Как бы ни понравилась система, но если топливо для нее труднодоступно, поставляется в регион с перебоями или имеет слишком высокую стоимость, стоит подумать о другом варианте. Иначе отопление дома влетит «в копеечку» и окажется неэффективным.
По статистике, большинство владельцев частных домов выбирают отопительные системы с жидким теплоносителем. Это практичный, надежный и достаточно экономичный вариант
Второй момент – возможность комбинирования отопительных систем. В некоторых случаях очень практичным может оказаться использование основной и дополнительно системы. Это дает уверенность, что при возможных перебоях с поставками энергоносителя дом не останется без тепла.
Кроме того, появляется возможность сэкономить, поскольку можно использовать самый экономичный на данный момент способ обогрева.
И, наконец, финансовая сторона вопроса. Нужно определить, какую сумму потребитель сможет выделить на приобретение оборудования, его грамотный монтаж и последующее регулярное обслуживание.
