Как установить влагозащищенные розетки в ванную комнату — пошаговая инструкция

Установка

Монтаж розеток в ванной комнате с нуля должен производиться, основываясь на рекомендациях:

• перед установкой линия оснащается отдельным автоматом для аварийного отключения;
• каждая розетка имеет отдельное подключение с обособленным проводом;
• розетка комплектуется кабелем заземления и оснащается крышкой;
• располагаться прибор должен не ближе 60 см от источников воды;
• монтаж проводится без ремонта, поэтому розетка должна быть оборудована отдельным кабелем, который подключен к распределительному щитку через автомат.

Для установки потребуются следующие инструменты:

• индикатор для измерения напряжения;
• отвертка крестовая;
• нож или специальный инструмент для удаления изоляции;
• уровень;
• дрель;
• плоскогубцы.

Затем начинается процесс монтажа. Условно он разделяется на 4 главных этапа:

1. Сверление отверстий, в которые устанавливаются дюбели. Они нужны для закрепления устройства.
2. Затем подготавливают проводку. Наконечники очищают от изоляционного слоя при помощи ножа или специального инструмента для очистки.
3. После проводят установку болтов в подготовленные отверстия. Затем соединяют с розеткой и прикрепляют ее в коробку к стене на дюбели. Влагостойкие приборы оснащены готовыми отверстиями, которые оборудованы резиновыми заглушками. В них и подсоединяется проводка перед подключением к электросети.
4. Финальным шагом будет установка корпуса на отведенное место и подача электричества.

Если будет устанавливаться встраиваемая розетка, то на первом этапе нужно проделать отверстие в стене по диаметру коробки. После чего ее нужно установить на гипсокартонную стену при помощи специальных винтов и подключить провода.

Установка дополнительной розетки производится по схожему алгоритму, но с небольшим отличием. Выделяют 2 способа подводки кабеля:

• проведение новой линии электрокабеля от щитка, установка отдельного защитного автомата;
• установка трансформатора, в этом случае заземление осуществляется от ближайшей электроточки.

Остальные шаги такие же, как при первоначальной установке. При установке дополнительного оборудования приходится делать дополнительные отверстия в облицовочном покрытии, для этого используют специально предназначенные сверла и коронки.

При монтаже следовать технике безопасности:

• монтаж проводится в обесточенной квартире;
• провода проверять индикатором перед подключением;
• нельзя допускать контакта с оголенными проводами.

При выполнении простых правил установки можно самостоятельно подключить розетку в ванной комнате без особых усилий.

Розетки в ванных помещениях можно и нужно устанавливать.

Для соблюдении требований безопасности устанавливаются электророзетки только в третьей зоне комнаты на определенной высоте и отдаленности от источников воды, со степенью защиты IPx4 и выше, они должны быть оборудованы заземлением, установлен автомат или УЗО для отключения электроэнергии в случае утечки тока

Выбор розетки производиться с учетом подключаемых к ней приборов и их суммарной мощности. Для мелких бытовых приборов: плойка, бритва, можно использовать розетки на 8 А. Для мощных устройств, таких как стиральная машина и водонагреватели, потребуются розетки на 16 А. Соблюдая приведенные требования по установке и монтажу, любой человек без специальных знаний и умений сможет самостоятельно подключить прибор.

Требования к установке точек электропитания

Новые модификации электрических устройств рассчитаны на то, чтобы их эксплуатировали в помещениях с повышенной влажностью. Но и к ним, и к розеткам предъявляются повышенные требования. Уточнить правовую информацию можно в нормативных документах, например, в ГОСТ Р 50571.11 (1996) и ПУЭ (7.1).

Какие зоны подходят для монтажа

Как известно, сочетание воды и электричества в быту очень опасно для человека. Поэтому ванную комнату, где такой контакт возможен, принято делить на зоны. Всего их четыре – от 0 до 3.

По правилам, электрические приборы могут размещаться в любой из зон, но они должны соответствовать нормам напряжения, степени защиты, а также быть подключенными к автоматам УЗО в квартирном электрощитке.

Разберем возможности каждой зоны.

Если в ванной комнате установлены перегородки или сделаны ниши, предотвращающие регулярное попадание водных брызг на корпус электрических точек, требования к монтажу более мягкие. Например, можно обойтись без предохраняющей крышки.

На какой высоте устанавливать розетку

Стандарты высоты, на которой должна производиться установка розеток в санузле или ванной комнате, за полвека не изменились: 0,9-1 м от поверхности пола.

Однако строгих правил нет, поэтому при монтаже чаще руководствуются удобством использования. Например, электроточка для стиральной машинки обычно находится ниже ее верхней крышки, сбоку от корпуса.

В современной справочной документации можно встретиться с нормами высоты, кардинально отличающимися от принятых раньше стандартов.

При планировке квартир в многоэтажках выбирают высоту 40-45 см от уровня бетонной плиты, то есть с учетом последующей отделки – 30-35 см над финишным напольным покрытием.

Обратимся к требованиям ПУЭ. Оказывается, там обозначено только максимальное удаление розетки от напольного покрытия – 1 м. Минимального не указано, а это значит, что ее можно монтировать даже в плинтус. При этом если в семье есть дети, рекомендуется применять специальные технические устройства – с защитными шторками.

Однако положение на расстоянии 0,3 м от пола и тем более в плинтусе абсолютно не подходит для ванной комнаты. В местах прохождения коммуникаций, по которым циркулирует вода, нельзя располагать розетки внизу, ведь постоянно существует риск затопления помещения.

Также следует придерживаться общих для всех комнат правил:

• не менее 10 см – расстояние до дверных и оконных проемов;
• не менее 15 см – расстояние до потолка;
• 90 см – при установке блока «розетка/выключатель» высота от пола.

Можно сделать вывод, что оптимальным является расположение розетки на расстоянии от 0,5 м до 0,9 м над уровнем чистового пола. Если необходимо заменить старую розетку, лучше просто демонтировать ее и установить новую, не меняя места.

Правила прокладки электрокабеля

В новых домах при замене розеток кабель обычно не трогают, так как он полностью отвечает нормам безопасности и способен выдержать нагрузку. Если дом старый, то во время ремонта в ванной перед монтажом розеток провода лучше заменить.

Для установки бытовой техники – стиральной машинки, нагревателя – рекомендуется монтировать мощные силовые линии, а в некоторых случаях – и выделенные электромагистрали с отдельным УЗО.

Обязательно потребуются монтажные коробки – для распределения проводов по линиям. Если в ванной комнате установят 2 блока розеток, соответственно, и распределительных коробок потребуется тоже 2.

Монтажные коробки размещают под потолком на регламентируемом правилами расстоянии, и уже от них вертикально вниз опускают провода до места установки розетки.

Дело в том, что за облицовкой не видно расположение кабеля, поэтому его диагональное размещение строго запрещено. Любой провод, находящийся за пределами канала «монтажная коробка/розеточный блок», может стать причиной аварии.

По близкому расстоянию, то есть напрямик, провода можно располагать либо под напольным покрытием, либо над подвесными конструкциями – натяжными или гипсокартонными потолками. Но в этом случае провода желательно поместить внутрь защитных рукавов (неметаллических). Это относится ко всем типам изделий: ВВГнг, ВВГ и даже NYM.

Несколько слов о типе проводки. Для ванных комнат наиболее безопасной считается внутренняя, расположенная в штробах под облицовкой. Наружная также используется, но крайне редко, так как она характерна для ванн в деревянных домах. Прикрыть провода можно пластиковыми коробами из негорючего материала.

Нормы монтажа в санузле

Размещение розеток в ванной комнате должно осуществляться согласно требованиям, прописанным в нормативной документации. Это ПУЭ (Правила устройства электрических установок, часть 7.1.) и ГОСТ Р №50571-11.

Требования к розеткам в ванной комнате:

• устанавливать устройства подключения можно не ближе чем в 0,6 метрах от умывальника, гидробокса, джакузи и пр.;
• электропроводка к приспособлениям должна быть скрытой, она замуровывается в стенах либо укладывается в изоляционном коробе (скрытый монтаж защищает провода от действия воды, кабель должен быть трехжильным, сделанным из меди в двойной изоляции);
• влагостойкие розетки для ванной должны быть заземлены;
• сопряжение устройства с электропроводкой следует тщательно изолировать;
• сердечник приспособления должен быть герметизирован уплотнителем из резины, а отверстия разъемов закрыты крышкой;
• у изделия должен быть третий контакт для заземляющей защиты;
• перед тем как выбрать, на какой высоте устанавливать розетки в ванной, следует учесть следующее: расстояние от них до любого сантехнического прибора должно равняться не меньше 0.6 метра, по вертикальному направлению — не менее 1 м.

Особенности монтажа

Перед тем как провести розетку в ванную и спроектировать схему электропроводки, комнату следует поделить на условные участки. Их описывают Строительные нормы и правила (СНиП). Есть 4 таких участка.

Зона 0. Это место прямого контакта с водой внутри сантехнических приборов. Даже влагостойкие устройства подключения тут монтировать запрещается. При попадании на них воды возможно короткое замыкание.

Когда иного выхода нет, в зоне 0 можно поставить изделие с защитой от пыли и воды класса IP-47 или 48. Такое изделие выдержит и погружение в воду.

Зона 1. Это места, в которых возможно контактирование электроприборов с водой при ее разбрызгивании. Зона 1 расположена до 0,6 м по всем направлениям от источников воды. Монтировать приспособления для подключения электроприборов тут нежелательно.

Зона 2. Эти участки находятся на расстоянии от 0,6 до 1,2 м от сантехники. Тут можно монтировать устройства подключения с защитой от воды классов IP-Х6 и Х5. Высота водорозеток в ванной на этих участках должна быть не меньше 1 м.

Зона 3. Она наиболее безопасна для электроприборов. Расположена от 1,2 до 2,4 м от раковины, джакузи, душа и пр. В ней можно устанавливать устройства подключения с невысоким уровнем защиты категорий IP-Х4, Х3, Х2 и Х1.

При большой площади помещения и расстоянии до сантехники более 2,5 метра можно использовать продукцию категории IP-Х0. Она может быть накладной или монтируемой в стену. Однако она все равно должна быть оснащена крышкой. Так конденсат не будет проникать внутрь корпуса.

Перед тем как сделать розетку в ванной, следует учесть, что для нее следует протянуть отдельную электропроводку. Ее необходимо подсоединить к электрощиту через УЗО. Так при авариях электрооборудование не будет выходить из строя.

Заключение

Изделия для подсоединения электроприборов в санузле должны отвечать определенным условиям нормативной документации: ПУЭ, СНиПа и ГОСТа. Они обязательно должны быть влагостойкими, заземленными и мощными. Монтировать их можно только вдали от сантехнических приборов.

Полезные советы по электромонтажу в ванной

Перед установкой крупного и мощного оборудования необходимо подумать, а нужна ли для подключения розетка. Предположим, для работы бойлера с мощностью 3,5-5,5 кВт, функционирующего в постоянном режиме, лучше использовать не обычную силовую розетку, а прямое подключение с отдельным автоматом.

Чтобы защитить электроточки от попадания воды при купании, их можно разместить в нишах, за перегородками и даже в шкафах

Если в ванной установлена раковина со столешницей, то можно рассмотреть интересное и удобное решение со скрытым модулем. Блок розеток спрятан в столе, а наружу выходит только элемент, за который его можно легко достать наружу.

Главное преимущество выдвижного модуля – стопроцентная защита от воды, но при условии своевременной маскировки.

Линию, идущую в ванну комнату, нужно обязательно оборудовать УЗО, а каждый мощный прибор – отдельным автоматом защиты. Так, при поломке одного прибора остальные линии будут работать в обычном режиме.

Выносные и выдвижные «колонны» и «книжки» активно применяют в офисах и на кухнях, однако для оснащения ванной комнаты они также подходят

Руководство по монтажу

Если есть навыки монтажа электропроводки, то сделать ее в ванной своими руками несложно. Для этого подготавливают описанные материалы и инструменты, после чего действуют по разработанному плану с соблюдением рекомендаций специалистов.

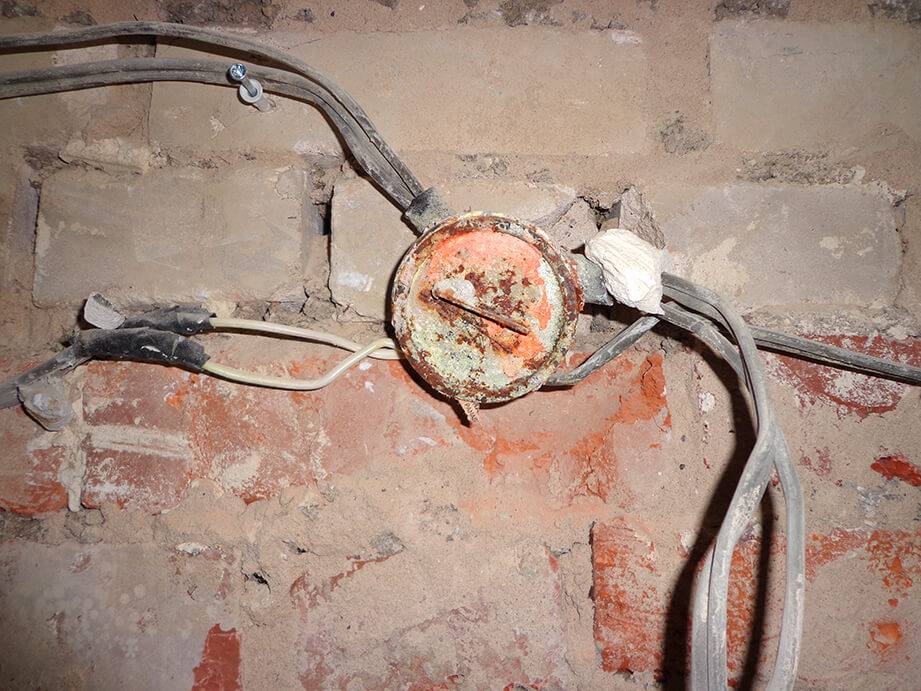

Демонтаж старой проводки

В домах старой постройки часто ванная комната и туалет совмещены и находятся в одном помещении. Проводка была рассчитана на небольшие нагрузки. Сейчас здесь устанавливают мощную бытовую технику.

Для подключения современного электрооборудования, чтобы обеспечить требования пожаробезопасности, придется делать новую проводку. Один из сигналов к этому — частое выбивание автоматов. Старые линии можно не демонтировать, но обязательно изучают их расположение, а затем прокладывают новые.

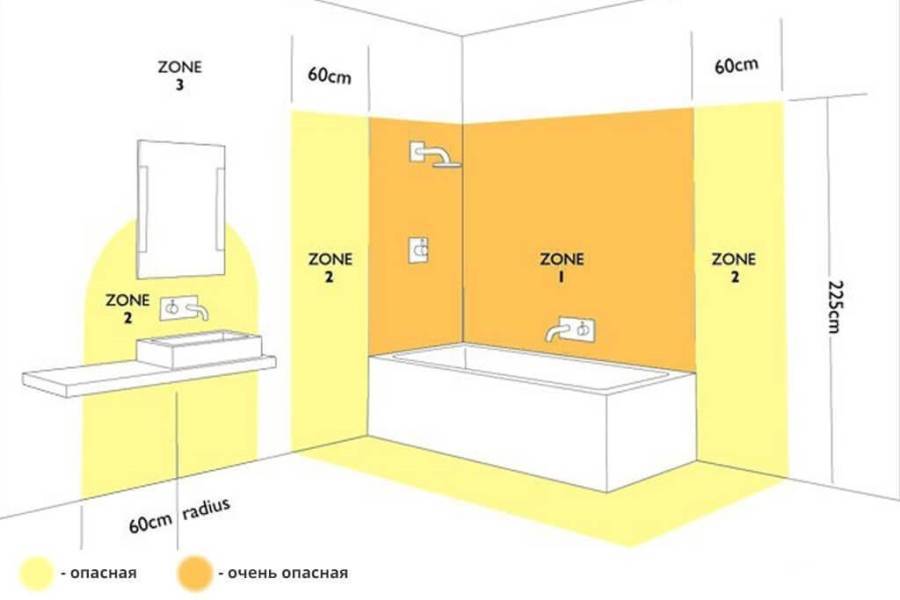

Разделение пространства на зоны

Согласно уровню электрической опасности, санузел принято делить на несколько участков:

1. Зона 0. Непосредственно ванна или душевая кабина, здесь опасность будет максимальной. Устанавливают приборы, имеющие 7 степень защиты от влаги. Здесь рекомендуют использовать светильники, работающие от напряжения 12 В.
2. Зона 1. Края стен внутри душевой кабины и вокруг ванны. Подойдут приборы с IPX5.
3. Зона 2. Она находится на расстоянии 0,6 м от предыдущей. Электрооборудование должно иметь класс IPX4.
4. Зона 3. Оставшийся участок, расположенный в пределах 2,4 м. Минимальная влагозащита приборов — IPX1.

Прокладка кабеля и подрозетников

После определения мест расположения розеток и выключателей переходят к проведению электропроводки. При укладке кабеля учитывают характеристики стен.

Если в них есть пустоты (например использовался гипсокартон), то в них кабель помещают в гофрированные трубы. В сплошных стенах перфоратором или штроборезом делают канавки для провода.

Кабель помещают в гофру, затем в штрабу и заделывают гипсом, а стены покрывают финишным материалом. Подрозетники фиксируют алебастром.

Сечение проводов

Для подключения оборудования используется 3-жильный медный кабель. Его сечение зависит от мощности прибора. Современная техника отличается низким энергопотреблением, поэтому понадобятся провода небольшого сечения.

Безопасные розетки

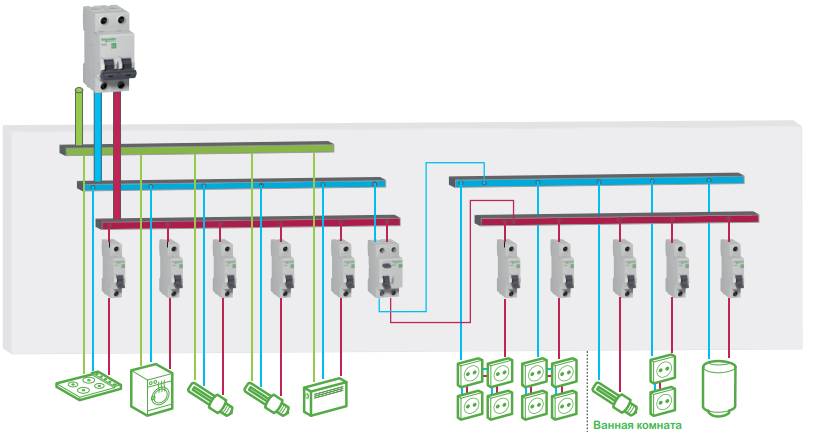

Для обеспечения безопасности розеток каждая должна иметь отдельный узел защитного отключения. Его уровень номинального тока должен быть равен или немного больше соответствующего показателя используемого автомата.

При большой разнице этих значений оборудование будет работать некорректно. Для подключения стиральной машины достаточно установить розетку на 16 А, у которой керамическая поверхность и соответствующий уровень защиты от брызг.

УЗО, дифавтомат и заземление

В связи с повышенной влажностью в ванной высокий риск поражения электрическим током. Чтобы этого не произошло, все розетки оснащаются УЗО. Для правильной работы такого устройства надо обязательно делать заземление, его подключают к соответствующей клемме в электрощите.

Особенность этого помещения в том, что здесь надо установить планку системы уравнивания потенциалов. Для этого берут пластину, на которую приваривают болты, на них накручивают гайки. Подсоединяют все металлические объекты.

Для него не нужен заземляющий контур. Автомат срабатывает при утечке тока. Прибор менее чувствителен по сравнению с УЗО, но его достаточно для обеспечения безопасности в ванной.

Как выбрать розетку

Устройства, предназначенные для монтажа в комнатах с высокой влажностью, мало чем отличаются от простых.

При выборе устройства обращают внимание на такие параметры:

Класс влагозащиты. Этот параметр определяют, расшифровывая маркировку, нанесенную на корпус или упаковку. Она состоит из символьного обозначения IP и цифрового кода. При выборе электроточки для ванной учитывают обе цифры. Первая отражает степень защищенности от пыли и грязи, вторая — от воды. Обе цифры должны иметь значения более 4. Лучшим вариантом являются розетки со степенью защиты IP65 (+).
Герметичность корпуса. Устройства, маркированные цифрами 6-8, способны выдерживать попадание струй

Важной деталью является крышка. Она снабжена встроенной пружиной, препятствующей случайному открыванию

Чтобы ввести штепсель, нужно аккуратно поднять крышку.
Наличие дефектов. Устройство осматривают, выявляя трещины или сколы. Клеммы не должны быть смещенными
Обращают внимание на плотность прилегания крышки. Она не должна самопроизвольно открываться.
Качество сборки
При покупке влагозащищенной розетки не стоит экономить, выбирая товары неизвестных брендов. Длительным сроком службы отличаются изделия марок BERKER, Makel, GIRA.

Качественная розетка стандарта IP-54.

Встраиваемая

По типу монтажа выделяют встраиваемые и накладные изделия

Встраиваемые розетки применяются в пространствах, в которых главное внимание уделяется интерьеру

Встраиваемые приборы не имеют выступающих элементов и незаметны глазу, монтируются прямо в стену на этапе прокладывания или ремонта. Установка таких приборов сложна, в стене придется просверливать углубление.

Накладная

Накладные крепятся к поверхности стены. Такие устройства выступают из стены и имеют защитное покрытие. Преимущество накладных розеток – простота  монтажа:

1. Достаточно лишь определить место размещения розетки.
2. Просверлить отверстия и закрепить устройство.

С крышкой накладная

Накладные розетки с крышкой – это надежный и безопасный вид устройств для ванной комнаты. Крышка дополнительно оберегает электророзетку от попадания внутрь влаги. Недостаток таких розеток – меньшая прочность

По этой причине важно выбирать проверенное устройство

Тройная внутренняя

Тройные внутренние электророзетки используются для подключения нескольких устройств одновременно. Перед приобретением таких приборов нужно заранее узнать их максимальную мощность.

Исходя из полученного значения выбирается розетка. Также обязательны требования к влагостойкости и герметичности. Изделие монтируется в стену.

Закрытые для шкафа

Закрытые розетки для шкафов – это вариант скрытой установки приборов. Чаще  монтируются на дне подвесного шкафчика. В нижней части шкафа вырезается отверстие необходимого размера, внутрь устанавливается скрытая розетка. Затем все закрепляется, проводятся провода и подключается. Сверху устанавливается дополнительная полка, которая скроет провода.

Правила установки элементов питания в разных помещениях

Розетки устанавливаются в помещениях квартиры, в первую очередь, исходя из назначения конкретной комнаты, а также электроприборов, которые будут в ней установлены. Разберемся, сколько розеток должно быть в помещениях и где их лучше устанавливать.

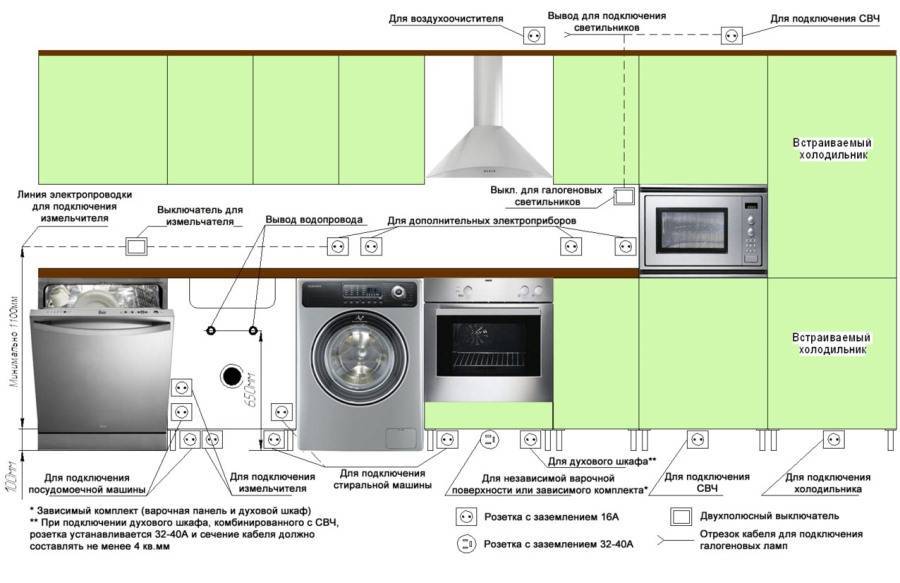

Кухня

Практически в любой современной кухне имеется большое количество электроприборов. Поэтому первый шаг в проектировании интерьера – определение мест для каждого из них. Большинство аппаратов устанавливается на кухонном гарнитуре.

Исходя их этого, дадим несколько рекомендаций на тему размещения точек электропитания на кухонном фартуке:

• Электророзетки, предназначенные для встроенной техники, следует разместить за соседними шкафами, поскольку включать такие электрические приборы непосредственно напротив их задней панели запрещено.
• Точка питания для кухонной вытяжки монтируется на расстоянии 0,6 м от верха навесного шкафа.
• Для запитки мелких кухонных аппаратов, типа блендера или миксера электророзетки монтируются на высоте 0,2-0,3 м от поверхности столешницы.

Нужно помнить также о необходимости установки точек питания для варочной панели, духовки и холодильника. Варочную панель не следует подключать в двойную розетку вместе с духовым шкафом – элемент питания не выдержит такой нагрузки. Еще одну-две точки питания можно установить рядом с обеденным столом.

Наглядно про розетки на кухне на видео:

Гостиная

Имеется четыре варианта размещения электророзеток в таких комнатах, как зал и гостиная. К ним относятся:

Дверной проем. Элементы электропитания монтируются здесь обычно для подключения пылесоса и электрического обогревателя. Установка должна осуществляться на высоте 0,3 м от уровня пола, при этом расстояние до двери должно составлять не менее 0,1 м.

• Диванная зона. В этом месте точки электропитания должны размещаться таким образом, чтобы в них было удобно включать шнур питания ноутбука или зарядное устройство для планшетного компьютера или мобильного телефона. Нельзя забывать и о таких необходимых приборах, как торшеры и светильники, а также кондиционер.
• Зона ТВ. Точка питания здесь должна размещаться на стене за панелью прибора, если речь идет о подвесном телевизоре, или, если аппарат установлен на подставке, таким образом, чтобы при взгляде на экран не было видно кабелей.
• Пространство около рабочего стола. Если в квартире небольшое количество комнат, гостиная нередко выполняет функцию кабинета. В таком случае число разъемов электропитания следует увеличить. В этой зоне нужно расположить розетки для подключения ПК или ноутбука, а также настольной лампы.

Спальня

Любое спальное помещение можно разделить на несколько зон, в в которых нужно разместить точки электропитания. Розетки в спальне в первую очередь нужно установить около прикроватных тумбочек или кровати для подключения ночного светильника, который особенно необходим для любителей почитать перед сном журнал или книгу.

При наличии в комнате для отдыха письменного стола около него нужно расположить две электророзетки, в одну из которых подключается настольная лампа, а в другую – компьютер. Высота их над рабочей поверхностью должна составлять приблизительно 0,2 м. При установке в этой комнате телевизора необходимо еще как минимум две точки питания, которые монтируются на высоте приблизительно 1,3 м от уровня плинтуса. Чтобы кабели не портили интерьер, их желательно спрятать за телевизором.

На видео дополнительно показаны нюансы расположения розеток и выключателей в квартире:

https://youtube.com/watch?v=-qGH2OQdkyw

Таковым должно быть расположение розеток в спальне. Теперь переходим к следующему помещению, на котором нужно остановиться более подробно.

Ванная комната

Размещение розеток в этой комнате также стало необходимостью. В них подключается стиральная машина, электробритва, фен, а при отсутствии в доме горячего водоснабжения – электрический водонагреватель. Правила устройства электроустановок гласят, что точки питания не должны располагаться близко к ванной (душевой кабине), и расстояние между ними должно быть не менее 0,6 м.

Поскольку влажность в этом помещении наиболее высока, то количество стационарных элементов питания в нем желательно сократить до минимума.

Розетки, которые устанавливаются в ванной комнате, должны быть защищены от попадания влаги на контакты специальной крышкой. Кроме того, ПУЭ предусматривает возможность использования в этом помещении только тех элементов, схема которых предусматривает подсоединение к устройству защитного отключения. В аварийной ситуации оно прекратит подачу электроэнергии и не допустит возникновения пожара.

Правила расположения и требования к безопасности

Рекомендации по установке четко говорят о том, что монтаж розетки возможен только в третей зоне

Это важно для ее безопасной эксплуатации

Существуют несколько правил монтажа и требований по безопасности:

• при креплении раковины к столешнице розетку можно сделать над ней на высоте 15-20 см и удалении от края раковины в 30-35 см;
• идеальным вариантом расположения электроузла станет расстояние в 15-20 см в высоту и в 60 см на удалении от края раковины в левую или правую сторону;
• от пола конструкция должна располагаться на высоте не менее 30-35 см;
• при наличии душевой кабины от нее следует отступить примерно 70-80 см, чтобы установить электроузел;
• независимо от места монтажа необходимо предусмотреть установку так, чтобы на розетку ни при каких обстоятельствах не попадали брызги;
• обычно при монтаже на безопасном расстоянии выбираются розетки со шторкой, она защищает не только от воды, но и не дает залезть внутрь механизма маленьким детям;
• когда есть риск попадания влаги внутрь или по какой-то причине розетку сделали близко к мокрому узлу, следует использовать конструкции с защитой типа IP 44.

Иногда в ванной устанавливают выдвижные лючки с розетками прямо на столешнице. Но стоит понимать, что такое решение в ванной комнате достаточно опасно. Если вода затечет под лючок, есть риск возникновения короткого замыкания. Такие решения более разумны для кухни.
