Короб для электропроводки: преимущества, виды, монтаж

Монтаж кабель-канала

Необходимые инструменты:

  • линейка и карандаш;
  • инструмент для пиления профилей в зависимости от материала (пилка по дереву или ножовка по металлу). Чтобы осуществить запил под 45 градусов вам потребуется столярное стусло;
  • дрель или шуруповерт для сверления отверстий;
  • соответствующие метизы;
  • для точного размещения коробов можно пользоваться уровнем.

Кабель каналы в первую очередь используются для проводки на таких поверхностях, которые исключают другие способы монтажа:

  • Металлические поверхности требуют предварительного засверливания в местах крепления короба. Чтобы прикрепить кабель канал к такой поверхности, покупайте специальные саморезы с частым шагом резьбы.
  • Деревянные, гипсокартонные и гипсолитовые  перекрытия не нужно сверлить, если вы пользуетесь саморезами по дереву. Для монтажа с помощью дюбель шурупов предварительно нужно проделать отверстия дрелью со сверлом соответствующего диаметра.
  • Бетонные плиты и кирпичные стены  – очень прочные и твердые объекты. Для работы с ними вам придется прибегнуть к использованию ударных дрелей. Крепление производится дюбель шурупами исключительно.

Подготовительные работы:

  1. Произведите замеры трассы для прокладывания коммуникации.
  2. Разметьте места крепления кабель каналов. Разметка производится с учетом всех поворотов и особенностей стен и перекрытий. Сверяясь с показаниями уровня, карандашом отметьте места будущего расположения кабель каналов. Не стоит прокладывать в местах, где она будет часто травмироваться, выбирайте наименее доступные места.
  3. Сделайте заготовки профиля нужного размера с учетом величин, полученных в результате разметки. Чтобы окончательный результат смотрелся аккуратно, а стыки идеально прилегали друг к другу, зачистите места спилов от заусенец.
  4. Если это необходимо, произведите сверление отверстий в местах предполагаемых креплений.

Монтаж и заполнение кабель-каналов:

  1. Крепите заготовки при помощи соответствующих материалам стен метизов.
  2. При заполнении готовых коробов электропроводкой, убедитесь в том, что она обесточена.
  3. Каждый провод разместите в отдельной нише короба так, чтобы они были изолированы друг от друга и не переплетались.
  4. Закройте закрепленные короба крышками соответственного размера.

Пластиковые изделия на гладкую и прочную поверхность, такую, как металл, допустимо крепить при помощи жидких гвоздей, предварительно очистив от загрязнений и обезжирив примыкающие поверхности.

Порядок прокладки кабеля

Проводка ТВ кабеля в квартире может выполняться двумя способами: открытым, и в кабель-каналы или в штробы.

Технология по укладке кабеля предлагает:

Участок, расположенный от щитовой разводки до разветвления в квартиру, прокладывается в кабель-канале.

  • От ответвления провод подключается через F-разъемы. При этом лучше использовать резьбовые варианты. Наличие внутренней резьбы, позволяет, при необходимости, легко перемонтировать всю сеть.
  • Монтируется разветвитель. Для него важным условием является выбор правильного места. При этом нужно предусмотреть, чтобы не был испорчен интерьер помещения из-за не слишком презентабельного внешнего вида приспособления. Однако и прятать устройство далеко нельзя, чтобы к нему был свободный доступ.

Монтаж разветвителя

Монтируется розетка (см. Как выполняется подключение розетки телевизионной). Выбирается она под требуемый F-разъем, который может быть прямым или угловым.

Правила монтажа антенного кабеля

  • Телевизионный кабель размещается в канале со «слаботочными» линиями, такими как линии сигнализации, телефонные, интернет.
  • Все линии, и разводку ТВ кабеля по всей квартире, стоит выполнять длинными целыми кусками.
  • Нужно избегать пересечений телевизионных кабелей и силовых линий электрической сети, а при необходимости – пересекать провода под прямым углом.
  • Монтажные работы следует проводить с разделителями и разветвителями телевизионных сигналов лишь заводского изготовления. В этом случае, обеспечивается надежный контакт проводов и экранирование входящего сигнала. Это не обеспечивают никакие скрутки проводов, а значит и не будет качественного сигнала для ТВ.
  • Прокладку кабельных линий необходимо выполнять с использованием специального телевизионного кабеля марки РК 75 или специального кабеля для цифрового телевидения.
  • Прокладку и подключение ТВ кабеля нельзя проводить с образованием петли кабеля, его скрутки в бухту, с резкими изгибами. Это сразу приведет к ухудшению качества воспроизведения сигнала.
  • При совместной укладке ТВ кабеля и линии электросети, нужно использовать телевизионный кабель, у которого диаметр центрального провода не менее 1 мм, а лучше с двойным экранированием: двумя слоями фольги, расположенной над оплеткой и под ней.

https://youtube.com/watch?v=QM0h6JNZ9Jg

Проводка кабеля в квартире

Инструкция по проведению в квартиру кабеля предлагает:

На верхнем этаже здания находится щит, от которого проходят множество разных проводов. Они имеют маркировку по принадлежности к определенной квартире.

Распределительный щит

  • Определяется нужный кабель, и протягивается до требуемого этажа.
  • Возле двери сверлится небольшое отверстие, чтобы через него можно было протянуть провод в квартиру.
  • В помещении кабель крепится возле входной двери специальными настенными креплениями.

Монтаж кабеля в квартире

От двери проводка протягивается к телевизору. Обычно для этого кабель скрывается специальными конструкциями.

Полное представление работ по прокладыванию кабеля помогает получить видео, где рассмотрены все действия и даны полезные советы.

Как маскировать телевизионный кабель

После того, как проводка в квартире телевизионного кабеля завершена, возникает необходимость его скрыть. Это можно выполнить несколькими способами.

Например:

Спрятать провода в пластиковом коробе, представляющем собой достаточно длинную конструкцию — примерно два метра, верхняя часть которой открывается. Закрепить короб на стене можно с клеем или саморезами, как на фото.

Пластиковый короб для прокладки кабеля

Выполнить укладывание проводки за плинтус. В этом случае, планка снимается, а после размещения кабеля снова крепится на прежнее место. Можно использовать напольные плинтусы, имеющие кабель-каналы.

Прокладка кабеля в плинтусах

При ремонте квартиры, скрыть проводку можно, выполнив в стене небольших размеров углубления для кабеля, а затем стены оштукатурить. Это самый безопасный вариант.

Подготовка стены под прокладку кабеля

Правильно подобранные провода для проводки в квартире, использование качественных приспособлений и аксессуаров, профессиональный монтаж системы, позволит принимать надежный сигнал ТВ от кабельного телевидения.

Способы крепления на стену


Жидкие гвозди можно использовать как временный способ крепления Правильность фиксации также оказывает влияние на продолжительность работы изделия. Есть несколько способов закрепления кабель-канала на стене:

  • Саморезы. Заранее просчитывается шаг укладки, который зависит от нагрузки на короб, числа проводов, размеров поперечного сечения. Средний шаг составляет 50 сантиметров. Если стена имеет неровную поверхность, шаг нужно уменьшить, чтобы визуально скрыть зазоры и дефекты стены. Не нужно брать длинные саморезы, достаточно изделия длиной 40 мм. Применение – деревянные и гипсокартонные стены.
  • Дюбель-гвозди. Обычно применяются для монтажа на бетонной и кирпичной поверхности. На основании кабельного короба следует проделать отверстия через каждые 50 см диаметром 6 мм. Канал следует приложить к стене и с помощью карандаша поместить места, где будет совершено крепление. В этих местах нужно просверлить отверстия, затем прикладывается короб и вбиваются дюбель-гвозди.
  • Клопы. Это специальные монтажные фиксаторы, которые применяются для крепления на металл толщиной до 2 мм или на алюминиевые профили.
  • Жидкие гвозди. Применяются, когда вышеописанные способы использовать невозможно. Пример – плитка в ванной, металлическая гладкая поверхность. Имеет слабую надежность, поэтому используется как временный способ крепления.

Выбор лучшего метода зависит от материала стен.

Распространенные ошибки

Мастер-самоучка может не знать, как правильно провести кабели в каналах.

Такие люди допускают следующие ошибки:

  1. Отказываются от составления схем и чертежей на подготовительном этапе. Бывает, что владелец дома определяется с местами укладки кабеля уже во время монтажа. В этом случае приходится подстраивать всю обстановку дома под электросеть.
  2. Применяют неподходящие инструменты. Например, сверло по металлу не способно проделать отверстие в бетоне или кирпиче. Неправильно подобранная насадка перфоратора быстро выходит из строя.
  3. Экономят на аксессуарах. Некоторые думают, что покупка фурнитуры становится лишней тратой. Опытные электрики удачно монтируют каналы в стык. У самоучки качественный угол получается далеко не с первого раза. Фурнитура маскирует неровности и зазоры. В деревянном доме соединители защищают кабель-каналы от смещения, стены – от чрезмерного нагрева.
  4. Крепят изделия к поверхности без разметки. Не все хотят покупать уровень или нивелир. Неудачно установленные системы приходится переделывать.
  5. Приклеивают лотки. Такой способ нельзя применять при планировании демонтажа. Вместе с конструкцией удаляется часть облицовки.

Правильно выполненная установка кабель-каналов – простой и безопасный способ укладки проводки. Кабели находятся в свободном доступе, но не на виду.

Применение металлических коробов

В магазинах и на сайтах продажи металлических коробов много рассказывают о возможности их использования. Но «Правила устройства электроустановок» четко регламентируют их применение в зависимости от условий монтажа и эксплуатации

Поэтому, дабы не попасть в «просак», советуем уделить данному вопросу самое пристальное внимание

Применение металлических коробов для скрытой проводки

Для скрытой проводки металлические короба применяются преимущественно в промышленности. Ведь они позволяют обеспечить одно из важнейших условий монтажа провода – это возможность его замены. Ведь короб обеспечивает такую возможность даже при прокладке внутри стен. Применение металлического короба для скрытой проводки

Итак:

  • Короб металлический для проводов, согласно табл. 2.1.2 ПУЭ, может применяться для проводов любого типа. Это могут быть любые сухие помещения.
  • Для влажных и особо влажных помещений, а также для наружной установки, согласно табл. 2.1.2, следует применять стальные короба с толщиной стенки не менее 2 мм. При этом должна быть обеспечена возможность удаления скапливающейся влаги и конденсата.

Применение металлических коробов для открытой проводки

Но, конечно, в большинстве случаев металлическая коробка под провода применяется при открытом способе монтажа провода. Преимущественно для этого используют глухие или перфорированные короба, которые имеют наиболее привлекательный внешний вид и обеспечивают их дополнительную механическую защиту. Применение металлического короба для открытой проводки

Итак:

Для открытой проводки металлические короба, согласно табл. 2.1.2 ПУЭ, могут применяться в помещениях любого типа. Это распространяется и на наружный способ монтажа. При этом правило использования глухих и перфорированных коробов распространяются и на короба, смонтированные открытым способом.

https://youtube.com/watch?v=cGMaEQFfj8Y

  • Что самое главное, при монтаже металлических коробов, согласно табл. 2.1.3 ПУЭ, не требуется дополнительных средств защиты. Это правило распространяется как на работы по монтажу по не сгораемым конструкциям, так и по сгораемым материалам. Кстати пример такого монтажа вы можете найти на видео, которое размещено на нашем сайте.
  • Ведь в случае применения пластиковых коробов для монтажа по сгораемым поверхностям вам можно применять только специальные кабели и провода в несгораемой алюминиевой или свинцовой оболочке.

Устройство и виды кабель-каналов для электропроводки: типы, цены изделий

Кабель-канал представляет собой короб для электропроводки, сделанный в виде закрытого профиля. В большинстве случаев изделия имеют треугольную или прямоугольную форму, хотя встречаются и другие варианты. Конструкция состоит из металлического или пластикового короба, а также крышки. Изделие фиксируется на поверхности различными способами.

Кабель-канал представляет собой конструкция из металлического или пластикового короба и крышки

Для монтажа используются:

  • заклепки;
  • саморезы;
  • специальный клей;
  • винты и т.п.

После того как изделие установлено и закреплено, осуществляется прокладка кабелей в каналы, а затем закрывается крышка. Благодаря особой конструкции все детали приспособления надежно держатся, поэтому нет необходимости в покупке дополнительных фиксаторов. В комплектацию может быть включена различная фурнитура. Она используется для установки дополнительных элементов.

В стандартном наборе обычно присутствуют:

  • переходники;
  • соединители L- или Т-образной формы;
  • заглушки кабель-канала;
  • углы и т.п.

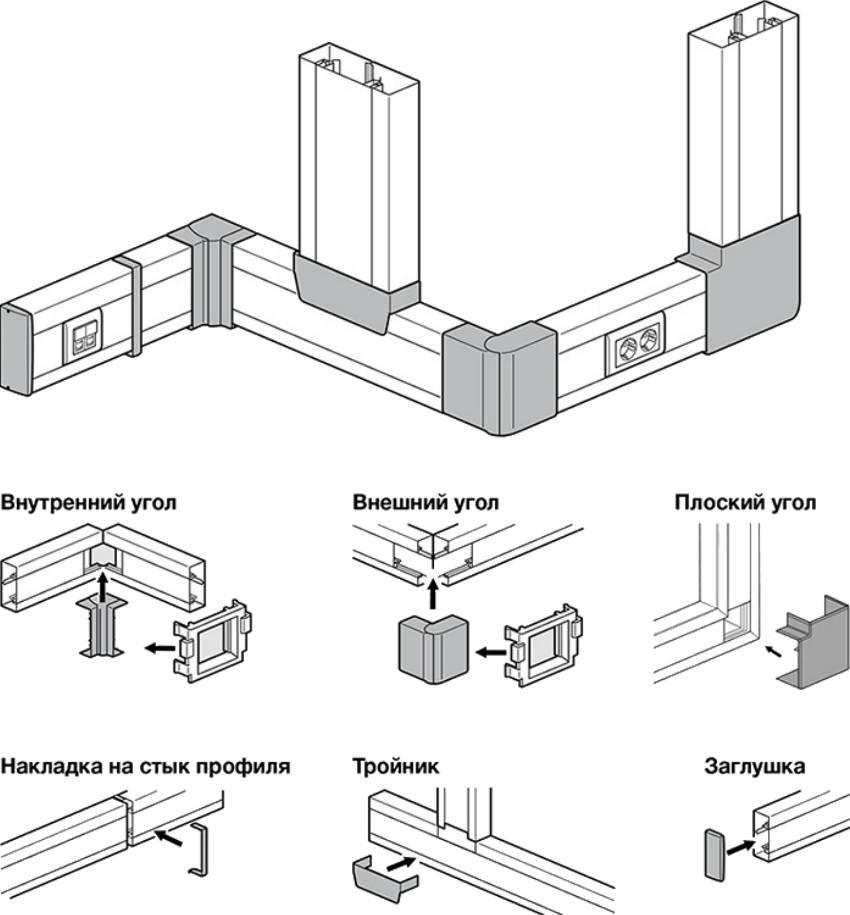

Схема соединения кабель-канала при помощи дополнительной фурнитуры

Если какая-то из деталей была повреждена в процессе монтажа, ее можно приобрести отдельно в любом строительном магазине.

В кабель-каналы для электропроводки можно укладывать следующие виды проводов:

  • компьютерные;
  • силовые;
  • телевизионные;
  • телефонные;
  • слаботочные (видеонаблюдение и пожарная сигнализация).

Сфера применения конструкций, преимущественно пластиковых распространяется на офисные и жилые здания, производственные и административные объекты, медицинские и учебные учреждения, бани и развлекательные комплексы.

Преимущества монтажа электропроводки в кабель-канале:

  1. Долговечный результат.
  2. Безопасность и практичность.
  3. Защита проводки от механических и химических повреждений, а также от влияния влаги и температур.
  4. Эстетически привлекательный внешний вид.
  5. Экономичность.
  6. Быстрый доступ к проводке.

Кабель-каналы из пластика чаще всего используют в жилых или офисных помещениях

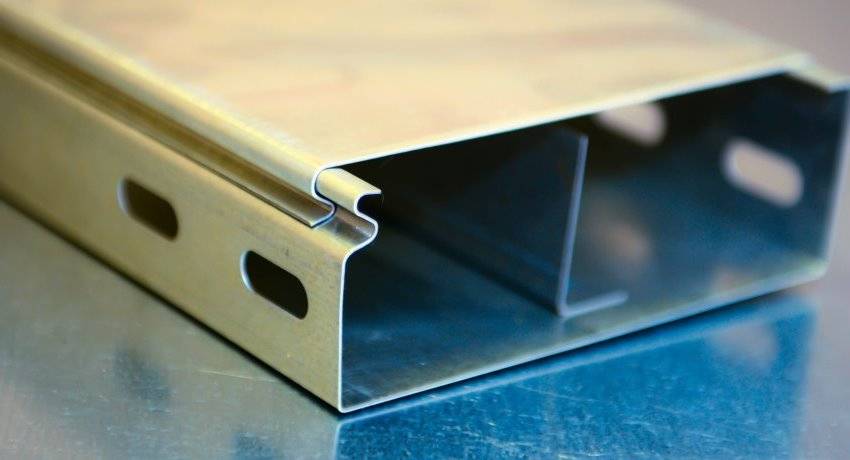

Характеристика металлических кабель-каналов

Металлические конструкции считаются более качественными, нежели пластиковые короба для электропроводки. Для их изготовления производители используют два вида материала: оцинкованную сталь и анодированный алюминий. Такие изделия способны выдерживать большие нагрузки.

Изделия из оцинкованной стали обладают огнеупорными свойствами. Они используются для установки систем оповещения и видеонаблюдения. Стальные короба защищают провода от механических повреждений и влияния электромагнитного излучения. Цена этих изделий значительно выше, чем пластиковых. Стоимость оцинкованного кабель-канала 60х40 мм длиной 2 м (производитель OBO Bettermann) составляет 1175 руб./шт.

Короба, изготовленные из анодированного алюминия, не пропускают к проводке электромагнитное излучение. Этот тип материала обладает стойкостью к огню и механическому воздействию, он практичен и долговечен. Покупка алюминиевого мини-канала 65х40 мм на одну секцию (производитель SIMON) обойдется в 3500 руб./шт.

Металлические кабель-каналы более качественны и долговечны нежели их аналоги из ПВХ

Преимущества металлических изделий:

  • простая система монтажа;
  • высокий уровень пожарной безопасности;
  • большой выбор цветовых решений;
  • наличие крышки, укомплектованной надежной защелкой.

Вдобавок к этому стальной короб обладает высокой ударопрочностью, стойкостью к влиянию температурных перепадов и воздействию прямых солнечных лучей.

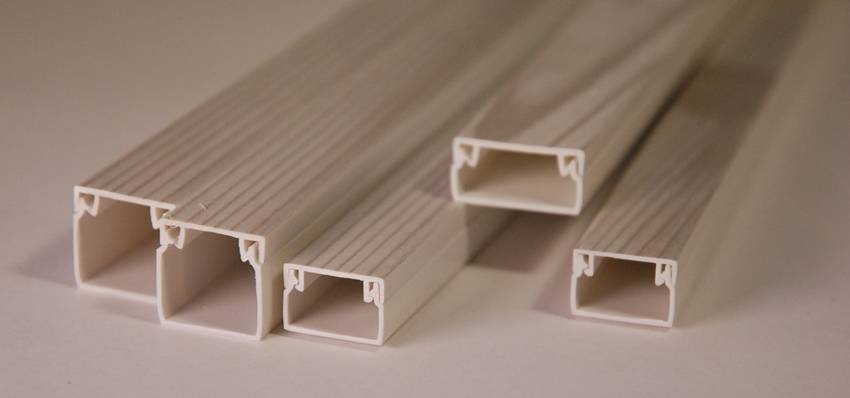

Характеристика пластиковых коробов для проводов

Пластиковые короба для электропроводки пользуются высоким спросом. Данные конструкции могут иметь квадратное, треугольное или прямоугольное сечение. В ассортименте современных магазинов можно найти пластиковые изделия любых видов и размеров, кабель-каналы этого типа могут выполнять защитную функцию и одновременно выступать в качестве декоративной маскировки для проводов.

Достоинства пластиковых коробов:

  • облегченный вес конструкции;
  • устойчивость к коррозийному воздействию;
  • простая система фиксации;
  • для монтажа крышки не требуется использование инструмента;
  • доступная стоимость;
  • высокие декоративные свойства ПВХ кабель-каналов позволяют использовать их в любых интерьерах;
  • не требуется особый уход;
  • материал хорошо поддается раскрою и позволяет получать отрезки любой длины;
  • не подвергается деформационным изменениям под влиянием температурных скачков.

Кабель-каналы отличаются друг от друга материалом изготовления, конфигурацией и размерами

Как правильно его использовать

Перед прокладкой коммуникаций желательно составить план разводки будущей проводки. Взвесить нужно все варианты, чтобы впоследствии не жалеть зря потраченного времени и денег. Потом покупаются нужные кабельные каналы, а дальше рекомендуется действовать следующим образом:

  1. Распаковать кабели и короб.
  2. Нанести разметку на поверхность, задействованную в монтаже.
  3. Отрезать заготовки.
  4. Снять крышку с короба.
  5. Установить на место короб.
  6. Выровнять по уровню.
  7. Сделать отверстия для крепления.
  8. Закрепить короб.
  9. Заложить провода в канал.
  10. Закрыть крышку.

Обратите внимание! После завершения работы рекомендуется записать, где и куда проложен тот или иной кабель. По действующим правилам все кабеля размещаются строго горизонтально или вертикально

По действующим правилам все кабеля размещаются строго горизонтально или вертикально.


Элементы кабельных каналов

Появление кабельных каналов значительно упростило монтаж проводки. Отпала необходимость в создании в покрашенных и оштукатуренных стенах углублений для проводов с последующей заделкой. Каналы кабельные просты в установке и обслуживании, эстетичны и долговечны.

Технология монтажа

Основное преимущество – это легкость монтажа. При этом закрепить конструкцию можно на любой поверхности: стене, полу или потолке. Большее значение имеет материал поверхности: именно от этого зависит способ, как лучше произвести крепление. Рассмотрим основные варианты монтажа, а также типы поверхностей, к которым производится крепление кабель канала.

Разметка поверхности

Прежде чем начинать крепить кабель канал, на поверхности необходимо произвести разметку: на стене отмечается расположение коробов для электропроводки. Это можно сделать при помощи карандаша или мела и строительного уровня

Важно выдерживать горизонталь и вертикаль, поскольку после окончания монтажа неровности прокладки будут бросаться в глаза

Монтаж на саморезы

Чтобы закрепить короб на деревянной стене, используют обычные саморезы. Рекомендуемая длина составляет 2–3 см. Этот метод подходит для деревянных домов, бань и других построек. Также крепление на саморезы подходит для стен, обшитых деревянной вагонкой.

При выполнении монтажа, в дне короба предварительно просверливаются отверстия, в которые затем вкручиваются саморезы. В пластиковых конструкциях отверстия можно делать непосредственно саморезом при креплении. Оптимальное расстояние между точками монтажа составляет 30–50 см, в зависимости от предполагаемой нагрузки на кабель канал (количества проводов электропроводки, размещенной в коробе).

Крепление при помощи дюбелей

Монтаж кабель каналов на бетонной поверхности требует более серьезного подхода и дополнительного инструмента. Для этого потребуются пластиковые дюбели и перфоратор или ударная дрель, чтобы сделать отверстия в бетонной стене. Такой способ подходит для установки любого профиля: как металлического, так и пластикового, во внутренних помещениях или снаружи здания. Порядок выполнения работ следующий:

  • В нижней части короба просверливаются отверстия для крепления. Расстояние между ними, как и в предыдущем варианте, 30–50 см;
  • Затем кабель канал прикладывается к стене по размеченной ранее линии;
  • При помощи шила или гвоздя на поверхности стены отмечается месторасположение креплений;
  • Затем по отметкам в стене перфоратором просверливаются отверстия необходимого диаметра, в которые забиваются пластиковые дюбели;
  • После этого остается закрепить профиль при помощи саморезов.

Клеевой способ

Еще один вариант, как можно закрепить кабель канал – это использовать для фиксации монтажный клей. Чаще всего для этих целей используется клеящий состав «жидкие гвозди», выпускаемый под торговой маркой Момент. Такой клей выпускается в тубах под монтажный пистолет или в обыкновенных тюбиках для ручного нанесения.

Клеевой способ монтажа применяется для крепления кабель каналов к гипсокартону, ПВХ облицовке стен (пластиковая вагонка или панели), а также в ванных комнатах на керамическую плитку. Стоит отметить, что для этого метода подходят только пластиковые короба для электропроводки, поскольку их вес минимален. Также желательно, чтобы количество проводов, закладываемых в кабель канал, было минимальным и не создавало значительных нагрузок на конструкцию.

Технология клеевого метода фиксации заключается в следующем:

  • На заднюю часть профиля наносится клеящий состав. Для обеспечения максимальной площади сцепления клей распределяется волнообразно;
  • Затем кабель канал аккуратно прикладывается к стене по линии разметки и сразу убирается;
  • Через 2–3 минуты, когда клей начал подсыхать, полоса прикладывается заново и сильно прижимается на несколько минут.

После полного схватывания клеящего состава, в проблемных местах производится дополнительная фиксация. Для крепления используют небольшие саморезы или забивают гвозди.

В заключение приведем несколько рекомендаций, которые пригоятся при .

Для облегчения соединения профиля, используйте предлагаемые производителем дополнительные элементы: Т-образные и угловые конструкции, соединители для полос, различные отводы и другие аксессуары.

Для монтажа розеток и выключателей лучше всего использовать накладные варианты этих изделий или использовать модели коробов со встраиваемыми конструкциями.

Отдельно отметим, что монтаж наружной электропроводки производится в последнюю очередь, после выполнения всех отделочных работ.

Материалы коробов

В зависимости от типа проводки используются разные материалы. Для открытой подходят металлические, деревянные, короба электротехнические пластиковые. Их выбор зависит от внешнего вида комнат, финансовых возможностей покупателя, количества проводов и внешних климатических условий.

Металлические короба

Металлический короб для проводки

Это прочные и надежные конструкции, исключающие риск повреждения открытого кабеля от механических воздействий. Изготавливаются из материалов, устойчивых к образованию коррозии. К недостаткам можно отнести низкую электробезопасность материала. Если неправильно проложить провода или использовать изделия с плохой изоляцией, металл может привести к поражению электрическим током человека. Также металлические изделия недопустимы во влажных помещениях (ванная, подвал, чердак), так как вода приводит к снижению срока эксплуатации. Антикоррозийные короба стоят дороже.

Для установки короба металлического требуется специальный инструмент для работы по металлу – ножовка, ножницы, дрель. Не в каждом доме есть такие приспособления, а цена их достаточно высока.

Деревянный короб

Деревянный плинтус, выполняющий роль кабель-канала для проводов

Подобные изделия используются нечасто, хотя они имеют свои преимущества. К положительным моментам относятся:

  • Экологичный природный материал. Он не выделяет вредных веществ, а также не вызывает сложностей при утилизации.
  • Является диэлектриком и не проводит электрический ток. По этой причине в него можно укладывать проводники без изоляции. В случае повреждения изоляционного слоя человек не пострадает.
  • Безопасность. Позволяется использовать даже в помещениях с проводами с обычной изоляцией.
  • Эстетичный внешний вид. Деревянные короба особенно хорошо впишутся в комнату в стиле кантри.

Основные недостатки:

  • Быстрый выход из строя при несоблюдении условий эксплуатации. Особенно опасно влияние влаги на древесину.
  • Повышенная пожароопасность. Древесина может загореться от малейшей искры.
  • Возможное короткое замыкание может стать причиной возгорания самого изделия и всего помещения.

Для монтажа потребуется ножовка по дереву и дрель. Они позволят просверлить дыры в основании детали для фиксации на стену.

Пластиковые короба

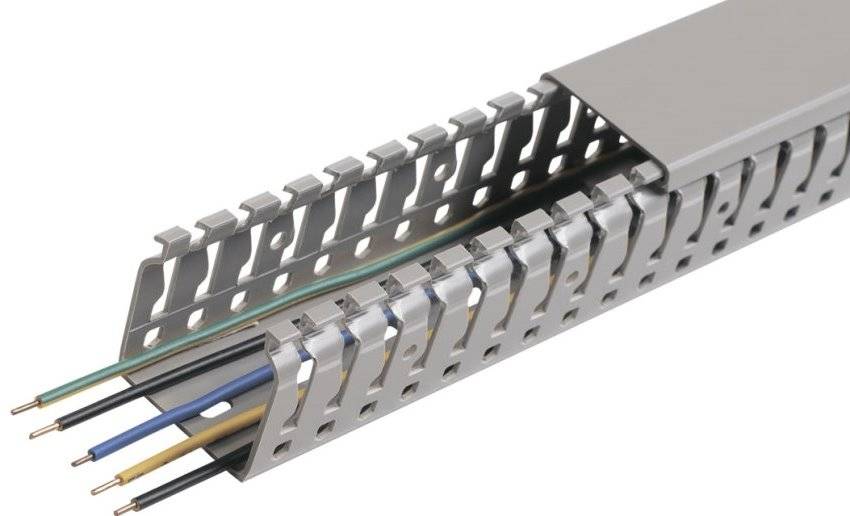

Кабель-канал из пластика

Чаще всего в быту используются именно пластиковые каналы. Они имеют следующие положительные качества:

  • Низкая стоимость. Связана с невысокой ценой самого материала изготовления – пластика, и простотой производственного процесса.
  • Массовость производства пластмассовых изделий благодаря развитости современных технологий.
  • Стойкость к негативному влиянию влаги, огня, кислот, грибков, плесени.
  • Устойчив к механическим воздействиям.
  • Непроводимость электрического тока.
  • Возможность применения в условиях повышенной влажности.
  • Простота подключения и протяжки проводов.
  • Не требуется специальный инструмент.
  • Широкий ассортимент цветов, благодаря чему короб может органично вписаться в цветное оформление комнаты.

Несмотря на большой выбор цветовой гаммы, следует понимать, что короб пластиковый все равно будет заметен на стене. По этой причине также заранее нужно продумать, как прокладывать пластиковые короба для электропроводки, чтобы они не испортили внешний вид помещения.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
