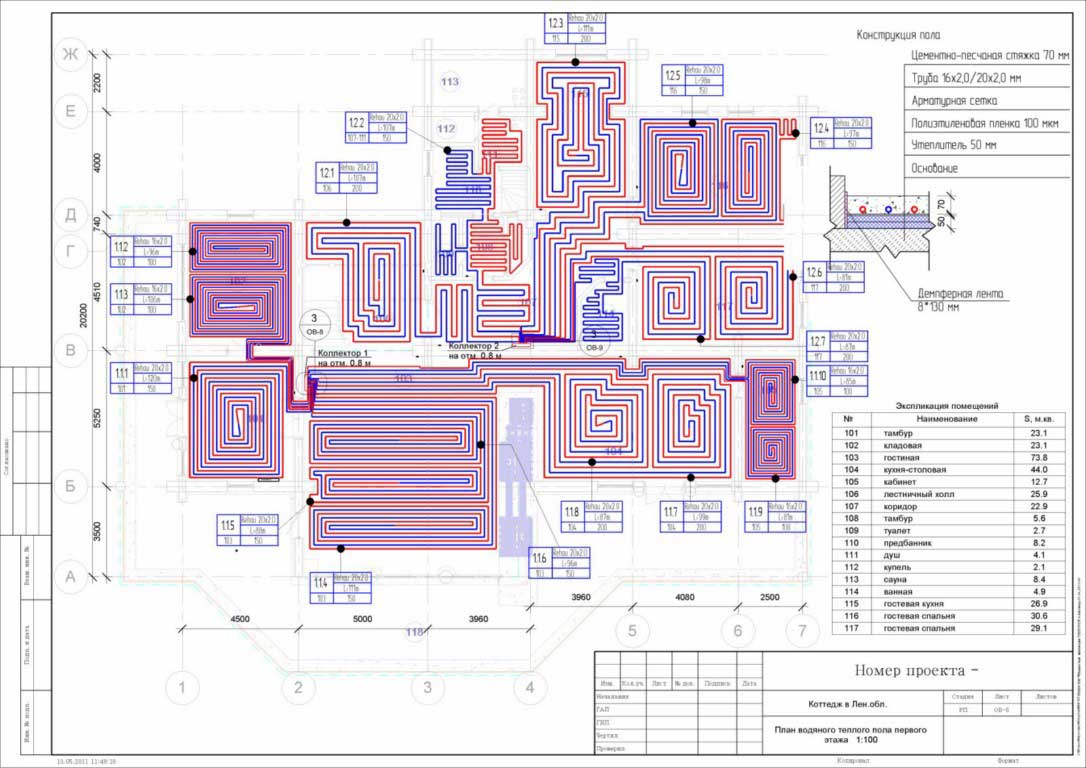

Водяное половое отопление в зале на 46 кв.метров

Делаем расчет, сколько электричества потребляет пленочный теплый пол

В ситуации постоянного подорожания теплоносителя, вопрос автономности и удобства отопления постепенно стал занимать второстепенное значение. Большинство пользователей при выборе системы в первую очередь спрашивают консультантов о том, сколько придется заплатить ежемесячно и в течение отопительного сезона, чтобы оплатить расходы за теплоноситель.

  1. Содержимое:

Чтобы определить рентабельность и целесообразность применения той или иной системы отопления, следует внимательно подсчитать материальные издержки. Сколько электроэнергии потребляет пленочный теплый пол? Производитель заявляет, что такие системы экономичны и могут составить конкуренцию традиционным электро и газовым котлам. Так ли это?

Сколько потребляет инфракрасный теплый пол

Подсчитать сколько каждый пол в кВт потребляет электричества, точно практически невозможно, так как: существует пленка с разной мощностью, у каждого здания свои энергопотери, зависящие от качества утепления, количества оконных проемов и т.д.

Общая отапливаемая площадь. Затраты на обогрев берутся из расчета 70-80% от площади помещения. С учетом особенностей монтажа и работы матов, полностью утепленная комната потребует проложить пленку только на 70% площади.

Если взять дом в 50 м², пленку с мощностью 160 Вт и теплоизоляционным слоем в 1,2 см – потребление электричества, около 0, 5 кВт в час. В результате суточное потребление электроэнергии инфракрасным плёночным тёплым полом составит 12,6 кВт.

Расходы на обогрев дома ИК полом

Дальнейшие расчеты можно выполнить, взяв среднюю стоимость электроэнергии в регионе (цена может меняться в зависимости от месторасположения дома). Произведя несложный расчет потребляемой мощности до на 50 м², можно прийти к следующим результатам:

  1. Потребляемая мощность за месяц- 378 кВт.

Дальше делаем расчет затрат по электроэнергии. Средняя стоимость за 1 кВт в Москве составляет 4 руб. 50 коп. Получается, что за отопительный сезон придется заплатить приблизительно 6804 руб., при затяжной зиме и поздней весне 9072. В результате получается серьезная экономия на отоплении.

Выгодно или нет отопление от ИК пола

Как было показано, расход энергии на инфракрасный карбоновый теплый пол не настолько большой, чтобы категорически отказаться от использования ИК системы отопления.

Низкие эксплуатационные расходы. Укладку пола можно сделать самостоятельно, в отличие от газового оборудования, при подключении не требуется никаких разрешений и согласований, оплаты изготовления проектов и т.д. Ремонт не требует больших экономических затрат.

Расчет мощности и температуры тёплого водяного пола

Калькулятора выбора мощности отопительного котла

Калькулятор расчета количества секций радиаторов

Калькулятор расчета метража трубы теплого водяного пола

Расчет теплопотерь и производительности котла

Расчет стоимости отопления в зависимости от типа топлива

Калькулятор расчет объема расширительного бака

Калькулятор расчета отопления ПЛЭН и электрокотлом

Расходы на отопление котлом и тепловым насосом

Управление циркуляцией теплоносителя

Теплоноситель теплого пола циркулирует по системе труб по замкнутой трассе. Обеспечивает циркуляцию воды, а также управление контурами отопления коллекторный шкаф теплого пола.

Внешний вид коллекторного (распределительного) шкафа напоминает ящик. Собирается коллекторный шкаф из трех групп элементов:

  • Насосной группы;
  • Коллекторной группы;
  • Группы регулировки температуры.

Базовой группой коллекторного шкафа является коллекторная группа, которая состоит:

  1. Шаровой кран
  2. Расходомер
  3. Воздухоотводчик
  4. Кронштейны
  5. Термометр
  6. Корпус
  7. Регуляторная головка
  8. Сливной кран

Примечание: Сборка коллекторных шкафов может отличаться. На фото примеры готовых комплектов.

Монтаж комбинированного отопления в системе с газовым котлом

Самым сложным моментом в процессе монтажа комбинированного отопления является необходимость подачи от коллектора для теплого пола и радиаторов теплоносителя с разными температурами по двум трубам. Из проверенных способов можно назвать установку гидрострелки или же последовательное подключение приборов. Последовательное соединение позволяет сэкономить топливо, а вот благодаря гидрострелке можно эксплуатировать конденсационный котел в оптимальных условиях. В таком случае теплый пол будет получать воду более низкой температуры, чем радиаторы.

На каждом из радиаторов температура регулируется в автоматическом режиме. Как только вода начинает остывать, включается циркуляционный насос. Если необходимо приостановить работу радиатора, достаточно выключить насос на том или ином контуре. Если подключить теплый пол и радиаторы с одним насосом, то все приборы будут включаться и отключаться одновременно. Примечательно, что трубы для разводки выбирают с небольшим сечением – лучше всего 20 мм.

Комфортность температуры в жилом помещении: от чего она зависит

При выборе напольной системы обогрева пола руководствуются таким важным критерием, как тепловая мощность теплого пола на квадратный метр. В проекте будущего водяного, кабельного или пленочного пола необходимо предусмотреть такое значение этого параметра, которое, с одной стороны, обеспечит нужный уровень обогрева, а с другой – избежать лишних затрат на электроэнергию.

Производительность отопления зависит от следующих факторов:

  • типа и назначения конкретного помещения, включая сведения о напольном покрытии, конструкции окон, а также оптимальной температуры.
  • ее эффективной площади, то есть той ее части, которая не используется под габаритную мебель либо бытовую технику; типа обогрева. Если это основной источник тепла, то конструкция должна занять порядка двух третей от общей площади. Производительность в этом случае колеблется в пределах от 160 до 180 Вт/кв. м.

В зависимости от используемой конструкции, необходимы дополнительные параметры: к примеру, мощности насоса, котла, диаметр труб.

Требования к трубам

В качестве теплоносителя чаще используется вода. Гораздо реже встречаются решения, где для этих целей применяется этиленгликоль или антифриз. От правильного выбора труб во многом будет зависеть эффективность работы всей отопительной системы. При выборе трубного материала предпочтение отдается одному из этих вариантов:

  • Полипропиленовые трубы.
  • Трубы из сшитого полиэтилена. Бывают низкой, средней и высокой плотности.

  • Металлопластиковые изделия.
  • Медные трубы.

Рекомендуем ознакомиться: Металлорукав в оболочке с ПВХ изоляцией для защиты кабеля

Ориентироваться следует на следующие важные показатели:

  • Прочность. Оказывает непосредственное влияние на устойчивость трубопровода к перепадам давления и температуры.
  • Устойчивость к появлению коррозии.
  • Коэффициент теплового расширения. Должен быть как можно меньшим. Недостаточные значения показателя чреваты нарушением целостности трубопровода и бетонной стяжки. Показатель измеряется в абсолютном удлинении на каждые 10 метров трубы при нагревании до +50°С. Полипропилен способен удлиняться на 80 мм, полиэтилен на 70. Гибридное металлопластиковое изделие имеет показатель 10-15 мм, медь характеризуется наименьшим коэффициентом – менее 10 мм.
  • Теплопроводность. Характеризует то, какая доля тепловой энергии будет отдаваться на прогрев помещения.
  • Экологичность. Безопасность материала для здоровья находящихся в помещении людей.
  • Радиус изгиба трубы. Влияет на возможность строительства схем различной конфигурации. Хуже всего гнутся полипропиленовые изделия (радиус изгиба приравнивается в 8 диаметрам трубы). Полиэтилен можно гнуть без потери качества с радиусом изгиба не более 5 диаметров. Медь и металлопластик очень пластичны, но процедуру сгибания лучше доверить трубогибу, либо использовать пружины. Это позволит в местах сгиба сохранить круглую форму сечения.

Укладка трубопровода производится по одной из двух основных схем – змейкой или улиткой (спиралью):

  • В первом случае петли идут от стены до стены с поворотом на 180°.
  • Во втором труба идет по кругу от стены до центра комнаты.

Для жилых помещений чаще используется улитка, такая схема обеспечивает более равномерный прогрев поверхности пола. Кроме того, укладка спиралью предполагает только один резкий изгиб, в центральной части схемы. Здесь появляется возможность применять трубы с большим радиусом изгиба.

Расчет потребности в тепле

Расчет потребности показателей представлен следующим алгоритмом:

  1. По формуле Q=S/10. Здесь Q – потребность тепла в киловаттах, S – площадь помещения, метр квадратный.
  2. Каждый кубический метр объема пространства требует 40 ватт тепла.
  3. Крайние этажи требуют в расчете 1,2-1,3 дополнительных коэффициента. Для частных построек он составляет 1,5.
  4. Дополнительно расчет требует по 100 ватт на каждое стандартное окно, по 200 ватт на балконы или двери.
  5. Нужно учитывать коэффициенты в зависимости от территориальной местности и климатической зоны.

При желании можно обращать внимание на слои ограждающих конструкций и их толщину. Это позволит добиться более точных расчетов

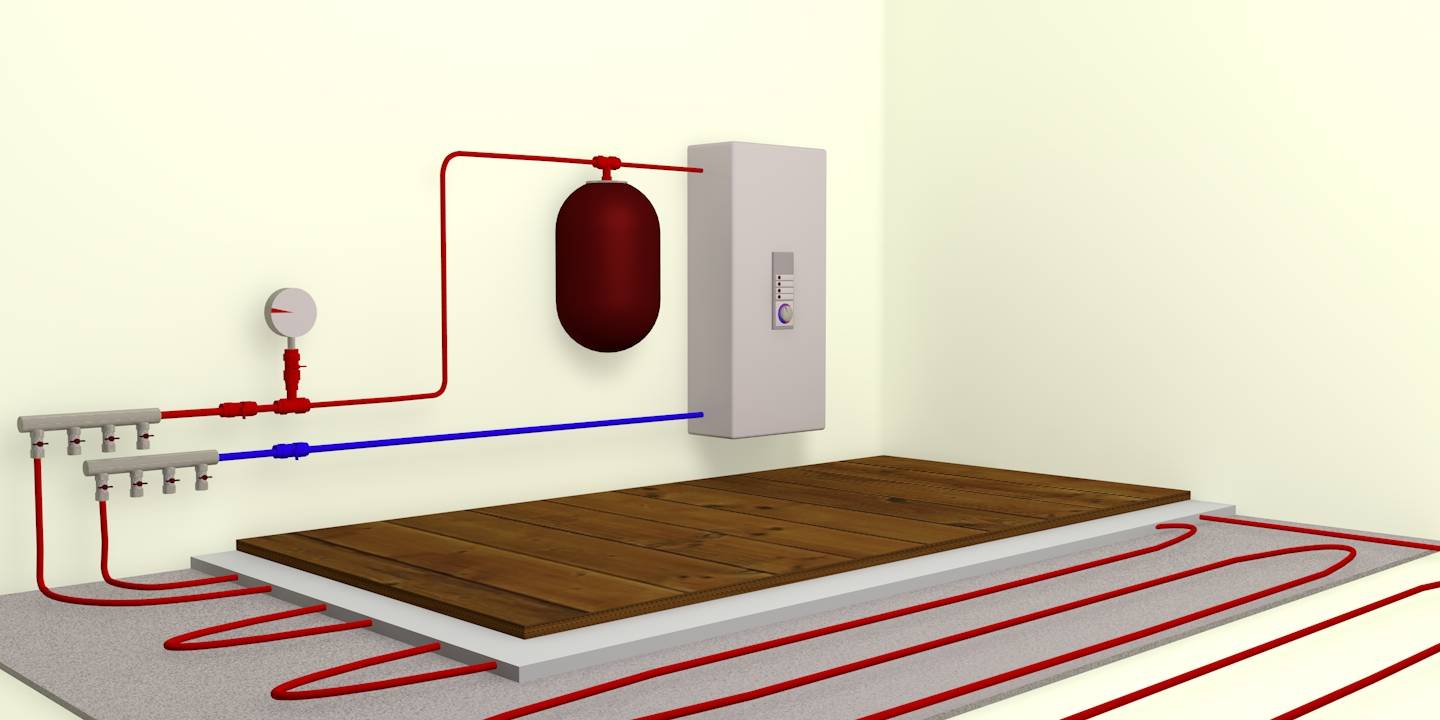

Схема подключения водяного теплого пола к котлу

Существуют разные способы обвязки котла с тёплым полом. Все они имеют положительные и отрицательные стороны, и предназначены для определённых условий. Рассмотрим популярные схемы подсоединения водяных тёплых полов к котлу.

2. Теплый пол: Схемы подключения к котлу и системе отопления. Теплый пол от А до Я.

Watch this video on YouTube

Схема с трёхходовым клапаном

Распространённая схема для многоконтурной системы с разными нагревательными приборами — с трёхходовым клапаном. Подходит для совмещённого отопления — радиаторы, температура воды 80 градусов, и тёплый пол — 45.

Обеспечить такую разницу температур поможет установка трёхходового клапана с циркуляционным насосом. Нужный уровень нагрева теплоносителя достигается смешиванием воды из котла с идущей из обратки. Порции подмеса холодной жидкости регулируются открыванием или закрыванием клапана.

Схема со смесительным узлом

Способ предназначен для комбинированных систем — батареи и ТП. Здесь, вместо термостатического клапана монтируется насосоно-смесительный узел.

Подключение коллектора к котлу —  энергоэффективная схема, в ней, при помощи балансировочного вентиля происходит перемешивание горячей и охлаждённой воды в строгих пропорциях.

Схема с электронным терморегулятором

Система подачи ТП функционирует с помощью малогабаритных термоэлектроных наборов, они могут обеспечить работу только одной петли обогревающей площадь не более 20 м2.

Терморегулятор — это небольшой прибор с пластиковым корпусом, в котором размещены:

Принцип работы схемы простой — нагретая жидкость направляется в контур напрямую из котла, без подмеса. Регулировка температуры осуществляется встроенным регулятором.

Он отдаёт команду электромеханическому клапану, который отвечает за подачу газа к котлу. Вода движется по контуру без воздействия насоса, и охлаждается непосредственно внутри петли.

Схема несложная и обходится такая обвязка не дорого, но она не позволяет производить точную настройку. Она подходит:

Схема прямого подключения

Для запитывание пола по этой схеме применяется гидравлическая стрелка. Способ отличается тем, что при подключении тёплого пола к котлу с насосом, его контур должен иметь насосный агрегат, который работает вмести с терморегулятором. Они будут регулировать скорость движения жидкости с учётом температуры воздуха.

Процесс следующий — нагретая вода от котла движется в гидравлический коллектор, где она распределяется по контурам пола. После прохода по петлям,  она возвращается в нагреватель через обратную трубу.

Этот способ применяется в основном только на конденсационных устройствах, так как при данной схеме понижение температуры на трубе подачи не происходит. Если установить обычный газовый котёл, то работа в таком режиме приведёт к быстрой поломке теплообменника.

При монтаже твёрдотопливного котла, чтобы система функционировала правильно, потребуется установка буферного бака, а это ограничит температурный уровень.

Возможные расхождения в показателях

Рассчитать реальное потребление электроэнергии, теплые полы позволят лишь спустя какое-то время их непрерывного использования. Номинальные показатели сходятся с реальными весьма часто. Так, нет смысла топить пустое помещение в течение дня, когда все жители дома находятся на работе. Нет смысла включать систему более чем на пять часов в рабочий день. Не возникнет необходимость и в регулярном отоплении летом, теплой весной и осенью. В это время потребление электричества будет существенно меньше.

Таблица потребления

Всегда есть возможность дополнительно установить терморегулятор, который снизит потребление электрического теплого пола на 30%. Но это величина применима только к качественной продукции, которая была сертифицирована. Исходя из практики, поверхность нагревается в течение 5 минут, после чего ей понадобится 10 минут для того, что бы остыть, после чего она снова включится. Это подразумевает двадцати минутную работу системы на протяжении часа. Если система была запущена полностью на 9 часов, то фактически, расход будет идти только за 3 часа, которых она потратила на подогрев. Для самостоятельного расчета понадобится лишь калькулятор.

Снижение потребления по мере прогрева

Так же можно снизить расходную часть таким образом:

  1. Уровень потребляемого электричества теплым полом можно снизить путем утепления окон и стен. Таким образом, можно полностью исключить возможность появления сквозняка в комнате.
  2. Можно использовать напольные покрытия, чьи характеристики делают его изначально более теплым и плотным. Керамическая плитка всегда будет считаться холодным напольным покрытием, способным увеличить расход электрического теплого пола в несколько раз.
  3. Исходя из расчетов, для равномерного прогрева пола, системе необходимо 70% покрытие. Нет необходимости укладывать материал по всей поверхности пола.
  4. При снижении температуры на градус, можно сократить потребление электроэнергии теплого пола на 5% и больше. Комфортной считается температура в помещении не превышающая 22°C.

Дабы провести точные расчеты касательно потребления электроэнергии, необходимо своевременно замерять показатели счетчика до и после включения системы. При этом рекомендуется все остальные приборы в доме – отключать. Наверняка узнать, сколько потребляет электроэнергии подобная система, можно только опытным путем.

Мощность на метр

Между системами водяного обогрева и традиционными вариантами отопления есть существенные отличия. построены так, что система начинает функционировать при 35–45⁰ (максимально допустимая – не более 50⁰). То есть такой относительно маленькой температуры достаточно, чтобы комфортно обогреть жилое пространство.

Мощность водяного теплого пола на квадратный метр также относительно мала – порядка 40 – 150 Ватт. Чтобы система функционировала эффективно, необходимо достигнуть равномерного распределения температуры по поверхности, исключив образование холодных углов.

Производительность водяной обогревательной конструкции и протяженность трубопровода взаимосвязаны

Выполняя расчет, принимают во внимание также:

  • величину площади и конфигурацию пола;
  • размер теплопотерь;
  • шаг установки труб.

Производительность такой системы, как и ее температура регулируется вручную или автоматически в соответствии с погодными условиями и температурами.

Расчет выполняет поэтапно.

  • Прежде всего на бумаге чертят план, желательно на миллиметровке. В нем необходимо отметить места, где расположены двери и окна, поскольку именно они являются основными местами теплопотерь. Трубу, которая отходит от стояка обязательно проводят вдоль окон. Между трубой и стенами должна остаться полоса шириной порядка 200–250 мм, но никак не меньше 100 мм.
  • Далее определяются с протяженностью одного контура. Оптимальной считается длина в 80–90 м.

Внимание Учтите, если контур окажется чересчур маленьким, то на полу останутся холодные участки, поскольку нагревание будет проходить неравномерно. Если же контур по длине будет большим, то гидравлическое сопротивление возрастет и циркуляция теплоносителя будет слабой.

Один контур в состоянии обогреть примерно 20 кв

м. Для больших площадей используют несколько контуров, разделив ее на равные по площади участки

Один контур в состоянии обогреть примерно 20 кв. м. Для больших площадей используют несколько контуров, разделив ее на равные по площади участки.

Мы уже отметили насколько важно равномерно распределить тепло. В решении этого вопроса немаловажную роль играет правильный выбор расстояния между трубами. Необходимо учесть следующую связь между этим параметром контура и температурой теплоносителя: чем расстояние между ними больше, тем выше должен быть нагрет теплоноситель, чтобы было возможно обеспечить желаемую степень теплоотдачи

Необходимо учесть следующую связь между этим параметром контура и температурой теплоносителя: чем расстояние между ними больше, тем выше должен быть нагрет теплоноситель, чтобы было возможно обеспечить желаемую степень теплоотдачи.

Полезно При установке трубопровода с шагом в 250 мм в среднем требуется 5 пог. м/кв. м труб, то есть для обогрева комнаты площадью в 20 кв. м длина магистрали должна составлять 100 пог. м. При этом теплоотдача достигает 50 Вт/ кв. м при температуре теплоносителя в 30 °. Если же необходимо повысить теплоотдачу, к примеру, до 80 Ватт, то рекомендуется уменьшить расстояние между трубами до 20 см.

Нельзя забывать также о том, что шаг установки труб контура зависит также от их диаметра. Общее количество труб рассчитывают согласно чертежу с учетом всего вышесказанного. К полученному результату необходимо добавить еще два метра, которые понадобятся при подводке магистрали к стояку.

2021 prestigpol.ru

Монтаж отопления

Для напольного обогрева необходимо сделать проект. Рекомендуют выполнить чертёж. Определяют размер полезной площади, диаметр трубы и шаг, с которым будет устанавливаться магистраль. Для того чтобы определить количество веток, учитывается максимальный показатель длины контура тёплого пола.

Если шаг ветки 10 см, то рекомендуют выполнять монтаж магистрали «улиткой». При данной методике можно расположить контур с минимальным расстоянием между витками. При выполнении «змейки» уложить жидкостной проводник для пола с маленьким шагом будет затруднительно.

Радиус изгиба петли должен равняться 5 диаметрам. Если длина водяного контура превышает допустимую норму по метражу, то организуют 2 ветки: можно использовать комбинированную методику монтажа и «змейкой», и «улиткой».

Устройство теплых полов

Выходы жидкостного обогрева подключают к коллектору. Количество выходов в коллекторе должно соответствовать числу рассчитанных веток нагревательных элементов. Каждая конец должна иметь соединение с патрубком, через который теплоноситель поступает в систему, и выходом, из которого охлаждённая жидкость выходит из магистрали.

Для того чтобы установить в доме альтернативную систему обогрева, необходимо тщательно продумать её мощность. Рассчитать длину водопровода возможно с помощью специального калькулятора. Программа определяет, сколько трубы необходимо для организации жидкостной магистрали, рассчитает количество водяных контуров. В соответствии с данными выполняется проект обогреваемой поверхности в помещениях.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=”/youtube/v3/getting-started#quota”>quota</a>.

Требования по СНИП

Общий СНИП, регламентирующий вентиляцию и отопление, зарегистрирован за номером 41−01−2003. Есть и другие нормы, среди которых выделяют:

  • СНиП 2.04.05-91 (п. 3.58). Регламентирует установку декоративных экранов и решеток на радиаторы отопления.
  • СНиП 41-01-2003 (п. 6.5.13.). Указывает на необходимость установки запорной арматуры, за исключением помещений с высокой вероятностью замерзания теплоносителя.
  • СНиП 3.05.01-8 (п. 3.18). Регламентирует уклон отопительного контура с длиной трубы более 500 мм.
  • СП 40-108-2004 (п.3.2.1). Регламентирует присоединение медной трубы к котлу с алюминиевыми выводами.

Расчет тепловых потерь

Обычно системы теплого пола оснований не выступают в качестве единственного источника обогрева помещений, однако некоторые именно так и планируют отапливать дом

Но перед принятием этого инженерного решения важно убедиться, можно ли вообще конкретное помещение обогреть только таким образом

Электрический теплый пол

Если в период использования системы потери тепла не превышают 100 Вт/м2, то системы подогрева полов будет вполне достаточно для прогрева комнаты. Однако произвести расчеты, чтобы получить нужные данные, самостоятельно довольно сложно, так как используются сложные формулы. Так что рекомендуется воспользоваться онлайн-калькулятором расчета тепловых потерь помещения. В случае если потери тепла выходят больше 100 Вт/м2, то теплоизоляцию помещения нужно улучшать либо обустраивать дополнительную систему обогрева.

По каким критериям выбирать котлы

Довольно сложный вопрос, для принятия правильного решения нужно на нем остановиться более подробно. С точки зрения монтажа дополнительных систем отопления технические показатели котлов не имеют большого значения, все они генерируют тепловую энергию в достаточном количестве, что дает возможность подключать системы. Но на практике не все так просто. Какие существуют отопительные котлы?

Тип котлаТехнические параметры

Газовый

Оптимальный выбор для комбинированных систем отопления. Может работать полностью в автоматическом режиме, имеет отличные показатели КПД. В реализации есть товары, отличающиеся по размерам, способу монтажа (напольный и настенный), тепловой мощности, количеству контуров (одно- и двухконтурные), установленному электрооборудованию и арматуры. Широкий диапазон технических параметров и стоимости позволяет всем покупателям выбрать подходящий для себя вариант. Единственная проблема – не во всех регионах нашей страны есть газовые магистрали.

Электрический

Современный котел, полностью отвечает жестким требованиям по технике безопасности, степени автоматизации и эффективности. Может подключаться к системам «умный дом», что существенно улучшает параметры микроклимата в помещениях и экономит энергоносители. Имеет два недостатка. Первый всем известен – большая мощность выдвигает особые требования к электропроводке, необходимы согласования с контролирующими организациями. Второй недостаток известен только практикам. Нагрев воды осуществляется специальным элементом теном, площадь его поверхности незначительна.
Во многих регионах вода очень жесткая, на нагревательном элементе откладываются твердые соли. Толщина отложений всего в один миллиметр понижает коэффициент полезного действия примерно на 5–10%. Кроме того, из-за них ухудшается процесс теплообмена между нагревателем и водой, температура его нагрева превышает критическую, это становится причиной быстрого выхода устройства из строя. Что касается различных фильтров очистки воды от растворов солей, то их фактические возможности очень далеки от рекламируемых.

Твердотопливный

Чаще всего используется на дачах или в загородных поселках, в которых отсутствует природный газ. Современные модели увеличивают время горения топлива, что упрощает эксплуатацию котла. Но подключать их к системам комбинированного отопления не рекомендуется из-за сложности регулировки температуры теплоносителей.

Все современные твердотопливные котлы имеют еще один существенный недостаток, о нем не упоминают производители.

Проблемы твердотопливных котлов

Почему профессионалы настоятельно не рекомендуют подключать к комбинированным системам обогрева твердотопливные котлы? Мы не будем останавливаться на том, что температура нагрева теплоносителя зависит не от пожеланий жильцов, а от физических характеристик и параметров горения топлива, это понимает большинство потребителей. Твердотопливные котлы имеют еще один неприятный недостаток.

Увеличения коэффициента полезного действия можно добиться одним способом – увеличить количество передаваемой энергии топлива (огня и дыма) емкости с водой. Достигается это путем увеличения площади поверхности контакта и длительности передачи энергии. Размеры емкости имеют прямое влияние на габариты котла, злоупотреблять этим параметром нельзя. Для повышения теплоотдачи конструкторы дополнительно замедляют процесс горения за счет ограничения подачи к топливу кислорода, так оно горит длительный период времени. Но уменьшение кислорода автоматически уменьшает тягу и температуру дыма.

Котел длительного горения на твердом топливе

Все виды твердого топлива в результате горения продуцируют много пепла и сажи, при недостатке кислорода их количество еще более увеличивается. Топливо имеет определенную влажность, при горении выделяется пар. Пар конденсируется на стенках дымохода, к нему прилипает сажа и со временем тяга полностью исчезает. Такая ситуация может стать причиной трагических возникновения ситуаций.

Скопление сажи на внутренних стенках дымохода

В домах с обыкновенным печным отоплением дымоходы периодически прочищаются сильным горением, в современных закрытых отопительных системах так сделать нельзя. Вода может закипеть, а установленные расширители закрытого типа. Как следствие – разрыв пластиковых труб, котла или нарушение герметизации фитингов.

Видео: водяной теплый пол в квартире

Все это показывает, что предпочтительней делать теплые полы с установкой автономного котла отопления, основную часть монтажа можно сделать своими руками. Водяной пол, сделанный без стяжки, или сухой со стяжкой, упростят работы и сделают их дешевле.

Если не совсем понятна схема подключения теплого пола, по отдельным элементам в полу можно и нужно проконсультироваться с профессионалами. Изучив назначение, правильное подсоединение основных элементов в общую схему, грамотные в техническом отношении люди понимают, укладка теплого пола несложна, своими руками сделать теплый пол вполне реальная задача.

Требования к установке газового котла

Требования к помещению:

  • Для котельной необходимо отдельное нежилое помещение.
  • Высота потолков  в помещение не менее 2,2 м.
  • Объем помещения из расчета  7,5 м3  на один котел.
  • Площадь пола на один котел  4 м2.
  • Дверной проем шириной от 80 см.
  • Размер окна, определяется из расчета:  на каждые 10 м2 площади — окно размером 0,3 м2.
  •  Обязательно присутствовать отверстие для притока воздуха (на 1 кВт мощности котла – 8 см2).
  • Котел должен быть установлен на расстоянии не менее 0,1 м от стен, которые оштукатурены или отделка стен выполнена из негорючих материалов.
  •  Установка приборов у огнеупорных стен разрешается в случае их изоляции кровельной сталью, наложенной на лист асбеста толщиной минимум 0,3 см.

Требования к коммуникациям

  • Характеристики электросети: однофазный ток, напряжение 220 В, ток 20 А. Устанавливается индивидуальный автомат защиты сети (АЗС). Обеспечивается заземление.
  • На газовой магистрали монтируется запорный узел, для каждого котла свой.
  • Подвод воды и возможность ее подключения к системам отопления и горячего водоснабжения (ГВС) здания.
  • Канализация обеспечивает аварийные стоки из систем водоснабжения и бойлера.
  • Параметры коммуникаций (давление газа в газовой магистрали, напор воды и т.д.) должны соответствовать нормативам госстандартов.

Мощность на метр

Между системами водяного обогрева и традиционными вариантами отопления есть существенные отличия. построены так, что система начинает функционировать при 35–45⁰ (максимально допустимая – не более 50⁰). То есть такой относительно маленькой температуры достаточно, чтобы комфортно обогреть жилое пространство.

Мощность водяного теплого пола на квадратный метр также относительно мала – порядка 40 – 150 Ватт. Чтобы система функционировала эффективно, необходимо достигнуть равномерного распределения температуры по поверхности, исключив образование холодных углов.

Производительность водяной обогревательной конструкции и протяженность трубопровода взаимосвязаны

Выполняя расчет, принимают во внимание также:

  • величину площади и конфигурацию пола;
  • размер теплопотерь;
  • шаг установки труб.

Производительность такой системы, как и ее температура регулируется вручную или автоматически в соответствии с погодными условиями и температурами.

Расчет выполняет поэтапно.

  • Прежде всего на бумаге чертят план, желательно на миллиметровке. В нем необходимо отметить места, где расположены двери и окна, поскольку именно они являются основными местами теплопотерь. Трубу, которая отходит от стояка обязательно проводят вдоль окон. Между трубой и стенами должна остаться полоса шириной порядка 200–250 мм, но никак не меньше 100 мм.
  • Далее определяются с протяженностью одного контура. Оптимальной считается длина в 80–90 м.

Внимание
Учтите, если контур окажется чересчур маленьким, то на полу останутся холодные участки, поскольку нагревание будет проходить неравномерно. Если же контур по длине будет большим, то гидравлическое сопротивление возрастет и циркуляция теплоносителя будет слабой.. Один контур в состоянии обогреть примерно 20 кв

м. Для больших площадей используют несколько контуров, разделив ее на равные по площади участки

Один контур в состоянии обогреть примерно 20 кв. м. Для больших площадей используют несколько контуров, разделив ее на равные по площади участки.

Мы уже отметили насколько важно равномерно распределить тепло. В решении этого вопроса немаловажную роль играет правильный выбор расстояния между трубами

Необходимо учесть следующую связь между этим параметром контура и температурой теплоносителя: чем расстояние между ними больше, тем выше должен быть нагрет теплоноситель, чтобы было возможно обеспечить желаемую степень теплоотдачи.

Полезно
При установке трубопровода с шагом в 250 мм в среднем требуется 5 пог. м/кв. м труб, то есть для обогрева комнаты площадью в 20 кв. м длина магистрали должна составлять 100 пог. м. При этом теплоотдача достигает 50 Вт/ кв. м при температуре теплоносителя в 30 °. Если же необходимо повысить теплоотдачу, к примеру, до 80 Ватт, то рекомендуется уменьшить расстояние между трубами до 20 см.

Нельзя забывать также о том, что шаг установки труб контура зависит также от их диаметра. Общее количество труб рассчитывают согласно чертежу с учетом всего вышесказанного. К полученному результату необходимо добавить еще два метра, которые понадобятся при подводке магистрали к стояку.

https://youtube.com/watch?v=U-ZIBEC98rQ%3F

2022 prestigpol.ru

Расчет теплоотдачи для пленочного нагревателя

Номинальная мощность в этом случае составляет 150-220 Ватт. Нужно понимать, что сам пленочный нагреватель – это слой фольгоизола для трубы. Он представляет собой вспененный полиэтилен, поверхность которого покрыта фольгой. Из-за этого часть тепла рассеивается, ведь эффективность зависит от толщины.

Чтобы задать температуру стандартного или водяного пола в заданном диапазоне, используют терморегуляторы. Значение обычно не достигает 40 градусов, а после эксплуатации необходимо отключать элемент и давать ему время для остывания. Из этого следует, что теплоотдача составляет около 70 ватт на каждый квадратный метр.

Итоги

Жизнеспособна ли данная система? Конечно, да. Тысячи людей ей успешно пользуются и не собираются переходить на что-то другое.

В первую очередь из-за отсутствия хлопот с обслуживанием котла, коллектора и т.п. Тратить все свободное время на себя, а не на “кочегарку”, это конечно подкупает.

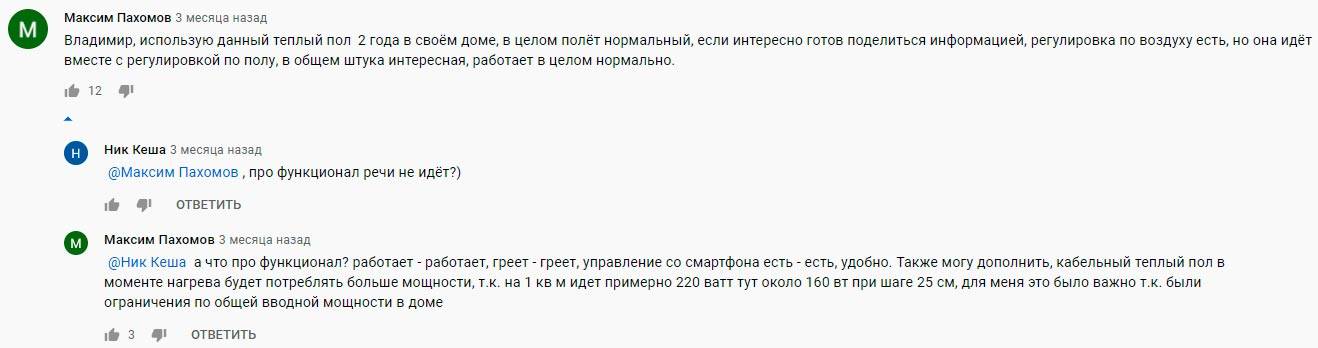

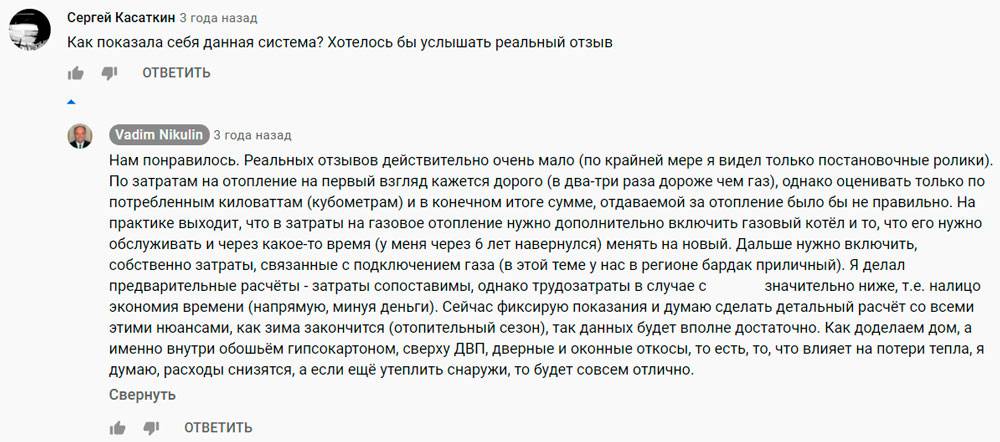

Вот отзывы от реальных пользователей и монтажников.

Однако вы должны четко понимать, что система вовсе не обладает теми явными преимуществами, о которых так ярко говорится в рекламе.

Главный недостаток электрических теплых полов перед водяными в том, что они имеют постоянную мощность, а не постоянную температуру на единицу площади. То есть, пол имеет разную температуру в зависимости от покрытия, мебели, сквозняка и т.д.

Электрожидкостный пол, который должен был побороть этот недостаток, никоим образом не решает данного вопроса. Что дает наличие сантиметра теплоносителя вокруг кабеля, кроме головняка, вообще непонятно.

Минус обычного водяного – сложный монтаж, зато плюс, что к нему можно подключить любой котел – газовый, дровяной, электрический, да хоть тепловой насос.

“Чудо технология” имеет все минусы монтажа обычного водяного пола, при этом лишает вас возможности выбора источника нагрева (только электричество).

Вот и получается, что данная система – это по сути обычный (но более дорогой) электропол, с гипотетической возможностью полной замены кабеля без вскрытия стяжки. Остальная его “суперэффективность”, мягко говоря сильно преувеличена.

https://youtube.com/watch?v=6MS9fOSIbN8%3F

Источник – Тепло-вода

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
