Как установить обвязку ванны без посторонней помощи
Замену устройства слив-перелив можно произвести самостоятельно, ознакомившись с пошаговой видеоинструкцией на нашем сайте. Исключением является металлическая обвязка, для корректного монтажа которой лучше привлечь профессионалов. Прежде чем приступить к установке нового пластикового оборудования, необходимо демонтировать старое, для чего потребуется:
тщательно очистить поверхность ванны; если подлезть под ванну затруднительно, ее следует перевернуть; снять сифон; удалить загрязнения, используя специальные моющие средства; осторожно отсоединить решетку сливной трубы и перелива. Затем можно приступить к монтажу обвязки
Сливная и переливная горловина устанавливаются совершенно одинаково, для чего необходимо выполнить следующие действия:
Затем можно приступить к монтажу обвязки. Сливная и переливная горловина устанавливаются совершенно одинаково, для чего необходимо выполнить следующие действия:
очистить горловину от заусенцев наждачной бумагой, напильником или ножом; вложить резиновую прокладку в горловину и прижать ее к верхнему или нижнему отверстию ванны; продеть винт через центр лицевой накладки, провести его с другой стороны в переливную горловину и закрепить отверткой; гибким гофрированным шлангом соединить сливную горловину с переливной; надеть гайки на обе стороны шланга и натянуть конусные прокладки; в отверстия для шланга вставить конус; плотно закрутить гайки; соединить сифон пластиковой накидной гайкой и резиновой прокладкой со сливной горловиной
Важно, чтобы на сифоне и горловине не было заусенцев; таким же образом соединить накидной гайкой сифон с патрубком, ведущим к канализационной трубе; установить решетки с лицевой стороны отверстий и закрепить их с помощью специальных болтов; уплотнить стыки с помощью ФУМ-ленты или силиконового герметика; проверить герметичность соединений; подключить водяной фильтр; проверить работу сифона после завершения установки, наполнив ванну небольшим количеством воды. Затем воду можно слить и повторить процедуру, постепенно увеличивая объем воды
Прикладывать особые усилия и использовать специальные инструменты при закреплении деталей нет необходимости, поскольку устройство легко ломается
Важно учитывать, что от корректной установки и герметичности всех соединений зависит функциональность, надежность и долговечность устройства
Резиновые прокладки стоит покупать отдельно от устройства. Присоединение сифона следует начинать с нижнего отверстия.
Чтобы не было застоев воды в системе, которые могут стать причиной неприятного запаха, рекомендуется установить обвязку выше канализационных труб. Необходимо обеспечить легкий доступ к устройству, чтобы при возникновении неисправностей можно было их устранить, не ломая облицовочную плитку или герметично закрепленный экран.
Качественная обвязка ванной — что это, надеемся, вы узнали с помощью данной статьи. Не стоит забывать, что даже самая надежная система, выполненная из материалов повышенной прочности, может засориться, дать протечки или выйти из строя при неправильной эксплуатации. Слив-перелив не является 100%-ной гарантией от перетекания воды через края ванны при сильном напоре, поэтому необходимо следить за ее уровнем при наполнении.
Источник
Монтаж обвязки своими руками
Сейчас мы рассмотрим, как самостоятельно произвести монтаж обвязки для ванны. Структура работ заключается в нижеперечисленном:
- Необходимо разобрать старую обвязку. Проблем с пластиковой обвязкой в основной не возникает. Если возникает проблема с раскручиваем, то ее можно просто поломать и вынуть. А вот с обвязками из металла иногда возникает затрудненность, порой с целью ее вынуть необходимо применить болгарку.
- Далее надобно проверить наличие всех прокладок и других элементов на новой обвязке.
- Проводим отсоединение всех решеток с труб слива и перелива.
- Так выпуск ванны расположен низко, его установка достаточно проблематична и для этого необходимо проводить работу в не очень удобной позе. Для того чтобы облегчить данную задачу, сифон соединяем с трубой канализации, а затем монтируем саму ванну. Но этот способ используют если ванна произведенная из легковесного сырья. Если ванна изготовлена из чугуна, то этот способ не советуется применять, так как установка будет немного проблематичная и установка осуществляется не у каждого сперва.
- С внешней стороны подставляют трубу приема, на которую надевают прокладку, сделанную из резины.
- В самой ванне встраиваем решетку и посредством стяжного болта закрепляем всю конструкцию. Легче всего выполнить данную работу с помощником, так как кто-то сможет прижать патрубок, а другой придержать горловину закручивая ее.
- При монтаже нет надобности вкладывать много сил, так как детали устройство могут не выдержать нагрузки и повредится, и вследствие этого придётся покупать новую.
- Таким же образом происходит монтаж трубы перелива. Только перед началом установки следует немного деформировать (растянуть) трубку изготовленную из гофры для того чтобы с легкостью надеть на патрубок.
- При возникновении такой ситуации как то что в составе изделия прокладок оказалось две штуки необходимо их укрепить из вне, дабы избежать протечки в этом месте. Вспомогательным элементом может послужить силиконовый герметик.
- Также для того чтобы предотвратить застой жидкости, которая в последствии может вызывать не очень приятный запах, рекомендовано делать монтаж обвязки выше уровня канализации. В свою очередь необходимо также подумать о обеспечении доступности к системе, так если произойдет поломка ее можно было легко устранить.
Сейчас читают
Материалы стандартных ванн и их объемы в литрах
Выбор и установка важного каркаса для акриловых ванн
Если интересуют сифоны для чугунных ванн, то вам сюда
Современные смесители для ванны и кухни Grosser
Устройство для слива воды из ванны может быть изготовлено из разных материалов. От этого фактора напрямую зависит и его стоимость.
Еще совсем недавно основным материалом изготовления систем был преимущественно черный металл – сталь и чугун, основным недостатком которого является его неприглядный внешний вид и подверженность коррозии. Поэтому сегодня для этих устройств выбираются более современные материалы. Однако, и изделия из черного металла все еще встречаются.
Железные сплавы (сталь и чугун) — это надежный и долговечный материал. Хотя изделия из него быстро теряют первоначальный эстетичный внешний вид, но зато исправно эксплуатируются длительное время. Подверженности коррозии и немалый вес таких изделий относятся к основным их недостаткам. Резьбовые соединения со временем могут прикипеть так, что не поддаются разборке. В настоящее время если и встречаются такие системы, то, по всей видимости, из старых запасов, произведенных немало лет назад. Популярностью не пользуются. Во многих системах, независимо от основного материала изготовления труб, сифона, горловин, внешние детали, контактирующие с водой, изготавливаются из нержавеющей стали
Такой вариант – оптимальный, лучше, чем просто стальные детали с никелированным или хромированным покрытием – на это стоит обратить внимание при выборе системы. Медь и сплавы на ее основе значительно опережают по прочности и долговечности пластиковые изделия
Устройства из этих металлов зачастую имеют защитное покрытие из никеля или хрома, нанесенного гальваническим способом. Никель является отличным, надежным и долговечным покрытием, его можно отличить по синеватому оттенку деталей. При условии должного ухода устройства из цветных металлов прослужат не один десяток лет.
Для визуального определения конкретного вида металла изготовления необходимо хорошо осмотреть нижнюю и верхнюю горловины и патрубки.
— Медные изделия имеют красный отлив, и они по прочности несколько уступают другим металлам.
— Латунь (сплав меди и цинка) обладает более высокими прочностными характеристиками. Этот сплав можно определить по светло-желтому отливу.
— Бронза (сплав меди с оловом или другими металлами кроме цинка и никеля) еще прочнее латуни, а по устойчивости к различным воздействиям ее можно сравнить со стальными изделиями. Бронза обладает темным, близким даже к коричневому оттенком.
Необходимо отметить, что любой цветной металл отлично подходит для производства сантехнических аксессуаров. А так как система слив перелив по определению не будет испытывать каких-то серьёзных механических и барических нагрузок, то, изготовленные из медных сплавов и аккуратно смонтированные, прослужат очень долго.
Пластиковые системы слив-перелив имеют самую доступную стоимость. Они отлично подходят для любых ванн, обладают высокой степенью универсальности. При правильной установке, аккуратной эксплуатации и регулярной профилактике системы, пластиковые изделия могут прослужить длительное время.
Если, конечно, они качественные. Так как в продаже нередко встречаются системы с дефектами литья пластиковых деталей, с деформациями, с плохо подогнанными резьбами в соединениях, изготовленные их хрупких полимеров или приобретающих эту хрупкость от контактов с горячей иди холодной водой. Причем, заранее это предугадать бывает сложно
Особую важность показатели прочности имеют для деталей, испытывающий повышенные механические нагрузки, то есть в системах-полуавтоматах передающие усилие на закрытие и открытие пробки. Именно они чаще всего и становятся «ахиллесовой пятой» комплекта
То есть – еще один аргумент приобретать изделия только проверенных производителей.
Как правильно выбрать слив-перелив
Выбирая обвязку, необходимо учитывать материал, из которого изготовлена ванна, и толщину ее стенок. К примеру, для тонкостенных стальных емкостей требуется слив-перелив особой конструкции.
Не менее значительным фактором при покупке является внешний вид изделия. В нашей фотогалерее представлены модели из белого пластика или полипропилена, цветных металлов с глянцевой и матовой хромированной поверхностью. При желании можно выбрать декоративную металлическую обвязку под серебро, платину, золото, оснащенную коваными фигурными ножками. Слив-перелив из черного металла обладает высокими эксплуатационными характеристиками, но внешне совершенно непрезентабелен. Его можно замаскировать специальным съемным экраном.
Установка обвязки ванны
На нашем сайте в галерее представлены модели любой конструкции для ванн всех видов. Надежность и долговечность механизмов часто зависит от деталей, которые могут сломаться, поэтому идеальным вариантом является простой в обращении сифон с небольшим количеством деталей. А стоит ли гоняться за модой, покупая ультрасовременные навороченные устройства, решать покупателям.
Рекомендации специалиста
Для того чтобы самостоятельно установить слив в ванной, не обязательно иметь профессиональную квалификацию. При соблюдении рекомендаций монтажной технологии качество выполненной работы можно вывести на должный уровень.
- Как правило, к каждому комплекту ванного слива прилагается инструкция с указанной последовательностью отдельных операций и описанием особенностей монтажа.
- Смонтированное устройство для слива воды из ванны необходимо проверить на герметичность соединений. Для этого следует закрыть пробку, заполнить ванну водой на треть ее объема. После удаления пробки все стыки проверяются на отсутствие протечек.
Если подтяжкой накидной гайки герметичность соединения не восстанавливается, проблема решается демонтажем, устранением причины протечки и сборкой устройства в обратном порядке.
Варианты обвязки
Как уже было сказано, обвязки делятся на несколько типов. Классификация зависит от двух параметров: конструкции и материала. Выделяют следующие разновидности конструкции:
- системы универсального типа;
- системы полуавтоматического типа;
- системы автоматического типа.
Обвязка системы универсального типа
Это наиболее простой и распространённый тип. Он используется практически в любых ваннах: из акрила, стали, чугуна.
Основное требование, которое предъявляется к системам универсального типа — выдержать расстояние от центральной части переливного отверстия до отверстия слива. Оно не должно быть больше 57,5 сантиметров.
- Горловина отверстия для слива. В её комплект входит накладка из металла, на которую устанавливается заглушка.
- Горловина переливного отверстия. С ней также идёт накладка.
- Самая главная часть всей системы — это сифон. Он обеспечивает слив воды в канализацию и не даёт попадать в комнаты запахам сточных вод. Сифоны бывают разборными или цельными.
- Шланг-гофра. С его помощью соединяют сливную и переливную горловины. Монтаж осуществляется путём надевания на штуцер и крепления накидными гайками.
На наружной части переливного отверстия имеется решётка, а изнутри подсоединён приёмный блок. К приёмному блоку крепится труба слива, которая соединяется с нижним выпуском при помощи патрубка.
Для спуска воды в универсальных системах имеется заглушка, которая вставляется в отверстие слива.
В универсальных обвязках практически нет подвижных частей, поэтому их относят к наиболее практичным.
Полуавтоматические системы

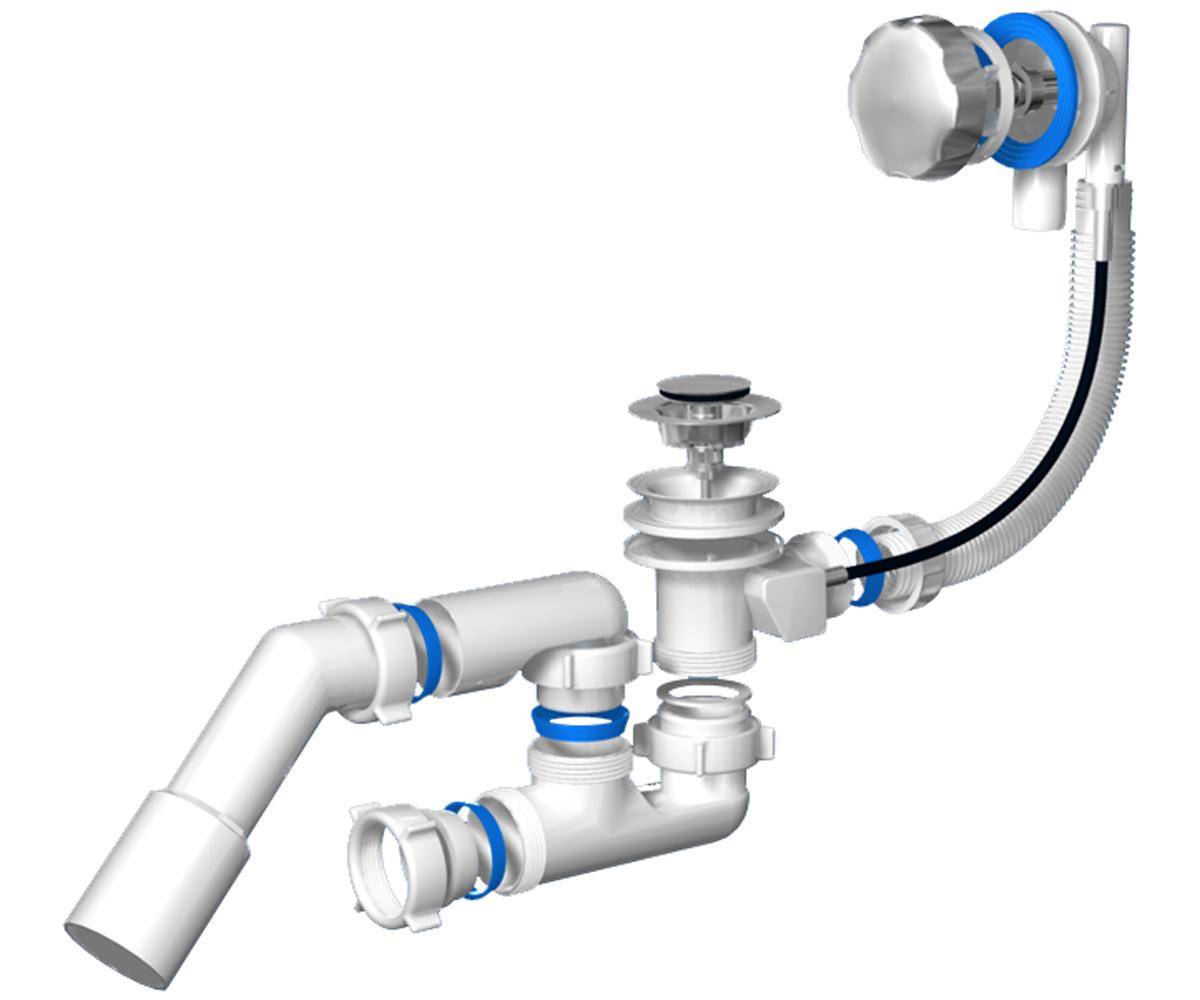

В конструкцию данного типа систем входит поворотный рычаг, который позволяет перекрыть горловину слива. Им очень удобно пользоваться, даже если лежишь в ванной. При должной сноровке его можно открывать даже пальцами ног.
Принцип работы этой системы механический. Работу устройство начинает при движении вентиля, который установлен на горловине переливного отверстия. Вентиль при помощи тросика подключается к другому рычагу, который находится в горловине слива.
Вращение позволяет натягивать или ослаблять тросик, который приподнимает или опускает пробку, закрывающую сливное отверстие.
Системы автоматического типа
В системах автоматического типа нет ни тросиков, ни других хрупких частей. Слив воды осуществляется нажатием на пробку.
Под пробкой установленыпружина и фиксатор. Пружина, когда на неё надавливает пробка, выталкивает последнюю. Ещё одно нажатие − и слив перекрывается.
Недостатком этой системы является маленький размер отверстия, через который стекает вода, что приводит к накоплению волос, мусора.
Если устройство низкого качества, то его недостатком является возможность поломки, которую самостоятельно исправить очень трудно. Решение проблемы заключается в полной замене комплекта.
Критерии выбора систем
Выбирая систему слив-перелив, стоит ориентироваться не только на внешний вид конструкции, но и на другие более важные критерии, к которым необходимо отнести следующие моменты:
- Производитель изделия. Чтобы быть уверенным в надежности устройства, рекомендуется выбирать продукцию проверенных компаний-производителей. Для этого лучше всего заблаговременно обратиться к отзывам пользователей, которые уже установили тот или иной вариант и эксплуатируют его уже не один год.
- Стоимость системы. При небольших бюджетных возможностях оптимальным вариантом будет пластиковое оборудование с механической конструкцией слива. Автоматические и полуавтоматические системы подойдут для ванных комнат, выполненных в определенном стиле, а также для тех пользователей, которые предпочитают комфортные условия эксплуатации.
- Определение качества материала изготовления:
— качественный пластик (полипропилен) должен иметь плотные стенки;
— у изделий из цветного металла поверхность должна быть гладкой без царапин и вмятин;
— у систем из черного металла необходимо обратить внимание на целостность конструкции, а также на то, чтобы на поверхности изделий не было вмятин
- Соответствие параметрам ванны, а также совместимость соединений сифона и диаметра трубы канализации. В случае, если сечения труб разнятся, можно использовать специальные пластиковые или эластичные переходники.
- Полнота комплекта поставки. В наборе с основными деталями должны иметься соединительные кольца и уплотнительные герметизирующие прокладки соответствующих размеров и конфигурации
При покупке системы обязательно скрупулезно проверяйте полноту комплекта поставки. Случается, что каких-то важных мелочей вдруг недостает при сборке.
- Дополнительные функции системы. Например, сифоны могут иметь несколько патрубков для подключения к нему, помимо ванны, и других сантехнических аксессуаров. Например, если рядом с ванной установлена раковина или стиральная машина, можно один из этих устройств подключить к свободному патрубку сифона ванны. Однако, ответвление необязательно должно быть задействовано, иди в отсутствии надобности его закрывают герметичной заглушкой.
- Следует отдавать предпочтение системам, у которых внешние детали, контактирующие с водой, изготовлены из нержавеющей стали. Это дает и нужную прочность, и устойчивость к окислению, и аккуратный внешний вид.
Материалы
Для изготовления сливов-переливов для ванны обычно используется сантехнический пластик или металл.
Пластиковый вариант всегда более дешевый, но не всегда менее качественный. Так, пластик в меньшей степени подвержен коррозии, которую может вызвать вода и присутствующие в ней примеси. Кроме того, пластиковый слив-перелив очень легко устанавливать.
Недостатком пластиковых моделей можно считать не совсем эстетичный внешний вид. Между тем, если под ванну предусмотрен экран, то основная часть конструкции останется невидимой, поэтому нет нужды беспокоиться о том, какое впечатление произведут на гостей «внутренности» вашей ванны.
Помимо пластиковых моделей, на рынке представлены варианты систем слива-перелива, выполненные из черного или цветного металла. Металлические конструкции смотрятся очень изящно и, в то же время, солидно. Они незаменимы, если у вас установлена ванна, которая не предполагает наличия закрывающего экрана.
Самые красивые сливы-переливы производят из сплава цветных металлов – бронзы, меди и латуни. Сверху на изделие наносится дополнительное покрытие, которое и определяет его цвет – хром, никель и другие. Металлические конструкции более дорогие, но и более прочные и долговечные, чем пластиковые.
Замена
Процедура выполняется относительно просто. Сначала нужно снять старую систему. Если она выполнена из пластика, тогда ее нужно просто открутить. Если же из чугуна – придется распиливать. Это более трудоемкий процесс, который может затянуться и на полчаса.
После демонтажа старого устройства, необходимо очистить от загрязнений, накопленных за время эксплуатации, поверхность ванны в районе отверстий. Дальше занимаемся установкой нового слива-перелива.
Эта процедура включает установку сливных труб, которые соединяют ванну и канализационную трубу, идущую в квартиру или дом, а также монтаж решеток слива и перелива, трубок между этими отверстиями. Все пластиковые элементы обвязки следует закручивать вручную, без применения инструментов. Все стыки следует уплотнять ФУМ-лентой. Не помешает также применение силиконового герметика.
Сначала устанавливается металлическая решетка на перелив и соединяется с верхней трубкой. Так же закрепляется и нижнее устройство. Используется длинный болт. Резиновые прокладки устанавливаются по обе стороны соединения.
Дальше подключается водяной фильтр. Установка считается завершенной, если проверка работы сифона окажется положительной. Следует проверить все места соединений, нет ли течи.
Советы по выбору
Перед тем как выбрать подходящий вариант, нужно хорошенько изучить ассортимент интернет магазинов. Там можно увидеть и фото установленных систем в уже готовой ванной комнате и отдельное устройство.
Перед тем, как делать окончательный выбор в пользу того или иного устройства, рекомендуется ознакомиться с отзывами о нем
На форумах можно почитать отзывы тех, кто уже пользовался автоматической или полуавтоматической пробкой для ванной
Обращайте внимание не только на вид системы, но и на производителей
Часто дешевые варианты являются низкокачественными даже у известных производителей. Все связано с тем, что для удешевления изделия выбирают материалы плохого качества. Обязательно проверяйте сертификат качества.
Выбирая между автоматом и полуавтоматом, покупатель ориентируется только н свои предпочтения. Как видим и тот, и другой вариант имеют свои недостатки и преимущества. Чтобы система долго радовала исправной работой, главное выбрать качественный продукт. Для этого лучше потратить немного больше денег и быть уверенным в добросовестности производителя.
Разновидности обвязки для ванны
Изучив некоторые тонкости вопроса, что такое обвязка ванны, можно ознакомиться с особенностями конструкции разных моделей. Производятся изделия трех видов:
- Универсальная модель с пробкой на цепочке, предназначенная для ванны любого типа — акриловой, стальной, чугунной. Это устройство, состоящее из сифона, сливной горловины с металлической накладкой для крышки, переливной горловины с накладкой того же типа и гибким шлангом, соединяющим сливную горловину с переливной натягиванием на штуцер или с помощью гаек, отличается простотой конструкции и невысокой стоимостью.
- Полуавтоматическое устройство, характерной особенностью которого является поворотный рычаг, тросиком связанный с пробкой. В зависимости от направления вращения этой детали, открывается или закрывается слив.
- Автоматическая обвязка для ванны отличается простотой в использовании и отсутствием хрупких деталей. Закрыть или открыть слив можно, слегка нажав на пробку, что легко сделать даже пяткой. Очень удобны автоматы, в которых предусмотрена возможность набирать воду и открывать слив в полуавтоматическом режиме. Устанавливать смеситель при такой системе слива-перелива нет необходимости.
Существуют модели особой конструкции для нестандартных ванн и емкостей, изготовленных по заказу.
Для чего нужна обвязка ванны и как она работает
Названием «слив-перелив» обвязка для ванны обязана двум отверстиям:
- верхнему, которое необходимо для сведения к минимуму перелив воды;
- нижнему, через который осуществляется слив.
Обвязка для ванны — это устройство, похожее на обычный сифон, переливная горловина которого оснащена рычагом вращения, соединенным тросиком с аналогичным механизмом в сливной горловине. Поворот рычага вращения увеличивает или ослабляет натяжение тросика, и срабатывает механизм в сливной горловине, поднимая или опуская пробку. Таким образом, исключается необходимость вручную устанавливать и вынимать пробку.
Классификация обвязок для ванны
Обвязка для ванны классифицируется по двум основным принципам:
- по особенностям конструкции;
- по материалам. Слив-перелив может быть металлическим или пластиковым.
Металл или пластик — что лучше
Металлическое устройство может быть выполнено из нержавеющей стали, латуни, меди с хромированной поверхностью. Изделия этого типа отличаются надежностью, прочностью и длительным сроком эксплуатации, но характеризуются целым перечнем недостатков, главными из которых являются:
- высокие цены;
- необходимость в точной подгонке всех деталей системы, что обуславливает сложность установки;
- накапливание мусора и жировых отложений в системе, что требует регулярной очистки химическими средствами.
Преимущества устройств из пластика
Качественная пластиковая обвязка ванны значительно дешевле металлической, но не уступает ей в надежности и, при бережном использовании, долговечности. Пластик, предназначенный для изготовления таких изделий, не подвержен коррозии и обладает такими характеристиками, как:
- высокая прочность;
- долговечность;
- устойчивость к воздействию высоких температур и агрессивной среды;
- способность не накапливать грязь и жировые отложения.
При необходимости пластиковую модель легко заменить без особых финансовых потерь.
Замена старого сифона в ванной сборка нового устройства
Замену сифона в ванной можно выполнить своими руками. Для этого потребуется минимальный набор инструментов и материалов
Важно правильно выбрать прибор, отводящий сточные воды и препятствующий распространению неприятных запахов в помещении
Особенности сифонов.
Разновидности и особенности сифонов
На основании конструктивных особенностей выделяют 3 типа сифонов для ванны:
- Бутылочные. Строение включает колбу, в которой всегда находится некоторое количество воды. Стоки отводятся в отстойник по трубе меньшего диаметра. При достижении нужного уровня вода начинает сливаться в канализацию. Такие системы подходят для установки в дачных домах. Даже если сифон долго не используется, он не пересыхает. К колбе можно подключать несколько сливных шлангов.
- Трубчатые. Оснащены гибким или стационарным шлангом, изогнутым в виде букв S или U.
- Комбинированные. Конструкция включает гофрированную трубку и колбу. Такие системы хорошо подходят для установки в многоквартирных домах.
Пластиковые сифоны имеют и недостатки:
- Небольшой срок службы. Некоторые детали выходят из строя в первый год использования.
- Недостаточная герметичность. При сборке систем добиться плотного прилегания гаек не удается. Поэтому соединения приходится снабжать резиновыми уплотнителями.
Чугунные сливы отличаются надежностью и прочностью. Хромированные элементы придают сифону эстетичный внешний вид. Внутренние поверхности защищены от оседания грязи. К недостаткам можно отнести высокую стоимость и сложность в монтаже. Более дешевые конструкции подвержены коррозии, снижающей срок эксплуатации. При замене такого сифона может потребоваться ремонт стен.
Необходимые материалы и инструменты
При наличии полного комплекта приобретают такие материалы и инструменты:
- отвертка с плоской насадкой;
- разводной ключ;
- силиконовый или каучуковый герметик;
- уплотнительная лента;
- таз для сбора воды;
- ветошь.
Для изменения длины трубы может потребоваться ножовка. Края выравнивают наждачной бумагой.
Для установки сифона инструменты.
Сборка сифона
Процесс сборки включает такие этапы:
- Формирование колбы. К цилиндру прикручивают дно. Соединение герметизируют резиновой прокладкой. Оба конца сливной трубки снабжают фиксирующими гайками. При этом также требуется установка уплотнителя. Один конец трубки вставляется в верхнее отверстие колбы, второй будет соединяться с горловиной сифона. Стыки промазывают герметиком.
- Установка перелива. Высота шланга должна соответствовать расположению переливного отверстия ванны. Измерить параметр нужно до начала монтажных работ. При соответствии показателей переливной шланг подсоединяют к нужному отводу колбы. Высота сборной трубы регулируется. Деталь выдвигается по принципу телескопа. Требуемую длину гофрированному шлангу придают путем растягивания. В нужной точке формируют изгиб. Отвод и переливной патрубок соединяют с помощью гайки. Ее накручивают вручную, прилагая умеренные усилия.
Для ванны сборка сифона.
Перед затягиванием винтов нужно убедиться, что отверстие ванны совпадает с диаметром шланга. При закреплении перелива между поверхностями размещают поставляемую вместе с сифоном прокладку.
Монтаж нового устройства
Поменять сифон можно, выполнив такие действия:
- Подготовка поверхности. Чугунную ванну возле сливного отверстия очищают от загрязнений и обрабатывают обезжиривающим составом.
- Установка декоративной решетки. Если размер детали не соответствует диаметру отверстия, зазор закрывают герметиком.
- Подсоединение отводного патрубка. Горловину сифона соединяют с решеткой винтом, который закручивают, обеспечивая плотное прилегание деталей.
- Соединение конструкции с канализационной трубой. С нижней части сифона снимают фаску, что позволяет ввести деталь в отвод. Элементы закрепляют гайкой, перед навинчиванием которой устанавливают коническую прокладку. Соединение обрабатывают герметиком. Если диаметр отвода не соответствует размеру канализационной трубы, используют пластиковый переходник.
Гофрированный сифон снабжается специальными патрубками, облегчающими установку. Одна сторона соединяется с горловиной, другая – выводится в канализационную систему. Гофру растягивают, придавая ей нужный изгиб.
Сливная арматура
В стандартный комплект входят две гофрированные трубки разных диаметров.
Тонкая гофра одним концом одевается на переливной штуцер, другой стороной — непосредственно к сифону. Давление на этом участке отсутствует, поэтому в тщательной герметизации необходимости нет
Тем не менее, монтажу таких соединений следует уделить повышенное внимание.
Через гофрированную трубку большего диаметра реализуется сброс воды из сифонного устройства в канализационный объем.
Гибкий шланг упрощает монтаж, но для сборки арматуры в трудных местах, предпочтительнее более надежный в эксплуатации жесткий пластиковый патрубок.
Вода из ванной сливается медленно
Основные причины плохого слива следующие:
- засор сливной трубы;
- слишком маленький уклон системы слива;
- диаметр сливной трубы или стояка недостаточный.
Если вода из ванной стала уходить хуже, чем раньше, то, скорее всего, у вас произошел засор. При незначительном ухудшении слива можно воспользоваться старым добрым вантузом или прочистить систему химическими средствами. Это самый простой способ удаления засора канализации. Но нужно помнить, что этим средствам по силам лишь незначительные засоры. В случаях, когда вода сливается очень медленно или совсем не сливается, эти средства применять нельзя.
Прочистить засор можно, разобрав и промыв сифон (отстойник) либо прочистив тросом всю сливную трубу до стояка. В некоторых случаях для устранения засора требуется разборка всей сливной системы под ванной, ее прочистка и промывка. Это бывает в тех случаях, когда, например, недавно делали ремонт и сливали в канализацию растворы и взвеси. В этом случае осевшие частицы сильно засоряют трубы и их приходится оттуда выбивать.
Частой причиной того, что слив в ванной плохой, становится слишком малый уклон канализационных труб. Посмотрите, как устроен ваш слив. Если уклон слишком мал или его нет вовсе, то это и есть причина того, что вода уходит медленно. В этом случае не следует пользоваться химическими средствами для устранения засоров.
Какой должен быть уклон выпуска, чтобы слив работал нормально? Точные величины уклонов определяются расчетами, в которых учитывается объем стоков, диаметры труб и некоторые другие показатели. Но, руководствуясь практическим опытом, можно придерживаться следующих обобщенных значений: при диаметре трубы канализационной магистрали 100 мм минимальный уклон должен быть 2%; при диаметре труб 50 мм уклон должен быть не менее 3%. Для справки добавим, что уклон 2% — это понижение трубы на 2 см через каждый м трубопровода.
Чтобы увеличить уклон сливной системы, можно просто опустить ниже выпуск в центральный стояк или поднять саму ванну. Слишком большой уклон нежелателен, поскольку это может привести к постепенному забиванию труб тяжелыми осадками, а также вызвать эффект «клокотания» воды при сливе. В соответствующих строительных нормах указано, что максимальный уклон слива канализации может быть до 15%.
Установка обвязки
Для установки или замены обвязки ванны понадобятся:
плоскогубцы;
болгарка или ножовка по металлу (если демонтируется металлическая система);
отвертка;
ветошь;
газетная бумага;
силиконовый герметик.
Благодаря несложной установке, обвязка часто используется в быту.
Монтаж обвязки
Этапы установки обвязки:
демонтаж старой конструкции;
установка сливной горловины и перелива;
сборка сифона;
прикрепление гофротруб и сифона;
проверка работы системы.
После того как ванна готова к работе, нижнюю прокладку (более толстую) покрывают силиконовым герметиком и ставят в сливное отверстие.
Установка слива и перелива
Последовательность работ:
пластиковые горловины зачищают ножом, наждачной бумагой, напильником;
с помощью герметика приклеивают резиновый уплотнитель;
прикладывают систему к месту крепления;
внешние металлические накладки (сетки) прикрепляют к горловинам слива и перелива болтами.
Ни одна ванна не может обойтись без системы слив-перелив.
Важно закручивать болты не слишком сильно, чтобы не сорвать резьбу. Кроме того, при применении излишней физической силы на пластиковых деталях могут появиться трещины
Поврежденную обвязку придется выбросить.
Сборка сифона
Сифон состоит из двух частей. В меньшей части размещают гайку (муфту), затем резиновый уплотнитель (широкой частью наружу). После этого 2 сегмента сифона скручивают. Во вторую гайку вставляют уплотнитель и ту часть сифона, которая крепится к дну ванной. Закручивают до упора, после чего крепят крышку ревизии с уплотнителем. Такая крышка нужна для быстрого устранения засоров без демонтажа конструкции.
Финальный этап
Для завершения монтажа осталось выполнить следующие действия:
Конусы гофротруб вставляют в отверстия сифона и фиксируют. Сифон прикрепляют к сливу, не забывая про уплотнитель.
К сифону прикрепляют гофру, ведущую к переливу, и патрубок, который будет вести в канализационную трубу.
Проверяют работоспособность системы. Подтекание воды можно обнаружить, подложив газетную бумагу.
При наличии протечек их устраняют затягиванием гаек или с помощью герметика.
В процессе эксплуатации может понадобиться замена уплотнителей.
Предназначение
Разберемся откуда такое название слив-перелив. Все просто. В ванне есть два отверстия: нижнее и верхнее. Вот в первом устанавливается сливной механизм, а во втором – переливной.
Нижнее отверстие требуется для слива из чаши воды. Если надо набрать в ванну воду, тогда это отверстие закрывается специальным приспособлением. Верхнее отверстие нужно для нивелирования вероятности переливания воды через край и затопления помещения. Сифон соединяет оба отверстия, происходит их обвязка.
Не следует полагать, что перелив спасет в любой ситуации. Не нужно забывать, что при определенной интенсивности потока воды ее количество будет поступать больше, чем то, которое выводится. А значит, вода будет накапливаться в ванной, пока не станет выливаться на пол.
