Правильное заполнение системы теплоносителем
Чтобы не сталкиваться с решением задачи, как спустить воздух в системе отопления, важно грамотно наполнять контур теплоносителем, для этого соблюдают следующее правила:
Заполнение любой системы проводят с самой нижней точки, для этого на этапе монтажа в трубопровод помещают шаровый вентиль.
Тепловой носитель следует подавать с невысокой скоростью, особенно это важно при заполнении протяженных контуров теплых полов.
При наполнении замкнутой системы выдерживают давление 1 — 1,5 бара, которое контролируют переносным или встроенным в магистраль манометром.
После наполнения системы (в гравитационной степень определяется количеством воды в расширительном баке, в принудительной — давлением) приступают к спуску воздуха из батарей. Перед этим желательно включить котел и нагреть воду до температуры около 60 °С.
После развоздушивания доливают теплоноситель и снова проверяют равномерность нагревания радиаторов — при положительном результате работы останавливают
Если снова обнаружен неравномерный прогрев батарей, процедуру развоздушивания повторяют, после чего доливают теплоноситель в контур.

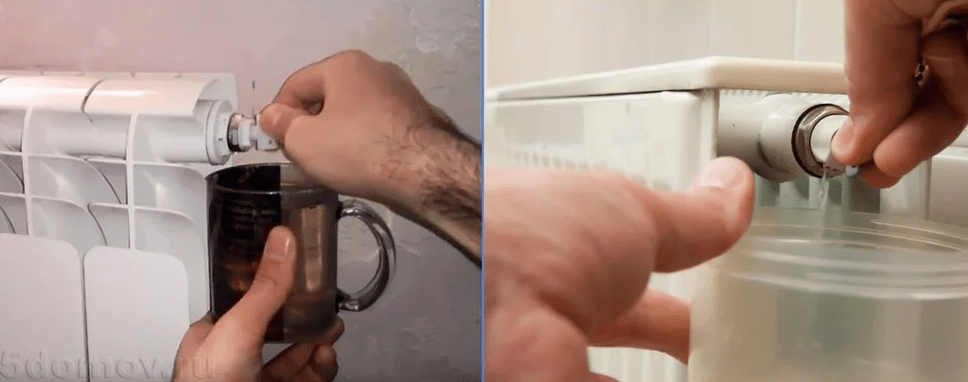

Рис. 9 Как спустить воздух с системы отопления при помощи крана Маевского. Примеры их использования в радиаторах
Задачу, как правильно стравить воздух из системы отопления, решают при помощи специальных приборов — ручных или автоматических воздухоотводчиков. Для отвода воздуха из радиаторов используют краны Маевского, процедура развоздушивания не представляет особых сложностей для любого пользователя и не требует применения дорогостоящего специального инструмента.
Как быстро устранить воздух в системе отопления
С помощью крана (клапана) Маевского. Они должны быть в каждой системе вместе с воздухоотводчиками. Эти требования распространяются на отопительные аппараты с принудительным циркулированием.
Как быстро устранить воздух в системе отопления
Установка воздухоотводчиков
Устанавливаются в самых критичных местах — в перегибах трубопровода, а также на вершинах сгибов. В случае, когда Вы замечаете, что аппарат постоянно завоздушивается, воздухоотводчик поможет решить проблему. Они бывают двух видов:
- Ручной воздухоотводчик. К ручному воздухоотводчику относится кран Маевского, по фамилии изобретателя. Воспользовавшись агрегатом можно без особой мороки самостоятельно произвести сброс скопившегося воздуха;
- Автоматический воздухоотводчик позволит Вам полностью забыть об этой проблеме, не придётся даже вспоминать об этом периодически и производить самостоятельное развоздушивание.
Заполнение системы водой
- Систему необходимо заполнять снизу-вверх охлажденной водой. Обязательно нужно заранее открыть все краны помимо кранов спуска воды. Именно благодаря такому методу заполнения система не станет завоздушенной. Вся процедура должна быть максимально плавной, чтобы не создать закрытый объём;
- Когда заметите, что через кран пошла вода – перекройте его, таким образом, жидкость будет постоянно подниматься до самого верха;
- После полного заполнения системы запускайте насос. При соблюдении всех шагов начнется циркуляция и не потребуется прокачивать всю систему отопления.
Зачем это нужно
Многоквартирный дом
Начну издалека.
Для того, чтобы батареи на всех этажах и во всех квартирах грели, в них должен непрерывно циркулировать теплоноситель.
Перепад давлений между нитками теплотрассы (подающей и обратной) в штатном режиме составляет не менее 2 кгс/см2. Однако горячая вода с подачи попадает в отопительный контур не непосредственно из теплотрассы, а после смешивания с водой из обратки. За приготовление смеси отвечает водоструйный элеватор — чугунный или стальной тройник с помещенным внутрь соплом.
Водоструйный элеватор — сердце системы отопления дома.
Разница давления между поступающей в батареи смесью и обраткой куда меньше, чем между нитками теплотрассы: она равна всего 0,2 кгс/см2, что соответствует напору водяного столба в два метра. Завоздушенность в системе отопления просто-напросто не даст воде циркулировать: столь небольшой перепад не сможет выдавить воздушную пробку вниз из-за значительной разницы в плотности между воздухом и водой.
Автономный контур
У автономной отопительной системы с принудительной циркуляцией теплоносителя картина иная. В большинстве случаев создаваемый циркуляционным насосом напор превышает высоту контура, и тот вполне может работать даже при наличии в трубах воздуха.
Схема отопления двухэтажного дома. Максимальный перепад высоты — около 4 метров.
Однако при движении пузырей воздуха в трубах и радиаторах неизбежно возникнут гидравлические шумы. Едва ли владельца порадует непрерывно исходящие от батареи булькающие звуки.
Кроме того, воздух способствует коррозии стальных элементов контура — труб из черной стали, стальных панельных радиаторов и сердечников биметаллических батарей. В отсутствие кислорода контакт с водой не приводит к появлению ржавчины.
Завоздушивание системы отопления причины
Решая задачу, как убрать воздух из системы отопления, полезно изучить причины, вызывающие завоздушивание, основные из них:
- Неправильный монтаж. Для того, чтобы вода поступала в котел с естественной циркуляцией, необходимо выдерживать постоянный уклон при разводке труб. Несоблюдение данного условия приводит к появлению воздушных пробок на криволинейных участках.
- Нарушение герметичности. Если в трубопроводе отопительного контура появляются дефекты в виде различного вида трещин и разгерметизации резьбовых, паяных, компрессионных соединений, через них проникает воздух, приводя к завоздушиванию всей системы.
- Неправильный монтаж воздухоотводчиков. Удаление воздуха из системы отопления частного дома обычно осуществляют с помощью воздухоотводчиков в радиаторах отопления (краны Маевского), на распределительных коллекторах для теплых полов и в высшей точке отопительного контура. Если данные условия не соблюдаются в полном объеме, вероятность завоздушивания системы существенно возрастает.
- Неисправность воздухоотводчиков. Теплоноситель может содержать в своем составе продукты распада (окисления) металлических узлов, просроченного антифриза или соли металлов. Нахождение в системе твердых взвешенных частиц приводит к забиванию входных отверстий, каналов воздушных клапанов воздухоотводчиков и делает невозможным их нормальное функционирование.
- Несоблюдение правил заливки теплоносителя. Одна из причин, почему завоздушивается система отопления в частном доме, является ее неправильная подготовка к эксплуатации. При наполнении теплоносителем контуров радиаторной отопительной и системы теплых полов следует придерживаться несложных правил, в противном случае их нарушение приведет к образованию воздушных пробок.
- После проведения ремонтных работ. Одна из причин, почему воздушит систему отопления — попадание в трубопровод воздуха после ремонта или профилактического обслуживания отдельных узлов. К примеру, если снимают циркуляционный насос, перенаправляя теплоноситель по параллельному обходному байпасу, после его установки в прежнее положение возникнет проблема с наличием воздуха внутри корпуса.
- При пополнении объема теплоносителя. После заливания в контур дополнительного количества рабочей среды повышается вероятность завоздушивания трубопровода в связи с тем, что жидкость имеет в своем составе высокий процент растворенного воздуха.
Спуск воздуха из отопительной сети
Теперь разберемся, как убрать завоздушенность системы отопления. Чтобы можно было спускать воздух из отопительной сети, на этапе монтажа устанавливаются специальные приспособления и краны.
Воздушный сепаратор
Сепаратор предназначен не для спуска воздуха, а для выделения из теплоносителя растворенного кислорода. При нагревании воды кислород образует мелкие пузырьки. Сепаратор можно установить в любой точке сети. При прохождении теплового носителя через это приспособление растворенный кислород преобразуется в мелкие пузырьки, которые собираются и выводятся из контура.
Воздушный сепаратор является составным элементом сепараторного узла. Он монтируется в подвале многоэтажного дома. Усовершенствованные сепараторы выводят из теплоносителя воздух и очищают его от различных примесей и загрязняющих частиц. Эти приспособления чаще устанавливаются в домах с централизованными отопительными сетями.

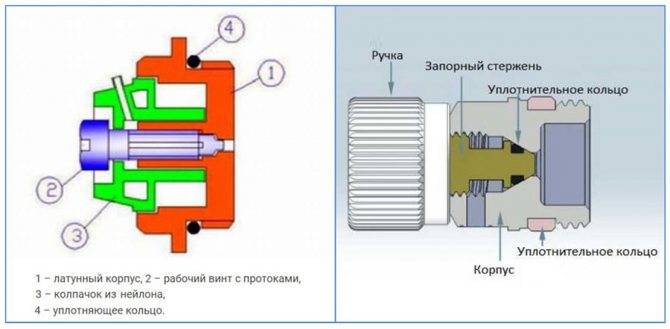

Кран Маевского
Арматура устанавливается на отопительные приборы специально для развоздушивания контура. Достаточно просто открыть кран и стравить воздух.
Краны Маевского имеют штуцер. При его открывании обеспечивается доступ в отопительные сети. Поскольку пробки собираются в верхней точки сети или радиатора, этот кран устанавливается только на верхний патрубок. В многоэтажках краны Маевского монтируют на приборы, установленные в квартирах на последнем этаже.
Чаще эту разновидность арматуры используют в системах открытого типа с естественной циркуляцией, но и контуры с принудительным током теплоносителя не застрахованы от образования воздушных пробок. Краны защищают от снижения эффективности обогрева многоквартирного дома.
Для использования устройства не нужно привлекать специалистов. Чтобы провести спуск воздуха, под кран на пол подставляют ведро или таз. Вместо этого можно надеть на кран шланг подходящей длины и опустить один его конец в раковину или ванную. Это делают потому, что вместе с воздушными пробками выходит некоторое количество теплового носителя.
Автоматический воздухоотводчик
Эти устройства предназначены для спуска воздуха в автоматическом режиме (без участия человека).
Принцип работы автоматического воздухоотводчика следующий:
- Внутри прибора есть специальный поплавок, соединенный со штоком. Последнее устройство поджимается специальной пружиной.
- При заполнении корпуса воздухоотводчика теплоносителем поплавок оказывает давление на шток, перекрывающий поступление воздуха в отопительные сети. То есть при прохождении теплоносителем поплавка исключено завоздушивание системы.
- Если в корпус попадает воздушная пробка, которая движется по сети вместе с жидкостью, то шток открывает отверстие, и воздух выходит из контура.
Подобный принцип работы используется во всех автоматических воздухоотводчиках. При условии правильного монтажа устройство долго и исправно работает.
Но иногда даже такие простые и надежные конструкции дают сбой в работе:
- Если в сети циркулирует тепловой носитель низкого качества, то на штоке откладывается солевой налет. Из-за этого устройство неплотно закрывает проход, что вызывает протечки. Для решения проблемы достаточно снять крышку и тщательно очистить шток от налета.
- Иногда наблюдается подтекание теплоносителя в месте крепления крышки к корпусу. Такое бывает, если резиновая прокладка износилась. Для устранения течи просто замените прокладку.
Теперь вы знаете, как устранить завоздушивание системы отопления с помощью специальных приспособлений. Но иногда бывают такие ситуации, когда выявить место формирования воздушной пробки невозможно.
В этом случае воздух стравливают в процессе эксплуатации сети следующим образом:
- Если повысить температуру воды и давление в сети, то воздушные пробки перемещаются к месту, где их проще обнаружить и стравить с помощью специальных приспособлений.
- Сантехники с опытом работы могут ударами по трубопроводам выгнать пробку. Но этот способ могут использовать только опытные специалисты, потому что необходимо знать, где и как ударить по трубе. Более того, эта методика не всегда помогает решить проблему.
Если автономный отопительный контур часто завоздушивается, то проблему можно решить установкой автоматического воздухоотводчика. Некоторые разновидности систем нуждаются в обязательном монтаже кранов Маевского на каждый радиатор. Благодаря регулярному стравливанию воздуха отопительная система будет эффективно и бесперебойно работать.
Следующие факторы могут послужить возникновению пробок
- Ошибки во время монтажа, кривые повороты и неверный уклон;
- Поспешный залив воды в систему под высоким напором;
- Отсутствие воздухоотводного клапана на радиаторах и других важных участках системы или его низкокачественный монтаж;
- Пониженный уровень жидкости в системе отопления;
- Недостаточная герметизация соединений труб, радиаторов и прочих частей, что позволяет воздуху свободно проникать в сеть;
- Перегрев жидкости при первом запуске приводит к активному выделению кислорода внутри.
Лишний воздух наиболее страшен системам на принудительной циркуляции. Во время обычной нагрузки подшипники насоса проводят всё время погруженными в воду. Если в этот момент через них пройдёт воздух – он снимет слой смазки, что может полностью вывести из строя весь механизм или вал, также повредить скользящие кольца от перегрева и трения.
Участки труб с воздухом наиболее подвержены распространению коррозии. Повышенные температуры заставляют химические элементы вроде магния, кальция, углекислого газа и кислорода распадаться и образовывать налет на поверхностях труб системы.
Сценарий 1: многоквартирный дом, нижний розлив
Схема с нижним розливом — наиболее типичное для домов современной постройки решение. И обратный, и подающий трубопровод находятся в подвале. Подключенные к розливам стояки соединяются попарно (подача с обраткой) перемычкой на верхнем этаже или на чердаке.
Нижний розлив: подача и обратка отопления проложены по подвалу.
Решение 1: запуск элеватора на сброс
Удаление воздуха из системы отопления проводится работниками ЖКХ еще на стадии запуска полностью или частично сброшенного контура.
Для этого он перепускается на сброс:
- Одна из домовых задвижек открывается, вторая остается закрытой;
- Перед закрытой задвижкой со стороны отопительного контура открывается соединенный с канализацией сбросник.
О выходе большей части воздуха свидетельствует равномерный, без воздушных пузырей, поток воды в сбросе.
Решение 2: воздушники
В верхней точке каждой пары стояков (в радиаторной пробке или на выведенной под потолок перемычке) в системах нижнего розлива всегда монтируется воздушник. Это не обязательно предназначенный специально для стравливания воздуха кран Маевского: его может успешно заменить шаровый кран, винтовой вентиль или водоразборный кран, установленный изливом вверх.
Воздушник вполне может выглядеть вот так.
Сброс воздуха из стояка выглядит так:
- Приоткройте кран (не более чем на один оборот). Вы должны услышать шипение выходящего воздуха;
- Подставьте под него любую широкую посуду. Таз или ведро избавят вас от необходимости вытирать лужу на полу;
- Дождитесь, пока воздух не сменится водой;
- Закройте кран. Стояк должен нагреться в течение 5-10 минут. Если этого не произошло, стравите воздух повторно: возможно, что начавшаяся было циркуляция выгнала в верхнюю точку участка контура новые пузыри воздуха.
Таинство стравливания воздуха.
Несколько важных моментов:
- Никогда не выкручивайте винт в кране Маевского полностью. При давлении в 5-6 атмосфер и хлещущем из отверстия кипятке вкрутить ее обратно у вас нет ни малейших шансов. Последствием необдуманных действий станет затопление вашей квартиры и квартир под вами по стояку горячей и грязной водой;
- Не выкручивайте сам воздушник под давлением. Даже на половину оборота: вы не знаете, в каком состоянии его резьба. Если спускной клапан на отопление неисправен, перед его ремонтом или заменой необходимо перекрыть оба парных стояка и убедиться в том, что вентиля на них держат воду;
Выкручивать воздушник можно только при сброшенных стояках.
Если вы живете на верхнем этаже, еще до начала отопительного сезона убедитесь, что вам есть чем открыть воздушник. Современные краны Маевского открываются своими руками или с помощью отвертки, а вот в домах старой постройки может понадобиться особый ключ;
Латунный воздушник образца 70-80 годов.
Решение 3: перепускание стояка на сброс
Основная проблема воздушников на нижнем розливе именно в том, что они расположены в квартире верхнего этажа. Что делать, если ее жильцов хронически нет дома?
Парные стояки можно попытаться перепустить из подвала.
Для этого:
- Обследуем стояки. После вентилей на них могут быть установлены сбросники или заглушки. В первом случае никаких трат не предстоит, во втором — нужно приобрести шаровый кран с резьбами «папа-мама» того же размера, что и у заглушек;
Идеально. Оба парных стояка укомплектованы сбросниками.
- Перекрываем вентиля на обоих стояках;
- Откручиваем заглушку на одном из них;
- Вкручиваем вместо заглушки шаровый кран, предварительно подмотав резьбу;
- Полностью открываем установленный сбросник;
- Открываем вентиль на втором стояке. После того, как напор воды выгонит весь воздух, закрываем сбросник и открываем второй стояк.
Тонкости есть и здесь:
Если все радиаторы расположены на подающем стояке, а обратный стояк холостой (без отопительных приборов) — ставьте сбросник именно на обратку. В этом случае весь воздух выйдет гарантированно. При наличии батарей на обоих парных стояках образовавшуюся воздушную пробку удается выгнать далеко не всегда;
Разводка с холостым стояком обратки.
- Если вам не удалось перепустить стояки в одном направлении — переставьте сбросник на второй стояк и перегоните воду противоположную сторону;
- Если на стояках установлены винтовые вентиля, избегайте тока воды через них в направлении, противоположном указанному стрелкой на корпусе. Попытка открыть вентиль с прижатым давлением к седлу клапаном чревата отрывом клапана от штока. Для устранения проблемы нередко приходится сбрасывать всю систему отопления дома.
Система отопления без воздушных пробок
Чтобы в индивидуальной отопительной системе воздух не скапливался на проблемных участках, а выходил наружу, необходимо:
- правильно спроектировать и смонтировать трубопровод, грамотно установить радиаторы;
- использовать автоматические и ручные воздухоотводчики.
Рассмотрим, как выгнать воздух из системы отопления с естественной циркуляцией и верхней разводкой
При обустройстве трубопровода важно соблюсти такой угол наклона, при котором воздушные пузырьки свободно перемещаются вверх, в самую высокую точку контура, не скапливаясь на поворотах и пологих участках. В самой верхней точке такой системы должен быть установлен расширительный бак открытого типа, через который пузыри воздуха попадают в атмосферу
Стравливание воздуха из отопительной системы с помощью автоматического воздухоотводчика
Чтобы стравливать воздух из системы с принудительным движением теплоносителя или гравитационной системы с нижней разводкой, используется иной принцип. Под уклоном монтируются обратные трубопроводы (это упрощает слив жидкости из системы), а в верхней точке всех отдельных контуров ставят автоматические клапаны, через которые воздух сбрасывается по мере накопления.
Помимо автоматических воздухоотводчиков в системе задействуются и ручные краны Маевского. Такие воздухоотводчики монтируются на радиаторы отопления – на верхний патрубок с противоположной стороны от трубы, подающей нагретый теплоноситель. Чтобы воздух попадал в клапан, а не скапливался в верхнем коллекторе радиатора, прибор отопления рекомендуется устанавливать под небольшим углом. Сброс воздуха выполняется вручную по мере необходимости.
Как найти воздушную пробку?
В идеале система самостоятельно справляется с завоздушиванием благодаря автоматическим клапанам, через которые стравливается воздух. Обнаружив, что отдельный прибор отопления или часть контура не работают должным образом, необходимо найти место, где образовалось скопление воздуха.
Потрогайте радиатор — если его верхняя часть холоднее нижней, значит, туда не поступает теплоноситель. Чтобы выпустить воздух, откройте кран Маевского, установленный на стальном, алюминиевом или биметаллическом радиаторе, либо вентильный кран, который монтируют на чугунные батареи.
Как определить воздушную пробку в батарее
Определить место завоздушивания можно и по звуку — в нормальных условиях теплоноситель движется практически бесшумно, постороннее бульканье и звуки перелива возникают из-за препятствия в потоке.
Металлические трубы и приборы отопления простукивают легкими ударами — в местах скопления воздуха звук заметно звонче.
Избавляемся от воздушной пробки
При наличии ручных воздухоотводчиков на радиаторах, проблем с тем, как убрать воздух из батарей, не возникает. При помощи отвертки или штатного ключа немного вывинчивается шток крана Маевского, при этом под сливное отверстие подставляется подходящая емкость (достаточно полулитровой стеклянной банки). Спуск воздуха из системы отопления с помощью ручного воздухоотводчика сопровождается шипением и свистом, затем появляются брызги, после чего теплоноситель начинает течь тоненькой струйкой. На этом этапе кран Маевского следует закрыть.
Чтобы удалить воздушную пробку из системы отопления, если она скопилась в стороне от воздухоотводчика (ручного или автоматического), поступают следующим образом:
- Открывают ближайший к воздушному пузырю воздушный кран или клапан.
- Начинают понемногу подпитывать систему теплоносителем, чтобы жидкость за счет увеличения объема вытеснила воздушный пузырь в сторону открытого воздухоотводчика.
Автоматический воздухоотводный клапан с угловым подключением
Что делать в сложных случаях, когда пробку не убирает добавление объема теплоносителя? В такой ситуации помимо увеличения количества теплоносителя требуется добавить давления, нагрев жидкость до критических температур. Следует действовать предельно аккуратно, чтобы не ошпариться брызгами, сопровождающими сброс воздуха через автоматический клапан.
Почему в системе отопления появляется воздух
Основные причины появления пробок:
- Неверное заполнение теплоносителем.
- Неправильны монтаж, приводящий к скоплению воздуха в обводах, углах и изгибах труб.
- Негерметично затянутые соединения, из-за чего происходит утечка самого теплоносителя, и, как правило, попадание воздуха в систему.
- Ремонт, монтаж, при котором завоздушивание происходит обязательно.
- Залив свежей воды, содержащей много растворенного кислорода, который, в свою очередь, при нагревании, расширяется и скапливается в системе.
- Коррозия металла внутри системы.
- Неисправность (трещины) радиаторов и труб влияет на систему так же, как и негерметично затянутые соединения, только добавляя возможность порыва.
Как обнаружить
Если в доме температура упала без видимых на то причин, то, вероятнее всего, где-то скопился воздух, не дающий возможности равномерного распределения теплоносителя. Найти его несложно — достаточно прощупать трубы на их нагрев. Там, где теплоноситель проходит свободно, участки будут наиболее горячими.
Важно! Если же участок ощутимо холоднее, то, следовательно, теплоноситель туда не проходит из-за забившегося мусора либо воздуха. Можно простукивать, там, где пробка, звук металла будет громче и звонче
Профилактика
Чтобы не было проблем с воздушными пробками, необходимо установить воздухоотводчики у каждой группы отопительных элементов. Так, например, для удаления воздуха из котла автоматический клапан для вывода газов монтируется прямо на нём. Так же им оснащаются все коллекторы. На радиаторах с торца устанавливаются краны Маевского.
Если после выпуска воздуха, радиаторы всё равно плохо нагреваются, следует полностью слить теплоноситель. Так как возможно, что в сети слишком много грязи, а она значительно снижает циркуляцию жидкости в батареях.
https://youtube.com/watch?v=xUO58oC8yX8%3F
Как удалить воздушную пробку
Движение теплоносителя осуществляется разными способами:
- С применением циркуляционного насоса, принудительной циркуляцией теплоносителя.
- Без применения циркуляционного насоса, за счет естественной конвекции. Самотечная система.
Сами схемы отличается, так, у систем с циркуляционным насосом расширительный бак закрытый, а у систем с естественным ходом теплоносителя — открытый.
Следовательно, и способы устранения и предотвращения будут принципиально отличаться.
В схеме с принудительной циркуляцией
В схемах с принудительной циркуляцией, чаще всего используются:
- Автоматические воздухоотводчики, выпускающие воздух в автоматическом режиме, благодаря внутреннему устройству. Их лучше всего ставить в самых верхних точках системы отопления либо в критических местах, где наибольшая вероятность скопления воздуха (углы, обводы и другие). Для лучшего эффекта, туда, где будет стоять автоматический воздухоотводчик, трубу подводить под небольшим углом, чтобы и воздух и жидкость двигались в одном направлении для облегчения его вывода.
- Ручные воздухоотводчики — кран Маевского, для спуска накопившегося воздуха. Так как он может просто застрять внутри радиатора и не проходить дальше. Воздух скапливается в верхней части радиатора, значит, и сам кран устанавливается в верхний патрубок с торца, для легкого удаления воздушной пробки.
- Более безопасный способ — это «Группа безопасности», в которую входят воздухоотводчик, манометр давления и предохранительный клапан, для сброса излишек давления в системе. Это приспособление самое популярное среди монтажников, так как не требует дополнительных соединений, простое в установке и включает все необходимое для обеспечения безопасности котла и эксплуатации самой системы отоплений. Контроль и сброс воздуха и излишка давления в одной точке имеет явное преимущество.
- Воздушный сепаратор. В отличие от других приспособлений, данный агрегат удаляет именно растворенный в воде воздух. Он преобразует его в пузырьки, которые сразу же выводятся через встроенный воздухоотводчик. Это избавит от опасности расширения при нагреве, повреждения труб, радиаторов или системы в целом.
При естественной циркуляции
В системе с естественной циркуляцией с верхней разводкой воздух удаляется непосредственно через открытый расширительный бак. Сама магистраль в таком случае должна подаваться вертикально к баку, который ставится в самой верхней точке, для обеспечения безопасности и естественного вывода. Обратный поток, следует ставить под уклоном.
Если же установлена нижняя разводка, то следует придерживаться способов, как и при применении циркуляционного насоса.
Фото 1. Так выглядит кран Маевского, который используется для спуска воздуха и устанавливается в верхней точке радиатора.
Каким бы ни был основной способ вывода, будь то автоматический воздухоотводчик или расширительный бак, не стоит пренебрегать кранами Маевского. Их лучше всего устанавливать на каждом радиаторе отопления, так как, если воздух скопится в них самих, то проще и быстрее будет вывести его как раз через эти клапаны.
К чему могут привести пробки в контуре
Важность воздухоотводов нельзя переоценить. Пробки в контуре могут приводить к разным процессам:
- нарушение циркуляции;
- скачки давления;
- снижение КПД обогревательного оборудования;
- коррозия металла.
Автономный отводчик воздуха
Установка воздухоотводчика в системе отопления предотвращает образованию пробок и карманов. Наталкиваясь на них, теплоноситель останавливается. Иногда пробки отсекают от контура целые отрезки с радиаторами. При этом давление в системе возрастает. Когда оно доходит до критического уровня происходит аварийный выброс теплоносителя. Это, в свою очередь, приводит к падению давления. При этом есть много случаев, когда воздух собирался в батареях, контур продолжал работать, только половина радиатора становится холодной. Это существенно снижает КПД отопления и несколько увеличивает расходы на его эксплуатацию.
Для открытых систем одной из серьезнейших угроз является ржавчина. При этом вопрос о том, как удалить воздух из системы отопления встает только на этапе проектирования. Такие контуры собираются под наклоном из труб с большим диаметром, соответственно воды в системе много. Учитывая тот факт, что теплоноситель контактирует с воздухом и вовлекает его в циркуляцию, уровень кислорода в трубах более чем достаточный. Так как чтобы сбросить воздух из системы отопления нужно продолжительное время, кислород интенсивно вступает в реакцию с металлом. Результатом взаимодействия является образование коррозии на внутренних стенках труб. Ржавчина порой так съедает бак, что приходится его менять.
Прямые последствия пробок в контуре влекут за собой косвенные, которые не менее опасны:
размораживание системы.
Происходит в случае, если кран для спуска воздуха из системы отопления и все датчики исправны, и работают правильно. Вследствие повышения давления происходит аварийный выброс теплоносителя, что приводит к уменьшению его количества в контуре. После остывания, жидкости в системе будет не хватать, давление резко снизится. Если оно не будет соответствовать тому минимуму, который нужен для включения котла, соответственно нагреватель не включится. И с этого момента зимой начинается отсчет времени, когда трубы разморозятся. Зависит от того насколько утеплен дом. Бывает, что это происходит всего за три часа. В этом случае дома с работы ждет неприятная новость;
взрыв котла.
Это происходит, если случается сбой в работе клапана для стравливания воздуха из отопительной системы, или контролирующего температуру оборудования. Маловероятная ситуация, хотя возможная. Результаты такого весьма плачевны. В лучшем случае ремонт или замена котла, в худшем – получение травм;
разрыв контура и выброс фонтана горячей воды.
Очень вероятная ситуация, стыки могут быть недостаточно затянуты. При возрастании давления они не выдерживают и дают трещину. При этом из трубы льется горячий теплоноситель, фонтаном. Мало того, что контур ремонтировать надо, так еще и соседям потолок делать, так как залили вы его порядком. Вот какую цепочку может вызвать простое завоздушивание системы.
Как убрать лишний воздух из батареи?
Перед тем как спустить воздух с системы отопления, надо хорошо разобраться в особенностях данной процедуры и подготовить все необходимые инструменты и материалы. Рассмотрим, как удалить воздух из системы отопления более подробно. Для такой работы понадобится специальный ключ, с помощью которого можно будет открыть воздушный клапан на радиаторе.
Лучше всего подойдет радиаторный ключ. Продается он в любом хозяйственном магазине. Если же установлена современная батарея, можно взять и простую отвертку. Надо подготовить и емкость, в которую будет сливаться теплоноситель. А также иметь рядом пару тряпок при возникновении непредвиденных ситуаций.
Алгоритм действий, как правильно стравить воздух из системы отопления, приведен ниже:
Осмотреть батарею и найти небольшой клапан (или кран Маевского, как его чаще всего называют). Устанавливают его в верхней части радиатора. Иногда таких устройств несколько. Но зачастую обходятся и одним клапаном.
Открутить кран пока не послышится шипение воздуха
Отвинчивать надо осторожно, плавно.
Подставить под клапан емкость.
Нужно дождаться, пока весь скопившийся воздух не выйдет наружу. Когда вода будет выходить тонкой струйкой и прекратит пузыриться, значит, воздух из системы вышел
Некоторые специалисты советуют слить около 2-3 ведер воды после того, как начнет бежать вода без газов. Делается это для перестраховки, чтобы не пришлось выполнять подобные операции вновь.
Закрутить кран обратно.
Помимо кранов Маевского часто используются и автоматизированные воздухоотводчики для систем отопления, которые стравливают лишний воздух самостоятельно. Такие автоматические агрегаты компактны и надежны. Но в это же время надо быть предельно осторожным. Ведь работает клапан без присмотра. И малейшее нарушение в процессе может стать причиной подтапливания чердака либо стояка.
Некоторые нюансы
Бывают ситуации, когда мастера при монтаже системы теплоснабжения не проводят установку специальных клапанов для спуска лишнего воздуха. Рассмотрим, как выпустить воздух из батареи отопления в этом случае. Для работы потребуется разводной либо газовый ключ. С его помощью нужно открутить заглушку. Делать это нужно очень медленно. Иногда заглушка не откручивается. Чаще всего это случается, если батарея чугунная. При этом надо на резьбу нанести специальную смазку и спустя некоторое время повторить попытку вновь.
Когда заглушка откручена, выполняется тот же алгоритм действий, что и с обычным краном. Когда пробка закручивается на место, надо не забыть намотать на резьбу либо ФУМ ленту, либо лен. Это позволит избежать подтеканий и придаст герметичности соединению.
Данная емкость всегда расположена на высшей точке системы обогрева. Когда вода спущена, нужно немного подождать, и потом открутить кран на расширительном баке. Обычно при повышении температуры батареи пробка выходит самостоятельно. Если же подобные действия оказались нерезультативными, то следует довести воду в контуре до кипения. В этом случае пробка обязательно выйдет.
Как часто надо спускать воздух?
Зная, как стравить воздух из системы отопления, можно предупредить и решить множество проблем. Но как часто надо проводить подобную процедуру в целях профилактики? Как правило, делать это нужно в начале отопительного сезона. Двух раз вполне достаточно (первый раз для проверки, второй для контроля). Конечно, если в системе имеются дефекты либо она неисправна, то количество спусков может быть и большим.
Если в квартире установлены алюминиевые радиаторы, то прежде чем запускать систему надо произвести спуск воды. Это поможет увеличить срок службы батареи в разы.
Как спустить воздух с системы отопления — рекомендации
При грамотном монтаже отопительной магистрали на трубопровод и прочие узлы разводки устанавливают автоматические воздухоотводчики, не нуждающиеся в ручном обслуживании. Поэтому реализация основного метода, как прокачать систему отопления, связана с механическими приспособлениями. К данной разновидности приборов относят краны Маевского, встроенные в радиаторы — с их помощью пользователю придется решать задачу, как правильно развоздушить систему отопления.
Для проведения процедуры развоздушивания батарей проводят следующие операции:
- Готовят емкость для сливания теплоносителя, ей может быть небольшая банка или пластиковая бутылка.
- Специальным ключом или плоской отверткой откручивают винт на головке клапана Маевского, подставляя под выпускное отверстие емкость.
- Производят стравливание воздуха из системы отопления, сливая некоторое количество теплоносителя. Наличие пузырьков определяют по звуку выходящей жидкости (это шипение) — когда шум снижается, закручивают винт обратно.
- Собранный со всех батарей теплоноситель заливают обратно в контур.
Иногда спуск воздуха в системе отопления из радиаторов затруднен, если они вместо клапана имеют на торце пробку-заглушку. В этом случае поступают следующим образом:
- Отключает подачу воды на радиатор со стояка шаровым вентилем или иным способом.
- Снимают резьбовую пробку и заменяют ее на заранее приобретенный комплект с краном Маевского одинакового посадочного размера с заглушкой.
- Вкручивают устройство в радиатор, используя резиновый или льняной уплотнители, наполняют теплообменник водой и спускают воздух через кран Маевского.
Рис. 8 Краны Маевского – конструктивное устройство
