Автономное водоснабжение частного дома: советы по устройству своими руками

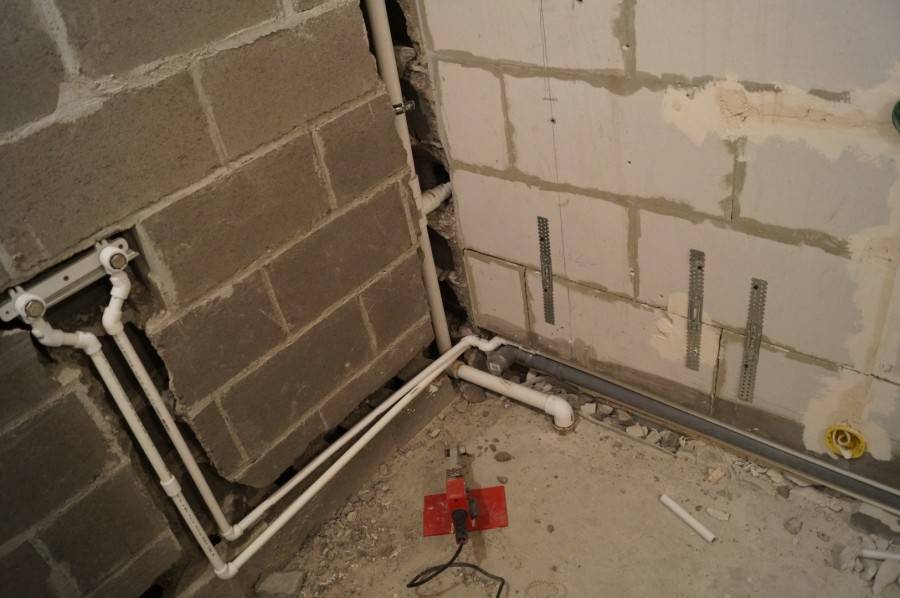

Разводка труб по параллельной схеме

Монтаж труб водопровода начинаем от источника. Если воду будем брать из скважины, устанавливаем погружной насос, если из колодца, то поверхностный. Трубу присоединяем к насосу на хомут. Иногда используется переходник на резьбу, его же берут при присоединении к центральной системе. Затем прокладываем трубы к частному дому, до гидроаккумулятора.

Гидроаккумулятор нужен в случае частых перебоев с подачей воды, а также, если напор воды в системе не обеспечивает всех людей достаточным количеством жидкости.

После гидроаккумулятора ставим тройник с запорной арматурой. Один выход используется для прокладки до водонагревателя, а другой до коллектора холодного водоснабжения.

С каждого контура на двух коллекторах разводку ведем к потребителям.

Манометр и счетчик устанавливают соответствующие службы на входе в дом. Для проводки труб внутри дома используется тройник, переходники диаметра, уголки.

Выполняя такие работы, придерживаемся следующих правил:

  1. Через стену трубы проводим в специальном стакане;
  2. Чтобы облегчить выполнение ремонта, все элементы проводим на некотором расстоянии от стен.

На этом монтаж водопровода в дом можно считать завершённым

Теперь мы видим, что организовать систему водопровода в частном доме своими руками, имея определенные навыки в выполнении сантехнических работ, не представляет особой сложности.

Типовые ошибки при монтаже

Проводя монтаж водоснабжения, неопытные установщики нередко совершают ряд ошибок. Рассмотрим самые распространенные из них:

  • Не проложена специальная песчаная подушка под магистралью (что является важным аспектом для нормальной долговременной и устойчивой работы трубы водоснабжения);
  • Трубопровод проложен в области промерзания почвы. Он обязательно должен находиться ниже этого уровня и утеплен достаточным образом. В случае, если нет возможности уложить трубы водоснабжения на оптимальной глубине, их обязательно необходимо утеплить специальной теплоизоляцией, либо подсоединить саморегулирующий кабель, который будет обогревать трубу в случае надобности.
  • Не установлен специальный кран для того, чтобы присоединить садовый шланг.

Эти условия являются необходимыми при монтаже водоснабжения в частном доме, и игнорирование их соблюдения чревато нарушением нормальной работы установки, и как итог – лишними нервными и финансовыми затратами. При соблюдении основных рекомендаций монтажа системы возможно самостоятельно, без помощи специалистов в этой области провести водоснабжение частного дома.

Выполнение работ по установке трубы водоснабжения – дело хлопотное и ответственное. Но если подобрать материалы правильно и соблюдать все условия установки, то можно своими руками выполнить огромную работу, которая будет эффективно служить на протяжении долгих лет. Главное – учитывать все нюансы данного дела и просчитывать измерения заранее.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Эксплуатация водопровода

  • После проверки работоспособности всех узлов необходимо произвести несколько тестовых включений вашей насосной станции. Причем ее следует включать с минимальной нагрузкой.
  • Не забывайте, что на первых порах отбора воды из домашней скважины она может идти довольно мутная, и ей надо дать несколько часов для очистки.
  • Необходимо отрегулировать производительность насоса таким образом, чтобы он совпадал с расчетной производительностью водоносного источника.
  • При эксплуатации насосной станции старайтесь избегать кратковременных включений, чтобы продлить срок службы помпы.
  • Ежегодный плановый осмотр и проверка технической части (фильтры, емкости, насос и сам кессон).

Автономная подача воды

Более сложный вид водоснабжения, включающий в себя ряд мероприятий – начиная с поиска источника, монтажа водопровода, заканчивая канализационными сооружениями. Его придется выполнять самостоятельно, согласно инструкциям.

Автономное водоснабжение можно разделить на:

  • Привозную доставку с определенного источника (например, с артезианской скважины);
  • По подаче к потребителю.

Кратко существующие подсистемы автономного водоснабжения можно обозначить так:

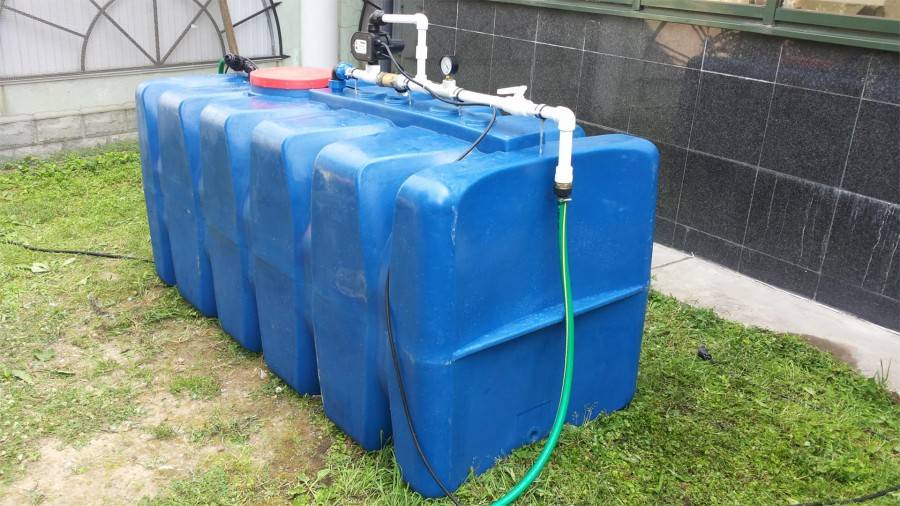

  • Самотёком (использование накопительной емкости);
  • Автоматическая подача (задействуют насосы).

Когда отсутствует необходимость в постоянном наличии воды, либо она нужна время от времени, используют довольно простое, достаточно дешевое благоустройство — устанавливают большие баки (обычно – межчердачное перекрытие загородного дома), в которые вода поступает с помощью насоса, заливается вручную.

Автоматическая подсистема подачи намного сложнее. Однако ее под силу сделать своими руками. Сначала выбирается вариант ее устройства:

  • Открытые источники (река, озеро, пруд);
  • Подземные источники (бассейны, водоносные горизонты).

Следует отметить, что вода из многих открытых источников в силу своего загрязнения опасна для здоровья, пригодна для технических нужд, поливки. Такой вариант не нашел широкого применения вследствие больших затрат на очистку воды, приведение ее к санитарным нормам.

Процесс подачи воды организуется так:

  • Находится источник (колодец, скважина);
  • К нему подводят систему коммуникаций – шланги, трубы, насосы, фильтрующие элементы;
  • Делают канализационные стоки.

Когда вода из колодца приемлема к употреблению (проверить можно у соседей) обустройство колодца – идеальный вариант решения проблем с водоснабжением.

Независимо от наличия электричества, воду из него можно брать с помощью ведра. Простота устройства – очередное его преимущество.

Однако, чтобы его выкопать нужно соблюдать определенные условия:

  • Берется проба воды, выясняется ее пригодность к употреблению;
  • Чтоб не копать колодец «на глаз», выясняем качество грунта, как глубоко залегает водоносная жила;
  • Определяем местоположение колодца
  • Подбираем стройматериал для отделки шахты (обычно – железобетонные кольца).

Неплохой вариант – сделать на своем дачном участке скважину-иглу (абиссинский колодец). После проверки воды на соответствие санитарно-гигиеническим нормам, выбора места, забивается скважина, устанавливается насос.

Недостаток такой системы водоснабжения – забить можно на малую глубину. Состав грунта может препятствовать бурению скважины.

Несмотря на все плюсы-минусы, каждый решает сам как обустроить своё водоснабжение в загородном доме. В одном случае наличия баков бывает достаточно, в другом – приходится делать сложную систему коммуникаций. Всё зависит от многих условий, факторов, которые непременно нужно учитывать.

Для чего нужен кессон

Кроме защиты оголовка скважины от промерзания зимой, кессон должен иметь надёжную гидроизоляцию стен и пола, а также укрывать оборудование от осадков.

1. Люк. 2. Точка ввода трубы, идущей к потребителю. 3. Гофрированные стенки делают кессон прочнее. 4. Лестница позволяет без труда спуститься в кессон. 5. На дне кессона есть подготовленный патрубок для оголовка скважины

Размеры кессонов могут быть разными: от относительно небольшой по диаметру трубы (чтобы мог поместиться человек при проведении обслуживания оборудования), до полноценного «погреба», в котором достаточно места даже для накопительной ёмкости.

Стальной кессон куда прочнее пластикового, однако он и тяжелее, сложно установить его на месте

Колодец как элемент водоснабжения загородного дома

Казалось бы, мы живем в XXI веке. Уже поговариваем о полетах на Марс, искусственном интеллекте и прочих чудесах техники. И в то же самое время какая-нибудь пожилая женщина в глубинке накручивает ворот старенького покосившегося колодца, чтобы добыть воды. Кое-где еще сохранились и работают так называемые “журавли” и даже старинные “ступальные” колодцы. Самое удивительное, что вода в них не идет ни в какое сравнение с тем, что течет из таких удобных городских кранов.

Что такое ступальный колодец? Принцип его работы показан на этом видео. За качество не взыщите – это оцифрованная кинопленка 50-летней давности. Колодец на ней – настоящий, действующий. Не экспонат. Именно так он должен работать.

https://youtube.com/watch?v=jhzUH5ARqcM

Может быть именно поэтому у бабушек в глухих деревнях получаются такие вкуснейшие соленые огурчики, помидорки, про варенья и компоты уж не говорю. Неудивительно, что к таким заветным колодцам приезжают из городов, чтобы набрать воды впрок и пить ее вместо отравы из крана. Да и живут бабушки (и отдельные малопьющие дедушки) в деревнях подольше, чем в городе – 80-90 лет, бывает и того больше. Понятно, что на продолжительность жизни влияет не только вода, но и она вносит свою немалую лепту.

Поэтому, если у вас прямо на участке есть колодец с хорошей питьевой водой, считайте, что вам ДИКО повезло. Остается только сделать водопровод от колодца в дом и дело в шляпе. Чуть попозже посмотрим, как это делается.

Если же колодца нет, придется или бурить скважину, что довольно дорого, или возводить некое подобие водонапорной башни.

Основные этапы строительства частой канализационной системы

Монтаж канализации в частном доме заключается в проведении следующих основных этапов:

  1. монтаж внутренней части системы, на котором требуется установить все предполагаемое оборудование и технику, связанную с водоснабжением и водоотведением, например, стиральную машину;
  2. обустройство наружной сети канализации: провести канализацию в частный дом и отвести стоки до места сброса или очистки;
  3. сделать канализацию в частном доме для отвода дождевых вод.

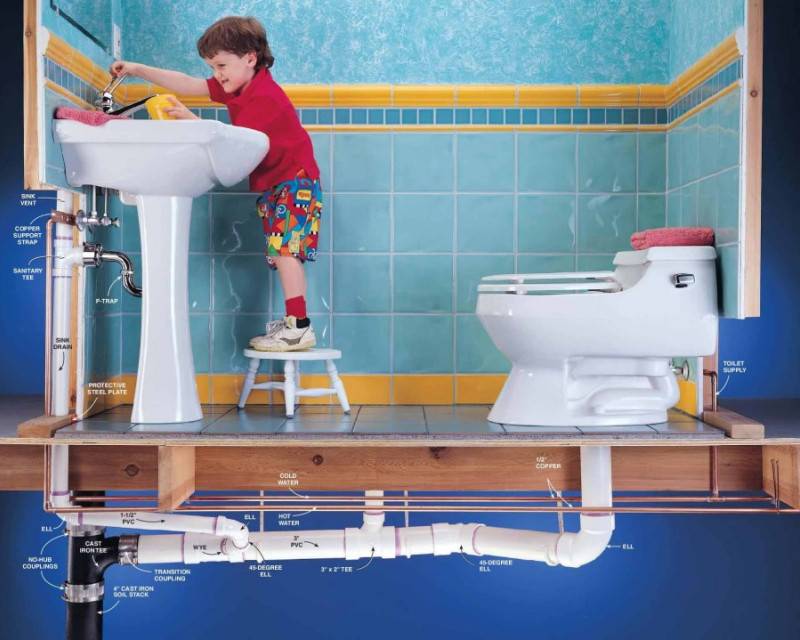

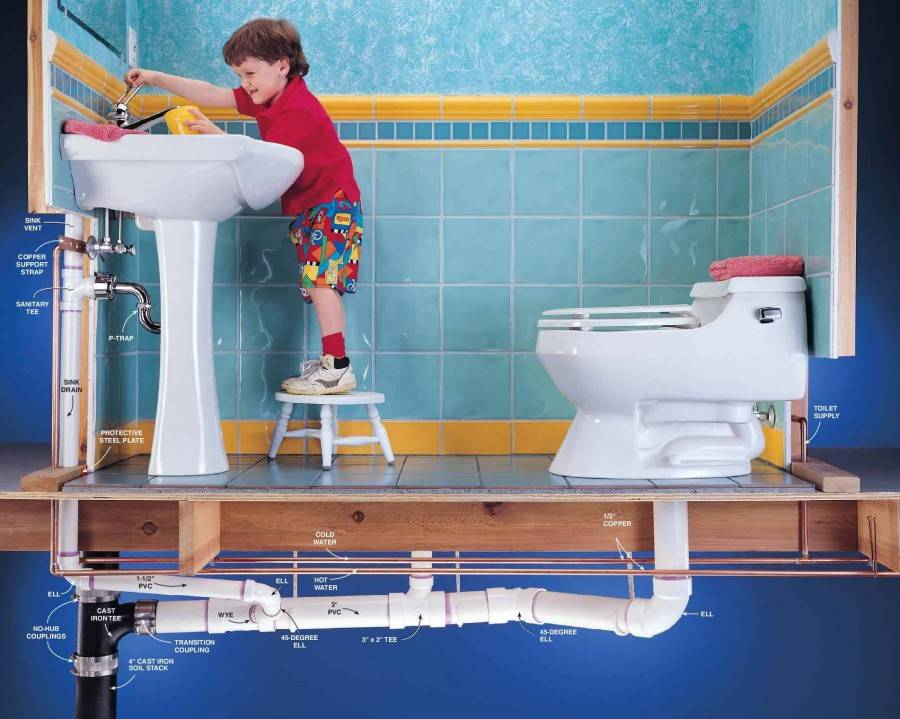

Монтаж внутренней части канализации

Устройство частной канализации внутри дома заключается:

По возможности все трубопроводы надо делать прямыми. Если требуется поворот трубы, то его делают как можно глаже. Целесообразнее заменить один сгиб под прямым углом на два по 45º.

Монтаж автономной наружной канализации

Строительство автономной канализации проводится по следующей схеме:

  1. вблизи дома обустраивается ревизионный колодец, требующийся для обслуживания канализационной сети;

Не стоит пренебрегать колодцами, необходимыми для ревизии

  1. выкапываются траншеи для трубопровода и септика (согласно разработанного ранее проекта). Для самотечной канализации при копке соблюдается угол наклона;
  2. на дно трубопроводной траншеи выкладывается песчаная подушка;

Траншея с песчаной подушкой

  1. в месте установки септика целесообразнее сделать бетонную основу, так как правилами эксплуатации прибора предусмотрено его четко горизонтальное расположение;

Основание для дальнейшей установки септика

  1. устанавливается септик. Если предполагается использовать канализацию в холодное время года, то устройство лучше дополнительно утеплить специальными материалами, например, тепловолокно;

Если септик будет использоваться в холодное время года, его нужно утеплить

  1. собирается трубопровод и проверяется его работоспособность. Все соединения труб должны быть герметичными. Если требуется соединить несколько трубопроводов в один, например, при подключении ливневой канализации, то в месте соединения располагается смотровой колодец;

Смотровой колодец в месте соединения канализационных труб

  1. система трубопроводов подключается к центральному стояку канализации и септику;
  2. если предполагается использование очищенной септиком воды, то дополнительно устанавливается емкость для сбора жидкости, в которою будут поступать и далее храниться очищенные воды;

Подсоединение емкости для накопления очищенной воды

  1. все траншеи и ямы закапываются. При этом применяется метод обратной засыпки грунта.

Канализация с дальнейшим использованием очищенных стоков

Если все работы проведены в полном соответствии с проектом, то автономная канализационная система прослужит длительное время.

Подключение к центральной канализации

Если проектом предусмотрено подключение к центральной сети канализации, то чтобы проложить канализацию в частном доме потребуется:

проложить трубопровод по указанной выше схеме до места врезки в центральную сеть

Важно соблюсти все правила и нормы, предъявляемые к укладке трубопровода разработанным проектом;
вызвать сотрудника водоканала, который проверит качество выполненных работ и способ подключения частной системы к общей сети. Сотрудник обязан поставить на соответствующем документе свою подпись

В противном случае подключение будет считаться незаконным;
после проведения всех работ требуется заключить договор с обслуживающей канализационную сеть организацией на отведение сточных вод и дальнейшую отплату предоставленной услуги.

Монтаж ливневой канализационной системы

По проекту делаем канализацию по отведению дождевых вод следующим образом:

  1. устанавливаются желоба на крыше дома, по которым дождевая вода будет поступать в канализационную систему;
  2. собираются и устанавливаются трубопроводы для отвода воды из желоба в канализацию. Следует надежно закрепить вертикальные участки трубопровода, чтобы они не производили сильного шума;

Ливневые желоба и вертикальные трубопроводы

  1. устанавливаются ливневые лотки;

Установленные ливневые лотки с металлическими решетками

  1. все точки сбора воды соединяются трубопроводами в единую сеть;

Переход отдельных участков ливневой канализации в единую сеть

  1. общий канализационный трубопровод проводится до места сбора или утилизации воды. Можно утилизировать дождевую воду, например, в расположенную рядом с домом канаву или пруд или собирать жидкость для дальнейшего использования.

Подключение ливневой канализации к септику

Организовать частную канализацию загородного дома своими руками не сложно. Главное – правильно составить проект канализации и следовать всем предложенным инструкциям и разработанным рекомендациям.

Бурение скважины

Первый шаг – создание источника воды, то есть бурение скважины. Ее глубину нужно определять по двум факторам: залегание водной жилы на участке и ваши конкретные потребности в водоснабжении. Существует несколько методов бурения, но самый простой и вместе с тем эффективный вариант – ударно-канатный. Для его реализации вам понадобиться соорудить своеобразную опорную треногу из металлических труб и зафиксировать на ней специальный забивной стакан – он крепится посредством механической лебедки с тросом.

Непосредственно бурение выполняется по следующей схеме:

  • с напором вбиваете стакан в землю;
  • стакан забирает грунт;
  • поднимаете стакан и удаляете из него грунт;
  • вновь вбиваете стакан.

Выполняете аналогичные действия, пока скважина не достигнет нужной глубины. После завершения бурения в скважине нужно установить обсадную трубу – металлическую или пластиковую с резьбовым соединением. Она должна максимально плотно прилегать к грунту.

И финальный процесс организации источника воды – прокачка готовой скважины: с помощью насоса из нее необходимо откачать грязную воду с песком и глиной.

Схема: система автономного водоснабжения

Принцип работы системы

Во время разбора воды из центральной магистрали запорная арматура 23, 24 должна быть закрыта, а задвижки 20, 21, 22, 25 в открытом положении, напряжение на насосную станцию отсечено автоматическим выключателем. Вода через первичный фильтр и поплавковый клапан поступает в емкость. При достижении определенного уровня, клапан закрывается, а для предотвращения утечки, которая может возникнуть при поломке или засорении клапана, подача воды перекрывается задвижкой 25.

Когда водоснабжение дома прекращено, запорные вентиля 20, 21, 22, 25 закрываются и открываются краны 23, 24, возобновляется электрическое питание на насос.

При открытии смесителя вода поступает из ресивера, а при снижении давления до нижнего предела (1,8 бар) блок автоматики включает насос, который подает жидкость из резервуара в трубопровод и мембранный бак. Реле давления отключит насос, когда в системе нагнетания будет достигнуто давление 2,8 бара. Расходование жидкости процесс циклический, а о появлении воды в городской энергетической сети будет сигнализировать манометр 17.

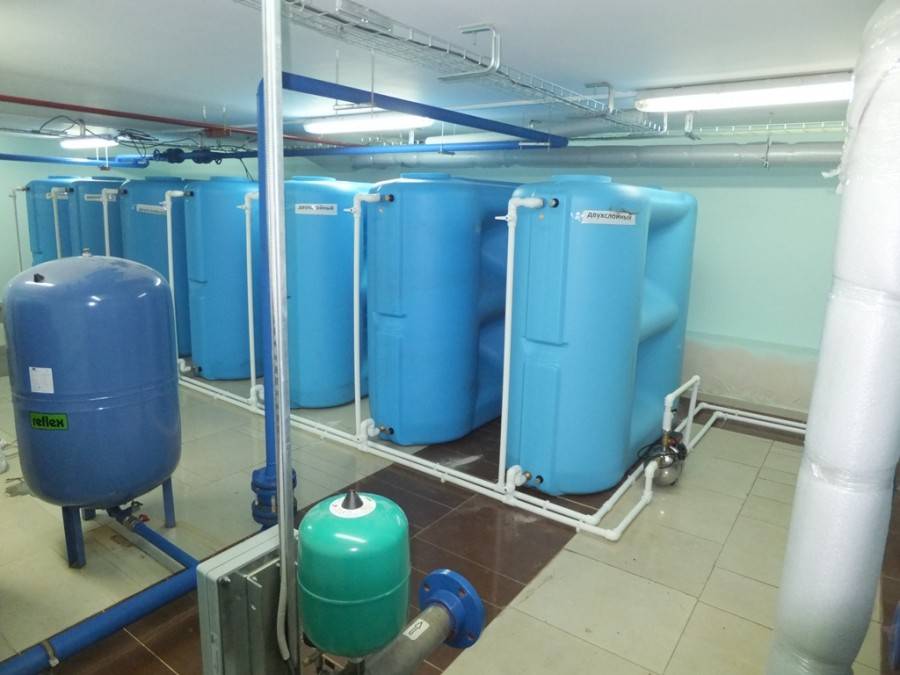

Подробно рассмотрим важные узлы накопительного устройства для определения способа монтажа и критериев выбора оборудования.

Децентрализованное водоснабжение

Если собрались переходить на децентрализованное водоснабжение, учитывайте свойства грунта, глубину и состояние внутренних вод. А также будьте готовы установить насосное оборудование и фильтры для очистки воды.

ВАЖНО! За пользование автономной системой платить не нужно, однако насосное оборудование и обустройство скважины или колодца стоит дорого. Советы для выбора места под сооружения для забора воды:

Советы для выбора места под сооружения для забора воды:

  1. Нужно устанавливать на расстоянии в 20-30 метров от очистных систем, компостных ям и других потенциальных источников загрязнений.
  2. Участок должен быть без подтоплений.
  3. Вокруг скважины или колодца должна быть специальная отмостка (не уже 2 метров). Поверхностная часть должна быть на расстоянии в 80 см от земли, сверху прикрыта крышкой.

Особенности водоснабжения из скважины


Вода из скважины

Есть два типа скважин для водоснабжения дома:

  1. Скважина «на песок».
  • Глубина от 15 до 40-50 м, срок эксплуатации – от 8 до 20 лет.
  • Если водонос расположен неглубоко, можно пробурить вручную.
  • Для подачи воды понадобится установка насосного оборудования и фильтров.

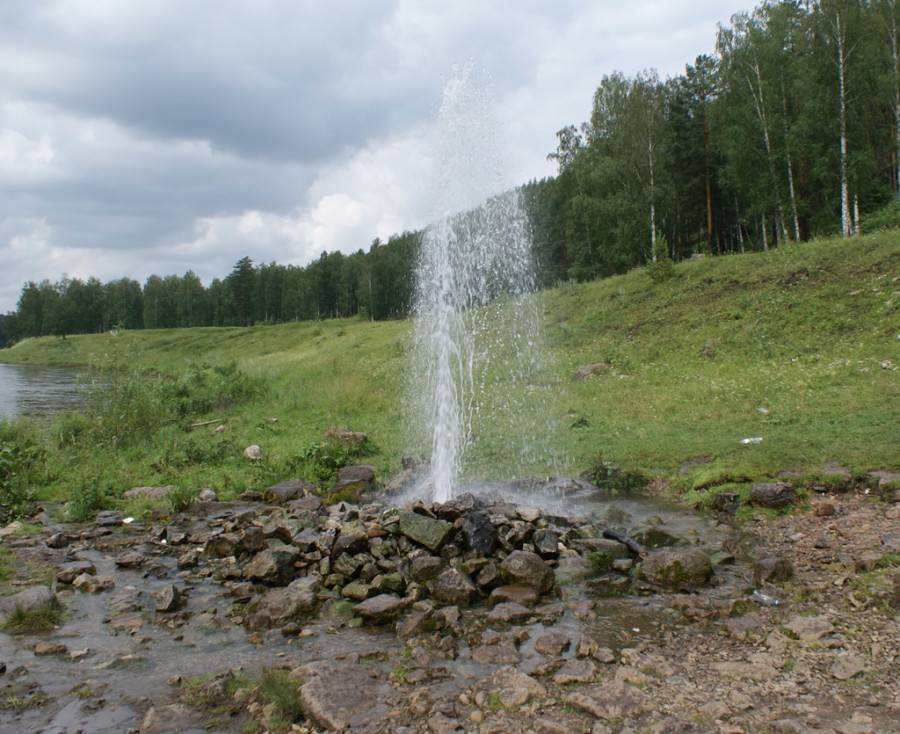

  1. Артезианская скважина.
  • Глубина до 150 м, срок эксплуатации – до 50 лет.
  • Бурит только специальная техника.
  • Вода поднимается сама, за счет собственного давления.
  • Насосы используют только для транспортировки.
  • Такую скважину регистрируют и оформляют на неё паспорт.

Плюсы скважины:

  • стабильный объем воды;
  • высокое качество воды;
  • не нужно регулярно ремонтировать.

Минусы скважины:

  • бурение — дорогостоящая процедура;
  • срок эксплуатации меньше, чем у колодца;
  • нужно использовать дополнительные дорогостоящие насосы.

Чаще всего скважины состоят из устья и надземной части. Устье сооружают в подземной камере – кессоне. Также у водозаборного устройства есть ствол. Его стены укрепляют обсадными трубами из стали. и водоприемная часть (состоит из отстойника и фильтра).

Колодец для водоснабжения

Это самое простое решение для автономного водоснабжения, если водоносный горизонт мощный и расположен на уровне 4-15 м.


Водоснабжение из колодца

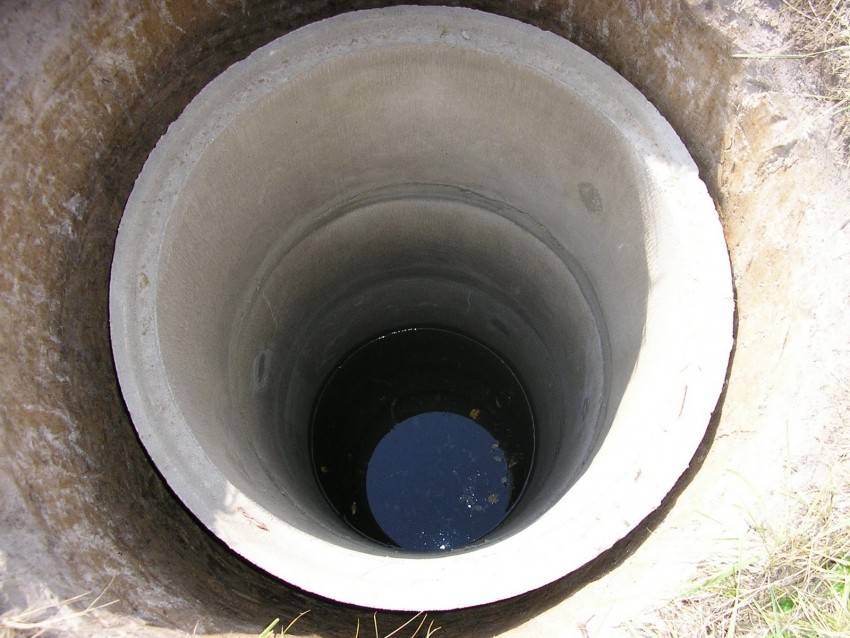

Чаще всего колодец сооружают из бетонных колец или кирпича. Он состоит из надземной части с выведенной вентиляционной трубой, ствола, водоприемной и водовмещающей частей.

Вода внутрь колодца поступает через дно или стенки. В первом случае для дополнительной очистки воды на дно кладут гравийный донный фильтр.

Если вода поступает через стенки, делают специальные «окна» и насыпают в них гравий, который также служит фильтром.

Плюсы колодца:

  • несложно построить;
  • можно вручную поднимать воду, если отключили электричество;
  • низкая стоимость насосов;
  • долго служат — более 50 лет.

Минусы колодца:

  • Качество воды: туда могут проникать грунтовые воды с частицами земли и ила.
  • Чтобы вода не переливалась, колодец нужно регулярно чистить.
  • Уровень воды зависит от времени года, так что в жаркую погоду неглубокие источники могут засохнуть.

Колодец можно построить своими руками, для этого понадобятся кольца-ЖБИ, тренога с лебёдкой, ведра и лопаты. Колодец неприхотлив в обслуживании, доступ к источнику воды удобен.

Вариант с колодцем подойдёт в следующих случаях:

  • если уровень потребления воды среди жильцов дома — низкий;
  • есть мощный защищенный источник с хорошей водой;
  • если нет других вариантов.

Последовательность при организации системы водоснабжения

При процессе обустройства водоснабжения дома нужно соблюдать определенную последовательность. После того как источник воды готов, монтируют:

  • наружный и внутренний трубопровод;
  • насосное и дополнительное оборудование;

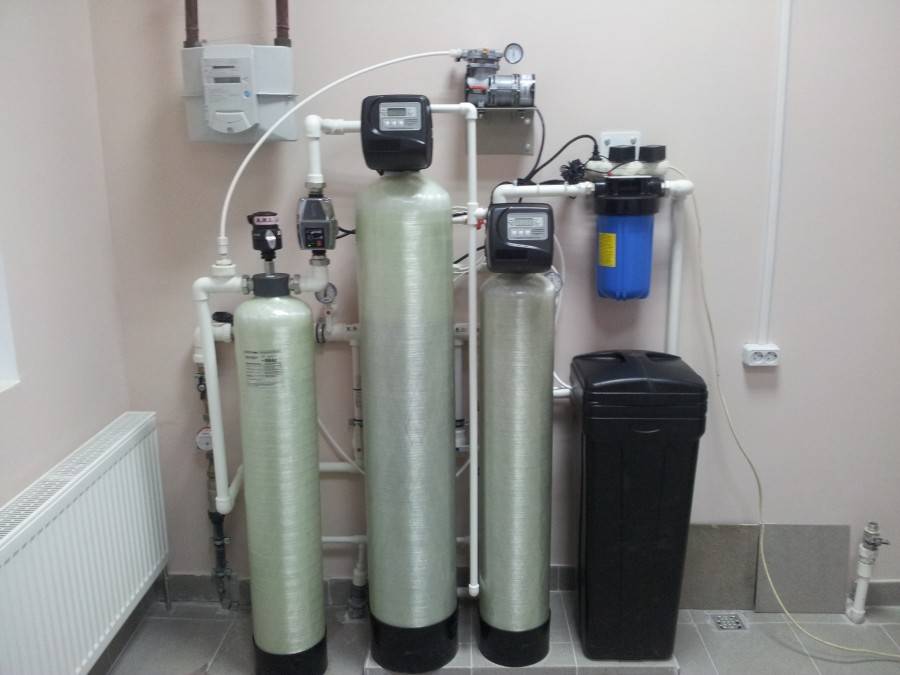

  • фильтры для очистки воды;
  • распределительный коллектор;
  • водонагревательное устройство.

В конце подключают сантехнические приборы.

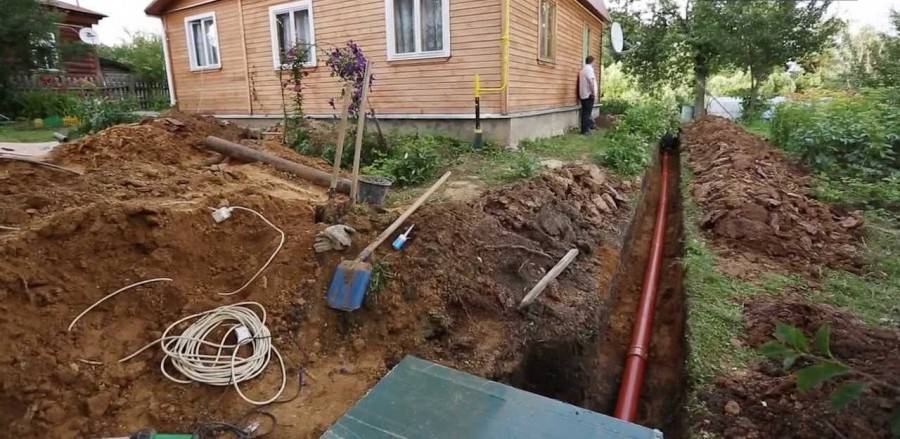

Водоснабжение частного дома из колодца и скважины: прокладка труб

Любая из описанных схем водоснабжения частного дома реализуется при помощи насоса, подающего воду к дому. При этом должен быть сооружен трубопровод, соединяющий колодец или скважину с насосной станцией или накопительным баком. Существуют два варианта укладки труб — только для летнего использования или для всесезонного (зимнего).

Участок горизонтальной трубы может находится или ниже глубины промерзания грунта или его нужно утеплять

При устройстве летнего водопровода (для дачи) трубы можно укладывать поверху или в неглубокие канавы. При этом нужно не забыть в самой нижней точке сделать кран — сливать воду перед зимой, чтобы в мороз замерзшая вода не разорвала систему. Или сделать систему разборной — из труб, которые можно скатывать на резьбовых фитингах — а это — трубы ПНД. Тогда осенью все можно разобрать, скрутить и уложить на хранения. Весной все вернуть.

Прокладка труб водоснабжения по участку для зимнего использования требует больших затрат времени, сил и денег. Даже в самые сильные морозы они не должны замерзать. И решений два:

  • уложить их ниже глубины промерзания грунта;
  • закопать неглубоко, но обязательно обогреть или утеплить (а можно и то, и другое).

Глубокое заложение

Глубоко закапывать водопроводные трубы имеет смысл, если он промерзает не более чем на 1,8 м. Копать придется еще на 20 см глубже, а потом на дно насыпать песок, в который укладывать трубы в защитной оболочке: они будут подвергаться солидной нагрузке, ведь сверху почти двухметровый слой грунта. Раньше в качестве защитной оболочки использовали асбестовые трубы. Сегодня есть еще пластиковый гофорорукав. Он дешевле и легче, проще укладывать в него трубы и придавать нужную форму.

При укладке трубопровода ниже глубины промерзания приходится копать глубокую траншею длинной на всю трассу

Хоть подобный метод требует больших затрат труда, его используют, потому что он надежен. Во всяком случае, участок водопровода между колодцем или скважиной и домом стараются уложить именно ниже глубины промерзания. Трубу выводят через стенку колодца ниже глубины промерзания грунта и в траншее ведут под дом, там поднимают выше. Самое проблемное место — выход из земли в дом, можно дополнительно подогревать электрическим греющим кабелем. Он работает в автоматическом режиме поддерживая заданную температуру нагрева — работает только в том случае, если температура ниже заданной.

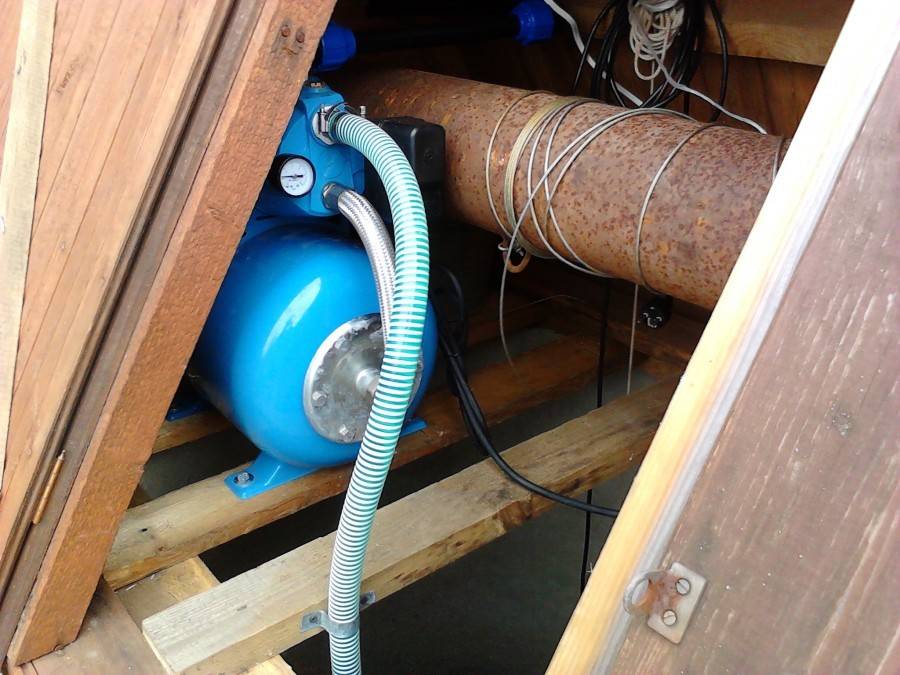

При использовании в качестве источника воды скважины и насосной станции, устанавливают кессон. Его закапывают ниже глубины промерзания грунта, в нем же ставят оборудование — насосную станцию. Обсадную трубу обрезают так, чтобы она была выше дна кессона, и трубопровод выводят через стенку кессона, тоже ниже глубины промерзания.

Прокладка труб водоснабжения в частном доме из скважины при устройстве кессона

Закопанный в земле водопровод сложно ремонтировать: придется окапывать. Потому постарайтесь заложить цельную трубу без стыков и сварных швов: именно они дают больше всего проблем.

Близко к поверхности

При неглубоком заложении земляных работ меньше, но в этом случае имеет смысл сделать полноценную трассу: траншею выложить кирпичом, тонкими бетонными плитами и т.п. На этапе строительства затраты значительные, но эксплуатация удобная, ремонт и модернизация — без проблем.

В этом случае трубы водоснабжения частного дома из колодца и скважины поднимаются до уровня траншеи и там выводятся. Укладываются они в теплоизоляции, предотвращающей их замерзание. Для страховки их можно еще и греть — использовать греющие кабели.

Один практический совет: если от погружного или скважинного насоса к дому идет кабель электропитания, его можно упрятать в защитную оболочку из ПВХ или др. материала, а потом прикрепить к трубе. Крепят через каждый метр куском скотча. Так вы будете уверены, что электрическая часть у вас в безопасности, кабель не перетрется и не порвется: при подвижках грунта нагрузка будет на трубе, а не на кабеле.

Герметизация входа в колодец

При организации водоснабжение частного дома из колодца своими руками, обратите внимание на заделку места выхода водопроводной трубы из шахты. Именно отсюда чаще всего грязная верховодка попадает внутрь

Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать

Если отверстие в стенке шахты ненамного больше диаметра трубы, щель можно заделать герметиком. Если зазор большой, его замазывают раствором, а после высыхания промазывают гидроизолирующим составом (битумной пропиткой, например или составом на основе цемента). Промазать желательно и снаружи и изнутри.

Схемы и оборудования для ХВС

Опять же все зависит от того, из какого источника берется вода. Это определяющий фактор для выбора оснащения и процесса монтажа. Еще один аспект, который нужно учитывать – где находится домовладение. От этого зависит глубина промерзания грунта, которая имеет значение при прокладке трубопровода.

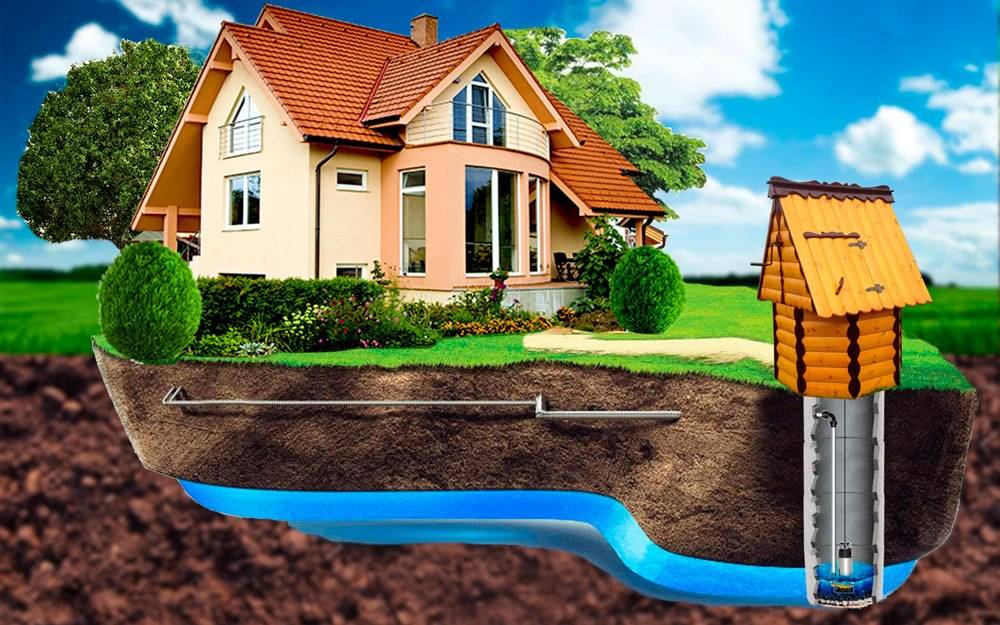

Колодец

Существует два способа поднять воду на поверхность и передать ее по трубам в дом. Это можно сделать при помощи глубинного насоса или насосной станции. Если первый должен быть утоплен, и подвешивается на тросе, то станция устанавливается в колодезном домике, специальном здании, в доме. Последний вариант менее хорош, так как будучи включенной она шумит. Поэтому для устройства автономного водопровода используют другие варианты.

Скважина

Трубы прокладываются ниже глубины промерзания грунта. В скважину опускаются глубинный насос, прикрепленный к металлическому тросу и трубе через соединительный патрубок. Необходим обратный клапан, который не позволит жидкости стекать каждый раз при отключении автономной системы водоснабжения. Это значит, что как только провернется ручка крана, вода тут же потечет.

Емкость

Если нужды в автономном водоснабжении в частном доме нет, но имеется большой участок, требующий полива, можно собрать систему аэрации, в которую входит объемный бак. Задача – передать воду по горизонтальным трубам. Насосная станция монтируется на поверхности под навесом, и на зиму ее можно демонтировать. Это отличный вариант для дачи. А если бак устанавливается на чердаке или специальных стойках, элекронасос нужен только затем, чтобы его наполнить. Далее достаточно проложить трубы и шланги по приусадебному участку.

Предварительные расчеты


Для правильного определения параметров водоснабжающей сети понадобится:

  • Сформулировать требования к интенсивности и регулярности водообеспечения. На небольшой даче можно установить систему с обычным накопительным баком и самым необходимым набором сантехники.
  • Определить потенциальные источники, целесообразность и стоимость их возведения, качество воды.
  • Подобрать оборудование и произвести расчет вариантов проведения коммуникационных магистралей.

Начинать расчеты надо с определения необходимого объема воды. Семье из четырех человек для приготовления пищи и водных процедур при экономичном потреблении достаточно по кубометру воды на каждого в месяц. Отталкиваясь от этих данных, рассчитывают мощность насосной установки.

Настройка блока автоматики

Блок автоматики состоит из мембраны с рабочим органом, контактной группы, корпуса, регулировочных винтов.

Под действием давления резиновая мембрана расширяется или сужается, при этом ее рабочий орган переключает контакты из положения «Вкл.» в позицию «Выкл.» На заводе изготовителе реле давление выставляется на поддержание давления 1,8 — 2,8 бар, то есть при достижении 1,8 бар насос включается, а при 2,8 бар он выключается. Вовремя проведенная ревизия автоматики, которая заключается в очистке входного отверстия (соединительный порт) и поверхности контактов, позволяет ей работать четко без регулировки. Но так как в реле присутствуют регулировочные устройства, рассмотрим, как можно перевести блок на другой диапазон срабатывания.

Если покрутить гайку шпильки № 1 по часовой стрелке, увеличится верхний диапазон реагирования, при прокрутке его против часовой стрелки этот диапазон уменьшится. Гайкой № 2 настраивается нижний предел срабатывания. Для быстрого достижения наилучшего результата, после небольших изменений следует проверять результаты корректировки. Прибор очень чувствителен и каждая, даже не существенная на первый взгляд настройка приводит к изменению предела реагирования прибора.

В статье представлен вариант восстановления работоспособности шланга для душа обеспечивающий герметичность изделию на долгое время.

Разборка, выявление неисправностей, устранение неисправностей, сборка насосной станции. Советы по ремонту, настройке, эксплуатации и хранению.

Монтаж трубопровода внутри помещения

  1. Приступать к монтированию трубопровода следует после утверждения детального плана его прохождения по строению и придомовой территории. В процессе ее разработки можно легко выявить сложные участки и заранее их тщательно проработать, ведь проще решить сложности на этапе разработки, чем прокладывать новую траншею. Кроме того, детальный чертеж даст возможность составить более конкретную смету, что также способствует существенной экономии и сокращению непредвиденных расходов.
  2. При прокладке трубопровода внутри стен в штробах, следует помнить, что труба с холодной водой должна находиться ниже трубы с горячей водой. Таким образом предотвращается попадание конденсата, и исключается нагрев.
  3. Монтаж водопровода начинается с прокладки линии холодной воды, начиная с подключения трубы к вводу в дом. После этого, она подсоединяется к гидроаккумулятору, затем через тройник идет на систему водоочистки и далее к потребителям.
  4. Труба от фильтра грубой очистки подводится к санузлу, где подключается к бачку унитаза. Там он соединяется с системой через тройник и дополнительный запорный кран, далее вода распределяется последовательно между всеми пользователями. Также с наличием запорных кранов на каждой точке водоотведения.
  5. Монтаж водопровода горячей воды производится точно также, единственным отличием следует считать наличие большего количества точек крепления трубы к стенам, для предотвращения провисания.
  6. После прокладки магистралей и надежного их крепления на стенах можно начинать устанавливать сантехническое оборудование: мойку, душевую, умывальник.
  7. После монтажа всего оборудования крайне желательно выполнить опрессовку всей системы и проверить работу слива.

Практические советы по разводке трубопровода по дому

Для круглогодичной эксплуатации системы водоснабжения из скважины следует воспользоваться советами:

  1. Идеальный домашний водопровод выполняется так, чтобы исключить прохождение труб через стены помещений. Но, так как обводка приводит к существенному удорожанию системы, трубопровод прокладывается внутри стен, но с использованием защитного металлического стакана, который предохраняет их от деформации, вызванной усадкой здания.
  2. Необходимо обеспечить минимальный зазор не менее 20–25 мм между параллельно идущими трубами и строительными конструкциями. Это в дальнейшем существенно упростит проведение возможных ремонтов. При нежелании оставлять разводку на виду – следует спрятать в предварительно подготовленных штробах, заизолировав их при этом.
  3. Если водопровод будет оборудован сливными кранами, то их следует устанавливать в самых низких точках системы, чтобы вода могла проходить через сливной кран самотеком.
  4. Самый простой метод крепления труб к стенам – это пластиковые крабы. Расстояние между ними не должно превышать два метра при диаметре трубы 16–20 мм, при большем размере расстояние между креплениями должно быть меньше. Грамотно организованная и сделанная система водообеспечения обладает следующими признаками:
  • Имеет минимальное количество сварных соединений. Это дает возможность существенно поднять надежность узлов, при этом для прокачки воды может использоваться менее мощный и следовательно, более дешевый насос.
  • Все стыки делаются в полном соответствии со схемой инсталляции конкретно такого типа трубопровода (последовательное или параллельное подключение).
  • На всех важных участках водопровода установлены перекрывающие вентили.
  • Содержать минимальное число ненадежных шланговых соединений – даже сливной бачок на унитазе желательно подсоединить пластиковой трубкой, а не шлангом.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
