Как устроен сифон для стиральной машины с обратным клапаном?

Принцип работы

Устройство антисифонного клапана не является сложным. Принцип его работы построен на следующем эффекте. В трубку специальной конструкции закладывают клапан пружинного или шарикового типа. Далее ее устанавливают на шлаг сливной системы, сифон раковины или водосток. Во время выполнения программы слива, поток отработанной воды, усиленный давлением, легко проходит сквозь него и отправляется в канализацию.

В случае возникновения сифонного эффекта, а именно возврата грязной воды, клапан надежно перекрывает шланг, и не дает ей проникнуть в бак.

Иными словами, жидкость с легкостью удаляется из барабана стиральной машины и беспрепятственно проходит через клапан, но вот ее возвращение назад уже невозможно. Пружинные антисифоны добиваются этого с помощью резиновой мембраны и стальной пружины, перекрывающей водосток. В клапане шарикового типа, эту функцию выполняет изготовленный из мягкого материала шар.

Сифон: назначение и принцип работы

Сифон — сантехническое изделие, часть системы для отвода сточных вод в канализацию. Обеспечивает изоляцию от проникновения неприятных запахов и газов из канализации в квартиру. Конструктивно может выполняться в виде трубы изогнутой формы U- или S-образно располагаясь в горизонтальной плоскости.

За счет перепада высот и согласно принципа сообщающихся сосудов обеспечивается удержание определенного количества жидкости и твёрдых тяжелых частиц.

Схема сифона

Виды сифонов

По виду условно можно разделить сифоны на:

  • Внутренние — монтируются в тумбочке под мойкой или под раковиной.
  • Наружные — обычно имеют декоративную отделку и могут не прикрываться так, как их внешний вид не испортит интерьер помещения.
  • Совмещенные — когда основная часть сифона монтируется в нише в стене или элементах мебели, а наружу выводится только часть для подключения сливного шланга от стиральной машины.

Также различают сифоны и по материалу:

Пластиковые модели сейчас наиболее распространены.

Плюсы:

  • легки и удобны в монтаже;
  • их резиновые уплотнители не дают воде протекать;
  • пластиковые резьбы легко затягиваются от руки и практически не закисают.

Недостатком является то, что со временем они могут растрескиваться и при очередной чистке вы можете просто не собрать сифон обратно.

Металлические сифоны часто изготавливают из латуни или других металлов.

Плюсы:

  • они долговечны;
  • при правильном монтаже и обслуживании — это практически вечная деталь канализации.

Недостатки:

  • они больше весят;
  • при отсутствии слесарных навыков есть риск перетянуть резьбу при затяжке или неправильно обеспечить герметизацию;
  • при неправильном монтаже возможно его дальнейшее окисление и заклинивание. В результате вы не сможете его разобрать без повреждений;
  • существенно более высокая стоимость, чем у пластиковых моделей.

Для чего нужен обратный клапан

Отдельные варианты сифонов оснащаются обратным клапаном. Это простое устройство представляет собой поплавок, расположенный на поворотном соединении двух труб, смысл заключается в том, что, когда вода поступает из водоприемника (стиральной машины, мойки, унитаза и прочего) в канализацию клапан открывается и вода уходит в канализацию. Если по какой-то причине вода из канализации течет в обратном направлении, то есть в квартиру, клапан закрывается и не даёт ей ходу.

Это и есть его основное предназначение. Особенно актуальна такая проблема для жителей нижних этажей многоквартирных домов — если засорится канализация к ним потекут сточные воды от всех жителей вышестоящих квартир.

Советы по выбору сифона для стиральной машины

Выбор сифона для стиральной машины зависит от её расположения. Если у вас стиральная машина стоит отдельно, например, в ванной комнате или на кухне вдали от мойки, то уместно использовать встраиваемые сифоны. В таком случае трубопроводы или их часть прокладывают в стене или за облицовочными материалами, что актуально при отделке стен вагонкой, пластиком или гипсокартоном.

Совет! Если у вас нет возможности переделать коммуникации и подключить стиральную машину стационарно, то обратите внимание, что в комплекте со стиральной машиной есть специальный держатель для сливного шланга. Он нужен чтобы закрепить её на раковине, ванной или унитазе, а её конструкция обеспечивает перегиб шланга имитируя сифон

Также с помощью этой детали можно ввести и закрепить шланг в канализационной трубе.

Если стены из бетона и отделаны кафелем или обоями тогда разумнее прокладывать коммуникации наружным способом. В этом случае самым практичным решением будет установка сифона для раковины с отводом для подключения стиральной машины. Так вы получите водоприемник с минимальными переделками канализационного трубопровода, а значит это и самый дешевый вариант.

Установка встраиваемого сифона в бетонные стены трудозатратна и не рекомендуется, потому что в соответствии со строительными нормативами — все коммуникации должны быть доступны для обслуживания. В противном случае вам будет сложно устранить протечку труб — придется разбивать лицевую часть стены.

Но если стиральная машина удалена от точек для слива воды — придется либо прокладывать канализационную ПВХ-трубу возле плинтуса или внутри стены

В случае, когда стиральная машинка расположена на кухне в непосредственной близости с мойкой — в сливную трубу устанавливают У-образный тройник, в современных водопроводах из ПВХ это делается легко — все повороты, тройники и муфты просто стыкуются между собой и удерживаются на резинках. Тогда слив стиральной машины подключают к канализации, на конец трубы надевают резиновую уплотнительную манжету, она предотвращает протечки воды и проникновение неприятных запахов.

Ориентиры выбора устройства

Выбрать сливную арматуру сложно только из-за малой осведомленности потенциальных покупателей с такой разновидностью оборудования. Но поправить это несложно, так как существует всего несколько его видов, что существенно упрощает задачу.

К ним относятся следующие сифоны:

  • наружные;
  • внутренние;
  • совмещенные.

Поскольку каждый из видов имеет свои преимущества и недочеты, то заинтересованному человеку стоит ознакомиться с ними подробней. Это поможет сберечь время, деньги при покупке.

Встраиваемая разновидность сифона устанавливается в стену. К изделию обычно прилагается внешняя декоративная панель, позволяющая скрыть место установки


Внешний сифон используют, когда нет необходимости экономить место, а его неказистые черты не бросаются в глаза, например, если он спрятан за самой стиральной машиной, ванной

К недостаткам относится то, что наружные сифоны не дают возможности устанавливать имеющиеся стиральные машинки вплотную к нужным человеку стенам. Поэтому в ряде случаев недостаточная компактность также может считаться минусом.

Особенностью всех внутренних сифонов являются небольшие габариты и то, что их монтируют внутрь стены, для чего делается специальные выемки. Перечисленное позволяет устанавливать стиральные машины впритык к любой стене помещения.

Вдобавок, внутренние сифоны отличаются высокими эстетическими качествами. Их корпус утоплен в заранее сделанную полость, а внешняя часть закрывается декоративной панелью, которая может быть металлической, пластиковой. Поэтому из всей конструкции может быть виден только изогнутый под 90 °C компактный штуцер.


Использование встроенного сифона позволяет полностью скрыть эстетически непривлекательные узлы. Снаружи остается только муфта или штуцер для подключения шлангов

Недостатками внутренних сифонов является относительно сложная установка и немалая, в сравнении с другими видами, ее стоимость. Кроме того, их гораздо сложнее демонтировать, что вызывает некоторые неудобства при необходимости выполнить чистку.

Визуально совмещенные сифоны не отличаются от обычных за исключением всего одного момента. Это наличие в конструкции нескольких штуцеров, предназначенного для одновременного подключения сливных шлангов, принадлежащих различным объектам.

Для удобства в использовании вся современная сливная арматура отличается формой и размерами. Это делается для обеспечения нужной производительности, эффективности, предотвращения засорения, легкости установки, придания достаточных эстетических качеств, решения других вопросов.


Сифоны для обустройства канализации сейчас выпускаются в широком ассортименте, позволяющим снабдить гидрозатвором все точки подключения сантехники и бытового оборудования к канализации

Поэтому если потенциальному покупателю при монтаже стиральной машины необходимо сэкономить место, то следует обратить внимание на плоские сифоны. Они имеют максимально компактные габариты

В результате позволяют легко разместить приобретенную стиральную машину под действующей раковиной умывальника. Что является эффективным решением, особенно в небольших ванных комнатах. Такой вид установки может стать интересным дизайнерским решением, если человек выберет сочетающийся бытовой прибор и раковину.


Вариант установки стиральной машинки под раковиной требует применения особого плоского вида сифона, к которому также возможно подключение слива стиралки

Хотя современные сифоны успешно сопротивляются засорению, образованию пробок, но бывает всякое. Поэтому покупателю стоит позаботиться о дополнительной степени защиты.

Для этих целей служит сифон для приобретенной стиральной машины со встроенным обратным клапаном. Он предназначен для решения ряда важных задач по обеспечению безопасного использования.

К которым относятся:

  1. Предотвращение возврата загрязненных вод при образовании пробок в канализационных трубах.
  2. Исключение несанкционированного слива воды во время процесса стирки.


Обратный клапан предельно прост по конструкции, однако его применение позволяет избежать неприятных явлений обратного тока грязной жидкости в подключенные к сифону трубы

В тоже время потенциальному покупателю такого вида сифона необходимо обратить внимание на то, что многие стиральные машины поставляются с уже оборудованными обратными клапанами. Поэтому чтобы избежать излишних трат, этот вопрос необходимо выяснить заранее

Советы и рекомендации

Мы собрали советы от мастеров-сантехников. Надеемся, они вам пригодятся.

Устанавливать в легкодоступном месте

Выходной клапан стиральной машины, установленный на сливе, со временем засоряется и ломаться. И установив его в месте, куда трудно добраться, вы лишь усложните себе жизнь. В экстренной ситуации, вам нужно будет быстро разобрать клапан, прочистить его или произвести ремонт, чтобы белье не успело побывать в грязной воде.

Какой выбрать

Список самых надежных и популярных обратных клапанов

  1. Итальянский выпускной клапан По типу — врезной. Материал корпуса — полипропилен. Устанавливается в сточную трубу или крепится на шланг для слива воды. В основе механизма — пружина с резиновой мембраной.
  2. Чешский клапан от . Настенный. В пластиковом корпусе находится гидрозатвор из шарика с пружиной. Универсален: подойдет для любого шланга. Основное преимущество — доступная цена.
  3. На третьем месте еще один представитель Италии от . Корпус выполнен из полипропилена. Устанавливается в сифон под раковиной. Механизм — пружинный.
  4. Мини-сифон от российского производителя АНИ Пласт. Крепится в любом месте на трубе. Запирающий механизм состоит из подпружиненного полимерного шарика. Полипропиленовый корпус устойчив к агрессивной среде и перепадам температуры.
  5. Сифон для подключения стиральной машины от шотландской фирмы McALPINE. Красивый пластиковый хромированный корпус не портит эстетику интерьера. Стандартный гидрозатвор с полимерным шариком и отражателем.

Так ли он необходим или как сделать своими руками

Можно обойтись и без дополнительных трат, сделав затвор своими руками, при помощи стандартного гофрированного шланга, который идет от машинки к канализации. Делается это просто — шланг нужно организовать так, чтобы верхняя точка была выше уровня бака стиральной машины. Законы физики и гравитация не дадут жидкости поступать обратно в «стиралку».

Но это не решение проблемы, а лишь временный способ. Дело в том, что насос работает на износ из-за длинного шланга и его изгиба. Помпе приходится сильно напрягаться, чтобы прогнать воду через такое расстояние. Кроме того, чистка превращается в пытку, так как придется полностью отсоединять его от стиральной машинки.

Когда подключают шланг для слива воды напрямую к канализации, используют резиновую муфту. Она сделает соединение более герметичным.

При таком способе отвод сточной трубы обязательно должен быть поднят на 50 см от пола. В противном случае — гидрозатвор не получится.

Длины шланга тоже может не хватить. Чтобы его удлинить понадобится кусок аналогичного шланга и специальной муфты. Но со временем в месте соединения начинает протекать вода.

Подключение сифона к стиральной машине

Прежде, чем приступать к подключению, необходимо определиться с типом сифона, но во многом работы будут схожи.В основном выделяют три вида подключения стиральной машины:

  • к раковине с уже имеющимся сифоном;
  • к ванной или душевой кабине напрямую;
  • к канализационным стокам.

В первом и втором варианте используется наружный или отдельный сифон, в третьем – встроенный.

Главное – приобрести нужную модель в магазине и в точности следовать пошаговой инструкции, чтобы выполнить установку в соответствии со всеми требованиями.

Подключение слива стиральной машины наружного типа отличается легкостью и простотой. В большинстве случаев устройство поставляется в уже собранном виде, благодаря чему монтаж не составит труда.

Для того, чтобы произвести подключение стиральной машины к канализации путем установки сифона наружного типа необходимо проделать следующие работы:

  1. Отметить на стене место, где будут располагаться крепления сифона. Отметка должна совпадать с крышкой стиральной машины.
  2. Просверлить отверстия в отмеченных местах. Для того, чтобы сократить количество пыли от плитки, рекомендуется подставить пылесос во время работ.
  3. Установить в отверстия крепежные клипсы, которые идут в комплекте с сифоном.
  4. Прикрутить сифон в стену.
  5. Поставить уплотнительное кольцо. Заранее нужно проверить его целостность, чтобы при эксплуатации не обнаружились дефекты.
  6. Закрепить сливной шланг к стиральной машине и проверить работоспособность конструкции. В случае обнаружения каких-то недочетов, немедленно отключить питание стиральной машины, и перекрыть воду в стояке, и подставить под место протечки таз.

Встроенный сифон потребует к себе большего внимания, поскольку придется сделать некоторое углубление в стене для его расположения.

Если облицовка выполнена из гипсокартона, то проблем никаких не возникнет. Если же ванная отделана плиткой, то потребуется определенная сноровка и внимательность при долблении отверстия перфоратором.

В том случае, если планируется полная перепланировка, то сначала нужно облицевать помещение купленным материалом, и уже потом производить подготовительные работы для установки встроенного сифона.

Когда углубление уже подготовлено, монтаж можно разделить на следующие этапы:

  1. Установить сифон в заранее подготовленное отверстие. Предварительно нужно «прикинуть», достаточного ли оно размера.
  2. Вывести наружу патрубок, который служит для соединения стиральной машины с канализационным стоком, но не присоединять его.
  3. Протянуть к сифону коммуникации.
  4. Закрепить получившуюся конструкцию металлическими скобами.
  5. Закрыть место стыка специальной накладкой, идущей в комплекте.
  6. Присоединить патрубок к сливному шлангу. Проверить качество проделанной работы.

Производители не ограничиваются одними лишь пластиковыми устройствами сифонов, поэтому можно встретить модели с хромированными элементами или различных цветов.

Благодаря этому можно незаметно установить конструкцию в любой интерьер

Но в любом случае будет выдержано определенное расстояние между стиральной машиной и стеной, поэтому лучше уделить особое внимание выбору дизайна сифона и его расцветки

Виды сифонов и их устройство

Разные виды этих устройств обеспечивают реализацию наиболее целесообразных и удобных схем соединения. В настоящее время изготовителями предлагаются сифоны из нержавеющей стали, чугуна, меди, латуни или полимерных материалов. Наиболее востребованными и доступными считаются разновидности из пластика. Специалисты различают следующие виды:

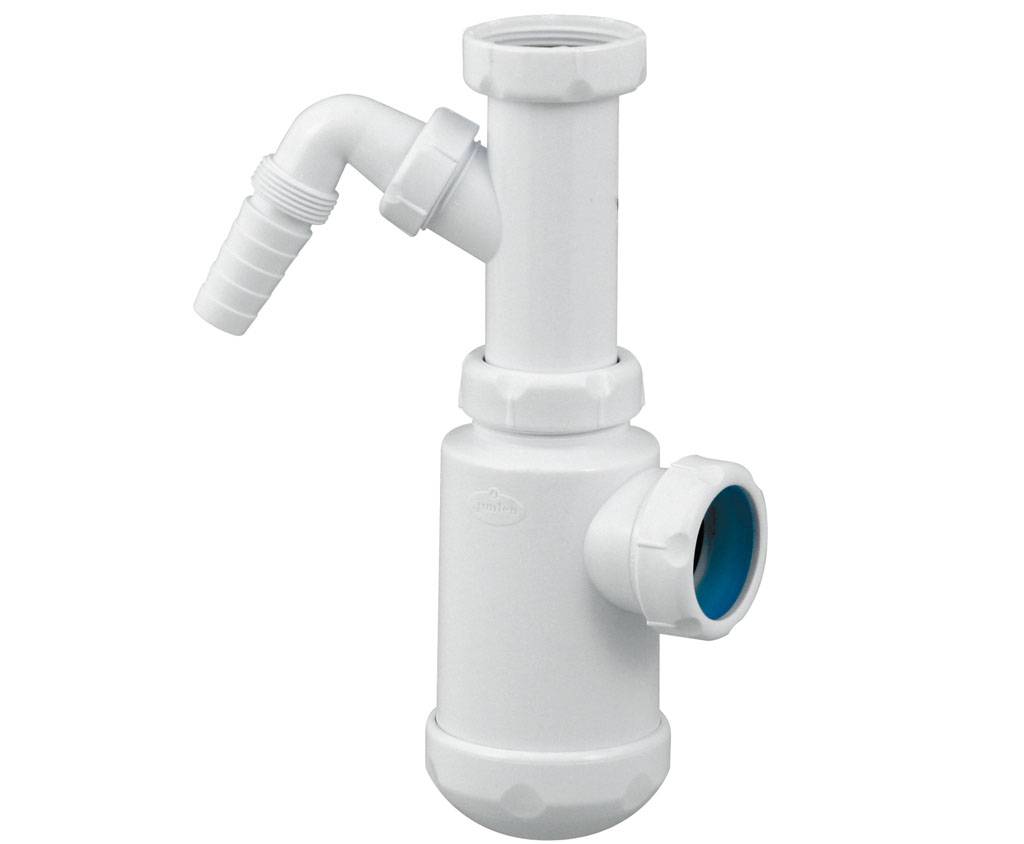

стандартный, совмещенный сифон с отводом, устанавливаемый под раковиной, умывальником или ванной, разновидностью которого является сифон с двумя отводами;

сифон — манжета, состоящий из резиновой муфты, плотно вставленной в канализационную трубу. В качестве водяного затвора выступает изгиб сливного шланга;

наружный сифон, обеспечивающий соединение только со стиральной машинкой;

встраиваемый сифон скрытого типа, монтаж которого производится в стене. Как правило, в комплект устройства входит декоративный элемент используемый при последующей отделке поверхности стены;

сифон с обратным клапаном, в качестве запорного устройства предотвращающего поступление сливной жидкости обратно в машинку служит пружина и пластиковый шарик имеющий полую структуру.

Преимущества и недостатки различных видов подсоединения

Совмещенные сифоны для раковины под стиральную машинку и посудомоечный агрегат довольно часто используются в том случае, если оба агрегата установлены на кухне и расположены рядом с кухонной мойкой. Такой вид не сложен в установке и удобен в работе.

Если же расстояние до мойки или водопровода не позволяет произвести монтаж сливных шлангов без существенного увеличения их длинны, используют наружный сифон. Основным недостатком подобного вида подключения является невозможность придвинуть стиральную машинку вплотную к стене, так как устройство требует определенного пространства.

Встроенные сифоны не занимают много места и отлично вписываются в любой интерьер ванной комнаты или кухни, поэтому при планировании и проведении ремонта стоит заранее определить для него место и произвести монтаж.

Сифон с обратным клапаном

Правильная установка и подключение к системе водоснабжения и канализации в не меньшей степени влияют на ее эффективную и безотказную работу, чем качество сборки, материалов и технологий. Иногда для правильной работы стирального автомата требуется установить сифон с обратным клапаном или обратный клапан в виде отдельного элемента. Главной задачей таких устройств является защита сливной системы от возврата сточной воды к насосу, баку и другим частям агрегата.

Самым простым и надежным способом в данных условиях является подключение через обратный клапан. При этом полностью устраняется сифонный эффект. При данном способе с одной стороны к обратному клапану подсоединяется сливной шланг, второй конец клапана вставляется в систему труб канализации. В такой конфигурации располагать этот узел можно как под ванной у самого пола, так и под раковину или на удобном участке стены.

При любом расположении разрыв струи обеспечивает устройство с обратным клапаном с полным устранением сифонного эффекта. Сифоны Alcaplast, производимые в Чехии, имеют сухой пружинный затвор и могут устанавливаться в любом положении, надежно защищая элементы стиральной машины и обеспечивая ее корректную работу. К несомненным достоинствам таких устройств относится не только разнообразие размеров и цветов, но и невысокая стоимость. Кроме того установить антисифон не составит труда даже человеку, не имеющему специальной подготовки. Осуществляя монтаж всех элементов сливной системы, необходимо обеспечить их доступность для ревизии и удобство для замены.

Принцип действия

Обратный клапан для подключения стиральной машины к канализации ничем не отличается от всех устройств такого типа. Принцип его действия основан на отсечке движения воды в одну сторону и свободном ее проходе в другую. Рабочим органом клапана является шарик или специальная кулиса, способные смещаться в одну сторону для прохода потока. Под давлением струи воды они открывают проход, но, при воздействии с обратной стороны, сечение трубки перекрывается.

Рекомендуется устанавливать обратный клапан для канализации для стиральной машины с первых дней эксплуатации. Стоки остаются в шланге, особенно если используется удлинитель. Во время заполнения машины водой грязь попадает в барабан, что ухудшает качество стирки. Кроме того, опасность самослива или других нежелательных эффектов появляется не со временем, она есть всегда. Даже новая машинка, только что купленная и включенная в первый раз, при неправильном расположении сливного шланга подвергается опасности.

Необходимо иметь в виду, что клапан отличается ограниченным сроком службы. Подвижные детали конструкции понемногу покрываются слоем известковых отложений. Герметичность падает, способность открываться до нужного положения уменьшается. Если не обращать внимания на состояние устройства, через некоторое время оно попросту прекратит функционировать. Поэтому, надо своевременно менять клапан, чтобы не оказаться в неприятной ситуации. Машинка выполнит весь цикл стирки и начнет слив отработанной вода, но клапан не откроется. Помпа будет работать без остановки, пока не перегорит. Если в этот момент никого не окажется дома, чтобы вовремя обнаружить проблему и хотя бы остановить процесс, машину придется ремонтировать.

Разновидности и производители

Необходимо правильно подбирать клапан для канализации для стиральной машины, поскольку механика слива у разных производителей имеет свою специфику. Кроме того, некоторые фирмы устанавливают внутренний клапан на свои изделия, исключая возможность появления опасных эффектов. При покупке машинки, до первого ее запуска, надо уточнить этот момент, чтобы приобрести клапан, если он нужен. Различают несколько видов обратных клапанов:

  • моечный;
  • неразборный;
  • сегментный;
  • врезной;
  • пристенный.

Моечный клапан подключается к сифону кухонной мойки, куда часто выводят шланг. Неразборный рекомендуется использовать только для регионов с мягкой водопроводной водой. Но и в этом случае он прослужит 2-3 года максимум. Его преимуществом можно назвать только низкую цену.

Сегментная конструкция хорошо разбирается, что позволяет периодически очищать устройство от наслоений и накипи. Это значительно увеличивает срок службы устройства.

Врезной обратный клапан для канализации стиральной машины устанавливается в разрыв выпускного шланга. Для этого устройство оснащено двумя патрубками с обоих концов. Шланг разрезают и вставляют клапан, стараясь не перепутать направление стока воды. Если допустить ошибку, он начнет работать наоборот, что недопустимо.

Пристенный клапан устанавливается в стационарном положении. Он крепится к стене на облицовочную плитку, а шланг подключается к патрубку в нижней части устройства. Такие модели выглядят весьма привлекательно, они изготавливаются из хромированного металла и могут периодически прочищаться. Недостатком этого вида является необходимость сравнительно сложного монтажа, а также — высокая цена.

Выбирая нужную модель, рекомендуется в первую очередь рассматривать продукцию известных производителей:

  • Siroflex (Италия);
  • Alcaplast (Чехия);
  • Merloni (Италия);
  • McALPINE (Шотландия);
  • АниПласт (Россия).

Кроме того, надо внимательно изучить инструкцию, в которой могут иметься прямые указания на необходимую конструкцию и модель клапана.

Что такое сифон и его предназначение

Сифоном принято называть сосуд, который выполнен из нержавеющей стали или пластмассы. Он используется для того, чтобы естественным образом создавался гидравлический затвор между бытовой техникой (в данном случае стиральной машинкой) и канализационной системой, к которой эта бытовая техника подключена. Современные сантехнические нормы требуют обязательной установки сифона под ванной, мойкой на кухне, а также при монтаже и подключении посудомоечных (стиральных) машинок. Основная задача сифона заключается в том, чтобы создать водяной барьер между сливом бытовой техники и канализации. С помощью этого устройства решаются следующие важные и нужные задачи:

  • в квартиру не попадают неприятные канализационные запахи;
  • сифон является сборником грязи и мелких предметов, которые попадают из стирающейся одежды в слив машинки;
  • канализационные трубы не засоряются;
  • насос стиральной машинки меньше изнашивается и, соответственно, дольше служит, так как сифон значительно уменьшает нагрузку на него.

Сифон можно сравнить с пылесборником у пылесоса. Известно, что он может «засасывать» даже серьги и кольца, попадающие в слив из карманов стирающегося белья. Если бы сифона не было, пришлось бы долго искать утерянные украшения в трубах канализации.

Если эксплуатировать машинку без сифона, это приведет к быстрому засору в канализации. Поэтому лучше потратиться на покупку устройства, чем долго прочищать возникшие засоры, представляющие опасность для всех жильцов многоэтажного дома.

В некоторых случаях сифон идет в комплекте вместе со стиральной машиной, но иногда его необходимо приобретать отдельно. При выборе следует проконсультироваться со специалистом, так как возможна несовместимость моделей.

Вместо сифона некоторые пользователи с успехом применяют гибкий шланг, но в таком режиме работы насос стиральной машинки довольно быстро выходит из строя из-за того, что на него приходится слишком большая нагрузка.
