Температурные регуляторы для радиаторов в системе отопления

Как увеличить теплоотдачу батарей

Ни один терморегулятор не способен добавить жара в батарею. Он только понижает температуру. Если же проблема в недостатке тепла, подключаются совершенно другие принципы корректировок:

  1. Увеличение количества секций.
  2. Повышение качества существующего радиатора.
  3. Замена на более эффективный.

Подсчитать, сколько секций требуется в конкретную комнату можно, если умножить её площадь на 100 и разделить на теплоотдачу одной секции, которая у Вас установлена. Для чугунного радиатора – это 155 Вт/м2. Это при том, что теплоноситель подаётся не ниже 70 °C, радиатор не слишком старый, а квартира имеет нормальную степень утеплённости.

Дополнительные секции могут потребоваться если:

  • квартира угловая;
  • на первом и последнем этажах;
  • окна без стеклопакетов;
  • смонтирована новая вентиляция;
  • в комнате с большой балконной дверью.

Низкая теплоотдача может быть следствием завоздушенности батареи. Прежде чем идти на крайние меры, нужно попробовать стравить воздух.

Установка дополнительных секций к алюминиевой батарее

Способ подключения тоже влияет на эффективность обогревателя. Самый лучший вариант – диагональное. Если же смонтировано боковое подключение, длинный радиатор просто не будет прогреваться. Выход – установить удлинитель потока (простейшее устройство в виде трубки, вставляющееся внутрь подачи радиатора).

Старые радиаторы подвержены зарастанию накипью и грязью изнутри. Характеристики их также снижаются. Улучшить ситуацию поможет промывка. Самостоятельно можно снять отдельный радиатор и промыть водой под давлением. Существуют фирмы, занимающиеся промывкой системы в целом.

Ну, и если воздух стравлен, подключение правильное, а греет плохо, можно заменить старый прибор на более новый и с лучшими характеристиками. На сегодняшний день, биметаллические радиаторы считаются средоточием максимума положительных качеств.

Заключение

Остаётся добавить, что в отличие от частных домов, где всё в руках владельца, вмешательство в городскую систему отопления чревато нарушением баланса в ней и негативными последствиями для всего дома. Существуют правовые рычаги и организации, призванные обеспечивать комфорт горожан.

Так, при перетопе, можно обращаться в жилищную инспекцию с письменной жалобой. Также налаживать взаимоотношения между поставщиком тепла и жильцами должны управляющие компании.

Правило 2: если подводки дросселируются, между ними должен стоять байпас

В первую очередь это касается систем отопления многоквартирных домов. Если между подводками к радиатору нет перемычки, установка регулятора температуры на батарею приведет к тому, что вы будете с его помощью дросселировать весь стояк.

Если подводки размыкаются кранами или дросселями, между ними должен стоять байпас.

Что делается представителями жилищных организаций в таких случаях?

  • Делается обход квартир по стояку;
  • Составляется акт о самовольном изменении конфигурации оборудования общего пользования (а стояк отопления относится именно к этой категории);
  • За счет виновника для соседей делается перерасчет по отоплению за все время, в течение которого температура воздуха в квартирах была ниже санитарных норм.

Исключение из этого правила — двухтрубные системы в частных домах и квартирах с автономным отоплением. В них дросселирование одной батареи не ограничит циркуляцию через остальные, а увеличит проток теплоносителя через них.

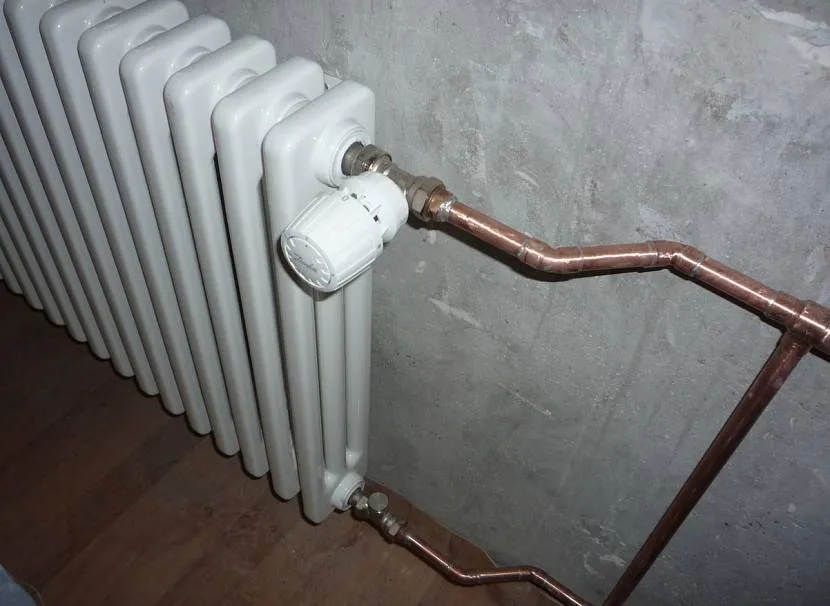

На фото — двухтрубная разводка отопления в моем подвале. Радиаторы могут подключаться к подводкам без байпасов.

Частный случай

Нередко перемычка снабжается краном, полностью перекрывающим ее. В перекрытом положении кран позволяет незначительно поднять температуру воздуха в помещении: весь поток воды направляется в радиатор и более эффективно прогревает его дальние секции.

Если краны на подводках к радиатору полностью или частично закрыты, кран на байпасе должен быть полностью открыт.

Газовые терморегуляторы

К достоинствам газовых устройств можно отнести:

  • плавная регулировка температуры;
  • термостат определяет температуру в комнате, на него никак не влияет нагрев теплоносителя, так как газ концентрируется в холодной части датчика, далеко от регулирующего клапана;
  • чувствительная мгновенная реакция на изменение микроклимата.

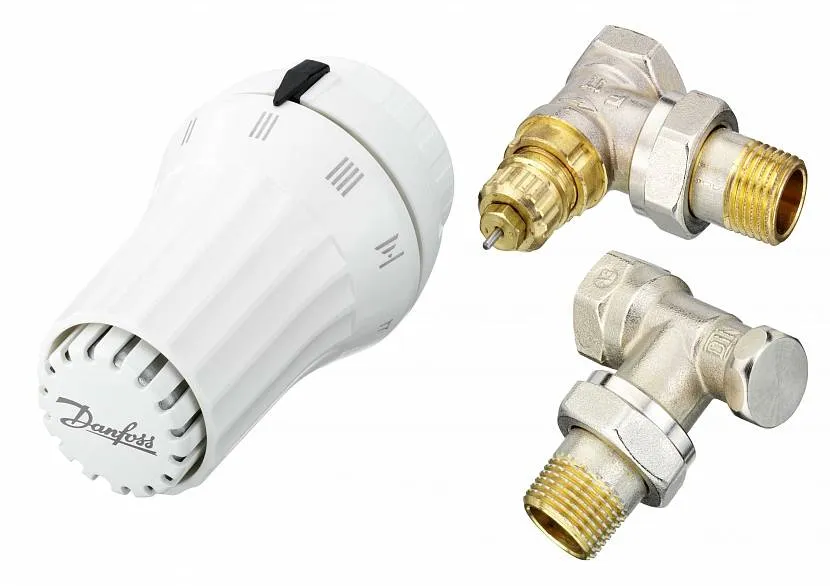

Терморегулятор для отопления производства компании Данфосс

Лидером по продажам газовых терморегуляторов для радиаторов отопления является Данфосс – знаменитая компания из Дании. Оборудование, которое они производят, славится своей надёжностью и долговечностью. Сроки службы устройств от Данфосс составляют свыше 20 лет.

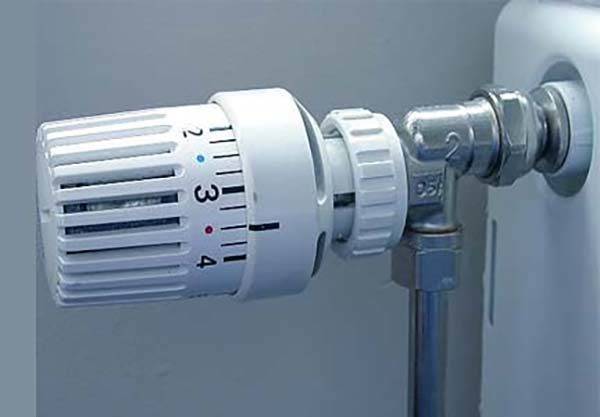

Классификация и принцип действия термоголовок для радиатора отопления

Отдельно от клапана термоголовка для радиатора отопления совершенно бесполезна, так как внутри нее расположен датчик, срабатывающий на изменение температуры в комнате. В сильфонной камере находится твердое, жидкое либо газообразное вещество, изменяющее объем.

Термоголовка и клапан раздельно

Камера соединена со штоком, который либо полностью перекрывает термостатический клапан, либо открывает его до отрегулированного уровня. Это основное отличие термоклапана от регулировочного, которым можно немного убавить/прибавить поток теплоносителя внутри регистра отопления.

Устройство термоголовки

Термоголовка и клапан в разрезе

Таким образом, в трубу подачи теплоносителя в радиатор обогрева вначале врезается клапан, на него наворачивается термоголовка перпендикулярно потоку жидкости. Существует несколько модификаций термоголовки:

  • для однотрубных систем – производит ограниченное число компаний, например, модели RA-G, RTD-G фирмы Danfoss;
  • для двухтрубных систем – в любом магазине 97% ассортимента головок относятся именно к этому типу.

Термоголовка для однотрубной и двухтрубной систем разводки отопления

Стрелки на корпусе указывают направление потока теплоносителя, монтаж против стрелки запрещен. Поэтому при выборе необходимо учесть, снизу или сверху поступает горячая вода в батареи разных комнат квартиры.

Принцип работы термоголовки для радиатора отопления имеет предельно простой:

пользователь выставляет необходимое значение температуры воздуха в комнате, для чего на приборе имеется шкала с делениями (например, 21 градусу обычно соответствует значение 3);

Регулировка шкалы термоголовки

при повышении температуры на 1 градус вещество внутри камеры сильфона нагреется, увеличится в объеме, надавит на шток клапана;

Работа термоголовки в системе без байпаса

подача в батарею горячей воды перекроется полностью, однако циркуляция в контурах обогрева сохранится через байпас;

Конструктивные различия однотрубной и двухтрубной систем

неработающий регистр приведет к снижению температуры, объем вещества в сильфоне уменьшится, исчезнет давление на шток, клапан откроется.

Технология регулирования температурного режима помещения в этом случае эффективна лишь для радиаторов с минимальной инерцией. Биметаллические, алюминиевые, стальные батареи остывают/нагреваются быстрее, поэтому оптимально подходят для автоматических регулировок термоголовками. Чугунные радиаторы нагреваются долго, аккумулируют тепло, остывают дольше, поэтому эффективность регулировок термоголовками снижается.

Использование терморегуляторов на чугунных радиаторах — не самый удачный вариант

Виды термоголовок

Все выпускаемые термоголовки можно условно разделить на два вида:

  • механический, регулировка которого осуществляется вручную;
  • электронный, контролирующий процесс регулировки в автоматическом режиме.

Механические модели представляют собой головку небольших размеров с поворотной ручкой. Температурный диапазон, который можно контролировать, начинается с показателя +7° и доходит до +28°. Прибор предусматривает несколько режимов работы. Каждое деление температурной шкалы приравнивается к 2-5 градусам.

В электронных моделях весь процесс регулировки автоматизирован. Точность настройки соответствует 1-2 градусом. Гибкая система контроля позволяет устанавливать максимально подходящий режим обогрева.

https://youtube.com/watch?v=32B_shRAq7I

Монтаж терморегулятора и настройка

Как установить терморегулятор на батарею правильно? Установка терморегулятора на батарею – процесс не особо сложный, необходимо иметь начальные навыки в работе с резьбовыми соединениями.

Монтаж терморегулятора на радиатор производится по следующей схеме:

  1. При наличии в помещении нескольких приборов отопления термоголовка устанавливается на самый мощный;
  2. С отопительного прибора сливается вода;
  3. В проходную заглушку радиатора заворачивается предварительно подмотанная синтетической нитью или льном «американка»;
  4. Термостатический вентиль соединяется по входу с резьбой трубопровода (терморегуляторы устанавливаются только на подачу теплоносителя в прибор);
  5. Вентиль соединяется со сгоном «американка»;
  6. Производится опрессовка смонтированных соединений (радиатор заполняется теплоносителем);
  7. На следующем этапе устанавливается термоголовка – наворачивается на резьбу или крепится фиксаторами с защелками (замками);

Термоголовка устанавливается горизонтально для уменьшения влияния горячей поверхности отопительного прибора. На термоголовку иногда устанавливают антивандальный корпус.

Настройку температуры производят эмпирическим путем (экспериментально). Часто шкала регулировки не соответствует общей температуре в помещении. Шкала с делениями настраивается в лабораторных условиях, а в жилых помещениях на термоголовку могут влиять сквозняки и иные факторы.

Установка терморегуляторов освободит владельца помещений от постоянного ручного регулирования, обеспечит комфортную температуру в отдельных помещениях, позволит снизить расходы на оплату топлива.

Правила установки термоголовки

Место подключения при установке термоголовки на радиатор не зависит от ее вида. В любом случае это труба, напрямую подающая теплоноситель к батарее.

Чтобы устройство работало корректно, вокруг него беспрерывно должен циркулировать воздух.

Рекомендации по подключению

Каждый производитель дает рекомендации по поводу подключения термоголовки.

Несмотря на это, существуют и общие условия монтажа:

  1. Корпус должен быть защищен от прямых ультрафиолетовых лучей. В противном случае прибор будет работать неточно.
  2. Термоголовка должна быть открыта. Ее не следует скрывать никакими защитными коробами, мебелью.
  3. Нельзя, чтобы устройство находилось над трубами отопления. В этом случае будет несоответствие между температурой в помещении и зоной вокруг головки.
  4. Если устройство практически изолировано, нужно устроить байпасную линию или поставить перепускной клапан в районе подающей трубы и обратки.
  5. Подсоединяемый трубопровод не должен оказывать давление на корпус клапана.

Во время монтажа регулятор термоголовки нужно установить на максимум. Это обеспечит правильную работу устройства. Непосредственно перед установкой движение воды или другого теплоносителя в контуре нужно перекрыть, затем слить.


Устанавливать термоголовку вертикально запрещено. Она должна располагаться параллельно полу. Такое положение гарантирует, что на нее не оказывает влияния теплый воздух

Последовательность монтажа прибора

Монтаж нужно начать с обрезки труб, которую выполняют, отступив немного от радиатора. Следующий шаг — демонтаж существующей запорной арматуры. Далее, отделяют хвостовики от клапанов и ввинчивают их в пробки радиатора.

Монтируют на место обвязку, предварительно собрав ее, соединяют трубы. Остается отрегулировать температуру путем поворота ручки термостата до тех пор, пока насечки не совпадут с имеющимися метками на корпусе, соответствующими определенной температуре.


Не рекомендуется перетягивать гайки крепления термоголовки, т.к. материалы, из которых она изготовлена, довольно мягкие. Для этого лучше применить динамометрический ключ

Нельзя пренебрегать рекомендациями производителей по поводу уровня установки прибора, поскольку он откалиброван на температурный режим на этой высоте. В основном это 0,4 – 0,6 м от пола.

Но не все батареи имеют верхнюю подачу, она бывает и нижней. Если нет образца, подходящего по высоте, выход в настройке термоголовки на более низкую температуру.

Поскольку у пола более прохладно, а прибор настроен на температуру, которая должна быть у верхнего края батареи, в помещении будет жарко. Чтобы не делать этого, можно установить термоголовку с выносным датчиком. Есть и такой вариант, как самостоятельная настройка регулятора.

Особенности выполнения настройки

Для нормальной работы устройства нужна предварительная настройка. Перед этим включают отопление и изолируют комнату, закрыв дверь.

В определенной точке устанавливают термометр и приступают к выполнению настройки:

  1. Поворачивают термоголовку в левую сторону до упора с тем, чтобы течение теплоносителя было полностью открыто.
  2. Ждут пока температура повысится на 5-6° по сравнению с исходной.
  3. Поворачивают головку до упора вправо.
  4. Когда температура упадет до нужной величины, вентиль постепенно откручивают. Останавливают вращение, при появлении шума в радиаторе и потеплении корпуса.

Последнее положение термоголовки соответствует комфортной температуре. Она и будет постоянно поддерживаться.


В конструкцию электронных термоголовок заложены встроенные программы. Они дают возможность настраивать температуру с большой точностью — вплоть до 1 градуса

Описанная последовательность подходит для большинства приборов. Если она и отличается, то выполнить ее несложно, поскольку в паспорте все подробно расписано.

Настройка ручного радиаторного терморегулятора

В разных домах, комфортная температура может отличаться. Тщательные точные расчёты может провести специалист – теплотехник.

Примерные позиции на регуляторе:

  • Значок снежинка * — это функция поддержания минимальной температуры, чтобы в отсутствие хозяина отопление не размёрзлось. Полезно для загородных домов, владельцы которых не находятся там всё время.
  • 1 – можно сказать, это прожиточный минимум, удержит температуру примерно на 15 °C.
  • 2 – спальная, 18 °C, при которых комфортно спать.
  • 3 – самый популярный показатель – это примерно 21 °C, комфортная для жизни температура.
  • 4 – тёплые 24 °C.
  • 5 – жаркие 27 °C.

Виды термостатических элементов

Термическая головка в конструкции терморегулятора для радиатора отопления важным элементом конструкции.  Она бывает ручного типа, а также электронного либо механического. Многие производители производят продукцию, которая применима только со своей разновидностью термоэлемента.


Разница между ручным и автоматизированным механизмом

Подобные устройства отличаются ценой. Стоимость моделей европейских производителей варьируется от 16 до 28 евро. Приборы с выносным датчиком имеют цену в 45-55 евро. Их монтируют, если нет возможности следить за температурным значением на батарее.

Стоимость отдельных моделей терморегуляторов для радиаторов смотрите в таблице.

ИзображениеМодельСтоимость, руб.
RA/RTR с встроенным газозаполненным датчиком, Danfoss970
Valtec терморегулятор угловой в сборе750
Herz 17260981250
Salus VS30W комнатный программируемый3960
Luxor thermolux TT 2101570
Watts SE148620
Rifar Герц Н-мини1320

Терморегулятор ручного типа представляет собой регулирующий вентиль. С помощью вращения ручки изменяется количество проходящего теплоносителя.


Термоголовка и клапан в разрезе

Термоголовки электронные относятся к дорогостоящим моделям. В изделии предусмотрено место для укладки батареек. Характеризуются большим количеством возможностей. С их помощью можно поддерживать определенное температурное значение длительный период времени. Также устройства программируются по суткам или по дням недели.


Электронная модель терморегулятора

Термоголовки отличаются по виду теплового компонента. По этому принципу механизмы делятся на газовые и жидкостные. Газовая модель быстро реагирует на температурные перемены. Жидкостные модели более простые в производстве, поэтому предлагаются в большом разнообразии. Подбирая термостат для радиатора отопления, следует учитывать диапазон температур. Чем больше данное значение, тем выше стоимость.


Вариант регулировки температуры

1 Основное назначение и принцип работы

Температурный регулятор отопления представляет собой простейшее устройство, которое в зависимости от интенсивности нагрева воды в контуре или воздуха в помещении могут перекрывать ток жидкости в радиаторе отопления. Наличие таких механических и электрических клапанов позволяет автоматизировать работу отопительного оборудования.

С помощью регуляторов отопления поддерживают оптимальную температуру в различных комнатах. Например, в спальне можно установить термостат на уровне 16−18 градусов, на кухне — 20−22, в детской — 24−25, а в ванной комнате — 26−28 градусов. Автоматические регуляторы позволяют упростить отопление помещения, при этом имеется возможность тонкой настройки работы модуля управления, который будет отвечать за создание оптимального микроклимата в помещении.

Наличие терморегулятора позволяет решить следующие проблемы:

  1. 1. В помещении создается оптимальный температурный режим.
  2. 2. Уменьшается расход тепловой электроэнергии.
  3. 3. Имеется возможность аварийного отключения батареи без обесточивания всего стояка.
  4. 4. С одинаковым успехом такие регуляторы могут использоваться в квартирах в многоэтажках, так и в частных домах, где работают автономные отопительные установки.

В автоматических устройствах встроены различные механические датчики, которые следят за температурой и при необходимости изменяют положение задвижки в трубе, уменьшая или увеличивая количество попадающего в радиатор теплоносителя. Электрорегулятор температуры отопления способен управлять не только батареями, но и контролирует смесители, насосы, котлы.

Типы термоголовок

Термоголовки на батарею по типу встроенных механизмов делятся на устройства:

  • ручные;
  • механические;
  • электронные.

Ручные

По своему действию терморегулирующие устройства напоминают работу обыкновенного водопроводного крана. Поворотом ручки регулируют интенсивность потока теплоносителя, поступающего в радиатор. Калибровка шкалы произведена на основании серии испытаний приборов. Каждое деление соответствует температуре, которая должна установиться в помещении.

Плюсы

Невысокая стоимость приспособления. Простота в установке и обращении. Красивый внешний вид.

Минусы

Степень нагрева батареи устанавливают головкой терморегулятора вручную. Это означает, что регулировка температуры в комнате невозможна во время сна хозяев жилища или их отсутствия.

Механические

Шток термостата перекрывает, и освобождают проход теплоносителю в трубе перед радиатором, двигаясь автоматически вслед за меняющимся в объёме сильфоном. Величину температуры устанавливают вручную по шкале поворотного колпачка, задавая ограничения в работе термостатического клапана.

Плюсы

Исключается ситуация, когда нужно присутствие хозяев для корректировки прибора. Терморегулятор круглосуточно поддерживает заданный параметр, что существенно экономит тепловую энергию.

Минусы

Необходимость постоянного наблюдения за правильностью установки и выполнения заданных температурных режимов прибором.

Электронные

Автоматическая термоголовка с электронным управлением обладает расширенным набором функций. Принцип работ терморегулятора такой же, как у механического прибора. Головка имеет возможность тонкой настройки. Термоголовка устанавливается непосредственно на термостатический клапан и даёт возможность регулировки температуры воздуха в помещении.

Плюсы

К достоинствам можно отнести наличие таких функций, как:

  • программирование устройства температурных режимов на каждый день недели;
  • «Boost» включает быстрый нагрев батареи;
  • «Отпуск» устанавливает постоянный режим обогрева на весь период длительного отсутствия хозяев в доме или квартире;
  • «Offset» срабатывает при затруднённом доступе или расположению батареи в глубокой нише;
  • «Открытое окно» при открытии окон головка автоматически понизит температуру нагрева радиатора.

Минусы

К минусам следует отнести высокую стоимость автоматической головки термостата. Также сюда следует отнести необходимость контроля элементов питания и своевременной замены пальчиковых батареек.

Термоголовки для радиаторов отопления отличаются по способу крепления – это:

  • краны с термоголовками прямые и угловые;
  • беспроводные;
  • с выносным датчиком.

Краны с термоголовками — прямые и угловые

К ним относятся все ручные и механические устройства (смотрите выше главы «Ручные» и «Механические»). Прямые (проходные) модели имеют тройник для врезки в прямую трубу.

Угловые термоголовки устанавливают в углах поворота тепловой магистрали перед батареей отопления.

Беспроводные

Особенностью беспроводных головок термостата для батарей отопления является то, что управление ими осуществляется через Bluetooth со смартфона или планшета. Беспроводные термостаты являются совершенно самостоятельными устройствами, не нуждающимися в дополнительном оборудовании. Основными достоинствами таких приборов является:

  • возможность управления не только удалённо, но и с помощью сенсорных кнопок, расположенных на корпусе термоголовки;
  • программирование по каждому дню недели или на более долгий срок;
  • наличие функций самообучения, защиты от детей, предупреждения об окислении штока и распознавание открытого окна.

С выносным датчиком

Выносной датчик представляет собой удлинённую колбу из цветного металла, заполненную жидкостью. Колба соединена стальной трубкой с сильфоном, по которой движется жидкость в ту или иную сторону в зависимости от повышения или понижения температуры воздуха в помещении.

Соединительная трубка длиной 2 метра позволяет поместить выносной датчик в любом удобном месте.

Виды термостатов для радиаторов отопления

В зависимости от принципа работы терморегуляторы подразделяют на механические и автоматические. Еще одна распространенная классификация – согласно чувствительной среде, которая наполняет сильфон. Так, устройства относят к жидкостным (проводник – вода) и газонаполненным (газ). Рассмотрим подробную классификацию, где терморегуляторы подразделяются на 4 основных вида в зависимости от потребностей пользователя и особенностей системы.

Механический термостат

Механический терморегулятор является самым дешевым, вследствие чего и самым распространенным вариантом.

Несмотря на то, что комплектация терморегуляторов остается одинаковой для разных типов, основные отличия – в способе управления. Так, механическая модель имеет вентиль с делением. Чтобы изменить температуру, достаточно повернуть вентиль на соответствующее деление.

Механика с электрическим управлением

Для выставления температуры такие установки используют вращающееся колесико. При достижении требуемой температуры внутренний ключ термостата замыкается и подается сигнал к основному механизму для открытия или закрытия клапана.

Термостат с электрическим сервоприводом

Устройство имеет сервопривод – маленький электродвигатель, заменяющий на корпусе механический вентиль. Управление осуществляется с помощью команд, подающихся от электронного термостата. Электронику устанавливают в любом месте в помещении для измерения актуальной температуры. В зависимости от температуры сервопривод вращает ось и действует на терморегулятор.

Электронные модели в системе отопления

Электронные терморегуляторы – боле удобный аналог механического.

Такой терморегулятор для батарей отопления повторяет принцип работы механического. Разница заключается только в том, что устройство имеет простой дисплей и кнопочное управление. За счет этого повышается цена и по сравнению с аналогами уменьшается погрешность в работе. Такие системы считаются наиболее прогрессивными и позволяют задавать температуру от суток до недели и более. Температура может выставляться по часам: минимальная, когда дома никого нет, и привычная в часы домашней активности.

Преимущества использования терморегуляторов

Установленный на радиаторе отопления терморегулятор имеет следующие преимущества:

  • Появляется возможность изменять температуру в каждом отдельном помещении, делая ее наиболее комфортной;
  • Достигается экономия денежных средств за счет уменьшения подачи теплоносителя в дом;
  • На терморегулятор для радиатора отопления цена установлена не слишком высокая, поэтому любой желающий может приобрести для своего дома несколько таких устройств;
  • Дизайн приборов выполнен таким, чтобы удачно вписываться в любой интерьер помещения;
  • Регулятор способен точно поддерживать заданную температуру. Погрешность составляет около 1 градуса;
  • Установка и эксплуатация прибора не представляет никакой сложности.

Выбор устройства для монтажа системы отопления

Технические параметры выбираемых узлов должны определяться по нескольким важным критериям:

Расположение батарей.

На корректности работы терморегулятора на радиаторе отопления будут отражаться прямые солнечные лучи, близкое расположение бытовых приборов, других нагревательных конструкций, сквозняк и прочие параметры.

Плотные шторы, декоративные кожухи или экраны, широкие подоконник и некоторые интерьерные элементы снизят чувствительность регулировки. В таких случаях желательно предпочесть выносной датчик, который более точно определит климат помещения.

Вид батареи.

Биметаллические конструкции чувствительны к изменениям в магистрали, сразу снижая нагрев наружной поверхности. Поэтому к ним подойдёт автоматический узел, чутко реагирующий на малейшие изменения.

Чугунные будут остывать и нагреваться медленно, поэтому на них предпочтительнее подобрать бюджетный ручной регулятор.

Место установки и тип системы отопления.

Выбор углового или прямого корпуса клапана, а также — однотрубной или двухтрубной модели. Для систем с байпасом выбирают трёхходовую модель;.


Радиатор с байпасом Источник gopb.ru

Бюджетная часть.

Довольно сложная часть технических параметров выбора. В случае низкой покупательной способности, которая случается при больших затратах на капитальный ремонт и недостатке средств на его окончание, есть возможность разделить приобретение на два этапа.

Вначале купить только клапан и установить его для регулировки в ручном режиме. Через некоторое время прибрести головку и завершить установку на текущем этапе. Вторая половина монтажа будет лёгкой и не доставит много хлопот и мусора.

Жидкий или газовый сильфон.

Клапана с газовым наполнением не реагируют на внешние источники тепла и другие интерьерные особенности помещений. Они более чувствительны к регулировке и быстрее подают сигнал на шток для выполнения задачи на закрытие или расширение отверстия.

Единственное препятствие – стоимость прибора. Жидкий агент не так чувствителен, но цена на узел делает его предпочтительнее во многих бюджетных вариантах.

Антивандальная защита.

Применяется в комнатах с маленькими детьми и в общественных зданиях (школа, детский сад и пр.)


Радиатор за антивандальной защитой Источник pinimg.com

К сведению

В одних моделях головка крепится на корпус вентиля с помощью резьбового соединения, а в других просто защелкивается. При резьбе она закручивается вручную и слегка подтягивается гаечным ключом. В устройстве с защелками нужно установить рукоятку в положение «MAX», вставить головку в соответствующий паз и надавить, пока не раздастся щелчок. Если устройство собрано правильно, термоголовка будет вращаться легко и плавно.

Некоторые думают, что для того, чтобы подключить инфракрасный обогреватель к терморегулятору, нужно действовать примерно так же, как и с жидкостной системой отопления. Но это не так, потому что подключение терморегулятора к инфракрасному обогревателю — это абсолютно не аналогичный процесс. Прежде всего из-за принципиальных различий в принципах работы регуляторов. Температура радиаторов регулируется путем перекрывания теплоносителя, текущего через термостат. В обогревателе с инфракрасным излучением жидкость не течет, и его температура регулируется путем отключения от сети в момент достижения требуемой температуры воздуха.

Еще одним принципиальным отличием в подключении терморегулятора к инфракрасному обогревателю в том, что термостат должен обязательно быть сопряжен с электросетью, питающей устройство обогрева, чтобы иметь возможность отключать его. В радиаторах системы отопления такая необходимость есть лишь для цифровых термостатов. И лишь для того, чтобы иметь возможность запрограммировать микросхему и отследить результат на дисплее.

Особенности клапанов

В зависимости от способа установки секции, производят следующие виды терморегуляторов на батарею, различающиеся по форме корпуса:

  • Прямые;
  • Угловые с вертикальным и горизонтальным расположением;
  • Трёхходовой с подсоединением к байпасу, клапану и трубе.

По резьбовому размеру: ½, ¾ и 1 дюйм.

По системе обогрева:

  • Однотрубные – объёмные с широким сечением в проходе. Предпочтительнее для устройств с невысоким показателем гидравлического сопротивления в магистрали;
  • Двухтрубные – переносят значительное давление в трубопроводах. В них существует возможность регулировать проход теплоносителя в кубометрах в час.

По маркировке:

  • Для труб с естественной циркуляцией и умеренным давлением в трубопроводе – индекс G;
  • С принудительной циркуляцией и высоким гидравлическим сопротивлением – N или D.


Виды термоголовок Источник www.teplomatica.ru

Монтаж термостата с учётом системы отопления. Схема, инструкция, нюансы

Лучше всего устанавливать терморегулятор непосредственно на радиаторе – в том месте, где в систему отопления подаётся теплоноситель. Располагать прибор нужно на расстоянии не менее 0,8 м от пола, желательно – в горизонтальном положении, чтобы исключить влияние исходящих от батареи тёплых потоков воздуха. Нужно учесть, что термостат не должен находиться в нише, быть закрыт шторами, решётками и т.д. Всё это повлияет на корректную работу устройства. Поэтому если не удаётся обеспечить подходящие условия, лучше выбрать терморегулятор с выносным датчиком.

Владельцам однотрубной системы отопления следует позаботиться об установке специальной трубы – байпаса. Эта перемычка объединяет прямую и обратную трубы, поэтому в диаметре должна быть на 1 размер меньше, чем они. В остальном алгоритм монтажа терморегулятора одинаков для любых систем.Нужно:

  1. Перекрыть соответствующий стояк и удалить из радиаторов воду.
  2. На незначительной дистанции от батареи отрезать горизонтальные подводящие трубы.
  3. Отсоединить от радиатора трубы и запорную арматуру.
  4. Вкрутить хвостовики с гайками нового вентиля и термостата в пробки батареи. Вне зависимости от системы отопления прибор устанавливают на верхнюю трубу, вентиль – на нижнюю. На этом же этапе следует поставить байпас – при необходимости.
  5. Собрать обвязку труб, расположить её на выбранном месте.
  6. Соединить обвязку с горизонтальными подводящими трубами.

Схема: подключение терморегулятора для батареи

Принцип действия и устройство

Конструкция терморегулятора устанавливаемого в отопительных системах.

Конструкция терморегулятора довольно простая: клапан и термическая головка. В последнем элементе располагается цилиндр с гофрированной стенкой – сифоном, заполненным теплопроводником. Обычно это газ или вода. Шток соединяет сифон и клапан, задающий поток. Для функционирования этих элементов не требуется электричество, между ними устанавливается автоматическая связь.

Принцип работы термостата для радиаторов отопления предполагает, что газ или вода (любой теплоноситель) при колебаниях окружающей температуры изменяют свой объем.

Механический регулятор считается самым надежным и простым. При увеличении температуры сифон растягивается, что позволяет клапану закрыть доступ тепла к батарее. При понижении рабочая среда становится меньше, а сифон сжимается. Поднимается шток, позволяя клапану впустить тепло в батарею. На перепады температуры в таком случае влияют сквозняки, солнечный свет, дополнительные источники тепла, температура за окном.

Нужен ли терморегулятор в системе отопления

Применение регулирования температурного режима вызвано необходимостью обеспечения комфортных условий в помещениях по индивидуальным запросам. Регулировка температуры прямо влияет на расход топлива при автономном отоплении. При отсутствии регулировки и мониторинга в помещении будет жарко, возникнет необходимость постоянного проветривания. Высокая температура способствует повышению влажности и возникновению грибковых заболеваний.

Существует несколько ступеней управления температурой:

  1. Управление на котле (в автономном варианте отопления);
  2. Управление на распределительном коллекторе или отдельных ветках системы отопления;
  3. Регулировка на приборах отопления.

Первый вид носит качественный характер – на источнике тепла задается общий уровень температуры для всех потребителей. Осуществляется этот процесс вручную на панели котлоагрегата или установкой системы погодозависимой автоматики для управления работой котла в автоматическом режиме в зависимости от условий внешней среды. Неудобство этого способа заключается в общем режиме температуры для всех помещений. Даже нормативная документация говорит о различии значений температурного фона для помещений различного назначения.

Управление на распределительных коллекторах, ветках отопления является количественным регулированием – при этом происходит изменение величины массового расхода теплоносителя. Регулировка по ветке также носит общий характер. Регулирование на коллекторе эффективно в случае компоновки системы отопления по коллекторно-лучевой схеме.

Последняя ступень управления – регулировка на приборах отопления. Она является самой эффективной и точной. На каждом приборе можно установить индивидуальный режим для каждого помещения.

Эти методы основаны на ручной регулировке работой оборудования и могут занимать много времени, иметь общий характер. Управляющими механизмами в этих случаях служат блоки управления котлом, ручная запорно-регулирующая арматура (регулирующие вентили, шаровые краны, специальные узлы подключения радиаторов и конвекторов).

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
