Способ вязки
Существует большое количество схем вязки арматуры, где одним из простых является обычная скрутка двойной проволокой. Ее часто используют, когда проводят сборку армокаркаса своими руками. Для процесса потребуется специальный инструмент – крючок. Его сделают самостоятельно из толстой проволоки или тонкой арматуры или покупают готовое приспособление, благо они продаются в строительных магазинах.
- Отрезается кусок проволоки длиною 25-30 см.
- Он складывается вдвое.
- Обворачивается вокруг двух соединяемых прутьев.
- В петлю вставляется крючок.
- Делается два оборота.
- Вставляется один свободный конец проволоки.
- Делается еще два оборота.
- Вставляется второй конец.
- И еще два-три оборота.
Крючок для вязки
Важно не перекрутить проволоку. Надо оставить связку арматур немного в свободном положении
Это благоприятно скажется во время заливки бетонного раствора и при его усадке. То есть, остается возможность смещаться стержням относительно друг друга, что уменьшит давление на стык.
Выбор материала для армирования
Основные документы, которыми нужно руководствоваться:
- СП 63.13330.2012 (пункты 6.2 и 11.2);
- ГОСТ 5781-82* на сталь.
Виды маркировки арматурных изделий:
- А — стержневая (горячекатаная);
- Вр — проволочная (холоднодеформированная);
- К — канатная (высокая прочность).
Для арматурных каркасов ленточных фундаментов применяют стержни класса по пределу текучести А400. Существует устаревшая маркировка, которая до сих пор используется строителями — Alll
При покупке важно уметь «на глаз» различать стержни, относящиеся в разным классам. Стоит отметить, что арматурные каркасы можно вязать из прутов, относящихся к более высоким классам, но это нецелесообразно и дорого
Чтобы исключить вероятность случайной покупки материала с меньшим пределом текучести нужно помнить:
- класс А240 (Al) имеет гладкую поверхность;
- класс А300 (All) — профиль периодический, рисунок кольцевой;
- нужный для усиления ленты А400 (Alll) обладает периодическим профилем с серповидным рисунком (внешне напоминает узор «елочка»).
Стоит обратить внимание на марку стали. По ГОСТ арматурные стержни, относящиеся к классу А400, следует изготавливать из стали 5ГС, 25Г2С, 32Г2Рпс
Если сталь закупается в большом объеме непосредственно на заводе, то в заявке указывают нужную марку. При ее отсутствии в соответствие с ГОСТ выбор осуществляет производитель.
Расчет армирования ленточного фундамента своими руками
Любые строительные работы нормируются ГОСТами или СНиПами. Армирование — не исключение. Оно регламентируется СНиП 52-01-2003 «Бетонные и железобетонные конструкции». В этом документе указывается минимальное количество требуемой арматуры: оно должно быть не менее 0,1% от площади поперечного сечения фундамента.
Определение толщины арматуры
Так как ленточный фундамент в разрезе имеет форму прямоугольника, то площадь сечения находится перемножением длин его сторон. Если лента имеет глубину 80 см и ширину 30 см, то площадь будет 80 см*30 см = 2400 см2.
Теперь нужно найти общую площадь арматуры. По СНиПу она должна быть не менее 0,1%. Для данного примера это 2,8 см2. Теперь методом подбора определим, диаметр прутков и их количество.
Цитаты из СНиПа, которые относятся к армированию (чтобы увеличить картинку щелкните по ней правой клавишей мышки)
Например, планируем использовать арматуру диаметром 12 мм. Площадь ее поперечного сечения 1.13 см2 (вычисляется по формуле площади окружности). Получается, чтобы обеспечить рекомендации (2,8 см2) нам понадобится три прутка (или говорят еще «нитки»), так как двух явно мало: 1,13 * 3 = 3,39 см2, а это больше чем 2,8 см2, которые рекомендует СНиП. Но три нитки на два пояса разделить не получится, а нагрузка будет и с той и с другой стороны значительной. Потому укладывают четыре, закладывая солидный запас прочности.
Чтобы не закапывать лишние деньги в землю, можно попробовать уменьшить диаметр арматуры: рассчитать под 10 мм. Площадь этого прутка 0,79 см2. Если умножить на 4 (минимальное количество прутков рабочей арматуры для ленточного каркаса), получим 3,16 см2, чего тоже хватает с запасом. Так что для данного варианта ленточного фундамента можно использовать ребристую арматуру II класса диаметром 10 мм.
Армирование ленточного фундамента под коттедж проводят с использованием прутков с разным типом профиля
Как рассчитать толщину продольной арматуры для ленточного фундамента разобрались, нужно определить, с каким шагом устанавливать вертикальные и горизонтальные перемычки.
Шаг установки
Для всех этих параметров тоже есть методики и формулы. Но для небольших строений поступают проще. По рекомендациям стандарта расстояние между горизонтальными ветками не должно быть больше 40 см. На этот параметр и ориентируются.
Как определить на каком расстоянии укладывать арматуру? Чтобы сталь не подвергалась коррозии, она должна находится в толще бетона. Минимальное расстояние от края — 5 см. Исходя из этого, и рассчитывают расстояние между прутками: и по вертикали и по горизонтали оно на 10 см меньше габаритов ленты. Если ширина фундамента 45 см, получается, что между двумя нитками будет расстояние 35 см (45 см — 10 см = 35 см), что соответствует нормативу (меньше 40 см).
Шаг армирования ленточного фундамента — это расстояние между двумя продольными прутками
Если лента у нас 80*30 см, то продольная арматура находится одна от другой на расстоянии 20 см (30 см — 10 см). Так как для фундаментов среднего заложения (высотой до 80 см) требуется два пояса армирования, то один пояс от другого располагается на высоте 70 см (80 см — 10 см).
Теперь о том, как часто ставить перемычки. Этот норматив тоже есть в СНиПе: шаг установки вертикальных и горизонтальных перевязок должен быть не более 300 мм.
Все. Армирование ленточного фундамента своими руками рассчитали. Но учтите, что ни масса дома, ни геологические условия не учитывались. Мы основывались на том, что на этих параметрах основывались при определении размеров ленты.
Установка опалубки своими руками
Правильно сделанный каркас для фундамента поможет не только сэкономить много денег на покупке бетона, но и значительно упростить процесс армирования. Если она у вас уже есть, этот этап можно пропустить и переходить сразу к армированию, если отсутствует, тогда рассмотрим пошаговую инструкцию.
ШАГ 1: выбор материала. При небольшой высоте фундамента подобрать материал достаточно легко: фанера, дерево, ОСБ-плиты, ДПВ. Основное требования – прочность материала. Для высоких фундаментов (от 150 см) используют только металл, поскольку давление бетона будет значительным и дерево может подвести.
ШАГ 2: подготовка основания. Допустим, у нас есть траншея, которая соответствует нормам, теперь необходимо уплотнить основание. Насыпаем слой песка 150 мм, заливаем водой, затем 4-5 сантиметров бетона, чтобы выровнять поверхность. Не забывайте о коммуникациях, сделать их надо на этапе опалубки и армирования фундамента дома, нельзя забывать о закладных трубах в нужных местах, иначе придется долго работать перфоратором и нарушать монолитность фундамента.
ШАГ 3: имея проект строительства, устанавливаем колышки по периметру траншеи точно на ширину будущего фундамента, они будут удерживать низ опалубки, ставим распорки не ниже 70% высоты конструкции (сама распорка в 2 раза больше высоты фундамента). Не помешает изготовить 3-4 контрольные рейки на ширину фундамента, по которым можно будет измерять отклонения ширины.
Совет мастера: забивать гвозди надо изнутри опалубки в распорки и колышки, чтобы потом можно было без проблем все снять. В ином случае придется разламывать деревянные брусья или спиливать шляпы, поскольку торчащие гвозди бетонируются. Если фундамент от 150 см и выше, рекомендуется связка опалубок проволокой в шахматном порядке через 1 м.
Опалубка должна быть максимально жесткой, зазоры между элементами конструкции не более 0.3 см, чтобы при заливке фундамента не вытекала жидкая смесь, иначе прочность фундамента будет снижаться в арифметической прогрессии.
Она должна выдерживать солидные нагрузки и удерживать свою форму после заливки цемента, только так можно будет сделать монолитный фундамент для дома, который прослужит десятки лет.
Важно: внутреннюю часть опалубки надо смазать техническим маслом или другими нефтепродуктами (подойдет отработка), чтобы она легче отклеивалась от бетона после его отвердевания. Вы сможете использовать ее много раз
Фотографии опалубки ленточного фундамента
Порядок выполнения армирования ленточного фундамента
Существующая схема армирования ленточного основания для строительства дома подразумевает следование нескольким обязательным правилам:
- Применение при проведении армирования стержней класса от А400
- Минимизация использования сварки при соединении стержней, так как такая технология способствует ослаблению сечений
- На углах каркас можно только связывать, использование сварки на углах не рекомендуется
- Защитный выложенный слой использующегося в конкретной ситуации бетона должен быть не менее 4 сантиметров для защиты металлических элементов от негативного воздействия окружающей среды, коррозии
- Не рекомендуется использование гладкой арматуры
- Бетон при выкладке обязан не иметь возможности застревать между стержнями, что позволит исключить контроль за отказом, за слишком частым расположением металлических стержней
Создать арматурный каркас поможет подробная пошаговая инструкция с приведенными для наглядности фото и видео. Существенным преимуществом армированных ленточных фундаментов становится сочетание высокой надежности и доступной стоимости. Сталь и бетон являются высокопрочными материалами.
Это важно для создания основания для строительства на любых грунтах, кроме и так от природы стабильных и надежных скал. В иных ситуациях любой фундамент армирование избавит от разрушений, возникающих из-за напряжения
Как формируется
При проведении таких работ, как армирование ленточного фундамента, чертежи включают три группы стержней:
- Применяемые для укладки вдоль ленты использующиеся рабочие стержни
- Горизонтальные элементы, располагающиеся поперечно
- Вертикальные варианты, поперечные
Задачей поперечной арматуры становится соединение всех рабочих элементов в стабильное в применении единое целое надежных инновационных рабочих прутов. Она часто называется хомутами.
Важной особенность проведения работ становится использование при такой деятельности, как армирование ленточного фундамента снип и других нормативных специализированных документов. При расчете используется СНиП 52-01-2203
В этом нормативном документе легко найти все необходимые расчеты для создания армирования ленточного фундамента небольшого по площади загородного дома.
Какие требования к бетону определяются нормативными документами?
Если выдерживать порядок создания армирования, важно соблюсти обязательные требования к использующемуся в конкретной работе бетону. Создавая ленточный фундамент своими руками на месте проведения будущего строительства, стоит учитывать, что в число главных характеристик прочности бетонных конструкций входит показатель сопротивляемости осевому сжатию, готовность противостоять растяжению и не реагировать на поперечный излом
Поправочные коэффициенты надежности могут варьироваться от 1 до 1,5
Создавая ленточный фундамент своими руками на месте проведения будущего строительства, стоит учитывать, что в число главных характеристик прочности бетонных конструкций входит показатель сопротивляемости осевому сжатию, готовность противостоять растяжению и не реагировать на поперечный излом. Поправочные коэффициенты надежности могут варьироваться от 1 до 1,5.
Требования, предъявляемые к арматуре
Эти показатели определяются нормативами и стандартами. Надежный фундамент армирование использует на основе стержней:
- горячекатную арматуру периодического профиля,
- механически упрочненную арматуру
- термически обработанную арматуру
Именно ГОСТ позволяет рассчитывать показатели предельных погруженных состояний, которые в нем строго разведены по группам. Показатели определяются на основании прописанных в госстандартах требований, которые определяются на испытательных стендах. Любая нормативно-техническая документация, которая используется при определении надежности армирования, должна быть обязательно утверждена официальными контролирующими органами.
Какие основные правила важно учитывать при выполнении работ?
Как правило, армирование при проведении загородного и строительства осуществляется самостоятельно. В этом случае требования СНиП и ГОСТ не всегда выдерживаются столь внимательно.
По этой причине, рассматривая, как армировать ленточный фундамент своими руками, важно придерживаться некоторых обязательных правил:
- При выполнении армирование ленточного фундамента будущего строения, включающего 1-2 этажа, используются прутья с показателем диаметра 10-24 мм.
- Не рекомендуется использование сварных соединений
- При создании ленточного фундамента своими реками потребуется обязательное создание опалубки
Армирование подошвы ленточного фундамента
На грунтах с не очень высокой несущей способностью, на пучнистых почвах или под тяжелые дома, часто ленточные фундаменты делают с подошвой. Она передает нагрузку на большую площадь, что придает большую стабильность фундаменту и уменьшает величину просадок.
Чтобы подошва от давления не развалилась, ее также необходимо армировать. На рисунке представлены два варианта: один и два пояса продольной арматуры. Если грунты сложные, с сильной склонностью к зимнему печению, то можно укладывать два пояса. При нормальных и среднепучнистых грунтах — достаточно одного.
Уложенные в длину пруты арматуры являются рабочими. Их, как и для ленты, берут второго или третьего класса. Располагаются друг от друга они на расстоянии 200-300 мм. Соединяются при помощи коротких отрезков прутка.
Два способа армирования подошвы ленточного фундамента: слева для оснований с нормальной несущей способностью, справа — для не очень надежных грунтов
Если подошва неширокая (жесткая схема), то поперечные отрезки — конструктивные, в распределении нагрузки не участвуют. Тогда их делают диаметром 6-8 мм, загибают на концах так, чтобы они охватывали крайние прутки. Привязывают ко всем при помощи вязальной проволоки.
Ели подошва широкая (гибкая схема), поперечная арматура в подошве тоже является рабочей. Она сопротивляется попыткам грунта «схлопнуть» ее. Потому в этом варианте подошвы используют ребристую арматуру того же диаметра и класса, что и продольную.
Технологии сборки арматуры для ленточного фундамента
Армирование ленточного фундамента своими руками начинается после установки опалубки. Есть два варианта:
- Весь каркас собирают прямо в котловане или траншее. Если лента узкая и высокая, работать так неудобно.
- Вблизи от котлована готовят отрезки каркаса. Их переносят по частям и устанавливают на предназначенное им место, связывая в единое целое. Так работать удобнее, за исключением того, что связанные конструкции из арматуры переносить очень неудобно и тяжело.
Оба вариант неидеальны и каждый решает, как ему будет легче. При работе непосредственно в траншее, нужно знать порядок действий:
- Первыми укладывают продольные прутки нижнего армопояса. Их нужно приподнять на 5 см от края бетона. Лучше использовать для этого специальные ножки, но у застройщиков популярны куски кирпичей. От стенок опалубки арматура также отстоит на 5 см.
- Используя поперечные куски конструкционной арматуры или сформованные контура, их фиксируют на необходимом расстоянии при помощи вязальной проволоки и крючка или вязального пистолета.
- Далее есть два варианта:
- Если использовались сформованные в виде прямоугольников контура, сразу к ним вверху привязывают верхний пояс.
- Если при монтаже используют нарезанные куски для поперечных перемычек и вертикальных стоек, то следующий шаг — подвязывание вертикальных стоек. После того как все они привязаны, привязывают второй пояс продольной арматуры.
Есть еще одна технология армирования ленточного фундамента. Каркас получается жесткий, но идет большой расход прутка на вертикальные стойки: их забивают в грунт.
- Сначала вбивают вертикальные стойки в углах ленты и местах соединения горизонтальных прутков. Стойки должны иметь большой диаметр 16-20 мм. Их выставляют на расстоянии не менее 5 см от края опалубки, выверяя горизонтальность и вертикальность, забивают в грунт на 2 метра.
- Затем забивают вертикальные прутки расчетного диаметра. Шаг установки мы определили: 300 мм, в углах и в местах примыкания простенков в два раза меньше — 150 мм.
- К стойкам привязывают продольные нитки нижнего пояса армирования.
- В местах пересечения стоек и продольных арматурин привязываются горизонтальные перемычки.
- Подвязывается верхний пояс армирования, который располагается на 5-7 см ниже верхней поверхности бетона.
- Привязываются горизонтальные перемычки.
Удобнее и быстрее всего делать армирующий пояс с использованием сформованных заранее контуров. Прут сгибают, формируя прямоугольник с заданными параметрами. Вся проблема в том, что их необходимо делать одинаковыми, с минимальными отклонениями. И требуется их большое количество. Но потом работа в траншее движется быстрее.
Как видите, армирование ленточного фундамента — длительный и не самый простой процесс. Но справиться можно даже одному, без помощников. Потребуется, правда, много времени. Вдвоем или втроем работать сподручнее: и прутки переносить, и выставлять их.
Как выбрать бетон
Требования СНиП к бетону достаточно жесткие.
Регламентируются все рабочие параметры материала:
- Степень прочности на сжатие и осевое растяжение.
- Морозостойкость.
- Водонепроницаемость.
Для жилых домов малоэтажной кирпичной или подобной застройки оптимальный вариант — бетон марки М300. При использовании легких ячеистых или пористых материалов (пенобетон, керамзитобетон) допускается применение менее прочного и плотного бетона — марок М200 и даже М150.
Более прочные сорта используются для ответственных или многоэтажных объектов. Например, бетон М400 допускается применять для отливки фундамента по жилые здания высотой до 20 этажей.
Расчет армокаркаса
Правила армирования ленточного фундамента основываются на схеме сборки каркасной конструкции. Она делится на три вида арматуры, уложенной в разных плоскостях.
Рабочее армирование
Это арматурные стержни, расположенные вдоль траншеи. Они устанавливаются в несколько рядов по высоте, количество которых зависит от глубины заложения самого фундамента. Количество прутков, расположенных в горизонтальной плоскости, зависит от ширины фундаментной траншеи. К примеру, если глубина фундамента составляет 1 м, то при использовании арматуры диаметром 8 — 14 мм, их укладывают в 2 — 3 рядов. Что касается ширины, то при данном показателе в полметра устанавливается два ряда арматурных прутков.
Вертикальное
Это вертикально установленные стержни, которые между собой скрепляют прутки рабочего армирования, за счет чего получается основная сетка армокаркаса.
Поперечное
Это отрезки арматуры, которые между собой скрепляют две или несколько сеток, установленных в опалубку ленты фундамента. По сути, это поперечные стяжки, которые обеспечивают совместную работу армирующих решеток.
Есть определенные нормы армирования монолитных ленточных фундаментов, в которых определены нормативы размерных показателей арматуры.
- Для поперечного армирования используются стержни не меньше 6 мм в диаметре.
- Вертикальные стержни выбираются по диаметру в зависимости от глубины заложения фундаментной конструкции. Если глубина не превышает 80 см, то применяются стержни диаметром не меньше 6 мм. Если глубина превышает данный показатель, то не меньше 8 мм.
- Что касается прутков рабочего армирования, то здесь используется специальная формула расчета:
D=S x 0,001, где S – это площадь сечения фундамента, а D – это суммарный диаметр всех стержней, расположенных в продольном направлении.
При этом есть одно условие. Если длина рабочего армирования не превышает 3 м, то минимальный диаметр для армокаркаса ленточного фундамента будет составлять 10 мм. Если длина превышает 3 м, то минимальный размер – 12 мм.
Теперь, чтобы рассчитать, сколько для армирования ленточного фундамента потребуется прутков в продольном направлении, и каков у них диаметр, необходимо ознакомиться с сортаментом горячекатаной арматуры. К примеру:
- 4 прутка 8 — миллиметровой арматуры – это 2,01 см².
- 6 прутков – это уже 3,02 см².
- 10 прутков 14 — миллиметровых стержней – это 15,39 см².
- Такое же количество у 12 — миллиметровой – 11,31 см².
Эти показатели есть в таблицах СНиПов и сортаментов арматуры. Они очень удобны в плане выбора именно количества и диаметра.
При сборке арматуры в каркас для ленточного фундамента важно не забывать, что ошибки при армировании обязательно приведут к растрескиванию фундаментной конструкции. Поэтому при сборке нельзя забывать о мелочах
К примеру, когда соединяются в углах траншей два смежных решетчатых каркаса, надо обязательно учитывать усиления их соединения.
А это дополнительные хомуты, проволока и крючки, с помощью которых не просто проводится соединение, с их помощью усиливается сама конструкция армокаркаса. А ведь по углам здания фундамент претерпевает самые большие нагрузки и разряжения.
Выбор схемы армирования ленточного фундамента
Требуется чётко определить, какое возможное минимальное содержание арматуры должно присутствовать в ленточном фундаменте. Кроме того, необходимо грамотно определиться и с количеством требуемых продольных стержней, а также с их минимальным диаметром.
Простая схема вязки арматуры (ознакомительная схема)
Схема армирования ленточного фундамента может быть абсолютно разной. Главное правило – подобрать такую схему, которая стала бы наиболее простой в каждом случае и в то же самое время надежной. В некоторых случаях выбирают схему, которая предполагает армирование только верхней либо нижней части фундамента. Однако это – не совсем правильное и грамотное решение.
Ведь, с одной стороны, на ленту будет оказывать нагрузку вес всего дома. При этом требуется обязательно учитывать, что важная устойчивость бетона к сжатию будет во много раз превышать его возможную устойчивость к так называемому растяжению, которое может проявляться внизу ленты. С иной стороны, силы так называемого морозного пучения грунта могут стать причиной напряжения растяжения именно в верхней части фундамента. По этой понятной причине благоразумнее выполнять армирование как верхней, так и нижней части.
В то же самое время, считается, что выполнять армирование средней части вовсе необязательно. Ведь она практически неподвластна растягивающим напряжениям. Однако в случае, когда рассчитанное количество арматуры такое, что не может поместиться именно в 2 ряда (нижний и верхний), вполне можно устроить дополнительные ярусы в середине каркаса.
Еще одна рекомендация: благоразумнее выбирать схему армирования ленточного фундамента, которая будет включать именно простые геометрические фигуры (прямоугольник, квадрат). В таком случае оси каркаса будет проще всего сделать правильными. Также повысится и прочность фундамента.
Рис.1 возможный вариант схемы армирования ленточного фундамента: 1 – арматура продольного типа; 2 — вертикальная арматура вертикального типа (или хомут); 3 – опалубка; 4 — арматура поперечного типа (или хомут).
С большой внимательностью следует отнестись к грамотному выбору схем установки арматуры в местах примыкания стен, а также на углах. Ниже можно рассмотреть схемы армирования, которые помогут грамотно связать арматурный каркас именно в этих местах.
Типичные ошибки армирования ленточного фундамента собственными руками
Касательно углов. Главную проблему обычно представляет укладывание стержней угла крест-накрест. В таком случае зачастую возникают разнообразные трещины.
Касательно гидроизоляционного материала. Зачастую при выполнении работ забывают о применении гидроизоляции. В таком случае вода может со временем вымывать цемент и делать имеющийся бетон менее прочным и устойчивым. Помимо этого, неприятным последствием может стать появление так называемых усадочных трещин. Поэтому рекомендуется тщательным образом прикреплять гидроизоляционный слой к опалубке с целью устранения формирования нежелательных складок, а также впадин в фундаменте.
Касательно заливки бетона. Во многих случаях бетонная смесь не доходит прямо до краев при заполнении ленточного фундамента. Долив при этом выполняется зачастую только спустя пару дней. Причем такая технология армирования ленточного фундамента уже не предполагает конструкцию из монолита. В таком случае конструкция схожа с двумя обыкновенными балками с так называемым однослойным армированием, объединенных между собой с использованием скрепления слоев имеющейся бетонной смеси, а также поперечной арматуры. В целом, заливка бетона должна быть беспрерывной (с максимальным интервалом в два часа).
Касательно вентиляции. Типичные ошибки проявляются также в процессе монтажа, а также эксплуатации продуктов для вентиляции холодного подполья. Выполняют их с использованием труб с диаметром 10 см. Минимальная площадь, необходимая для продуха, должна составлять примерно 0,05 м2 (20 на 25 см). Причем эти продухи не должны закрываться в зимний период. Ведь в таком случае процесс вентиляции будет нарушен, а конструкции начнут гнить.
Помогла ли вам статья?
ДаНе очень
Новости
Мы всегда готовы помочь
Компания Cemmix открыла бесплатную горячую линию, чтобы помогать Вам по любым вопросам, связанными со строительством с использованием добавок для бетона
Звоните и спрашивайте, наши консультанты всегда готовы помочь!
Гиперпластификатор
Гиперпластификаторы – это новый вид пластифицирующих добавок для бетона, обеспечивающих подвижность смеси свыше П5. Помимо пластичности, они повышают водонепроницаемость и морозостойкость бетона в 2 – 3 раза.
Новый сверхпрочный бетон
В России разработана рецептура получения сверхпрочного бетона (до класса В160 или марки М2000). При этом, благодаря различным добавкам и модификаторам, экономия цемента при его производстве, составляет 1,5 – 2 в сравнении с не модифицированным.
Сколько нужно арматуры для ленточного фундамента
Важным вопросом перед началом строительства является его стоимость. Определить её в объёме фундамента без определения требуемого количества арматуры невозможно. Но для первоначальной оценки можно воспользоваться весовым коэффициентом армирования. За десятилетия проектирования и строительства был выведен показатель количества арматуры для зданий малой этажности. Он равен приблизительно 80 кг/м3. То есть если для Вашего ленточного фундамента требуется 20м3 бетона, арматуры в среднем понадобится 20х80=1600кг. Требуемый объём бетона при этом посчитать не сложно – нужно лишь знать периметр здания, протяжённость несущих внутренних стен, задаться высотой ленты 300мм и умножить на её ширину.
В условиях экономии перед покупкой арматуры целесообразно выполнить более точный расчёт. Для этого придётся нарисовать схему армирования, определить общий погонаж продольной и поперечной арматуры, вут, добавить 5-10% на обрезки и затем умножить полученные данные на вес погонного метра для каждого из диаметров.
Таблица веса 1 м.п. арматурного стержня в зависимости от диаметра
Роль арматуры в ленточном фундаменте
Бетонное основание, поддерживающее здание, постоянно испытывает высокие нагрузки. Они обусловлены весом самой надземной конструкции, а также процессами, которые происходят в грунте. Ленточный фундамент имеет большую площадь контакта с нижележащими слоями земли. Со временем грунт уплотняется под подошвой фундамента. Но происходит этот процесс, как правило, неравномерно. В результате нагрузка в разных участках фундамента отличается и это вызывает внутреннее напряжение в конструкции. Ситуация усугубляется переменной влажностью в грунте, а также возможными аварийными протечками водоносных коммуникаций.
Под действием этих неблагоприятных факторов в бетоне со временем появляются трещины, расколы. Это влечет за собой разрушение фундамента и стен дома. Армирование помогает укрепить бетонную ленту и сохранить ее целостность. Металлический каркас арматуры сдерживает локальное давление и перераспределяет нагрузку в бетонной ленте. Поэтому, чтобы повысить надежность конструкции, необходимо обязательно армировать фундамент.
Можно ли заменить металл пластиком
Для армирования фундамента подходит материал разного качества. В строительстве применяют металлические и композитные элементы. Каркас из стеклопластика – это современное изобретение, однако для возведения частных домов он применяется редко. Для производства такой арматуры используют сверхпрочный стеклопластик. Внешне она выглядит в виде прутьев диаметром 4-18 миллиметров и длиной до 12 метров. На поверхности арматуры имеются спиралевидные ребра, повышающие степень сцепления с бетоном.
По своих техническим характеристикам строительный пластик не уступает металлу, а по некоторым позициям даже превосходит. Ленточный фундамент, имеющий арматуру из стеклопластика, более устойчив к разрывам. Однако у этого материала есть ряд недостатков, один из которых – высокая стоимость.
Какую выбирать арматуру
Для армирования ленточного фундамента подходят изделия разного класса. Выбирают арматуру, исходя из расчета и составленной схемы каркаса. При возведении ленточного фундамента подходят следующие виды арматуры:
Рабочая (диаметром от 12 мм).
Конструктивная (диаметром 8 мм).
Вязальная (проволока).
Чтобы армировать ленточный фундамент на однородном грунте, берут в работу прутья толщиной 10-14 мм. Для неоднородного субстрата нужны более крепкие изделия – 16-24 мм. Если стена дома имеет протяженность более трех метров, то для армирования фундамента под ней нужны рабочие стержни диаметром минимум 10 мм и максимум 40 мм.
Инструкция по этапам
Подготовительные работы:
- Расчистить и выровнять предполагаемую площадку строительства.
- Вынести на местность план при помощи маячков с леской.
- Вырыть котлован. Иногда при армировании фундамента своими руками основание делают непосредственно в аккуратно вырытых траншеях, где боковые стенки грунта играют роль опалубки. Сроки очень сжаты, так как под воздействием первого же дождя поверхностные воды частично размоют его. В этом случае армкаркасы изготавливают заблаговременно, до начала рытья траншей. По технологии правильнее будет устроить общий котлован под фундамент, утрамбовать землю и сделать щебеночное основание 20 см на подушке из песка, залив все поверх бетонной подготовкой толщиной 10 см.
- Далее установить опалубку согласно планировке.
- Подготовить все к армировке. Прутки нарезать нужной длины и сделать отгибы. Для облегчения представления о том, как будет выглядеть армокаркас, можно составлять для себя набросок, схему, в которой обозначить зазоры, получившиеся длины и другую вспомогательную информацию.
Устройство каркаса:
1. Нарезка. Необходимая длина определяется по высоте основания минус верхний и нижний зазоры под защитный слой бетона. Для вертикальных прутьев расчет будет складываться так: длина арматуры = высота фундамента – 50 см снизу – 50 см сверху. Для укладываемых по ширине, а также продольных рабочих стержней длина определяется аналогично.
Продольные стержни рекомендуется использовать на всю возможную длину, если составлять из кусков, получится значительный перерасход материала по причине обеспечения перехлестов (как минимум полметра) при каждом стыке. Рабочую арматуру ни в коем случае нельзя соединять «встык», даже если применяется сварка – требования по перепуску такие же.
2. Сбор каркаса. Вспомогательные материалы – это специальная проволока и вязальный крючок для нее, пластиковые фиксаторы и временные подпорки. Длинные прямолинейные участки собираются на земле, затем опускается в опалубку. Проволока должна быть обожженная (иначе она будет ломкая), отрезанная необходимой длины и сложенная вдвое. Чтобы самому зафиксировать ей одно перекрестие стержней, к примеру, диаметром 12 мм, надо отрезать кусок проволоки не менее 200 мм, а для большего диаметра или количества связываемой арматуры – длиннее. То есть 2 прутка по 12 мм (24 мм) нужно обхватить (умножить на два) и перекрутить между собой «хвосты» (как минимум 50 см) получится 100 мм, плюс для повышения прочности она должна быть сложена вдвое = 200 мм, при этом необходимо руководствоваться схемой.

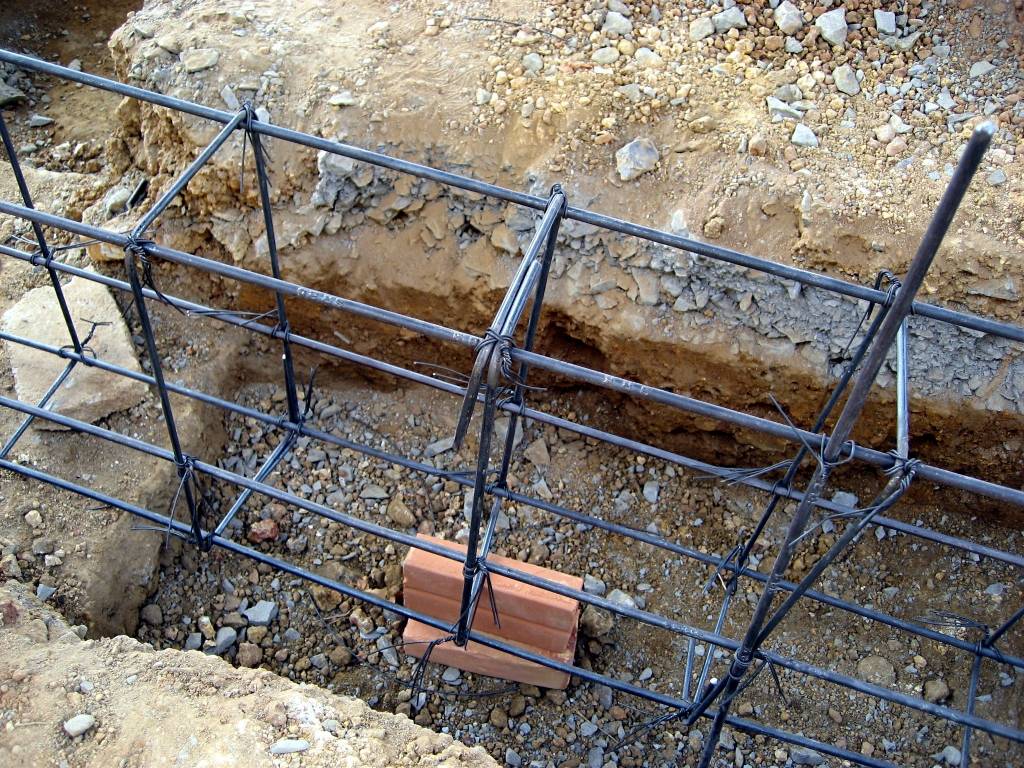

3. Установить каркас в опалубку. Чтобы обеспечить защитный слой бетона снизу фундамента, можно воспользоваться специальными несъемными пластиковыми фиксаторами (подставками). Использовать для этого стальные подставки или арматуру запрещается, так как оставшийся там без защитного слоя метал, подвержен ржавчине и может «заразить» ей весь каркас. Деревянные брусья тоже не рекомендуются, так как они впитывают влагу и могут передать ее металлическому каркасу, который начнет ржаветь.
4. Выполнить правильное армирование углов согласно инструкции. Для этого применяются гнутые с требуемым радиусом стержни, с заданной величиной перепуска. Также устраиваются и Т-образные примыкания основания.
Распространенные ошибки и рекомендации
Устраивать углы при помощи прямых пересечений не советуется, гнуть арматуру очень тяжело. Порой при армировании углов ленточного основания прибегают к хитростям: раскалить металл до более податливого состояния и согнуть, или сделать подпил болгаркой и согнуть в этом месте – ни один, ни другой вариант неприемлем. Потерянная в этих манипуляциях почти вся прочность прутьев при неравномерной просадке сооружения может привести к тому, что фундамент не выдержит, и трещина пойдет по углу на всю высоту строения.
