Электрические ТЭНы с терморегулятором для котлов отопления и батарей

Виды ТЭНов

В продаже можно встретить различные модели трубчатых электронагревателей. Они отличаются строением корпуса и материалом изготовления. Также разделяют устройства согласно мощности и назначению:

  • от 2,5 до 4 киловатт – бытовые;
  • от 4 до 6 киловатт – промышленные.

Существуют как одинарные ТЭНы таки устройства с двумя нагревающимися спиралями. Также изготавливают такие устройства с правой или левой резьбой. Многие модели оснащены дополнительными опциями:

  1. Антизамерзание. Функция ограждает отопительную систему от возможного размораживания при низких температурных показателях. При этом осуществляется автоматическая поддержка допустимой минимальной температуры. В процессе такого рабочего режима затрачивается совершенно незначительный объем электрической энергии.
  2. Турбонагрев. Такая опция позволят максимально увеличивать температуру в помещении. Для работы турбонагрева требуется наличие терморегулятора, который дает возможность изменять режим обогрева.

ТЭНы для радиаторов выпускают различной длины и с отличительными конструктивными характеристиками.

Два способа подключить ТЭН к трем фазам.

«Трехфазка» раньше была чем-то не очень нужным и понятным для простого обывателя, но в наше время она стала необходимостью для частного дома. Нужна она прежде всего для отопления электричеством. Поскольку электрический котел имеет большую мощность (в большинстве случаев больше 6 кВт), то при использовании одной фазы вам понадобится прокладывать проводку кабелем с большим сечением проводников. А это будет дорого стоить, особенно если жилы кабеля сделаны из меди. В трехфазной сети сечения проводников будут заметно меньше, по этой причине большинство современных электрических котлов подключаются к «трехфазке». Теперь давайте поговорим про основные схемы подключения ТЭНов к такой сети.

Звезда.

Такой способ используется в том случае, если нагревательный элемент рассчитан на 220 В. Кроме этого, «звезда» требует, чтобы с щитка был заведен нулевой провод. Для пояснения рассмотрим следующий рисунок:

В данном случае, вместо двух перемычек будет одна. И подключаться она будет к нулю, а три оставшихся свободных конца будут подключены к соответствующим фазам. Если смотреть на гайку блока сверху, то выглядеть это все будет следующим образом:

Треугольник.

Используется такой способ для подключения нагревательных элементов, рассчитанных на 380 В. Если вдруг вы решите ставить «треугольником» ТЭНы, рассчитанные на 220 В, то они просто сгорят. Не упустите этот важный момент. Главным отличием «треугольника» от «звезды» является отсутствие нулевого проводника. Тут есть только 3 фазы и больше ничего. Чтобы лучше понимать о чем идет речь, смотрим ниже:

На картинке все выглядит просто и понятно, а вот если начать соединять контакты на гайке блока, получится следующее:

Выглядит сложновато, но на самом деле не отличается ничем от верхнего рисунка. Цветными линиями и цифрами здесь обозначены фазы, а буквами нагревательные элементы блока.

Сфера применения.

ТЭН с терморегулятором – универсальное устройство и используется в качестве нагревательного элемента для:

  1. Организации временного электротопления. Для этого, через специальный штуцер его вставляют в регистр или в чугунную батарею;
  2. Подогрев воды для душа. Для этого достаточно иметь емкость, в корпусе которой рядом с днищем делается отверстие, в которое вставляется ТЭН;

В общем, ТЭН с терморегулятором – это самый дешевый на стадии монтажа источник тепла и горячей воды. Стоимость устройства начинается с 5$ (2 киловаттная модель аристон), а набор соответствующей фурнитуры (прокладка и гайка) не будет стоить больше 1$.

Как используются для радиаторов отопления

Основной функцией электронагревателей трубчатого типа для радиаторов является нагрев жидкости в автономной или централизованной системе отопления. Используется устройство как второстепенный или главный тепловой источник.

В качестве автономной системы и единственного нагревателя теплоносителя ТЭНы применяются в таких случаях:

  1. Необходимость обогрева помещений, где нет другого вида отопления. Это может быть мастерская, гараж или сельскохозяйственное сооружение. Главным условием установки радиаторного электронагревателя является небольшие размеры постройки. Эффективней при этом заполнять батареи маслом невысокого уровня вязкости, так как оно имеет достаточно низкую температуру замерзания.
  2. При условии периодического прогрева помещения. Чаще всего такими сооружениями являются дачи с отсутствием основной отопительной системы. При этом количество установленных ТЭНов их мощность должна соответствовать объему помещения.

Как дополнительное устройство основному отоплению трубчатый электрический нагреватель может устанавливаться:

  1. В многоэтажных домах. ТЭН в радиаторы монтируется в квартирах, если основное отопление не имеет особой эффективности. Устройство помогает создать и поддержать необходимый микроклимат в помещении. Но его установка требует ограничения доступа воды, которая циркулирует по отопительной системе всего дома. В таком случае применение ТЭНа совершенно не практично, так как получается двойная оплата за обогрев – за работу электронагревателя и в ЖЕК за использование теплоносителя.
  2. В частных домах. Установка ТЭНа производится, если нет возможности регулярно вносить дрова в котел на твердом топливе. В такой ситуации трубчатый нагреватель не дает полностью остыть теплоносителю и в помещении постоянно поддерживается необходимая температура.


ТЭН для радиатора устанавливается и в частных и в многоквартирных домах Использование ТЭНа для газовых котлов не имеет смысла, так как такие агрегаты прекрасно справляются с обогревом за счет автоматизированной системы.

Конструкция ТЭНа

Токопроводящей частью конструкции ТЭНа является металлическая спираль с высоким сопротивлением, обычно это смесь никеля и хрома. Именно такой параметр, как удельное сопротивление, играет ключевую роль в принципиальной работе устройства. Согласно законам физики, чем выше сопротивление металла, тем больше теплоты образуется при протекании через проволоку электрического тока. Спираль помещают в металлическую трубку, которая выполняется из нержавеющего материала – углеродистой стали, меди и др. ТЭНы в батареи отопления выпускаются трех диаметров трубки – 13 мм – самый распространенный, встречаются также 10 и 8 мм. Оставшийся объем трубки заполняют диэлектриком, в качестве которого часто выступает оксид магния.

Заполнение радиатора водой

Сколько же жидкости нужно для такого обогревателя?

Ошибка №10
При заполнении радиатора нельзя, чтобы он в конечном итоге оказался залит водой на 100%.

Наполнение происходит через отверстие уже установленной проходной заглушки. Сначала заливаете радиатор по горлышко.

Затем выставляете его идеально ровно и откручиваете пробку или кран маевского (не саму футорку), сливая лишний объем.

Если батарея уже висит на стене, можете воспользоваться небольшой лейкой с натянутой на носик трубкой или шлангом.

Ошибка №11
Старайтесь не заливать обычную воду из-под крана.

Вода должна быть мягкая. Жесткая очень быстро убьет ваш обогреватель.

Лучше всего дистиллированная или дождевая (она бесплатная). В крайнем случае, вода из фильтра-осмоса.

Воды нужно ровно столько, чтобы она перестала вытекать через отверстие под кран маевского. То есть, уровень жидкости должен заканчиваться как раз на уровне маленького отверстия проходной футорки.

При заливке воды по краешек отверстия, вы автоматически получите нужный уровень столба жидкости, который и обеспечит равномерную, правильную циркуляцию.

В одну секцию чугунной батареи (МС 140-500) помещается около 1,5л воды. В алюминиевую (высота 500мм) – не более 0,35-0,45л. Требуемый объем, считайте по количеству ребер.

Оценка эффективности

ТЭН для радиатора не является отопительным прибором, который можно постоянно использовать для обогрева большой площади. Один киловатт мощности электроприбора преобразовывается в один киловатт тепловой энергии, которая полностью направлена на обогрев комнаты.

При использовании чугунных батарей ТЭН оснащенный терморегулятором при мощности отопления в 100 Втт/ м² может обогреть не более 25 м² помещения. Расход электрической энергии за двадцать четыре часа составит 36 кВт/ч, что примерно соответствует 167 рублям. При этом учитывается показатель среднего потребления мощности – 1,5 кВт. При качественной организации системы отопления монтаж электронагревателя трубчатого типа не имеет смысла.

ТЭН для радиатора эффективней всего использовать в качестве аварийного устройства. При нестабильной работе системы отопления такой прибор позволит сохранить необходимый уровень тепла в помещении даже в сильные морозы. Установка трубчатого нагревателя имеет смысл при правильно подобранной его мощности и соблюдении всех правил безопасности.

Принцип работы

По своей структуре тэн для отопления имеет вид металлической трубки. Внутри этой трубочки прокладывается проволока, сделанная из специального термоустойчивого материала. На окончаниях этой трубочки имеются крепежные зажимы, благодаря которым спираль получает энергию.

В тэнах из чугуна имеется возможность терморегуляции и предохранения.

Для того чтобы спираль и внешнее покрытие трубки не соприкасались, их изолируют друг от друга с помощью специального наполнителя, который также устойчив к высоким температурам.

Безопасность конструкции гарантирует прочный корпус, который защищает тэн от внешнего воздействия. За счет прочного корпуса механизм становится абсолютно безопасным, однако не стоит сразу забывать о правилах эксплуатации. Для долгого срока службы техника безопасности требует беспрекословного соблюдения всех предписаний.

Кроме вышеописанного принципа работы, тэны зачастую интегрируют в систему газовых котлов. Соединение двух различных устройств позволяет сэкономить некоторое количество средств на отопительном оборудовании. Также следует учесть то, что определенные лимиты от дополнительного оборудования не превышаются.

Тэн для интеграции в систему газовых котлов

Особенности монтажа радиаторных ТЭНов

Установить прибор достаточно просто. Чтобы операция прошла без каких-либо затруднений, следует еще в магазине ознакомиться с его комплектацией. В идеальном варианте вместе с ТЭНом в коробке будут уложены все необходимые для безопасного подключения элементы и крепежи. Если каких-то деталей не хватает, нужно их немедленно докупить.


ТЭНы с терморегуляторами более функциональны, чем их стандартные аналоги. При этом их монтаж, по сути, ничем не отличается и производится так же просто и быстро

Еще один важный момент: перед началом монтажа следует убедиться, что система свободна от воды. По этой причине в многоквартирных домах оптимально проводить работы в летнее время, когда центральное отопление отключено.

Собственно монтаж заключается в демонтаже заглушки, расположенной в нижней части радиатора, и последующей установке на ее место нагревательного прибора. Чтобы стык получился герметичным, обязательно устанавливается прокладка из резины. Не лишней будет и предварительная обработка участка стыка герметиком.

ТЭН можно устанавливать только в нижней части радиатора, чтобы циркуляция жидкости могла осуществляться беспрепятственно. Деталь вставляется в батарею строго горизонтально, иначе возможны проблемы с эксплуатацией.

Для подключения ТЭНа разрешено использовать розетку с заземлением. Желательно установить стабилизатор напряжения, чтобы обезопасить прибор от сетевых перепадов.

Включать устройство в сеть можно только после наполнения радиатора жидкостью, иначе прибор выйдет из строя. Конструкция с ТЭНом ремонтопригодна. При необходимости устройство легко вынимается и ремонтируется, а чаще заменяется на новое.

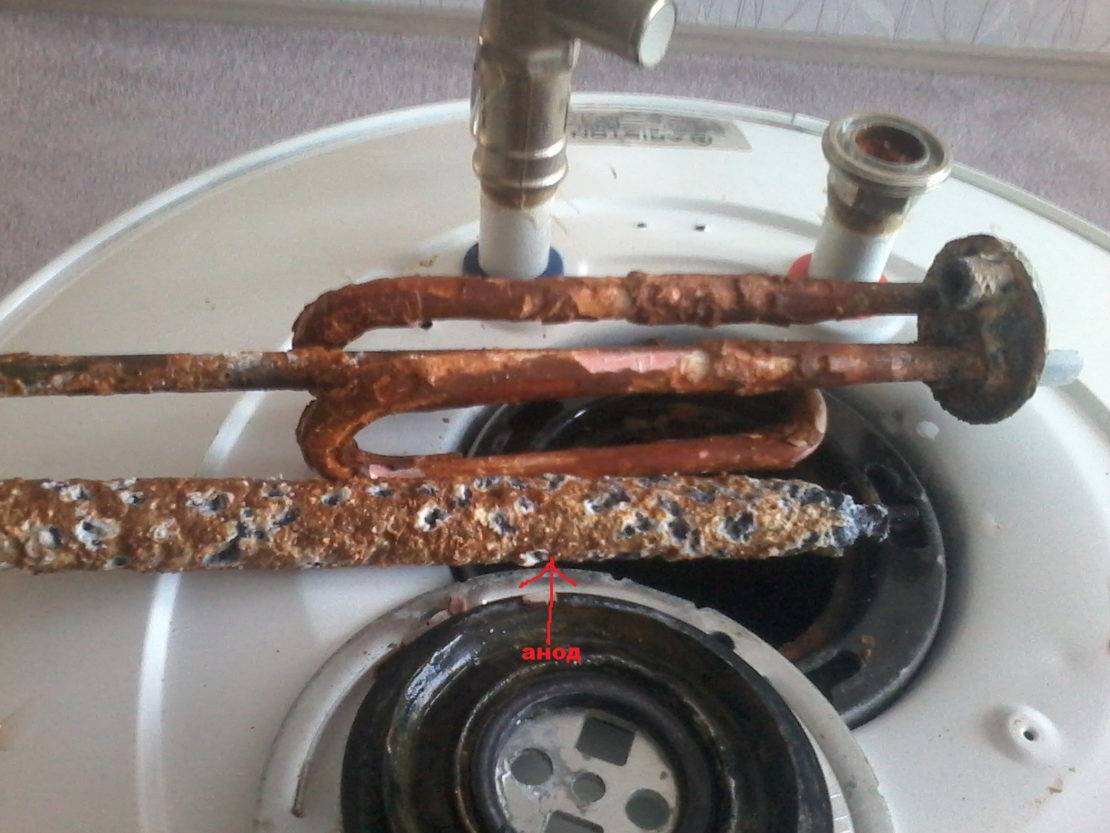

Учитывая жесткость технической воды, специалисты рекомендуют регулярно проводить очистку нагревателя от накипи. Для этого прибор извлекается из батареи, после чего проводится чистка.


Радиатор со встроенным ТЭНом будет служить долго и беспроблемно, если не забывать его регулярно обслуживать, а именно вынимать нагреватель и аккуратно очищать его от накипи

Можно использовать механический способ, когда накипь осторожно снимается наждачной бумагой или жесткой щеткой из металла. Делать это следует очень аккуратно, поскольку ТЭНы очень чувствительны к механическим повреждениям и могут выйти из строя

Помимо этого можно использовать химический метод. В этом случае прибор обрабатывается специальными веществами

Очень важно не повредить при этом прокладку из резины

Что представляют собой электротены

Сейчас популярностью пользуются трубчатые электротены для отопления, которые состоят из одной или сразу нескольких нихромных спиралей, находящихся в металлической оболочке. Между спиралью и оболочкой укладывают перикласт – этот материал обладает прекрасными изоляционными качествами.

Современные устройства имеют нагревательные элементы, которые обладают хорошей прочностью и в то же время могут изменить свои размеры и форму под воздействием высоких температур. При этом ТЕНы не меняют своих технических характеристик. Эти электронагревательные элементы используются при производстве не только отопительного оборудования для бытовых целей, но и различных промышленных приборов. ТЕНы в промышленных устройствах должны иметь высокую мощность. Любой трубчатый элемент, независимо от его типа, имеет долгий срок службы. Сегодня существует несколько видов ТЕНов, которые выпускают производители электронагревательного оборудования. Прежде всего, они отличаются способом изготовления, но также имеют и другие особенности. Производители учитывают потребности и интересы потребителей: одни нагревательные приборы выпускаются в большом количестве, а другие – в малом. Нагревательное оборудование, выпускаемое небольшим тиражом, как правило, используется в отопительных системах, которые имеют определенные особенности. Соответственно, электронагревательные элементы в таких устройствах стоят дороже.

Электрокотел своими руками

Конструкция электрического котла

Можно ли сделать котел, в котором используются электрические тены для отопления дома, самостоятельно? Для начала нужно ознакомиться с конструкцией заводских моделей.

Они состоят из блока с установленным нагревательным элементом, системы управления и безопасности. В отличие от традиционных котлов он отличается небольшими размерами и возможностью установки практически в любом месте системы. Для изготовления понадобятся следующие инструменты и материалы:

  • Блок тэнов. Лучше всего использовать этот вид нагревателей, так как они имеют максимальную мощность;
  • Термостат и температурный датчик;
  • Стальной корпус, разделенный на две зоны. В одной будет располагаться электрический тэн с терморегулятором для отопления, а во второй устанавливается блок управления и защиты.

Так как тен в системе отопления должен постоянно находиться в воде — рекомендуется монтаж датчика уровня жидкости. Циркуляция жидкости происходит через входной и выходной патрубки. Для улучшения этого процесса предусмотрена колодка подключения циркуляционного насоса. Но следует отметить, что делать подобные котлы мощностью выше 9 кВтт для частного дома не рекомендуется. Это связано с максимальной нагрузкой на электросеть и большими накладными расходами.

Предназначение ТЭНов

Для чего вообще нужны ТЭНы с терморегуляторами? На их основе проектируются автономные системы отопления, создаются бойлеры и проточные водонагреватели. Например, ТЭНы монтируются прямо в батареи, в результате чего на свет появляются секции, способные работать самостоятельно, без отопительного котла. Отдельные модели ориентированы на создание систем антизамерзания – они поддерживают невысокую положительную температуру, препятствуя замерзанию и последующему разрыву труб и батарей.

В эту батарею встроен ТЭН с терморегулятором, с его помощью происходит отопление дома.

На основе ТЭНов создаются накопительные и проточные водонагреватели. Приобретение бойлера доступно далеко не для каждого человека, поэтому многие собирают их самостоятельно, используя отдельные комплектующие. Врезав ТЭН с терморегулятором в подходящую емкость, мы получим отличный водонагреватель накопительного типа – потребителю останется оснастить его хорошей теплоизоляцией и подключить к водопроводу.

Также на базе ТЭНов создаются накопительные водонагреватели наливного типа. Фактически, это емкость с водой, наполняемая вручную. ТЭНы встраиваются и в баки летнего душа, обеспечивая нагрев воды до заданной температуры в плохую погоду.

ТЭНы для нагрева воды с терморегулятором необходимы не только для создания водонагревательного оборудования, но и для его ремонта – если нагреватель вышел из строя, покупаем новый и меняем. Но перед этим нужно разобраться в вопросах выбора.

Предназначение ТЭНов

Для чего вообще нужны ТЭНы с терморегуляторами? На их основе проектируются автономные системы отопления, создаются бойлеры и проточные водонагреватели. Например, ТЭНы монтируются прямо в батареи, в результате чего на свет появляются секции, способные работать самостоятельно, без отопительного котла. Отдельные модели ориентированы на создание систем антизамерзания – они поддерживают невысокую положительную температуру, препятствуя замерзанию и последующему разрыву труб и батарей.

На основе ТЭНов создаются накопительные и проточные водонагреватели. Приобретение бойлера доступно далеко не для каждого человека, поэтому многие собирают их самостоятельно, используя отдельные комплектующие. Врезав ТЭН с терморегулятором в подходящую емкость, мы получим отличный водонагреватель накопительного типа – потребителю останется оснастить его хорошей теплоизоляцией и подключить к водопроводу.

ТЭНы для нагрева воды с терморегулятором необходимы не только для создания водонагревательного оборудования, но и для его ремонта – если нагреватель вышел из строя, покупаем новый и меняем. Но перед этим нужно разобраться в вопросах выбора.

Тэновые электрические котлы отопления

Тэновые системы являются традиционными и наиболее часто используемыми в отоплении частных домов. Электрический котел, цена которого невысока и доступна многим, отличается простотой конструкции. Наличие моделей с небольшой мощностью позволит установить тэновый котел на даче с маленькой жилой площадью без необходимости получения специальных разрешений.

Тэн представляет собой трубку, выполненную из металла или керамики, внутри которой заключен нагревательный элемент. Последний представляет собой нихромовую нить, выполненную в форме спирали. Между нагревателем и стенками корпуса тэна находится диэлектрик с хорошими теплопроводными свойствами. Подобная конструкция обеспечивает высокую безопасность эксплуатации и минимальную вероятность пробоя корпуса тэна.

Несмотря на свою доступность и неприхотливость в использовании, перед приобретением тэнового электрического котла отопления необходимо учитывать его недостатки:

  • появление накипи на поверхности нагревательных элементов, снижающее их производительность;
  • в случае возникновения воздушной подушки внутри емкости нагрева, тэны быстро перегорают и требую замены;
  • повышенные требования к составу теплоносителя.

В ионных электрических котлах отопления нагрев теплоносителя происходит не за счет работы нагревательного элемента, а непосредственного воздействия на него. Процесс осуществляется путем воздействия на растворенные в воде ионы солей переменного электрического тока, вызывающего их колебания. В результате, высвобождается тепловая энергия, подогревая сам теплоноситель.

Преимуществом этих систем служат компактные габариты корпуса электрического котла отопления и возможность его установки в тех местах, где необходимо максимальное количество тепла. При этом процесс нагрева теплоносителя и регулировка его температуры осуществляется практически моментально. За счет отсутствия нагревателя как такового, ионным электрическим котлам не страшна накипь

Обратите внимание, что со временем электроды изнашиваются и требуют замены

Дополнительные функции электронагревателей

Выше были рассмотрены простейшие конструкции приборов, которые не имеют каких-либо встроенных регулировочных механизмов.


Блок терморегуляции может иметь механическую или электронную автоматику. Последняя более точна, но требовательна к параметрам домашней электросети

Но электронагреватели могут оборудоваться простейшей автоматикой, обеспечивающей устройству дополнительные функции.

К таковым относятся:

  1. Терморегуляция. ТЕНы со встроенным терморегулятором для отопления имеют датчик температуры, который срабатывает при нагреве рабочей среды до определенного уровня. Регулировка электронагревателя происходит с наружной стороны фланца.
  2. Антизамерзание. Эта функция обеспечивается упрощенным терморегулятором, который срабатывает только при понижении температуры до 0-2°C. Она препятствует замерзанию воды в трубах отопления, потребляя минимум электроэнергии.
  3. Турбонагрев, который обеспечивает форсированный нагрев рабочей среды при первоначальном пуске оборудования. Необходимо помнить, что электропроводка помещения должна выдержать кратковременное повышение мощности.

Приборов, поддерживающих дополнительные функции, не так много, потому что зачастую регулирование работы отопительных приборов в целом производится с помощью отдельного блока автоматики.

Как правильно устанавливать и использовать тэн


величину нужно вычислить

Наружная оболочка конструкции должна быть расположена в воде, чтобы тепло от спирали компенсировалось низкой температурой воды, и тэн не перегревался. С этой целью его нужно устанавливать в самой низкой точке радиаторы, чтобы он не входил в зону наличия воздушных пробок.

Вода должна быть дистиллированной, поскольку в ней содержится минимум примесей. Подобные добавки могут формировать на защитной оболочки слой накипи, что, в свою очередь, может вызвать коррозию.

При установке тэна в отопительную систему уточните в инструкции, как нужно в данном случае герметизировать торцевые стыки. Если речь идет о дополнительной герметизации, это нужно обязательно сделать, иначе при попадании воды на нагревательную спираль может появиться опасность для жильцов помещения.

Общая характеристика и принцип работы

Радиаторный ТЭН – это приспособление, которое может использоваться как дополнительное или основное устройство для обогрева. Приспособление состоит из металлического корпуса цилиндрической формы. В середину его вмонтирована медная спираль или проволока из стали. Внутренние детали имеют изоляционное покрытие.

ТЭН, предназначенный для радиаторов, оснащен терморегулятором. Благодаря этому применять устройство можно как для нагрева, так и для регулировки температурного режима.

Принцип работы таких электроприборов достаточно простой:

  • трубчатый электронагреватель устанавливается в батарею;
  • осуществляется подключение ТЭНа к электрической сети;
  • происходит нагрев спиралей, за счет чего тепло поступает к теплоносителю.


Как выглядит ТЭН для радиатора Установка необходимой температуры допускается при наличии в устройстве регулятора. При достижении уровня заданного режима происходит размыкание электроцепи и ТЭН выключается. Когда температура становится ниже установленной верхней границы, осуществляется автоматический нагрев. Подключить ТЭН можно практически любой батареи.

Принцип работы

Внешне они могут очень сильно отличаться, но в основном их принцип функционирования меняется не сильно. Главная деталь – это теплопроводящий стержень. Он расширяется при нагревании, приводит в движение систему контактов, которые  в свою очередь отключают от сети ТЭН. При остывании стержня его длина постепенно уменьшается. Тогда термостат передаёт сигнал нагревательному элементу, что вскоре приведёт ТЭН снова в действие. Температуру, которую должен поддерживать регулятор, устанавливает сам пользователь в соответствии со своими потребностями.

  • Установка нужного уровня температуры  при помощи рычага, кнопки или переключателя
  • Измерение температуры и включение ТЭНа при надобности
  • При достижении нужного значения деления выключается ТЭН
  • после охлаждения снова начинает срабатывать терморегулятор, и нагревание начинается заново

На сегодняшний день существуют такие устройства, которые имеют дополнительную функцию – отключение подачи электричества к ТЭНу при поломке. Благодаря этому безопасность использования становится выше и предотвращается вероятность поражения электрическим током.

Особенности использования

Преимущества:

  • ступенчатое или блочное соединение ТЭНов экономит электроэнергию до 30%;
  • мощность достаточна для нагрева не только СО, но и ГВС, поэтому ТЭНы подходят и для установки в двухконтурных котлах;
  • не образуют вредных соединений или продуктов горения;
  • компактные, поэтому и сами электрические котлы обладают маленьким весом и скромными габаритами;
  • способны менять форму под действием высоких температур не теряя технических характеристик, поэтому придавать им определенные очертания можно своими руками, стандартная же температура нагрева ТЭНа в котле – 80 °C.

Одноконцевой ТЭН

Подробная информация о характеристиках ТЭНов для отопления на видео ниже.

Расчет мощности приборов

Для того чтобы не переплачивать за электроэнергию и предотвратить аварийные ситуации необходимо перед установкой ТЭНов в систему отопления рассчитать необходимую мощность. И сделать это «на глазок» не получится. Расчеты производят исходя из того, что для обогрева 10 кв.м. помещения требуется 1 КВт тепловой энергии. Формула расчета мощности нагревательного прибора следующая:

Рм=0.0011*м(Т2-Т1)/t,

где Pм – расчетная мощность, м- масса теплоносителя, Т1-начальная температура теплоносителя до нагрева, Т2- температура теплоносителя после нагрева и t-время, необходимое для нагрева системы до оптимальной температуры Т2.

Рассмотрим расчет мощности на примере алюминиевого радиатора в 6 секций. Объем теплоносителя такого радиатора около 3 литров (точно указано в паспорте модели). Допустим нам нужно нагреть радиатор, подсоединив тэн в батарею отопления, за 10 минут с 20 градусов до 80. Подставляем значения в формулу:

Рм=0.0066*3(80-20)/10 = 1,118 , то есть мощность ТЭНа должна быть около 1-1,2 КВт.

Установка ТЭНа производится в нижнюю секцию батарей отопления

Однако это действительно лишь в том случае, если в качестве теплоносителя используется вода. Если же необходимо произвести расчеты для масла или антифриза, то применяют поправочный коэффициент, который составляет около 1,5. Проще говоря, мощность ТЭНов для нагрева масляных обогревателей должна быть увеличена примерно в полтора раза. В противном случае увеличится расчетное время достижения оптимальной температуры.

Конструкционные особенности

ТЭН представляет собой трубку из металла, которая внутри имеет проволочную спираль. Спираль изготовлена из материала, который характеризуется высоким электрическим сопротивлением. Когда от сети начинает поступать электроэнергия, спираль, нагреваясь, отдает тепло трубке ТЭНа. Трубка же нагревает воду в батарее.

Устанавливаются ТЭНы очень просто: в батарее имеется специальное гнездо. Может использоваться в любых типах батарей: чугунных, металлических, алюминиевых. Более подробно о разных моделях радиаторов отопления можно прочитать здесь. Часто ТЭНы для котлов отопления применяются в качестве главного нагревательного элемента. В комплекте к устройствам идет специальный кожух и термостат. Электротэны для систем водяного отопления при производстве подвергаются гальванизации. Поэтому изделие характеризуется надежностью и высокой прочностью.

Критерии выбора

При подборе ТЭНа для радиатора следует учитывать его технические характеристики, а также параметры батареи. Основными факторами, влияющими на выбор устройства, являются:

  1. Мощность. В помещениях с хорошими теплоизоляционными свойствами можно устанавливать нагреватели от 2 до 3 киловатт. В старых зданиях лучше всего использовать ТЭНы с более высокой мощностью.
  2. Длина электронагревательной трубки. Рекомендуется приобретать ТЭНы на десять сантиметров короче батареи. Правильный подбор длины нагревательного устройства позволяет равномерно прогреть все секции радиатора.
  3. Тип батареи. Чтобы ТЭН оптимально подходил к радиатору следует внимательно изучить его технический паспорт. В нем указывается, к каким видам батарей следует применять изделие.
  4. Автоматическое управление. Такая опция есть не у всех моделей. Для удобства использования лучше всего приобретать ТЭНы с автоматикой, которые оснащены термостатом.

ТЭН должен быть на десять сантиметров короче радиатора

Также учитывается диаметр электронагревателя в соответствии с сечением заглушки на радиаторе. Немаловажным является правильное определения размещение резьбы.

Приобретать необходимо только качественные ТЭНы у проверенных производителей. Перед покупкой электроприбора следует проверить его целостность и исправность.

Как выбрать нагревательные элементы отопления

ТЭН для отопления с пластинами

Как правильно выбрать тен для системы отопления? В настоящее время есть множество производителей, которые предлагают подобную продукцию. Однако не всегда и качество, и технические параметры соответствуют требуемым

Поэтому перед приобретением нужно обратить внимание на такие эксплуатационные характеристики нагревателя:

  • Номинальная и максимальная мощность. Если необходим тэн в котел отопления — его мощности должно хватить для работы системы. Простейший способ расчета — на 10 м.кв. дома нужно 1 кВт тепловой энергии;
  • Тип электросети. Для моделей с мощностью до 3 кВт можно использовать домашнюю сеть 220 в. Если же планируется монтаж тена для системы отопления большей мощности — следует провести трехфазную сеть 380 В. Это может быть связано с трудностями в оформлении документации;
  • Наличие термостата. Для системы радиаторного электрического отопления это является основным фактором выбора. Если приобретать тен без возможности регулировки мощности — он будет постоянно работать на максимальном режиме. Таким образом резко повысятся затраты на электричество;
  • Стоимость. Средняя цена 2-х кВт модели начинается от 900 рублей. Стоимость более мощных может составлять до 6000 рублей. Зачастую они изготавливаются под заказ.

Внешний вид нагревательного элемента также может повлиять на его работоспособность и КПД. Лучшим вариантом будет приобретение оребренного тэна в котел отопления. Он отличается от обычных тем, что на защитной оболочке располагаются дополнительные теплообменные пластины.

Благодаря им площадь нагрева увеличивается. Такая конструкция характерна для тэнов в радиаторы отопления большего диаметра. Отзывы о них говорят о повышенной теплоотдаче даже при минимальном режиме работы. Но не всегда их габаритные размеры дают возможность установки в батарею. Поэтому чаще всего приобретают простые нагреватели трубчатого типа. Для повышения КПД можно купить блок тэнов с терморегулятором. Он отличается от традиционных наличием нескольких нагревательных элементов на одной основе.

Оценка эффективности

ТЭН для радиатора не является отопительным прибором, который можно постоянно использовать для обогрева большой площади. Один киловатт мощности электроприбора преобразовывается в один киловатт тепловой энергии, которая полностью направлена на обогрев комнаты.

При использовании чугунных батарей ТЭН оснащенный терморегулятором при мощности отопления в 100 Втт/ м² может обогреть не более 25 м² помещения. Расход электрической энергии за двадцать четыре часа составит 36 кВт/ч, что примерно соответствует 167 рублям. При этом учитывается показатель среднего потребления мощности – 1,5 кВт. При качественной организации системы отопления монтаж электронагревателя трубчатого типа не имеет смысла.

ТЭН для радиатора эффективней всего использовать в качестве аварийного устройства. При нестабильной работе системы отопления такой прибор позволит сохранить необходимый уровень тепла в помещении даже в сильные морозы. Установка трубчатого нагревателя имеет смысл при правильно подобранной его мощности и соблюдении всех правил безопасности.

Правила эксплуатации и обслуживания отопительных ТЭНов

Для длительной и бесперебойной работы электронагревателя, установленного в отопительном приборе, нужно соблюдать следующие правила:

  1. Включать ТЭН только в жидкой среде. Если воды или масла в батарее нет, то прибор перегорит. Если жидкость попадет на ранее разогретую трубку, произойдет тепловой взрыв. В результате может быть поврежден не только нагреватель, но и вся батарея.
  2. Накипь, образующуюся на поверхности трубки, нужно периодически удалять. Делают это раз в 3 месяца. При толщине накипи свыше 2 мм теплоотдача уменьшится, а сам агрегат может быстро выйти из строя.
  3. Для защиты от перепадов напряжения электронагреватель подключают через ИБП или стабилизатор. Нагревательное оборудование обязательно заземляют.

В качестве теплоносителя лучше использовать дистиллированную воду. Поскольку соблюсти это правило в доме с централизованным отоплением невозможно, нужно как можно чаще очищать трубки от образующейся накипи.
