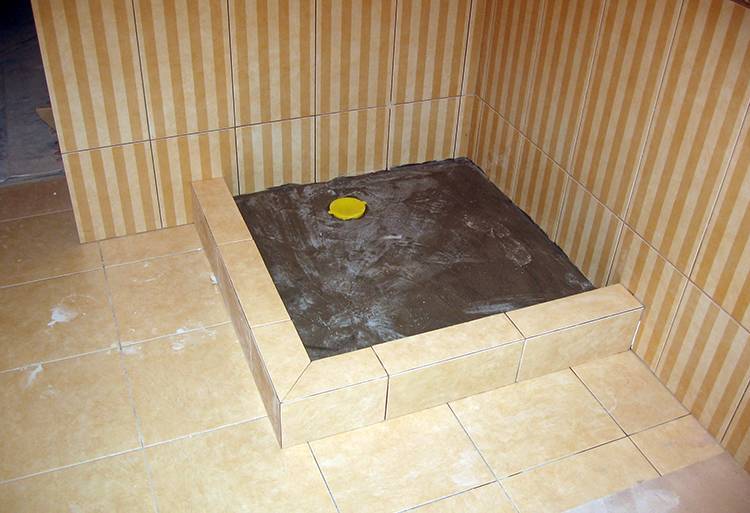

Поддон под душ сделанный своими руками

Монтаж сливного трапа

Какой бы не была конструкция слива и поддона, лучшим вариантом будет “жесткая” установка трапа до заливания поддона|стяжки. Жесткая установка — это когда трап, лоток или
канал надежно зафиксированны раствором. Лотки и каналы обычно имеют в своей комплектации специальный крепеж, но он фиксирует конструкцию недостаточно жестко и можно
легко нарушить проектное положение во время заливки стяжки.

Поэтому лучше всего сначала установить слив на комплектный (если он имеется) или самодельный крепеж, а затем забить все пространство под трапом цементным раствором или
плиточным клеем. Это позволит не только надежно закрепить конструкцию, также мы будем иметь четкое представление о самой нижней точке поддона.

На крайний случай, жесткий крепеж можно сделать перед формированием чистового слоя стяжки, если заливание выполняется в два слоя.

На этом фото душевой лоток, помимо комплектного крепежа в виде ножек, дополнительно закреплен цементным раствором. Делалось это во время заливки первого
чернового слоя стяжки.

Сразу хочу сказать, что конструкции трапов без фланца даже не рассматриваются. Если нужна качественная гидроизоляция душа, а в большинстве случаев она необходима, то
наличие фланца в конструкции трапа обязательно!

Фланец — это каемка в несколько сантиметров вокруг трапа, специально предназначенная для надежного сопряжения с гидроизоляцией.

Для выставления трапа на нужный уровень используется четыре шпильки, закрученные в подходящие дюбеля. Шпильки подпирают конструкцию за фланец, а высота каждой
шпильки регулируется путем закручивания-откручивания за две контргайки.

Конструкция слива на фото выше сделана так, что уровень фланца будет неизбежно ниже чистовой стяжки. Поэтому в будущем необходимо формировать стяжку только до фланца,
оставляя углубление вокруг трапа. Пример на фото ниже.

Углубление вокруг трапа заделывается плиточным клеем после нанесения обмазочной гидроизоляции (разумеется, после просыхания последней).

Сам слив подключается к канализации трубой 40 или 50 мм. Я предпочитаю использовать 50-ю трубу, хотя думаю, что это не принципиально и 40-я также прекрасно
справится со своей функцией. Если вывод трапа 40 мм., что часто встречается, то при монтаже 50-й трубы используется переходник сразу за трапом.

Как и при прокладке любой канализации, лучше всего избегать углов 90 градусов, а использовать два по 45. Не советую применять гофрированные канализационные патрубки
— как показала практика, они довольно ненадежные.

Полезно знать: если стояк канализации плохо вентилируется, то существует большая вероятность, что водяной затвор слива будет часто срывать. И вообще, из поддона часто
будут слышны “хрюкающие” звуки. Поэтому для подобных случаев лучше подобрать трап с качественным комбинированным затвором. Например, “сухой” механизм затвора не должен
содержать пружин — это априори ненадежное техническое решение.

Также, при отсутствии вентиляции стояка (это встречается в старых домах) проблему поможет решить аэратор (клапан, впускающий воздух в канализацию, но сдерживающий
запахи). Однако целиком и полностью полагаться на клапан не стоит, ибо он будет обслуживать своей работой весь стояк (все квартиры). Если только договориться с
большинством соседей, чтобы поставили себе такие же…

Что необходимо знать о поддонах для душа?

Прежде чем сделать поддон для душа своими руками, необходимо точно знать, с чем вам придется иметь дело. Как правило, лучше всего делать поддон, используя керамическую плитку. Плитка — нередкий материал, купить ее можно в любом строительном магазине. На сегодняшний день ассортимент керамической плитки достаточно широкий и каждый сможет выбрать себе именно то, что нужно. К тому же плитка материал универсальный и вы сможете использовать ей также и для отделки стен в душевой. Если проявить фантазию и хороший навык строителя, обычный поддон можно превратить даже в полноценную ванную путем поднятия стенок.

Ремонт ванной комнаты, и квартиры в целом, имеет свои преимущества. Например, вы не ограничены какими-либо требованиями, вы сами их выставляете и строите поддон так, как считаете нужным. В том случае, если поддон устанавливают в банях (или других любых строениях из дерева), то по всем правилам стены необходимо изолировать полиэтиленовой пленкой и рубероидом.

Проще говоря, поддон представляет собой нишу, основа которого — бетонный пол, поверх которого укладывается керамическая плитка. По всему периметру самой ниши выстраивают стенки необходимой высоты и также обкладывают плиткой. Канал слива проходит под основанием поддона. Пол, как правило, заливают под углом в сторону сливного отверстия. Само расположение сливного отверстия не имеет никакого значения

Важно только чтоб оно не мешало вам нормально принимать душ. К слову, система слива — это то, с чего, в принципе, следует начать строительство поддона

Функциональные характеристики поддона для душа

Главное предназначение поддона для душа заключается в сборе и сливе используемой воды. Но помимо указанных функций это сантехническое оборудование может выполнять и другие не менее важные задачи:

Душевой поддон служит основой и опорой кабинки для душа. Он играет роль фундамента, служит для стыковки дверей кабинки и стен ванной комнаты.

Поддон для душа играет роль фундамента

  • Конструкция поддона очень герметична, поэтому во время купания риск травматизма сведен до минимума.
  • Поддон для душа способствует уменьшению механической нагрузки на систему слива воды.
  • Поддон обладает теплоизоляционными свойствами, поэтому он всегда теплее, чем бетонный пол под ним.
  • Огромный выбор позволяет каждому человеку приобрести изделие с учетом своего вкуса, а также габаритов ванной комнаты. В магазинах представлены изделия всевозможных форм и размеров: мелкие и глубокие поддоны для душа 80х80, 70х70, 100х100, 120х90 и другие. При желании можно приобрести совершенно уникальные изделия, которые смогут стать настоящим украшением вашей квартиры.

Поддон выбирается с учетом габаритов ванной комнаты

Трапы для душевых

Трапы обеспечивают сбор и отвод сточных вод, препятствуют проникновению запахов из канализации в помещение. От сифона отличаются возможностью разборки и прочистки без демонтажа устройства. Некоторые конструкции оборудованы обратным клапаном, предохраняющим от возврата отработанных стоков при засорении коллекторной трубы.

Конструкция сантехнического устройства более сложная, чем у сифона. Состоит из нескольких частей:

  • корпуса;
  • горловины;
  • гидрозатвора;
  • изоляционного воротника;
  • прижимного фланца;
  • решетки, защищающей от крупного мусора.

Вода протекает сквозь трап со скоростью 40-90 л/мин, очищаясь от больших частиц или волос. Съемный стакан можно без труда вытащить и удалить загрязнения.

Виды трапов

Гидрозатвор изготавливают в двух вариантах — «сухой» без воды или «мокрый» с жидкостью. Некоторые трапы снабжены сразу двумя барьерами. Для подключения к канализационной сети устройство укомплектовано отводной трубой.

Чтобы оборудовать душевой поддон своими руками, трап подбирают по характеристикам:

  • Высота устройства. При подключении к трубе этот параметр используют для расчета необходимого уклона стока к канализации.
  • Количество выводов. Если душ последний в ряду сантехнических приборов, его подключают к линии одной отводной трубой. При промежуточном расположении — двумя.
  • Наличие обратного клапана. Желательно, чтобы трап имел защиту от затопления канализационными водами в аварийных ситуациях. Особенно, если поддон расположен ниже уровня пола, или душевая находится в подвале.
  • Декоративность. Видимая часть трапа — решетка. Ее функции — защищать устройство от засора. Тем не менее она может украсить душевой поддон. Вариантов множество. Производители выпускают даже абсолютно незаметные конструкции, которые создают эффект воды, исчезнувшей «в никуда».

Для оборудования душевых используют стандартные трапы, собирающие воду в одной точке, или вытянутые вдоль поддона лотки. Такие устройства отличаются высокой пропускной способностью.

Выбираем правильно

Разумеется, есть и простой способ обустройства вашей ванной комнаты. Всегда можно приобрести готовый поддон и просто вмуровать его в пол. Ведь есть из чего выбирать. Но, не забывайте и об особенностях заводских поддонов. Акриловый поддон легко поцарапать, а эмалированный — скользит. Покупать готовый поддон из мрамора или же керамики — непродуманный шаг. Изначально, вы ведь хотите сэкономить? Стальные поддоны тоже не самый лучший вариант. Изделие их тонкой стали шумит и быстро теряет свой внешний вид.

Поэтому душевой поддон из плитки своими руками — отличный бюджетный вариант. Поддон, который вы изготавливаете самостоятельно, имеет свои особые преимущества, а именно — он будет выполнен именно так, как хотите вы. Поэтому ответственно подходите к выбору материала, планировке дизайна и, непосредственно, к строительству. От этого будет зависеть, как долго Вам прослужит эта конструкция. Еще одним значительным плюсом является и то, что керамическая плитка легко моется любыми средствами для очистки.

Основные типы работ

Рассмотрим, как проводится установка поддона для душа своими руками в зависимости от материала изготовления.

Акриловые конструкции

Самый распространенный вариант, который мы рассмотрим в первую очередь.

Вам предстоит провести следующие мероприятия:

В первую очередь изучается инструкция по сборке, поверьте, если вы никогда не занимались подобными работами, то без тщательного изучения каждого пункта у вас вряд ли что-то получится. Поэтому отнеситесь к этой рекомендации серьезно и детально разберитесь в каждом нюансе рабочего процесса.

Скорее всего вы встретите подобный чертеж, с котором будут указаны все основные размеры конструкции и необходимый отступ от поверхности пола

В первую очередь надо собрать каркас, который обеспечивает жесткость конструкции и несет основную несущую нагрузку, в идеале он должен представлять собой цельный элемент, который крепится к корпусу через соединения ножек. Лучше всего себя зарекомендовали варианты из нержавеющей стали, но и обычные качественно окрашенные системы служат достаточно долго.

При сборке важно качественно фиксировать каждое соединение

  • Далее необходимо прикрепить сифон и подключить его к канализационной системе, после чего рекомендуется вылить ведро воды для проверки герметичности. Если есть протечки, их следует устранить.
  • После этого с помощью уровня выставляется положение конструкции, делается это просто: все ножки системы регулируемые, достаточно их подкрутить в нужном направлении. Когда эта работа завершена, на стене размечаются точки крепления поддона к стене, обычно их четыре – по две с каждой из сторон, далее конструкция сдвигается, и в стене сверлятся отверстия под крепеж.
  • После крепления рекомендуется обработать примыкания к стене санитарным герметиком для предотвращения проникновения влаги под поддон.

Керамические варианты

Изделия из керамики ставятся прямо на поверхность

Если вам предстоит установка душевого уголка с поддоном своими руками, то лучше всего, чтобы в комплекте был именно керамический вариант, так как он обеспечивает хорошую надежность и ставится прямо на поверхность пола.

Работы выполняются следующим образом:

В первую очередь следует подвести в нужное место сливную канализационную трубу. Кроме того, потребуется устройство ниши в полу для расположения там сифона

В деревянной поверхности вырезается определенная часть, а в бетоне делается ниша с помощью перфоратора (а лучше еще при заливке площадки предусмотреть этот вопрос и вставить брусок, который после схватывания удаляется).

Важно, чтобы основание было ровным, при необходимости его можно подкорректировать самонивелиром, если на пол будет укладываться плитка, то лучше, чтобы она лежала и под поддоном, это делает обстановку аккуратнее.

При установке в первую очередь присоединяется сифон, после чего система ставится на место, и в нее выливается вода. После этого конструкция приподнимается и проверяются все соединения на предмет течей

Если все в порядке, можно приступать к креплению.

Для фиксации поддона замешивается плиточный клей и наносится на основание, после этого ставится конструкция и аккуратно прижимается, при этом с помощью уровня проверяется правильность положения.

При таком способе установки обеспечивается высочайшая аккуратность, работы можно продолжать через сутки

Чугунные и стальные поддоны

Самый надежный вариант установки таких вариантов – использование кирпичной кладки, работы производятся следующим образом:

Вначале в нужное место подводится канализационная труба, важно, чтобы она располагалась максимально близко к сливу на поддоне.

Далее делается кирпичная кладка, ее наружный край должен соответствовать размеру конструкции, а высота должны быть такой, чтобы дно не касалось поверхности, и там оставалось достаточно места для размещения плоского сифона. При работе используется обычный кладочный раствор и применяются любые кирпичи, которые есть под рукой.

Не забывайте контролировать плоскость с помощью строительного уровня

  • Для того чтобы конструкция набрала прочность, необходимо 2-3 дня, после этого можно приступать к дальнейшим работам. Для начала проверяется слив так, как описано выше, и,если все нормально, можно крепить поддон, для этого кирпичная кладка по периметру намазывается раствором и конструкция аккуратно прижимается и выравнивается.
  • Впоследствии видимые части кирпича можно облицевать той же плиткой, что и стены или пол, а можно отделать любым другим способом.

После установки не забудьте обработать примыкания герметиком

Важные моменты перед установкой поддона

Установка любого поддона для душа, даже сделанного своими руками, происходит в определенной последовательности:

  • гидроизоляция поддона;
  • установка стока;
  • бортики;
  • стяжка;
  • отделка.

Объем работ при ремонте в квартире во многом зависит от ее первоначального состояния. Для того, чтобы сделать хороший поддон, ровный пол не обязателен.

Конечно, кривой поддон никому не нужен, но специально перед его установкой пол выравнивать не надо.

Все выравнивания поверхности происходят уже в процессе установки. А подробнее о том, как установить душевой поддон может проконсультировать профессиональный мастер, если возникают какие-то сомнения.

Из каких слоев состоит поддон

  • бетонного основания со слоем пенополистирола;
  • канализационного стока, вмонтированного в пенополистирол;
  • слива, который присоединяется к стоку;
  • бетонной стяжки из 2 слоев, между которыми укладывается слой гидроизоляции;
  • финишной отделки плиткой.


Схема самодельного душевого поддона Как уже было отмечено выше, душевой трап можно сделать 2 способами: на готовом полу или перед заливкой бетоном основного слоя пола. Во втором случае все трубы проходят ниже основного уровня пола.

А вот в первом скрыть трубы не всегда возможно, ведь необходимо выдерживать определенный угол наклона монтируемой канализационной системы. В этом случае необходимо произвести необходимые расчеты и прорисовки. Трубы могут проходить как поверху душевого трапа, так и находиться в скрытой прокладке. При необходимости за консультацией можно обратиться к специалистам.

Установка душевых поддонов из керамики, чугуна, стали

Как установить душевой поддон?

Керамические поддоны не имеют регулируемых ножек, поэтому пол в месте монтажа должен быть ровным и строго горизонтальным

Из-за отсутствия монтажного просвета под изделием доступ к трубам без его демонтажа будет невозможен, поэтому очень важно все соединения между элементами трубопроводов собрать как можно качественнее и хорошо герметизировать

Установка поддона

Металлические поддоны обычно устанавливают на кирпичном подиуме. Его высота зависит от того, какое пространство требуется для размещения канализационных труб. Приступать к монтажу поддона можно только после того, как полностью высохнет раствор в кирпичной кладке, на что обычно уходит пара — тройка дней.

Изделие устанавливается на слой цементно-песчаного раствора и при помощи строительного уровня приводится в строго горизонтальное положение. После подключения поддона к канализации шов между ним и стеной заполняют герметиком, а кирпичный подиум обкладывают плиткой или пластиковыми панелями.

Стальные поддоны бюджетного класса из-за малой толщины стенки могут сильно прогибаться, поэтому их, как и акриловые, рекомендуется прикручивать к стене. Под днище можно подложить кирпичи или отрезок стальной трубы.

Создание бортиков

Когда слой гидроизоляции полностью высох, формируются бортики поддона из кирпича. Работы производятся в такой последовательности:

  • в отдельной емкости разводится цементно-песчаный раствор в необходимой пропорции;
  • укладывается кирпич на подготовленный раствор. При выборе высоты кладки кирпича нужно ориентироваться на высоту душевого трапа. Примерно высота должна быть 7 см.
  • оставляется на просушку. На это уйдет примерно 3 дня.

Вместо кирпича можно сделать стяжку пола под душевую кабину. Для этого делается опалубка из деревянных досок. Для этого используются стальные уголки, саморезы и другие элементы для закрепления опалубки. Затем заливается бетонная смесь и выжидается время до полного ее высыхания. Через несколько дней снимаются доски. Такой способ упрощает облицовку стенки кафелем, так как бортики получаются идеально ровными.

При создании стенки необходимо обеспечить достаточную ее высоту. Ведь главная задача контура – это предотвращение растекания воды по всему помещению.

Бортик и ограждение: быть или не быть?

Следующий момент, который нужно обдумать — будет душ с ограждением из стекла или просто прикрываться шторкой

Почему это важно:1. При использовании ограждения нет острой необходимости в бортах поддона, стеклянная перегородка не даст воде переливаться за пределы душа

По крайней мере большинство
ограждений позволяют не переливаться воде через поддон без бортов.2. Наличие стеклянной перегородки позволит использовать площадь поддона по максимуму, ибо ограждение можно поставить по внешнему краю поддона. При использовании шторки,
она должна находиться за бортами внутри конструкции, чтобы исключить стекание воды по ней на основной пол санузла. К тому же, наличие шторы требует большего внутреннего
пространства, так как в стесненных условиях эта шторка будет норовить выскочить за борт и налить воды на пол.3. Стеклянные двери для душа довольно дорого стоят.4. Также к недостаткам ограждения можно отнести трудности уборки: если само стекло можно хорошо отмыть специальными чистящими средствами, то идеально отмыть все
примыкания и резинки — задача нереальная.5. Для использования шторки необходим борт не менее 4-5 сантиметров в высоту. Если по результатам оценки канализационного слива поддон будет слишком высоким, то
борт сделает всю конструкцию еще выше.

Ширина бортика выбирается произвольно, если он планируется. Можно сделать его хоть 5 см. в чистовом виде (это менее 3 см. без плитки), тут следует ориентироваться на
занимаемую площадь и удобство. Если место позволяет, то лучше сделать борт пошире. Например борт 12,5 см. (чистовой) очень удобен и на него можно уверенно вставать
ногами. Вставать на узкий борт 5-6 см. очень неудобно, поэтому его придется все время перешагивать.

Поэтому при проектировании поддона следует взвесить все “за” и “против” наличия|отсутствия ограждения. Скажу свое мнение: при возможности сделать душ побольше, лучше
остановиться на шторке — это будет более качественным вариантом. При дефиците площади — ограждение более приемлемо.

Монолитный поддон для душа

При создании монолитного подиума могут быть использованы два варианта конструкции: с теплоизоляцией и без. Первый тип удобен для холодных полов (например, первого этажа частного дома), второй – в стандартных многоквартирных домах.

Для поддона с теплоизоляцией схема устройства приведена ниже.

Важно при этом помнить: гидроизоляция устраивается как поверх чернового слоя стяжки, так и по всей площади пола в ванной комнате.

Необходимые материалы:

  • пенополистирол для устройства теплоизолирующего слоя;
  • цементно-песчаная (с любыми наполнителями) смесь для черновой и чистовой стяжки;
  • гидроизоляция обмазочного или рулонного типа;
  • душевой трап и канализационные трубы;
  • облицовочный материал, плиточный клей и смесь для .

Устраивая душевой поддон из плитки своими руками, можно выбрать два способа организации нужного уклона пола: съемные деревянные ограничители или несъемный металлический каркас. Второй вариант более удобен и надежен, поскольку увеличивает прочность стяжки и не требует последующей заделки участков, из которых извлекаются направляющие.

На иллюстрации показан полностью смонтированный металлический профиль для устройства поддона из плитки с бортиком. В качестве гидроизолирующего материала использована рулонная мембрана.

Слив здесь смещен к стене, поэтому уклон днища неравномерный. В целом используют правило: на один метр длины требуется заглубление не менее 1 см.

Цементно-песчаная смесь укладывается так, чтобы на виду (за пределами стяжки) оставалась только верхняя часть трапа под душ.

В остальном правила устройства поддона из плитки своими руками не отличаются от отделки кирпичного подиума: так же после застывания основания выкладывается керамическая плитка с последующей затиркой швов.

Особенности конструкции

Технология производства

Изделия данного типа являются одними из наиболее востребованных на рынке. Кроме того в случае если мы случайно совершим ошибку и наберем в поисковике что-то вроде «пстальной душевой оддон 900×900 мм», мы все равно возьмём достаточно широкую выборку из десятков либо сотен моделей.

Сам по себе поддон из стали есть относительно несложной конструкцией.

Производится он в заводских условиях методом штамповки с последующей обработкой:

В большинстве случаев, в качестве исходного материала берется стальной лист толщиной от 1,5 до 3 мм. Лист разрезается на заготовки, размер которых разрешает изготовить ёмкость соответствующих габаритов.

  • Стальные заготовки подвергают первичной термической обработке, по окончании чего подают под пресс. Наряду с этим в пара приемов формуются борта поддона, проделывается отверстие для стока, и наносится рельеф на днище.
  • По окончании штамповки края бортиков и отверстия зачищаются, а после этого на все поверхности наносится противокоррозионный состав. Значительно чаще это эмаль, но время от времени применяют и пассивирующие средства на базе цинка.
  • Кроме этого во многих случаях к поддону приваривают крепления для установки ножек и верхние направляющие, применяемые для фиксации ограждения душевой кабинки.

В следствии получается достаточно прочное, надежное и устойчивое изделие, которое относительно легко монтируется и хорошо переносит самую интенсивную эксплуатацию.

Формы и разновидности

Как мы отмечали, большинство поддонов имеет форму квадрата либо прямоугольника. Такие изделия стоят относительно недорого, легко изготавливаются и монтируются. Но они не через чур практичны, потому, что при классическом угловом монтаже занимают довольно много места.

Пара дороже стоят угловые модели с трапециевидной либо скругленной фасадной частью. Они более компактны, и потому их выбирают для установки в маленьких ванных .

Еще одним параметром, воздействующим на выбор, есть глубина основания. Если вы желаете максимально обезопасисть пол в ванной от капель и брызг, то вам идеально подойдет глубочайший (до 150 мм от верхнего края бортика до дна у сливного отверстия) поддон. А вот в уличной душевой возможно применять и небольшие (до 80 мм) модели.

Кроме этого стоит обратить внимание на материал, из которого изготовлена конструкция. Тут имеется два варианта, и сравнивать их эргономичнее всего по таблице ниже:

Тип изделияИзюминки
Нержавеющая сталь
  • В качестве сырья изначально употребляется коррозионно-стойкая сталь.
  • По окончании штамповки и сварки на изделие наносится пассивирующий слой.
  • Потом поддон или полируется, или декорируется влагостойкой краской.
  • Подобные изделия более устойчивы к коррозии: добавка хрома и никеля предотвращает вовлечение железа в реакции окисления.
Тёмный металл с эмалировкой
  • В качестве сырья употребляется тёмная сталь с высокой склонностью к коррозии.
  • Защитная обработка содержится в нанесении на основание нескольких слоев инертной эмали (в большинстве случаев, белого цвета).
  • Сама по себе эмаль хорошо переносит и постоянное увлажнение, и действие моющих средств. Неприятности начинаются лишь по окончании повреждения эмалевого слоя или в следствии удара, или с течением времени.

Но, какой бы ни была противокоррозионная защита металла, из которого изготовлен поддон, ее эффективность зависит от толщины основания.

Разъясняется это просто:

  • В большинстве случаев эти изделия имеют достаточно громадную площадь (80×80 см и более), причем устанавливаются на каркасе, проложенном по краям.
  • При действии громадных нагрузок узкий (менее 2 мм) металл в средней части начинает прогибаться, а не хватает эластичный противокоррозионный состав покрывается микротрещинами.
  • Со временем эти трещины увеличиваются, что ведет к шелушению эмали.

Вот из-за чего специалисты очень не советуют экономить на приобретении узких поддонов. Само собой разумеется, цена у них будет ниже, но и срок работы уменьшится на порядок.

Сооружение системы слива

Слив состоит из трапа (или горловины слива) и отводной трубы в канализацию. Для того, чтоб обеспечить качественный отвод воды, необходимо создать необходимый угол наклона. Рекомендуется обеспечить угол примерно 3 градуса.


Угол наклона отвода воды рекомендуется делать не менее 3 градусов

Вода должна уходить из поддона самотеком, а не скапливаться в одном месте. Это приведет к засорам, что крайне нежелательно. Сифон для слива лучше всего подбирать съемный, что даст возможность его чистки в дальнейшем.


Система отвода воды

Следует обратить внимание на то, что решетка сливного отверстия должна быть металлическая. Ведь она должна выдерживать вес человека

Определяемся с плиткой на дно поддона и геометрией уклонов

Определиться с плиткой на дно необходимо еще до заливания поддона, равно это относится и к трапу. Другими словами, выбранные трап и плитка дадут понимание о форме
уклонов.

Несколько слов о самом уклоне: он должен составлять 1-2 сантиметра на метр одной плоскости. Некоторые мастера советуют уклоны менее сантиметра — тут хозяин барин. Если же
ориентироваться на нормативы, то цифра прописана в том же СП 30.13330.2016:

При формировании уклонов, неизбежно будут переломы плоскостей — собственно задача состоит в том, чтобы определиться с расположением переломов, а это сильно зависит от
трапа и формы плитки.

Самым простым в этой задаче будет облицовка дна мозаикой: какой бы формы не был трап и в какой бы точке поддона не располагался — переломы можно формировать как угодно,
главное чтобы все уклоны сводились к трапу. Более того, под мозаику даже не обязательно формировать четкие плоскости с четкими гранями.

Под облицовку мозаикой не играет особой роли расположение плоскостей и переломов, равно как и расположение трапа. На левой части фото видно, что грани, сходящиеся к
трапу, имеют довольно непривлекательную форму, если бы они были заметны в чистовом варианте. В правой же части мы видим, что переломы незаметны.

А вот если планируется укладка плитки обычных или крупных размеров, то роль плоскостей и переломов значительна. Стандартно, все четыре перелома сводятся в углы
квадратного или прямоугольного трапа. Из этого вытекает данность, что плитку придется подрезать на гранях-переломах, исключением является квадратное дно поддона с
квадратным трапом четко посередине.

Этот пример можно считать идеальным: плоскости подходят для облицовки квадратной и прямоугольной плиткой, а также мозаикой. Нет необходимости подрезать
плитку по граням плоскостей.

Если мы смещаем трап в любую сторону от центра или делаем поддон отличной от квадратной формы, то плитку придется подрезать по граням плоскостей. Это же касается
прямоугольного трапа, даже если он четко по центру идеального квадрата. Не исправит ситуацию иная ориентация плитки — хоть по диагонали, хоть прямо. А вот мозаика
ляжет хорошо на любую из схем.

Качественная подрезка в местах переломов возможна, однако она требует высокой аккуратности плиточника.

А такой вариант с прямоугольным лотком во всю ширину поддона позволяет обойтись вообще без переломов!

Вообще, при понимании геометрии, возможны различные вариации положений трапа и уклонов. Примеры выше лишь показывают самые типичные ситуации.

Квадратные или прямоугольные душевые — дело обычное. Однако в наших реалиях тесных санузлов, чаще возникает надобность в полукруглой или скошенной форме. В таком
случае лучше всего остановить свой выбор на мозаике. Какую бы форму не имел поддон, нужно свести четыре (или больше) маяка с одного уровня из углов сторону трапа (как на фото выше с мозаикой). Это довольно универсальное правило. Уклон в 1-2 сантиметра на метр создается по самому длинному маяку, по более коротким маякам уклон будет больше,
зато весь периметр будет одного уровня.

Но если сильно хочется, то можно помудрить и с обычной плиткой, только нужно понимать, что это будет сложнее реализовать. Смысл заключается в том, чтобы в сложной форме
“поймать” правильный квадрат.

Плоскости слева и снизу выходят из воображаемого квадрата, поэтому они будут выше возле границы поддона, чем “правильные” плоскости сверху и справа. Также эти плоскости
потребуют дополнительных маяков при заливке. Не очень удачный вариант, на мой взгляд.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
