Как сделать вытяжку в ванной? Варианты исполнения и способы подключения к системе вентиляции

Монтаж вентилятора

Перед тем, как начать монтаж вентилятора в ванной или туалете, считаем нужным донести до вас один факт.

На деле, штрафы за самовольно установленный вентилятор выписываются крайне редко, так что, выбирая между ароматом соседской канализации и монтажом вентилятора в туалете (ванной) большинство отдает предпочтение последнему варианту.

Монтаж осевого вентилятора по схеме «лампочка-вентилятор»

Эта схема заинтересует тех, кто хочет знать, как сделать вентиляцию в туалете быстро и без лишних «наворотов».

1. Снимите вентиляционную решетку.
2. Очистите канал вытяжки от мусора и пыли.

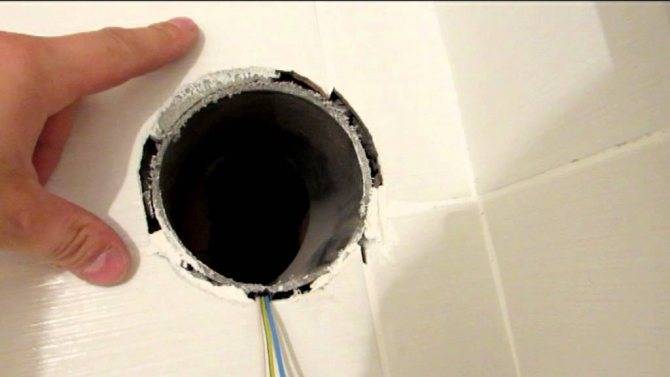

   Если вытяжку монтируют уже после отделочных работ, на стенку из плитки, то рекомендуем не прикручивать устанавливаемый вентилятор саморезами, а приклеить его с помощью полимерного клея или сантехнического силикона. Лучше всего покупать вентилятор с декоративной решеткой на защелках — так у вас не будут видны отверстия под крепеж.
3. Наносим на фланец клей и на несколько секунд соединяем поверхность вентилятора и плитки. Отрываем, ждем около минуты, после чего окончательно приклеиваем.
4. Делать открытую проводку в помещениях с повышенным уровнем влажности нельзя, поэтому перед подключением провод нужно спрятать в гофрорукав или короб.
5. Вентилятор подключаем по самой простой схеме, предусматривающей одновременное включение света и вентилятора. Для этого:
   — отключаем напряжение в сети;
   — снимаем плафон со светильника, отсоединяем лампочку. Зачищаем выводы проводов, идущих на лампочку и вентилятор. Соединяем проводку через клеммник. Скрутки не рекомендуются.
   — подводим провода к клеммам вентилятора. Напрямую, если ваше оборудование запитывается от 220В или через блок питания, если вы купили модель с низковольтным электродвигателем.
6. Закрываем провода декоративной решеткой. Если вы все правильно сделали, то при нажатии клавиши выключателя будет включаться свет и вентилятор.

Перед тем, как сделать вытяжку в туалете по этой схеме, вам нужно знать о ее «слабых местах». Так как подключение идет через лампочку, то вам придется использовать двухжильный кабель (фаза-ноль). Заземлить оборудование получится, только если вы кинете отдельный провод между «землей» вентилятора и «землей» розетки или выключателя.

Монтаж осевого вентилятора со встроенным таймером задержки

Тем, кто хочет сделать вентиляцию в ванной комнате, рекомендуем приобрести модель со встроенным таймером. Схема его работы следующая: при включении света начинает работать вытяжка. Когда человек уходит и гасит свет, то включается таймер задержки (от 2 до 30 минут) и вентилятор продолжает вытягивать влажный воздух.

Ниже — порядок монтажа, для тех, кто не знает, как установить вытяжку в ванной по этой схеме.

1. Делаем штробы или если ванная уже отделана, прокладываем пластиковые короба для открытой проводки.
2. Снимаем декоративную (лицевую) крышку устройства. Продеваем провода (ноль и фазу) через корпус вентилятора и отверстия встроенной клеммной колодки, но пока не закрепляем.
3. Выставляем время задержки. Есть модели, где настройка производится с пульта, но в недорогих моделях этот параметр выставляется с помощью шлицевой отвертки на регуляторе TIME.
4. Прикручиваем корпус саморезами к стене либо садим его на силиконовый герметик.
5. Зажимаем провода в клеммах вентилятора. Соединяем зачищенные выводы проводов от вентилятора и лампочки через клеммную колодку. От лампочки тянем проводку на выключатель. До того как сделать вытяжку в ванной, определитесь, где будет находиться выключатель. Из соображений удобства мы рекомендуем перенести его на внутреннюю стенку ванной, но при этом степень защиты оболочки должна быть не менее IP44.
6. Укладываем кабель в короба.
7. Закрываем и крепим декоративную крышку вентилятора.

Нормы вентиляции в туалете и ванной комнате

При проектировании системы вентиляции частного дома нужно первым делом учитывать эффективность воздухообмена. Ведь просто установить стояки с выходом из помещения часто недостаточно.

К примеру, канал сечением 150 мм² обеспечивает естественный отток не более чем 30 м³/час. Для отдельно установленного туалета этого будет достаточно. Но система совмещенных узлов потребует установки дополнительного отвода. Расчет очень важен.

При недостаточной производительности будет образовываться застой воздуха, и как следствие, появится плесень, сырость. И напротив, когда система слишком мощная, большой воздушный поток будет создавать сквозняки, лишний шум.

Для правильного расчета важно знать, какой воздухообмен нужен конкретно в данных условиях. Например:

• для отдельной ванной воздухообмен должен быть не менее 25 м³/ч;
• для ванной, совмещенной с санузлом, — не менее 50 м³/час;
• туалет потребует 50 м³/час;
• раковина и биде — 25 м³/ч;
• душевая кабина и джакузи требуют 75 м³/ч.

Из указанного выше понятно, что комната, оборудованная многочисленной сантехникой, должна хорошо проветриваться. Дополнительно стоит учесть, что не все приборы бывают включены одновременно.

Многие профессионалы рекомендуют устанавливать систему воздушной вентиляции, мощность которой примерно на 15-20% больше нужного объема воздухообмена (в м³/час).

Любые требования необходимо строго соблюдать. Именно на этом основаны все выполняемые расчеты и расположение ходов. В противном случае возможно разрастание плесени, грибка, что крайне нежелательно для жильцов.

Повышенная влажность воздуха негативно сказывается на внешнем виде помещения. От постоянной сырости приходят в негодность отделочные панели, мебель, элементы декора.

При проектировании сложность может возникнуть в том, что установка вентиляции не ограничивается стояками. Обычно монтаж проточной системы — это целая сеть различных ответвлений и стыков с очень сложной схемой.

Следует выполнить расчеты таким образом, чтобы потоки воздуха не мешали друг другу, не нарушалось общее движение масс.

Далее тип вентиляции определяется, исходя из проекта дома.

Типа систем может быть два:

1. Естественная.
2. Принудительная.

Естественная вентиляция предусматривает движение воздушных масс за счет разницы температур помещения и улицы. Расчет основывается на самостоятельной работе конструкции, система почти не требует обслуживания.

Принудительное проветривание санузла проводится при помощи специальной вытяжки. Как правило, это вентилятор, вмонтированный в трубу.

Подключение напрямую

Если же вы изначально отказались от распаечных коробок и используете для коммутации углубленные подрозетники, то третья схема подключения будет аналогичной, и отличий здесь практически не заметно.

Просто все соединения выполняются непосредственно в подрозетнике. Можно опрессовкой или на те же зажимы Ваго, если позволяет место.

Есть еще дорогие навороченные модели с пультами дистанционного управления.

Их подключают двумя способами:

напрямую с распредкоробки – вынужденное ручное отключение производится кнопкой на самом вентиляторе

через отдельную клавишу выключателя света

Подключаем вентилятор с таймером

Агрегаты, оснащенные таймером, удобны в эксплуатации.

Принцип функционирования такого устройства следующий:

1. Вентилятор запускается параллельно с освещением.
2. После выключения лампочки агрегат вращается заданное пользователем время, удаляя из помещения отработанный воздух.
3. Затем автоматически отключается.

Для обеспечения полноценного функционирования устройства используются 4 жилы:

• фаза от распределительного щитка;
• электропровод, подсоединенный к лампочке;
• контур заземления;
• нулевая жила;

Для самостоятельного монтажа рекомендуется приобрести устройство накладного типа с необходимым набором встроенных датчиков — влажности, движения и пр..

К одноклавишному выключателю

Можно включать освещение и вентиляцию одной клавишей, но с небольшой задержкой запуска климатического агрегата. Некоторые модели оснащаются электронным таймером. В таких устройствах предусмотрена возможность выбора функционального режима. Их переключатель реализован в виде 3 штырьковых контактов. Два из них замыкаются джампером — специальной перемычкой. Один режим называется «туалет». Для его активации замыкаются верхний и средний контакты.

Смысл этого режима состоит в том, что при подаче питания сразу запускается двигатель вентиляционного агрегата. Второй режим называется «ванная». Свет зажигается сразу после нажатия клавиши выключателя, а кулер начинает работать с установленной задержкой. В этом режиме пуск агрегата произойдет только, если временной интервал между включением и выключением освещения составит не менее 90 секунд.

К двухклавишному выключателю

Две клавиши дают возможность отдельно управлять кулером и освещением. Вентиляция может работать отдельно от освещения, до полного проветривания ванной.

При установке двухклавишного выключателя в распредкоробке появляются дополнительные соединения:

• контакт между нулевой фазой провода и нулём освещения;
• подключение фазной жилы лампы к проводу, идущему от второй выходящей клеммы выключателя.

Коммутация выключателя на две клавиши осуществляется следующим образом:

1. ноль от вентиляции соединяется с нулевым сетевым проводом;
2. фаза вытяжки соединяется с фазой провода, подключенного к одной из выходных клемм выключателя;
3. провод подачи питания подводится на входную клемму двухклавишного выключателя;
4. на вторую выходную клемму коммутируется освещение ванной комнаты.

Единственный недостаток подключения кулера через двухклавишный выключатель – элементарная забывчивость хозяев квартиры. Бывает так, что клавишу, отвечающую за вытяжку, забывают выключать. Двигатель продолжает работать, бесполезно расходуя электричество.

Добавочное оснащение

Определяясь, как сделать вытяжку в ванной и туалете, следует рассмотреть вариант оборудования с дополнительными функциями. Особой популярностью пользуются приборы со встроенным таймером. Если имеющиеся заводские настройки по каким-либо причинам не устраивают пользователя, их можно переустановить самостоятельно. Речь идет об изменениях режима работы, задержки включения и т. п. Как результат, вентиляция в санузле начинает работать автоматически.

Модели, оснащенные встроенными таймерами, имеют довольно высокую стоимость. Это увеличивает ответственность на пользователе, т.к. в случае серьезной ошибки прибор может выйти из строя. Если говорить о производителях, то очень хорошо себя зарекомендовала изделия от компании Maico. Продукция этой фирмы достаточно разнообразна. Кроме таймеров, она может иметь и другие дополнительные функции.

Профессиональные сантехники рекомендуют использовать оборудование со встроенным датчиком влажности. Сердцевиной таких приборов является специальное устройство – гигрометр: подаваемые им сигналы активируют те или иные функции оборудования. Это позволяет не только экономить электроэнергию, но также подключать вентилятор на общий кабель. Довольно часто используется схема, когда прибор подключается к выключателю света.

Монтаж естественной вентиляционной системы

Главным компонентом при реализации естественной вентиляции считается окно.
Для предотвращения проникновения влаги, расположить его придется высоко. Стеклить окно не надо, можно просто повесить москитную сетку.

Необходимо, чтобы окошко было на противоположной стороне относительно нижних дырок. Воздух попадает в яму благодаря вертикальной трубе. Главнейшим условием монтажа считается размещение ее нижней части выше максимального уровня заполнения емкости. Трубка должна быть выше туалета на 7 сантиметров, а ее диаметр больше, примерно на 10 сантиметров.

ПВХ труба – прекрасно подойдет для этой работы. Она легко устанавливается и позволяет оперативно поставить на наружном окончании дефлектор.
Пошаговая инструкция:

1. Сначала выполняются расчеты для вычисления нужной длины трубы.
2. Лопатой проделывается путь к яме.
3. Фиксируется труба, погруженная в выкопанное отверстие, к стене сооружения.
4. Область вхождения заполняется и трамбуется песком.

Как сделать вентиляцию ванной в частном доме?

Для обеспечения воздухообмена в соответствии с современными санитарными нормами (25 куб.м./ч в ванной и 50 куб.м/ч в совмещенном санузле) следует предусматривать систему вентиляции отдельную от вытяжки из других комнат.Как уже было сказано выше, для более надежной тяги, рекомендуется увеличивать высоту столба вытягиваемого на улицу воздуха. Поэтому, если у вас двухэтажный дом – ванную лучше расположить на первом этаже.

К вентиляционному каналу от ванной можно также присоединить вентиляцию вышерасположенного помещения, но при этом следует обязательно сделать изогнутый отвод, чтобы исключить перетекание воздуха из вентканала в помещение верхнего этажа.

Вентиляция клозета без использования механических устройств

В небольшой туалетной кабине, окно не только помогает пропускать свет, но и служит проемом для поступления воздуха

Несмотря на форму окна, обратите внимание на следующее:

• Окно должно постоянно быть открыто. Для этого не нужно его стеклить. Если туалет используется зимой, минимизировать воздушные потоки можно, прикрыв проем листом из металла.
• Открытое отверстие будет защищено от осадков, если поместить его, как можно ближе к крыше.
• Отверстие для вентиляционной системы стоит вырезать в двери туалетного домика.
• Защита в форме сетки, марли, гардины предотвратит попадание в помещение насекомых.
• Монтаж унитаза предполагает подведение вытяжки к нему через пол или подсоединение трубки.

Как выбрать вытяжку?

Требования к вытяжке

Чтобы новый встроенный вентилятор работал правильно и на полную мощь, в ваших интересах соблюсти набор правил:

Без вентиляционных ходов или с забитыми, засорёнными каналами принудительная вытяжка не будет функционировать правильно. Поэтому прежде примитесь за очистку ходов в ванной комнате.
Принцип действия вытяжки таков, что при вытягивании увлажнённого воздуха в ванную комнату поступает новый, свежий. Поэтому позаботьтесь о том, чтобы под дверью в помещение находилось небольшое отверстие, зазор или щель, толщины в 2 см вполне хватит для обеспечения качественной вентиляции

Смена воздуха должна составлять от 5 до 8 раз за 1 час.

Безусловно, важно выбрать надёжный, прочный, износостойкий вентилятор, имеющий высокие показатели производительности, звуковых значений (до 35 дБ), сделанный из безопасных для здоровья человека материалов, не поверженных изменениям и не характеризующихся выделением химических веществ под влиянием влажных воздушных потоков и паров. Цена должна соответствовать качеству, отдавайте предпочтение опытным производителям.

Как вычислить производительность нужного устройства?

1. Первым делом подсчитайте площадь ванной комнаты.
2. Умножьте полученную цифру на 5.
3. Добавьте к показателю одну пятую его часть — это и будет желательная производительность новой вытяжки.

Разновидности вентиляторов

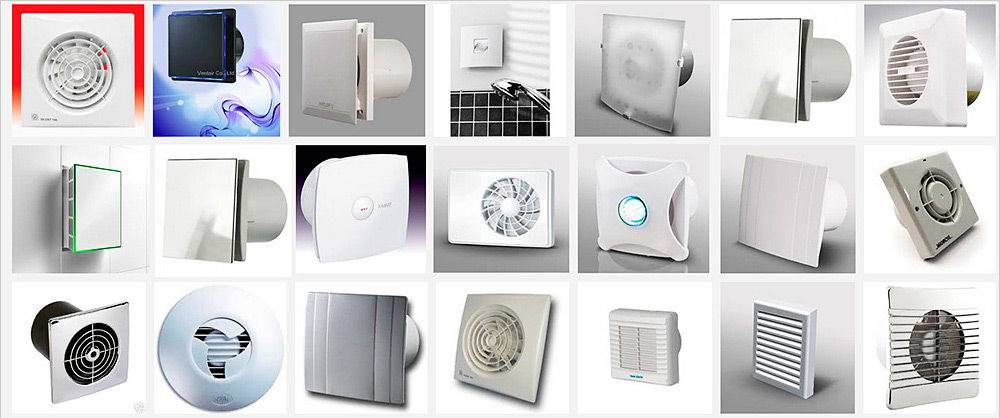

Типов вентиляторов для ванных комнат на сегодняшний день множество. Они могут устанавливаться как на входе, так и на выходе воздушного канала. Эстетически более привлекательным является последний образец, который называется радиальным.

Воздушные потоки могут проявляться при помощи лопаток, существуют вытяжки с барабанным типом конструкции, со спиральным корпусом. Отдавайте предпочтение центробежно–осевому принципу работы изделия, имеющему небольшую величину, умеренные показатели уровня шума и отличную производительность.

Дорогостоящие приспособления оснащены датчиками влажности воздуха и удобными таймерами, которые задерживают выключение после использования ванной комнаты.

Монтаж вентилятора

Приступая к обустройству вытяжки между ванной и туалетом, первым делом следует хорошо изучить инструкцию к оборудованию. Она содержит подробное описание всей процедуры. Вооружившись этой информацией, можно заметно сократить время проведения работ. Наиболее сложным этапом является монтаж и подключение вентилятора.

В тех случаях, когда инструкция не имеет нужной информации, рекомендуется взять на вооружение следующий порядок действий:

1. Освободить оборудование от крышки.
2. Намазать на поверхности вентилятора, которые будут соприкасаться со стеной, полимерный клей, силикон или жидкие гвозди. Любой из этих материалов вполне приемлем, учитывая тот факт, что большинство вытяжных устройств являются пластиковыми. Учитывая их небольшой вес, они хорошо держатся на жидких гвоздях.
3. При установке вентилятора необходимо добиваться того, чтобы его рабочий блок, состоящий из электрического двигателя и колесо с лопастями, полностью погрузились в шахту.
4. Корпус прибора нуждается в плотном нажатии, что дает возможность клею хорошо схватиться.
5. Прикрепить противомоскитную сетку. Благодаря ей создается надежный барьер на пути проникновения внутрь помещения из шахты всевозможных насекомых и мусора.
6. Для фиксации лицевой панели в наборе к прибору имеются саморезы или дюбели.
7. Провести кабель и подключить вентиляцию к питанию.

Принудительная вентиляция из ванны через туалет позволяет заметно увеличить воздухообмен в помещении. Однако, учитывая перекрывание лицевой панелью приличной области канала, в неактивном режиме происходит существенное падение скорости потока. В свою очередь, это негативным образом сказывается на производительности системы. Чтобы преодолеть возникшее затруднение, монтируют воздухозаборную решетку. В результате работоспособность системы поддерживается в нормальном режиме. Еще один вариант решения проблемы – предусмотреть дежурный зазор между лицевой панелью и стеной (обычно это – 10-30 мм). Это расстояние даст возможность воздуху проникать внутрь воздуховода даже в тех случаях, когда вентилятор будет неактивным.

Виды вентиляции

• — естественная;
• — принудительная;
• — смешанная.

Естественное поступление воздуха внутрь квартиры происходит через открытые форточки, иногда двери, незаметные щели, зазоры возле дверных, оконных проемов. Поток попадает с улицы, проходит через комнаты, а затем, уже теплый, потерявший свою свежесть, выходит наружу через общедомовую вентшахту санузла, кухни. Это принцип работы естественного воздухообмена.

Если же естественная циркуляция недостаточная, а то и вовсе отсутствует, следует установить дополнительные приборы, оборудование, производящие приток или отведение воздушных масс. Это и есть принудительная вентиляция. Когда речь идет о домах, таким оборудованием чаще всего является устройство приточно-вытяжной вентиляции с рекуператором тепла.

Для квартир больше характерен смешанный тип, когда естественная циркуляция усиливается несложными приборами. Такой оптимальный вариант для городского жилья можно организовать самостоятельно. Здесь возможно устанавливать приточные оконные, настенные клапаны, вытяжные вентиляторы для ванной. Главное, приток свежего воздуха должен равняться по объему, отведенному за пределы жилья.

Естественная вентиляция

Естественная вентиляция в ванной частного дома выглядит примерно следующим образом.

Приток свежего воздуха обеспечивается за счет специальной щели шириной 2-3 см. Просвет находится  между дверью и порогом. Выставляется размер щели при монтаже дверного полотна, высчитывается исходя из проекта.

Современные двери не требуют выполнения этого правила ввиду наличия специальных отверстий или сетки.

В качестве вытяжного канала в частном доме выступает вертикальная вентиляционная шахта, ведущая на улицу, к которой посредством воздуховода подключается вентиляция туалета и санузла. Обычно конструкция подразумевает присоединение магистрали к стояку через стену или отверстие в потолке комнаты.

Дополнительным элементом, повышающим надежность, является обратный клапан вентиляции, который играет большую роль в работе системы в зимнее время. Основной функцией устройства является недопущение эффекта обратной тяги и попадания холодного воздуха.

Соблюдение всех правил монтажа, качественное выполнение всех расчетов обеспечивает эффективный естественный воздухообмен помещения, гарантируя защиту от развития плесени и грибка.

Что затрудняет естественную вентиляцию

Система естественной, или проточной, вентиляции очень проста. Однако ее работа очень нестабильна. У современных домов появляется все больше препятствий для нормальной работы коммуникаций.

Есть несколько факторов, значительно затрудняющих функционирование, все они перечислены ниже.

Установка герметичных окон, дверей

При воздухонепроницаемости окон и дверей не создается так называемая естественная тяга. Иными словами, для работы вентиляции нужен большой объем движущихся масс воздуха.

А при герметизации помещения им неоткуда взяться, ввиду чего вентиляция дает сбой.

Сужение канала ввиду загрязнения

Надежность системы снижается по причине возможных загрязнений шахты за счет скопления пыли, паутины, обрастания стенок грязью и т. д. Когда они приводят к существенному уменьшению сечения канала, происходит затруднение оттока.

Это чревато снижением производительности или полным прекращением работы вентиляции.

Неправильный проект вытяжки

Основные осложнения могут возникнуть при неверно составленной проектной документации или ошибке рабочих, устанавливающих систему.

Здесь имеется одна тонкость. Физически воздух движется по тому же принципу, что и жидкость. Поэтому вентиляцию нужно монтировать с учетом наименьшего сопротивления воздушного потока.

Простыми словами, коммуникации должны быть построены с минимальным количеством изгибов, ступеней, различных препятствий. Нужно максимально избегать загибов трубы, колен и так далее.

Ветреная погода

Когда на улице дует сильный ветер, возможно появление эффекта обратной тяги.

Просто говоря, под сильным напором воздушные массы могут изменить направление движения, и вместо вытяжки получится нагнетатель.

Плохое утепление шахты

При неправильном утеплении вентиляционной шахты при низкой температуре возможно быстрое остывание воздуха. Как следствие, он не успевает достаточно высоко подняться, движение потока нарушается.

Из вышесказанного можно сделать вывод, что такой тип конструкции очень часто дает сбои. Поэтому существует тенденция к замене естественной вентиляции на принудительное проветривание.

Типы конструкции вентиляторов

Достаточно часто в ванных комнатах осуществляют монтаж специального оборудования. Это делается для того, чтобы ускорить процесс смены воздушных масс в комнате. Обустраивают принудительную вентиляцию в ванной комнате и туалете при помощи вентиляторов, которые могут быть следующих типов:

• В принципе эксплуатации – общие или особого применения.
• По монтажу – стандартные, устанавливаемые на крыше, монтируемые внутрь воздуховода (канальные), рассчитанные на несколько зон (многозначные).
• В зависимости от соединения крыльчатки и двигателя – с прямым соединением, передачей при помощи клиновидного ремня, бесступенчатым вариантом.

Популярные модели бесшумных вентиляторов предназначены для установки в ванных комнатах.

Естественная вентиляция

Жильцам старых многоквартирных домов не повезло: отдельная приточная система отсутствует, вытяжка часто не справляется с конденсатом в уборной, ванной. В «хрущевках» и панельных многоэтажках 70 – 80-х каждая квартира имеет индивидуальные вентканалы в конструктивах. Разгонные воздуховоды кирпичных, монолитных высоток присоединяются к шахте, выходящей на крышу. Во всех случаях самостоятельные переделки невозможны.

Какие мероприятия по плечу собственнику на пути к свежести? Начинают с простого, но чрезвычайно важного:

Периодически самостоятельно проверяют тягу. Альбомный лист должен прилипать к решетке воздуховода, а пламя спички отклоняться к отверстию.

Проверка тяги зажженной спичкой.

Обращаются в управляющую организацию ЖКХ при отрицательном результате личной проверки. Структура выступает заказчиком проверок, очистки, ремонта дымоходов, вентканалов лицензированными подрядчиками. Специалисты замеряют анемометром скорость потока у вытяжки, проверяют вертикальные каналы на проходимость стальным шаром установленного диаметра. Определяют соответствие обследуемых элементов проекту, действующим нормам, по итогам составляют акт с заключением о допуске к эксплуатации.

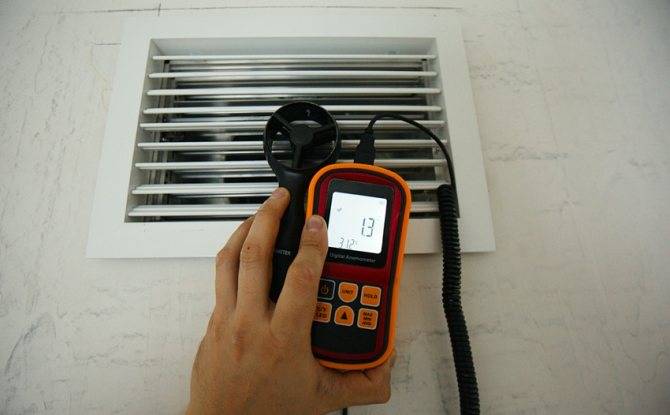

Инструментальный контроль цифровым анемометром.

Анализируют организацию воздухообмена уборной, планируют мероприятия по интенсификации. СНиП 31-01-2003 устанавливает количество удаляемого воздуха (L) из туалета и ванной – 25 м³/ч, при совмещенном санузле норма идентичная (удваивалась по отмененному СНиП 2.08.01-89*). Удаленный объем компенсируется поступлением через зазоры между дверью и порогом, полотном и коробкой. Современные двери плотно пригнаны по контуру, поэтому необходимо отверстие внизу полотна, оснащенное решеткой или клапаном.

Таблица 9.1 СНиП 31-01-2003

Подбирают, монтируют дверную приточную решетку, либо оставляют зазор под дверью при установке: 1-1,5 см.

Выпускают встраиваемые прямоугольные, круглые решетки с V-образными ламелями, направляющими поток. Регулируемые модификации целесообразны для принудительных схем.

Для подбора рассчитывают площадь живого сечения приточного проема (F, м²), исходя из допустимой скорости потока (υ, м/с).

F = L/(3600υ) (1)

,где L = 25 м³/ч – воздухообмен душевой (см. табл. 9.1);

υ = 0,5 м/с – по нормативу.

Задав один размер прямоугольной решетки (a), определяют второй (b):

b = F/а (2)

Для круглых моделей диаметр (d) находят:

d=√4F/πn (3)

,где n – число встраиваемых решеток.

Пример

Найти размеры приточной прямоугольной решетки двери стандартной ванной.

Расчет.

1. Вычисляем площадь живого сечения: F = 25/(3600×0,5) = 0,014 м².
2. Принимаем высоту a = 80 мм (0,08 м).
3. Находим ширину: b = 0,014/0,08 = 0,175 м (175 мм).

Подходят модели: «ВЕНТС» МВ 440/2, «РОВЕН» РП 150×300.

Улучшают общую вентиляцию квартиры. Воздухопроницаемость оконных блоков из ПВХ со стеклопакетами – не более 3,5 м³/ч на квадратный метр (ГОСТ 30674-99). Не обеспечивается минимальный расход наружного воздуха на человека по СНиП 41-01-2003, поэтому не удовлетворяются требования к приточной вентиляции ванной. Исправляет положение выбор окон с микропроветриванием, монтаж стеновых клапанов, увеличивающих приток в квартиру.

Выдержка СНиП 41-01-2003

Окно с функцией микропроветривания

Дополнительные шаги в своем доме

Владельцу частного коттеджа проще добиться устойчивой работы системы. Необходимо правильно рассчитать сечения участков воздуховодов по формулам (1), (2), скорость потока принимают:

• 0,5 – 1,0 м/с – вытяжные жалюзийные решетки;
• 1,0 – 1,5 м/с – горизонтальные, вертикальные участки труб;
• 1,5 – 2,0 м/с – вентшахты.

Потери давления на местные сопротивления, подсосы, загрязнения стенок учитывают, принимая запас по площади (до 30%). Минимизируют протяженность трассы, количество поворотов, сужений. Длина, суммарное сопротивление отдельных веток по возможности должны быть близкими.

Интенсифицируют циркуляцию:

• Подключают блок уборная – ванная к независимому от остальных вентиляционному выпуску.
• Оснащают выпуски дефлекторами. Хорошие результаты показывают модели ЦАГИ, ДС, ASTATO.

Дефлектор ЦАГИ

Изготовление своими руками:

Повышают надежность:

• Предотвращают обратную тягу посредством обратных клапанов.

  Обратные клапана

• Зимой не допускают обмерзания оголовков, снижающего пропускную способность.

Монтаж обратного клапана на индивидуальный канал:

Тонкости установки вентиляции в ванной и в туалете

Отверстие для монтажа вентилятора в ванной

Монтаж вентиляционной системы в ванной и туалете не представляет особой сложности, если рядом проходит вертикальная шахта. Достаточно сделать в стене отверстие и вставить в него осевой вентилятор. Сложнее, если такого канала нет. В этом случае придется прокладывать воздуховод из пластиковых труб.

При выполнении этого мероприятия следует воспользоваться такими рекомендациями:

• Делать воздуховод из труб прямоугольного сечения, которые лучше смотрятся и проще в установке.
• Использовать пространство над подвесным потолком для маскировки коммуникаций.
• Перед тем как соединить секции, смазывать места стыков силиконом, чтобы добиться герметичности трубопровода.
• Если расположение помещения таково, что нужно проводить магистраль с поворотами, использовать закругленные колена, которые почти не ослабляют тягу.
• Применять при сборке фасонные крепления, которые ускорят и упростят процесс монтажа.

Особенности устройства вентиляции в санузле частного дома

Вентиляция клозета в современном доме почти ничем не отличается от квартирных решений. Это если она проектировалась еще при возведении коттеджа. Однако во многих строениях совсем недавно стали делать санузел.

Как это бывает: коттедж был построен много лет назад, когда канализационной системы в нем еще не было. Но из-за модных тенденций, или из-за желания получить дополнительные удобства, владельцы дома решили оборудовать под туалет, одно из пустующих помещений. Чаще всего, люди выбирают комнату, в которой изначально не была предусмотрена вентиляционная система.

Проложена канализационная труба, ведущая в яму, поставлен унитаз и подана жидкость из колодца, посредством небольшой насосной станции. Но вытяжки как не было, так и нет. В итоге: запах распространяется по всему коттеджу. И от комфортной обстановки не осталось и следа.

Иногда для клозета не выбирают дополнительную комнату, а в итоге перепланировки строения, специально формируют под него место. И там даже устанавливается вентиляционная система, но все равно, запах не уходит. А все это происходит из-за того, что помещение под санузел, раннее было частью жилого строения, и вентиляция для него была установлена, как для комнаты.
