Как сэкономить на смесительном узле
Многие мастера – сантехники считают его неотъемлемой частью коллектора для напольного обогрева, хотя это 2 разных элемента, выполняющих отдельные функции. Задача гребенки – распределение теплоносителя по контурам, а смесительного узла — ограничение его температуры на уровне 35—45 °С, максимум — 55 °С. Изображенная ниже схема подключения коллектора работает по такому алгоритму:
- Пока происходит прогрев системы, стоящий на подаче двухходовой клапан полностью открыт и пропускает максимум воды.
- Когда температура поднимается до расчетного значения (как правило, это 45 °С), выносной датчик воздействует на термоголовку, а та начинает перекрывать проток через клапан, нажимая на шток.
- После полного закрытия клапанного механизма теплоноситель, побуждаемый к движению насосом, циркулирует только в замкнутой сети теплого пола.
- Постепенное охлаждение воды регистрирует температурный датчик, отчего термоголовка отпускает шток, клапан открывается и в систему поступает порция горячей воды, а часть холодной уходит в обратку. Цикл нагрева повторяется.
Хорошая новость для тех, кто сильно ограничен в средствах, но желает отапливаться теплыми полами: установка двух— или трехходового клапана с насосом нужна далеко не всегда. Снизить стоимость системы, избежав покупки смесителя, можно двумя способами:
- запитать греющие контуры напрямую от газового котла через коллектор;
- поставить на коллекторные клапаны термоголовки RTL.
В коллекторном узле, собранном из латунных тройников, предусмотрено регулирование путем автоматического ограничения обратного потока головками RTL
Сразу отметим, что первый вариант противоречит всем канонам и правильным считаться не может, хотя и применяется довольно успешно. Суть такова: высокотехнологичные газовые котлы настенного типа могут поддерживать температуру подаваемой воды на уровне 40—50 °С, что приемлемо для теплого пола. Но есть 3 негативных момента:
- Весной и осенью, когда на улице минимальные морозы, котел не сможет опустить температуру теплоносителя ниже 35 °С, отчего в комнатах станет душно и жарко из-за нагрева всей поверхности пола.
- В режиме минимального горения детали отопительного агрегата покрываются сажей вдвое быстрее.
- Из-за того же режима КПД теплогенератора снижается на 5—10%.
Термостатические головки типа RTL действуют по принципу двухходового клапана, только стоят они на каждом контуре и не оснащены выносными датчиками. Реагирующий на изменение температуры воды термоэлемент стоит внутри головки и перекрывает течение по контуру, когда она нагрелась выше 45—55 °С (в зависимости от регулировки). При этом гребенка подключена напрямую к источнику тепла, работающему на любом виде топлива – дрова, дизель или пеллеты.
Важное условие. Для нормальной работы теплых полов, регулируемых термоголовками RTL, длина каждого контура не должна превышать 60 м. Подробнее об устройстве такого отопления и правильных схемах сборки коллектора рассказывается в отдельной инструкции и в очередном видео:
Подробнее об устройстве такого отопления и правильных схемах сборки коллектора рассказывается в отдельной инструкции и в очередном видео:
Это интересно: Укладка теплого пола под ламинат
Выбор гребенки для теплого пола
Отдельно стоит сказать про то, как правильно выбрать гребенку для теплого пола
При этом следует обращать внимание на следующие критерии:
- материал, из которого изготовлены коллекторы подачи и «обратки»;
- количество контуров на коллекторах в гребенке, допустимый уровень давления и потока воды;
- степень автоматизации изделия – какие датчики представлены в гребенке, есть ли термостаты и прочая электроника для более тонкой настройки температуры в контурах теплого пола;
- фирма-производитель гребенки для теплого пола.
Выбор гребенки для теплого пола
Теперь раскроем каждый из пунктов подробнее. Начнем с материала, из которого изготовлена гребенка.
Таблица. Материалы, используемые в производстве гребенок для теплого пола.
Материал
Описание
Латунь
Гребенки для теплого пола из этого материала изготавливаются путем литья. В результате получается достаточно крепкая и долговечная деталь, но при этом дорогая
Если для вас цена гребенки не является проблемой, то стоит обратить внимание на изделия из латуни.
Нержавеющая сталь
Изготавливается путем сварки (с последующим тщательным заделыванием шва). По своей прочности схожа с изделиями из латуни, но при этом гребенка из нержавейки может быть подвержена электрохимической коррозии.
Пластик
Дешевые гребенки, изготавливаемые из качественного пластика, стойкого к воздействию высоких температур и давления
По своим качествам почти не уступают изделиям из металлов.

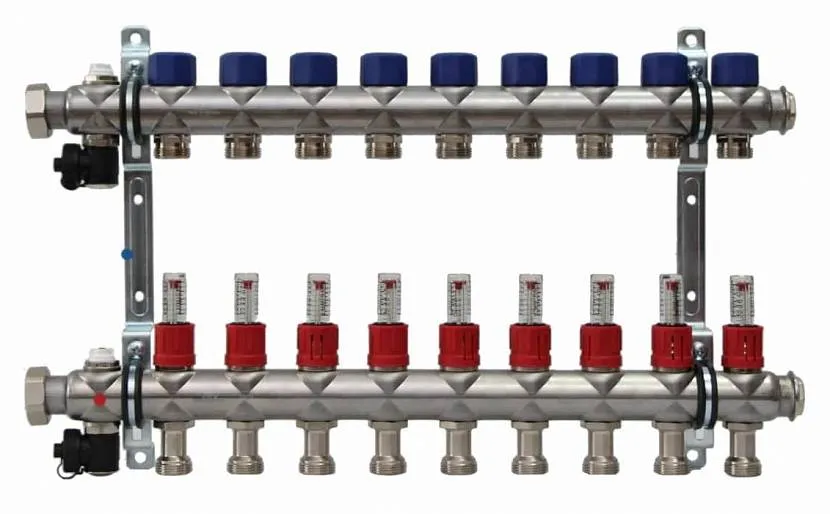

гребенка для теплого пола
Определившись с материалом, перейдите к рассмотрению прочих параметров гребенки. И самый важный из них – количество отводов на коллекторах. В идеале оно должно быть равно количеству контуров в системе теплого пола. Но также допускаются гребенки с большим количеством отводов – в таком случае нужно использовать заглушки. Еще перед покупкой желательно произвести простейшие расчеты и определить, какое давление и поток жидкости будут в вашей системе. Гребенка должна соответствовать условиям, в которых она будет работать. При этом желательно иметь некий «запас прочности» на случай резкого повышения давления или потока теплоносителя в системе.
Далее нужно определиться, какая степень автоматизации и регулирования температуры и потока вам необходима. Сегодня на рынке сантехники присутствуют технически совершенные гребенки, которые можно подключать к термостатам и программируемого контроллеру. С их помощью можно постоянно регулировать температуру и поток на контурах в соответствии с погодой на улице и потребностями жильцов. При этом высокая цена изделия окупается дополнительной экономией на теплоносителе.
Комплект гребенки для теплого пола с автоматическим регулированием при помощи комплекса термодатчиков, размещаемых непосредственно в тех помещениях, которые обогреваются
И, наконец, всегда обращайте внимание на страну и фирму-производителя. Как правило, гребенки для теплого пола, изготовленные европейскими компаниями, отличаются лучшим качеством, но при этом и дороговизной
В качестве альтернативы им могут выступать отечественные и китайские устройства, которые уступают по своей долговечности и надежности, но при этом намного доступнее для простого покупателя.
Гребенка или коллектор теплого пола располагается в специальном шкафу (монтажном ящике)
Как сэкономить на смесительном узле
Многие мастера – сантехники считают его неотъемлемой частью коллектора для напольного обогрева, хотя это 2 разных элемента, выполняющих отдельные функции. Задача гребенки – распределение теплоносителя по контурам, а смесительного узла — ограничение его температуры на уровне 35—45 °С, максимум — 55 °С. Изображенная ниже схема подключения коллектора работает по такому алгоритму:
- Пока происходит прогрев системы, стоящий на подаче двухходовой клапан полностью открыт и пропускает максимум воды.
- Когда температура поднимается до расчетного значения (как правило, это 45 °С), выносной датчик воздействует на термоголовку, а та начинает перекрывать проток через клапан, нажимая на шток.
- После полного закрытия клапанного механизма теплоноситель, побуждаемый к движению насосом, циркулирует только в замкнутой сети теплого пола.
- Постепенное охлаждение воды регистрирует температурный датчик, отчего термоголовка отпускает шток, клапан открывается и в систему поступает порция горячей воды, а часть холодной уходит в обратку. Цикл нагрева повторяется.
Хорошая новость для тех, кто сильно ограничен в средствах, но желает отапливаться теплыми полами: установка двух— или трехходового клапана с насосом нужна далеко не всегда. Снизить стоимость системы, избежав покупки смесителя, можно двумя способами:
- запитать греющие контуры напрямую от газового котла через коллектор;
- поставить на коллекторные клапаны термоголовки RTL.
В коллекторном узле, собранном из латунных тройников, предусмотрено регулирование путем автоматического ограничения обратного потока головками RTL
Сразу отметим, что первый вариант противоречит всем канонам и правильным считаться не может, хотя и применяется довольно успешно. Суть такова: высокотехнологичные газовые котлы настенного типа могут поддерживать температуру подаваемой воды на уровне 40—50 °С, что приемлемо для теплого пола. Но есть 3 негативных момента:
- Весной и осенью, когда на улице минимальные морозы, котел не сможет опустить температуру теплоносителя ниже 35 °С, отчего в комнатах станет душно и жарко из-за нагрева всей поверхности пола.
- В режиме минимального горения детали отопительного агрегата покрываются сажей вдвое быстрее.
- Из-за того же режима КПД теплогенератора снижается на 5—10%.
Термостатические головки типа RTL действуют по принципу двухходового клапана, только стоят они на каждом контуре и не оснащены выносными датчиками. Реагирующий на изменение температуры воды термоэлемент стоит внутри головки и перекрывает течение по контуру, когда она нагрелась выше 45—55 °С (в зависимости от регулировки). При этом гребенка подключена напрямую к источнику тепла, работающему на любом виде топлива – дрова, дизель или пеллеты.
Важное условие. Для нормальной работы теплых полов, регулируемых термоголовками RTL, длина каждого контура не должна превышать 60 м
Подробнее об устройстве такого отопления и правильных схемах сборки коллектора рассказывается в отдельной инструкции и в очередном видео:
Почему самодельный коллектор?
В магазинах отопительной техники можно встретить большое разнообразие готовых распределительных коллекторов. В некоторых случаях трудно подобрать прибор с учетом каждого индивидуального типа отопления. Иногда приходится применять не один распределительный прибор, а два, что дает значительное удорожание системе.
Стоимость самодельной гребенки гораздо ниже, чем даже один промышленный коллектор, не говоря уже о двух. Создавая отопительный распределитель своими руками, можно учесть все особенности индивидуального отопления в конкретном доме.
Можно ли обойтись совсем без устройства коллектора при отоплении? Можно, но работа системы не будет полностью эффективной. Очень трудно будет в таких условиях отрегулировать отопление, в конце концов, хозяин придет к мысли о необходимости поставить коллектор.
Виды
Коллекторы классифицируются по назначению, материалу и способу установки. Можно выделить:
Схема двухклапанного коллектора
- Двухклапанные коллекторы – считаются самыми распространенными и широко используемыми моделями. Устройство этого типа постоянно смешивает холодную и горячую воду, что позволяет исключить температурные скачки, в результате которых вода разрывает трубопроводы и выводит из строя систему теплого пола;
- Самый простой вариант – коллектор с выходами под евроконусы. Такая труба с наружной и внутренней резьбой не подходит для водяного пола, ее можно использовать только для системы водоснабжения. Если же вы планируете установить самый простой вариант у себя дома, то вам придется потратить дополнительные финансы на приобретение дополнительной комплектации;
Устройство китайского коллектора для теплого пола
- Китайские коллекторы – это отличный вариант для небольшого частного дома, в котором не планируется использование автоматики. Китайский коллектор для теплого пола – это вполне работоспособная модель, которая имеет небольшой недостаток: она не совпадает с европейскими разъемами. Это означает, что вы не сможете подключить китайский коллектор на европейскую систему отопления без использования специальных переходников. Китайское устройство имеет и второй недостаток – из-под рукоятки шарового крана может протекать вода. Эта проблема решается заменой уплотнительных колец;
Евроконусный коллектор из технополимера Caleffi
- Евроконусы – это более дорогой вариант коллектора. Такая модель отлично сочетается со всеми современными типами водяных полов и не требует специальных переходников для подключения;
- Трехклапанная система для смешивания теплоносителя нередко оборудуется сервоприводами. В них горячая вода, поступающая из котла, смешивается с холодной, которая идет из обратной гребенки.Недостатки конструкции:
- Существует риск температурного скачка. Такое случается, если смешивается горячая вода и холодная. Резкий перепад температуры может привести к разрыву трубопровода;
- Неправильное устройство трехклапанной гребенки может привести к резкому падению или повышению температуры в доме.
Тем не менее, трехклапанную гребенку продолжают устанавливать в больших помещениях от 200 м² или в домах, где требуется точная регулировка микроклимата – это могут быть питомники, теплицы и другие помещения.
Схема трехклапанной гребенки водяного теплого пола
Правильная схема установки: подающий коллектор монтируется сверху, а принимающий снизу. Если же соберете систему по-другому, то она у вас будет работать, однако, вы потеряете значительную часть тепла, поскольку подающий коллектор будет греть возвращающийся обратно теплоноситель.
Критерии выбора
Выбирая распределительный коллектор отопления для системы напольного обогрева, необходимо заранее знать, сколько контуров планируется подключить. Рекомендуется выбрать устройства с запасом на один-два выхода, чтобы иметь возможность скорректировать проект системы и разбить протяжённый контур на две ветки либо подключить дополнительное оборудование (манометр, термометр). На один коллектор можно подключить не более девяти петель, если контуров больше, устанавливают два и более распределительных блока.
Максимальный размер гребёнки Источник sgon24.ru
Далее следует обратить внимание на материал изготовления гребёнки. Надёжными и долговечными являются корпуса из нержавеющей стали, хромированной или никелированной латуни, бронзы
Рекомендуется отдать предпочтение изделиям, изготовленным по российским ГОСТам, или продукции известных производителей, имеющей сертификат соответствия европейским стандартам. Каждую гребёнку следует внимательно осмотреть для выявления возможных изъянов – трещин, коррозии, дефектов поверхности.
В список надёжных марок входят: Kermi, Valtec, Rehau, Valliant, Rossini, FIV. При покупке фирменных изделий желательно брать готовые укомплектованные коллекторные блоки, чтобы не переплачивать за отдельные детали и избежать проблем, связанных с несовместимостью элементов от разных производителей.
Конструкция коллектора
Итак, это трубная группа, в состав которой входят две трубы. Одна соединяется через вентиль с подающим контуром общей отопительной системы, а вторая через точно такой отсекающий вентиль с обраткой. По сути, в коллекторе для теплых полов должно проводиться смешивание горячей воды с остывшей. То есть обеспечивается необходимая температура теплоносителя, поступающего в систему теплых полов. Будем надеяться, что сказано более или менее понятно.
Идем дальше по конструкции коллектора. Первая труба с противоположного торца закрывается заглушкой. В настоящее время специалисты рекомендуют приобретать установки, в которых вместо заглушки есть сливной кран и воздухоотводчик. Второй элемент выполняет в системе теплых полов очень важную функцию – с его помощью из системы удаляется воздух, который снижает эффективность работы отопления. А вот вторая труба с одного конца прочно заглушена.
Схема устройства теплых полов
Теперь, что касается самих контуров. В коллекторе есть два элемента, соединенных с подачей и обраткой отопления. А значит, в этих трубах должны быть отверстия, которые соединяют коллекторную группу с подающим и обратным контурами теплого пола. Такие отверстия есть. К ним привариваются патрубки, на которые навинчиваются вентили. И чем больше помещений зацикливается на одной коллекторной гребенке, тем больше патрубков должно быть на самом коллекторе.
Но тут встает вопрос — а как происходит смешивание двух теплоносителей (горячего и остывшего)? Между двумя трубами узла устанавливается трубная перемычка, по которой теплоноситель из обратки поступает в трубу подающего направления. Кстати, эта конструкция настолько проста, что сделать ее своими руками из пластиковых труб совсем несложно. Главное – правильно понять принцип работы узла смешивания и разобраться во всех тонкостях теплотехнического расчета, на основе которого будут выбираться диаметры труб для коллекторов системы «теплый пол».
Из чего состоит коллектор
Кроме трубной конструкции, циркуляционного насоса и запорной арматуры в смесительный узел входят:
- Трехходовой клапан, который отвечает за смешивание двух сред.
- Регулировочный клапан, который отвечает за количество теплоносителя, подаваемого на теплый пол.
- Клапан на возвратном коллекторе. Кстати, он обычно автоматический и нередко с сервоприводом.
- Автоматика.
Основные составляющие
Первый элемент обеспечивает правильное смешивание холодной и горячей воды. Кстати, нередко в смесительный узел холодная вода добавляется из водопровода. Такая схема применяется, если, например, дом обогревается за счет твердотопливного котла, который может нагревать теплоноситель до очень высоких температур.
Хотелось бы обратить ваше внимание вот на какой момент. Нередко в частном домостроении теплые полы укладываются практически во всех комнатах
На этот случай существуют правила о соотношении длины трубопровода системы отопления и количества коллекторных групп. Соотношение такое — одна коллекторная группа на 120 м трубопровода. Если длина контура отапливаемых полов превышает данный предел, то обязательно устанавливается дополнительная гребенка.
Техника крепления
Каждая из разновидностей коллекторного шкафа имеет свои нюансы крепления, о которых стоит помнить при их установке.
Встраиваемый
Если углубление произведено при строительстве, затруднений с установкой не будет. Планируя теплый пол и выполняя монтаж шкафа осуществляют следующие действия:
- подбор места для коллектора, который собирается не ниже высоты пола, поскольку возможны проблемы с подачей тепла;
- намечают разметку стены для коллекций труб;
- штроборезом производят отверстия для шкафа, трубопровода;
- в нишу стены фиксируют конструкцию, сцепляют анкерами по сторонам короба;
- размещают коллектор, скрепляют контуры и подачу тепла;
- просвет между шкафом, стеной замазывают раствором, затем шпаклюют.
Подготовка места установки
Монтаж
Наружный
Монтаж выполняется немного легче:
- подбирают место для конструкции;
- располагают короб;
- выравнивают по начерченным меткам;
- просверливают перфоратором дыры для анкеров, свинчивают короб шурупами;
- ставят коллектор, подключают контуры;
- стена остается такой же – облицовка не трогается.
Монтаж шкафчиков устанавливается быстро. Углубление не задерживает процесс крепления. После подсоединения не появится проблем с регулировкой системы и водопровода.
На что обращаем внимание при покупке?
- На количество контуров. Радиаторное отопление не принимается в расчёт, так как оно идёт параллельно от котла и не проходит по гребёнке тёплых полов.
- Давление. На какое максимальное давление рассчитано оборудование? Тут всё просто, для тёплых полов оптимально 1,1 — 3 атм., а большинство коллекторов выдержат 6 и более атмосфер.
- Вспомогательные устройства. Часто отдельное приобретение всех составляющих обходится дешевле, но комплект, в который входит всё необходимое значительно проще устанавливать и меньше вероятность ошибок и течи.
- Допустимая температура. Рабочая температура может отличаться от той, которую прибор может переносить кратковременно.
- Регулировочные вентили. Если имеется немного контуров абсолютно одинаковой длины, то можно приобрести гребёнку с простыми регулировочными вентилями. Вентили с более точной регулировкой нужны, если длина труб различна. На такую модель можно устанавливать сервопривод. Автоматические расходомеры – идеальное решение, чтобы отрегулировать контуры разной длины.
Если в одной комнате пол теплее, а в другой холоднее, дело не в давлении котла или насоса! Избежать такой ситуации помогли бы расходомеры, на которых задаётся определённый поток, в результате, нужное количество воды протекает в каждый контур не зависимо от его протяжённости.
Сравнение латунного и нержавеющего коллектора
Если выбор в пользу пластиковых коллекторных блоков отметается почти сразу по ряду обстоятельств, описанных выше, то выбор между латунными и нержавеющими коллекторами может сопровождаться определёнными сложностями. Чтобы выбрать оптимальный вариант, рекомендуется рассмотреть и сравнить все главные характеристики обоих КБ.
К таким относятся — дороговизна материала, из которого он изготовлен, каким образом изготовлен агрегат, присутствует ли сварной шов (от этого параметра зависит качество изделия), габариты и толщина стенок, способность противостоять внешним воздействиям — загрязнениям и грязи, технические характеристики, стойкость к карозиям и нарушениям целостности. Даже в пределах одного вида ценовая политика может разниться из-за ценовой политики изготовителей.
Если брать во внимание денежную сторону вопроса, то цены на нержавейку значительно ниже латунного аналога. Коллекторные блоки из нержавеющей стали в целом оцениваются на 30-35% дешевле из-за материала, из которого они изготовлены
Словом, латунные коллекторные блоки ценятся куда выше. Это становится понятно и при рассмотрении таблицы стоимости металлов, где латунь стоит 145 руб/кг, а нержавейка — 55 руб/кг. Как вывод — нержавеющая сталь как материал стоит в три раза дешевле нежели латунь.
При рассмотрении технологии изготовления обоих изделий выясняется, что в латунном блоке отсутствует сварной шов — блок представляет собой цельнолитой агрегат в отличие от системы их нержавеющей стали. Там сварной шов присутствует и хорошо заполирован.
Следующий критерий — толщина стенок труб. В этой категории преимущество у латунных коллекторных блоков — их толщина немного больше, так что, при эксплуатации труб из нержавейки стоит быть предельно осторожным. Необходимо иметь ввиду, что работа с блоками из нержавеющей стали и использование подмоточных материалов требует аккуратности.
Как говорилось ранее, все технические характеристики блоков схожи, так что, принципиальной разницы между латунными и нержавеющими изделиями нет. К тому же, при использовании водной системы тёплого пола при автономном отоплении (наиболее частый случай, так как водная система полк запрещена в квартирах), давление в трубах 3 Бар, а температура не превышает 55 градусов Цельсия. Как известно, у латуни рабочее давление — 10 Бар, у нержавеющей стали — немного меньше, 8 Бар. Цифри могут незначительно варьироваться в зависимости от изготовителя.
Ещё одно важное преимущество коллекторных блоков из латуни заключается в её относительной стойкости к агрессивным химическим веществам. Изделия из нержавейки, напротив, чувствительны к агрессивным средам — например, при повышенном содержании солей в воде защитный слой на трубах уничтожается
К тому же, если в трубах присутствуют мелкие абразивные частицы (к примеру, песок), и они контактируют со стенками коллекторного бака, спустя время, в этом месте образуется свищ. Однако считается, что в теплоносителях впринципе не должно быть лишних деталей и подобных частиц. Так что, разница едва заметна и несущественна.
Это же касается и коррозий, так как данные повреждения возникают из-за взаимодействия частиц с разными потенциалами (латунь и железо) — что впринципе маловероятно. Ещё одна причина коррозий — блуждающие токи. Они возникают из-за контакта провода заземления с металлической частью коллекторного блока. Коллектор из нержавеющей стали из-за незначительных недостатков уступает латунному в цене.
Особенности некоторых конструктивных элементов
Коллекторный узел монтировать можно очень быстро, но нужно, чтобы он в своей конструкции содержал некоторые обязательные элементы:
- Регулятор расхода. Он обязательно должен быть установлен в том случае, если в вашей системе присутствуют несколько контуров. При этом длина труб может быть разная. Если его не установить, то распределение тепла будет неравномерным. В этом случае регулировка расхода дает возможность сбалансировать подачу нагретой жидкости в каждый контур.
- Термостатические регуляторы. Они помогают системе вовремя отреагировать на колебания режима температуры в случае проветривания помещения или изменения погодных условий. Такие регуляторы необходимо устанавливать на каждый контур. Для контроля температуры применяются комнатные термостаты.
- Смесительный узел. Следует учитывать, что если ваш теплый пол запитан от общей отопительной системы, то первоначальная температура теплоносителя может достигать 70-90 градусов Цельсия. Она является приемлемой только для радиаторов или батарей. Чтобы снизить температуру теплоносителя, применяются специальные смесительные узлы. Благодаря им смешиваются холодная и горячая жидкость.
- Смесительный клапан. Именно он отвечает за охлаждение слишком сильно нагретой жидкости. Регулировка клапанов может производиться вручную, а также при помощи специального автоматического устройства.
Назначение и работа коллекторного блока
Многие полагают, что коллекторный узел — это одни только гребенки и ставят модели по принципу «зачем платить больше». Но не стоит забывать, что большинство теплых полов монтируются в бетонную стяжку и в случае ошибки исправить ситуацию будет довольно проблематично.
Что собой представляет коллектор
Сначала небольшой ликбез: максимальная температура теплоносителя водяного теплого пола составляет 40ºС, при ее повышении будет некомфортно ходить по такому полу. Среднестатистический котел выдает теплоноситель с температурой 70–90ºС и чтобы ее понизить, а заодно и распределить по контурам, используется коллекторный узел.
Работа коллекторного узла.
Самый простой коллектор представляет собой распределительный узел из двух гребенок с насосом, по одной в контур подается горячая вода, а вторая ставится на обратку. Но при таком подходе вам постоянно придется регулировать температуру воды при помощи котла.
Хорошо если это конденсационный газовый котел, там этот процесс автоматизирован, но не каждый хозяин может себе позволить такие траты, так как это оборудование стоит дорого.
Плюс нет смысла сильно тратиться, если можно поставить коллектор, в котором встроен смесительный узел, а дальше уже решайте, можно подключить терморегулятор и автоматизировать процесс, а можно регулировать систему своими руками. Но в любом случае установка и настройка коллектора в разы дешевле «продвинутого» котла.
Основные узлы коллектора теплого пола.
Выбор материала и схемы подключения
Что касается материала, то коллекторные гребенки сейчас делаются из полипропилена, нержавейки, латуни и меди. Самыми лучшими считаются нержавейка и латунь, бюджетный полипропиленовый вариант актуален для маленьких систем на 2–3 коротеньких контура без большого давления.
Мастера, знакомые с монтажом пластиковых труб, паяют гребенки из полипропиленовой фурнитуры. Самодельный коллектор обходится относительно недорого, но там много паяных стыков, которые очень часто начинают подтекать, поэтому я советую покупать цельнолитые заводские модели, пусть даже и пластиковые.
Самая простая схема подключения — прямая, то есть напрямую от котла к гребенкам с парой промежуточных вентилей и циркуляционным насосом. Но по опыту, все кто ее устанавливали, уже через год переделывали все на регулируемую конструкцию с двухходовым или трехходовым смесительным клапаном.
Схема работы трехходового смесительного клапана.
Двухходовая схема в стандартном частном доме считается самым оптимальным вариантом. В обустройстве она несложная и работает без сбоев.
Двухходовая схема сборки коллектора.
Трехходовой смесительный клапан используется только в теплых полах с площадью покрытия не менее 200 м². Если ее подключать на малых площадях, то возможны перебои в работе и неравномерное распределение тепла.
Схема сборки с трехходовым смесительным клапаном.
Общие правила монтажа
Обычно распределительный блок со всей сопутствующей аппаратурой хозяева стараются установить в специальном шкафу, так удобней, но можно обойтись и без него:
- Сборка начинается с крепления несущей арматуры на стену;
- Дальше к этой арматуре прикручиваются распределительные гребенки. На них уже должны стоять датчики расхода теплоносителя, клапана и регуляторы;
- Размеры гребенок также играют роль, если у вас более 8 контуров, то вместо одной большой лучше установить по 2 маленькие гребенки: на подачу и на обратку. При таком подходе легче будет регулировать систему;
- Теперь подключаем к гребенкам трубы подачи и обратки. Монтаж контуров и трубной разводки от котла к этому времени уже должен быть окончен;
- Последними устанавливаются циркуляционный насос, сервопривод, клапан и термоголовка, после чего система подключается к котлу.
Запомните — сначала систему нужно полностью собрать, запустить и погонять как минимум 1 день. Только после этого можно заливать трубы теплого пола бетонной стяжкой.
