Система водоснабжения частного дома из скважины: порядок проведения работ

Основные правила разработки схем

Необходимо знать основные правила составления схемы разводки для того, чтобы правильно и с необходимой подготовкой выполнить водоснабжение частного дома своими руками. Именно схема разводки горячего водоснабжения, а также для отдельного поступления холодного водоснабжения отражает все моменты, связанные с правильным расположением водонагревателя, мест, где находятся точки водоразбора. Также она фиксирует, где будут находится трубы водоснабжения, ведущие клапаны и проходные элементы.

В том случае, если планируется непрерывное поступление воды из скважины, либо выкопанного заранее недалеко от дома колодца, необходимо правильно определить местоположение насосной станции, фильтров и располагающихся непосредственно в этой системе клапанов обратного хода.

Правила разработки подобных схем не представляют сложности и включают следующие элементы:

  1. Накопительный бак по всем правилам монтажа подключается к основной водопроводной трубе. При подаче воды посредством использования центрального отопления, напор будет переменчивым. Это значит, что необходима установка дополнительного насоса, обеспечивающего стабильное давление воды.
  2. Перед поступлением воды в емкость, желательно обеспечить предварительную фильтрацию от посторонних примесей и мусора.
  3. Во время отсутствия воды, насос подвергается риску перегорания. Специально установленный датчик сухого хода позволит уследить за тем, чтобы питание было отключено вовремя.
  4. В том случае, если поступления воды будет осуществляться из скважины, стабильный напор позволит обеспечить установленная насосная станция. Она уже имеет встроенную защиту от перегорания.
  5. Поплавковый выключатель – необходимый элемент в схеме. Он будет служить защитой от переливания.

Пошаговая инструкция по монтажу адаптера в обсадную трубу

Ознакомимся с этапами установки; для удобства посетителей информация приведена в виде пошагового руководства. Но вначале ознакомимся со списком того, что потребуется для работы:

  • электродрель;
  • ФУМ лента;
  • биметаллическая насадка для электродрели, соответствующая диаметру вывода адаптера;
  • строительный уровень;
  • ключ разводной.

Инструкция по установке адаптера для скважины

Шаг 1. Прежде всего, оборудуются сама скважина, обсадная колонна и канава для трубопровода.

Рытье траншеи для водопроводаОбустройство траншеи

Шаг 2. Подготавливается все необходимое для оборудования скважины, в частности – насос. Желательно, чтобы кабель для насоса был соединен со шлангом пластмассовыми стяжками – так будет легче устанавливать прибор.

Шланг и кабель соединяются стяжкой

Калькулятор расчета производительности скважинного насоса

Шаг 3. Обсадная труба обрезается до уровня грунта, что лучше всего делать болгаркой. После этого ею же зачищается место среза.

Пользуйтесь защитной маской или очкамиОбсадная труба обрезанаЗачистка места среза

Шаг 4. Затем подготавливается сам адаптер. Необходимо проверить его целостность и комплектацию – на устройстве не должно быть вмятин, сколов и прочих дефектов, также в комплекте должны присутствовать все необходимые детали.

Адаптер необходимо проверитьПроверка целостности элементов

Шаг 5. В нужном месте обсадной трубы сверлится отверстие, соответствующее диаметру адаптера. С этой целью на электродрель ставится насадка-коронка, имеющая требуемый размер.

В обсадной трубе нужно просверлить отверстиеНасадка-коронка

Шаг 6. Наружная часть устройства, которая будет соединяться с водопроводом, устанавливается

Для этого она осторожно опускается в обсадную трубу до просверленного отверстия таким образом, чтобы патрубок с резьбовым соединением в итоге вышел наружу. Затем снаружи устанавливаются резиновый уплотнитель и прижимное кольцо

В конце гайка аккуратно закручивается.

Устанавливается наружная часть устройстваНадевается уплотнительЗакручивается гайка

Шаг 7. Далее к наружной части адаптера прикручивается соединитель с трубопроводом. Резьбы предварительно рекомендуется обмотать ФУМ лентой для повышения герметичности (как вариант, вместо ленты можно использовать сантехническую нить).

Соединитель с водопроводной трубойСоединитель прикручивается

Шаг 8. Наружная деталь адаптера подключается к трубопроводу, ведущему к дому, посредством соединителя.

Подключается трубопроводЕще одно фото процесса

Шаг 9. В верхней части обсадной трубы устанавливается крышка скважины. Для ее фиксации используется ключ-шестигранник.

Крышка скважиныКрышка устанавливаетсяДля фиксации крышки пользуйтесь ключом-шестигранником

Шаг 10. К насосу присоединяется страховочный трос, благодаря которому уменьшится нагрузка на адаптер, а значит, и увеличится срок службы последнего.

Шаг 11. Насос опускается с питательным кабелем, шлангом и тросом вглубь скважины. Для этой работы потребуются помощники, поскольку она требует приложения немалой физической силы.

Насос опускается в скважинуНасос опускается с питательным кабелем, шлангом и тросомНасос почти опущен

Шаг 12. Конец шланга, который погружается с насосным оборудованием, обрезается, после чего подготавливается другая часть адаптера – она соединяется с фитингом. Готовая конструкция фиксируется на конце шланга, который обрезан ранее.

Обрезается шлангВторая часть адаптераСоединение второй части адаптера с фитингом

Шаг 13. Монтажная труба прикручивается к верхнему резьбовому соединению, находящемуся на внутренней части адаптера. Далее при помощи трубы деталь заводится в скважину и соединяется с наружной частью (применяется упомянутое выше соединение «ласточкин хвост»). Затем труба выкручивается и извлекается.

Прикручивается монтажная трубаМесто соединения

Шаг 14. Страховочный трос фиксируется на крышке скважины. Система тестируется на предмет работоспособности. Если все сделано правильно, то из водопровода пойдет сильный поток воды.

Фиксируется страховочный тросПробный запуск оборудования

На этом все, скважина обустроена, а адаптер для нее установлен. Теперь в вашем распоряжении чистая и качественная питьевая вода!

Устройство водопровода из источника под домом

Организовать скважину под зданием вполне реально, однако возникают сложности, связанные с большими габаритами буровой техники. В этом случае придется использовать малогабаритную мобильную установку (МГБУ). У этого устройства конструкция разборная, можно частями проносить внутрь дома.

Устройство скважины под домом

Существует другой вариант, как завести воду в частный дом проще и дешевле. Он подходит для еще не построенных зданий. Скважина бурится заранее, на этапе сооружения фундаментного основания. Для этого варианта подойдет обычная буровая установка.

Такой способ дешевле, к тому же не понадобится:

  • строить кессон;
  • рыть траншею;
  • прокладывать трубопроводы;
  • делать их изоляцию.

Удешевляется строительство скважины благодаря тому, что источник воды будет располагаться в теплом месте – подвале здания. Экономия может составить до 30 тысяч рублей. Правда есть значимый минус – насосное оборудование и гидроаккумулятор могут не поместиться в подвальном помещении.

Подбор насосной станции

Важно правильно подобрать насос для дачного водоснабжения. Насосы бывают поверхностными и погружными

Подбираем насосную станцию

Итак:

  • Поверхностные устройства подходят для установки в доме и хозпомещении, они способны качать воду, которая находится на глубине не более 9-ти метров.
  • Монтаж погружных насосов производят в глубоких скважинах и колодцах, с их помощью можно качать воду, глубина залегания которой составляет 10-150 м.

Насосная станция – более удобный вариант, она состоит из таких элементов как гидроаккумулятор, насос, подводящий шланг и реле давления. Такие станции очень распространены, их продают повсеместно.

Самыми известными считаются те насосные станции, которые имеют центробежный самовсасывающий насос и встроенный эжектор:

  • Они предназначены для источников не глубже 9-ти м и подачи воды на высоту до 40 м.
  • Для того чтобы станция заработала, заливное отверстие нужно заполнить водой так, чтобы она лилась через край, затем необходимо закрыть крышку и включить насос. Сначала будет происходить прокачка воздуха, со временем поступит вода.
  • Чувствительность насосной станции данного типа к воздуху в системе незначительная. Чтобы его спустить, достаточно просто открыть клапан (кран). Такой агрегат подходит для забора воды, расположенной на небольшой глубине.
  • Насосную станцию устанавливают в кессоне или приямке. Ее монтаж можно производить и в самом доме, но только при наличии незначительного расстояния между ним и скважиной или колодцем.

Если вам нужна система, которая будет выполнять очистку воды для где глубина до 45 м, тогда будет наилучшим вариантом купить насосную станцию с центробежным самовсасывающим насосом, в ней есть установленный внешний эжектор. Она используется и в тех случаях, когда вода находится далеко от дома и расстояние составляет 20-40 метра.

Возможна установка систем в хозпомещении и жилом здании:

  • От насосной станции прокладывают две трубы, на своем конце они имеют эжектор, и погружают их в источник воды.
  • Одна труба подает воду в эжектор, а вторая – для ее подачи в дом.
  • Станция с внешним эжектором чувствительна к нахождению воздуха внутри системы, но зато ее можно установить во внутренней части строения. При этом а эжектор в источнике водозабора.

Перед тем как обустроить водоснабжение и приобрести насосную станцию, проверьте производительность источника, объем потребления воды, напор в системе, уровень зеркала. Чтобы вода поступала в дом бесперебойно, тогда следует подбирать насосную станцию, чтобы она не была выше источника водоснабжения, но должна быть выше уровня возможного потребления воды.

Способы проведения воды из скважины в дом

Принципы подачи воды в частный дом:

  • глухая разводка — труба, по которой вода циркулирует в помещении и поступает на последнюю точку забора, завершается тупиком. Данный принцип проведения оправдан, когда требуется сэкономить пространство. При этом он вызывает неудобства в процессе пользования водопроводом. Придется ждать, пока вода поступит в последнюю точку — начала она достигнет заглушки и только потом потечет из узлового крана;
  • закрытая циркуляция — потоки воды совершают круговорот, сохраняют постоянную температуру на каждом участке системы. Вода течет со всех вентилей одинаково — непосредственно после того, как их открыли. Экономически оправдано применение закрытой циркуляции для горячего водопровода, поскольку резкие температурные перепады здесь недопустимы.

Как показывает практика, в чистом виде оба варианта использую редко. Рациональный способ — комбинировать разводки. Холодный водопровод монтируйте по принципу глухой разводки, горячий — с замкнутой циркуляцией.

Использование дополнительного оборудования

Проводка воды в дом из скважины глубиной не более 8 метров, может сопровождаться использованием насосной станции, которая состоит из следующих элементов:

  • Насос, тип и модель которого подобран в соответствии с индивидуальными условиями.
  • Накопительная емкость.
  • Гидроаккумулятор мембранного типа.
  • Различные приборы для нагревания воды, включая ТЭНы и электрические бойлеры.

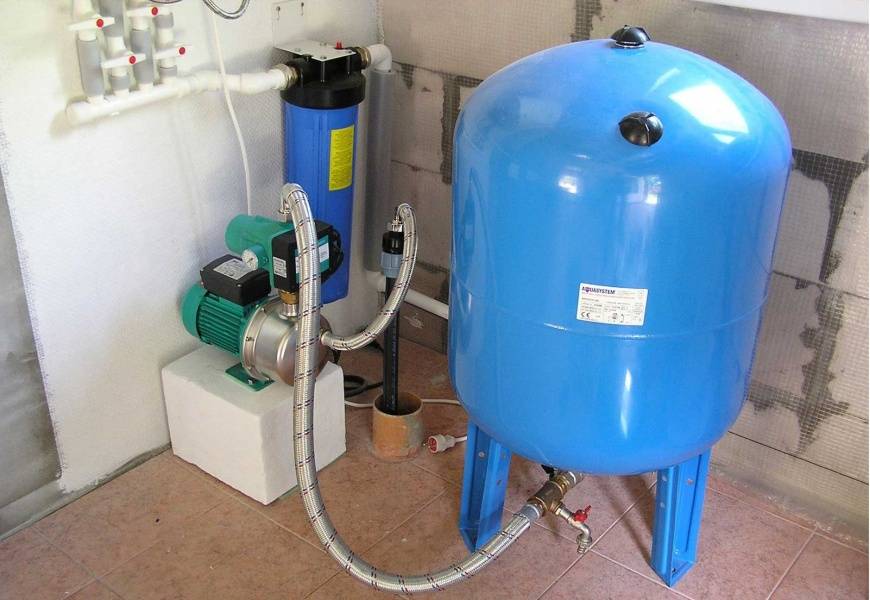

Насосная станция для скважины устанавливается для подачи воды непосредственно в систему водоснабжения. С помощью специального автоматизированного комплексного оборудования можно завести воду в дом из скважины и обеспечить нужный напор.

Оптимальной работы станции можно добиться при условии достаточно близкого расположения к точкам разбора воды. Это может быть цоколь или подвальное помещение, в котором есть отопление. Довольно часто выполняется подключение насосной станции к скважине своими руками, что позволяет сократить затраты.

Подключение воды из скважины к дому выполняется по следующей схеме:

  • Подсоединяют трубу с бронзовым или латунным фитингом.
  • Подключают сливной кран и тройник.
  • Подсоединяют обратный клапан.
  • Далее подключают кран для подачи воды.
  • За краном следует фильтрующий элемент, в который вставлена металлическая нержавеющая сетка.
  • Затем подключают накопитель и реле давления.
  • После этого должен идти датчик сухого хода и фильтр тонкой очистки с переходником на трубу диаметром 250 мм.

Технология обустройства системы водоснабжения частного дома из скважины

Начало производства работ по устройству водопровода предусматривает наличие у застройщика следующей информации:

  • требуемый суточный объем потребления;
  • место расположение скважины или колодца;
  • точка входа трассы в здание;
  • количество сантехнических приборов.

На основании полученных значений вычерчивается план прокладки наружных сетей и составляется схема разводки внутренних потребителей.

Последовательность обустройства домашнего водопровода:

  1. Подготовить место под ревизионный колодец и сделать выемку грунта для укладки наружного водовода.
  2. Установить кессон.
  3. Проложить трубопровод к фундаменту здания.
  4. Завести в здание.

Как провести воду из скважины в дом обустройство источника

Проведение воды из скважины в дом.

Работы по устройству точки водозабора начинают с разбивки участка и последующего рытья котлована для организации смотрового колодца или кессона. На подготовленное основание укладывают щебеночно-песчаную смесь, трамбуют, устанавливают опалубку и заливают бетонную площадку для укрытия. Размеры плиты для емкости должны быть больше габаритов резервуара на 350-450 мм.

Затем, в зависимости от материала кессона, выполняют монтаж сборных элементов или устанавливают готовую конструкцию. Проводят изоляцию и утепление наружных поверхностей укрытия.

Магистраль для системы водоснабжения частного дома

Подвод воды от выработки к дому осуществляется при помощи традиционных стальных или пластиковых труб Ø 32 мм. Укладку полимерных профилей рекомендуется выполнять по песчаному основанию. Отдельные секции соединяют специальными муфтами или фитингами.

Выбор и монтаж насосного оборудования для водоснабжения загородного дома

Тип погружного насоса или стационарной перекачивающей станции выбирают с учетом следующих эксплуатационных характеристик:

Монтаж насосного оборудования.

  1. Глубина колодца.
  2. Динамический и статический уровни.
  3. Диаметр выработки.
  4. . Производительность купленной установки должна быть на 10% ниже, чем расчетный объем источника.
  5. Расстояние от фильтра на до самой высокой точки потребления.

При этом нужно не забывать об общем суточном расходе воды, на основании которого выбирают мощность и тип насосного агрегата.

Последовательность монтажа:

  1. На обсадную трубу установить фильтр грубой очистки.
  2. Всасывающий патрубок насоса снабжают .
  3. На бетонную площадку при помощи анкерных болтов монтируют насосную станцию.
  4. Заземляют устройство.
  5. Подключают магистраль и электропитание.
  6. В рабочую камеру механизма заливают воду.
  7. Запускают станцию и проверяют герметичность соединений.

Монтаж приборов и дополнительного оборудования необходимо выполнять в строгом соответствии инструкции завода изготовителя. Если во время сборки своими руками возникают вопросы относительно правильности установки элементов конструкции, необходимо сразу обратиться за консультацией к специалистам, а не пытаться исправить ошибки самостоятельно.

Подача воды

Водопровод на даче из скважины делается по определенным правилам и согласно технологии. Впрочем и подвод воды из колодца принципиально не отличается.

Давайте посмотрим, как это выполняется и работает:

  • Водопровод от скважины своими руками начинается с определения места от куда будет делаться подача воды;
  • После этого делается схема монтажа водопровода от скважины и прокладывается трубопровод;
  • Теперь понадобится насосная станция или просто насос. Все будет зависеть от типа конструкции. Видео в этой статье поможет вам разобраться в этом вопросе;
  • Надо установить и фильтр грубой очистки, при этом не следует забывать об обратном клапане, который надо установить еще до насосной станции;
  • Потребуется манометр и шаровый кран, это надо для определения давления и его регулировки;
  • Надо подготовить и емкость для воды, подбирается в зависимости от требуемого объема;
  • Для получения горячей воды следует сразу определиться, вам понадобится водонагреватель или котел;

Выбираем систему водоснабжения из скважины

Существуют 2 варианта подачи воды внутрь дома: создание давления глубинным насосом и установка автоматизированной станции. Рассмотрим сначала второй вариант. Он более дорогой, но позволяет тратить минимум времени на закачку воды, контроль давления и другие мелочи, которыми необходимо заниматься. Вода откачивается в емкость объемом около 400 литров (этого достаточно для нормального проживания 4 человек).

Бак обязательно оборудуется автоматическим реле или специальной мембраной, при срабатывании которой включается подкачка воды. Эта функция устанавливается где-то на отметке 200 литров, чтобы зря не заставлять работать глубинный насос. Чем больше объем бака, тем дольше прослужит оборудование.

Можно установить дополнительную станцию для создания давления в водопроводе по всему дому или подвести напрямую, чтобы это давление создавал сам насос, но тогда система будет работать не так стабильно. Подводку труб и провода лучше укладывать в одну гофру, чтобы тепло от проводки обогревало трубы, такая схема водопровода в доме позволит использовать его при любых морозах.

Установка глубинного насоса в сочетании с резервуаром, размещенным в самой высокой точке дома дает больше преимуществ. Водоснабжение будет работать намного стабильнее за счет постоянного давления воды, эффект напорной вышки. Чем больше перепад высоты между баком и краном, тем больше давление в системе. 1 метр ровняется 0.1 бар.

Недостаток – отсутствие автоматики и сложных систем, которые будут обеспечивать равномерное давление по всему водопроводу. Но, если вы задумали выполнить монтаж водоснабжения загородного дома именно по такой схеме, вы потратите намного меньше денег на реализацию проекта, поскольку потребуется только насос и резервуар на 800-3200 литров (и коммуникации, конечно же).

Еще одно весомое преимущество системы с глубинным насосом и резервуаром – автономность. В период отключения света у вас всегда будет вода, ведь 1 куба хватит на несколько дней проживания семьи из 3-4 человек.

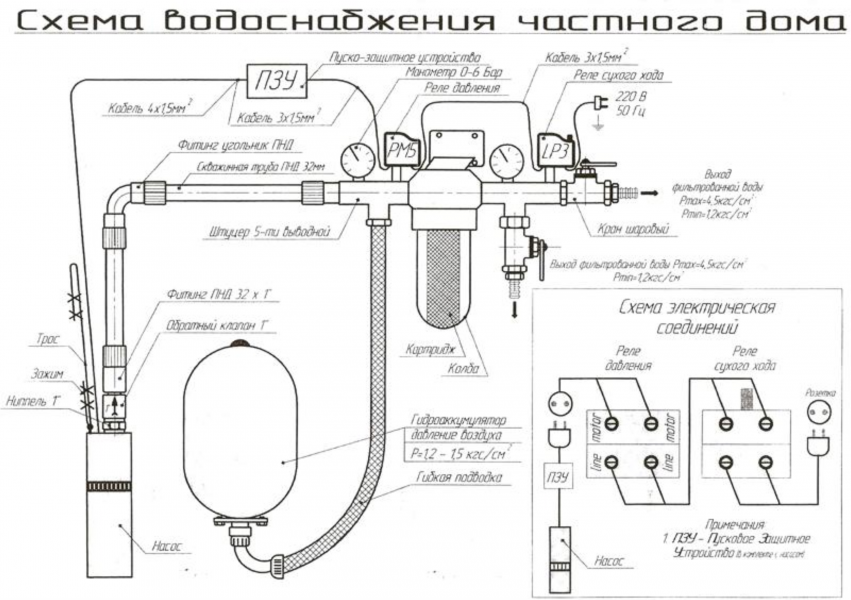

Какие элементы включает схема водоснабжения

Автономная система водоснабжения из скважины загородного поместья или дачи требует автоматизации включения погружного насоса и поддержания давления в трубах, вследствие чего система должна предусматривать устройство следующих последовательно установленных элементов:

  • обратного клапана на нагнетании насоса, который устанавливается непосредственно на выкиде агрегата или в оголовке устья и предотвращает опорожнение системы водоснабжения от скважины до аккумулирующего аппарата;
  • водовода диаметром не менее 32 мм, изготовленного из металла, полимерных материалов, стеклопластика или асбоцемента, по которому вода подается из скважины в дом. Подземное устройство водоснабжения от скважины не допускает скрытых разъемных соединений, ввиду невозможности их визуального контроля.
  • манометра, показывающего давление воды из скважины на входе в дом устанавливаемого своими руками при помощи тройника;
  • колбы с механическим фильтром, размер ячеи сетки которого определяется по результатам анализа, проведённого перед тем как начинать подключать воду из скважины к дому. Установка дополнительных очищающих барьеров в этой точке не требуется, так как глубокая очистка нужна только для питьевой воды и может быть выполнена локально в местах установки кухонной мойки.
  • второго манометра, позволяющего определить загрязнение фильтра по росту перепада давления и необходимость чистки своими руками, посредством переключения на обводную линию, которая должна быть предусмотрена, снабжена грязевиком и вентилем;
  • для компенсирования колебаний давления воды в системе и исключения гидроударов при включении насосного агрегата схема водоснабжения частного загородного дома или дачи из скважин должна быть с гидроаккумулятором;
  • реле давления, устройство которого предусматривает подачу сигнала на включение насоса при снижении соответствующего параметра ниже установленного предела, сигнализируя что система водоснабжения от скважины опорожняется;
  • реле сухого хода, обеспечивающего мгновенную остановку насоса при отсутствии жидкости в трубопроводе и предохраняющего выход подшипников из строя, вследствие работы без смазки и охлаждения;
  • редуктора давления, предназначенного для сглаживания колебаний в системе и достижения максимально возможного значения параметра в паре с гидроаккумулятором.

Схема с гидроаккумулятором от поверхностного насоса

Выбор того, как в каждом конкретном случае провести воду из скважины домой определяется массой параметров, в том числе:

  • является схема дополнением к централизованному водоснабжению или оно автономное;
  • где выполнено устройство скважины относительно ввода в отапливаемое здание;
  • какая минимальная температура характерна для места, где нужно сделать водопровод;
  • какой максимальный расход воды нужно обеспечить и на какую высоту её предстоит поднять;
  • планируется эксплуатация системы водоснабжения круглый год или только в теплое время;
  • где будет произведена установка оборудования – в доме или кессоне.

https://youtube.com/watch?v=uAUMmgUgqpQ

Элементарные расчеты

Итак, схема водоснабжения загородного дома должна быть рассчитана не только на подачу воды во все краны дома, а также точки санитарного узла, но и на полив участка, а также на подачу в баню и другие хозяйственные постройки.

Расчет мощности источника должен вестись с тем условием, что среднестатистическая семья из 4 человек (два взрослых и два ребенка) потребляет около 3 кубометров воды за час – это максимальный показатель, то есть если сразу задействованы все потребители.

Становится понятно, что простая схема водозабора из скважины здесь не поможет. Придется сначала разрабатывать источник, дальше устанавливать насос или насосную станцию, прокладывать трубопроводы, ставить фильтры и так далее. Работы много, но разобравшись с каждым этапом отдельно, все становится на свои места.

Монтаж системы

Устройство домашнего водопровода необходимо начинать с проведения земляных работ. Разбивается схема прокладки магистралей от скважины к дому, и копается траншея к тому месту, где расположен ввод трубы в подвальное помещение. Для предотвращения замерзания воды трубы закладываются ниже расчетной глубины промерзания грунта, величину которой можно посмотреть на специальной карте, разработанной еще во времена СССР.

Для обеспечения защиты скважины от попадания поверхностных талых вод, мусора и замерзания необходимо сделать кессон. Это специальная, расположенная в земле камера цилиндрической или прямоугольной формы, которая, кроме защиты скважины, служит для соединения трубной разводки, особенно если имеется два отдельных трубопровода, а также для размещения запорной арматуры и проведения технического обслуживания насоса. Обустройство утепленного кессона крайне необходимо для защиты насосного оборудования от воздействия холодного воздуха. Размеры камеры выбираются из расчета свободного размещения минимум одного человека с возможностью работы слесарным инструментом. Для изготовления кессона можно использовать полимерные материалы, метал или кирпичную кладку из красного, хорошо отожженного кирпича.

Закончив устройство траншей, закладываем в них магистральный водопровод из трубы с условным проходом не менее 25 мм, изготовленные из сшитого полиэтилена, полипропилена или легированной стали. Водопровод, изготовленный из пластиковых труб, необходимо укладывать в бетонный или кирпичный желоб на песчаную подушку, дабы исключить воздействие на него сил морозного пучения и возможность повреждения труб грызунами, а металлические трубы требуют качественной антикоррозионной обработки.

Иногда приходится подключать к одной скважине два трубопровода для питания второго дома или хозяйственных построек. В этом случае необходимо предусмотреть клапанную развязку, исключающую взаимное влияние этих магистралей. Ввод трубопровода в дом обязательно утепляется и защищается гильзой в месте прохода через конструктивные элементы фундамента.

Закончив укладку труб, необходимо опрессовать магистраль давлением, в два раза превышающим рабочее, для выявления возможных дефектов, и после этого можно приступать к монтажу технологического оборудования, которое превращает простой колодец в автоматизированный домашний водопровод. В зависимости от сложности системы в ней может быть один или два накопительных бака, одна или две станции повышения давления, редуктор, фильтрующая секция и различная запорная арматура.

При питании водой от скважины обязательно следует установить на вводе фильтры грубой и тонкой очистки от механических примесей, предохраняющих установленной оборудование от преждевременного износа. После накопительной емкости желательно установить редуктор, обеспечивающий постоянное установленное давление воды, подводимой к запорной арматуре. Как показывает опыт эксплуатации, снижение давления во внутридомовой магистрали до 2 Атм увеличивает срок службы запорной сантехнической арматуры в 2-3 раза и примерно на 10% снижает расход воды.

Устройство домашнего водопровода никак не обойдется без электроэнергии, необходимой для питания насосно-распределительных систем. Электрическая схема может быть сравнительно простой, основанной на простейших манометрических контакторах, но для разветвленных систем, питающих два дома, наружный технический водопровод и систему горячего водоснабжения, схема может быть достаточно сложной, основанной на современных микроконтроллерных устройствах. Чтобы подвести электрический кабель к насосу, используется гофрированная защитная оболочка, а при подземной прокладке – пластиковая труба, обеспечивающая замену кабеля при необходимости.

Все электрические подключения выполняются во влагозащитном исполнении, исключающем попадание влаги на контактные площадки, что может вызвать замыкания и выход оборудования из строя. Выполняя электромонтажные работы своими руками, не следует забывать о правилах техники безопасности, чтобы исключить поражение электрическим током. Лучше выполнять эти работы с помощником.

Чтобы получить надежный и долговечный источник водоснабжения для дачи или дома, необходимо не просто завести в дом трубу от расположенной во дворе скважины. Устройство домашнего водопровода – это целый комплекс расчетов и строительных работ, после выполнения которых владелец круглый год получает свежую чистую воду на протяжении нескольких десятилетий.
